X光机操作流程图

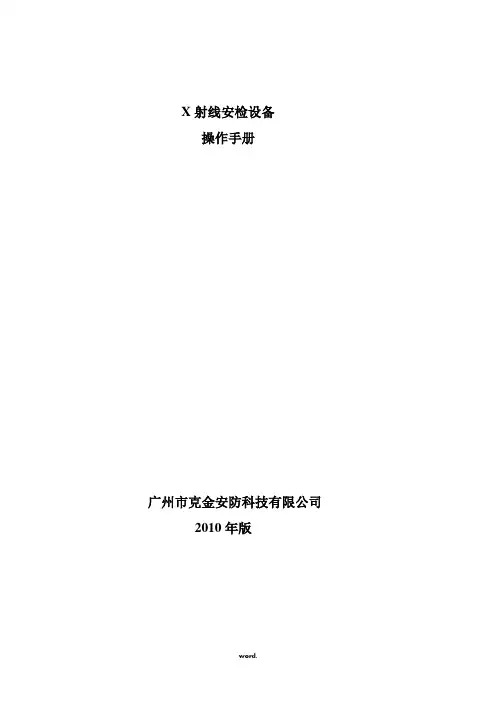

X射线安检设备操作手册广州市克金安防科技有限公司2010年版目录一、前言二、系统概述三、设备安装四、系统操作五、保养维护一、前言克金X射线安全检查设备是目前全球科技领先的X射线成像系统。

该设备综合了高低能阵列探测器、数字化图像处理技术和计算机即时图像显示技术等诸多优点，为用户提供高效可靠和具有服务功能的高质量图像。

为了使广大用户对本设备有全面的了解，同时也更方便的使用该设备，特编写了此用户手册。

本手册全面地介绍了克金X射线安全检查设备的工作原理以及如何调整维护、维护和保养。

在使用X射线安全检查设备前，请仔细阅读本手册。

对于用户不遵守安全规范而损坏了设备，本公司不承担任何责任。

本设备应由接受过正规培训的人员操作。

为避免射线的危害，操作人员必须始终严格遵守射线防护规则。

广州市克金安防科技有限公司拥有本手册的版权。

未经本公司或其授权代理的书面许可，不得以任何形式的手段复制本手册。

由于时间精力有限，该手册难免有疏漏和不足之处，敬请广大用户、专家给予批评指正。

二、系统概述1. 工作原理设备是借助于输送带将被检查行李送入X射线检查通道而完成检查的。

行李进入X射线检查通道，将阻挡包裹检测传感器，检测信号被送往系统控制部分，产生X射线触发信号，触发X射线射线源发射X射线束。

一束经过准直器的扇形X射线束穿过输送带上的被检物品，X射线被被检物品吸收，最后轰击安装在通道内的双能量半导体探测器。

探测器把X射线转变为信号，这些很弱的信号被放大，并送到信号处理机箱做进一步处理。

2. 技术指标一般指标通道尺寸：500*300 650*500 800*650 1000*800 1000*1000 传送带速度：0.2m/s传送带最大负荷：200kg分辨力：直径0.10mm金属线穿透力：>30mm胶卷安全性：对ISO1600胶卷安全泄漏剂量：<1.5µGy/hX射线发生器管电流：0.4mA~1.2mA管电压：100~160KV射线束发散角：60°冷却方式：密封式油冷工作周期：100%图像系统X射线传感器：L形光电二极管阵列探测器显示器：高分辨率22英寸液晶显示器多能高穿透：显示高能多穿透彩色/黑白图像：彩色/黑白图像切换部分剔除：有机物、无机物、混合物剔除图像锐化：边缘锐化效果图像放大：图像放大效果图像增亮：图像亮度逐级加亮图像细化：图像细节度增加图像检索：图像回放搜索报警：对不可穿透或可疑物报警图像回拉：显示已过图像安装数据工作温度/湿度：0℃~45℃/20%~95%（不冷凝）储存温度/湿度：-20℃~60℃/20%~95%（不冷凝）工作电压：220V AC（±10%）功率损耗：1.0KW（最大）噪声级：<65dB其他功能时间日期显示操作员识别急停工作状态显示外接打印机端口外接U盘接口X射线状态识别3. 主要用途X射线安全检查设备广泛适用于机场、火车站、汽车站、政府机关大楼、大使馆、会议中心、会展中心、酒店、商场、大型活动、邮局、学校、物流行业、工业检测等场所。

X光机操作规程一、日常操作顺序1、接通电源：X光机操作员将机器侧面的主电源开关置于ON档，将X光ON/OFF开关置于ON档，操作界面出现“ANRITSU”的图标，设备自检2分钟后出现基本界面。

2、操作员按下开始键，传送带开始运转，设备进入运行状态；按下停止键传送带停止运转。

3、受检品通过传送带，当被判定为合格品时，屏幕显示“OK”；当被判定为不合格时，屏幕会显示“NG”；屏幕统计数据显示所有受检品的总数、合格品数、NG数，但当受检品呈散乱状（无固定间隔）通过时，显示值会与实际不相符合。

4、新产品登记：新产品登记时，要进行基本设置与自动设置，本设备可登记100种产品的参数。

A、基本设置：1）变更产品编号：操作员在基本界面下按下产品键，然后从垂直滚动条中选择想设置的产品编号，按下变更产品按钮；操作中止则按下返回按钮，返回基本界面；2）操作员在基本界面上按下菜单键→产品登录→基本设置→输入品名（设置品名时，轻触文本框，出现键盘后输入文字）→选择判定形式（通常判定形式为“异物混入”）→显示（显示界面设置为“处理图像前”，基本形式设为“有效”）→运送（投光器使用设置为“使用”，工作状态设置为“包装”，输入传送带速度一般设置为“30～40m/分”）→登记→“小屋”键，以上各步结束，完成登录。

B、自动设置：操作员在基本界面上按下菜单键→产品登记→异物检测条件→设置异物检测算法（检测算法可在1至4间进行设置，一般设置为3，根据产品的形状也可设置为4。

若产品要求检出小的金属异物，也可使用1、2，但对骨头之类的异物检测灵敏度较低）→登记→返回→自动设置（显示准备中的界面，随即界面变换，3袋以上受检品逐一通过，显示X光管电压、电流。

由于受检品规格不一，需通过产品5-12次，检测次数与推荐检测水平会随受检品每次通过情况发生变化；当产品通过12次后，在显示界面上按下“是”，结束自动设置回到基本界面）。

5、灵敏度调节1）机器使用过程中，操作员每4小时一次对检测器的灵敏度进行调节（调节时要保证传递带上无任何物品；操作员每小时及产品更换时要附上测试片对机器的灵敏度进行校准）；2）操作员在基本界面上按下灵敏度修正键→下一步→显示正在进行灵敏度调节的界面→回到基本界面，灵敏度调节完成。

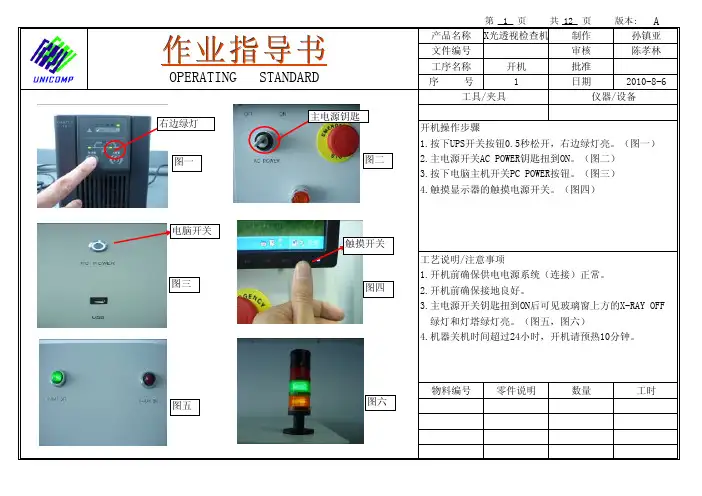

主电源钥匙
右边绿灯
触摸开关
图三
红色镭射十字光标
点此处电压电流输入
输入电压输入电流
提示正在预热光管
图一图二
电压47KV,电流0.1mA 图四
输入电压合适，图象清晰
上极限
图三
2.选择一个锡球,用鼠标为锡球画出一条直径。

（点击鼠标左键开始，移动，再点击左键结束）
3.在“选择新单位”复选框中内选中mm,在“输入新长度”
内输入锡球的实际直径长度，最后点击“应用新校准”
（图三）
工艺说明/注意事项
1.其他标准形状零件也可作长度测量校准。

2.开X光后方可进行上述校准操作，否则会导致测量不准。

3.长度（校准）测量工具仅供参考，不能取代游标卡尺。

图一
图二
图一
蓝色框代表检测区域
触摸开关右下角绿灯图六。

X光机安全操作规程 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】X光机安全操作规程（一）、X光机操作前的准备1、现场操作a)现场进行X射线时，应设置安全线，确定“控制区”及“管理区”，并设明显警告标志。

b)操作人员应佩戴个人剂量器。

2、通电前的准备a)新购X光机机或首次上机操作者，先阅读设备使用说明书，并正确使用X光机的操作和维护设备。

b）检查使用电源和设备标称电压是否相符。

c）检查气绝缘X光机的气压是否符合要求。

d）将电源线，高压电缆线插头分别和控制箱，高压发生器及冷却系统牢固连接，保证接触良好。

3、通电后检查a）通电源后，控制箱面板上电源指示灯亮。

b）检查冷却系统工作情况（气绝缘机的机头风扇运转是否正常）。

4曝光控制a）首先检查“门—机”联锁装置，工作门上方设置警示灯，正常后方可按下“高压开”按钮。

b）曝光过程中发现异常，按下“高压断”按钮，切断高压分析原因后，方可考虑继续进行曝光。

c）曝光结束后，气绝缘机蜂鸣器响时，“KV”自动回零，红色指示灯灭，高压切断，曝光时间旋钮复位。

（二）、X光机的操作1、接地可靠使用X射线机时，控制箱和高压发生器都必须可靠接地。

a）X光机采用一根Φ10X300接地金属棒，打入地下250mm深土中。

b）稳动式X光机一般采用固定接地。

3、检查电源电源电压应符合X光机说明书中规定标称值，其波动值不超过额定值±10%。

必要时，可加调压器式稳定电源，保证X光机正常工作。

4、提前预热X光机接通高压前，灯丝要提前预热2分钟以上，以延长X射线管寿命。

5、冷却和休息a）X光机在工作工程中要可靠冷却，气绝缘机要检查机头上的冷却风扇运转情况是否正常，保证X射线完全充分冷却，防止过热，避免缩短X射线管寿命。

b）X光机一般要求工作和休息时间为1：1。

二、辐射工作岗位职责为了保证放射源的安全，保护放射源周围环境不被辐射污染，保护操作人员及患者的安全，特制订本岗位职责。

[说明]X光机操作规程泾川县疾控中心X光机操作规程一、日常操作顺序1、接通电源:X光机操作员将机器侧面的主电源开关臵于ON档～将X光ON/OFF开关臵于ON档～操作界面出现“ANRITSU”的图标～设备自检2分钟后出现基本界面。

2、操作员按下开始键～传送带开始运转～设备进入运行状态,按下停止键传送带停止运转。

3、受检品通过传送带～当被判定为合格品时～屏幕显示“OK”,当被判定为不合格时～屏幕会显示“NG”,屏幕统计数据显示所有受检品的总数、合格品数、NG 数～但当受检品呈散乱状,无固定间隔,通过时～显示值会与实际不相符合。

4、新产品登记:新产品登记时～要进行基本设臵与自动设臵～本设备可登记100种产品的参数。

A、基本设臵:1,变更产品编号:操作员在基本界面下按下产品键～然后从垂直滚动条中选择想设臵的产品编号～按下变更产品按钮,操作中止则按下返回按钮～返回基本界面, 2,操作员在基本界面上按下菜单键?产品登录?基本设臵?输入品名,设臵品名时～轻触文本框～出现键盘后输入文字,?选择判定形式,通常判定形式为“异物混入”,?显示,显示界面设臵为“处理图像前”～基本形式设为“有效”,?运送,投光器使用设臵为“使用”～工作状态设臵为“包装”～输入传送带速度一般设臵为“30，40m/分”,?登记?“小屋”键～以上各步结束～完成登录。

B、自动设臵:操作员在基本界面上按下菜单键?产品登记?异物检测条件?设臵异物检测算法,检测算法可在1至4间进行设臵～一般设臵为3～根据产品的形状也可设臵为4。

若产品要求检出小的金属异物～也可使用1、2～但对骨头之类的异物检测灵敏度较低,?登记?返回?自动设臵,显示准备中的界面～随即界面变换～3袋以上受检品逐一通过～显示X光管电压、电流。

由于受检品规格不一～需通过产品5-12次～检测次数与推荐检测水平会随受检品每次通过情况发生变化,当产品通过12次后～在显示界面上按下“是”～结束自动设臵回到基本界面,。

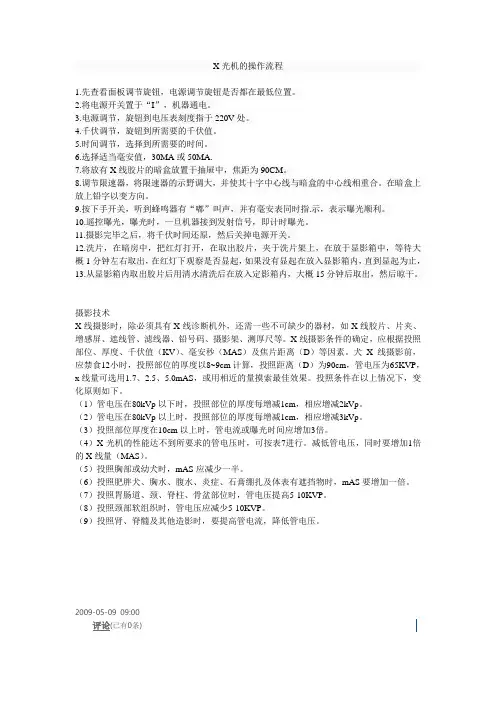

X光机的操作流程1.先查看面板调节旋钮，电源调节旋钮是否都在最低位置。

2.将电源开关置于“I”，机器通电。

3.电源调节，旋钮到电压表刻度指于220V处。

4.千伏调节，旋钮到所需要的千伏值。

5.时间调节，选择到所需要的时间。

6.选择适当毫安值，30MA或50MA.7.将放有X线胶片的暗盒放置于抽屉中，焦距为90CM。

8.调节限速器，将限速器的示野调大，并使其十字中心线与暗盒的中心线相重合。

在暗盒上放上铅字以变方向。

9.按下手开关，听到蜂鸣器有“嘟”叫声，并有毫安表同时指.示，表示曝光顺利。

10.遥控曝光，曝光时，一旦机器接到发射信号，即计时曝光。

11.摄影完毕之后，将千伏时间还原，然后关掉电源开关。

12.洗片，在暗房中，把红灯打开，在取出胶片，夹于洗片架上，在放于显影箱中，等待大概1分钟左右取出，在红灯下观察是否显起，如果没有显起在放入显影箱内，直到显起为止，13.从显影箱内取出胶片后用清水清洗后在放入定影箱内，大概15分钟后取出，然后晾干。

摄影技术X线摄影时，除必须具有X线诊断机外，还需一些不可缺少的器材，如X线胶片、片夹、增感屏、遮线管、滤线器、铅号码、摄影架、测厚尺等。

X线摄影条件的确定，应根据投照部位、厚度、千伏值（KV）、毫安秒（MAS）及焦片距离（D）等因素。

犬X线摄影前，应禁食12小时，投照部位的厚度以8~9cm计算，投照距离（D）为90cm，管电压为65KVP，x线量可选用1.7、2.5、5.0mAS，或用相近的量摸索最佳效果。

投照条件在以上情况下，变化原则如下。

（1）管电压在80kVp以下时，投照部位的厚度每增减1cm，相应增减2kVp。

（2）管电压在80kVp以上时，投照部位的厚度每增减1cm，相应增减3kVp。

（3）投照部位厚度在10cm以上时，管电流或曝光时间应增加3倍。

（4）X光机的性能达不到所要求的管电压时，可按表7进行。

减低管电压，同时要增加1倍的X线量（MAS）。

（5）投照胸部或幼犬时，mAS应减少一半。

X射线安检设备操作手册广州市克金安防科技有限公司2010年版目录一、前言二、系统概述三、设备安装四、系统操作五、保养维护一、前言克金X射线安全检查设备是目前全球科技领先的X射线成像系统。

该设备综合了高低能阵列探测器、数字化图像处理技术和计算机即时图像显示技术等诸多优点，为用户提供高效可靠和具有服务功能的高质量图像。

为了使广大用户对本设备有全面的了解，同时也更方便的使用该设备，特编写了此用户手册。

本手册全面地介绍了克金X射线安全检查设备的工作原理以及如何调整维护、维护和保养。

在使用X射线安全检查设备前，请仔细阅读本手册。

对于用户不遵守安全规范而损坏了设备，本公司不承担任何责任。

本设备应由接受过正规培训的人员操作。

为避免射线的危害，操作人员必须始终严格遵守射线防护规则。

广州市克金安防科技有限公司拥有本手册的版权。

未经本公司或其授权代理的书面许可，不得以任何形式的手段复制本手册。

由于时间精力有限，该手册难免有疏漏和不足之处，敬请广大用户、专家给予批评指正。

二、系统概述1. 工作原理设备是借助于输送带将被检查行李送入X射线检查通道而完成检查的。

行李进入X射线检查通道，将阻挡包裹检测传感器，检测信号被送往系统控制部分，产生X射线触发信号，触发X射线射线源发射X射线束。

一束经过准直器的扇形X射线束穿过输送带上的被检物品，X射线被被检物品吸收，最后轰击安装在通道内的双能量半导体探测器。

探测器把X射线转变为信号，这些很弱的信号被放大，并送到信号处理机箱做进一步处理。

2. 技术指标一般指标通道尺寸：500*300 650*500 800*650 1000*800 1000*1000传送带速度：0.2m/s传送带最大负荷：200kg分辨力：直径0.10mm金属线穿透力：>30mm胶卷安全性：对ISO1600胶卷安全泄漏剂量：<1.5µGy/hX射线发生器管电流：0.4mA~1.2mA管电压：100~160KV射线束发散角：60°冷却方式：密封式油冷工作周期：100%图像系统X射线传感器：L形光电二极管阵列探测器显示器：高分辨率22英寸液晶显示器多能高穿透：显示高能多穿透彩色/黑白图像：彩色/黑白图像切换部分剔除：有机物、无机物、混合物剔除图像锐化：边缘锐化效果图像放大：图像放大效果图像增亮：图像亮度逐级加亮图像细化：图像细节度增加图像检索：图像回放搜索报警：对不可穿透或可疑物报警图像回拉：显示已过图像安装数据工作温度/湿度：0℃~45℃/20%~95%（不冷凝）储存温度/湿度：-20℃~60℃/20%~95%（不冷凝）工作电压：220V AC（±10%）功率损耗：1.0KW（最大）噪声级：<65dB其他功能时间日期显示操作员识别急停工作状态显示外接打印机端口外接U盘接口X射线状态识别3. 主要用途X射线安全检查设备广泛适用于机场、火车站、汽车站、政府机关大楼、大使馆、会议中心、会展中心、酒店、商场、大型活动、邮局、学校、物流行业、工业检测等场所。

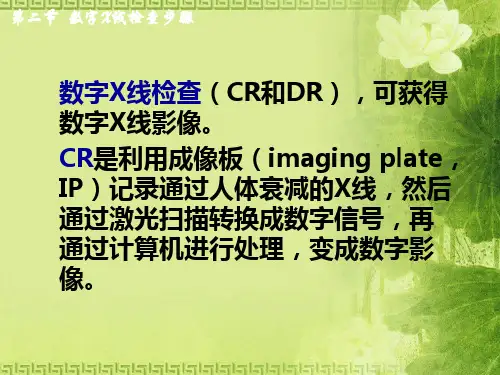

医用X光机操作规程一、引言医用X光机是一种常见的医疗设备，广泛应用于临床诊断和治疗。

为了确保医疗工作的安全性和准确性，本文将介绍医用X光机的操作规程，包括设备准备、操作步骤、安全注意事项等内容。

二、设备准备1. 确保医用X光机的电源线接地良好，设备工作正常。

2. 验证X光机的安全性能，如辐射剂量、屏幕亮度等。

3. 预热X光机，一般需要预热5-10分钟，确保设备工作在稳定状态。

三、操作步骤1. 穿戴个人防护用具，包括铅衣、手套等。

2. 根据患者的病情和需要进行定位，确保使用正确的X光成像部位。

3. 患者应当在操作者的引导下进行正确的体位。

4. 根据拍片类型选择合适的曝光参数，如曝光时间、电流、电压等，确保图像质量和辐射剂量的平衡。

5. 操作者离开放射线区域，按下曝光按钮开始拍片。

6. 拍片结束后，及时告知患者可以离开。

四、安全注意事项1. 操作者应接受相关培训，熟悉医用X光机的操作步骤和安全预防措施。

2. 在操作过程中，操作者应保持距离X光机辐射区域，避免不必要的辐射暴露。

3. 定期检测和校准X光机的辐射剂量，确保其符合国家标准。

4. 对于孕妇、儿童等特殊人群，应特别谨慎使用X光机，并在必要时遵循辐射保护措施。

5. 定期检查和维护X光机，确保其工作正常。

6. 操作者应定期接受辐射监测和健康体检，确保其辐射暴露在可接受范围内。

五、应急处理1. 如发生设备故障或意外事故，操作者应立即停止使用，并及时向医疗技术人员报告。

2. 如发现患者出现不适或反应异常，操作者应立即停止操作，并提供紧急救护和医疗处理。

六、总结医用X光机的操作规程是确保医疗工作安全和准确性的重要保障。

通过严格遵循设备准备、操作步骤和安全注意事项，可以降低使用X光机所带来的风险，并提高医疗成像的质量。

操作者应时刻关注安全预防和紧急处理，确保医用X光机的安全可靠运行。

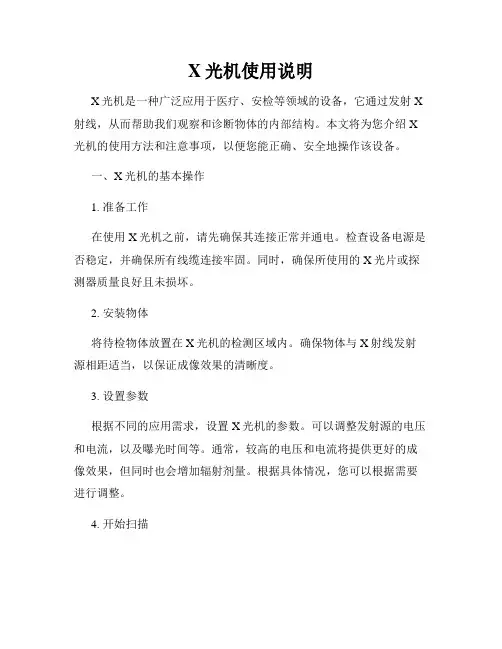

X光机使用说明X光机是一种广泛应用于医疗、安检等领域的设备，它通过发射X 射线，从而帮助我们观察和诊断物体的内部结构。

本文将为您介绍X 光机的使用方法和注意事项，以便您能正确、安全地操作该设备。

一、X光机的基本操作1. 准备工作在使用X光机之前，请先确保其连接正常并通电。

检查设备电源是否稳定，并确保所有线缆连接牢固。

同时，确保所使用的X光片或探测器质量良好且未损坏。

2. 安装物体将待检物体放置在X光机的检测区域内。

确保物体与X射线发射源相距适当，以保证成像效果的清晰度。

3. 设置参数根据不同的应用需求，设置X光机的参数。

可以调整发射源的电压和电流，以及曝光时间等。

通常，较高的电压和电流将提供更好的成像效果，但同时也会增加辐射剂量。

根据具体情况，您可以根据需要进行调整。

4. 开始扫描确认设置参数无误后，点击设备上的扫描按钮，启动X光机的工作。

设备会发射X射线，并通过探测器或传感器将接收到的信息转化为图片或视频，以供您分析和观察。

二、使用注意事项1. 防护措施在操作X光机时，务必佩戴防护器材，如铅背心、铅手套和铅眼镜等。

防护器材可以有效减少辐射对身体的伤害。

2. 限制辐射范围确保没有无关人员在辐射区域内，以免他们暴露在X射线下。

同时，尽量减少自己在辐射区域内停留的时间，减轻身体受到的辐射剂量。

3. 安全运输在需要移动X光机时，要注意其重量和体积。

使用适当的设备和工具，以确保安全运输和搬运。

随时检查设备是否有损坏，并做好固定和保护措施。

4. 定期维护定期检查X光机的工作状态，确保设备各部件正常。

如发现任何问题，应及时联系相关技术人员进行维修和保养。

请勿自行拆解或维修设备。

三、风险和常见问题1. 辐射风险长时间接触辐射可能对人体造成伤害，因此务必遵循防护措施并控制辐射剂量。

2. 图像解读在观察和分析X光图像时，需经过专业培训和经验积累，以避免误解和错误判断。

3. 设备故障X光机也可能发生故障或失效。

及时检查设备运行状态，并遵循厂商提供的维修指南。
