PP焊条是什么
PP焊条是聚丙烯塑料焊条,PP是聚丙烯塑料的简称.选用热风枪对聚丙烯塑料进行焊接。
一种纯白色的平行线状的细长的塑料条。
PP焊条规格一般是3*3*5mm/4*4*6mm 双股3.0mm/ 2.5mm Ø3mm/Ø4mm
PP焊条一般无颜色，都是加色母来填充颜色，一般会有本色，米灰色
一般PP焊条的原料为进口原料为最好，而且不添加任何回收料和填充料的焊条不脆化，具有良好的柔韧性，这样是焊条与PP板材连到最佳的焊接效果。
PP焊条的使用范围比较广泛，而且也很好满足PCB设备，五金设备，电镀设备、环保设备、太阳能光伏清洗设备以及刀模、垫板等行业。

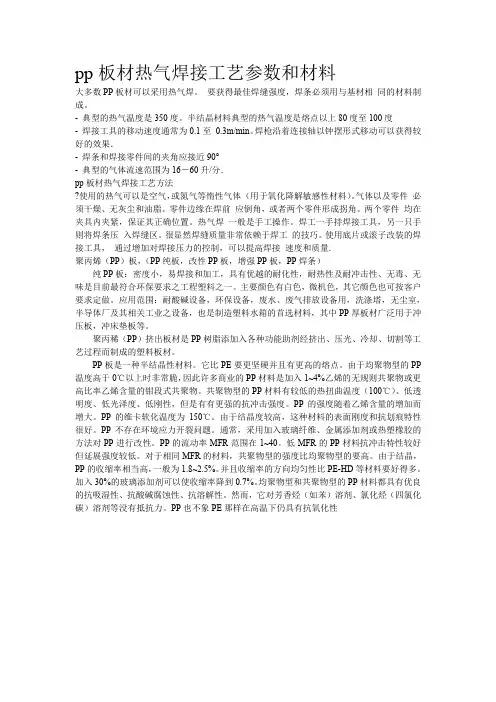

pp板材热气焊接工艺参数和材料大多数PP板材可以采用热气焊。
要获得最佳焊缝强度，焊条必须用与基材相同的材料制成。
- 典型的热气温度是350度。
半结晶材料典型的热气温度是熔点以上80度至100度- 焊接工具的移动速度通常为0.1至0.3m/min。
焊枪沿着连接轴以钟摆形式移动可以获得较好的效果．- 焊条和焊接零件间的夹角应接近90°- 典型的气体流速范围为16－60升/分．pp板材热气焊接工艺方法?使用的热气可以是空气，或氮气等惰性气体（用于氧化降解敏感性材料）。
气体以及零件必须干燥、无灰尘和油脂。
零件边缘在焊前应倒角，或者两个零件形成拐角。
两个零件均在夹具内夹紧，保证其正确位置。
热气焊一般是手工操作。
焊工一手持焊接工具，另一只手则将焊条压入焊缝区。
很显然焊缝质量非常依赖于焊工的技巧。
使用底片或滚子改装的焊接工具，通过增加对焊接压力的控制，可以提高焊接速度和质量.聚丙烯（PP）板，（PP纯板，改性PP板，增强PP板，PP焊条）纯PP板：密度小，易焊接和加工，具有优越的耐化性，耐热性及耐冲击性、无毒、无味是目前最符合环保要求之工程塑料之一。
主要颜色有白色，微机色，其它颜色也可按客户要求定做。
应用范围：耐酸碱设备，环保设备，废水、废气排放设备用，洗涤塔，无尘室，半导体厂及其相关工业之设备，也是制造塑料水箱的首选材料，其中PP厚板材广泛用于冲压板，冲床垫板等。
聚丙稀（PP）挤出板材是PP树脂添加入各种功能助剂经挤出、压光、冷却、切割等工艺过程而制成的塑料板材。
PP板是一种半结晶性材料。
它比PE要更坚硬并且有更高的熔点。
由于均聚物型的PP 温度高于0℃以上时非常脆，因此许多商业的PP材料是加入1~4%乙烯的无规则共聚物或更高比率乙烯含量的钳段式共聚物。
共聚物型的PP材料有较低的热扭曲温度（100℃）、低透明度、低光泽度、低刚性，但是有有更强的抗冲击强度。
PP的强度随着乙烯含量的增加而增大。
PP的维卡软化温度为150℃。
pp材料焊接PP材料焊接。
PP材料是一种常见的工程塑料，具有优异的耐热性、耐化学腐蚀性和机械性能，因此在工业领域得到了广泛应用。
在实际工程中，PP材料的焊接是一项重要的工艺，本文将介绍PP材料的焊接方法及注意事项。
首先，PP材料的焊接方法主要包括热熔焊接和超声波焊接两种。
热熔焊接是将PP材料加热至熔融状态，然后将两个焊接部位压紧，使其在冷却后形成坚固的连接。
而超声波焊接则是利用超声波的振动作用将焊接部位加热并压紧，同样形成坚固的连接。
两种方法各有优缺点，具体选择应根据实际情况进行。
在进行PP材料焊接时，有一些注意事项需要特别关注。
首先，要确保焊接部位的清洁和干燥，避免杂质和水分的存在影响焊接质量。
其次，在进行热熔焊接时，需要控制好加热温度和压力，避免过高的温度和压力导致焊接部位的变形和裂纹。
而在超声波焊接时，则需要合理选择超声波的频率和振幅，以确保焊接部位均匀受热并形成良好的连接。
另外，对于PP材料的焊接接头设计也是非常重要的。
合理的接头设计可以提高焊接质量和强度，减少焊接时的应力集中和变形。
在实际工程中，通常会采用V 型接头或者搭接接头来进行焊接，以确保焊接部位的均匀受力和良好的连接。
总的来说，PP材料的焊接是一项重要的工艺，在实际应用中需要特别注意焊接方法的选择和操作技巧的掌握。
只有合理选择焊接方法、注意焊接操作细节并进行合理的接头设计，才能确保PP材料焊接的质量和可靠性。
通过本文的介绍，相信读者对PP材料的焊接方法及注意事项有了更深入的了解，希望能对实际工程中的应用有所帮助。
同时也希望读者在进行PP材料焊接时能够注意相关的细节，确保焊接质量和安全性。
