PET常用物料物性数据表

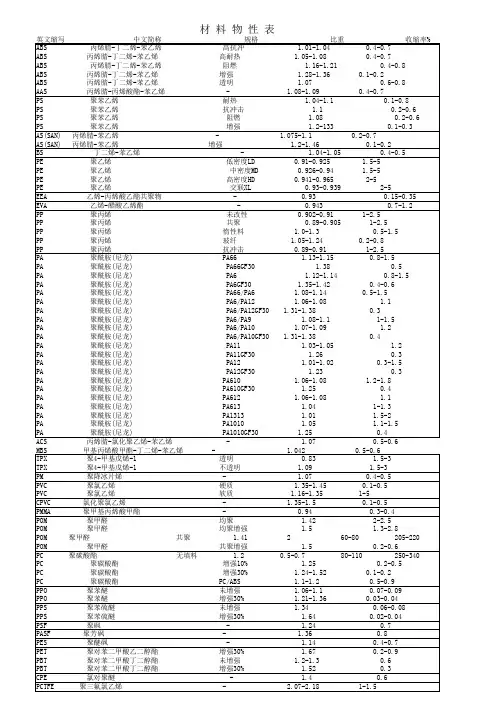

塑胶材料分类、物性表、材料特性、用途
以分子结构及特性分
以用途及使用区域分
热塑性：反复加热仍可以使用的合成树脂材料，材料在未分解、碳化下可根据材料性能进行比例回用。

常用的
热塑性材料有PVC、PS、PC、PMMA、ABS、PE、PP、POM、PA、PSU（聚矾）、SP（饱和聚脂）、PTFE
（聚四氟乙烯）。

热固性：加热初具有可溶性和可塑性，继续加热材料固化，不再具有可塑性。

前期分子呈线形结构，后期呈网
状结构，在加热过程中变化过程是不可逆的。

常见的热固性材料有PF（酚醛）、UP（不饱和聚脂）、氨基塑料
、有机硅塑料。

所有的热固性材料都是非结晶性材料，而热塑性材料中只有部分是结晶性或半结晶性。

两者之
间的最大区别就是可逆性和不可逆性，而热固性材料一般不用于民用产品，而且产量很低。

通用塑胶：产量大、用途广泛、价格低廉的塑料。

如PS、PP、PE、PU、PMMA、AS、PVC等。

成形面广，可
替代大部分其它材质，占使用材料比例的80％以上，是塑料工业的主体。

工程塑胶：具有较高的机械强度，良好的耐磨性、耐腐蚀性、自润滑性、稳定性等，可以取大代金属作机械部
件。

常用的五大工程塑胶，ABS、PC、POM、PA、（PBT）。

特殊材料：具有特殊性能的材料，如高耐热性、高电绝缘性、高不变异性、高耐腐蚀性、高抗老化性等。

专用
材料，一般普通注塑机不能使用。

材料分类。

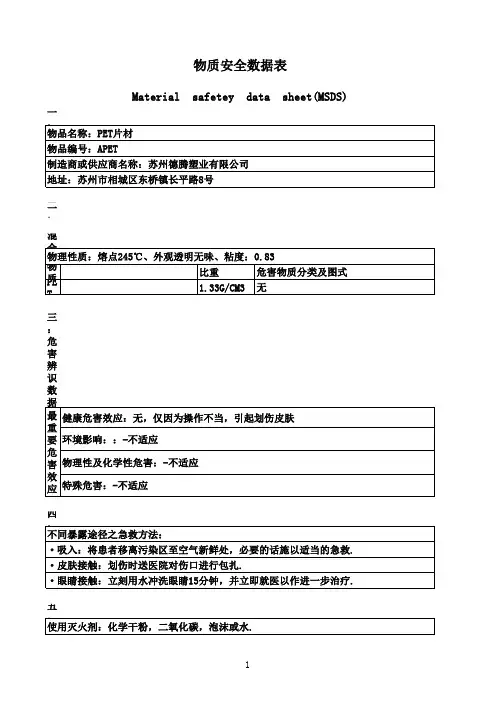

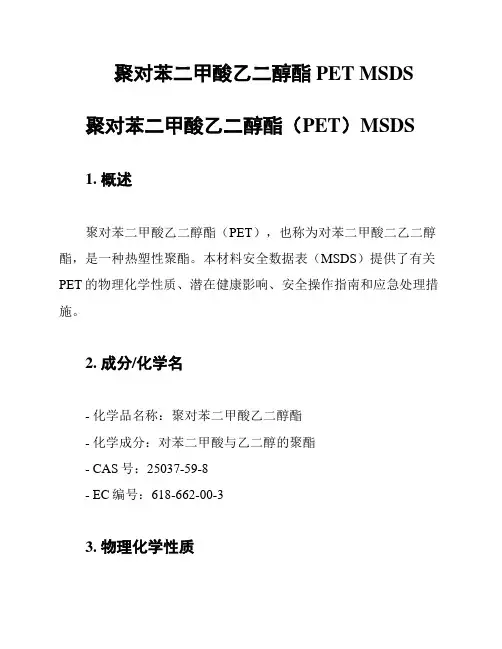

聚对苯二甲酸乙二醇酯 PET MSDS 聚对苯二甲酸乙二醇酯（PET）MSDS1. 概述聚对苯二甲酸乙二醇酯（PET），也称为对苯二甲酸二乙二醇酯，是一种热塑性聚酯。

本材料安全数据表（MSDS）提供了有关PET的物理化学性质、潜在健康影响、安全操作指南和应急处理措施。

2. 成分/化学名- 化学品名称：聚对苯二甲酸乙二醇酯- 化学成分：对苯二甲酸与乙二醇的聚酯- CAS号：25037-59-8- EC编号：618-662-00-33. 物理化学性质- 外观：透明或半透明的硬质塑料- 熔点：约220°C- 密度：约1.38 g/cm³- 溶解性：不溶于水，溶于某些有机溶剂- 挥发性：低挥发性4. 潜在健康影响- 吸入：吸入蒸汽可能刺激呼吸道- 皮肤接触：可能导致皮肤刺激或炎症- 眼睛接触：接触可能引起眼睛刺激或疼痛- 摄入：摄入可能对消化系统造成损害5. 安全操作指南- 操作：请在通风良好的环境中操作，避免吸入蒸汽。

穿戴适当的个人防护装备，如实验室外套、手套和护目镜。

- 存储：将PET储存在干燥、阴凉的地方，远离热源和火种。

避免与氧化剂、还原剂、酸类和碱类物质接触。

- 搬运：小心搬运，防止跌落或撞击。

6. 应急处理措施- 皮肤接触：立即用大量清水冲洗受伤部位至少15分钟，并寻求医疗帮助。

- 眼睛接触：立即用大量清水冲洗眼睛至少15分钟，并寻求医疗帮助。

- 吸入：将受害者移至新鲜空气处，并提供必要的呼吸支持。

- 摄入：立即给予大量清水，并寻求医疗帮助。

7. 环保信息PET可回收利用，应妥善分类和投放至回收容器中。

在处理PET废弃物时，请遵循当地环保法规和指导原则。

8. 运输信息遵循国际和国内有关运输危险品的规定，将PET妥善包装并标识为塑料原料。

9. 法规遵从性本MSDS遵循《化学品注册、评估、许可和限制法规》（REACH）和《国际危险货物规则》（IMDG Code）等相关法规。

10. 生产商信息生产商名称：XXX公司地址：XXX市XXX区XXX路联系电话：XXX-XXXXXXX以上信息仅供参考，具体操作请遵循专业指导和实际生产情况。

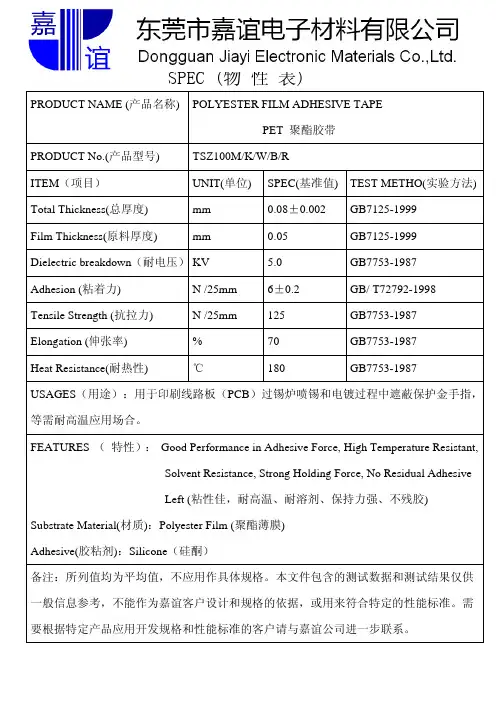

SPEC (物 性 表)PRODUCT NAME (产品名称) POLYESTER FILM ADHESIVE TAPEPET 聚酯胶带PRODUCT No.(产品型号) TSZ100M/K/W/B/RITEM（项目） UNIT(单位) SPEC(基准值)TEST METHO(实验方法) Total Thickness(总厚度) mm 0.08±0.002 GB7125-1999Film Thickness(原料厚度) mm 0.05 GB7125-1999 Dielectric breakdown（耐电压） KV 5.0 GB7753-1987T72792-19986±0.2 GB//25mmAdhesion (粘着力) N/25mm 125 GB7753-1987 Tensile Strength (抗拉力) NElongation (伸张率) % 70 GB7753-1987 Heat Resistance(耐热性) ℃ 180 GB7753-1987 USAGES（用途）：用于印刷线路板（PCB）过锡炉喷锡和电镀过程中遮蔽保护金手指，等需耐高温应用场合。

FEATURES （特性）：Good Performance in Adhesive Force, High Temperature Resistant,Solvent Resistance, Strong Holding Force, No Residual AdhesiveLeft (粘性佳，耐高温、耐溶剂、保持力强、不残胶) Substrate Material(材质)：Polyester Film (聚酯薄膜)Adhesive(胶粘剂)：Silicone（硅酮）备注：所列值均为平均值，不应用作具体规格。

本文件包含的测试数据和测试结果仅供一般信息参考，不能作为嘉谊客户设计和规格的依据，或用来符合特定的性能标准。

需要根据特定产品应用开发规格和性能标准的客户请与嘉谊公司进一步联系。

PET常⽤物料物性数据表1.4 物性数据表 171-1000⼀、⼄⼆醇（EG） ............................ - 0 -表1．1⼄⼆醇的物性数据〔7〕........................................ - 0 -表1．2⼄⼆醇液体密度〔7〕.......................................... - 1 -表1．4⼄⼆醇粘度〔6〕.............................................. - 2 -表1．5⼄⼆醇液体动⼒粘度〔7〕...................................... - 3 -表1．6⼄⼆醇⽓体动⼒粘度〔7〕...................................... - 4 -表1．7⼄⼆醇液体蒸汽压〔7〕........................................ - 5 -表1．8⼄⼆醇液体⽐热〔7〕.......................................... - 6 -表1．9⼄⼆醇⽓体⽐热〔7〕.......................................... - 7 -表1．10⼄⼆醇蒸汽热容量（理想值）〔7〕压⼒：1．01325 bar ...... - 8 -表1．11⼄⼆醇蒸发热〔7〕........................................... - 9 -表1．12⼄⼆醇液体导热系数〔7〕.................................... - 10 -表1．13⼄⼆醇⽓体导热系数〔7〕.................................... - 11 -表1．14⼄⼆醇液体表⾯张⼒〔1〕（N/M）.............................. - 12 -表1．15⼄⼆醇和它的⽔溶液在不同温度下的⽐重〔15〕（g/ml）.. (13)表1．16⼄⼆醇⽔溶液冰点〔15〕 (14)表1．17⼄⼆醇⽔溶液沸点〔15〕 (15)表1．18⼄⼆醇⽔溶液⼆元体系在不同浓度和不同温度下的热容〔15〕Cp（cal/g.℃） 0表1．19⼄⼆醇和它的⽔溶液在不同温度下的粘度〔15〕（厘泊） (2)表1．20图1．2 ⽔—⼄⼆醇⼆元体系汽液平衡图表〔1〕 0表1．21图1．3 ⼄⼆醇—⼆⽢醇⼆元体系汽液平衡图表〔1〕 (2)表1．22图1．4 ⼄⼆醇—三⽢醇⼆元体系汽液平衡图表〔1〕 (5)表1．23图1．5 ⼄⼆醇—对苯⼆甲酸⼄⼆酯⼆元体系汽液平衡图表〔1〕 (8)表1．24图1．6 ⼄醛—⼄⼆醇⼆元体系汽液平衡图表 (10)⼆、对苯⼆甲酸（PTA） 0表2．1对苯⼆甲酸的物性数据〔14〕 0表2．2对苯⼆甲酸爆炸强度：〔14〕 (1)表2．3对苯⼆甲酸在不同溶剂中的溶解度：〔14〕 (2)表2．4对苯⼆甲酸蒸汽压：〔7〕 (3)表2．5对苯⼆甲酸固体⽐热：〔7〕 (4)表2．6对苯⼆甲酸⽓体⽐热：〔7〕 (5)表2．7对苯⼆甲酸理想⽓体热容量：〔1〕 (6)表2．8对苯⼆甲酸固体焓值： (7)三、聚对苯⼆甲酸⼄⼆醇酯（PET） (8)表3．1PET的物性数据〔12〕 (8)表3．2聚对苯⼆甲酸⼄⼆醇酯的液体密度：〔7〕 (9)表3．3聚对苯⼆甲酸⼄⼆醇酯的固体密度：〔7〕 (10)表3．4聚对苯⼆甲酸⼄⼆醇酯的动⼒粘度〔13〕 0表3．5聚对苯⼆甲酸⼄⼆醇酯的液体⽐热：〔7〕 0表3．6⽐重不同的聚酯熔融热：〔12〕 (1)表3．7聚酯熔体焓〔1〕 (2)表3．8PET在某些溶剂中的溶解性〔14〕 (3)表3．9PET⽐重和结晶度的关系〔12〕 (4)表3．10PET低聚物的熔点〔12〕 (5)表3．11聚对苯⼆甲酸⼄⼆醇酯固体热焓〔2〕（KJ/Kg） (6)表3．12聚酯装置PET熔体质量指标〔11〕 (8)表3．13聚酯装置PET切⽚质量指标〔11〕 (9)四、⼆⽢醇 (10)表4.1⼆⽢醇的物性数据[7] (10)表4.2⼆⽢醇液体密度[7] (11)表4.3⼆⽢醇液体动⼒粘度[7] (12)表4.4⼆⽢醇⽓体动⼒粘度[7] (13)表4.5⼆⽢醇表⾯张⼒[1] (14)表4.6⼆⽢醇蒸汽压[7] (15)表4.7⼆⽢醇液体⽐热[7] (16)表4.8⼆⽢醇⽓体⽐热[7] (17)表4.9⼆⽢醇蒸汽热容量[1] (18)表4.10⼆⽢醇汽化热[7] (19)表4.11⼆⽢醇液体导热系数 (20)表4.12⼆⽢醇⽓体导热系数 (21)表4.13图4.1 (22)表4.14图4.2 (25)表4.15图4.3 (2)表4.16图4.4 (6)五、三⽢醇 (13)表5.1三⽢醇的物性数据[7] (13)表5.2三⽢醇液体密度[7] (14)表5.3三⽢醇液体动⼒粘度[7] (15)表5.4三⽢醇蒸汽动⼒粘度[7] (16)表5.5⼆⽢醇表⾯张⼒[1] (N/m) (17)表5.6三⽢醇蒸汽压[7] (18)表5.7三⽢醇液体热容[7] (19)表5.8⼆⽢醇蒸汽热容[7] (20)表5.9三⽢醇液体导热系数 (21)表5.10三⽢醇蒸汽导热系数[7] (22)表5.11三⽢醇汽化焓[7] (23)表5.12三⽢醇液体焓值[1] (24)表5.13三⽢醇饱和蒸汽热焓[1] (26)表5.14⼄醛－三⽢醇⼆元体系汽液平衡图表[1] (28)表5.15⽔－三⽢醇⼆元体系汽液平衡图表[1] (29)表5.16图5.1 (30)表5.17聚酯对TEG的质量要求[4] (34)表5.18纺丝对TEG的质量要求[4] (35)六、⼄醛 (36)表6.1⼄醛物性数据[7] (36)表6.2⼄醛⽓体粘度[6] (37)表6.3⼄醛液体粘度[6] (38)表6.4⼄醛液体动⼒粘度 (39)表6.5⼄醛液体密度[7] (40)表6.6⼄醛蒸汽压[7] (41)表6.7⼄醛表⾯张⼒（N/m）[1] (42)表6.8⼄醛液体⽐热[7] (43)表6.9⼄醛⽓体⽐热[7] (44)表6.10⼄醛理想⽓体热容量[1] (45)表6.11⼄醛汽化热[7] (46)表6.12⼄醛液体导热系数[7] (47)表6.13⼄醛⽓体导热系数[7] (48)表6.14⼄醛－⽔⼆元体系汽液平衡图表[1] (49)表6.15⼄醛－DGT⼆元体系汽液平衡图表[1] (54)七、⼆氧化钛 (57)表7.1TiO2物性数据[16] (57)表7.2⼆氧化钛⽐热 [7] (58)⼋、⽔ (61)表8.1⽔物性数据[7] (61)表8.2⽔和密度[7] (62)表8.3⽔的表⾯张⼒ (N/m) [1] (63)表8.4⽔和饱和蒸汽压[7] (64)表8.5液体⽔的动⼒粘度[7] (66)表8.6⽔蒸汽的动⼒粘度[7] (67)表8.7⽔的液体⽐热[7] (68)表8.8⽔的蒸汽⽐热[7] (69)表8.9⽔蒸汽热容量[1] (70)表8.10⽔的汽化潜热[7] (71)表8.11液体⽔的导热系数[7] (72)表8.12⽓体导热系数[7] (74)九、导热油 (78)表9.2孟⼭都导热油THERMINOL 66 (78)表9.2.1典型特性 (78)⼗、三醋酸锑 (82)表10.1三醋酸锑的物性数据 [6] (82)表10.2聚酯装置对三醋酸锑的质量要求 [6] (83)⼀、⼄⼆醇（EG）表1．1表1．2表1．5表1．6表1．7附〔1〕，⽤ANTOINE ′S 公式进⾏纯组分蒸汽压的计算是Ln （P ）=A －TC B常数A=21．896230 式中：P — 纯组分的蒸汽B=7045．10448 压，mbar C=273．150 t —温度，℃表1．8表1．9表1．10计算公式：热容量＝A＋BT＋CT2＋DT3其中 A＝366536．195824E－06B＝364543．386208E－08 C＝－105545．295727E－11 D＝－276204．475212E－15表1．11⼄⼆醇蒸发热〔7〕表1．12表1．13表1．14表1．16。

机导管,齿轮,车部件。

PSF 主要用于电子电气、食品和日用品、汽车用、航空、医疗和一般工业等部门，制作各种接触器、接插件、变压器绝缘件、可控硅帽 ，绝缘套管、线圈骨架、接线柱 ，印刷电路板、轴套、罩、电视系统零件、电容器薄膜，电刷座，碱性蓄电池盒、电线电缆包覆。

PSF还可做防护罩元件、电动齿轮、蓄电池盖、飞机内外部零配件、宇航器外部防护罩，照相器档板，灯具部件、传感器。

代替玻璃和不锈钢做蒸汽餐盘，咖啡盛器，微波烹调器、牛奶盛器、挤奶器部件、饮料和食品分配器。

卫生及医疗器械方面有外科手术盘、喷雾器、加湿器、牙科器械、流量控制器、起槽器和实验室器械，还可用于镶牙，粘接强度高，还可做化工设备（泵外罩、塔外保护层、
耐酸喷嘴、管道、阀门容器）、食品加工设。

PET 介绍概括：聚对苯二甲酸乙二醇酯化学式为-OCH2-CH2OCOC6H4CO- 英文名：polyethylene terephthalate，简称PET，为高聚合物，由对苯二甲酸乙二醇酯发生脱水缩合反应而来。

对苯二甲酸乙二醇酯是由对苯二甲酸和乙二醇发生酯化反应所得。

PET 是乳白色或浅黄色、高度结晶的聚合物，表面平滑有光泽。

在较宽的温度范围内具有优良的物理机械性能，长期使用温度可达120℃，电绝缘性优良，甚至在高温高频下，其电性能仍较好，但耐电晕性较差，抗蠕变性，耐疲劳性，耐摩擦性、尺寸稳定性都很好。

1946年英国发表了第一个制备PET的专利，1949年英国ICI公式完成中试，但美国杜邦公司购买专利后，1953年建立了生产装置，在世界最先实现工业化生产。

初期PET几乎都用于合成纤维(我国俗称涤纶、的确良)。

80年代以来，PET作为工程塑料有突破性的发展，相继研制出成核剂和结晶促进剂，目前PET与PBT一起作为热塑性聚酯，成为五大工程塑料之一。

PET分为纤维级聚酯切片和非纤维级聚酯切片。

①纤维级聚酯用于制造涤纶短纤维和涤纶长丝，是供给涤纶纤维企业加工纤维及相关产品的原料。

涤纶作为化纤中产量最大的品种。

②非纤维级聚酯还有瓶类、薄膜等用途，广泛应用于包装业、电子电器、医疗卫生、建筑、汽车等领域，其中包装是聚酯最大的非纤应用市场，同时也是PET增长最快的领域。

优点：①有良好的力学性能，冲击强度是其他薄膜的3~5倍，耐折性好。

②耐油、耐脂肪、耐稀酸、稀碱，耐大多数溶剂。

③具有优良的耐高、低温性能，可在120℃温度范围内长期使用，短期使用可耐150℃高温，可耐-70℃低温，且高、低温时对其机械性能影响很小。

④气体和水蒸气渗透率低，即拥有优良的阻气、水、油及异味性能。

⑤透明度高，可阻挡紫外线，光泽性好。

⑥无毒、无味，卫生安全性好，可直接用于食品包装。

特性：PET是乳白色或浅黄色高度结晶性的聚合物，表面平滑而有光泽。

2005.12.26品级系列GF-PET（玻璃纤维增强聚对苯二甲酸乙二醇酯）客户注意事项●本资料所记载的物性值是按各种规格及实验方法规定的条件下制得的实验片的代表性测试值。

●本资料是根据本公司积累的经验及实验数据作成的，本文所示数据对在不同的条件下使用的制品不一定能完全适用。

因此其内容并非能保证完全适用于客户的使用条件，引用或借用时请客户作最终判断。

●有关本资料所介绍的应用例、使用例等技术及数据、使用寿命、可能性等请客户自作考虑。

此外，本公司材料并没有考虑到在医疗和齿科方面的应用（用作移植组织片），故不推荐用在此方面。

●有关适当的操作规程，请根据使用目的参考相应材料的[技术资料]。

●有关本公司材料的安全使用，请参考与所用材料、品级相对应的制品安全数据表[MSDS]。

●本资料是根据现阶段搜集到的资料、信息、数据而作成的，如有新的见解时，有可能不加预告而作更改，敬请注意。

●对本公司制品的说明材料，或者是这里所说的注意事项等，如有任何不明白的地方，敬请与本公司联系商谈。

*[FR-PET ®]是帝人株式会社在日本及其他国家的注册商标，关联公司的WinTech Polymer株式会社受权使用此商标。

目录1. B3015FA的一般物性@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@ @@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@ @@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@ @@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@以上数值为材料的代表性测试值、并非该规格材料的最低值。

PET常用物料物性数据表司1.4 物性数据表 171-1000一、乙二醇（EG） ............................ - 0 -表1．1乙二醇的物性数据〔7〕.......... - 0 -表1．2乙二醇液体密度〔7〕.............. - 1 -表1．4乙二醇粘度〔6〕...................... - 3 -表1．5乙二醇液体动力粘度〔7〕...... - 4 -表1．6乙二醇气体动力粘度〔7〕...... - 5 -表1．7乙二醇液体蒸汽压〔7〕.......... - 6 -表1．8乙二醇液体比热〔7〕.............. - 7 -表1．9乙二醇气体比热〔7〕.............. - 8 -表1．10乙二醇蒸汽热容量（理想值）〔7〕压力：1．01325 bar............................ - 9 -表1．11乙二醇蒸发热〔7〕 .............. - 10 -表1．12乙二醇液体导热系数〔7〕.. - 11 -表1．13乙二醇气体导热系数〔7〕.. - 12 -表1．14乙二醇液体表面张力〔1〕（N/M）................................................................ - 13 -表1．15乙二醇和它的水溶液在不同温度司下的比重〔15〕（g/ml） (15)表1．16乙二醇水溶液冰点〔15〕 (17)表1．17乙二醇水溶液沸点〔15〕 (18)表1．18乙二醇水溶液二元体系在不同浓度和不同温度下的热容〔15〕Cp（cal/g.℃） 0表1．19乙二醇和它的水溶液在不同温度下的粘度〔15〕（厘泊） (3)表1．20图1．2 水—乙二醇二元体系汽液平衡图表〔1〕 0表1．21图1．3 乙二醇—二甘醇二元体系汽液平衡图表〔1〕 (4)表1．22图1．4 乙二醇—三甘醇二元体系汽液平衡图表〔1〕 (7)表1．23图1．5 乙二醇—对苯二甲酸乙二酯二元体系汽液平衡图表〔1〕 (11)表1．24图1．6 乙醛—乙二醇二元体系汽液平衡图表 (14)二、对苯二甲酸（PTA） 0表2．1对苯二甲酸的物性数据〔14〕 0司表2．2对苯二甲酸爆炸强度：〔14〕 (1)表2．3对苯二甲酸在不同溶剂中的溶解度：〔14〕 (2)表2．4对苯二甲酸蒸汽压：〔7〕 (3)表2．5对苯二甲酸固体比热：〔7〕 (4)表2．6对苯二甲酸气体比热：〔7〕 (5)表2．7对苯二甲酸理想气体热容量：〔1〕 (6)表2．8对苯二甲酸固体焓值： (7)三、聚对苯二甲酸乙二醇酯（PET） (8)表3．1PET的物性数据〔12〕 (8)表3．2聚对苯二甲酸乙二醇酯的液体密度：〔7〕 (9)表3．3聚对苯二甲酸乙二醇酯的固体密度：〔7〕 (10)表3．4聚对苯二甲酸乙二醇酯的动力粘度〔13〕 0表3．5聚对苯二甲酸乙二醇酯的液体比热：〔7〕 0表3．6比重不同的聚酯熔融热：〔12〕 (1)司表3．7聚酯熔体焓〔1〕 (2)表3．8PET在某些溶剂中的溶解性〔14〕 (3)表3．9PET比重和结晶度的关系〔12〕 (4)表3．10PET低聚物的熔点〔12〕 (5)表3．11聚对苯二甲酸乙二醇酯固体热焓〔2〕（KJ/Kg） (6)表3．12聚酯装置PET熔体质量指标〔11〕 (8)表3．13聚酯装置PET切片质量指标〔11〕 (9)四、二甘醇 (10)表4.1二甘醇的物性数据[7] (10)表4.2二甘醇液体密度[7] (11)表4.3二甘醇液体动力粘度[7] (12)表4.4二甘醇气体动力粘度[7] (13)表4.5二甘醇表面张力[1] (14)表4.6二甘醇蒸汽压[7] (15)表4.7二甘醇液体比热[7] (16)表4.8二甘醇气体比热[7] (17)司表4.9二甘醇蒸汽热容量[1] (18)表4.10二甘醇汽化热[7] (19)表4.11二甘醇液体导热系数 (20)表4.12二甘醇气体导热系数 (21)表4.13图4.1 (22)表4.14图4.2 (25)表4.15图4.3 (2)表4.16图4.4 (6)五、三甘醇 (13)表5.1三甘醇的物性数据[7] (13)表5.2三甘醇液体密度[7] (14)表5.3三甘醇液体动力粘度[7] (15)表5.4三甘醇蒸汽动力粘度[7] (16)表5.5二甘醇表面张力[1] (N/m) (17)表5.6三甘醇蒸汽压[7] (18)表5.7三甘醇液体热容[7] (19)表5.8二甘醇蒸汽热容[7] (20)表5.9三甘醇液体导热系数 (21)表5.10三甘醇蒸汽导热系数[7] (22)表5.11三甘醇汽化焓[7] (23)司表5.12三甘醇液体焓值[1] (24)表5.13三甘醇饱和蒸汽热焓[1] (26)表5.14乙醛－三甘醇二元体系汽液平衡图表[1] (28)表5.15水－三甘醇二元体系汽液平衡图表[1] (29)表5.16图5.1 (30)表5.17聚酯对TEG的质量要求[4] (34)表5.18纺丝对TEG的质量要求[4] (35)六、乙醛 (36)表6.1乙醛物性数据[7] (36)表6.2乙醛气体粘度[6] (37)表6.3乙醛液体粘度[6] (38)表6.4乙醛液体动力粘度 (39)表6.5乙醛液体密度[7] (40)表6.6乙醛蒸汽压[7] (41)表6.7乙醛表面张力（N/m）[1] (42)表6.8乙醛液体比热[7] (43)表6.9乙醛气体比热[7] (44)表6.10乙醛理想气体热容量[1] (45)司表6.11乙醛汽化热[7] (46)表6.12乙醛液体导热系数[7] (47)表6.13乙醛气体导热系数[7] (48)表6.14乙醛－水二元体系汽液平衡图表[1] (49)表6.15乙醛－DGT二元体系汽液平衡图表[1] (54)七、二氧化钛 (57)表7.1TiO2物性数据[16] (57)表7.2二氧化钛比热[7] (58)八、水 (61)表8.1水物性数据[7] (61)表8.2水和密度[7] (62)表8.3水的表面张力(N/m) [1] (63)表8.4水和饱和蒸汽压[7] (64)表8.5液体水的动力粘度[7] (66)表8.6水蒸汽的动力粘度[7] (67)表8.7水的液体比热[7] (68)表8.8水的蒸汽比热[7] (69)司表8.9水蒸汽热容量[1] (70)表8.10水的汽化潜热[7] (72)表8.11液体水的导热系数[7] (73)表8.12气体导热系数[7] (75)九、导热油 (79)表9.2孟山都导热油THERMINOL 66 (79)表9.2.1典型特性 (79)十、三醋酸锑 (83)表10.1三醋酸锑的物性数据[6] (83)表10.2聚酯装置对三醋酸锑的质量要求[6] (84)司一、乙二醇（EG）表1．1乙二醇的物性数据〔7〕分子式C2H6O2分子量62．069熔点℃-12．60正常沸点℃197．3临界压力bar 74．73647．15 临界临界体积cm3/md 186临界压缩因子ZC （0．270）皮查增强因子W 1．175正常沸点下的汽化热KJ/Kg 812密度（20℃）Kg/m31114熔融热〔14〕cae/g 44.7燃烧热〔14〕25℃Kcal/mol 283．3折光率〔14〕25℃1．430620℃1．4316 闪点〔14〕（ASTM开口容器）℉240司表1．2乙二醇液体密度〔7〕温度（℃）液体密度kg/m310．0000 20．0000 30．0000 40．0000 50．0000 60．0000 70．0000 1120．0000 1113．0000 1106．0000 1099．0000 1093．0000 1085．0000 1078．0000司80．0000 90．0000 100．0000 110．0000 120．0000 130．0000 140．0000 150．0000 160．0000 170．0000 180．0000 190．0000 200．0000 205．0000 210．0000 215．0000 220．0000 225．0000 230．0000 235．0000 240．0000 245．0000 250．0000 255．0000 260．0000 265．0000 270．0000 275．0000 280．0000 285．0000 290．0000 295．0000 1070．0000 1063．0000 1055．0000 1047．0000 1039．0000 1031．0000 1022．0000 1014．0000 1005．0000 995．0000 986．0000 977．0000 967．0000 958．4400 949．3100 941．1200 932．3700 923．5400 914．6400 905．6700 896．6400 888．5100 877．3200 866．2500 855．2700 844．3500 833．4600 822．5700 811．6400 800．6400 789．5200 778．5400司表1．4乙二醇粘度〔6〕温度（℃）粘度（厘泊）温度（℃）粘度（厘泊）温度（℃）粘度（厘泊）0 10 20 30 40 50 60 70 80 90 100 53．533．922．114．910．27．225．203．822．852．161．671101201301401501601701801902002101．301．030．8240．6660．5440．4990．3730．3130．2640．2250．1932202302402502602702802903003103200．3740．3450．3170．2900．2650．2400．2160．1940．1730．1530．134司表1．5乙二醇液体动力粘度〔7〕温度℃液体动力粘度kg/m×s20.00 30.00 40.00 50.00 60.00 70.00 80.00 90.00 100.00 110.00 120.00 130.00 140.00 150.00 160.00 170.00 180.00 190.00 200.00 210.00 220.00 230.00 240.00 250.00 260.00 270.00 280.00 290.00 300.00 1．8376E-02 1．2902E-02 9．2655E-03 6．7917E-03 5．0721E-03 3．8529E-03 2．9726E-03 2．3255E-03 1．8449E-03 1．4808E-03 1．2019E-03 9．8576E-04 8．1624E-04 6．8193E-04 5．7447E-04 4．8770E-04 4．1704E-04 3．5904E-04 3．1106E-04 2．7111E-04 2．3760E-04 2．0933E-04 1．8534E-04 1．6486E-04 1．4729E-04 1．3214E-04 1．1902E-04 1．0759E-04 9．7614E-05司表1．6乙二醇气体动力粘度〔7〕温度℃气体动力粘度kg/m×s50．0000 100．0000 150．0000 200．0000 225．0000 250．0000 300．0000 860E-08 980E-08 112E-07 124E-07 130E-07 137E-07 150E-07司表1．7乙二醇液体蒸汽压〔7〕温 度 ℃蒸汽压mbar bar10.00 20.00 30.00 40.00 50.00 60.00 70.00 80.00 90.00 100.00 110.00 120.00 130.00 140.00 150.00 160.00 170.00 080.00 190.00 200.00 210.00 220.00 230.00 240.00 250.00 260.00 270.00 280.00 290.00 300.000.05 0.11 0.26 0.54 1.09 2.11 3.91 7.00 12.13 20.41 33.41 53.33 83.18 126.93 190.00 279.05 402.30 572.07 800.271．1037 1．5021 2．0188 2．6817 3．5231 4．5803 5．8965 7．5206 9．5080 11．9209 14．3288附〔1〕，用ANTOINE ′S 公式进行纯组分蒸汽压的计算是Ln （P ）=A －TC B司常数A=21．896230 式中：P —纯组分的蒸汽B=7045．10448 压，mbarC=273．150 t —温度，℃表1．8乙二醇液体比热〔7〕温度℃液体比热 KJ/Kg×K20．00 30．00 40．00 50．00 60．00 70．00 80．00 90．00 100．00 110．00 120．00 130．00 140．00 150．00 160．00 170．00 180．00 190．00 200．00 210．00 220．00 230．00 240．00 250．00 260．00 270．00 280．00 290．00 300．00 2．3976 2．4508 2．5026 2．5534 2．6032 2．6521 2．7004 2．7481 2．7956 2．8428 2．8900 2．9373 2．9849 3．0329 3．0815 3．1308 3．1810 3．2323 3．2849 3．3387 3．3941 3．4512 3．5101 3．5711 3．6341 3．6995 3．7673 3．8378 3．9110司表1．9乙二醇气体比热〔7〕温度℃气体比热 KJ/Kg×K50．00 60．00 70．00 80．00 90．00 100．00 110．00 120．00 130．00 140．00 0．7691 0．8065 0．8435 0．8799 0．9159 0．9515 0．9866 1．0212 1．0555 1．0892150．00 160．00 170．00 180．00 190．00 200．00 210．00 220．00 230．00 240．00 250．00 260．00 270．00 280．00 290．00 300．00 1．1225 1．1554 1．1879 1．2199 1．2514 1．2826 1．3133 1．3436 1．3735 1．4030 1．4321 1．4607 1．4890 1．5168 1．5442 1．5713司表1．10乙二醇蒸汽热容量（理想值）〔7〕压力：1．01325 bar温度蒸汽热容量℃°K 对比KJ/Kg·K0．00 273．15 0．4169 1．27790940．00 313．15 0．4788 1．39612180．00 353．15 0．5390 1．510125120．00 393．15 0．6001 1．619816160．00 433．15 0．6611 1．725086200．00 473．15 0．7222 1．825831240．00 513．15 0．7833 1．921943280．00 553．15 0．8443 2．013318320．00 593．15 0．9054 2．099848计算公式：热容量＝A＋BT＋CT2＋DT3其中 A＝366536．195824E－06B＝364543．386208E－08C＝－105545．295727E－11D＝－276204．475212E－15司表1．11乙二醇蒸发热〔7〕温度℃蒸发热 KJ/Kg20．00 30．00 40．00 50．00 60．00 70．00 1053．70 1042．44 1030．97 1019．28 1007．37 995．2280．00 90．00 100．00 110．00 120．00 130．00 140．00 150．00 160．00 170．00 180．00 190．00 200．00 210．00 220．00 230．00 240．00 250．00 260．00 270．00 280．00 290．00 300．00 982．81 970．14 957．19 943．93 930．36 916．45 902．19 887．53 872．46 856．94 840．94 824．42 807．32 789．60 771．19 752．01 731．99 711．00 688．94 665．62 640．86 614．39 585．87司表1．12乙二醇液体导热系数〔7〕温度℃液体导热系数 W/m×K20．00 30．00 40．00 50．00 60．00 70．00 80．00 90．00 100．00 110．00 120．00 130．00 140．00 150．00 160．00 170．00 180．00 190．00 0．2559 0．2572 0．2536 0．2600 0．2613 0．2625 0．2636 0．2644 0．2650 0．2651 0．2648 0．2641 0．2628 0．2608 0．2582 0．2548 0．2506 0．2455200．00 210．00 220．00 230．00 240．00 250．00 260．00 270．00 280．00 0．2394 0．2324 0．2242 0．2150 0．2045 0．1927 0．1796 0．1651 0．1491司表1．13乙二醇气体导热系数〔7〕温度℃气体导热系数10-4 W/m×K50．00 60．00 70．00 80．00 90．00 100．00 110．00 120．00 130．00 140．00 150．00 160．00 170．00 180．00 190．00 200．00 210．00 220．00 230．00 240．00 250．00 260．00 270．00 280．00 290．00 300．00 131 138 145 152 159 167 174 182 190 198 207 215 224 233 242 251 260 269 279 289 298 308 318 329 339 349司表1．14乙二醇液体表面张力〔1〕（N/M）温度（℃）表面张力温度（℃）表面张力温度（℃）表面张力20 25 30 35 40 45 50 55 60 65 70 75 0．048390．047950．047510．047060．046620．046180．045740．045300．044860．044410．043970．043538590951001051101151201251301351400．042650．042210．041770．041320．040880．040440．040000．039560．039110．038670．038220．037781501551601651701751801851901952000．036890．036440．035990．035550．035100．034650．034200．033750．033300．032840．03239司表1．15乙二醇和它的水溶液在不同温度下的比重〔15〕（g/ml）浓度%10 20 30 35 40 45 50 55 60 70 80 90 100比重温度℃15-45 -35 -25 -15-5 0 10 20 30 40 50 60 70 80 90 100 120 150 1．0121．0111．0101．0091．0071．0031．0010．9920．9891．0291．0281．0251．0231．0201．0151．0101．0061．0010．9811．0451．0431．0391．0351．0321．0291．0231．0181．0120．9911．0541．0521．0501．0461．0431．0381．0341．0291．0241．0201．0120．9951．0661．0621．0601．0571．0521．0491．0451．0411．0371．0311．0231．0031．0741．0701．0691．0651．0571．0541．0491．0441．0381．0321．0281．0231．0071．0871．0831．0801．0751．0731．0671．0621．0561．0511．0451．0401．0321．0281．0131．1001．0961．0911．0871．0841．0801．0741．0691．0631．0551．0491．0441．0371．0201．1081．1021．0971．0931．0871．0851．0791．0741．0681．0621．0551．0491．0421．0371．0221．1231．1151．1101．1051．1011．0981．0911．0851．0791．0721．0661．0591．0511．0321．1381．1311．1231．1161．1161．1091．1021．0951．0891．0831．0761．0701．0621．0421．0261．1331．1281．1211．1171．1111．1051．0981．0921．0851．0781．0711．0481．0341．1321．1271．1171．1111．1061．0991．0921．0851．0781．0551．0401．01616司表1．16乙二醇水溶液冰点〔15〕重量组成% 冰点℃重量组成% 冰点℃11．5 21．0 30．0 35．0 39．5 45．5 51．0 56．5-5．0-9．5-15．5-19．0-22．5-29．0-36．5-44．558．859．563．366．582．090．093．3100．0-48．0-49．5-58．0-65．5-53．0-37．6-33．0-17．0司表1．17乙二醇水溶液沸点〔15〕重量组成% 折光率n 沸腾温度℃大气压mmHg沸点℃(760mm)9．7 20．7 30．0 41．0 46．5 51．5 54．0 57．5 61．2 65．3 70．5 74．8 79．7 83．5 86．0 89．3 99．8 1．34221．35311．36301．37311．37861．38351．38581．38921．39301．39711．40211．40631．41131．41501．41751．42091．4315100．8102．9103．8105．8107．1108．0108．7110．3111．4113．3114．5117．3121．6124．7128．9134．4197．8776．2763．0769．0762．5766．5765．5765．5764．5763．0767．0766．8767．3762．2760．2767．0770．4770．0100．6102．8104．5105．7106．9107．8108．5110．1111．3113．0114．2117．0121．5124．7128．6184．0197．620d表1．18乙二醇水溶液二元体系在不同浓度和不同温度下的热容〔15〕Cp宁波金源复合集团有限公司- 1 -宁波金源复合集团有限公司图1．1 乙二醇水溶液的粘度〔5〕- 2 -宁波金源复合集团有限公司- 3 -表1．19乙二醇和它的水溶液在不同温度下的粘度〔15〕（厘泊） 浓度%粘度温度℃102030354045505560708090100宁波金源复合集团有限公司- 4 --45 -35 -25 -15 -5 0 10 20 30 40 50 60 70 100 120 1502．87 2．46 1．68 1．28 0．92 0．80 0．67 0．57 0．49 0．4383．95 3．25 3．23 1．79 1．27 1．04 0．82 0．69 0．79 0．4905．39 4．37 2．61 1．90 1．43 1．08 0．90 0．75 0．64 0．54610．41 6．27 5．10 3．41 2．47 1．87 1．46 1．21 1．02 0．88 0．58019．19 11．81 7．16 5．76 3．89 2．80 2．09 1．61 1．30 1．08 0．92 0．67923．83 14．74 8．82 7．00 4．44 3．14 2．34 1．80 1．44 1．19 0．99 0．72656．46 29．04 17．78 10．39 8．19 5．23 3．66 2．70 2．04 1．62 1．32 1．09 0．766155．9 69．46 33．51 20．42 12．26 9．67 5．50 4．09 2．99 2．30 1．81 1．46 1．22 0．82199．4 83．35 40．88 24．20 14．01 11．19 6．77 4．68 3．38 2．54 1．97 1．62 1．31 0．82314．1 125．3 59．74 35．77 20．14 15．82 9．62 6．50 4．59 3．40 2．59 2．06 1．65 1．00556．9 219．2 99．76 56．17 31．09 23．78 13．76 9．03 6．29 4．58 3．46 2．71 2．16 1．24 0．98168．2 92．83 50．58 36．80 20．97 13．60 9．22 6．53 4．83 3．71 2．92 1．63 1．2288．99 61．50 34．59 21．40 14．12 9．75 6．96 5．28 4．09 2．20 1．57 1． 15表1．20图1．2 水—乙二醇二元体系汽液平衡图表〔1〕系统压力 水泡点 EG 泡点1013．33 100．00 197．30mbar ℃ ℃100 90 80 70 60 50 40 Y —M O宁波金源复合集团有限公司系统压力 水泡点 EG 泡点190．00 58．97 149．99mbar℃ ℃ 温度 水含量℃ --X=-液相----Y=-汽相--Wt-% MOL-% Wt-% MOL-%58．97 59．00 63．00 67．00 71．00 75．00 79．00 83．00 87．00 91．00 95．00 99．00 103．00 107．00 111．00 115．00 119．00 123．00 127．00 131．00 135．00 139．00 143．00 149．99100．0000 99．6090 58．4800 39．3802 28．4809 21．5160 16．7346 13．2860 10．7068 8．7233 7．1639 5．9153 4．9000 4．0632 3．3652 2．7765 2．2749 1．8435 1．4688 1．1405 0．8502 0．5912 0．3582 0．0000100．0000 99．8862 82．9141 69．1189 57．8425 48．5739 40．9143 34．5504 29．2348 24．7713 21．0033 17．8053 15．0762 12．7342 10．7129 8．9580 7．4252 6．0776 4．8853 3．8229 2．8697 2．0082 1．2236 0．0000100．0000 99．9959 99．2128 98．1928 96．8909 95．2586 93．2459 90．8041 87．8885 84．4629 80．5039 76．0056 70．9829 65．4751 59．5452 53．2781 46．7762 40．1526 33．5234 26．9997 20．6811 14．6505 8．9715 0．0000100．0000 99．9988 99．7702 99．4686 99．0772 98．5759 97．9410 97．1446 96．1541 94．9315 93．4326 91．6063 89．3936 86．7270 83．5290 79．7114 75．1739 69．8030 63．4701 56．0307 47．3223 37．1629 25．3492 0．0000102030405060708090100X —MO 100 90 —M O宁波金源复合集团有限公司系统压力 水泡点 EG 泡点100．00 45．84 134．29mbar℃ ℃ 温度 水含量℃--X=-液相---Y=-汽相--Wt-% MOL-%Wt-% MOL-%102030405060708090100X —MO45．84 46．00 50．00 54．00 58．00 62．00 66．00 70．00 74．00 78．00 82．00 86．00 90．00 94．00 98．00 102．00 106．00 110．00 114．00 118．00 122．00 126．00 130．00 134．29100．0000 97．2541 55．1551 36．3751 25．8935 19．2990 14．8282 11．6387 9．2773 7．4788 6．0777 4．9660 4．0698 3．3375 2．7316 2．2246 1．7958 1．4295 1．1134 0．8380 0．5956 0．3803 0．1871 0．0000100．0000 99．1871 80．9070 66．3275 54．6251 45．1736 37．4937 31．2157 26．0535 21．7836 18．2308 15．2572 12．7531 10．6314 8．8222 7．2693 5．9272 4．7590 3．7346 2．8293 2．0228 1．2982 0．6418 0．0000100．0000 99．9765 99．2803 98．3541 97．1482 95．6077 93．6743 91．2891 88．3957 84．9461 80．9057 76．2601 71．0206 65．2277 58．9530 52．2966 45．3808 38．3420 31．3192 24．4442 17．8320 11．5755 5．7419 0．0000100．0000 99．9931 99．7900 99．5166 99．1551 98．6841 98．0777 97．3051 96．3296 95．1080 93．5892 91．7134 89．4109 86．6007 83．1888 79．0670 74．1110 68．1784 61．1068 52．7114 42．7826 31．0836 17．3473 0．0000100 90 80 70 60 50 40 30 20 10 0102030405060708090100X —MOY —M O宁波金源复合集团有限公司表1．21图1．3 乙二醇—二甘醇二元体系汽液平衡图表〔1〕系统压力 EG 泡点 DEG 泡点1013．33 197．30 244．80mbar ℃ ℃温度 浓度℃ --X=-液相-- --Y=-汽相--Wt-% MOL-% Wt-% MOL-%197．30 198．60 200．00 202．00 204．00 206．00 208．00 210．00 212．00 214．00 216．00 218．00 220．00 222．00 224．00 226．00 228．00 230．00 232．00 234．00 236．00 238．00 240．00 242．00 244．80100．0000 95．4306 83．7758 73．8540 65．3150 57．8963 51．3974 45．6625 40．5686 36．0176 31．9299 28．2405 24．8959 21．8513 19．0692 16．5180 14．1707 12．0041 9．9983 8．1362 6．4027 4．7847 3．2708 1．8508 0．0000100．0000 97．2757 89．8255 82．8458 76．3011 70．1586 64．3882 58．9622 53．8552 49．0437 44．5059 40．2221 36．1738 32．3440 28．7169 25．2781 22．0142 18．9126 15．9619 13．1514 10．4712 7．9120 5．4654 3．1234 0．0000100．0000 99．0853 96．3590 93．4662 90．4061 87．1789 83．7857 80．2289 76．5118 72．6388 68．6158 64．4493 60．1474 55．7189 51．1740 46．5233 41．7787 36．9525 32．0577 27．1079 22．1166 17．0980 12．0657 7．0337 0．0000100．0000 99．4630 97．8378 96．0719 94．1559 92．0796 89．8321 87．4022 84．7779 81．9463 78．8942 75．6072 72．0703 68．2678 64．1829 59．7979 55．0942 50．0522 44．6511 38．8692 32．6834 26．0695 19．0020 11．4540 0．0000100 90 80 70 60 50 40 30 Y —M O宁波金源复合集团有限公司系统压力 EG 泡点 DEG 泡点100．00 134．29 180．26mbar℃ ℃温度 浓度℃ --X=-液相----Y=-汽相--Wt-% MOL-% Wt-% MOL-%134．29 135．00 137．00 139．00 141．00 143．00 145．00 147．00 149．00 151．00 153．00 155．00 157．00 159．00 161．00 163．00 165．00 167．00 169．00 171．00 173．00 175．00 177．00 180．28100．0000 94．3264 80．4575 69．1503 59．7583 51．8582 45．1366 39．3612 34．3562 29．9861 26．1443 22．7480 19．7279 17．0295 14．6076 12．4246 10．4492 8．6552 7．0202 5．5252 4．1538 2．8920 1．7276 0．0000100．0000 96．6015 87．5677 79．3065 71．7429 64．8101 58．4479 52．6023 47．2249 42．2720 37．7044 33．4867 29．5870 25．9765 22．6291 19．5214 16．6321 13．9418 11．4331 9．0902 6．8985 4．8451 2．9180 0．0000100．0000 99．2209 96．8908 94．3642 91．6346 88．6964 85．5453 82．1783 78．5940 74．7928 70．7768 66．5504 62．1197 57．4931 52．6812 47．6965 42．5535 37．2686 31．8599 26．3467 20．7495 15．0898 9．3893 0．0000100．0000 99．5428 98．1577 96．6247 94．9312 93．0632 91．0060 88．7436 86．2589 83．5337 80．5481 77．2813 73．7105 69．8116 65．5588 60．9244 55．8789 50．3908 44．4264 37．9497 30．9225 23．3038 15．0503 0．0000102030405060708090100X —MO 100 90 80 70 Y —M O宁波金源复合集团有限公司系统压力 EG 泡点 DEG 泡点60．00 122．60 167．94mbar℃ ℃温度 浓度℃ --X=-液相----Y=-汽相--Wt-% MOL-% Wt-% MOL-%122．60 123．00 125．00 127．00 129．00 131．00 133．00 135．00 137．00 139．00 141．00 143．00 145．00 147．00 149．00 151．00 153．00 155．00 157．00 159．00 161．00 163．00 165．00 167．94100．0000 96．5877 81．6834 69．6684 59．8059 51．5886 44．6557 38．7436 33．6552 29．2403 25．3824 21．9897 18．9890 16．3211 13．9379 11．7996 9．8732 8．1310 6．5496 5．1094 3．7933 2．5869 1．4776 0．0000100．0000 97．9755 88．4053 79．7040 71．7831 64．5636 57．9751 51．9550 46．4471 41．4014 36．7728 32．5211 28．6104 25．0081 21．6852 18．6154 15．7752 13．1434 10．7008 8．4301 6．3156 4．3432 2．5001 0．0000100．0000 99．5741 97．3245 94．8722 92．2093 89．3285 86．2239 82．8910 79．3271 75．5310 71．5039 67．2491 62．7722 58．0811 53．1865 48．1012 42．8405 37．4218 31．8647 26．1902 20．4210 14．5807 8．6935 0．0000100．0000 99．7504 98．4175 96．9356 95．2910 93．4691 91．4538 89．2282 86．7737 84．0704 81．0971 77．8305 74．2461 70．3172 66．0153 61．3098 56．1679 50．5545 44．4319 37．7597 30．4949 22．5913 13．9998 0．0000102030405060708090100X —MO表1．22图1．4 乙二醇—三甘醇二元体系汽液平衡图表〔1〕系统压力 EG 泡点 TEG 泡点1013．33 197．30 276．00mbar ℃ ℃ 温度 EG 浓度℃--X=-液相-- --Y=-汽相--Wt-% MOL-% Wt-% MOL-%100 90 80 70 60 50 40 30 20 10 0102030405060708090100X —MOY —M O197．30 198．00 201．00 204．00 207．00 210．00 213．00 216．00 219．00 222．00 225．00 228．00 231．00 234．00 237．00 240．00 243．00 246．00 249．00 252．00 255．00 258．00 261．00 264．00 267．00 270．00 273．00 276．00100．0000 94．4645 75．4063 61．6348 51．2516 43．1685 36．7170 31．4637 27．1151 23．4658 20．3675 17．7104 15．4117 13．4077 11．6486 10．0947 8．7146 7．4823 6．3769 5．3809 4．4797 3．6611 2．9148 2．2320 1．6052 1．0279 0．4945 0．0000100．0000 97．6353 88．1212 79．5375 71．7812 64．7618 58．3993 52．6234 47．3717 42．5892 38．2270 34．2419 30．5954 27．2531 24．1848 21．3631 18．7638 16．3654 14．1483 12．0952 10．1906 8．4204 6．7721 5．2345 3．7972 2．4512 1．1882 0．0000100．0000 99．5913 97．7167 95．6378 93．3474 90．8401 88．1128 85．1642 81．9962 78．6129 75．0217 71．2329 67．2597 63．1181 58．8267 54．4065 49．8800 45．2717 40．6064 35．9097 31．2070 26．5228 21．8807 17．3026 12．8089 8．4175 4．1442 0．0000100．0000 99．8306 99．0435 98．1497 97．1387 95．9991 94．7186 93．2836 91．6800 89．8922 87．9036 85．6962 83．2509 80．5471 77．5628 74．2744 70．6566 66．6825 62．3235 57．5488 52．3258 46．6199 40．3941 33．6090 26．2232 18．1924 9．4698 0．0000100 90 80 70 60 50 40 30 20 10 0102030405060708090100X —MOY —M O系统压力 EG 泡点 TEG 泡点60．00 122．60 193．22mbar ℃ ℃温度 浓度℃ --X=-液相-- --Y=-汽相--Wt-% MOL-% Wt-% MOL-%122．60 123．00 126．00 129．00 132．00 135．00 138．00 141．00 144．00 147．00 150．00 153．00 156．00 159．00 162．00 165．00 168．00 171．00 174．00 177．00 180．00 183．00 186．00 189．00 193．22100．0000 95．6509 70．7370 54．5230 43．2061 34．9137 28．6170 23．7033 19．7856 16．6071 13．9908 11．8109 9．9755 8．4161 7．0803 5．9277 4．9267 4．0519 3．2831 2．6038 2．0005 1．4620 0．9792 0．5441 0．0000100．0000 98．1554 85．3985 74．3640 64．7966 56．4815 49．2376 42．9118 37．3745 32．5157 28．2419 24．4734 21．1421 18．1897 15．5663 13．2290 11．1410 9．2704 7．5893 6．0754 4．7066 3．4655 2．3367 1．3065 0．0000100．0000 99．8395 98．5119 96．9519 95．1363 93．0427 90．6501 87．9396 84．8959 81．5080 77．7705 73．6846 69．2590 64．5102 59．4629 54．1498 48．6109 42．8921 37．0442 31．1207 25．1760 19．2637 13．4344 7．7344 0．0000100．0000 99．9336 99．3795 98．7172 97．9307 97．0021 95．9113 94．6358 93．1503 91．4270 89．4344 87．1378 84．4987 81．4744 78．0177 74．0763 69．5928 64．5040 58．7403 52．2255 44．8760 36．6004 27．2987 16．8622 0．0000100 90 80 70 60 50 40 30 20 10 0Y —M O宁波金源复合集团有限公司102030405060708090100X —MO表1．23图1．5 乙二醇—对苯二甲酸乙二酯二元体系汽液平衡图表〔1〕系统压力 EG 泡点 DGT 泡点1013．33 197．30 319．93mbar ℃ ℃ 温度 EG 浓度℃ --X=-液相-- --Y=-汽相--Wt-% MOL-% Wt-% MOL-%197．30 198．00 204．00 210．00 216．00 222．00 228．00 234．00 240．00 246．00 252．00 258．00 264．00 270．00 276．00 282．00 288．00 294．00 300．00 306．00 312．00 319．93100．0000 91．5578 51．0153 33．5455 23．9366 17．9314 13．8704 10．9729 8．8228 7．1785 5．8896 4．8581 4．0170 3．3189 2．7298 2．2239 1．7819 1．3887 1．0321 0．7026 0．3923 0．0000100．0000 97．7985 81．0099 67．4020 56．3131 47．2288 39．7462 33．5487 28．3855 24．0571 20．4040 17．2977 14．6340 12．3281 10．3103 8．5228 6．9175 5．4538 4．0969 2．8170 1．5877 0．0000100．0000 99．9897 99．8636 99．6441 99．2847 98．7218 97．8707 96．6222 94．8414 92．3702 89．0372 84．6766 79．1581 72．4256 64．5339 55．6711 46．1521 36．3771 26．7665 17．6924 9．4294 0．0000100．0000 99．9974 99．9666 99．9128 99．8244 99．6849 99．4716 99．1537 98．6895 98．0233 97．0818 95．7689 93．9603 91．4956 88．1702 83．7244 77．8305 70．0788 59．9538 46．8221 29．8960 0．0000100 90 80 70 60 50 40 30Y —M O系统压力 EG 泡点 DGT 泡点100．00 134．29 270．33mbar℃ ℃ 温度 EG 浓度℃ --X=-液相----Y=-汽相--Wt-% MOL-% Wt-% MOL-%134．29 135．00 141．00 147．00 153．00 159．00 165．00 171．00 177．00 183．00 189．00 195．00 201．00 207．00 213．00 219．00 225．00 231．00 237．00 243．00 249．00 255．00 261．00 270．33100．0000 88．9109 43．0287 26．2142 17．6813 12．6335 9．3690 7．1316 5．5344 4．3592 3．4740 2．7942 2．2637 1．8435 1．5060 1．2311 1．0041 0．8135 0．6507 0．5089 0．3826 0．2674 0．1597 0．0000100．0000 97．0451 75．5721 59．2708 46．8031 37．1984 29．7476 23．9284 19．3533 15．7326 12．8480 10．5343 8．6652 7．1435 5．8940 4．8579 3．9890 3．2505 2．6129 2．0523 1．5490 1．0866 0．6512 0．0000100．0000 99．9994 99．9916 99．9747 99．9412 99．8788 99．7679 99．5778 99．2618 98．7507 97．9447 96．7050 94．8468 92．1384 88．3128 83．1018 76．2978 67．8376 57．8829 46．8513 35．3628 24．1058 13．6814 0．0000100．0000 99．9998 99．9979 99．9938 99．9956 99．9903 99．9932 99．8866 99．8887 99．6621 99．4403 99．1150 98．6609 97．9994 96．8802 95．2205 92．9905 89．6661 84．9957 78．3317 69．1151 56．5512 39．3356 0．0000102030405060708090100X —MO 100 90 80 70 Y —M O系统压力 EG 泡点 DGT 泡点60．00 122．60 260．68mbar℃ ℃ 温度 EG 浓度℃ --X=-液相-- --Y=-汽相-- Wt-% MOL-% Wt-% MOL-%122．60 123．00 129．00 135．00 141．00 147．00 153．00 159．00 165．00 171．00 177．00 183．00 189．00 195．00 201．00 207．00 213．00 219．00 225．00 231．00 237．00 243．00 249．00 260．68100．0000 93．0919 42．7081 25．3882 16．8408 11．8720 8．7010 6．5521 5．0338 3．9277 3．1025 2．4750 1．9901 1．6099 1．3078 1．0646 0．8661 0．7016 0．5630 0．4440 0．3395 0．2454 0．1586 0．0000100．0000 98．2205 75．3296 58．2253 45．3407 35．5589 28．0768 22．3120 17．8389 14．3440 11．5945 9．4164 7．6786 6．2814 5．1487 4．2219 3．4553 2．8131 2．2669 1．7941 1．3761 0．9979 0．6465 0．0000100．0000 99．9998 99．9960 99．9872 99．9690 99．9334 99．8676 99．7504 99．5484 99．2099 98．6576 97．7784 96．4140 94．3522 91．3276 87．0389 81．1957 73．5998 64．2492 53．4221 41．6831 29．7784 18．4534 0．0000100．0000 99．9999 99．9990 99．9968 99．9924 99．9837 99．9676 99．9389 99．8893 99．8059 99．6689 99．4483 99．1001 98．5597 97．7342 96．4921 94．6486 91．9480 88．0401 82．4500 74．5403 63．4638 48．1038 0．0000102030405060708090100X —MO表1．24图1．6 乙醛—乙二醇二元体系汽液平衡图表系统压力 乙醛泡点 EG 泡点1013．33 20．19 197．30mbar ℃ ℃ 温度 乙醛浓度℃--X=-液相-- --Y=-汽相--Wt-% MOL-%Wt-% MOL-%100 90 80 70 60 50 40 30 20 10 0102030405060708090100X —MOY —M O20．19 21．00 29．00 37．00 45．00 53．00 61．00 69．00 77．00 85．00 93．00 101．00 109．00 117．00 125．00 133．00 141．00 149．00 157．00 165．00 173．00 181．00 189．00 197．30100．0000 95．6907 64．0223 45．1284 32．9925 24．7925 19．0406 14．8861 11．8127 9．4918 7．7073 6．3119 5．2035 4．3089 3．5754 2．9639 2．4449 1．9959 1．5997 1．2425 0．9133 0．6030 0．3043 0．0000100．0000 96．9027 71．4871 53．6770 40．9582 31．7154 24．8889 19．7701 16．8763 12．8737 10．5272 8．6693 7．1786 5．9659 4．9650 4．1259 3．4105 2．7894 2．2393 1．7418 1．2820 0．8475 0．4283 0．0000100．0000 99．9994 99．9904 99．9716 99．9359 99．8724 99．7647 99．5889 99．3105 98．8822 98．2390 97．2951 95．9389 94．0295 91．3943 87．8288 83．1011 76．9628 69．1670 59．4963 47．7969 34．0163 18．2358 0．0000100．0000 99．9996 99．9932 99．9798 99．9545 99．9094 99．8329 99．7078 99．5096 99．2040 98．7437 98．0650 97．0832 95．6877 93．7356 91．0450 87．3872 82．4775 75．9651 67．4224 56．3321 42．0740 23．9100 0．0000系统压力 乙醛泡点 EG 泡点190．00 -16．24 149．99mbar℃ ℃100 90 80 70 60 50 40 30 20 10 0102030405060708090100X —MO Y —M O温度乙醛浓度℃--X=-液相-- --Y=-汽相--Wt-% MOL-% Wt-% MOL-%-16．24 -16．00 -8．00 0．00 8．00 16．00 24．00 32．00 40．00 48．00 56．00 64．00 72．00 80．00 88．00 96．00 104．00 112．00 120．00 128．00 136．00 149．99 100．000098．177757．250736．268624．233116．826012．03738．82356．60115．02493．88193．03592．39771．90681．52181．21340．96060．74790．56390．39980．24880．0000100．000098．699765．360344．500031．064422．180516．164011．99889．05616．93725．38384．22503．34542．66582．13091．70121．34811．05060．79270．56240．35020．0000100．000099．999999．997699．991699．978399．951199．898599．801899．630799．338898．855998．079896．865995．015792．266688．285982．674274．986164．774751．665735．45400．0000100．000099．999999．998299．994099．984699．965399．927999．859299．737699．529899．185298．629597．755196．410494．385191．393287．051880．856372．151460．096443．62710．0000。

2005.12.26品级系列GF-PET（玻璃纤维增强聚对苯二甲酸乙二醇酯）客户注意事项●本资料所记载的物性值是按各种规格及实验方法规定的条件下制得的实验片的代表性测试值。

●本资料是根据本公司积累的经验及实验数据作成的，本文所示数据对在不同的条件下使用的制品不一定能完全适用。

因此其内容并非能保证完全适用于客户的使用条件，引用或借用时请客户作最终判断。

●有关本资料所介绍的应用例、使用例等技术及数据、使用寿命、可能性等请客户自作考虑。

此外，本公司材料并没有考虑到在医疗和齿科方面的应用（用作移植组织片），故不推荐用在此方面。

●有关适当的操作规程，请根据使用目的参考相应材料的[技术资料]。

●有关本公司材料的安全使用，请参考与所用材料、品级相对应的制品安全数据表[MSDS]。

●本资料是根据现阶段搜集到的资料、信息、数据而作成的，如有新的见解时，有可能不加预告而作更改，敬请注意。

●对本公司制品的说明材料，或者是这里所说的注意事项等，如有任何不明白的地方，敬请与本公司联系商谈。

*[FR-PET ®]是帝人株式会社在日本及其他国家的注册商标，关联公司的WinTech Polymer株式会社受权使用此商标。

目录1. B3015FA的一般物性@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@ @@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@ @@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@ @@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@以上数值为材料的代表性测试值、并非该规格材料的最低值。

PET基本资料：英文全名：Polyethyleneterephthalate中文名称：聚对苯二甲二乙酯结构：颜色：白色特性：1.具有良好的透明性及光泽度，符合食品安全性标准，并可回收处理。

2.可抽丝加工作成聚酯丝，应用于纺纤工业。

3.刚性佳、强度高，但高热若有水气会产生水解作用，使物性及机械下降、表面产生雾化现象。

4.二氧化碳(碳酸饮料瓶)、氧气的阻隔性佳。

5.耐有机溶剂、油、弱酸，但不耐碱。

机械特性密度：1.4 g/cm3拉伸强度：45MPa抗裂伸长率：350%硬度：130(Rockwell M)吸水率：90%PET：聚对苯二甲酸乙二醇酯对苯二甲酸与乙二醇的聚合物。

英文缩写为PET，主要用于制造聚对苯二甲酸乙二酯纤维(中国商品名为涤纶)。

这种纤维强度高，其织物穿著性能良好，目前是合成纤维中产量最高的一个品种，1980年世界产量约510万吨，占世界合成纤维总产量的49％性质分子结构的高度对称性和对亚链的刚性，使此聚合物具有高结晶度、高熔融温度和不溶于一般有机溶剂的特点，熔融温度为257～265℃；它的密度随着结晶度的增加而增加，非晶态的密度为1.33克/厘米^3，拉伸后由于提高了结晶度，纤维的密度为1.38～1.41克/厘米^3，从X射线研究，计算出完整结晶体的密度为1.463克/厘米^3。

非晶态聚合物的玻璃化温度为67℃；结晶聚合物为81℃。

聚合物的熔化热为113～122焦/克，比热容为1.1～1.4焦/(克.开)，介电常数为3.0～3.8，比电阻为10^11 10^14欧.厘米。

PET不溶于普通溶剂，只溶于某些腐蚀性较强的有机溶剂如苯酚、邻酚、间甲酚、三的混合溶剂，PET纤维对弱酸、弱碱稳定。

应用主要做合成纤维的原料。

短纤维可与棉花、羊毛、麻混纺，制成服装用纺织品或室内装饰用布；长丝可做服装用丝或工业用丝，如用于滤布、轮胎帘子线、降落伞、输送带、安全带等。

薄膜可作片基，用于感光胶片、录音磁带。
