4吨轻型载货汽车驱动桥的设计

辽宁工程技术大学课程设计1确定设计参数1.1选定参数轻型货车应具冇的最扁速度120KM/H ；轻型货车应具有的装载质量2 T；轻型货车应具有的最小转弯半径10 M ；轻型货车应具冇的戢大爬坡度0.5；轻型货车应具冇的同步附着系数0.5：赵耿:轻型货车非断开式驱动桥设计1.2选择汽车形式1.2.1确定汽车轴数与驱动形式汽车的轴数主耍有两个、三个或者更多。

轴数的多少主耍取决丁•汽车质量、公路法规和轮胎的负荷以及汽车的结构等有关。

总质量小于19吨的道路运输车、乘川车和不在公路上行驶的车辆，一般选择结构简单且制造的成木低的两轴方案。

因此，选择汽车的轴数为2。

驶动形式的确立主要受汽车用途、汽车总质量和汽车性能等条件等影响。

通常小型年与商用车这吐要求较低的车辆，-•般选择结构简单H•制造的成本低廉的4x2的驱动形式。

因此，驱动形式的选择是4x2。

1.2.2选择汽车布置形式汽车的布置形式是对于发动机的摆放位置、驱动桥的摆放空间和车身三方而的相互位置关系而言。

除了全车与各个总成的相关参数外，汽车的性能还取决于其布置形式。

本设计选择平头型货车，其总长度和轴与轴的距离都较短，整体较小，而几最小转弯半径，机动性能佳；因为总长较短，不需耍引擎希•和翼子板，汽车的质量变小；所以选择平头型。

发动机前置的后桥驱动货车的优势在于：发动机可选择类型多；发动机故障容易排查; 发动机位置摆放好，有利于更好地维护；汽车操作机构的结构都比较简单，比较好布置; 所以选择发动机前垃。

1.3选择主要参数1.3.1确定主要参数(1)外廓尺寸驾驶过程中的小尺寸车长，其体积也较小，対于道路、停车场、交通都有比较积极得影响，此外，相应地减少了汽车的整备质量，这是比功率、扭矩和燃油经济性比更高的优势。

根据GB1589—1989规定汽车外廉尺寸界线，货车总长度不应超过12米，不包括后视镜，宽度不得超过2. 5米；空载和关闭窗口的顶部，其高度不得超过4米；外伸物的伸长最不得超过最大宽度250毫米；顶窗、通风设备开机，不得超过车高的300亳米。

课程设计(论文)题目 YZK1026CAE轻型载货车驱动桥设计学院名称经济技术学院指导教师陈黎卿职称教授班级车辆工程（2）学号（08558033，08558034）学生姓名（储著忠，陈升鹏）2011年1月6日目录一、课程设计题目分析二、主减速器设计(一)减速器的结构形式(二)主速器的基本参数选择与设计计算(三)主减速器锥齿轮的主要参数的选择(四)主减速器锥齿轮的材料(五)主减速器双曲面齿轮强度的计算(六)主减速器轴承计算及选择三、差速器的设计（一）差速器的结构形式的选择（二）差速器参数的确定（三）差速器直齿锥齿轮的几何尺寸的计算（四）差速器直齿锥齿轮的强度计算四、半轴的设计（一）半轴型式（二）半轴参数设计计算（三）半轴花键的强度计算（四）半轴其他主要参数的选择（五）半轴的机构设计及材料与热处理五、桥壳及桥壳附件的设计（一）驱动桥壳结构方案的选择（二）驱动桥壳强度计算（三）材料的选择参考文献[1] 刘惟信.汽车设计[M].北京:清华大学出版社,2001.[2] 陈家瑞. 汽车构造[M]. 北京：机械工业出版社，2003.[3] 汽车工程手册编辑委员会.汽车工程手册[M]：设计篇.北京：人民交通出版社，2001.[4] 汽车工程手册编辑委员会.汽车工程手册[M]：基础篇.北京：人民交通出版社，2001.[5] 余志生. 汽车理论[M]. 北京：机械工业出版社, 1990.[6] 杨朝会，王丰元，马浩.基于有限元方法的载货汽车驱动桥壳分析[J].农业装备与车辆工程.2006，（10）：19-21[7] 胡迪青，易建军，胡于进，李成刚.基于模块化的越野汽车驱动桥设计及性能综合评价[J].机械设计与制造工程，2000，（3）：8-11.[8] 唐善政.汽车驱动桥噪声的试验研究与控制[J].汽车科技，2000，（3）：14-24[9] 石琴，陈朝阳，钱锋，温千红．汽车驱动桥壳模态分析[J].上海汽车，1999，(4):1-3，8.[10] 林军，周晓军，陈子辰，陈庆春.汽车驱动桥总成在线自动检测系统[J].机械与电子，2000，（4）：20-21.[11] 王聪兴,冯茂林. 现代设计方法在驱动桥设计中的应用[J].公路与汽运，2004，(4):6-8.[12] 杨锁望，韩愈琪，杨钰.矿用自卸驱动桥壳结构分析与改进设计[J].专用汽车，2005，（1）：21-23.[13] 王铁，张国忠，周淑文.路面不平度影响下的汽车驱动桥动载荷[J].东北大学学报,2003,(1):50-53.[14] 常曙光.重载汽车驱动桥齿轮用钢的成分设计[J].现代零部件，2006，（1）：90-95.[15] 徐灦. 机械设计手册[M]. 北京：机械工业出版社，1991.正文课程设计题目的分析本次课程设计题目为轻型载货汽车驱动桥，车型为YZK1026CAE具体参数下：整车型号：YZK1026CAE发动机型号：CA4G22E最大功率/转速：76kw/4800r/min最大扭矩（N·m/r/min）：175 N·m/2800-3200 r/min汽车整车整备质量：1500kg主传动比：4.55变速器一档速比：4.452轮胎：215/75R15 235/75R15驱动形式：后轮驱动（4*2）外形尺寸：长*宽*高mm（5190*1700*1655）货箱内部尺寸：长*宽*高mm（1500*1470*440）轮距(前/后)mm：1430/1426轴距mm：3025最小离地间隙：185mm最小转弯半径直径：≦16m乘坐人数：5人装载质量：500kg整车整备质量：1500kg轴荷分配：最高车速：最大爬坡高度：≧30%限工况百公里油耗：8.3L最低稳定车速（直接挡）≤25km/h设计之前，阅读《汽车设计》、《机械设计》、《机械设计课程设计》、《汽车工程手册》等书设计要求：驱动桥处于动力传动系的末端，其基本功能是增大由传动轴或变速器传来的转矩，并将动力合理的分配到左右驱动轮，另外还承受路面和车架或车身之间的垂直力、纵向力和横向力。

毕业设计（论文）任务书学生姓名系部汽车与交通工程学院专业、班级指导教师姓名职称教授从事专业车辆工程是否外聘□是√否题目名称4吨轻型载货汽车驱动桥设计一、设计（论文）目的、意义汽车驱动桥是汽车的主要部件之一，其基本功用是增大由传动轴或变速器传来的转矩，再将转矩分配给左右驱动车轮，并使左右驱动车轮具有汽车行驶运动所要求的差速功能；同时驱动桥还要承受作用于路面和车架或承载车身之间的铅垂力、纵向力、横向力及其力矩。

驱动桥质量、性能的好坏直接影响整车的安全性、经济性、舒适性、可靠性。

要求所设计的驱动桥结构合理，绘制的图纸格式规范，图面质量好，撰写的设计说明书内容完整，格式规范。

设计能使学生综合运用所学专业知识，熟练CAD绘图技能。

二、设计（论文）内容、技术要求（研究方法）设计内容：1.选题的背景、目的及意义；2.4吨轻型载货汽车后驱动桥的总体结构设计；3.主减速器总成的设计；4.差速器的设计；5.半轴的设计；6.桥壳的设计。

技术要求：驱动形式：4×2；总质量：4195kg；装载质量：2500kg；发动机最大功率：74kw；发动机最大转矩：184N*m；最高车速：115km//h；变速器传动比：6；最小转弯半径：12.5；要求：单级主减速器；生产纲领：成批生产。

三、设计（论文）完成后应提交的成果CAD绘制驱动桥装配图、零件图折合0号图纸3张以上，设计说明书15000字以上。

四、设计（论文）进度安排（1）知识准备、调研、收集资料、完成开题报告第1～2周（2.28～3.11）（2）整理资料、提出问题、撰写设计说明书草稿、绘制装配草图第3～5周（3.14～4.1）（3）理论联系实际分析问题、解决问题，进行驱动桥的总体结构设计，主减速器总成的设计，差速器的设计，半轴的设计，桥壳的设计，CAD绘制部分图纸等内容，中期检查第6～8周（4.4～4.22）（4）改进完成设计，改进完成设计说明书，指导教师审核，学生修改第9～12周(4.25～5.20) （5）评阅教师评阅、学生修改第13周（5.23～5.27）（6）毕业设计预答辩第14周（5.30～6.3）（7）毕业设计修改第15～16周（6.6～6.17）（8）毕业设计答辩第17周（6.20～6.24）五、主要参考资料1.徐灏主编.《新编机械设计师手册》.机械工业出版社2.陈立德主编.《机械设计基础》.高等教育出版社3.王宝玺主编.《汽车制造工艺学》（3）.机械工业出版社，2007.54.陈秀宁，施高义编.《机械设计课程设计》.浙江大学出版社5.刘惟信主编.《汽车设计》.清华大学出版社，6.李硕根，杨兴骏编.《互换性与技术测量》.中国计量出版社7.汽车构造、汽车理论、汽车设计书籍8.轻型载货汽车驱动桥资料9.网络资源，超星数字图书馆10.近几年相关专业CNKI网络期刊等六、备注指导教师签字：年月日教研室主任签字：年月日。

摘要驱动桥位于传动系末端，其基本功用是增矩、降速，承受作用于路面和车架或车身之间的作用力。

它的性能好坏直接影响整车性能，而对于载重汽车显得尤为重要。

轻型货车在商用货运汽车生产中占有很大的比重，为满足目前当前载货汽车的高速度、高效率、高效益的需要，必须要搭配一个高效、可靠的驱动桥。

因此设计出结构简单、工作可靠、造价低廉的驱动桥，能大大降低整车生产的总成本，推动汽车经济的发展，并且通过对汽车驱动桥的学习和设计实践，可以更好的学习并掌握现代汽车设计与机械设计的全面知识和技能，所以本课题设计一款结构优良的轻型货车驱动桥具有一定的实际意义。

驱动桥设计应主要保证汽车在给定的条件下具有最佳的动力性和燃油经济性。

本设计根据给定的参数，按照传统设计方法并参考同类型车确定汽车总体参数，再确定主减速器、差速器、半轴和桥壳的结构类型，最后进行参数设计并对主减速器主、从动齿轮、半轴齿轮和行星齿轮进行强度以及寿命的校核。

驱动桥设计过程中基本保证结构合理，符合实际应用，总成及零部件的设计能尽量满足零件的标准化、部件的通用化和产品的系列化及汽车变型的要求，修理、保养方便，机件工艺性好，制造容易。

关键词：驱动桥；单级主减速器；差速器；半轴；桥壳ABSTRACTDrive axle is at the end of the power train, and its basic function is increasing the torque and reducing the speed, bearing the force between the road and the frame or body. Its performance will have a direct impact on automobile performance .Because using the big power engine with the big driving torque satisfied the need of high speed，heavy-loaded，high efficiency，high benefit today’ heavy truck，must exploiting the high driven efficiency single reduction final drive axle is becoming the heavy truck’ developing tendency. Because using the big power engine with the big driving torque satisfied the need of high speed, heavy-loaded, high efficiency, high benefit today` truck, must exploiting the high driven efficiency single reduction fin al drive axle is becoming the trucks’ developing tendency. Design a simple, reliable, low cost of the drive axle, can greatly reduce the total cost of vehicle production, and promote the economic development of automobile and automotive drive axle of the study and design practice, can better learn and to master modern automotive design and mechanical design of a comprehensive knowledge and skills, so the title of the fine structure of the design of a pickup vehicle drive axle has a certain practical significance.According to the design parameters given ,firstly determine the overall vehicle parameters in accordance with the traditional design methods and reference the same vehicle parameters, then identify the main reducer, differential, axle and axle housing structure type, finally design the parameters of the main gear, the driven gear of the final drive, axle gears and spiral bevel gear and check the strength and life of them. In design process of the drive axle, we should ensure a reasonable structure, practical applications, the design of assembly and parts as much as possible meeting requirements of the standardization of parts, components and products’ universality and the serialization and change , convenience of repair and maintenance, good mechanical technology, being easy to manufacture.Key words: Drive axle; Single reduction final drive; Differential; Axle; Drive Axle housing目录摘要 (Ⅰ)Abstract (Ⅱ)第1章绪论 (1)1.1 论文研究的背景及意义 (1)1.2 国内外研究现状 (2)1.2.1 国外研究现状 (2)1.2.2 国内研究现状 (3)1.3 设计的主要内容 (4)第2章驱动桥总体方案设计 (5)2.1 汽车车桥的种类 (5)2.2 驱动桥的种类 (5)2.2.1 非断开式驱动桥 (5)2.2.2 断开式驱动桥 (6)2.3 多驱动桥的布置 (6)2.4 驱动桥的设计要求 (7)2.5 设计车型参数 (7)2.6 主减速器方案 (8)i的确定 (8)2.6.1 主传动比2.6.2 主减速器的齿轮类型 (9)2.6.3 主减速器的减速形式 (10)2.6.4 主减速器主从动锥齿轮的支撑方案 (11)2.7 差速器结构方案的确定 (12)2.8 半轴形式的确定 (13)2.9 桥壳形式的确定 (14)2.10 本章小结 (15)第3章主减速器设计 (16)3.1 概述 (16)3.2 主减速器齿轮参数的选择及强度计算 (16)3.2.1 主减速器齿轮计算载荷的确定 (16)3.2.2 锥齿轮主要参数的选择 (17)3.2.3 主减速器齿轮材料的选择 (21)3.2.4 主减速器齿轮强度的计算 (21)3.3 主减速器轴承的选择 (25)3.4 主减速器的润滑 (30)3.5 本章小结 (30)第4章差速器设计 (31)4.1概述 (31)4.2 对称式行星齿轮差速器工作原理 (31)4.3 对称式行星齿轮差速器的结构 (32)4.4 对称式行星圆锥齿轮设计 (32)4.4.1 差速器齿轮的材料 (32)4.4.2 差速器齿轮的基本参数选择 (33)4.4.3 差速器齿轮几何尺寸计算 (35)4.4.4 差速器齿轮强度计算 (36)4.5 本章小结 (38)第5章半轴设计 (39)5.1 概述 (39)5.2 半轴的设计 (39)5.2.1半轴材料与热处理 (39)5.2.2全浮式半轴的计算载荷的确定 (39)5.2.3全浮半轴杆部直径的初选 (41)5.2.4全浮半轴强度计算 (41)5.2.5全浮式半轴花键强度计算 (42)5.3 本章小结 (43)第6章驱动桥桥壳的设计 (44)6.1 概述 (44)6.2桥壳的受力分析及强度计算 (44)6.2.1桥壳的静弯曲应力计算 (44)6.2.2在不平路面冲击载荷作用下桥壳的强度计算 (46)6.2.3汽车以最大牵引力行驶时的桥壳的强度计算 (46)6.2.4汽车紧急制动时的桥壳强度计算 (48)6.2.5 汽车受最大侧向力时桥壳的强度计算 (50)6.3 本章小结 (53)结论 (55)参考文献 (56)致谢 (58)第1章绪论1.1 论文研究的背景及意义近年来，我国汽车行业迅猛发展，2009年我国汽车产销分别完1379.10万辆和1364.48万辆，同比分别增长48%和46%。

载货汽车驱动桥设计方案（DOC 52页）目录摘要本次设计是以东风牌LZ1090D载货汽车主要性能参数为依据来完成其驱动桥的设计。

汽车驱动桥是汽车传动系中的重要组成部分，它主要由主减速器、差速器、半轴和桥壳等组成。

其主要作用是降低转速、增大转矩，以及实现汽车行驶运动学所要求的差速功能，并且还要承受作用于路面与车架或车身之间的垂直力、纵向力和横向力等。

本设计利用给出的数据对驱动桥各零件的参数进行了计算确定，对驱动桥各主要部件进行了结构设计和校核计算。

利用AutoCAD绘制了驱动桥零件及总成的二维图，利用CATIA软件对驱动桥进行了三维建模，并用CATIA软件中的数字化装配模块，对三维模型进行了直路和弯路两种行驶条件下的运动仿真，最后利用ABAQUS 软件对驱动桥壳的受力进行了有限分析。

关键词：驱动桥；CATIA；运动仿真；ABAQUS；有限元分析AbstractThe design is based on Dongfeng truck LZ1090D based on key performance parameters to complete its drive axle design. Vehicle drive axle automotive driveline important part, It mainly consists of main gear, differential, axle and axle housings and other components. Its main role is to reduce the speed, increase the torque, and achieve the required kinematic cars differential function, and also to withstand the vertical force acting on the frame or body surface between the longitudinal and lateral forces and the like.This design uses the data given in the various parts of the drive axle parameters were calculated to determine, on the drive axle of the major components of the structural design and check calculations. Use AutoCAD to draw the drive axle assembly parts and two-dimensional map. The use of CATIA software for 3D modeling bridge drivers, CATIA software with digital assembly module, the drive movement under the bridge were two straight driving conditions and detours simulation. Finally, the driving axle ABAQUS software were limited by the force analysis.Keywords: Automobile drive axle;CATIA; Motion simulation; ABAQUS; Finite element analysis1绪论1.1本课题研究的目的和意义汽车产业是关系到国计民生的重要产业，国家一直积极投入和支持汽车产业的发展，在政策方面，政府一直积极引导，给予支持和鼓励，促使我国汽车产业日渐成为国民支柱产业；在市场中，目前我国有优良的需求环境，中国对汽车的需求空间并未满足，近几十年来中国的城镇化进程，人民生活水平的提高，使得汽车的需求将会大大增加；从消费者层面来讲，汽车已经是生活中必不可少的交通工具了，特别是安全可靠、性能好、价格实惠、舒适性高的汽车，人们将大为欢迎。

轻型汽车驱动桥设计驱动桥位于传动系末端，其基本功用是增矩、降速，承受作用于路面和车架或车身之间的作用力。

它的性能好坏直接影响整车性能，而对于载重汽车显得尤为重要。

当采用大功率发动机输出大的转矩以满足目前载重汽车的快速、重载的高效率、高效益的需要时，必须搭配一个高效、可靠的驱动桥，所以采用传动效率高的单级减速驱动桥已经成为未来载重汽车的发展方向。

驱动桥设计应主要保证汽车在给定的条件下具有最佳的动力性和燃油经济性。

本设计根据给定的参数，按照传统设计方法并参考同类型车确定汽车总体参数，再确定主减速器、差速器、半轴和桥壳的结构类型，最后进行参数设计并对主减速器主、从动齿轮、半轴齿轮和行星齿轮进行强度以及寿命的校核。

驱动桥设计过程中基本保证结构合理，符合实际应用，总成及零部件的设计能尽量满足零件的标准化、部件的通用化和产品的系列化及汽车变型的要求，修理、保养方便，机件工艺性好，制造容易。

1、主要内容(1)根据给定的设计参数，参照传统设计方法和现有车型，确定汽车总体设计参数，具体包括主要结构尺寸参数、质量参数和性能参数，并选择发动机和轮胎的结构形式；(2) 汽车驱动桥方案的确定：根据总体参数选择主减速器、差速器、半轴和桥壳的选型；(3)设计主减速器、差速器和半轴的主要结构尺寸，并对其进行强度校核。

(4)根据设计结果绘制两张零号图纸。

2、设计参数汽车最高时速 115km/h装载质量 2.5t最小转弯半径12.5m最大爬坡度 0.3同步附着系数 0.42.2 汽车形式的确定2.2.1 汽车轴数和驱动形式的选择汽车可以有二轴、三轴、四轴甚至更多的轴数。

影响轴数的因素主要有汽车的总质量、道路法规对于轴载的限制和轮胎的负荷能力以及汽车的结构等。

包括乘用车以及汽车总质量小于19t的公路运输车辆和轴荷不受道路、桥梁限制的不在公路上行驶的车辆，如矿用自卸车等，均采用结构简单、制造成本低廉的两轴方案。

总质量在19~26t的公路运输车采用三轴形式，总质量更大的汽车宜采用四轴和四轴以上的形式。

摘要驱动桥作为汽车四大总成之一，它的性能的好坏直接影响整车性能，对于轻型客车也很重要。

驱动桥位于传动系的末端，它的基本功用是将传动轴或变速器传来的转矩增大并适当减低转速后分配给左、右驱动轮，另外还承受作用于路面和车架或车身之间的垂直力，纵向力和横向力。

通过提高驱动桥的设计质量和设计水平，以保证汽车良好的动力性、安全性和通过性。

此次轻型客车驱动桥设计主要包括：主减速器、差速器、车轮传动装置和驱动桥壳进行设计。

主减速器采用单级主减速器；差速器设计采用普通对称圆锥行星差速器；车轮传动装置采用全浮式半轴；驱动桥壳采用整体型式；并对驱动桥的相关零件进行了校核。

本文驱动桥设计中，利用了CAXA绘图软件表达整体装配关系和部分零件图。

关键词：驱动桥；主减速器；差速器；半轴；桥壳AbstractDrive axle is the one of automobile four important assemblies.It’s performance directly influences on the entire automobile，especially for the Sports Utility V ehicles . Driving axle set at the end of the transmission system. The basic function of driving axle is to increase the torque transported from the transmission shaft or transmission and decrease the speed ,then distribute it to the right、left driving wheel, another function is to bear the vertical force、lengthways force and transversals force between the road surface and the body or the frame. In order to obtain a good power performance, safety and trafficability characteristic, engineers must promote quality and level of designDriving axle design of the Zotye2008 Sports Utility V ehicles mainly contains: main gear box, differential, transmitted apparatus of wheel and the housing of driving axle. The main gear box adopted single reduction gear and the differential adopted a common, symmetry, taper, planet gear. Transmission apparatus of wheel adopted full floating axle shaft, and the housing of driving axle adopted the whole pattern,and proofread interrelated parts.During the design process, CAXAdrafting software is used to expresses the wholes to assemble relationship and part drawing by drafting.Key words：driving axle; main gear box; differential; half shaft; housing目录第1章绪论 (1)1.1 驱动桥简介 (1)1.2 驱动桥设计的要求 (1)第2章驱动桥的结构方案分析 (3)第3章驱动桥主减速器设计 (5)3.1 主减速器简介 (5)3.2 主减速器的结构形式 (5)3.3 主减速器的齿轮类型 (5)3.4 主减速器主动齿轮的支承型式 (6)3.5 主减速器的减速型式 (7)3.6 主减速器的基本参数选择与设计计算 (7)3.6.1 主减速比的确定 (7)3.6.2 主减速器齿轮计算载荷的确定 (8)3.6.3 主减速器齿轮基本参数选择 (9)3.6.4 主减速器双曲面锥齿轮设计计算 (11)3.6.5 主减速器双曲面齿轮的强度计算 (18)3.7 主减速器齿轮的材料及热处理 (22)第4章差速器设计 (24)4.1 差速器简介 (24)4.2 差速器的结构形式的选择 (24)4.2.1 对称式圆锥行星齿轮差速器的差速原理 (25)4.2.2 对称式圆锥行星齿轮差速器的结构 (26)4.3 差速器齿轮主要参数的选择 (26)4.4 差速器齿轮的几何尺寸计算与强度校核 (28)第5章驱动车轮的传动装置 (31)5.1 车轮传动装置简介 (31)5.2 半轴的型式和选择 (31)5.3 半轴的设计计算与校核 (31)5.4 半轴的结构设计及材料与热处理 (33)第6章驱动桥壳设计 (34)6.1 驱动桥壳简介 (34)6.2 驱动桥壳的结构型式及选择 (34)6.3 驱动桥壳强度分析计算 (35)6.3.1 当牵引力或制动力最大时 (35)6.3.2 通过不平路面垂直力最大时 (36)第7章结论 (37)参考文献 (38)致谢 (39)附录A (40)第1章绪论1.1驱动桥简介在科学技术快速发展的今天，随着汽车工业的不断进步以及客车应用的普及，汽车的各项性能指标也在不断提高，作为传动系末端的驱动桥的设计，更要有进一步的改进，以适应市场的需要，促进汽车行业的发展。

轻型货车驱动桥课程设计一、课程目标知识目标：1. 学生能够理解轻型货车驱动桥的基本结构，掌握其工作原理；2. 学生能够了解驱动桥在车辆动力传递系统中的作用，掌握相关术语和概念；3. 学生能够掌握驱动桥的常见故障及其原因。

技能目标：1. 学生能够运用所学的理论知识，分析并解决轻型货车驱动桥的简单故障；2. 学生能够正确使用工具和设备，进行驱动桥的拆装、检查和维护；3. 学生能够通过查阅资料，了解并掌握驱动桥的最新技术和发展趋势。

情感态度价值观目标：1. 学生能够树立正确的劳动观念，认识到驱动桥维修工作的重要性和责任感；2. 学生能够培养团队协作意识，提高沟通与交流能力，共同解决实际问题；3. 学生能够关注环保，了解并倡导绿色驾驶，降低车辆对环境的影响。

课程性质：本课程为职业技能培训课程，旨在培养学生掌握轻型货车驱动桥的结构、原理、维修及发展趋势等方面的知识和技能。

学生特点：学生为中职汽修专业二年级学生，已具备一定的汽车基础知识，具有较强的动手能力和学习兴趣。

教学要求：结合学生特点和课程性质，采用理论教学与实践操作相结合的教学方法，注重培养学生的实际操作能力和解决问题的能力。

通过本课程的学习，使学生能够达到上述课程目标，为将来的工作打下坚实基础。

二、教学内容1. 轻型货车驱动桥概述- 驱动桥的定义、作用及分类- 轻型货车驱动桥的结构特点2. 驱动桥工作原理及动力传递系统- 差速器的原理与作用- 驱动桥的动力传递流程- 驱动桥与发动机、变速箱的关联3. 驱动桥的拆装与检查- 工具的选择与使用方法- 驱动桥拆装步骤及注意事项- 驱动桥各部件的检查与维护4. 驱动桥常见故障及其原因- 故障诊断与分析方法- 常见故障实例解析- 故障排除与维修技巧5. 驱动桥新技术与发展趋势- 新型驱动桥的结构与原理- 驱动桥技术的发展趋势- 绿色环保与节能驱动桥的应用教学大纲安排：第一周：轻型货车驱动桥概述、驱动桥工作原理及动力传递系统第二周：驱动桥的拆装与检查第三周：驱动桥常见故障及其原因第四周：驱动桥新技术与发展趋势教学内容与教材关联性：本教学内容依据教材《汽车结构与维修》中关于驱动桥的相关章节进行组织，结合课程目标和教学要求，保证内容的科学性和系统性。

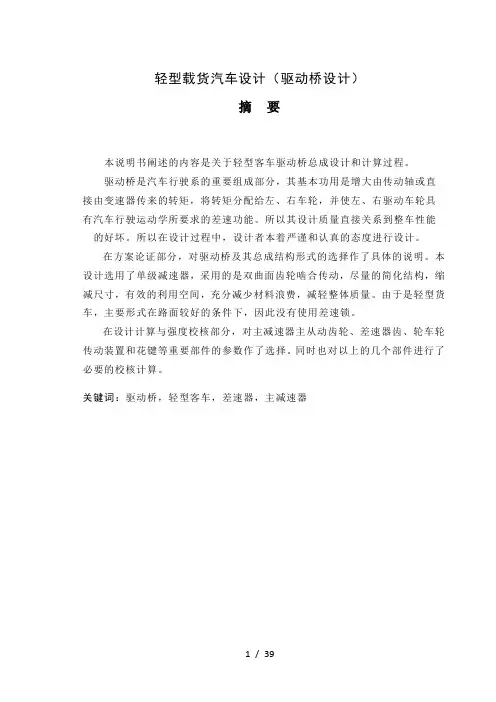

轻型载货汽车设计（驱动桥设计）摘要本说明书阐述的内容是关于轻型客车驱动桥总成设计和计算过程。
