VGA矩阵切换器16系列用户手册目录一.矩阵系统描述: (3)1.1矩阵系统功能说明 (3)1.2矩阵系统系列 (3)二、矩阵安装说明： (4)2.1矩阵面板及接口： (4)2.2串口通讯端口及连线方法 (4)三、矩阵的控制方式说明 (5)3.1面板按键输入操作方式: (5)3.2遥控控制操作方式 (6)3.3后台终端软件操作 (7)四、串口通讯协议： (10)五、矩阵设备电气计数参数 (11)六、常见故障及维护 (12)一.矩阵系统描述:1.1 矩阵系统功能说明VGA矩阵切换系统,是全交叉高性能的设备，应用于ＶＧＡ信号切换。
主要应用于电视广播系统信号切换和交换,多功能媒体会议厅,大屏幕显示工程政府会议厅，医院医疗讨论会议厅，电视台转播信号切换，交互式多媒体教室，及军队指挥视频会议厅。
VGA系列矩阵切换器优良品质来自我们雄厚的技术实力，我们选用业界性能最好的芯片，对切换器的电路的每一个细节进行精心的设计，以确保切换器的优良品质。
经严格测试，VGA切换器的信号带宽为500MHz(-3db),能支持分辨率为2048x1536 60hz的刷新频率和1024x768 200Hz的刷新频率，完全能满足各种严要求，高品质的场合；视频为200MHz （-3db），不仅能支持现在的各种制式的视频信号,也能满足将来的高清析电视(HDTV)的带宽要求。
VGA系列矩阵切换器为用户提供了很好的人机接口，方便用户使用。
VGA系列矩阵切换器带有单色或彩色中文液晶显示，RS232通讯接口，RS422通讯接口(可选)，带有断电现场保护功能，能读取和存储多达100个用户场景，还有专门的配套控制软件。
可以与计算机、遥控系统或各种远端控制设备配合使用。
系统配备了多套串口指令，兼容主流矩阵的串口指令集。
此说明书适于16系列全部VGA矩阵切换器，根据规模不同，略有差异。
1.2 矩阵系统系列➢矩阵命名规则: VGAXXYY；➢VGA:代表VGA矩阵；➢XX代表输入端口输: 如08 代表输入端口数为8；➢yy代表输出端口输: 如04 代表输入端口数为4；二、矩阵安装说明：2.1 矩阵面板及接口：前面板示意图：红外接收口成功指示灯电源指示灯操作灯嗡鸣器口LED）前面板由按键和液晶显示及状态灯组成，按键用于操作命令的输入；2U设备配置由128*32点阵组成，可显示两行共32个汉字的中文液晶，设备配置由128*64点阵组成的中文液晶，用于设备的操作和运行状态的显示，状态灯显示用户的操作状态。
高清视频传输及高清编解码专业厂商VGA网络传输器产品说明书VGA网络传输器说明书一、设备简介VGA-B3/J3网络传输器是由VGA编码器（VGA-B3）和VGA解码器（VGA-J3）组成，通过局域网或网线来传输VGA、Audio、RS232信号。
在多媒体应用系统中，往往需要把VGA数字视频信号、音视频信号、RS232控制信号进行远距离传输。
但使用普通的电缆长距离传输时，总会出现输出信号差，容易受干扰，显示出来的图像会出现模糊、拖尾、分色等现象。
同时传输距离短，要多条电缆才能同时传输这些信号，不能满足多媒体信息发布、高清摄像机等场合长距离传输的要求，使用VGA-B3/J3网络传输进行传输，完全解决了此类问题,由于VGA接收器设置有二个网络接口，可以进行级联传输，解决一个编码器带多台解码器的问题。
同时,网络传输具有衰减小、抗干扰性能强、安全性能高、体积小、重量轻等优点，所以在长距离传输和特殊环境等方面具有无法比拟优势。
此外, VGA-B3/J3可以同时传输RS232串口信号，用于与液晶屏通讯、摄像机云台，也可作为触模屏的远距离传输。
此款VGA网络传输器支持HDCP功能，可直接传输蓝光高清光盘机播放的节目。
VGA 网络传输器设备在多媒体系统中应用，即节省施工成本及走线的复杂性，又能保证高品质的目标为可能。
VGA-B3是编码器， VGA- J3是解码器，二设备配合使用可实现经VGA-B3编码器把VGA、Audio、RS232信号经网络发送给多台ZY-VGA- J3解码器,特别适用于列车站台内高清视频信号的传输，军事演习、高清摄像机等各种长距离的应用。
注意：开机时间约20秒二、装箱清单当您打开包装，请确保符合以下设备及配件的使用。
·VGA编码器一台·VGA解码器一台·电源变换器二只·使用说明书、合格证、质保卡各一份三、连接设备介绍如何连接VGA-B3编码器和VGA-J3解码器VGA-B3是编码器，连接到您的电脑或媒体播放或高清摄像机等设备。

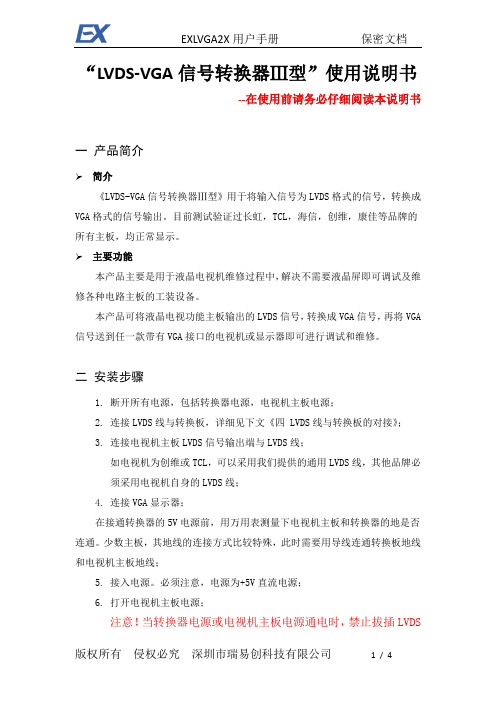

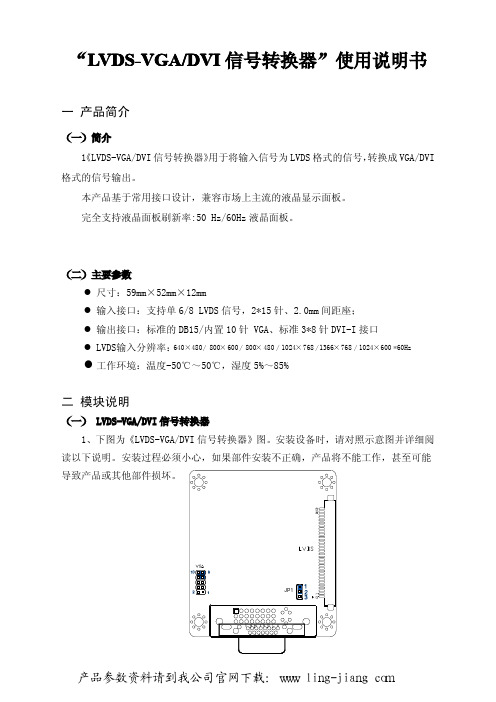

“LVDS-VGA信号转换器Ⅲ型”使用说明书--在使用前请务必仔细阅读本说明书一产品简介简介《LVDS-VGA信号转换器Ⅲ型》用于将输入信号为LVDS格式的信号，转换成VGA格式的信号输出。
目前测试验证过长虹，TCL，海信，创维，康佳等品牌的所有主板，均正常显示。
主要功能本产品主要是用于液晶电视机维修过程中，解决不需要液晶屏即可调试及维修各种电路主板的工装设备。
本产品可将液晶电视功能主板输出的LVDS信号，转换成VGA信号，再将VGA 信号送到任一款带有VGA接口的电视机或显示器即可进行调试和维修。
二安装步骤1.断开所有电源，包括转换器电源，电视机主板电源；2.连接LVDS线与转换板，详细见下文《四 LVDS线与转换板的对接》；3.连接电视机主板LVDS信号输出端与LVDS线；如电视机为创维或TCL，可以采用我们提供的通用LVDS线，其他品牌必须采用电视机自身的LVDS线；4.连接VGA显示器；在接通转换器的5V电源前，用万用表测量下电视机主板和转换器的地是否连通。
少数主板，其地线的连接方式比较特殊，此时需要用导线连通转换板地线和电视机主板地线；5.接入电源。
必须注意，电源为+5V直流电源；6.打开电视机主板电源；注意！当转换器电源或电视机主板电源通电时，禁止拔插LVDS线和转换板！下图分别为标清主板和高清主板完成安装的示意图三关机步骤1.关闭电视机主板电源；2.关闭转换器5V电源；3.拔开LVDS线或者转接板；四 LVDS线与转换板的对接4.1 创维和TCL液晶电视主板与转换板的对接由于创维及TCL电视机主板的LVDS输出端的线序是一致的，因此，我们可以采用通用的LVDS线加上转换板进行连接；通用LVDS线的一端必须接到转接板的P1端口，另一端的第一脚与电视机主板LVDS插座的第1脚对齐，插入即可。
4.2 其他品牌液晶电视主板与转换板的对接除创维与TCL 外的液晶电视，由于电视主板的LVDS 接口的线序种类较多，此时，采用待维修的电视主板原配的LVDS 线进行连接。

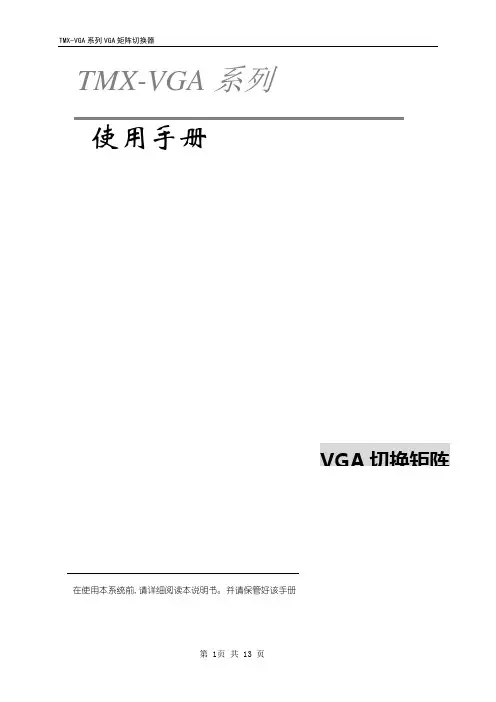

TMX-VGA系列使用手册注意一．产品简介1.1关于VGA系列矩阵切换器VGA系列矩阵切换器, 是一款高性能的专业PC信号切换设备, 用于多个PC信号输入输出交叉切换。
提供复合VGA信号的输入输出端子，每路分量信号单独传输，单独切换，使信号传输衰减降至最低，同时在每一路信号上增加长线增益模块，保证图像信号高保真输出40米以上。
VGA系列矩阵切换器，主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程，电视教学、指挥控制中心等场合。
VGA系列矩阵切换器，采用性能极高的处理芯片。
信号频宽达350MHz，带有断电现场保护，LCD液晶显示，内嵌智能控制及管理软件，提供RS232通讯接口, 可以与PC、遥控系统或各种远端控制设备，（如快思聪，AMX, CR-PGM等控制系统）配合使用。
VGA系列矩阵提供连网接口，可以让多台VGA矩阵串联使用，以扩充多路端口。
本说明书以VGA8x8矩阵为例，其它型号矩阵使用方法，参照VGA8x8的使用说明即可。
1.2 VGA矩阵切换器的分类根据不同场合及不同用户的需求，VGA矩阵系列分为以下几个型号：VGA4X2 4路VGA输入2路VGA输出VGA4X4 4路VGA输入4路VGA输出VGA8X1 8路VGA输入1路VGA输出VGA8X8 8路VGA输入8路VGA输出VGA16X1 16路VGA输入1路VGA输出VGA16X8 16路VGA输入8路VGA输出VGA16X1616路VGA输入16路VGA输出VGA24X824路VGA输入8路VGA输出VGA24X1624路VGA输入16路VGA输出VGA32X132路VGA输入1路VGA输出VGA32X832路VGA输入8路VGA输出VGA32X1632路VGA输入16路VGA输出VGA48X2448路VGA输入24路VGA输出VGA48X4848路VGA输入48路VGA输出VGA64X6464路VGA输入64路VGA输出1.3远端计算机输入、远端控制及通讯端口说明VGA 矩阵的接口分为电脑输入\输出接口, 接口为标准15VGA HDF 接头 VGA 系列矩阵均提供标准 RS-232通讯接口, 遥控接收接口, 允许用户使用各种，远端控制设备（如个人电脑、Crestron 中央控制系统、AMX 中央控制系统、CR-PGM 中央控制系统等）以及遥控器对 VGA 矩阵系统进行控制。
VGA 延长器(本地端)(远端)(VGA-E80)用户手册 V1.0包装盒内包括 —1个VGA-L80(本地端) 1个VGA-R80(远端) 1本用户手册1个DC 12V/600mA 电源1条VGA 1.2米长的线材(HD-15公头对公头) 以上如有缺少，请与经销商联系。
特性通过VGA 延长器, 可以将一台主机的信号显示在远处的一台显示器上并且可以将VGA 信号传输至80米远处的显示器。
失真补偿是可调的。
VGA 信号增益是可调的。
支持单边供电,本地端或远端其中之一须连接电源。
本地端或远端两者皆可作为供电来源装置。
规格功能VGA-L80VGA-R80VGA 输入/输出接口HD-15母头 x 1RJ-45 接口 1最大分辨率1280x1024 60Hz 线材长度 80米(Max.) 电源 (Min.)DC 12V 600mA外壳 金属壳重量135g 140g尺寸(长x 宽x 高)92x34x22 mm本地端前视图1. 电源接口2. 电源灯3. CAT.5 (RJ-45接口)本地端后视图1. VGA 输入(HD-15母头接口)-1-远端前视图1. 电源接口2. 电源灯3. CAT.5 (RJ-45接口)远端后视图1. VGA 输出(HD-15母头接口)远端背视图1. EQ – 调节补偿因线材长度而产生的失真(调节它可以让影像更清晰)2. GAIN – 调节亮度安装1. 关闭主机。
2. 用HD-15公头对公头的线材将VGA-E80延长器本地端的HD-15输入母头连接到主机上。
3. 用CAT.5 线材将VGA-E80延长器本地端和远端连接起来。
4. 用HD-15公头对公头的线材将VGA-E80延长器远端的HD-15母头连接到显示器上。
5. 打开显示器和主机。
注:建议使用远端连接电源，以获得较佳视讯品质。
若使用本地端连接电源，则传输距离可能缩短。
-2-CAT.5/5E 与CAT.6线材的距离和分辨率50米2048x1536 1280x10241024x768CAT.5/5E80米 800x60030米 1920x144050米 1280x1024CAT.6 80米 800x600PS.建议使用CAT.5 线材，因为它的性能更优越。
【液晶屏LVDS接口详解】：教你将闲置的液晶屏利用起来1、液晶屏先说液晶屏，只要不是太特殊的笔记本，绝大多数都是LVDS接口的，极少是TTL 的，这个看液晶屏的针脚可以大致判断出来（注意是看液晶屏上的接口，不是已经引出的屏线），LVDS的一般是14、20、30针，TTL的多是31、41针。
如果是LVDS接口的，恭喜你，这个屏可以利用起来的概率极大，本文仅针对LVDS 讲解。
再看看液晶屏的分辨率，早期笔记本多数是4：3的，物理分辨率为800*600或1024*768，这个分辨率是很容易驱动的；新一点的16：9、16：10的宽屏液晶要利用起来要麻烦些，需要找到合适的驱动板。
下面是我驱动起来的几个液晶屏这个是最开始买的一个8.9寸的宽屏，用做客厅HTPC的副显示。
分辨率是1024*600，最开始没有配到合适的驱动板，前年才找到个完美点对点的驱动板。
开始配了个VGA\AV双路输入的驱动板，这个是AV信号这个是富士通触摸笔记本拆出来的12寸屏幕，有两块，一块是800*600，一块是1024*768，也做了个一体电控：一体电控的帖子：刚驱动起来的样子这个是现在做的雕刻机用的屏幕，清华同方的笔记本拆出来的，分辨率是1024*7682013-3-23 22:08 上传下载附件 (85.94 KB)这个是唯一一块没驱动起来的笔记本液晶屏，是SHARP笔记本拆出来的，屏也是SHARP的，800*600，5V的。
2、驱动板要使液晶屏能显示，需要接入LVDS信号，这有两个来源：一是常规的，将VGA信号转为LVDS信号连接液晶屏、二是工控主板上常常集成了LVDS接口，只要将对应针脚连接起来即可。
需要注意的是，不同分辨率的液晶屏，需要在驱动板中写入相应的程序，否则不能正常显示，这个可以在买液晶驱动板的时候给商家说明，现在也有一些通过跳线选择分辨率的驱动板，如果再烧点，就买个液晶烧录器自己玩；而工控主板常常是在BIOS里设置LVDS输出的分辨率。
