光伏发电系统设计计算公式1.转换效率 ；η=Pm（电池片的峰值功率） /A（电池片面积）；其中：Pin=1KW/㎡=100mW/cm2；2.充电电压；Vmax=V额×1.43倍；3.电池组件串并联；3.1电池组件并联数=负载日平均用电量（Ah）/；3.2电池组件串联数=系统工作电压（V）×系数1；4.蓄电池容量；(单位是安时Ah,或者单位极板CELL几W,简称W/CELL.蓄电池容量=负载日平均用电量（Ah）×连续阴光伏发电系统设计计算公式5平均放电率平均放电率（h）=连续阴雨天数×负载工作时间/最大放电深度6.负载工作时间负载工作时间（h）=∑负载功率×负载工作时间/∑负载功率7.蓄电池7.1蓄电池容量=负载平均用电量（Ah）×连续阴雨天数×放电修正系数/最大放电深度×低温修正系数7.2蓄电池串联数=系统工作电压/蓄电池标称电压7.3蓄电池并联数=蓄电池总容量/蓄电池标称容量8.以峰值日照时数为依据的简易计算8.1组件功率=(用电器功率×用电时间/当地峰值日照时数)×损耗系数损耗系数：取1.6～2.0 根据当地污染程度、线路长短、安装角度等8.2蓄电池容量=(用电器功率×用电时间/系统电压)×连续阴雨天数×系统安全系数系统安全系数：取1.6～2.0，根据蓄电池放电深度、冬季温度、逆变器转换效率等9.以年辐射总量为依据的计算方式组件（方阵）=K×（用电器工作电压×用电器工作电流×用电时间）/当地年辐射总量有人维护+一般使用时，K取230：无人维护+可靠使用时，K取251：无人维护+环境恶劣+要求非常可靠时，K取27610.以年辐射总量和斜面修正系数为依据的计算10.1方阵功率=系数5618×安全系数×负载总用电量/斜面修正系数×水平面年平均辐射量系数5618：根据充放电效率系数、组件衰减系数等：安全系数：根据使用环境、有无备用电源、是否有人值守等，取1.1～1.310.2蓄电池容量=10×负载总用电量/系统工作电压：10：无日照系数 （对于连续阴雨不超过5天的均适用）11.以峰值日照时数为依据的多路负载计算11.1电流组件电流=负载日耗电量（Wh）/系统直流电压（V）×峰值日照时数（h）×系统效率系数系统效率系数：含蓄电池充电效率0.9，逆变器转换效率0.85，组件功率衰减+线路损耗+尘埃等0.9.具体根据实际情况进行调整。

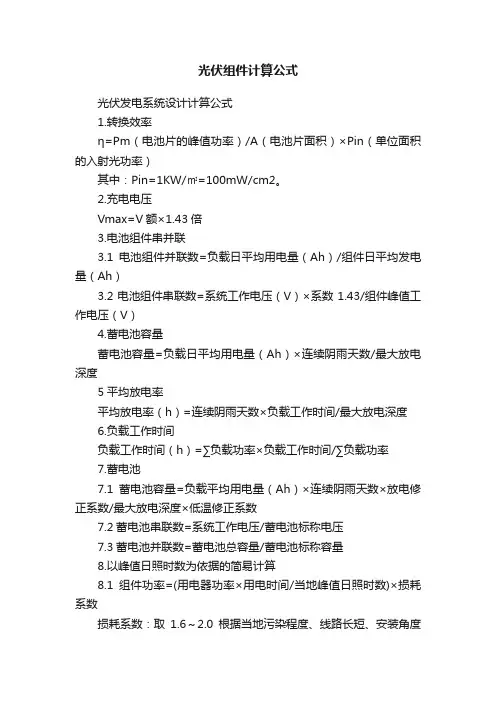

光伏组件计算公式光伏发电系统设计计算公式1.转换效率η=Pm（电池片的峰值功率）/A（电池片面积）×Pin（单位面积的入射光功率）其中：Pin=1KW/㎡=100mW/cm2。
2.充电电压Vmax=V额×1.43倍3.电池组件串并联3.1电池组件并联数=负载日平均用电量（Ah）/组件日平均发电量（Ah）3.2电池组件串联数=系统工作电压（V）×系数1.43/组件峰值工作电压（V）4.蓄电池容量蓄电池容量=负载日平均用电量（Ah）×连续阴雨天数/最大放电深度5平均放电率平均放电率（h）=连续阴雨天数×负载工作时间/最大放电深度6.负载工作时间负载工作时间（h）=∑负载功率×负载工作时间/∑负载功率7.蓄电池7.1蓄电池容量=负载平均用电量（Ah）×连续阴雨天数×放电修正系数/最大放电深度×低温修正系数7.2蓄电池串联数=系统工作电压/蓄电池标称电压7.3蓄电池并联数=蓄电池总容量/蓄电池标称容量8.以峰值日照时数为依据的简易计算8.1组件功率=(用电器功率×用电时间/当地峰值日照时数)×损耗系数损耗系数：取1.6～2.0根据当地污染程度、线路长短、安装角度等8.2蓄电池容量=(用电器功率×用电时间/系统电压)×连续阴雨天数×系统安全系数系统安全系数：取1.6～2.0，根据蓄电池放电深度、冬季温度、逆变器转换效率等9.以年辐射总量为依据的计算方式组件（方阵）=K×（用电器工作电压×用电器工作电流×用电时间）/当地年辐射总量有人维护+一般使用时，K取230：无人维护+可靠使用时，K取251：无人维护+环境恶劣+要求非常可靠时，K取27610.以年辐射总量和斜面修正系数为依据的计算10.1方阵功率=系数5618×安全系数×负载总用电量/斜面修正系数×水平面年平均辐射量系数5618：根据充放电效率系数、组件衰减系数等：安全系数：根据使用环境、有无备用电源、是否有人值守等，取1.1～1.310.2蓄电池容量=10×负载总用电量/系统工作电压：10：无日照系数（对于连续阴雨不超过5天的均适用）11.以峰值日照时数为依据的多路负载计算11.1电流组件电流=负载日耗电量（Wh）/系统直流电压（V）×峰值日照时数（h）×系统效率系数系统效率系数：含蓄电池充电效率0.9，逆变器转换效率0.85，组件功率衰减+线路损耗+尘埃等0.9.具体根据实际情况进行调整。
光伏阵列间距计算公式
光伏阵列的间距是指相邻组件之间的距离，间距的大小会影响光伏发电系统的发电效率和系统的成本。
为了确定最佳的间距大小，需要考虑多种因素，包括组件的尺寸、倾角、朝向、阴影覆盖等。
根据经验公式，可得到以下光伏阵列间距的计算公式：
间距 = 组件宽度 / (1 + 间距系数)
其中，组件宽度指的是组件的边长或直径，间距系数则是一个经验值，一般取值在1.2到1.6之间。
此公式适用于单排或多排光伏阵列的间距计算。
需要注意的是，以上公式只是一种大致的计算方法，实际间距的确定还需要考虑具体的情况和实际的需求。
在实际应用中，还需要结合现场环境和特殊要求进行调整。
- 1 -。

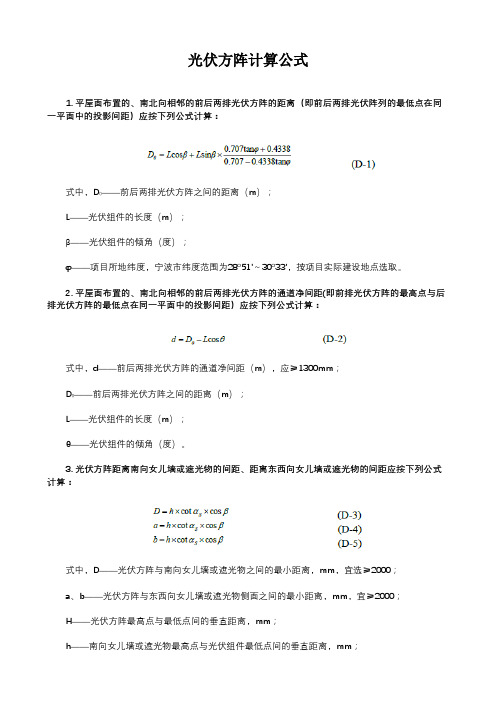

光伏方阵计算公式
1. 平屋面布置的、南北向相邻的前后两排光伏方阵的距离（即前后两排光伏阵列的最低点在同一平面中的投影间距）应按下列公式计算：
式中，D0——前后两排光伏方阵之间的距离（m）；
L——光伏组件的长度（m）；
β——光伏组件的倾角（度）；
φ——项目所地纬度，宁波市纬度范围为28º51'～30º33'，按项目实际建设地点选取。
2. 平屋面布置的、南北向相邻的前后两排光伏方阵的通道净间距(即前排光伏方阵的最高点与后排光伏方阵的最低点在同一平面中的投影间距）应按下列公式计算：
式中，d——前后两排光伏方阵的通道净间距（m），应≥1300mm；
D0——前后两排光伏方阵之间的距离（m）；
L——光伏组件的长度（m）；
θ——光伏组件的倾角（度）。
3. 光伏方阵距离南向女儿墙或遮光物的间距、距离东西向女儿墙或遮光物的间距应按下列公式计算：
式中，D——光伏方阵与南向女儿墙或遮光物之间的最小距离，mm，宜选≥2000；
a、b——光伏方阵与东西向女儿墙或遮光物侧面之间的最小距离，mm，宜≥2000；
H——光伏方阵最高点与最低点间的垂直距离，mm；
h——南向女儿墙或遮光物最高点与光伏组件最低点间的垂直距离，mm；
αs——宁波冬至日正12时（真太阳时）的太阳高度角，范围为36º01'～37º43'；β——南向女儿墙或遮光物与正东或正西向之间的锐角夹角。
图D-1光伏方阵正南向布置示意图
图D-2光伏方阵非正南向布置示意图。
四种屋面坡度的光伏系统方阵间距计算方法分布式光伏电站主要是屋顶光伏电站，建筑屋顶的结构、平面存在多样化，基本可以分为混凝土屋面和彩钢瓦屋面，陶瓷瓦屋面，很少的一部分其他类型屋面。
由于建筑环境的复杂化和屋面的多样化，在屋顶上建设光伏电站，方阵的设计考虑因素较多，本文针对部分屋面环境、方阵类型总结设计方法。
建筑物上的光伏电站由于建筑的多样性，光伏电站的设计也存在多样化设计。
与建筑结合的光伏电站不仅要考虑光伏本身的发电特性，也要考虑电站建设后建筑的美观性。
针对屋顶上的光伏电站，BAPV，前后排阵列间距设计应根据屋面的方位角、坡度情况进行针对性设计。
太阳位置太阳的位置在地平坐标系中，通常由太阳高度角、方位角表示，如图1北京市的太阳轨迹图由太阳高度角、方位角、日期确定。
计算方法如下：冬至日真太阳时9：00或15：00时（本文时间均指当地真太阳时）太阳高度角和方位角是计算光伏阵列间距的基础数据。
冬至日太阳在南回归线，δ为-23.45°，09：00时的ω为-45°（下午为正），此时的太阳高度角和太阳方位角可有下式表示：由太阳的方位角、高度角和建筑物高度可以确定影子的长度。
假设一根细棒高度为单位高度，将影子分为南北和东西两个分量，即得出影子南北方向和东西方向的阴影系数。
混凝土平整屋面光伏阵列间距设计《光伏发电站设计规范》中给出平整场地光伏阵列不被遮挡的阵列中心间距计算公式：平铺屋面光伏阵列间距当彩钢瓦屋面、陶瓷瓦屋面的光伏组件采用沿屋面自然坡度平铺的安装方式，前后排组件不存在阴影遮挡，因此无需考虑阴影遮挡问题，可适当设置500-600mm宽的检修通道方便维护。
南北坡屋面光伏阵列间距类型一：当建筑坐北朝南，屋脊为正东西走向，建筑的方位角为0°。
屋顶的坡面由屋脊向南、向北均匀降低，且东西向为同一等高线，常见于坐北朝南的民用建筑或厂房的屋面。
建筑屋面坡度系数i为屋面最低与最高点的高度差（相对于水平面）与最低点、最高点之间水平距离之比。
光伏发电系统设计计算公式1.变换效率η= Pm（电池片的峰值功率） /A （电池片面积）× Pin（单位面积的入射光功率）此中：Pin=1KW/㎡=100mW/cm2。
2.充电电压Vmax=V额×1.43 倍3.电池组件串并联3.1 电池组件并联数 =负载日均匀用电量（ Ah）/ 组件日均匀发电量（ Ah）3.2 电池组件串连数 =系统工作电压（ V）×系数1.43/ 组件峰值工作电压（ V）4.蓄电池容量蓄电池容量 =负载日均匀用电量（ Ah）×连续阴雨天数 / 最大放电深度5均匀放电率均匀放电率（ h）=连续阴雨天数×负载工作时间 / 最大放电深度6.负载工作时间负载工作时间（ h）=∑负载功率×负载工作时间 / ∑负载功率7.蓄电池7.1 蓄电池容量 =负载均匀用电量（ Ah）×连续阴雨天数×放电修正系数 / 最大放电深度×低温修正系数7.2 蓄电池串连数 =系统工作电压 / 蓄电池标称电压7.3 蓄电池并联数 =蓄电池总容量 / 蓄电池标称容量8.以峰值日照时数为依照的简略计算8.1 组件功率 =(用电器功率×用电时间 / 当地峰值日照时数 ) ×消耗系数消耗系数：取 1.6～2.0依据当地污染程度、线路长短、安装角度等8.2 蓄电池容量 =(用电器功率×用电时间 / 系统电压 ) ×连续阴雨天数×系统安全系数系统安全系数：取 1.6～2.0，依据蓄电池放电深度、冬天温度、逆变器变换效率等9.以年辐射总量为依照的计算方式组件（方阵） =K×（用电器工作电压×用电器工作电流×用电时间） / 当地年辐射总量有人保护 +一般使用时， K 取 230：无人保护 +靠谱使用时， K 取 251：无人保护 +环境恶劣 +要求特别靠谱时， K 取 27610.以年辐射总量和斜面修正系数为依照的计算10.1 方阵功率 =系数 5618 ×安全系数×负载总用电量 / 斜面修正系数×水平面年均匀辐射量系数 5618：依据充放电效率系数、组件衰减系数等：安全系数：依据使用环境、有无备用电源、能否有人值守等，取1.1～1.310.2 蓄电池容量 =10×负载总用电量 / 系统工作电压： 10：无日照系数（关于连续阴雨不超出 5 天的均合用）11.以峰值日照时数为依照的多路负载计算11.1 电流组件电流 =负载日耗电量（ Wh）/ 系统直流电压（ V）×峰值日照时数（ h）×系统效率系数：委婉电池充电效率0.9，逆变器变换效率0.85，组件功率衰减 +线路消耗 +尘埃等0.9.详细依据实质状况进行调整。

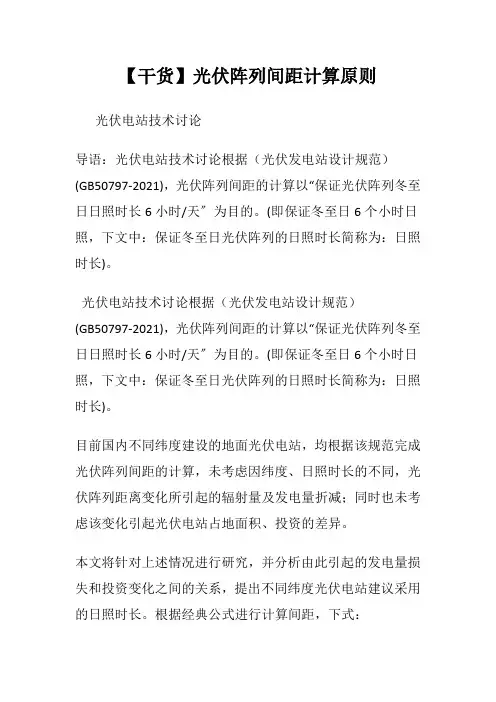

【干货】光伏阵列间距计算原则光伏电站技术讨论导语：光伏电站技术讨论根据（光伏发电站设计规范）(GB50797-2021)，光伏阵列间距的计算以“保证光伏阵列冬至日日照时长6小时/天〞为目的。
(即保证冬至日6个小时日照，下文中：保证冬至日光伏阵列的日照时长简称为：日照时长)。
光伏电站技术讨论根据（光伏发电站设计规范）(GB50797-2021)，光伏阵列间距的计算以“保证光伏阵列冬至日日照时长6小时/天〞为目的。
(即保证冬至日6个小时日照，下文中：保证冬至日光伏阵列的日照时长简称为：日照时长)。
目前国内不同纬度建设的地面光伏电站，均根据该规范完成光伏阵列间距的计算，未考虑因纬度、日照时长的不同，光伏阵列距离变化所引起的辐射量及发电量折减；同时也未考虑该变化引起光伏电站占地面积、投资的差异。
本文将针对上述情况进行研究，并分析由此引起的发电量损失和投资变化之间的关系，提出不同纬度光伏电站建议采用的日照时长。
根据经典公式进行计算间距，下式：本文首先根据上式推算不同日照时长条件下全年逐天光伏阵列被遮挡的时段，可计算出全年逐天水平地面接受的辐射量。
进而得出光伏阵列倾斜面全年可利用辐射量率(即：可发电量率)。
同时，根据上式可得上述约束条件下的光伏阵列间距，进而得到光伏电站单位MWp占地面积。
因占地面积的变化将引起光伏电站部分材料投资变化(例如：电缆投资)、土地费用变化等。
为简化投资变化的计算，光伏电站造价取值原则如下：1)电站除因占地引起的设备、材料投资变化外，其它投资不变；2)光伏组件单价取4.5元/Wp、逆变器单价取0.5元/Wp。
其它材料价格均参考电力定额价格；3)不考虑因地形变化引起的投资变动；4)土地征占根据有偿、无偿两种方式分别计算，土地价格取0.5万元/亩。
