铸铁镶铜闸门嘉鸿阀门有限公司铸铁镶铜闸门一．概述及用途:铸铁镶铜闸门是嘉鸿阀门有限公司吸收国内外先进结构和工艺，而进行设计改进的一种给排水和污水处理的理想设备。
本闸门的制造加工符合建设部CJ/T300-1992标准和美国AWWA标准。
广泛应用于市政、石油、化工、电站、冶金、煤碳、轻工、食品、制药、水利、污水处理等给排水工程中。
对公称压力为0.1Mpa以下的用在管道口和交汇窖井、泥沙地、污水渠道、原站井水口、清水池等，用以截止、疏通水流或调节水位。
并可与手动、电动、液动启闭机组合配套使用，实现现场操作或远距离集中控制，还可与微机联动控制。
二．结构特点：本闸门是由门框、闸板、导轨、密封条、可调整密封机构等部件组成。
本闸门具有结构简单，密封性好、耐磨性强、操作简单、安装方便，使用寿命长、规格齐全、适应性广等特点。
三．闸门主要技术参数：参数名称渗水量(L/min.m) 最大水头m工作介质安装方式正常水压方向门框距边壁距离正向反向镶铜铸铁圆闸门0.72 1.25 正向10反向或污锤状面迎 >300注：水头超过10m的闸门需另外注明四．主要零件材料零件名称材料门框、闸板、Ht200螺杆1Cr18,2Cr13,Ni9Ti13,.304,316密封面Zcu8-2-2五．安装形式：六．启闭机与闸门布置：注：1、水头(H)指最高水位至闸门底部高度；2、以上表中启闭力为承受正压力状态下；3、表中吨位已含闸板自重，不含予启力；4、预气力大小与闸门的块数量，斜度及加工精度有关，一般为开启力的60%~100%；5、选用启闭机的力一般取1.6~2倍的开启力；6、其它规格闸门的启闭力根据承压力面积参考本表取近似值。
七．安装事宜：1、安装前，要首先检查竖框与横框之间、闸板与闸板之间（指多块闸板组合的闸门）的连接螺丝，是否在运输装卸中引起松动，它们的接茬是否错牙，要调整成一个平面，检查闸板与闸槽的间隙，保证闸槽与闸板的间隙不大于0.08mm，如有间隙可以调节闭紧装置。
铸铁镶铜闸门技术说明一、设备清单（一）清单*********水厂一期二次提质改造工程C04采购包采购的设备为机械设备，主要设备如下。
（二）C04包配套设施C04分包设备清单中的各项主要设备还包括系统配套的附属设备、附件及固定件，均需成套提供，以保证系统安全、有效、可靠的运行。
清单中所列为必须提供的设施，但不限于这些设施。
（1）C04-01 电动圆形闸门配套设施清单（2）C04-02 电动圆形闸门配套设施清单二、设备技术参数C04设备包中各主要设备技术参数单列如下。
1、C04-01技术参数设备名称：电动圆形闸门套数：1套安装地点：水河取水泵房集水井内启闭方式：手电两用启闭配套供应手电两用启闭机规格：Φ1600mm闸门形式：双向止水附壁式安装上开式安装高度：门洞中心至平台距离11.8m最大水压：0.25MPa渗漏量指标：当正向承压应≤0.72L/min.m当反向承压应≤1.25L/min.m手动操作力：<150N供电电源: 380V，50HZ启闭机电动装置要求：与启闭机配套的电动装置为户外型分体式电动装置。
外防护等级为IP68以上，免维护，无故障开关次数不少于20000次。
驱动电机的连续运转时间不少于30min。
应带高精度行程开关和位置指示装置。
材质要求：●门框、门体、楔座：QT400球墨铸铁密封面、楔块：ZcuSn5pb5Zn5锡铅青铜丝杆、轴导架：不锈钢304紧固件：1Cr18Ni9Ti不锈钢螺栓、螺母、垫圈：不锈钢304启闭机座、壳体材质：球墨铸铁QT450-10启闭机传动机构：合金钢●具体安装尺寸详水河取水泵房设计图纸。
2、C04-02技术参数设备名称：电动圆形闸门套数：2套安装地点：水河取水泵房集水井内启闭方式：手电两用启闭配套供应手电两用启闭机规格：Φ1600mm闸门形式：双向止水附壁式安装上开式安装高度：门洞中心至平台距离10.80m最大水压：0.25MPa渗漏量指标：当正向承压应≤0.72L/min.m当反向承压应≤1.25L/min.m手动操作力：<150N供电电源: 380V，50HZ启闭机电动装置要求：与启闭机配套的电动装置为户外型分体式电动装置。
铸铁镶铜方闸门的主要参数1.型号与规格：方闸门：明杆式 ZMF DN200～DN2500mm2.铸铁镶铜方闸门主要性能指标： a）闸门密封面配合间隙≤0.1㎜，密封座厚度大于10㎜。
b）密封面每米长度渗水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m c）公称压力≤0.1Mpa；密封试验压力0.1Mpa。
d）工作环境：温度-20℃～120℃湿度：95% 工作介质：水与污水PH值：5～10 e）安装位置：正常状态下正向迎水、处于铅垂状态。
f）最大工作水头：单向受压：正向：10m 反向：5m 双向受压：均为10m g）启闭速度：不小于0.2m/min，不大于1.5m/min。
h）闸框距边壁距离≥300㎜，距池底距离≥150㎜～250㎜。
铸铁镶铜方闸门与启闭机链接后的调试过程1、闸门应注意闸板的上、下极限位置，不能超限，以免损坏闸门或启闭机。
2、闸门在起闭过程中如有异常情况应立即停止使用，及时检查修理。
3、闸门在关闭时距闸底10公分处，暂停2分钟，让激流冲净底门槽内杂物，然后再将闸门关闭。
螺杆式启闭机 1、一定要保持基础布置平面水平180o；启闭机底座与基础布置平面的接触面积要达到90%以上；螺杆轴线要垂直闸台上衡量的水平面；要与闸板吊耳孔文和垂直，避免螺杆倾斜，造成局部受力而损坏机件。
2、将启闭机置于安装位置。
把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入启闭机，当螺杆从启闭机上方露出后，再套上限位盘。
螺杆的下方与闸门连接。
3、启闭机的基础建筑物安装必须稳固安全。
机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。
4、安装启闭机根据闸门起吊中心线，找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5m m。
然后浇注二期混凝土或与预埋钢板连接。
5、起闭机电气设备的安装，符合图纸及说明书的规定，全部电气设备均可靠的接地。

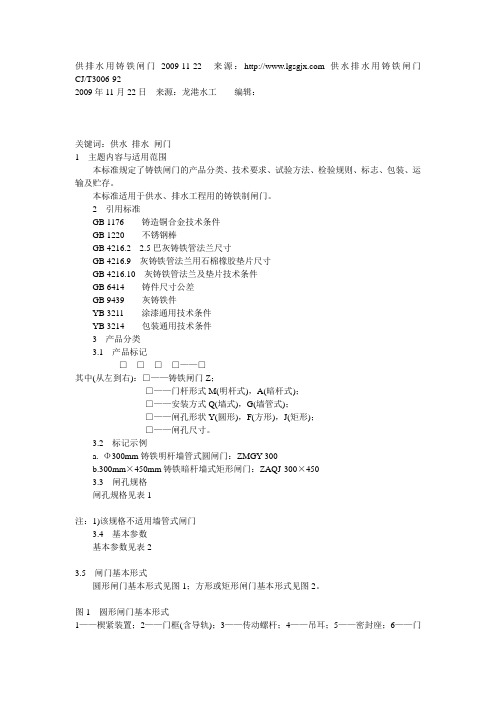

供排水用铸铁闸门2009-11-22 来源：供水排水用铸铁闸门CJ/T3006-922009年11月22日来源：龙港水工编辑：关键词：供水排水闸门1主题内容与适用范围本标准规定了铸铁闸门的产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于供水、排水工程用的铸铁制闸门。
2引用标准GB 1176铸造铜合金技术条件GB 1220不锈钢棒GB 4216.2 2.5巴灰铸铁管法兰尺寸GB 4216.9灰铸铁管法兰用石棉橡胶垫片尺寸GB 4216.10灰铸铁管法兰及垫片技术条件GB 6414铸件尺寸公差GB 9439灰铸铁件YB 3211涂漆通用技术条件YB 3214包装通用技术条件3产品分类3.1产品标记□□□□——□其中(从左到右)：□——铸铁闸门Z；□——门杆形式M(明杆式)，A(暗杆式)；□——安装方式Q(墙式)，G(墙管式)；□——闸孔形状Y(圆形)，F(方形)，J(矩形)；□——闸孔尺寸。
3.2标记示例a. Φ300mm铸铁明杆墙管式圆闸门：ZMGY-300b.300mm×450mm铸铁暗杆墙式矩形闸门：ZAQJ-300×4503.3闸孔规格闸孔规格见表1注：1)该规格不适用墙管式闸门3.4基本参数基本参数见表23.5闸门基本形式圆形闸门基本形式见图1；方形或矩形闸门基本形式见图2。
图1圆形闸门基本形式1——楔紧装置；2——门框(含导轨)；3——传动螺杆；4——吊耳；5——密封座；6——门板；7——吊块螺母图2方形或矩形闸门基本形式1——楔紧装置；2——门框(含导轨)；3——传动螺杆；4——吊耳；5——密封座；6——门板；7——吊块螺母4技术要求铸铁闸门应符合本标准的要求，并按照规定程序批准的图样和技术文件制造。
4.1铸件4.1.1灰铸铁的机械性能应符合GB 9439规定。
铸造铜合金的机械性能应符合GB 1176规定。
4.1.2铸铁件表面所附有的型砂、氧化皮、冒口、浇口和多肉等应清除干净。
暗杆式铸铁镶铜闸门结构特点及原理今天咱们来唠唠暗杆式铸铁镶铜闸门这个有趣的家伙。
咱先说说它的结构特点哈。
这暗杆式铸铁镶铜闸门啊，从名字就能看出个大概来。
它是铸铁做的主体框架呢，铸铁这材料可实在，就像一个敦实的大汉，稳稳当当的。
为啥要用铸铁呢？铸铁的强度比较高呀，能够承受住不少的压力，就像一个坚强的卫士，守护着它要控制的水流或者其他介质。
再看看那镶铜的部分，这可就像是给这个“大汉”穿上了一层精致的铠甲。
铜这种材料在水中有很好的抗腐蚀性能，就像一个小小的魔法护盾。
你想啊，在水里泡着，要是没有这层“护盾”，时间长了肯定会被腐蚀得不成样子。
这镶铜的设计，既利用了铜的抗腐蚀优点，又结合了铸铁的强度，简直是绝配。
这闸门的暗杆设计也很有门道。
暗杆，就是说它的螺杆是隐藏在闸门内部的。
这就像是一个低调的高手，把自己的厉害之处都藏起来了。
这种设计让整个闸门看起来更加简洁美观，没有那些外露的杆件晃来晃去的。
而且啊，暗杆的存在不会影响到周围的环境，不会因为有个长长的杆子在外面，一不小心就磕着碰着啥的。
那这个暗杆式铸铁镶铜闸门的工作原理又是啥样的呢？当我们要关闭这个闸门的时候，就像是给它下了一个“睡觉”的指令。
通过转动手轮，手轮就像是一个指挥棒。
这个手轮带动着内部的螺杆开始旋转，螺杆就像一个勤劳的小螺丝，一点一点地把闸板往下拉。
闸板呢，就听话地朝着闸槽的方向移动，慢慢地把通道给堵住。
这个过程就像是给水流或者其他介质设置了一道屏障，告诉它们“此路不通啦”。
而当要打开闸门的时候，就反过来操作手轮。
手轮一转，螺杆就像一个温柔的助手，把闸板缓缓地往上抬。
闸板一抬起来，原本被堵住的通道就又畅通无阻啦，水流或者其他介质就可以欢快地通过了。
整个过程就像是一场精心编排的舞蹈，每个部件都按照自己的节奏和指令在动。
你可别小看这个闸门哦。
在很多地方都有它的身影呢。
比如说在农田灌溉的水渠里，它就像一个贴心的小管家。
当农田不需要水的时候，它就紧紧关闭，把水拦住，不让一滴水浪费；当庄稼们都渴得不行的时候，它又及时打开，让清凉的水滋润着每一寸土地。
新疆天龙矿业股份有限公司电解铝技改配套（2×200MW）发电机组工程水工专业合金铸铁镶铜方闸门及启闭机技术规范书新疆天龙矿业股份有限公司新疆电力设计院2010年12月乌鲁木齐目录1 总则 (1)2 设计条件 (2)3 设备主要技术参数 (2)4 设备技术要求 (2)5 质量保证、试验及验收 (5)6 供货范围 (5)7 设备监造（检验）和性能验收试验 (6)8 技术资料的提供 (8)9 技术资料要求及交付进度 (8)10 调试及技术服务 (8)11 包装运输 (9)12 其他 (9)1 总则1.1本技术规范书仅适用于新疆天龙矿业股份有限公司电解铝技改配套（2×200MW）发电机组工程水工专业所配套的合金铸铁镶铜方闸门、启闭机及其附件设备。
它包括本体及其附件和执行机构的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2招标人在本技术规范书中所提及的要求和供货范围都是最低限度的要求，并未对一切技术细节作出规定，也未充分地引述有关标准和规范的条文，但投标人应保证提供符合本技术规范书和现行工业标准的、全新的、功能齐全的优质产品及优质服务。
1.3投标人所提供的产品，必须是技术和工艺成熟先进，且已设计、制造过多台同类产品，具有十分优良的制造、运行业绩，并经多年连续运行和使用实践检验证明是成熟可靠的优质产品。
1.4投标人应对其供货范围内的所有产品质量负有全责，包括其分包和外购的产品。
1.5投标人供货的产品如果由于设计、制造质量问题而导致机组无法正常投产、供货设备无法长期连续、安全、经济、稳定、可靠地运行，无法满足所有技术性能要求，则投标人必须为此负全部责任。
1.6如投标人没有以书面形式对本技术规范书的内容和条文提出异议（或差异），则招标人可认为投标人已完全接受和同意本技术规范书的要求。
如有异议（或差异），不论是多么微小，都应在投标文件中以“对技术规范书的意见和同技术规范书的差异”书面提出（必须填写在投标文件的差异表中）。
SFZB铸铁镶铜闸门（技术文件）江苏环球环境工程集团有限公司铸铁镶铜闸门技术描述（一）供货范围本公司为该项目提供的明杆附壁式方闸门为成套设备，整套装置包括如下：门框、门体、导轨；楔紧装置、密封面；启闭机；传动丝杆、杆导架；控制箱；此外，配备安装用所有的连接件及基础螺栓等安全和有效运行所必须的附件及工具。
（二）简述及工作原理本闸门按照“CJ/T3006-92供水排水用闸门”标准及招标文件要求尺寸进行设计和制造。
闸门采用明杆式结构形式，平面加筋型、附壁式安装，适用于安装在墙上的升杆式圆型孔口闸门，其平整的内底与井壁紧密贴合。
闸门的工作原理是闸门由启闭机带动启闭螺母转动，在梯形螺纹作用下使丝杆带动闸门门体上下运行，以达到截断或疏通水流的作用。
（三）技术参数表（I）主要技术性能要求单位数值品牌环水型号-- SFZB-1400×1400型数量套 1安装结构形式-- 明杆式、附壁式、双向止水基本性能参数闸门规格mm 1400×1400闸门内外最大水位差m 4.1传动方式-- 蜗轮蜗杆启闭机品牌-- 江苏常州兰阀启闭形式-- 手电两用防护等级-- IP65绝缘等级-- F防爆等级-- dⅡBT4防腐等级-- WF2电源-- 380V/3PH/50Hz手动操作力N ≤150全开、全关（限位开关）-- 欧姆龙主要各部件材质门框-- 球墨铸铁，QT450-10门体-- 球墨铸铁，QT450-10连接板、中间支架-- Q235B密封件-- EPDM（三元乙丙橡胶）螺杆、螺栓和螺母-- 不锈钢06Cr19Ni10接线盒防护等级-- IP65（四）主要部件与结构特点它主要由门框、门体、导轨、楔紧装置、密封条、传动丝杆、杆导架、启闭机等部件构成。
1、门框门框采用球墨铸铁整体浇铸而成，并经时效处理，具有足够的断面，以满足使用要求。
门框两侧自带导槽，经精加工之后作门体升降的导轨。
闸框下部距底板h不大于80mm，阀框与池壁双重密封。
资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。
铸铁镶铜闸门
浙江永嘉县双金自控阀门厂
销售热线:
铸铁镶铜闸门
一．概述及用途:
铸铁镶铜闸门是我厂吸收国内外先进结构和工艺, 而进行设计改进的一种给排水和污水处理的理想
设备。
本闸门的制造加工符合建设部CJ/T300-1992标准和美国AWWA标准。
广泛应用于市政、石油、化工、电站、冶金、煤碳、轻工、食品、制药、水利、污水处理等给排水工程中。
对公称压力为0.1Mpa以下的用在管道口和交汇窖井、泥沙地、污水渠道、原站井水口、清水池等, 用以截止、疏通水流或调节水位。
并可与手动、电动、液动启闭机组合配套使用, 实现现场操作或远距离集中控制, 还可与微机联动控制。
二．结构特点:
本闸门是由门框、闸板、导轨、密封条、可调整密封机构等部件组成。
本闸门具有结构简单, 密封性好、耐磨性强、操作简单、安装方便, 使用寿命长、规格齐全、适应性广等特点。
三．闸门主要技术参数:
注: 水头超过10m的闸门需另外注明
四．主要零件材料
五．安装形式:
六．墙式预埋螺栓处理方法:
七．启闭机与闸门布置:。
4.1 铸铁镶铜闸门4.1.1 总述本节规定了铸铁镶铜闸门的设计、制造、工厂试验的技术要求。
总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备必须是一个制造商的最终产品。
本节设备应依据第二部分中“单位及标准”要求应用合适的参考标准。
4.1.2 招标设备清单与性能要求主要性能参数如下：闸板压向门框最大压力为0.1Mpa；闸板压离门框最大压力为0.025Mpa；正向渗漏量不大于1.0L/m.min。
反向渗漏量不大于2.0L/m.min。
4.1.3 供货范围15套完整的闸门、启闭机，主要包括启闭机、门框、闸板、轴导架和紧固螺栓。
每台闸门应成套地配备安全、有效及可靠运行所需的附件。
4.1.4 资料提交供方应提交下列资料但不限于以下内容：—设备的详图及说明，表明所有的安装尺寸及材料；—详细设备的性能说明；—安装、维修、运行手册；—安装方法的详细描述及安装精度规定；—试运转前的调试及检测要求；—闸门控制箱的接线图及控制原理图；—设备各部分的重量。
4.1.5 经验及资格制造商应有5年以上的该设备制造资历，并出示5个以上的用户的证明。
4.1.6 技术要求每个闸门应成套地配备启闭机。
手电两用启闭机本体应配有电控设备及起动停机按钮，并可将闸门的开/关状态信号送至PLC。
并留有运程开关的PLC接口。
电动机的防护等级为IP54。
闸门应为垂直安装的明杆式镶铜铸铁方（圆）闸门，每种闸门在污水中都应能适合于正反向水压条件。
丝杆材质为不锈钢，丝杆套用不锈钢制作并带有有机玻璃观察窗。
闸门主要有门框、闸板、带有锡青铜的金属密闭面及可调楔型压块等组成，闸门应具有结构坚固、耐磨耐蚀性强、安装使用方便的特点。
当闸门长期使用密封面磨损时，则可调整楔块位置，便能恢复原密封性能。
A．一般要求在最大工作水头下，闸门部件拉伸强度的安全系数不小于5。
并在计算的基础上增加2mm的腐蚀余量。
B．闸框闸框应加工成方形，以便与沟槽断面相匹配。
铸铁闸门及启闭机安装说明及操作手册work Information Technology Company.2020YEAR系列铸铁镶铜闸门及启闭机安装使用说明及操作手册新河县黄河水利机械厂一、总体结构及安装方式1、本公司的铸铁镶铜闸门结构及安装方式齐全，按结构可分为：单向升杆式方、圆闸门(型号：SFZ、SYZ)；单向暗杆式方、圆闸门(型号：AFZ、AYZ)；双向升杆式方、圆闸门(型号：SSFZ、SSYZ)；启闭机按结构分为：手轮式（型号：QSL）、手摇式（型号：QSY）、手电两用式（型号：QDA）及双吊点式（型号：QDS、QSS）如下图所示SFZ型 SYZ型AFZ型 AYZ型SSFZ型 SSYZ型QSL型 QSY型 QDA型QDS型 QSS型2、按安装方式可分为：a)靠壁式：适用于圆闸门φ200-φ1200，方闸门300-1000等单向闸门的安装，土建预留孔比闸门口径大100mm。
b)附壁式：适用于所有规格的单向及双向闸门的安装，土建预留与闸门口径相同。
靠壁式附壁式法兰式下开式c)法兰式：适用于所有规格的单向及双向圆闸门的安装，穿墙管的法兰密封面尺寸应与闸门的法兰密封面尺寸一致，穿墙管应伸出墙面150-200mm以确保安装，当穿墙管为钢管时，需与闸门法兰配制一只钢法兰，安装时两法兰装配后再与穿墙管焊接，法兰标准为：JB/T81-94，。
d)平底式：适用于泥沙量较大，特别有块状物容易在闸门前造成堵塞的场合。
e)下开式：适用于上开时无空间的场合，只适用于单向闸门安装。
f)自撑式：适用于渠道安装，上部无法设置启闭机平台的场合。
下开式自撑式3、二、供货分散程度：1.型当闸门通径≤Φ1200或≤1000×1000时，闸门为整体供货。
2.型当闸门通径＞Φ1200或＞1000×1000时，除导轨外为整体供货。
3.配套启闭机、丝杆以及轴导架等合理包装后供货。
三、安装前的准备1.查看发货清单，清点货物数量及紧固件、备件等数量是否与清单一致，同时做好货物的保管工作。
