路虎的电路图基础知识

路虎发现神行新技术亮点(上)作者：暂无来源：《汽车维修与保养》 2016年第3期路虎发现神行国产车型于2015年10月29日上市，该车型采用了一些前所未有的技术，本文将对此作以介绍。

一、网络通讯1.网络拓扑图路虎发现神行采用新一代的多路CAN总线系统，使用4个不同速度的独立总线网络，拓扑图如图1所示。

控制模块被分成4组，安装到其相应的网络上，这4 组网络分别是：①PT-HS CAN，动力传动系统；②CH-HS CAN，底盘；③BO-MS CAN，车身；④CO-MS CAN，舒适系统。

2.终端电阻该车型每个网络架构均保留相同的双绞线，通过2个120Ω的端接电阻器形成并联电路，端接电阻器位置和电阻值列于表1。

3.诊断插座该车型中网络通讯诊断插座的针脚情况列于表2。

4.说明与操作该车型中每个网络都相互独立地运行，使各个网络的总线负载和稳定性得到了优化。

为了增强车辆系统的功能，任何连接到CAN总线的控制模块均能够与连接到CAN总线的任何其他控制模块进行通信，而不论它们连接的是哪个网络。

为了防止网络故障并降低网络负载，一些控制模块连接多个网络，一旦发生网络故障，控制模块仍可将基本数据传输到其他网络连接，这使得该网络上的模块能够正常运行。

这些模块不负责将信息从一个网络传输到另一个网络，尽管它们有两个CAN连接，但网络仍被有效地分隔。

网关的多CAN收发器允许同时连接所有网络。

CPU能够执行多个信息筛选和信息存储缓冲。

任何信息，不论运行速度或优先级如何，均可通过网关非常高效地从一个网络传输到另一个网络，同时对网络运行负载的干扰很小。

二、主动传动系统1.主动传动系统概述构成主动传动系统回路的主要部件包括动力传递单元(PTU)、三件式传动轴、液压阀块和四轮驱动控制模块、后驱动单元(RDU)，如图2所示。

主动传动系统功能特点如下。

(1)通过在300ms内接合四轮驱动，从而在地面附着系数较小的情况下增大牵引力。

(2)通过使用安装在后驱动单元上的离合器盘增大或减小单侧后轮上的扭矩来改变车辆动力。

路虎维修手册电路图语言：中文Chinese 、英文English。

D.路虎2015年路虎Discovery Sport L550原厂维修手册2014-2015年路虎Freelander2 L359原厂维修手册2014-2015年路虎Range Rover Sport L494原厂维修手册2012-2013年路虎Range Rover Sport L320 原厂维修手册2013-2015年路虎Range Rover L405原厂维修手册2013-2015年路虎Discovery4 L319原厂维修手册2012-2015年路虎Range Rover Evoque L538原厂维修手册2009-2015年路虎卫士Defender L316原厂维修手册2008-2015年路虎Freelander2 L359原厂维修手册2007-2012年路虎Range Rover Sport L320原厂维修手册2005-2007年路虎Discovery3 L319原原厂维修手册2006-2012年路虎Range Rover L322原厂维修手册2008-2009年路虎Discovery3 L319原厂维修手册2011-2012年路虎Discovery 4 L319原厂维修手册2009-2015年路虎系列车型修数据规格资料2015年路虎年Discovery Sport车型DTC故障代码及诊断帮助信息2012-2015年Range Rover Evoque车型DTC故障代码及诊断帮助信息2010-2015年路虎Discovery4车型DTC故障代码及诊断帮助信息2008-2015年Range Rover Sport车型DTC故障代码及诊断帮助信息2008-2015年Freelander2车型DTC故障代码及诊断帮助信息JLR维修手册(第一册)描述与运作JLR维修手册（第二册）修理指南JLR维修手册(第三册)电路图2006-2015路虎Range Rover Sport电路图与电器元件维修信息说明2006-2014年路虎Discovery电路图与电器元件维修信息说明2008-2015路虎Freelander2电路图与电器元件维修信息说明2012-2015年Range Rover Evoque电路图与电器元件维修信息说明2015年Discovery Sport/L550原厂电路图2015路虎卫士Defender/L316原厂电路图2015路虎Range Rover Sport/L494原厂电路图2015年路虎Range Rover/L405原厂电路图2015路虎Range Rover Evoque/L538原厂电路图2015年路虎Freelander2/L359原厂电路图2015路虎Discovery4/L319原厂电路图2014Range Rover Evoque/L538原厂电路图2014年Range Rover (All New)/L405原厂电路图2014年Range Rover Sport/L494原厂电路图2013年Range Rover Evoque/L538电路图2013年Discovery4原厂电路图2013年Freelander2原厂电路图2013年Range Rover Sport电路图2012年Range Rover Evoque汽油机原厂电路图2012年Range Rover Evoque柴油机原厂电路图2006年New Range Rover原厂电路图2007年New Range Rover原厂电路图2008年New Range Rover原厂电路图2009年Range Rover Sport原厂电路图2010年Range Rover Sport原厂电路图2011年New Range Rover原厂电路图2012年New Range Rover原厂电路图2012年Range Rover Sport原厂电路图2006年Discovery3原厂电路图2007年Discovery3原厂电路图2008年Discovery3原厂电路图2009年Discovery3原厂电路图2011年Discovery4原厂电路图2010年Discovery4原厂电路图2011年Discovery4原厂电路图2012年Discovery4 原厂电路图2008年Freelander2原厂电路图2009年Freelander2原厂电路图2011年Freelander2原厂电路图2012年Freelander2柴油机原厂电路图2012年Freelander2汽油机原厂电路图2006年Freelander2原厂电路图2007年Defender原厂电路图2011年Defender原厂电路图2012年Defender原厂电路图路虎一级技师培训-路虎车型介绍路虎一级技师培训--路虎电路图知识技术培训路虎一级技师培训- IDS诊断与测试技术培训路虎一级技师培训-路虎SDD诊断电脑使用技术培训路虎一级技师培训-路虎底盘系统技术培训路虎一级技师培训--路虎发动机技术培训路虎一级技师培训--路虎变速箱技术培训路虎一级技师培训-路虎车身电器系统技术培训路虎一级二级技师测评复习试题路虎二级技师培训--路虎新揽胜极光技术介绍路虎二级技师培训--路虎胎压监测系统技术培训路虎二级技师培训--路虎四轮驱动系统技术培训路虎二级技师培训--路虎数据总线网络管理技术培训路虎二级技师培训--路虎汽油机技术培训路虎二级技师培训--路虎柴油机技术培训路虎二级技师培训--路虎空调系统技术培训路虎二级技师培训--路虎空气悬挂系统技术培训路虎二级技师培训--路虎电控发动机管理系统技术培训路虎三级技师培训--JLR新款发动机电子管理系统诊断技术培训路虎三级技师培训--路虎ABS、TCS系统技术培训（包含内训及考题）路虎三级技师培训--路虎TPMS系统技术培训（包含内训及考题）路虎三级技师培训--路虎ZF与JATCO自动变速器技术培训（包含内训及考题）路虎三级技师培训--路虎底盘悬挂与制动系统技术培训（包含内训及考题）路虎三级技师培训--路虎电子驻车制动系统技术培训（包含内训及考题）路虎三级技师培训--路虎分动器及差速器技术培训（包含内训及考题）路虎三级技师培训--路虎空调系统技术培训（包含内训及考题）路虎三级技师培训--路虎全地形反馈系统技术培训（包含内训及考题）路虎三级技师培训--路虎自适应巡航ACC系统技术培训（包含内训及考题）路虎差速器分动箱后桥全地形反馈系统培训路虎揽胜运动LR538培训手册JLR D4无钥匙进入系统内训师课程新型路虎技术特训课程JLR 导航专题培训JLR认证技师自学课程发现三全车诊断高级电器培训路虎新款发动机管理系统培训1路虎新款发动机管理系统培训2路虎新款发动机管理系统培训3路虎诊断电脑使用方法技师培训L405上市培训神行者2培训路虎极光全车系统培训路虎揽胜运动版培训路虎发动机培训路虎技师基础培训路虎的电路图基础知识培训路虎车载导航系统安装培训路虎底盘及空气悬挂培训路虎车身电器系统培训JLR柴油车电气系统培训路虎柴油产品自学手册路虎变速箱系统培训路虎V8发动机培训JLR新型柴油机技术培训新型柴油机技术研讨英文版路虎培训资料路虎技术视频JLR简写代码JLR防盗匹配改装2010年路虎区域案例研讨2011年路虎区域案例研讨2012年路虎区域案例研讨2007年路虎技术通报2008年路虎技术通报2009年路虎技术通报2010年路虎技术通报2011年路虎技术通报2012年路虎技术通报2013年路虎技术通报2014年路虎技术通报2015年路虎技术通报E.奥迪奥迪A1技术培训学习手册奥迪A2技术培训学习手册奥迪A3技术培训学习手册奥迪A4L技术培训学习手册奥迪A5技术培训学习手册奥迪A6LC6技术培训学习手册奥迪A6LC7技术培训学习手册奥迪A7技术培训学习手册奥迪A8D3技术培训学习手册奥迪A8LD4技术培训学习手册奥迪Q3技术培训学习手册奥迪Q5技术培训学习手册奥迪Q7技术培训学习手册奥迪R8技术培训学习手册奥迪RS技术培训学习手册奥迪S8技术培训学习手册奥迪TT技术培训学习手册奥迪工厂技师基础培训奥迪技师考试资料奥迪防盗系统高级培训新款奥迪A4L A6L A7技术高级培训新款奥迪Q3 Q5技术高级培训新款奥迪A8L Q7 技术高级培训新款奥迪编码、匹配、数据流新款奥迪SVM行动升级代码奥迪V AS、ODIS诊断技术培训新款奥迪系列发动机技术高级培训新款奥迪系列变速箱技术高级培训新款奥迪系列底盘技术高级培训新款奥迪混合动力技术培训新款奥迪系列空调技术高级培训新款奥迪系列电器技术基础培训新款奥迪系列电器诊断技术高级培训奥迪A5 ITV多媒体视频培训奥迪Q5 ITV多媒体视频培训奥迪Q7 ITV多媒体视频培训奥迪A7 ITV多媒体视频培训奥迪新A6L ITV多媒体视频培训奥迪新A8L ITV多媒体视频培训奥迪新型电器系统ITV多媒体视频培训新款奥迪防盗系统ITV多媒体视频培训新款奥迪双离合变速箱ITV多媒体视频培训2011年SOST专题培训第一期+TPI通告2011年SOST专题培训第二期+TPI通告2012年SOST专题培训第一期+TPI通告2012年SOST专题培训第二期+TPI通告2012年SOST专题培训第三期+TPI通告2013奥迪SOST专题培训第一期+TPI通告2013奥迪SOST专题培训第二期+TPI通告2013奥迪SOST专题培训第三期+TPI通告2014奥迪SOST专题培训+TPI通告奥迪车辆重要TPI（技术经理现场看车）奥迪年度重点技术议题汇总寶馳名車國際服務中心Bao Chi Super luxury car International Service Center ==持久更新。

识读汽车电路图的基础知识随着汽车工业的发展，现代汽车电器设备日益增多，汽车电路也日趋复杂。

要修好汽车电器设备必须读懂和掌握汽车电路图。

下面我主要介绍一下汽车电路图的种类和识读电路图的基本方法。

一、电路图的种类和基本特点汽车电路图常见的表达方式有线路图、原理图和线束图等3种。

1、线路图是传统的汽车电路图表达方式，它将汽车电器在车上的实际位置相对应地用外形简图表示在电路图上，再用线条将电路、开关、保险装置等和这些电器一一连接起来。

线路图的特点是：由于电器设备的外形和实际位置都和原车一致，因此，查找线路时，导线中的分支、接点很容易找到，线路的走向和车上实际使用的线束的走向基本一致。

其缺点是：线条密集、纵横交错，导致读图和查找、分析故障时，非常不方便。

识读线路图的要点是：对该车所使用的电器设备结构、原理有一定的了解，对其电器设备规范比较清楚；通过识读认清该车所有电器设备的名称、数量以及它们在汽车上的实际安装位置；通过识读认清该车每一种电器设备的接线柱的数量、名称，了解每一接线柱的实际意义。

原理图的特点2、原理图是用国家统一规定的图形符号，把仪器及各种电器设备，按电路原理，由上到下合理地连接起来，然后再进行横向排列。

原理图的特点是：对线路图作了高度地简化，图面清晰、电路简单明了、通俗易懂、电路连接控制关系清楚，有利于快速查找与排除故障。

识读原理图的要点是：识读各电器设备的各接线柱分别和哪些电路设备的哪个接线柱相连；识读电路设备所处的分线路走向；识读分线路上的开关、保险装置、继电器结构和作用。

3、线束图是汽车制造厂，把汽车上实际线路排列好后，并将有关导线汇合在一起扎成线束以后画成的树枝图。

线束图的特点是：在图面上着重标明各导线的序号和连接的电器名称及接线柱的名称、各插接器插头和插座的序号。

安装操作人员只要将导线或插接器按图上标明的序号，连接到相应的电器接线柱或插接器上，便完成了全车线路的装接，该图有利于安装与维修，但不能说明线路的走向，线路简单。

LGW,0.35D,2785YN,0.5D,450YB,0.5D,490W,4.0,240YG,0.5D,1735BN,0.5D,100YW,0.5D,1115YU,0.5D,1115OG,1.5D,2555GP,1.0D,1620N,0.5D,2785B,0.5D,290B,0.5D,290B,0.5D,290WR,1.5D,1000B,0.5D,690GP,0.5D,1360YU,0.5D,2465YW,0.5D,2465NR,6.0D,1155BN,0.5D,740YG,0.5D,740OG,1.5D,3075BN,0.5D,1635R,35.0D,345NS,6.0D,1155NR,4.0D,1050LGW,0.5D,1195GP,1.0D,1060N,0.5D,1195WR,1.5D,1280B,50.0D,235Y,0.5,1630NG,0.5,485GB,1.5D,1180NG,0.5,1145YW,0.35D,915YU,0.35D,915YN,0.5D,645YB,0.5D,645GB,0.75D,1195R,4.0,385B,1.0D,2815YW,0.35D,460YU,0.35D,460B,4.0,395LGB,0.5,1645G,0.5,1645GP,0.5D,460GP,0.5D,3315B,4.0D,820Module (BCM) (D207)Body Control-FUSE 62P 10.0 AmpsLINK 17E 50.0 AmpsFUSE 21P 10.0 AmpsFUSE 11E 15.0 AmpsLINK 18E 50.0 Amps C1168L-15 C1166L-15Junction box-Central (P101)C2443-5 C2444L-5Ignition (R211)Relay-PCB (R16)C3127-1 C3126-1C3127-2 C3126-2temperature (T119)Sensor-Ambient air-(A/C) (R180)Relay-Air conditioning-R14MINIJunction-box engine (P108)LINK 12E 40.0 Amps Blower (R176)Relay-R16MINIC2996L-2 C2997-2C2443-4 C2444L-4C2240L-2 C2238L-2C2240L-1 C2238L-1C1270-2C1270-3C1270-112.0 VoltsBattery (P100)C3070L-8 C3069M-8Instrument cluster (D107)module (ECM) (D131)Engine control-C0047L-9 C0223L-9C Sheet2temperature (ECT) (T121)Sensor-Engine coolant-Center Instrument panel (S425)Switch pack-Front (M132)Motor-Blower-motor control-Front (D258)Module-Blower-C2053TL-15 C2054L-15Control (D243)Module-Climate conditioning (A/C) (D149)Clutch-Compressor-Air-TYPE 3C2997-1 C2996L-1TYPE 3C2054L-16 C2053TL-16C2054L-17 C2053TL-17BSheet2C0581-4MS CAN LC0583L-22C0585L-46C0412-1C0412-2SJ939SJ1005SJ1024SJ396T C0583L-21C0570L-11C0632-1C0582-13C0581-5MS CAN H C0570L-117C0570L-30C0570L-186C0570L-33SJ553SJ1028SJ1026C1661-1C1641-1C0045-1C0570L-28C0570L-10C0634-68Silver PlatedC0634-13Silver PlatedC0635L-58Silver Plated HS CAN H C0635L-45Silver PlatedHS CAN LC0635L-4Silver PlatedSensor Gnd C0635L-29Silver Plated AMBIENT TEMPC0230-23MS CAN H C0230-21HS CAN H C0230-5HS CAN LC0230-7MS CAN L PIS44SJ862SJ731SJ852SJ730C0169B-2Gold PlatedC0169B-1Gold PlatedSJ199C1629L-4MS CAN LC1629L-3MS CAN H C0056-2+C0056-1-C2281-4C2281-5C3470-13MS CAN LC3470-12MS CAN H C3470-1C3470-6C3510-6C3510-4C3510-11C3510-13C3470-5C3471-7C3471-19C1629L-10C2281-1C2281-3C0182M-1C2606L-1C2629L-1蓄电池发动机舱集线盒空调继电器鼓风机继电器中央集线盒车身控制模块BCM供电继电器乮点火开关ON 时乯环境空气温度传感器发动机控制模块ECM仪表空调压缩机离合器前鼓风机马达前鼓风机马达控制模块气候控制模块中央仪表板开关组合发动机冷却液温度传感器B,4.0D,1645O,0.5,825GY,0.5,855RG,0.5,355O,0.5,670Y,0.5,920GY,0.5,700O,0.5,350O,0.5,310U,0.5,600GY,0.5,340GY,0.5,380RY,0.5,1015P,0.5,180NB,0.5,1110BG,0.5D,830N,0.5,1505RW,0.5,1505GB,0.5,1505YB,0.5,1505P,0.5,930BG,0.5D,2020BR,0.5D,2785BG,0.5D,1775O,0.5D,2785BG,0.5D,730UY,0.5D,1445GB,0.75D,1195P,0.5,575B,0.5D,3690B,0.5D,3690B,0.5D,3690B,0.5D,3065B,0.5D,3690B,0.5D,690BG,0.5D,2055O,0.5,390GY,0.5,360RY,0.5,200Control (D243)Module-Climate Sensor-Evaporator (T165)C Sheet1Humidity (T315)Sensor-Temperature/Intake air door motor (M138)MA Sheet3D Sheet3Sensor-Air quality (T306)B Sheet1C2240L-4 C2238L-4C2240L-3 C2238L-3C2240L-5 C2238L-5C2240L-6 C2238L-6door motor (M279)Face/feet air distribution Mdoor motor (M204)RH air temperature door motor (M203)LH air temperature MMdoor motor (M259)Screen air distribution MTYPE 2C0417-1C0417-2C3471-5SJ3C0419-5C0419-1C0419-3C0419-6RECC0419-7FRSC1443L-1C1443L-2C2683-2HC/COC2683-1C2683-3BATTC2683-6GNDC2683-4NOX SJ173C3471-17C3471-3C3471-26C3471-9C3471-21C3470-16SJ550C3470-15C3470-26C3470-14C3471-1C3471-25C3471-11SJ1SJ2SJ4C2133-4C2130-2ININOUTC2133-2C2133-6C2130-4C2130-5C2130-6INOUT C2131-4C2131-5C2131-2C2131-6INOUTC2134-4C2134-5C2134-6C2134-2C0560L-1空气质量传感器气候控制模块温度/湿度传感器空气进入门马达蒸发器温度传感器风档空气分流门马达右侧空气温度门马达左侧空气温度门马达脸部/脚部空气分流门马达RU,0.5D,2785BU,0.5D,2785GW,0.5D,1795WU,0.5D,1795WR,0.5D,1795R,0.5D,2365(DIESEL 3.0L)UN,0.5D,2365(DIESEL 3.0L)UN,0.5D,2345(PV8)R,0.5D,2345(PV8)R,0.5D,2390(DV8)UN,0.5D,2390(DV8)UN,0.5D,940RG,0.5D,940BG,0.5D,830WU,0.5D,2365(DIESEL 3.0L)WU,0.5D,2345(PV8)WU,0.5D,2390(DV8)BG,0.5D,1775P,1.0,1995(PV8NA)P,1.0,1995(PV8NA)S,1.0,2330(DV8)W,1.0,2330(DV8)BG,1.0,2145PW,1.0,2145BG,0.5D,1145(PV8)S,0.5D,1145(DIESEL-NON 3.0L)RG,0.5D,1145(PV8)W,0.5D,1145(DIESEL-NON 3.0L)S,0.5D,1215(DIESEL 3.0L)W,0.5D,1215(DIESEL 3.0L)C2238L-7 C2240L-7C2238L-11 C2240L-11Control (D243)Module-Climate C2443-7 C2444L-7C2443-9 C2444L-9Sunlight (T166)Sensor-Refrigerant (T278)Sensor-Pressure-Refrigerant (T278)Sensor-Pressure-Refrigerant (T278)Sensor-Pressure-C2444L-8 C2443-8D Sheet2A Sheet2C2274L-7C3070L-9 C3069M-9C3070L-17 C3069M-17C2725L-3C2725L-4C2724-4C2724-3C2273E-7C2273E-11C2274L-11valve (D332)Refrigerant solenoid valve (D332)Refrigerant solenoid valve (D332)Refrigerant solenoid C3470-22C3470-17C3470-23C3470-24C3470-25C3470-9+C3470-10-C1465-2V OUTC1465-3 5 V C1465-1GNDC3529-2V OUTC3529-3 5 V C3398-2V OUTC3398-3 5 V C3529-1GNDC3398-1GNDC0790L-3RC0790L-4C0790L-1LC0790L-2C0999M-2C0999M-1C0128-1C0128-2C0127E-2C0127E-1气候控制模块制冷剂电磁阀制冷剂电磁阀制冷剂电磁阀柴油-除3.0升汽油V8柴油3.0升日光传感器制冷剂压力传感器制冷剂压力传感器制冷剂压力传感器。

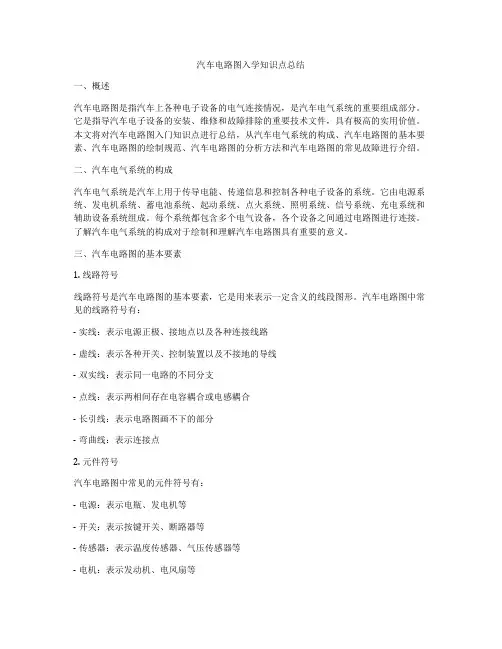

汽车电路图入学知识点总结一、概述汽车电路图是指汽车上各种电子设备的电气连接情况，是汽车电气系统的重要组成部分。

它是指导汽车电子设备的安装、维修和故障排除的重要技术文件，具有极高的实用价值。

本文将对汽车电路图入门知识点进行总结，从汽车电气系统的构成、汽车电路图的基本要素、汽车电路图的绘制规范、汽车电路图的分析方法和汽车电路图的常见故障进行介绍。

二、汽车电气系统的构成汽车电气系统是汽车上用于传导电能、传递信息和控制各种电子设备的系统。

它由电源系统、发电机系统、蓄电池系统、起动系统、点火系统、照明系统、信号系统、充电系统和辅助设备系统组成。

每个系统都包含多个电气设备，各个设备之间通过电路图进行连接。

了解汽车电气系统的构成对于绘制和理解汽车电路图具有重要的意义。

三、汽车电路图的基本要素1. 线路符号线路符号是汽车电路图的基本要素，它是用来表示一定含义的线段图形。

汽车电路图中常见的线路符号有：- 实线：表示电源正极、接地点以及各种连接线路- 虚线：表示各种开关、控制装置以及不接地的导线- 双实线：表示同一电路的不同分支- 点线：表示两相间存在电容耦合或电感耦合- 长引线：表示电路图画不下的部分- 弯曲线：表示连接点2. 元件符号汽车电路图中常见的元件符号有：- 电源：表示电瓶、发电机等- 开关：表示按键开关、断路器等- 传感器：表示温度传感器、气压传感器等- 电机：表示发动机、电风扇等- 灯具：表示前灯、尾灯、停车灯等3. 连接方式连接方式是指元件符号间的连接方式和线路符号之间的绘制方式。

汽车电路图一般采用电路图连接方式，按照电路组成部分之间的连接关系，以直线段连接，方便查找和维修。

四、汽车电路图的绘制规范1. 绘图符号的规范使用汽车电路图的每个符号都代表一个电路元件或线路，为了确保绘图的准确性和可读性，绘图人员必须严格按照绘图要求使用符号，不得随意更改、省略或增加，否则将导致严重后果。

2. 比例和准确性汽车电路图的绘图必须保证比例和准确性，绘图时应按照工程图纸的要求，按照实际尺寸的比例尺绘制，确保细节和整体的完整性。

R,0.5DRN,0.5DRN,0.5D Y,0.5DB,0.5D N,0.5DY,0.5DBG,0.5DG,0.5DR,0.5DPU,0.5D R,0.5DGK,0.5DRN,0.5DBG,0.5DBG,0.5DR,0.5DR,0.5D R,0.5D R,0.5D R,0.5D N,0.5DY,0.5DRY,0.5D RB,0.5D RU,0.5D RW,0.5D RG,0.5D R,0.5D N,0.5DY,0.5DR,0.5DR,0.5DY,0.5DG,0.5DR,0.5DY,0.5DG,0.5DRN,0.5DRN,0.5DB,0.5D RN,0.5DRN,0.5DB,0.5DB,0.5DRN,0.5DB,2.5D B,0.5DRN,0.5DN,0.5H(DV6EU4)N,0.5H(DV6EU3)Y,0.5H (DV6EU4)Y,0.5H(DV6EU3)BG,0.5H (DV6EU4)RN,0.5D B,2.5D R,0.5H(DV6EU3)BG,0.5H(DV6EU3)G,0.5H (DV6EU4)G,0.5H(DV6EU3)Y,0.5H (DV6EU4)Y,0.5H(DV6EU3)R,0.5H (DV6EU4)C2365L-9C2365L-11C2365L-7C2365L-15C2365L-13C2365L-14selector indicator (B113)Lamp-Automatic gearbox-selector indicator (B113)Lamp-Automatic gearbox-Gearshift mechanism (D308)C Sheet1B Sheet1switch (S100)Lighting control position (T331)Sensor-PCB/PRND-C2674L-2 C2675L-2C0903-10 C0868-10C2790-4 C2791-4C2790-6 C2791-6C2790-5 C2791-5C2790-3 C2791-3C2790-2 C2791-2C2790-1 C2791-1C0903-18 C0868-18C0903-11 C0868-11C2674L-4 C2675L-4C2674L-3 C2675L-3C0903-9 C0868-9C0903-20 C0868-20C0903-19 C0868-19C2674L-6 C2675L-6C2674L-5 C2675L-5C2674L-1 C2675L-1C1167-9 C1165L-9C0868-23 C0903-23control module (D307)Transmission-TCM and Control Valve Body (D306)C2366C-9C2366H-9C2366H-11C2366C-11C2366H-7C2791-7 C2790-7C2791-8 C2790-8C0903-24 C0868-24Type 3C2366C-14C2366H-13C2366C-7C2366H-15C2366C-15C2366C-13C2366H-14C2657-2SPORT/MANUAL LEDC2656-7ILLUMC2656-6GNDC2658-8BATT C2658-7AUXC0041-9ILLUMSJ117C2657-1ILLUM/BATTC2658-15SPORT/MANUAL LEDC2658-3ILLUM C2658-16ILLUM/BATTC2658-14D LEDC2658-13N LED C2658-12R LED C2658-11P LED C2658-10SHIFTLOCK -C2658-9SHIFTLOCK +C2658-2P LOCKC2658-1GND C2658-4S/MC2658-6STEP -C2658-5STEP +SJ973C2656-4 D LED C2656-5ILLUM/BATTC2656-3N LED C2656-2R LED C2656-1P LED C2657-3GNDC2657-4ILLUMSJ52C2598-1SPORT/MANUALC0193-1Silver PlatedC0193-5Silver PlatedC0193-4Silver PlatedSJ2000SJ2001SJ301SJ300STEP -STEP +C0193-7Silver PlatedC0193-11Silver PlatedC0193-12Silver PlatedSHIFTLOCK +/KEYLOCK +P LOCK CONFIRMATIONSHIFTLOCK -换档位置传感器换挡杆位指示灯泡灯光控制开关ＴＣＳ及车身阀变速箱模块换挡杆装置锁止开关PY,1.0H(DV6EU4)PY,1.0H(DV6EU3)PY,1.5D B,1.0H(DV6EU4)PY,1.0HB,1.0H(DV6EU3)B,1.0H(DV6EU4)B,1.0H(DV6EU4)B,1.0H(DV6EU3)B,1.0H(DV6EU3)PY,1.0HPY,1.0HPY,1.0HB,1.0H(DV6EU4)B,1.0H(DV6EU3)B,1.5DB,4.0D A Sheet1C2366H-1C2366C-1C2365L-1control module (D307)Transmission-TCM and Control Valve Body (D306)Capacitor (G158)C2366C-10C2366H-10C2365L-10TYPE 3C0193-14Silver PlatedC0193-16Silver PlatedGNDSJ6409BATTC1324-2SJ2410SJ6410C1324-1C0193-13Silver PlatedGNDSJ2409C0560L-1SJ173电容ＴＣＭ及车身阀变速箱模块电源接地接地R,0.5DRN,0.5DRN,0.5D Y,0.5DB,0.5D N,0.5DY,0.5DBG,0.5DG,0.5DR,0.5D R,0.5DPU,0.5D GK,0.5DRN,0.5DBG,0.5DBG,0.5DR,0.5DR,0.5D R,0.5D R,0.5D R,0.5D N,0.5DY,0.5DRY,0.5D RB,0.5DRU,0.5D RW,0.5D RG,0.5D R,0.5D N,0.5DY,0.5DR,0.5DR,0.5DY,0.5DG,0.5DR,0.5DY,0.5DG,0.5DRN,0.5DRN,0.5DB,0.5D RN,0.5DRN,0.5DB,0.5DB,0.5DRN,0.5D B,2.5D B,0.5DRN,0.5D N,0.5H(PV8NA)N,0.5H(PV6)Y,0.5H (PV8NA)Y,0.5H(PV6)BG,0.5H (PV8NA)RN,0.5D B,2.5D R,0.5H(PV6)BG,0.5H(PV6)G,0.5H (PV8NA)G,0.5H(PV6)Y,0.5H (PV8NA)Y,0.5H(PV6)R,0.5H (PV8NA)C2365L-9C2365L-11C2365L-7C2365L-15C2365L-13C2365L-14selector indicator (B113)Lamp-Automatic gearbox-selector indicator (B113)Lamp-Automatic gearbox-C2790-6 C2791-6Gearshift mechanism (D308)C Sheet1B Sheet1switch (S100)Lighting control position (T331)Sensor-PCB/PRND-C2674L-2 C2675L-2C0903-10 C0868-10C2790-3 C2791-3C2790-5 C2791-5C2790-4 C2791-4C2790-2 C2791-2C2790-1 C2791-1C0903-18 C0868-18C0903-11 C0868-11C2674L-4 C2675L-4C2674L-3 C2675L-3C0903-9 C0868-9C0903-20 C0868-20C0903-19 C0868-19C2674L-6 C2675L-6C2674L-5 C2675L-5C2674L-1 C2675L-1C1167-9 C1165L-9C0868-23 C0903-23TCM and Control Valve Body (D306)control module (D307)Transmission-C2366A-9C2366B-9C2366B-11C2366A-11C2366B-7Type 3C2791-7 C2790-7C2791-8 C2790-8C0903-24 C0868-24C2366A-14C2366B-13C2366A-7C2366B-15C2366A-15C2366A-13C2366B-14C2657-2SPORT/MANUAL LEDC2656-7ILLUMC2656-6GNDC2658-15SPORT/MANUAL LEDC2658-7AUXC2658-3ILLUM C2658-8BATT C0041-9ILLUMSJ117C2657-1ILLUM/BATTC2658-16ILLUM/BATTC2658-14D LED C2658-13N LED C2658-12R LED C2658-11P LED C2658-10SHIFTLOCK -C2658-9SHIFTLOCK +C2658-2P LOCKC2658-1GND C2658-4S/MC2658-6STEP -C2658-5STEP +SJ973C2656-4 D LED C2656-5ILLUM/BATTC2656-3N LED C2656-2R LED C2656-1P LED C2657-3GNDC2657-4ILLUMSJ52C2598-1C0193-1Silver PlatedC0193-5Silver PlatedC0193-4Silver PlatedSJ2000SJ2001SJ301SJ300STEP -STEP +SPORT/MANUALC0193-7Silver PlatedC0193-11Silver PlatedC0193-12Silver PlatedSHIFTLOCK +/KEYLOCK +P LOCK CONFIRMATIONSHIFTLOCK -选档杆装置选档杆位置传感器灯控制开关档位杆指示灯ＴＣＭ及车身阀变速箱模块锁止开关PY,1.0H(PV8NA)PY,1.0H(PV6)PY,1.5D B,1.0H(PV8NA)PY,1.0HB,1.0H(PV6)B,1.0H(PV8NA)B,1.0H(PV8NA)B,1.0H(PV6)B,1.0H(PV6)PY,1.0HPY,1.0HPY,1.0HB,1.0H(PV8NA)B,1.0H(PV6)B,1.5DB,4.0D A Sheet1C2366B-1C2366A-1C2365L-1control module (D307)Transmission-TCM and Control Valve Body (D306)Capacitor (G158)C2366A-10C2366B-10C2365L-10TYPE 3C0193-14Silver PlatedC0193-16Silver PlatedGNDSJ409BATTC1324-2SJ1410SJ410C1324-1C0193-13Silver PlatedGNDSJ1409SJ173C0560L-1ＴＣＭ控制阀电容变速箱模块。

学习汽车电路图，你需要了解这些基本知识导线导线是将汽车用电器与开关或控制部件、电源、搭铁连接在一起的装置，也是汽车控制和传递信号的枢纽。

汽车导线有高压导线和低压导线两种。

低压导线导线线径导线的线径是指导线的截面积，单位为mm2。

所谓截面积，是指经过换算而统一规定的线芯截面积，而不是实际线芯的几何面积，也不是各股线芯几何面积之和。

导线的截面积主要根据其工作电流选择，但是对于一些工作电流较小的电器，为保证具有一定的机械强度，汽车电器中导线截面积不得小于0.5mm2。

低压导线标称截面积允许负载电流值▼12V电系主要线路导线标称截面积推荐值▼导线颜色为了便于汽车电路系统的连接和维修，汽车用导线使用颜色进行区分。

一般有单色导线和双色导线，部分车型还有三色导线。

单色导线是指整条导线颜色为某一种颜色，各国汽车厂商在电路图上大多以英文字母来表示导线外皮的颜色及其条纹的颜色。

国产车一般用单个字母表示一种颜色。

日本车系也常用单个字母表示，个别用双字母。

丰田车系单色线颜色字母代码▼大众车系单色线颜色字母代码与丰田车系不同，采用小写两个字母组合表示单线色。

大众车系单色线颜色字母代码▼部分车型用3个字母作为导线的颜色代码。

常见车型导线颜色代码▼汽车的部分电路系统导线采用双色线。

双色线采用两种颜色组成，用两个字母表示，前面字母表示主色，后面的字母表示辅助色，辅助色为环绕布置在导线上的条色带或螺旋色带。

如丰田车系的L-Y，即为蓝色主色、黄色辅助色的导线。

丰田车系双色导线表示方法▼大众车系双色导线为螺旋色带，同样是主色在前、辅助色在后。

大众车系双色导线的表示方法▼汽车电路中以双色为基础选用时，一般用电系统的电源、接地为单色，其余为双色。

高压导线在汽车点火线圈或点火模块至火花塞之间的电路使用高压点火线，简称高压线。

高压点火线每缸一根，它分为普通铜芯高压线及高压阻尼点火线。

带阻尼的高压线又称为半导体塑芯高压线，其线芯具有一定的电阻（通常要求不大于20kΩ/m）。

电路图配线的颜色代码YYE Yellow W WH WhiteP VT VioletR RD RedK PK PinkO OG OrangeS (Slate)GY GreyG GN GreenN BN BrownU BU BlueB BK BlackPrevious Colour Code Code Colour电路图的使用双绞线束直线连接节点连接连接到以下其它线路接地点电路图目录查询第一–PotentialG –接地B –标准电压H –高压C –转换电压第三–子系统T –拖挂N –导航第二–系统A –辅助C –底盘E –发动机/变速器M –多媒体娱乐第四和第五–功能数字代码27 –Door Motor (etc)电路分配线代码•配线的属性：[ OG-BU，0.5D ] OG-BU：双色线，主线颜色橙色，副线颜色蓝色，［0.5D］0.5 ：配线直径-0.5，D配线代码．•插头•接头管脚座，管脚座C1CA01A的零件代号D423•C1CA01A-16指的是插头C1CA01A ，管脚是16号。

•线束绝缘的颜色是主要颜色，配上副条纹色，举例：BK-YE，BK指线束主色，黑色；YE指副条纹色，黄色。

•插头的位置可在“GTR-Electric library”中找接地点和地线•请参考图例。

线的类型•该标识符号-箭头表明还有以下页面的电线与其连接．•例如，H（sheet3) 表示此线连接到本系统的第三页．•(01/05):本系统共五页目前在第一页:sheet1-sheet5双绞线•杯状的和小球状的标识符表示母插头和公插头。

• A 表示该元件插头通过中间连接器连接到一根导线。

图中就是插头C11L的14号脚连接插头C11M的14号脚。

• B 表示该线路是直接连接式的。

ＢＡ。

电路传真CIRCUIT AND DIAGRAMS路虎极光车身网络图：高速N ；B ：中速N ；：M O S T ；D ：L I N ；：线束连接器。

高速（HS ）CA N 中速（MS ）CAN BCM 车身控制模块AHC M 辅助加热控制模块V IM 转向柱锁模块DIAG 诊断插座IPC 仪表H VA C 加热通风空调控制模块A TCM 全地形控制模块DD M 驾驶员车门模块PDC驻车距离控制AS IA N AV 亚洲导航系统（取决于市场）S U MB 悬挂（自适应减震器）模块CMR 后视摄像头HCM 大灯控制模块KVM无钥匙模块GS M2换挡控制模块2（电子换挡手柄）IPBM 接近摄像头影像处理模块TCM 变速器控制模块IPC 仪表PCM 动力控制模块DSM 驾驶员座椅模块EPA S 电动助力转向SOD L 侧面物体监测左（盲点监测模块左）A BS 防抱死制动系统SOD R 侧面物体监测右（盲点监测模块右）EPB 电子驻车制动R GTM 尾门模块RDC M 后差速器控制模块PS M 乘客座椅模块RCM 约束控制模块H BA 大灯远光辅助GS M 换挡控制模块FCDIM 前信息显示控制模块（触摸屏）S AS M 转向角度传感器模块MID 多信息显示（低配）DIAG 诊断插座ICP 集成控制面板OCS 乘员占用分类传感器PDM 乘客车门模块L IN MO STHeadlamp RH右大灯FCDIM 前信息显示控制模块（触摸屏）Headlamp L H 左大灯DIA G 诊断插座G 发电机IAM 集成音响模块S WM 转向盘模块AA M 音响放大器BBU S 有源响声器TVM 电视模块S BM 天窗模块R S E 后座娱乐IAU 防盗天线单元DAB 数字收音机广播（取决于市场）BMS 蓄电池监测系统S D A R S 卫星数字收音机接收系统（取决于市场）SWS转向盘开关JAPA N日本导航（取决于市场）N AV日本导航（取决于市场）ABM 附加蓄电池模块IMS 内部监控传感器（防侵入）VQ M 电压质量模块R AIN 雨量传感器M 空调风门电机Seat Heater 座椅加热器D DSP 驾驶员侧车门开关PR DM 乘客侧后门模块D RD M 驾驶员侧后门模块SWS JO YPAD转向盘手柄开关A CA C A C E电路传真CIRCUIT AND DIAGRAMS。
