第一章电路基础知识中专
- 格式：ppt
- 大小：12.64 MB
- 文档页数：60
下载文档原格式
合集下载
第一章-电路及基本元器件PPT课件
图1-7
.
电工电子技术基础 3、二极管的伏安特性曲线（硅管）
.
电工电子技术基础
五、半导体三极管
1、三极管的结构
图1-8
.
电工电子技术基础 2、三极管的电流放大作用 三极管工作在放大状态的条件是：发射结正偏，集电 结反偏。
.
电工电子技术基础
(1)电流分配关系：发射极电流等于基极电流和集电极电
流之和，即：
图1-9
.
电工电子技术基础
(1)输入特性 死区电压：硅管约为0.5V，锗管约为0.2V； 导通电压(发射结)：硅管约为0.7V，锗管约为0.3V。 (2)输出特性
截止区： UBE小于死区电压，IC≈ 0，UCE ≈UCC，。
饱和区：集电结正向偏置 ，UCE＜UBE， IC≈ UCC/RC 。
放大区：发射结正偏，集电结反偏 , IC≈βIB。
图1-2
.
图1-3
电工电子技术基础
三、电功率和电能
1、电功率
电流通过电路时传输或转换电能的速率称为电功率，
简称为功率，用符号p表示。
当电压与电流为关联参考方向时，功率的计算公
式为：
p dW ui dt
当电压与电流为非关联参考方向时，功率的计算
公式为：
pui
.
电工电子技术基础 2、电能 电路在一段时间内吸收的能量称为电能。在国际单 位制（SI）中，电能的单位是焦耳（J）。1J等于1W的用 电设备在1s内消耗的电能。电力工程中，电能常用“度” 作单位，它是千瓦小时（kWh）的简称，1度等于功率为 1kW的用电设备在1小时内消耗的电能。
图1-23
.
电工电子技术基础 在电子电路中，电源的一端通常是接地的，为了作
.
电工电子技术基础 3、二极管的伏安特性曲线（硅管）
.
电工电子技术基础
五、半导体三极管
1、三极管的结构
图1-8
.
电工电子技术基础 2、三极管的电流放大作用 三极管工作在放大状态的条件是：发射结正偏，集电 结反偏。
.
电工电子技术基础
(1)电流分配关系：发射极电流等于基极电流和集电极电
流之和，即：
图1-9
.
电工电子技术基础
(1)输入特性 死区电压：硅管约为0.5V，锗管约为0.2V； 导通电压(发射结)：硅管约为0.7V，锗管约为0.3V。 (2)输出特性
截止区： UBE小于死区电压，IC≈ 0，UCE ≈UCC，。
饱和区：集电结正向偏置 ，UCE＜UBE， IC≈ UCC/RC 。
放大区：发射结正偏，集电结反偏 , IC≈βIB。
图1-2
.
图1-3
电工电子技术基础
三、电功率和电能
1、电功率
电流通过电路时传输或转换电能的速率称为电功率，
简称为功率，用符号p表示。
当电压与电流为关联参考方向时，功率的计算公
式为：
p dW ui dt
当电压与电流为非关联参考方向时，功率的计算
公式为：
pui
.
电工电子技术基础 2、电能 电路在一段时间内吸收的能量称为电能。在国际单 位制（SI）中，电能的单位是焦耳（J）。1J等于1W的用 电设备在1s内消耗的电能。电力工程中，电能常用“度” 作单位，它是千瓦小时（kWh）的简称，1度等于功率为 1kW的用电设备在1小时内消耗的电能。
图1-23
.
电工电子技术基础 在电子电路中，电源的一端通常是接地的，为了作
中职电工基础电路ppt课件
用简单的、理想的图形符号表示出来，这种用规定的图形符号表示各种 理想电气元件而得到的电路模型，称为电路原理图，简称电路图。前
面提到的手电筒电路实物图就可以用电路模型（电路图）表示出来，如图 所示：
手电筒及其电路图
5
应用与拓展
如图所示是电动车蓄电池拆开后的内部结构，电动车蓄电池是由四块电 池串联而成的电池组，而且可以充电反复使用，咱们称为二次电池。
2
2.负载：把电能转换成其他形式能量的装置称为负载。它是 电路中电能的使用者和消耗者。图所示的扬声器、小灯 泡都称为负载。
3.中间环节：连接电源和负载的部分。它起到传输、分配 和控制电路的作用。如图所示的各种开关、导线、变压器 都称为中间环节
3
二、电路的状态
（1）通路：电路各部分连接成闭合回路，有电流流过。 如图（a）中开关闭合，电路接通，灯泡点亮。
手电筒及其电路图手电筒及其电路图三绘制电路图一个实际电路是由各种元器件组成的而在分析电路时我们把元器件用简单的理想的图形符号表示出来这种用规定的图形符号表示各种理想电气元件而得到的电路模型称为电路原理图简称电路图
第一章 直流电路
1.1 电 路
观察：平时我们生活中常用的手电筒内部就是典型的直 流电路，如图所示为手电筒电路简图。
R01 n
注意：采用电池并联供电，要求各个电池的电动势相等，否则电动势大的电池将对 电动势小的电池放电，在电池内部形成一个环流，使电池损坏。此外，各电池内阻
也要基本相同，否则，内阻小的放电电流会过大。因此，新旧电池不能并联使用。
电池并联等 效电路
8
手电筒是直流电路最简单的应用案例，它是由电池（电 源）、灯泡（负载）、开关、导线（中间环节）组成的。
概念：若干电器按照一定的方式组合起来，构成电流的
面提到的手电筒电路实物图就可以用电路模型（电路图）表示出来，如图 所示：
手电筒及其电路图
5
应用与拓展
如图所示是电动车蓄电池拆开后的内部结构，电动车蓄电池是由四块电 池串联而成的电池组，而且可以充电反复使用，咱们称为二次电池。
2
2.负载：把电能转换成其他形式能量的装置称为负载。它是 电路中电能的使用者和消耗者。图所示的扬声器、小灯 泡都称为负载。
3.中间环节：连接电源和负载的部分。它起到传输、分配 和控制电路的作用。如图所示的各种开关、导线、变压器 都称为中间环节
3
二、电路的状态
（1）通路：电路各部分连接成闭合回路，有电流流过。 如图（a）中开关闭合，电路接通，灯泡点亮。
手电筒及其电路图手电筒及其电路图三绘制电路图一个实际电路是由各种元器件组成的而在分析电路时我们把元器件用简单的理想的图形符号表示出来这种用规定的图形符号表示各种理想电气元件而得到的电路模型称为电路原理图简称电路图

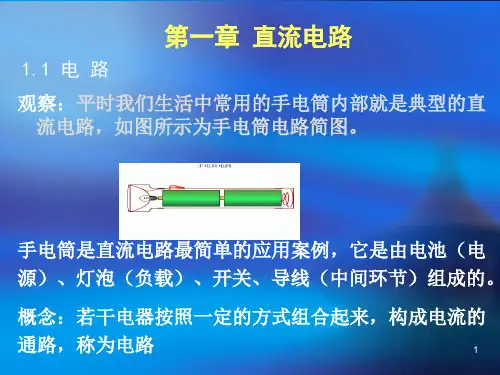

第一章 直流电路
1.1 电 路
观察：平时我们生活中常用的手电筒内部就是典型的直 流电路，如图所示为手电筒电路简图。
R01 n
注意：采用电池并联供电，要求各个电池的电动势相等，否则电动势大的电池将对 电动势小的电池放电，在电池内部形成一个环流，使电池损坏。此外，各电池内阻
也要基本相同，否则，内阻小的放电电流会过大。因此，新旧电池不能并联使用。
电池并联等 效电路
8
手电筒是直流电路最简单的应用案例，它是由电池（电 源）、灯泡（负载）、开关、导线（中间环节）组成的。
概念：若干电器按照一定的方式组合起来，构成电流的
《电工基础》 第一章 电路基础知识

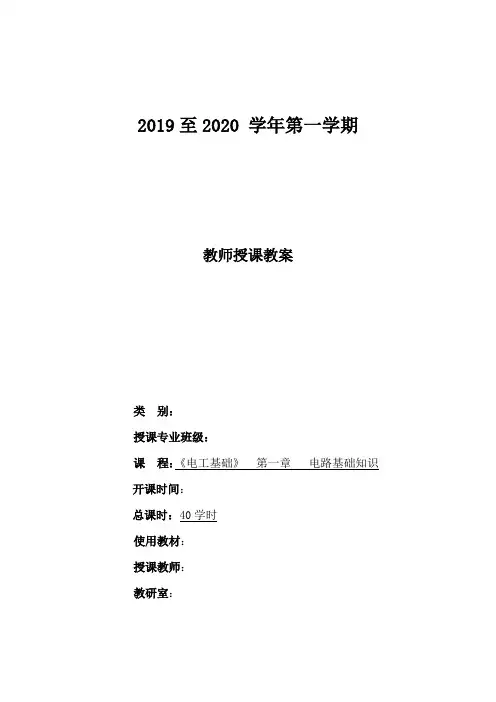

2019至2020 学年第一学期教师授课教案类别：授课专业班级：课程：《电工基础》第一章电路基础知识开课时间：总课时：40学时使用教材：授课教师：教研室：主要教学步聚与内容教学过程设计时间分配一、课堂组织二、安全理念讲解电工必须接受安全教育、掌握电工基本的安全知识，然后方可参加电工的实际操作。
凡没有参加过安全教育、不懂得电工安全知识的学员，是不允许参加电工实习操作的。
三、新课导入：电是一种自然现象，是一种能量，自然界的闪电就是电的一种现象。
电是像电子和质子这样的亚原子粒子之间的产生排斥力和吸引力的一种属性。
它是自然界四种基本相互作用之一。
电或电荷有两种：我们把一种叫做正电、另一种叫做负电。
通过实验我们发现带电物体同性相斥、异性相吸，其吸引力或排斥力遵从库仑定律。
电是个一般术语，包括了许多种由于电荷的存在或移动而产生的现象。
这其中有许多很容易观察到的现象，像闪电、静电等等，还有一些比较生疏的概念，像电磁场、电磁感应等等。
第一章电路基础知识§1-1 电流和电压一、电路1.电路及其组成电路：电流流通的路径。
电路的组成：电源、开关、负载和导线。
2.电路图：用电气符号描述电路连接情况的图，称电路原理导入新课讲授举例2分3分5分25分图，简称电路图。
3.电路的功能：1）进行能量的转换、传输和分配。
电能的传输示意图2）实现信息的传递和处理。
扩音机电路示意图课堂讨论：电路与电路图的结构及作用二、电流1．电流的形成：电荷的定向移动形成电流，移动的电荷又称载流子。
2．电流的方向：习惯上规定正电荷移动的方向为电流的方画图示范讲授10分15分发电机升压变压器降压变压器用电设备输电线放大器1放大器2放大器3话筒主要教学步聚与内容教学过程设计时间分配一、课堂组织二、安全理念讲解三、授课内容：第一章电路基础知识§1-3 欧姆定律讲述电动势、电压、电流与电阻关系。
一、部分电路欧姆定律只含有负载而不包含电源的一段电路称为部分电路。
第1章 电路的基本知识.ppt
来代替，如图1-24所示.这种实际电流源的伏安关系式为
（1-24）
图1-25为实际电流源的伏安特性曲线。其中，实际电流源 的开路电压UOC=R0′Is，短路电流ISC=IS。
上一页 返回
1.6 基尔霍夫定律
基尔霍夫定律(Kirchhoff's Law)是德国物理学家基尔霍 夫于1845年提出来的。基尔霍夫定律是电路中各电流、电 压都必须遵守的基本规律。基尔霍夫定律有两大定律:第一定 律，也叫电流定律(Kirchhoff's Current Law)，简写为 KCI;第二定律，也叫电压定律(Kirchhoff's Voltage Law)，简写为KVI。
线性电阻元件的图形符号如图1-9所示。在电压和电流参考
方向关联的情况下，其伏安特性曲线如图1-10所示，表达
式为
u=Ri
（1-10）
满足欧姆定律。其中，R为电阻元件，它一方面表示了这个 元件是电阻元件，另一方面也表示了该元件的参数。
下一页 返回
1. 3 电阻元件
线性电阻元件也可用另一个参数电导表征，电导用符号G表 示，其定义为
上一页 下一页 返回
1. 2 电路的主要物理量
我们规定电压降低的方向为电压的实际方向。其表示方法有 三种，如图1-3所示，且都表示电压的参考方向由A指向B。
对于任意一个元件的电流或电压参考方向可以独立设定。如 果电流和电压的参考方向相同，则称为关联参考方向，如图 1-4(a)所示;如果电流和电压的参考方向不相同，则称为非 关联参考方向，如图1-4(b)所示。
下一页 返回
1.5 电压源和电流源
1.5.2电流源
理想电流源是一种能给电路提供稳定电流的理想元件。理想 电流源输出的电流始终保持恒定值Is或为给定的时间函数is， 而与加在它上面的电压无关，简称电流源。实际电路元件中 的光电池，其输出电压受外电路的影响很大，但输出的电流 却近似恒定，可近似地视为电流源。常用的晶体管也可看作 输出电流受控制的电流源。电流源在电路中的图形符号如图 1-18所示，其中Is和is、为电流源的源电流，箭头表示其参 考方向。
第一章、电路基础知识2
我们将介绍节点电压法
返回
2.4 结点电压法
当电路中支路较多，结点较少时 可选其中一个结点作参考点，求出其 他结点的相对于参考点的电压，进而 求出各支路电流。这种方法称为结点 电压法。
返回
节点电压方程的推导过程

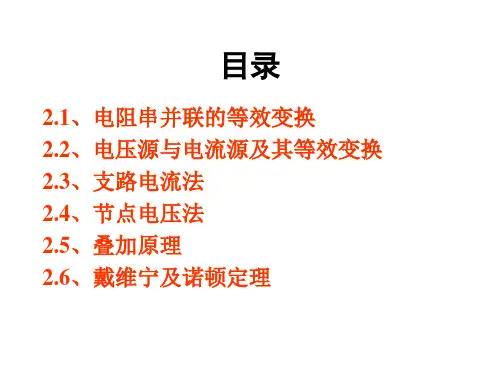

目录
2.1、电阻串并联的等效变换 2.2、电压源与电流源及其等效变换 2.3、支路电流法 2.4、节点电压法 2.5、叠加原理 2.6、戴维宁及诺顿定理
2.1 电阻串并联联接的等效变换
在电路中，电阻的联接形式是多种 多样的，其中最简单和最常用的是串联 与并联。具有串、并联关系的电阻电路 总可以等效变化成一个电阻。
所谓等效是指两 个电路的对外伏
安关系相同
返回
2.1.1 电阻的串联
如果电路中有两个或两个以上的电阻串 联，这些电阻的串联可以等效为一个电阻。
I
+
+
U
U-1 R1 +
-
U-2 R2
I +
U
R
伏安关系 U R1 R2 I RI
R R1 R2
两个串联电阻上的电压分别为：
I
+ U -
+
U-1 R1 + U-2 R2
42V
12 AI
2 2 41
b
a 3A 2 1 I
b 返回
2.3 支路电流法
凡不能用电阻串并联化简的电路，一般 称为复杂电路。在计算复杂电路的各种方法 中，支路电流法是最基本的。它是应用基尔 霍夫电流定律和电压定律分别对节点和回路 列出方程，求出未知量。
返回
一般地说，若一个电路有b条支路， n个节点，可列n-1个独立的电流方程 和b-(n-1)个电压方程。
第一章 电路基础知识
第一章 电路基础知识§1-1电流和电压一、填空题1．_ ___流通的路径称为电路，通常电路是由__ __、__ __、__ __和__ __组成。
2．习惯上规定__ __电荷移动的方向为电流的方向，因此，电流的方向实际上与电子移动的方向___ _。
3．金属导体中自由电子的定向移动方向与电流方向__ __。
4．电流分__ __和 两大类，凡____ ___ _的电流称为_ ___，简称 ；凡 的电流称为 ，简称 。
．5．若3 min 通过导体横截面的电荷量是1.8 C ，则导体中的电流是 A 。
6．测量电流时，应将电流表__ __接在电路中，使被测电流从电流表的__ __接线柱流进，从__ __接线柱流出；每个电流表都有一定的测量范围，称为电流表的__ __。
7．电压是衡量__ __做功能力的物理量；电动势表示电源____ __的能力。
8．电路中某点与__ __的电压即为该点的电位，若电路中a 、b 两点的电位分别为a U 、b U ，则a 、b 两点间的电压ab U =__ __；ba U = 。
9．参考点的电位为__ __，高于参考点的电位取__ __值，低于参考点的电位取_ ___值。
10.电动势的方向规定为在电源内部由__ __极指向 极。
11．测量电压时，应将电压表和被测电路__ __联，使电压表接线柱的正负和被测两点的电位__ __。
12.如图1-1所示，电压表的a 应接电阻的_ __端，b 应接电阻的__ __端。
电流表的a 应接电阻的__ __端。
一、判断题( )1．导体中的电流由电子流形成，故电子流动的方向就是电流的方向。
( )2．电源电动势的大小由电源本身性质所决定，与外电路无关。
( )3．电压和电位都随参考点的变化而变化。
图1-1( )4．我们规定自负极通过电源内部指向正极的方向为电动势的方向。
． 三、问答题1．电路主要由哪些部分组成？它们的主要功能是什么？2．简述电压、电位、电动势的区别。
第一章 电路基础知识—知识点
第一章 电路基础知识一、电路1、电路的组成：电源+开关+负载+导线二、电流1、电流的方向：正电荷移动的方向2、单位：安培/安，用字母A 表示。
3、分类：直流电【恒流源（a ）、脉动直流电（b ）】、交流电（c ）4、测量：1）交直流分开测；2）必须串联在电路中；3）直流电需注意“+”，“—”；4）注意量程三、电压、电位和电动势1、电压、电位和电动势的单位：均为伏特/伏，用字母V 表示。
*2、电压：任意2点间的电位差。
（电压即电位差）*3、电位：某一点与参考点之间的电压。
（参考点的电位默认为0V ，比如接地时）【重点】4、电位与电压的区别⎩⎨⎧考点无关；电压：两点间电压与参考点的不同而改变；电位：某点的电位随参 【例】：有两块积木，A 和B ，A 在第7块，B 在第3块（类比：A 的电位U A =7V ， B 的电位U B =3V ，而U AB =U A -U B =7-3=4V ）；若将最底的一块积木去掉，则此时A 在第6块，B 在第2块（类比：A 的电位U A =6V ， B 的电位U B =2V ，而U AB =U A -U B =6-2=4V ）【重点】5、电动势与端电压：对电源来说，既有电动势，又有端电压。
由于内阻的存在，电动势比端电压大一点点，只有当电路开路时，两者才相等。
⎩⎨⎧正极方向：从电源负极指向只存在与电源中电动势 ⎩⎨⎧负极方向：从电源正极指向存在于外电路中端电压 6、测量：1）交直流分开测；2）必须并联在电路中；3）直流电需注意“+”，“—”；4）注意量程四、电阻1、电阻概念：对电流的阻碍作用；用R 表示，单位为Ω2、在温度不变的情况下，电阻与材料ρ、长度l 和横截面积S 有关，)()()()(2mm S m l m R ⋅Ω=Ωρ 3、根据导电能力分类：导体、绝缘体和半导体五、欧姆定律1、部分欧姆定律：不考虑电源的一段电路)()()(Ω=R V U A I 2、全欧姆定律：含有电源的闭合电路)()()()(Ω+Ω=r R V U A I 3、电源电动势：内外U U E +=4、电路的三种状态：断路、通路和短路（生活中避免，但有用其他用途）六、电功与电功率1、电功：电流做的功，用W 表示，单位是焦耳（J ）。
