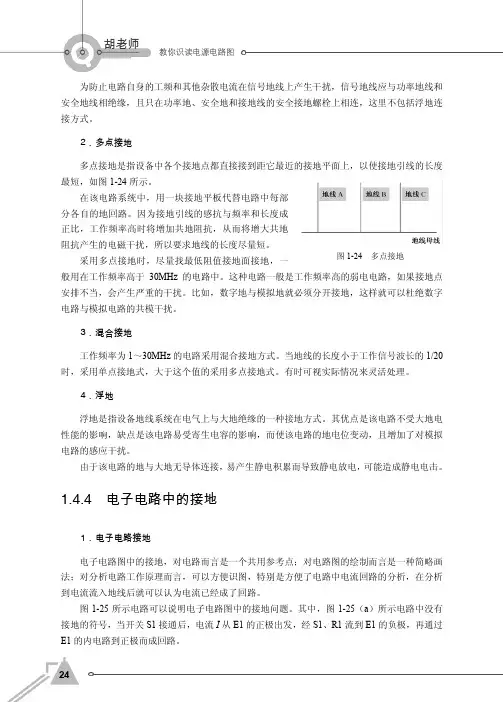

教你识读电源电路图24 胡老师为防止电路自身的工频和其他杂散电流在信号地线上产生干扰，信号地线应与功率地线和安全地线相绝缘，且只在功率地、安全地和接地线的安全接地螺栓上相连，这里不包括浮地连接方式。

2．多点接地多点接地是指设备中各个接地点都直接接到距它最近的接地平面上，以使接地引线的长度最短，如图1-24所示。

在该电路系统中，用一块接地平板代替电路中每部分各自的地回路。

因为接地引线的感抗与频率和长度成正比，工作频率高时将增加共地阻抗，从而将增大共地阻抗产生的电磁干扰，所以要求地线的长度尽量短。

采用多点接地时，尽量找最低阻值接地面接地，一般用在工作频率高于30MHz 的电路中。

这种电路一般是工作频率高的弱电电路，如果接地点安排不当，会产生严重的干扰。

比如，数字地与模拟地就必须分开接地，这样就可以杜绝数字电路与模拟电路的共模干扰。

3．混合接地工作频率为1～30MHz 的电路采用混合接地方式。

当地线的长度小于工作信号波长的1/20时，采用单点接地式，大于这个值的采用多点接地式。

有时可视实际情况来灵活处理。

4．浮地浮地是指设备地线系统在电气上与大地绝缘的一种接地方式。

其优点是该电路不受大地电性能的影响，缺点是该电路易受寄生电容的影响，而使该电路的地电位变动，且增加了对模拟电路的感应干扰。

由于该电路的地与大地无导体连接，易产生静电积累而导致静电放电，可能造成静电电击。

1.4.4 电子电路中的接地1．电子电路接地电子电路图中的接地，对电路而言是一个共用参考点；对电路图的绘制而言是一种简略画法；对分析电路工作原理而言，可以方便识图，特别是方便了电路中电流回路的分析，在分析到电流流入地线后就可以认为电流已经成了回路。

图1-25所示电路可以说明电子电路图中的接地问题。

其中，图1-25（a ）所示电路中没有接地的符号，当开关S1接通后，电流I 从E1的正极出发，经S1、R1流到E1的负极，再通过E1的内电路到正极而成回路。

电气图纸一般可分为两大类，一类为电力电气图，它主要是表述电能的传输、分配和转换，如电网电气图、电厂电气控制图等。

另一类为电子电气图，它主要表述电子信息的传递、处理；如电视机电气原理图。

本文主要谈电力电气图的识读。

电力电气图分一次回路图、二次回路图。

一次回路图表示一次电气设备(主设备)连接顺序。

一次电气设备主要包括发电机、变压器、断路器、电动机、电抗器、电力电缆、电力母线、输电线等。

为对一次设备及其电路进行控制、测量、保护而设计安装的各类电气设备，如测量仪表、控制开关、继电器、信号装置、自动装置等称二次设备。

表示二次设备之间连接顺序的电气图称二次回路图。

一、电气图的种类电气图主要有系统原理图、电路原理图、安装接线图。

1.系统原理图(方框图)用较简单的符号或带有文字的方框，简单明了地表示电路系统的最基本结构和组成，直观表述电路中最基本的构成单元和主要特征及相互间关系。

2.电路原理图电路原理图又分为集中式、展开式两种。

集中式电路图中各元器件等均以整体形式集中画出，说明元件的结构原理和工作原理。

识读时需清楚了解图中继电器相关线圈、触点属于什么回路，在什么情况下动作，动作后各相关部分触点发生什么样变化。

展开式电路图在表明各元件、继电器动作原理、动作顺序方面，较集中式电路图有其独特的优点。

展开式电路图按元件的线圈、触点划分为各自独立的交流电流、交流电压、直流信号等回路．凡属于同一元件或继电器的电流、电压线圈及触点采用相同的文字。

展开式电路图中对每个独立回路，交流按U、V、W相序；直流按继电器动作顺序依次排列。

识读展开式电路图时，对照每一回路右侧的文字说明，先交流后直流，由上而下，由左至右逐行识读。

集中式、展开式电路图互相补充、互相对照来识读更易理解。

3.安装接线图安装接线图是以电路原理为依据绘制而成，是现场维修中不可缺少的重要资料。

安装图中各元件图形、位置及相互间连接关系与元件的实际形状、实际安装位置及实际连接关系相一致。

电气识图方法一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

二、电气图分类：1、电器控制线路图2、电子线路图3、建筑电气平面图4、建筑弱电电气工程图5、印制板电路图三、识图的基本方法和步骤(一)基本方法1、结合电工基础知识识图：要想准确、迅速地看懂电气图,必须具备一定的电工基础知识。

2、结合电器元件的结构和工作原理识图：应了解这些元器件的性能、结构、工作原理、相互控制关系以及在整个电路中的地位和作用。

（1）、配电电路中的负荷开关、自动空气开关、熔断器、互感器，仪表。

（2）、电力拖动电路中常用的各种继电器、接触器和各种控制开关等（3）、电子电路中，常用的各种二极管、晶体管、晶闸管、电容器、电感器以及各种集成电路等3、结合典型电路识图: 典型电路就是常见的基本电路4、结合有关图纸说明识图：有助于了解电路的大体情况，便于抓住看图的重点5、结合电气图的制图要求识图：规则和要求是为了加强图纸的规范性、通用性和示意性而提出的。

（二）基本步骤1．看图纸说明：图纸说明包括图纸目录、技术说明、元器件明细表和施工说明等2．看主标题栏：了解电气图的名称及标题栏中有关内容3．看电路图：先要分清主电路和控制电路、交流电路和直流电路, 其次按照先看主电路，再看控制电路的顺序读图。

名称符号应用范围直流电适用于直流电的设备的铭牌上，以及用来表示直流电的端子交流电适用于交流电的设备的铭牌上，以及用来表示交流电的端子正极表示使用或产生直流电设备的正端负极表示使用或产生直流电设备的负端电池检测表示电池测试按钮和表明电池情况的灯或仪表电池定位表示电池盒本身及电池的极性和位置整流器表示整流设备及其有关接线端和控制装置表示电气设备可通过变压器与电力线连接的开关、控制器、连接变压器器或端子，也可用于变压器包封或外壳上熔断器表示熔断器盒及其位置测试电压表示该设备能承受500V的测试电压危险电压表示危险电压引起的危险接地表示接地端子表示在发生故障时防止电击的与外保护导线相连接的端子，或与保护接地保护接地相连接的端子接机壳、接机架表示连接机壳、机架的端子输入表示输入端输出表示输出端过载保护装置表示一个设备装有过载保护装置调到最小表示量值调到最小值的控制调到最大表示量值调到最大值的控制灯、照明设备表示控制照明光源的开关4．看接线图：（1）接线图是以电路图为依据绘制的，因此要对照电路图来看接线图。

电气原理图及接线图识读方法VS画图技巧2016-11-11 07:30识图方法电气图纸一般可分为两大类，一类为电力电气图，它主要是表述电能的传输、分配和转换，如电网电气图、电厂电气控制图等。

另一类为电子电气图，它主要表述电子信息的传递、处理；如电视机电气原理图。

本文主要谈电力电气图的识读。

电力电气图分一次回路图、二次回路图。

一次回路图表示一次电气设备(主设备)连接顺序。

一次电气设备主要包括发电机、变压器、断路器、电动机、电抗器、电力电缆、电力母线、输电线等。

为对一次设备及其电路进行控制、测量、保护而设计安装的各类电气设备，如测量仪表、控制开关、继电器、信号装置、自动装置等称二次设备。

表示二次设备之间连接顺序的电气图称二次回路图。

一、电气图的种类电气图主要有系统原理图、电路原理图、安装接线图。

1．系统原理图(方框图)用较简单的符号或带有文字的方框，简单明了地表示电路系统的最基本结构和组成，直观表述电路中最基本的构成单元和主要特征及相互间关系。

2．电路原理图电路原理图又分为集中式、展开式两种。

集中式电路图中各元器件等均以整体形式集中画出，说明元件的结构原理和工作原理。

识读时需清楚了解图中继电器相关线圈、触点属于什么回路，在什么情况下动作，动作后各相关部分触点发生什么样变化。

展开式电路图在表明各元件、继电器动作原理、动作顺序方面，较集中式电路图有其独特的优点。

展开式电路图按元件的线圈、触点划分为各自独立的交流电流、交流电压、直流信号等回路．凡属于同一元件或继电器的电流、电压线圈及触点采用相同的文字。

展开式电路图中对每个独立回路，交流按U、V、W相序；直流按继电器动作顺序依次排列。

识读展开式电路图时，对照每一回路右侧的文字说明，先交流后直流，由上而下，由左至右逐行识读。

集中式、展开式电路图互相补充、互相对照来识读更易理解。

3．安装接线图安装接线图是以电路原理为依据绘制而成，是现场维修中不可缺少的重要资料。

电路图的种类常见手机维修中的电子电路图有原理图、方框图、元件分布图、装配图和机板图等（1）原理图原理图就是用来体现电子电路的工作原理的一种电路图，又被叫做“电原理图”。

这种图，由于它直接体现了电子电路的结构和工作原理，所以一般用在设计、分析电路中。

分析电路时，通过识别图纸上所画的各种电路元件符号，以及它们之间的连接方式，就可以了解电路的实际工作时情况。

原理图又可分为整机原理图，单元部分电路原理图，整机原理图是指手机所有电路集合在一起的分部电路图。

（2）方框图（框图）方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。

从根本上说，这也是一种原理图，不过在这种图纸中，除了方框和连线，几乎就没有别的符号了。

它和上面的原理图主要的区别就在于原理图上详细地绘制了电路的全部的元器件和它们的连接方式，而方框图只是简单地将电路凑展δ芑治父霾糠郑恳桓霾糠置杌娉梢桓龇娇颍诜娇蛑屑由霞虻サ奈淖炙得鳎诜娇蚣溆昧撸ㄓ惺庇么返牧撸┧得鞲鞲龇娇蛑涞墓叵怠Ｋ苑娇蛲贾荒苡美刺逑值缏返拇笾鹿ぷ髟恚硗汲讼晗傅乇砻鞯缏返墓ぷ髟碇猓箍梢杂美醋魑杉⒅谱鞯缏返囊谰荨?br> （3）元件分布图它是为了进行电路装配而采用的一种图纸，图上的符号往往是电路元件的实物的外形图。

我们只要照着图上画的样子，这种电路图一般是供原理和实物对照时使用的。

（4）机板图机板图的是“印刷电路板图”或“印刷线路板图”，它和元件分布图其实属于同一类的电路图，都是供原理图联系实际电路使用的。

印刷电路板是在一块绝缘板上先覆上一层金属箔，再将电路不需要的金属箔腐蚀掉，剩下的部分金属箔作为电路元器件之间的连接线，然后将电路中的元器件安装在这块绝缘板上，利用板上剩余的金属箔作为元器件之间导电的连线，完成电路的连接。

由于铜的导电性能不错，加上相关技术很成熟，所以在制作电路板时，大多用铜。

所以，印刷电路板又叫“覆铜板”。

但是大家也要注意到：机板图的元件分布往往和原理图中大不一样。

电子线路图的识读方法复杂的电子线路图，对于初学者来说，图上密密麻麻，看得眼花缭乱，根本不知从何下手识图，也不能从电子线路原理图中找出电子产品的故障所在，更不能得心应手地去设计各种各样的电子线路。

其实，我们只要对电子线路图进行仔细观察，就会发现电子电路的构成具有很强的规律性，即相同类型的电子电路不仅功能相似，而且在电路结构上也是大同小异的。

而任何一张错综复杂、表现形式不同的电子线路图都是由一些最基本的电子电路组合而成。

我们如果将这些构成复杂电子线路图的最基本电路定义为基本单元电路，那么，我们只要掌握了这些最基本的单元电路，任何复杂的电路都可以看成是这些单元电路的组合。

例如：由分立元件组成的半导体超外差式收音机由变频、中放、检波、自动增益控制、前置低放、功放等6个单元电路所组成，如图所示。

彩色电视机可由高频电路、中频放大电路、视频检波电路、视频放大电路、伴音电路、色解码电路、同步分离电路、行扫描电路、场扫描电路、显像管电路、电源电路等组成，如图所示。

所以我们只要掌握了构成半导体收音机和彩色电视机的单元电路，我们就可以很容易识读半导体收音机和彩色电视机的电路原理图。

可见掌握最基本单元电路的识读，对于电子线路图的识读及学会电子线路图的设计，有着重要的意义。

电子线路图的识读方法下面本着掌握电子线路图的构成规律及进而学会设计电子线路固的目的，具体讲一讲电子线路图AT89C2051的识读方法和技巧。

1．掌握基本单元电路掌握基本单元电路，为识读复杂电路打好基础。

上面我们已经提到，任何复杂电路都是由基本单元电路构成，所以我们在识读复杂电路前，首先必须要掌握好基本单元电路。

在学习单元电路时，要掌握好基木单元电路的工作原理，电路的功能及特性，电路典型参数，组成电路的元器件以及每一个元器件在电路中所起到的作用，电路调试方法等。

如有必要，对每一个元器件的参数都应了解清楚。

2．分解复杂电路任何复杂电路都可以分解成若干个具有完整基本功能的单元电路，而每个单元电路在复杂电路中的功能不同，其作用也不同。

目录第一章电气图的基本知识第一节电气图的分类第二节电气图的主要特点第三节电气制图与电气图形符号国家标准第四节电气识图的基本要求和基本步骤第二章常用电气图形符号第一节电路图常用文字符号第二节常用电气图用图形符号第三节常用电气设备用图形符号第三章电气图和连接线的表示方法第一节电路的多线表示法和单线表示法第二节电气元件的集中表示法和分开表示法第三节元件接线端子的表示方法第四节连接线的一般表示方法第五节导线的识别标记及其标注第六节接线文件第四章电气制图与识图第一节电力输配电系统第二节电气主接线第三节电气控制线路图第五章* CAD第一章电气图的基本知识电气图的制图者必须遵守制图的规则和表示方法，读图者掌握了这些规则和表示方法，就能读懂制图者所表达的意思，所以不管是制图者还是读图者都应当掌握电气线路图的制图规则和表示方法。

第一节电气图的分类电气图是电气工程中各部门进行沟通、交流信息的载体，由于电气图所表达的对象不同，提供信息的类型及表达方式也不同，这样就使电气图具有多样性。

同一套电气设备，可以有不同类型的电气图，以适应不同使用对象的要求。

对于供配电设备来说，主要电气图是指一次回路和二次回路的电路图。

但要表示清楚一项电气工程或一种电气设备的功能、用途、工作原理、安装和使用方法等，光有这两种图是不够的。

例如，表示系统的规模、整体方案、组成情况、主要特性，用概略图；表示系统的工作原理、工作流程和分析电路特性，需用电路图；表示元件之间的关系、连接方式和特点，需用接线图。

在数字电路中，由于各种数字集成电路的应用，使电路能实现逻辑功能，因此就有反映集成电路逻辑功能的逻辑图。

根据各电气图所表示的电气设备、工程内容及表达形式的不同，电气图通常可分为以下几类：一、系统图或框图系统图或框图(也称概略图)就是用符号或带注释的框概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

它通常是某一系统、某一装置或某一成套设计图中的第一张图样。
