振动传感器说明

振动传感器校准步骤说明书一、概述振动传感器是一种用于测量机械或结构物振动的设备，广泛应用于工程领域。

为确保传感器的准确性，需要定期进行校准。

本说明书将详细介绍振动传感器的校准步骤，以确保测量结果的准确性和可靠性。

二、准备工作在进行振动传感器的校准之前，需要准备以下工具和设备：1. 校准装置：包括校准机、校准台等；2. 校准质量块：用于校准传感器信号的幅值；3. 电缆和连接器：将传感器与校准装置相连接；4. 计算机及相关软件：用于数据采集和分析。

三、校准步骤下面将详细介绍振动传感器的校准步骤：步骤一：检查传感器状态1. 确保传感器外观完好无损；2. 检查传感器电缆连接是否良好；3. 检查传感器固定是否牢固。

步骤二：连接传感器至校准装置1. 将传感器与校准机通过电缆连接；2. 确保连接器的插入稳固可靠。

步骤三：设置校准参数1. 打开校准软件，并选中相应的传感器型号；2. 设置校准频率和振幅范围；3. 设置校准装置的输出参数。

步骤四：进行传感器校准1. 将校准质量块放置在校准台上；2. 启动校准装置，并记录传感器在各个频率下的振幅数值；3. 采集足够数量的数据，以确保校准结果的准确性。

步骤五：数据分析和校准结果判定1. 将采集到的数据导入计算机；2. 使用相关软件进行数据分析和处理；3. 判断校准结果是否合格，如超出允许误差范围，则需重新进行校准，直至满足要求。

四、校准结果记录在完成振动传感器的校准后，应将校准结果进行记录，并保存在相应的校准报告中。

校准报告应包括以下内容：1. 传感器型号和序列号；2. 校准时间和地点；3. 校准装置和质量块信息；4. 校准参数和结果；5. 校准人员签名和日期。

五、维护与保养定期的维护与保养对于保持振动传感器的准确性和可靠性至关重要。

在校准之外，还需做到以下几点：1. 定期检查传感器外观和连接线路；2. 清洁传感器，避免灰尘和污垢积累；3. 避免传感器受到强烈的冲击或振动。

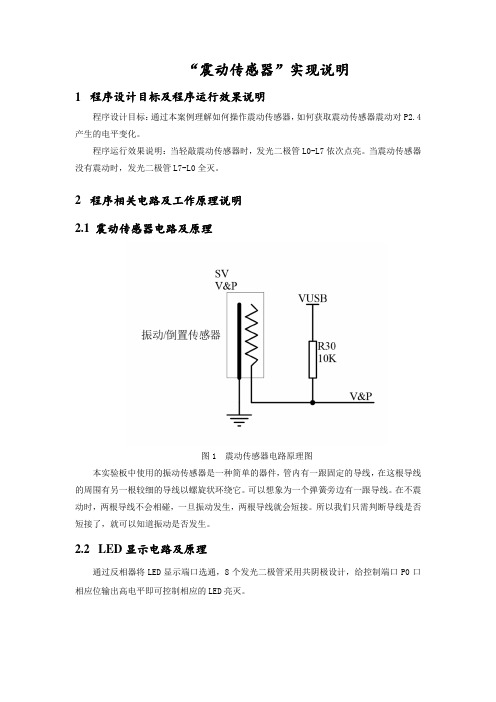

“震动传感器”实现说明
1程序设计目标及程序运行效果说明
程序设计目标：通过本案例理解如何操作震动传感器，如何获取震动传感器震动对P2.4产生的电平变化。

程序运行效果说明：当轻敲震动传感器时，发光二极管L0-L7依次点亮。

当震动传感器没有震动时，发光二极管L7-L0全灭。

2程序相关电路及工作原理说明
2.1 震动传感器电路及原理
图1 震动传感器电路原理图
本实验板中使用的振动传感器是一种简单的器件，管内有一跟固定的导线，在这根导线的周围有另一根较细的导线以螺旋状环绕它。

可以想象为一个弹簧旁边有一跟导线。

在不震动时，两根导线不会相碰，一旦振动发生，两根导线就会短接。

所以我们只需判断导线是否短接了，就可以知道振动是否发生。

2.2LED显示电路及原理
通过反相器将LED显示端口选通，8个发光二极管采用共阴极设计，给控制端口P0口相应位输出高电平即可控制相应的LED亮灭。

图2 发光二极管电路原理图
3测试方法
（1）用STC ISP默认设置，打开工程中的HEX并下载;
（2）单片机上电后，初始现象为所有LED灯熄灭，敲击开发板使其振动，LED灯从最右至左依次被点亮；八个LED灯全部点亮后会同时熄灭，直至再感受到振动重新开始从右往左依次点亮。

4用途
震动声光报警器：如果振动传感器受到震动，蜂鸣器就发出报警声，发光二极管点亮。

振动传感器使用方法说明书1. 简介振动传感器是一种用于检测振动信号的设备，广泛应用于机械设备、工业自动化、航空航天等领域。

本说明书将详细介绍振动传感器的使用方法，帮助用户正确、有效地操作该设备。

2. 振动传感器的组成2.1 振动传感器主体：由外壳、内部电路和连接接口组成。

2.2 连接线：用于将传感器与数据采集设备连接。

3. 准备工作3.1 根据需要选择合适的振动传感器型号。

3.2 确保传感器与数据采集设备的连接线完好，没有损坏或者松脱的情况。

3.3 清理工作区域，确保传感器的安装位置干净、平整。

4. 安装振动传感器4.1 确定安装位置：根据需要监测的振动源，选择合适的位置进行安装。

4.2 清洁安装面：使用干净的布或纸巾清洁安装面，确保贴合紧密，防止杂质影响传感器的精度。

4.3 固定传感器：使用合适的固定装置（如螺丝）将传感器固定在安装位置上，确保传感器稳定。

5. 连接传感器5.1 将传感器的连接线与数据采集设备（如振动分析仪）的接口连接。

5.2 确保连接牢固：插头应完全插入接口，确保信号传输的准确性。

5.3 检查连接状态：确定连接没有松动或破损。

6. 设置参数6.1 按照数据采集设备的说明书，设置采样频率和采集范围等参数。

6.2 确保参数的准确性：根据实际需要进行合理的设置，以确保获取到准确的振动数据。

7. 操作步骤7.1 打开数据采集设备，并确认传感器连接正常。

7.2 将振动传感器靠近需要监测的振动源。

7.3 启动数据采集设备，开始记录振动数据。

7.4 观察数据采集设备显示的振动数据，注意异常波动或过大的振动幅值。

7.5 根据需要，可以对振动源进行改变或调整，并再次记录数据进行分析。

8. 数据分析与应用8.1 使用数据分析软件对采集的振动数据进行处理和分析。

8.2 比较不同时间点或不同设备之间的振动数据，找出异常或异常之前的预兆信号。

8.3 根据分析结果，判断设备的运行状况，及时采取修复或优化措施，提前预防故障。

震动传感器的原理和性能分析震动传感器是一种广泛应用于工业自动化领域的传感器，主要用于测量机械运动时的振动状态，对于生产过程中的精度和稳定性控制、机械结构分析及诊断等都有着重要的作用。

在本篇文章中，我们将分析震动传感器的基本原理和性能特征。

一、震动传感器的基本原理震动传感器是一种转换机械振动信号为电信号的传感器，其基本原理是利用机械振动感应元件的位移和转角等特征，将机械振动信号转换为相应的电信号输出。

通常，它包含了振动感应元件和电路放大器两部分。

振动感应元件通常采用机电式、压电式和电磁式的振动传感技术。

机电式的振动传感器利用机械运动转换为电信号的原理，通过机械感应元件对机械振动进行转换。

比如，压电振动传感器采用压电晶体感应的原理，利用晶体的电学性能将机械振动转换为相应的电信号。

电磁振动传感器则利用磁感应原理，将机械振动转变为磁场变化，进而转换为电信号。

二、震动传感器的性能特征1. 灵敏度震动传感器的灵敏度是衡量其输入信号和输出信号比值的重要指标。

高灵敏度意味着能捕捉到更微小的振动信号，而低灵敏度则会损失信号。

所以，适当的灵敏度范围对于传感器的可靠性和精确度至关重要。

2. 压力范围震动传感器在使用中应该注意其压力范围。

若是传感器所能承受的压力超出规定的范围，则可能会导致传感器损坏。

3. 频率响应频率响应是较为重要的性能特征之一，一般认为震动传感器的频率响应应符合其实际使用的情况。

特别是在涉及到机械系统动态特性的振动测量中，高精度的频率响应是保证测量精度的基础。

4. 质量效应震动传感器本身的物理质量和响应性能有一定程度上的相关性。

在一些应用场合，如汽车发动机中，传感器的质量也是需要考虑的因素之一。

一方面，较重的传感器会增加系统的质量，并在一定程度上降低系统的稳定性；另一方面，对于对振动测量有高精度要求的应用，传感器质量也会对加速度响应和动态响应特性等造成一定的影响。

总之，震动传感器在工业自动化领域有着极其广泛的应用，它的高灵敏度、频率响应精度和质量等多个因素直接影响到其性能和可靠度。

振动传感器技术参数
振动传感器是一种测量机械振动信号并转换为电信号的设备。

常见的振动传感器主要有压电式和电感式两种。

振动传感器的技术参数包括以下几个方面：
1. 感受范围：振动传感器的感受范围一般指传感器能够检测到的最小和最大振动频率范围，通常在几 Hertz 到几千 Hertz 之间。

2. 灵敏度：振动传感器的灵敏度指传感器能够检测到的最小振动幅度，通常单位为 mV/g 或 mV/mm/s。

3. 频率响应：振动传感器的频率响应指传感器可以输出准确的振动信号的频率范围，一般以正弦波响应或阶跃响应的方式呈现。

4. 静态输出：振动传感器的静态输出通常指在没有振动信号的情况下传感器能够输出的常数值或偏置值。

5. 工作温度范围：振动传感器的工作温度范围通常指传感器能够正常工作的环境温度范围，一般为 -40℃ 到120℃。

6. 线性度：传感器输出信号与测量量之间的线性关系的程度。

7. 电源电压：振动传感器通常需要外部供电，所需的电源电压通常为 5V 或 12V。

8. 输出类型：振动传感器的输出信号类型包括模拟信号和数字信号两种，模拟信号一般为电压信号，数字信号一般为脉冲信号或串口输出信号。

电磁振动传感器操作说明书操作说明书一、产品概述电磁振动传感器是一种用于测量振动和震动的装置。

它采用电磁感应原理，能够准确地检测物体的振动频率和振幅，广泛应用于机械设备、交通工具和建筑结构等领域。

二、产品参数1. 测量范围：0-1000 Hz2. 灵敏度：0.5 mV/g3. 频率响应范围：10 Hz - 10 kHz4. 工作温度范围：-20℃至70℃5. 输出方式：模拟信号6. 电源要求：12-24V 直流电源三、产品结构电磁振动传感器主要由以下部分组成：1. 振动感应单元：负责感应振动信号；2. 信号处理单元：将感应到的振动信号转换为模拟信号；3. 输出接口：连接到外部设备。

四、产品安装及使用步骤1. 确保安装场所干燥、无振动干扰，并远离强电磁场。

2. 将电磁振动传感器的振动感应单元平稳地粘贴在需要测量振动的物体表面，确保良好的贴合度。

3. 将传感器的输出接口连接到外部设备的模拟输入端。

4. 将传感器的电源线连接到12-24V 直流电源，确保极性连接正确。

5. 打开外部设备的电源，并进行相应的设置。

6. 根据外部设备的要求，调整传感器的灵敏度和工作范围。

五、注意事项1. 在安装和使用过程中，严禁使用力量撞击或过度挤压传感器。

2. 请勿拆解传感器，否则会导致设备损坏或人身伤害。

3. 传感器的使用环境温度应在-20℃至70℃之间，超出范围会影响性能。

4. 如需更换传感器，请联系专业技术人员进行操作。

六、故障排除1. 如果传感器输出信号异常或无信号，请检查是否正常连接电源和信号线，并确保连接正确。

2. 如仍无法解决问题，请联系售后服务中心获取进一步帮助。

七、维护保养1. 定期检查传感器的安装状态，确保贴合度和连接可靠性。

2. 保持传感器表面清洁干燥，不得使用腐蚀性溶液进行清洗。

3. 如传感器长期不使用，请将其放置于干燥通风的地方，并避免受到机械振动。

八、报废处理1. 如需报废传感器，请联系当地相关部门进行处理，切勿随意丢弃。

振动传感器原理及应用
1振动传感器的简介
振动传感器是集振动测量、调节、控制、保护、诊断及记录等功能于一体的测量仪表，它能够振动检测、采集和控制回路中传输信息，用以确定被测介质（如机械设备、土壤，结构等）的动态特性及参数。

振动传感器通常以弹簧陀螺或小型电机介质为激发源，利用独特的检测结构，被设置其中，它能够检测出测量体表面的微小振动，它的输出通过放大器及滤波装置，分离有用的振动信号，并且将其转换成电信号;
2振动传感器的原理
振动传感器是一种非接触式的测力传感器，它在无接触的状态下，通过安装在特定位置上的振动检测元件，来使用振动信号来进行检测测量，从而检测出位置上的机械振动及其变化信息。

它在实际应用时，将振动检测元件安装在某处，一旦发生了一定的位移、速度或加速度变化，振动检测元件就会产生电信号，通过放大器进行放大再传输，从而获取所需的信息。

3振动传感器的应用
振动传感器有着广泛的应用，常用于汽车发动机振动、摆线针轮轴承、电机轴承、空调机组振动及扇叶转速等机械设备的状况检测，以此来调整设备的操作，以及对结构的稳定性做出观测和监控。

在山地机械中，振动传感器也可以用来监测机器人的位置及运动状况，这
样一来就可以精确测量出机器人在不同情况下的高度及横向滑动的位置，从而为其它的机械设备或动作提供参考跟随的信息。

振动速度传感器的技术参数介绍振动速度传感器是一种常用于测量机械设备振动情况的传感器，通过检测设备表面发出的振动信号，可以判断设备是否正常运行，提高设备运行的可靠性和安全性。

下面我们将介绍振动速度传感器的技术参数。

1. 灵敏度传感器的灵敏度是指传感器在接收到振动信号后产生的电信号电压值与振动速度之间的比值，通常表示为mV/mm/s。

换句话说，灵敏度越高，传感器对于相同的振动速度变化的响应将越强。

传感器的灵敏度通常与传感器的内部结构和材料有关。

在选择传感器时需要根据实际测量的范围和要求进行选择，不同的传感器灵敏度不同，在选择时应根据实际需要进行选择。

2. 响应频率响应频率是指传感器能够响应的振动频率范围，通常表示为Hz。

传感器一般会有一个最低响应频率和最高响应频率，当受到低于最低响应频率或高于最高响应频率的振动信号时，传感器将无法检测到这些信号。

在选择传感器时，需要根据实际测量对象的振动频率进行选择，以保证测量的准确性。

3. 输出信号传感器的输出信号是指传感器将测量到的振动信息转化为电信号，供外界使用的信号类型。

振动速度传感器常见的输出信号有电压输出、电流输出和频率输出。

在实际应用中，需要根据测量系统的要求来选择合适的传感器输出信号类型。

4. 工作温度范围振动速度传感器的工作温度范围是指传感器可以正常工作的温度范围，通常表示为℃。

如将传感器大量应用于工业生产现场中，温度较高，因此传感器的工作温度范围常在-40℃ ~ 120℃之间，以保证传感器能够在恶劣的环境下工作稳定。

5. 线性度线性度是指传感器输出信号与测量物理量之间的线性关系程度。

传感器的线性度通常表示为百分比。

传感器的线性度越高，输出信号与实际测量值之间的误差就越小。

6. 分辨率传感器的分辨率是指传感器可以检测到的最小振动速度变化。

传感器的分辨率越高，可以检测到更微小的振动变化，提高了测量的精度。

7. 寿命传感器的寿命通常指传感器的使用寿命，也可以指传感器的可靠性寿命。

振动传感器技术参数
1.测量范围：振动传感器能够测量的振动范围通常为0-50g。

不同型号的传感器测量范围可能略有不同，具体应根据所需的应用场景选择合适的传感器。

2. 灵敏度：振动传感器的灵敏度指其输出信号对应的振动速度与输入的机械振幅之比。

一般情况下，振动传感器的灵敏度为
10-100mV/g。

3. 频率响应：振动传感器的频率响应范围通常为0.5-10kHz。

在选择传感器时，应考虑到需要测量的振动频率范围。

4. 阻尼：振动传感器的阻尼是指其输出信号对应的振动速度随时间的衰减速度。

阻尼越小，传感器的响应时间越短。

5. 温度范围：振动传感器的工作温度范围通常为-40℃至+85℃。

需要注意的是，在极端温度条件下，传感器的灵敏度和频率响应可能会发生变化。

6. 电源电压：振动传感器通常需要外部供电，其电源电压通常为8-36V。

需要注意的是，传感器的电源电压不应超过其额定电压。

7. 输出信号：振动传感器的输出信号通常为电压信号或电流信号。

其中，电压信号输出范围通常为0-5V或0-10V，电流信号输出范围通常为4-20mA。

综上所述，振动传感器的技术参数包括测量范围、灵敏度、频率响应、阻尼、温度范围、电源电压和输出信号。

在选择传感器时，需根据实际需求选择合适的参数。
