第一章传感器概述人的体力和脑力劳动通过感觉器官接收外界信号，将这些信号传送给大脑，大脑把这些信号分析处理传递给肌体。
如果用机器完成这一过程，计算机相当人的大脑，执行机构相当人的肌体，传感器相当于人的五官和皮肤。
1.1.1传感器的定义广义：传感器是一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号的输出器件和装置。
狭义：能把外界非电信息转换成电信号输出的器件。
国家标准对传感器定义是：能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置以上定义表明传感器有以下含义：1、它是由敏感元件和转换元件构成的检测装置；2、能按一定规律将被测量转换成电信号输出；3、传感器的输出与输入之间存在确定的关系；按使用的场合不同又称为: 变换器、换能器、探测器1.1.2传感器的组成传感器由敏感元件、转换元件、基本电路三部分组成：图示：被测量---敏感原件-----转换原件----基本电路-------电量输出电容式压力传感器-------------------压电式加速度传感器----------------------电位器式压力传感器1.1.3传感器的分类1）按传感器检测的范畴分类：生物量传感器、化学量传感器、物理量传感器、2）按输入量分类：速度、位移、角速度、力、力矩、压力、流速、液面、温度、湿度3）按传感器的输出信号分类：模拟传感器数字传感器4）按传感器的结构分类：结构型传感器、物性型传感器、复合型传感器5）按传感器的功能分类：智能传感器、多功能传感器、单功能传感器6）按传感器的转换原理分类：机—电传感器、光—电传感器、热—电电传感器、磁—电传感器电化学传感器。
7）按传感器的能源分类：有源传感器、无源传感器国标制定的传感器分类体系表将传感器分为：物理量、化学量、生物类传感器三大门类；1.2 传感器的地位与作用在基础学科研究中，传感器更有突出的地位。
宏观上的茫茫宇宙、微观上的粒子世界、长时间的天体演化、短的瞬间反应。
上海开大《传感器与测试基础》复习资料（参考答案）（注意：考试时，答题使用答题纸）一、填空题（20分）1.传感器的特性一般指输入、输出特性，有动、静之分。
静态特性指标的有灵敏度、线性度、分辨力、迟滞误差、稳定性等。
P18—P202.对于测量方法，从不同的角度有不同的分类，按照测量结果的显示方式，可以分为模拟式测量和数字式测量。
P73.对于测量方法，从不同的角度有不同的分类，按照是否在工位上测量可以分为在线测量和离线式测量。
P74.对于测量方法，从不同的角度有不同的分类，按照测量的具体手段，可以分为偏位式测量、微差式测量和零位式测量。
P75.某0. 1级电流表满度值x m =100mA ,测量60仇4的绝对误差为±0. 1mA。
6、服从正态分布的随机误差具有如下性质集中性、对称性、有界性。
P137.硅光电池的光电特性中，当负载短路时，光电流在很大范围内与照度呈线性关系。
P2308、把被测非电量的变化转换成线圈互感变化的互感式传感器是根据室压蚩的基本原理制成的，其次级绕绢.都用差动形式连接,所以又叫差动变压器式传感器。
P679、霍尔传感器的霍尔电势U H为KNB 若改变I或—就能得到变化的霍尔电势。
P18310、电容式传感器中，变极距式一般用来测量微小的位移。
11、压电式传感器具有体积小、结构简单等优点，但不适宜测量频率太低的被测量，特别是不能测量一静态值。
12、差动电感式传感器与单线圈电感式传感器相比,线性好灵感度提高二_____ 倍、测量精度高。
13.热电偶冷端温度有如下补偿方法：冷端恒温法（冰浴法）、计算修正法、电桥补偿法、仪表机械零点调整法。
P21014.空气介质变间隙式电容传感器中，提高其灵敏度和减少非线性误差是矛盾的，为此实际中大都采用差动式电容传感器。
15.从原理来分，电容式传感器结构类型有：变面积式、变极距式、变介电常数式。
16.变极距式电容传感器的电容变化与极板间距之间的关系是成关系，为了减小这种关系带来的测量误差，常采用差动结构来解决。

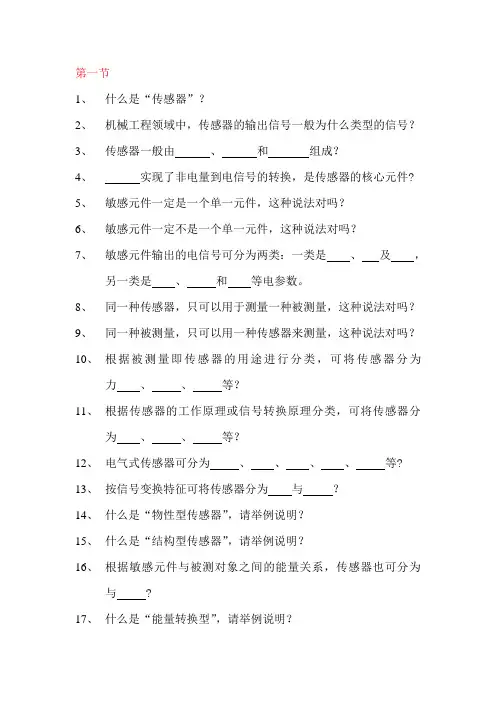

第一节1、什么是“传感器”？2、机械工程领域中，传感器的输出信号一般为什么类型的信号？3、传感器一般由、和组成？4、实现了非电量到电信号的转换，是传感器的核心元件?5、敏感元件一定是一个单一元件，这种说法对吗？6、敏感元件一定不是一个单一元件，这种说法对吗？7、敏感元件输出的电信号可分为两类：一类是、及，另一类是、和等电参数。
8、同一种传感器，只可以用于测量一种被测量，这种说法对吗？9、同一种被测量，只可以用一种传感器来测量，这种说法对吗？10、根据被测量即传感器的用途进行分类，可将传感器分为力、、等？11、根据传感器的工作原理或信号转换原理分类，可将传感器分为、、等？12、电气式传感器可分为、、、、等?13、按信号变换特征可将传感器分为与？14、什么是“物性型传感器”，请举例说明？15、什么是“结构型传感器”，请举例说明？16、根据敏感元件与被测对象之间的能量关系，传感器也可分为与 ?17、什么是“能量转换型”，请举例说明？18、什么是“能量控制型”，请举例说明？19、按输出信号的性质不同可分为和传感器?20、数字式传感器有什么优点？21、按构成传感器的功能材料不同，可将传感器分为、、、等。
第二节22、机械式传感器一般以作为敏感元件？23、简述机械式传感器的工作原理？24、举几个机械式传感器的应用实例？25、简述弹簧秤的工作原理？第三节26、电阻式传感器的敏感元件是？27、简述电阻式传感器的工作原理？28、根据其敏感元件工作原理的不同，可分为和两类。
29、变阻器式传感器的转换元件是？30、简述变阻器式传感器的工作原理？31、常用变阻器式传感器有、和等？32、变阻器式传感器的测量电路一般采用电路？33、举一个变阻器式传感器的应用实例？34、电阻应变片的转换元件是？35、按敏感栅材料的不同，电阻应变片可分为电阻应变片和电阻应变片两大类？36、根据应变片形状的不同，金属电阻应变片可分为、和三种。
37、半导体电阻应变片有、和三种。
第一章测试的基础知识1、计量的概念：实现测量单位统一和量值准确传递2、测量的概念：测量是以确定被测对象的量值3、测试的概念：测试则是具有试验性质的测量第二章信号分析基础1、信号分为：连续、离散、能量、功率、确定（周期、非周期）、随机（平稳、非平稳）信号2、周期信号的频谱有以下特点：离散性、谐波性、收敛性第三章测试系统的特性1、对测试系统的基本要求是实现不失真的测试2、理想的测试系统应该具有：单一性、输入与输出关系3、测试系统的静态特性指标：灵敏度（输入与输出之比）、线性度、回程误差（迟滞误差）、重复性、精度、稳定性和漂移（稳定度、环境影响）、分辨力、可靠性第四章传感器技术概论1、传感器的组成：敏感组件、变换组件、信号调理电路、（Extra ：辅助电源提供转换能量）2、弹性敏感组件的基本特性：● 刚度：外力作用时抵抗变形的能力（k=dF/dx ）● 灵敏度：外力作用下产生变形的大小（S=1/k=dx/dF ）● 弹性滞后原因：分子间存在内摩擦）● 弹性后效与载荷、时间有关）● 温度特性：αt 表示膨胀系数、0L 表示温度为0t °C 时的长度则t °C 时的长度为]t -t 1[0t 0）（α+=L L ● 固有频率：em k 21f π= （k ：刚度e m ：振动质量）机械品质因数：Q 值越大，弹性敏感组件消耗的能量越少，储能效率越高，工作频带越窄3、弹性敏感组件的要求：极限强度高、滞后温度小、抗氧化绝缘耐腐蚀第五章电阻应变式传感器1、电阻应变片的结构：敏感栅、基底、引线、覆盖层、粘合剂、电极2、电阻应变片原理：电阻应变效应、压阻效应3、电阻应变效应：电阻值随机械变形而变化的物理现象4、压阻效应：受到载荷应力作用，电阻产生变化5、公式：AL R ρ=（L ：长度A ：截面积（4d 2π=A ）ρ：电阻率） 6、电阻应变片种类：丝式、箔式、半导体、薄膜应变片7、电阻应变片材料要求：灵敏度、电阻率高而稳、电阻系数小热稳定、抗氧化耐腐蚀、无机械滞后8、测量电桥：电桥是电阻（电感或电容）所组成的一个四端网络,参与测量的桥臂数越多，电桥的灵敏度越高计算方法：图，详见书46页当L R →∞时，电桥输出电压为）（4332110R R R R R R U U I +-+= 当电桥平衡时，0U =0则有：1R 4R =2R 3R 或4321R R R R = 结论：电桥若平衡，相对两臂的乘积相等，或相邻两臂电阻的比值必定相等 半桥单臂：I U RR U ∆=410只有一个电阻工作，其他都为0 半桥双臂：I U RR U ∆=210只有两个电阻工作，其他都为0 全臂：I U RR U ∆=0所有电阻都相等 第六章电感式传感器1、电感式传感器分为：自感、互感、电涡流式2、自感式（线圈、铁心、衔铁组成）：变气隙式、变面积式、螺管式、差动式自感传感器变间隙型：图详见53页：m2R N L =（N 为线圈匝数，m R 磁路总电阻）差动式自感传感器：两个结构相同的自感线圈组合在一起形成差动式电感传感器，提高灵敏度，减少测量误差3、互感式电感传感器:即差动变压器工作原理类似变压器，但接线方式是差动的，用来测量被测量转化为互感系数M 的变化4、电涡流式传感器：根据电磁感应定律，块状金属在变化的磁场或做切割磁感线运动时，导体内将产生旋涡状的感应电流，称为电涡流电涡流式传感器结构简单、频率响应宽、灵敏度高、测量范围大、干扰能力强第七章电容式传感器1、电容式传感器工作原理和结构：d AC ε=（12-100.9⨯=ε为介电常数A 为面积d为间距）两块平行金属板组成的平板电容器。
一、填空：1.传感器位于系统之首，其作用相当于人的五官，直接敏感外界信息。
2.非电量一般有两种形式：一种是稳定的，即不随时间变化或变化极其缓慢，称为静态信号；另一种是随时间变化而变化，称为动态信号。
3.传感器在被测量的各个值处于稳定状态时，输出量和输入量之间的关系称为静态特性。
4.传感器的分辨率是在规定测量范围内所能检测输入量的最小变化量。
5.迟滞特性能表明传感器在正向行程和反向行程期间，辅出-输入特性曲线不重合的程度。
6.重复性表示传感器在输入量按同一方向作全量程多次测试时，所得特性曲线不一致性的程度。
7.传感器的漂移是指在外界的干扰下，输出量发生与输入量无关的、不需要的变化。
8.常用的电阻应变片可分为两类：金属电阻应变片和半导体电阻应变片。
前者主要分为丝式、箔式和膜式等。
9.敏感栅是应变片最重要的组成部分。
10.用应变片构成应变式传感器，如何将应变敏感栅粘贴在基片上是能否应用于测量的关键之一。
11.压阻传感器零点温度漂移是因为扩散电阻的阻值随温度变化引起的，灵敏度温度漂移是因为压阻系数随温度变化引起的。
12.电位计（器）式电阻传感器分为线绕式和非线绕式两种，它们主要用于非电量变化较大的测量场合。
13.光电电位器与其它形式电位器最显著区别是：它是一种非接触式电位器。
14.电感式传感器从磁路上可分为闭磁路和开磁路两种。
螺管式属于开磁路。
15.最基本的闭磁路自感式变磁阻电感传感器，由线圈、铁芯和衔铁三部分组成。
16.螺管型电感传感器是开磁路自感式变磁阻电感传感器。
17.自感式传感器是基于将电感线圈的自感变化代替被测量的变化，互感式传感器则是把被测量的变化转换为变压器的互感变化。
18.差动变压器在铁芯位于中心位置时，输出电压并不是零电位，而是U x，U x被称为零点残余电压。
19.电涡流传感器可分为高频反射式和低频透射式两类。
20.变极距电容式传感器的最大位移应该小于极板间距的1／10。
21.圆筒形电容器不能用作改变极距的传感器。
第4章压电式传感器一、填空题1.压电元件一般有三类：第一类是石英晶体；第二类是压电陶瓷；第三类是高分子压电材料。
2.压电效应可分为正压电效应和逆压电效应。
3.将超声波（机械振动波）转换成电信号是利用压电材料的压电效应；蜂鸣器中发出“嘀…嘀…”声的压电片发声原理是利用压电材料的逆压电效应。
4.在实验室作检验标准用的压电仪表应采用sio2压电材料；能制成薄膜，粘贴在一个微小探头上、用于测量人的脉搏的压电材料应采用PVDF。
5.使用压电陶瓷制作的力或压力传感器可测量动态的力或压力。
6.动态力传感器中，两片压电片多采用并联接法，可增大输出电荷量；在电子打火机和煤气灶点火装置中，多片压电片采用串联接法，可使输出电压达上万伏，从而产生电火花。
7.用于厚度测量的压电陶瓷器件利用了逆压电效应原理。
二、综合题1.简述压电式加速度传感器的结构及原理。
压电式加速度传感器一般由壳体及装在壳体内的弹簧、质量块、压电元件和固定安装的基座组成。
压电元件一般由两片压电片组成，并在压电片的两个表面镀银，输出端由银层或两片银层之间所夹的金属块上引出，输出端的另一根引线就直接和传感器的基座相连。
在压电片上放置一个质量块，然后用硬弹簧对质量块预加载荷，然后将整个组件装在一个基座的金属壳体内。
为了隔离基座的应变传递到压电元件上去，避免产生假信号输出，增加传感器的抗干扰能力，基座一般要加厚或者采用刚度较大的材料制造。
使用时，将传感器基座与试件刚性固定在一起，当其感受振动时，由于弹簧的刚度相当大，质量块的质量相对较小，可以认为质量块的惯性很小。
因此可以认为质量块感受到与传感器基座相同的振动，并受到与加速度方向相反的惯性力作用，这样，质量块就有一个正比于加速度的作用力作用在压电片上。
通过压电片的压电效应，在压电片的表面上就会产生随振动加速度变化的电压，当振动频率远低于传感器的固有频率时，传感器输出的电压与作用力成正比，即与传感器感受到的加速度成正比。
