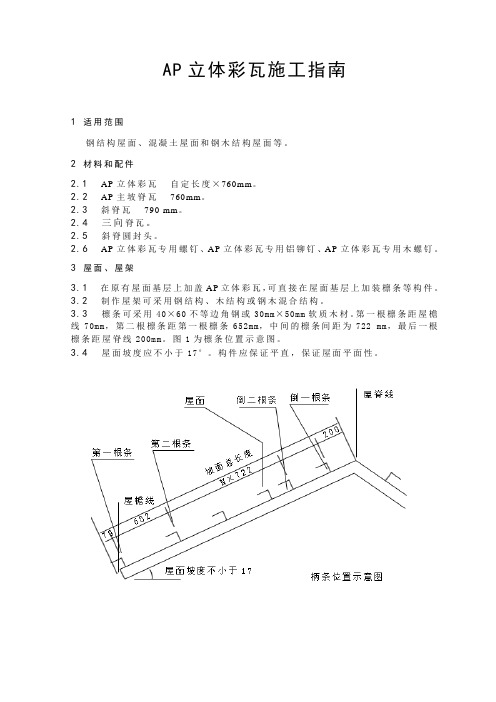

AP立体彩瓦施工指南1适用范围钢结构屋面、混凝土屋面和钢木结构屋面等。

2 材料和配件2.1 AP立体彩瓦自定长度×760mm。

2.2AP主坡脊瓦760mm。

2.3 斜脊瓦790 mm。

2.4 三向脊瓦。

2.5 斜脊圆封头。

2.6 AP立体彩瓦专用螺钉、AP立体彩瓦专用铝铆钉、AP立体彩瓦专用木螺钉。

3屋面、屋架3.1在原有屋面基层上加盖AP立体彩瓦，可直接在屋面基层上加装檩条等构件。

3.2 制作屋架可采用钢结构、木结构或钢木混合结构。

3.3 檩条可采用40×60不等边角钢或30mm×50mm软质木材。

第一根檩条距屋檐线70mm，第二根檩条距第一根檩条652mm，中间的檩条间距为722 mm，最后一根檩条距屋脊线200mm。

图1为檩条位置示意图。

3.4 屋面坡度应不小于17°。

构件应保证平直，保证屋面平面性。

4 斜天沟的铺设4.1天沟防水材料有镀锌铁皮、彩涂钢板、防水卷材等材料可供选择。

镀锌铁皮宜采用24#（0.6mm厚）, 彩涂钢板厚度应大于0.5mm, 使用防水卷材时，须在其下加设硬质材料，防水卷材宜选用SBS、APP改性沥青卷材（简称：沥青瓦）或高分子卷材。

4.2在檩条上斜天沟位置放置两条宽270mm的木板，木板上平整放置沥青瓦等防水材料，沥青瓦两边缘用压条与木板固定。

沥青瓦和AP立体彩瓦搭接长度140mm 左右。

图2为斜天沟节点示意图。

4.3如果斜天沟需要纵向连接的，搭接长度不应小于50mm。

4.4金属斜天沟每片长度不得大于4米。

4.5金属斜天沟弯折角度，应预先放样确定是否适合屋面斜天沟处，避免斜天沟上翘而AP立体彩瓦无法平整搭接覆盖斜天沟。

5AP立体彩瓦的铺设5.1 铺设前应先拉出主坡屋檐线、屋脊线和纵向垂直线，次坡面拉出屋檐线、纵向垂直线。

主坡AP立体彩瓦横向应逆当地常年风向铺设，次坡面自左向右方向。

纵向由下而上铺设。

5.2 AP立体彩瓦及各配件的施工安装顺序依次为：斜天沟、主坡屋面、主坡脊瓦、次坡屋面、斜脊瓦、三向脊瓦、泛水。

钢结构檩条如何计算？全面总结！！来源：网络如有侵权请联系删除★ 檁条的截面形式★ 实腹式檁条的截面形式● 实腹式冷弯薄壁型钢截面在工程中的应用很普遍。

其中，卷边槽钢(亦称C形钢)檩条适用于屋面坡度i≤1/3的情况。

● 直边和斜卷边z形檩条适用于屋面坡度i>1/3的情况。

斜卷边Z 形钢存放时可叠层堆放，占地少。

做成连续梁檩条时，构造上也很简单。

★檩条的荷载和荷载组合● 1.2×永久荷载+1.4×max{屋面均布活荷载，雪荷载}；● 1.2×永久荷载+1.4×施工检修集中荷载换算值。

当需考虑风吸力对屋面压型钢板的受力影响时，还应进行下式的荷载组合：● 1.0×永久荷载+1.4×风吸力荷载。

★ 檩条的内力分析● 设置在刚架斜梁上的檩条在垂直于地面的均布荷载作用下，沿截面两个形心主轴方向都有弯矩作用，属于双向受弯构件（与一般受弯构件不同）。

● 在进行内力分析时，首先要把均布荷载分解为沿截面形心主轴方向的荷载分量qx 、qy。

● C型檩条在荷载作用下计算简图如下：● Z型檩条在荷载作用下计算简图如下：★ 檩条的内力计算★ 檩条的截面验算—强度、整体稳定、变形强度计算—按双向受弯构件计算当屋面能阻止檩条的失稳和扭转时，可按下列强度公式验算截面：截面1.2.3.4点正应力计算公式如下：★ 整体稳定计算当屋面不能阻止檩条的侧向失稳和扭转时(如采用扣合式屋面板时)，应按稳定公式验算截面：★ 变形计算实腹式檩条应验算垂直于屋面方向的挠度。

对卷边槽形截面的两端简支檩条：对Z形截面的两端简支檩条：★ 容许挠度[v]按下表取值★ 檁条的构造要求● 当檩条跨度大于4m时，应在檩条间跨中位置设置拉条。

当檩条跨度大6m时，应在檩条跨度三分点处各设置一道拉条。

● 拉条的作用是防止檩条侧向变形和扭转并且提供x轴方向的中间支点。

此中间支点的力需要传到刚度较大的构件为此，需要在屋脊或檐口处设置斜拉条和刚性撑杆。

初探冷弯薄壁型钢檩条1,前言:据统计,在有檩体系的单层厂房中,屋面系统的造价约占土建总造价的35%左右,而其中檩条的钢材用量占整个屋面系统钢材用量的50%~60%。

因此要降低屋面系统的用钢量,应首先从檩条着手.因此,本文选择一个工程实例,檩条采用三种常用截面形式分别计算,着重介绍冷弯薄壁型钢檩条设计的计算过程,并提出设计中应注意的一些问题.2,设计资料:檩条钢材采用Q235-BF,焊条采用E4313型.2.2屋面材料为压型钢板,坡度I=1/3, 檩条跨度为6m,于跨中设一道拉条.檩条间距S=1.56m.m2,无积灰荷载.3,普通型钢檩条:3.1荷载标准值分项系数设计值m2 1.2 2m2 1.2 2m2 1.4 0.70KN/ m2m2 m23.2计算简图见图-1,檩条截面图见图-2.3.3内力计算2tan α=1/3 α=18°26’ sinα=0.3162 cos α檩条在刚度最大平面内的弯矩:檩条在刚度最小平面内的弯矩:3.4截面选择及强度计算选用[12.6 , A 2I223333/205/14744103103.102.110550107.6105.1106660mm N f mm N W M W M ny y y nx x x =<=+=⨯⨯⨯+⨯⨯⨯=+γγ 3.5挠度计算2 (取标准值)普通型钢檩条为刚度控制截面.3.6拉条计算 斜拉条内力：52.030001560tan 1==α 按普通钢构造檩条一般拉条采用φ12。

每根拉条承载力：213.1cm A n =4,冷弯薄壁Z 型檩条:4.1荷载标准值 分项系数 设计值m 2 1.2 2m 2 1.2 2m 2 1.4 0.70KN/m2m 2 m 24.2计算简图见图-1,檩条截面图见图-3.4.3截面选择选用Z , An=7.98 cm 2 , Ix1=319.13cm4 , Wx1=52.35cm3 , Wx1=38.23cm3 , Wy1=10.53cm3 , Wy1=10.86cm3 , θ=23°46´ sin(θ-α)=0.0929 , cos(θ-α内力计算2檩条在刚度最大平面内的弯矩:檩条在刚度最小平面内的弯矩:强度计算.不考虑开孔的影响，采用毛截面抵抗矩。

钢结构檩条计算方法功能介绍钢结构住宅突破了中国“秦砖汉瓦”式的传统建造模式，被誉为“第四次住宅革命。

节能效果好，建筑服务期满拆除时，钢结构材料可全部回收。

外形设计自如，室内大空间无梁无柱，跨度可达12米。

地基及基础的处理非常简单，施工速度快、周期短。

樵条的截面形式实腹式榛条的截面形式[I (a) 热5L 型钢H 型纲这两种樟条适用于荷裁较大的屋面,•实腹式冷弯薄壁型钢截面在工程中的应用很普遍。

其中，卷边槽钢(亦称C 形 钢)檩条适用于屋面坡度31/3的情况。

•直边和斜卷边z 形檩条适用于屋面坡度i>1/3的情况。

斜卷边Z 形钢存放时 可叠层堆放，占地少。

做成连续梁檩条时，构造上也很简单。

z 型钢冷穹薄壁型钢适用于压型弱板的轻型屋面檩条的荷载和荷载组合• 1.2x永久荷载+1.4xmax｛屋面均布活荷载，雪荷载｝;• 1.2x永久荷载+1.4x施工检修集中荷载换算值。

当需考虑风吸力对屋面压型钢板的受力影响时，还应进行下式的荷载组合:• 1.0x永久荷载+1.4x风吸力荷载。

檩条的内力分析•设置在刚架斜梁上的檩条在垂直于地面的均布荷载作用下，沿截面两个形心主轴方向都有弯矩作用，属于双向受弯构件（与一般受弯构件不同）。

•在进行内力分析时，首先要把均布荷载分解为沿截面形心主轴方向的荷载分■ qx、qy。

kp 切位夕二%夕二%9甸二Q音q二C二当跨中设置一道拉条时橡条的计算简图及内力檩条的内力计算拉条设置情况由9犬产生的内力由分产生的内力1/Mg无拉条:靠'O05力版0.5qJ跨中有一道拉条拉条处负弯矩 1 ,2—41拉条与芟座间正弯知1 /640.625(7/-qj1 8 -三分点处各有一道拉条拉条勉鱼弯矩90 A拉条与支座间正弯矩1 J1360 %0.36797工巩产8 10.5”简支梁的跨中弯矩对X轴:Mx tnax =2fi/41-cos疗连续梁的支座及跨间弯矩对Y轴:1喝TT77M二江二/sma- 32 32i/ _ qF，尸喻14zu 丁------------------------------------ ------------------------------ MU a64 64檩条的截面验算一强度、整体稳定、变形强度计算一按双向受弯构件计算 当屋面能阻止檩条的失稳和扭转时，可按下列强度公式验算截面:对截面X 轴和y 轴的弯距;对两个形心主轴的有效净截面模量表示压应力）O截面1.2.3.4点正应力计算公式如下:瘵条在最大弯矩加上皿、 旅八二作用下引起截面正 应力符号如下图所示（正号表示拉应力，负号 A1xmax3(+)4(+) 1(-) ; 2(+)3(-)《4(+)Myrn ax变形计算实腹式檩条应验算垂直于屋面方向的挠度。

一、檩条设计1.实腹式檩条的截面有哪些型式？2.如何判断冷弯薄壁型钢檩条全截面有效？3.檩条和墙梁设置拉条的目的是什么？如何设置？4.哪些情况下，需要计算檩条的整体稳定性？5.檩条与屋架、屋面梁如何连接？一、檩条设计1. 檩条的截面形式、特点及适用范围檩条一般用于轻型屋面工程中，截面形式有实腹式、空腹式和格构式。

⏹实腹式：高度一般为1/35~1/50跨度槽钢、工字钢、H 型钢。

厚度较厚，强度不能充分发挥，主要用于重型工业厂房。

高频焊接H 型钢。

冷弯薄壁型钢，壁厚不宜小于1.5mm 。

常用截面形式有Z 形和C 形两种。

7-14槽钢、H 型钢檩条薄壁型钢檩条✓卷边Z形檩条适用于屋面坡度i＞1/3的情况，这时屋面荷载作用线接近于其截面的弯心（扭心），并可通过叠合形成连续构件。

Z形檩条的主平面x轴的刚度大，挠度小，用钢量省，制造和安装方便，在现场可叠层堆放，占地少，是目前较合理和普遍采用的一种檩条形式。

✓卷边C形檩条适用于屋面坡度i≤1/3的情况，其截面在使用中互换性大，用钢量省。

⏹空腹式：由上、下弦角钢和缀板焊接组成，能合理地利用小角钢和薄钢板，用钢量较少，因缀板间距较密．拼装和焊接的工作员较大．故应用较少。

⏹格构式：高度一般取跨度的1/12~1/20平面桁架式✓由角钢和圆钢制成：侧向刚度较差，但取材方便，受力明确，适用于屋面荷载或根距较小的屋面。

✓冷弯薄壁制成：全部杆件为冷弯薄壁型钢，用钢量省，受力明确，平面内外刚度均较大，适用于大檩距的屋面。

或主要部分上弦杆和端竖压杆采用冷弯薄壁型钢（图a），其余杆件采用圆钢，多用于1.5m檩距。

空间桁架式：结构合理，受力明确，整体刚度大，不需设置拉条，安装方便，但制造较费工，用钢量较大，适用于跨度、荷载和檩距均较大的情况。

下撑式：立放时平面内刚度大，但侧向刚度差；平放时侧向刚度大，安装方便，但用钢量稍多格构式檩条的构造和制作相对复杂，侧向刚度较低，但用钢量较少。
