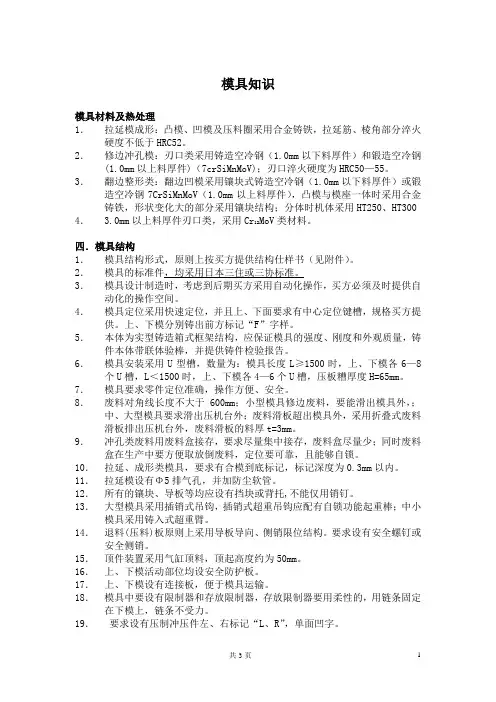

模具知识模具材料及热处理1．拉延模成形：凸模、凹模及压料圈采用合金铸铁，拉延筋、棱角部分淬火硬度不低于HRC52。
2．修边冲孔模：刃口类采用铸造空冷钢（1.0mm以下料厚件）和锻造空冷钢(1.0mm以上料厚件)（7crSiMnMoV)；刃口淬火硬度为HRC50—55。
3．翻边整形类：翻边凹模采用镶块式铸造空冷钢（1.0mm以下料厚件）或锻造空冷钢7CrSiMnMoV（1.0mm以上料厚件），凸模与模座一体时采用合金铸铁，形状变化大的部分采用镶块结构；分体时机体采用HT250、HT300 4． 3.0mm以上料厚件刃口类，采用Cr12MoV类材料。
四．模具结构1．模具结构形式，原则上按买方提供结构仕样书（见附件）。
2．模具的标准件，均采用日本三住或三协标准。
3．模具设计制造时，考虑到后期买方采用自动化操作，买方必须及时提供自动化的操作空间。
4．模具定位采用快速定位，并且上、下面要求有中心定位键槽，规格买方提供。
上、下模分别铸出前方标记“F”字样。
5．本体为实型铸造箱式框架结构，应保证模具的强度、刚度和外观质量，铸件本体带联体验棒，并提供铸件检验报告。
6．模具安装采用U型槽，数量为：模具长度L≥1500时，上、下模各6—8个U槽，L＜1500时，上、下模各4—6个U槽，压板糟厚度H=65mm。
7．模具要求零件定位准确，操作方便、安全。
8．废料对角线长度不大于600mm；小型模具修边废料，要能滑出模具外，；中、大型模具要求滑出压机台外；废料滑板超出模具外，采用折叠式废料滑板排出压机台外，废料滑板的料厚t=3mm。
9．冲孔类废料用废料盒接存，要求尽量集中接存，废料盒尽量少；同时废料盒在生产中要方便取放倒废料，定位要可靠，且能够自锁。
10．拉延、成形类模具，要求有合模到底标记，标记深度为0.3mm以内。
11．拉延模设有Φ5排气孔，并加防尘软管。
12．所有的镶块、导板等均应设有挡块或背托,不能仅用销钉。
13．大型模具采用插销式吊钩，插销式超重吊钩应配有自锁功能起重棒；中小模具采用铸入式超重臂。
