第四章思考与练习题1.光学谐振腔的作用。
是什么？2.光学谐振腔的构成要素有哪些，各自有哪些作用？3.CO2激光器的腔长L＝1.5m，增益介质折射率n＝1，腔镜反射系数分别为r1＝0.985，r2＝0.8，忽略其它损耗，求该谐振腔的损耗δ，光子寿命Rτ，Q值和无源腔线宽ν∆。
4.证明：下图所示的球面折射的传播矩阵为⎥⎥⎦⎤⎢⎢⎣⎡-212121ηηηηηR。
折射率分别为21,ηη的两介质分界球面半径为R。
5.证明：下图所示的直角全反射棱镜的传播矩阵为⎥⎥⎦⎤⎢⎢⎣⎡---121ηd。
折射率为n的棱镜高d。
6. 导出下图中1、2、3光线的传输矩阵。
R7. 已知两平板的折射系数及厚度分别为n 1，d 1，n 2，d 2。
(1)两平板平行放置，相距l ，(2)两平板紧贴在一起，光线相继垂直通过空气中这两块平行平板的传输矩阵，是什么?8. 光学谐振腔的稳定条件是什么，有没有例外？谐振腔稳定条件的推导过程中，只是要求光线相对于光轴的偏折角小于90度。
因此，谐振腔稳定条件是不是一个要求较低的条件，为什么？9. 有两个反射镜，镜面曲率半径，R 1=－50cm ，R 2=100cm ，试问：(1)构成介稳腔的两镜间距多大?(2)构成稳定腔的两镜间距在什么范围?(3)构成非稳腔的两镜间距在什么范围?10.共焦腔是不是稳定腔，为什么？ 11. 腔内有其它元件的两镜腔中，除两腔镜外的其余部分所对应传输矩阵元为ABCD ，腔镜曲率半径为1R 、2R ，证明：稳定性条件为1201g g <<，其中11/g D B R =-；22/g A B R =-。
12.试求平凹、双凹、凹凸共轴球面镜腔的稳定性条件。
13. 激光器谐振腔由一面曲率半径为1m 的凸面镜和曲率半径为2m 的凹面镜组成，工作物质长0.5m ，其折射率为1.52，求腔长L 在什么范围内是稳定腔。
14. 如下图所示三镜环形腔，已知l ，试画出其等效透镜序列图，并求球面镜的曲率半径R 在什么范围内该腔是稳定腔。
激光的线宽和调谐特性
在许多激光光谱实验中，对激光的线宽和调谐特性都有一定的要求，例如做超高分辨无多普勒增宽(Doppler-free)的光谱实验，激光线宽必须小于跃迁谱线饱和拉姆凹陷(Lamb dip)的宽度，同时要求有非常高的激光频率稳定度和功率稳定度，才有可能做出信噪比很高的测量结果。
实现激光单频的方案要根据激光介质跃迁谱线的分布和重叠情况来决定。
如果相邻跃迁谱线分离得很远，可以采用对特定波长反射的多层介质膜反射镜作为激光的谐振腔镜，选出所需要的激光振荡频率并加以输出，而对不需要的跃迁谱线，则由于透射损耗的增大而不能起振。
这种方法大多是在原子激光器中采用，例如，He一Ne激光器就是采用不同的介质膜输出镜来实现632.8nm或3.39 5m波长的激光输出。
如果激光介质跃迁谱线靠得很近，如C仪和Co 等气体分子激光，或者激光介质的跃迁谱线占有很宽的波长范围，如染料激光器和钦宝石激光器(Ti3+:sapphire laser，掺钦蓝宝石激光器)等.在这些激光器中，可以采用宽波段的反射愉出镜，加上腔内的选频元件，如棱镜、光栅或双折射滤光片等来选择激光输出频率，实现单频振荡。
这里所谓的“单频”
是指激光输出线宽相对较窄(或者说激光振荡在单根跃迁谱线上)，但还不一定是单模激光输出。
要实现激光的单模振荡，还要在腔内加上不同自由光谱区的标准具，使激光器工作在单纵模状态上。
更多信息详见：激光雕刻机精雕机木工雕刻机/
哈尔滨市道外区富兴工业车库门厂车库门。
激光原理与技术_电子科技大学中国大学mooc课后章节答案期末考试题库2023年1.在锁模激光器中，被锁定的模式数量越多，脉冲周期越短。
参考答案:错误2.对于对称共焦腔，其傍轴光线在腔内往返传输次即可自行闭合，其自再现模式为高斯光束。
参考答案:2##%_YZPRLFH_%##二##%_YZPRLFH_%##两3.谐振腔损耗越大，品质因子越高。
参考答案:错误4.有激光输出时，激活介质不是处于热平衡条件。
参考答案:正确5.在主动锁模激光器中，调制器应该放到谐振腔的一端。
参考答案:正确6.为得到高转化效率的光学倍频，要实现匹配，使得基频波和倍频波的折射率要相等，在他们相互作用过程中，两个基频光子湮灭，产生一个倍频光子。
参考答案:相位7.尽量增加泵浦功率有利于获得单模激光输出。
参考答案:错误8.在调Q激光器中，随着Dni/Dnt的增大，峰值光子数增加，脉冲宽度。
参考答案:变窄##%_YZPRLFH_%##变小##%_YZPRLFH_%##减小9.关于基模高斯光束的特点，下面描述不正确的是。
参考答案:基模高斯光束在激光腔内往返传播时没有衍射损耗10.KDP晶体沿z轴加电场时，折射率椭球的主轴绕z轴旋转了度角。
参考答案:45##%_YZPRLFH_%##四十五11.稳定谐振腔是指。
参考答案:谐振腔对旁轴光线的几何偏折损耗为零12.形成激光振荡的充分条件是。
参考答案:光学正反馈条件和增益阈值条件13.关于谐振腔的自再现模式，下面那个说法是正确的？参考答案:自再现模式与谐振腔的稳定性有关14.三能级激光器的激光下能级是基态，需至少将原子总数的通过泵浦过程转移到激光上能级，才能实现受激辐射光放大。
参考答案:一半##%_YZPRLFH_%##1/2##%_YZPRLFH_%##50%##%_YZPRLFH_%##二分之一##%_YZPRLFH_%##百分之五十15.谱线加宽是指的光谱展宽。
参考答案:自发辐射16.关于自发辐射和受激辐射说法正确的是。

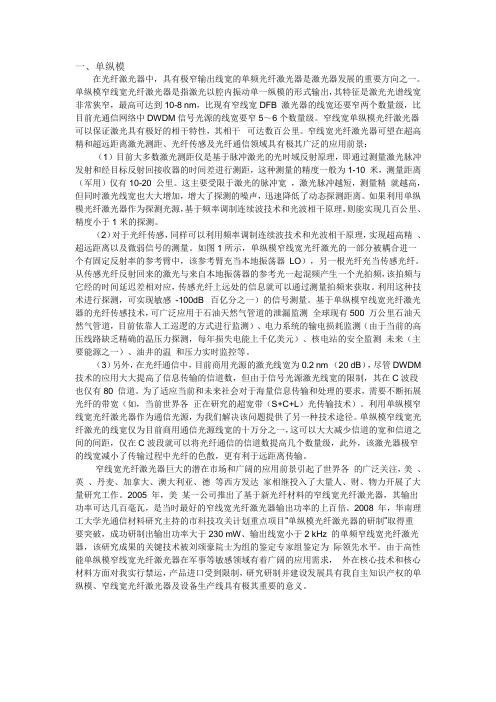

在光纤激光器中，具有极窄输出线宽的单频光纤激光器是激光器发展的重要方向之一。
单纵模窄线宽光纤激光器是指激光以腔内振动单一纵模的形式输出，其特征是激光光谱线宽非常狭窄，最高可达到10-8 nm，比现有窄线宽DFB 激光器的线宽还要窄两个数量级，比目前光通信网络中DWDM信号光源的线宽要窄5～6个数量级。
窄线宽单纵模光纤激光器可以保证激光具有极好的相干特性，其相干可达数百公里。
窄线宽光纤激光器可望在超高精和超远距离激光测距、光纤传感及光纤通信领域具有极其广泛的应用前景：（1）目前大多数激光测距仪是基于脉冲激光的光时域反射原理，即通过测量激光脉冲发射和经目标反射回接收器的时间差进行测距，这种测量的精度一般为1-10 米，测量距离（军用）仅有10-20 公里。
这主要受限于激光的脉冲宽，激光脉冲越短，测量精就越高，但同时激光线宽也大大增加，增大了探测的噪声，迅速降低了动态探测距离。
如果利用单纵模光纤激光器作为探测光源，基于频率调制连续波技术和光波相干原理，则能实现几百公里、精度小于1米的探测。
（2）对于光纤传感，同样可以利用频率调制连续波技术和光波相干原理，实现超高精、超远距离以及微弱信号的测量。
如图1所示，单纵模窄线宽光纤激光的一部分被耦合进一个有固定反射率的参考臂中，该参考臂充当本地振荡器LO），另一根光纤充当传感光纤。
从传感光纤反射回来的激光与来自本地振荡器的参考光一起混频产生一个光拍频，该拍频与它经的时间延迟差相对应，传感光纤上远处的信息就可以通过测量拍频来获取。
利用这种技术进行探测，可实现敏感-100dB 百亿分之一）的信号测量。
基于单纵模窄线宽光纤激光器的光纤传感技术，可广泛应用于石油天然气管道的泄漏监测全球现有500 万公里石油天然气管道，目前依靠人工巡逻的方式进行监测）、电力系统的输电损耗监测（由于当前的高压线路缺乏精确的温压力探测，每年损失电能上千亿美元）、核电站的安全监测未来（主要能源之一）、油井的温和压力实时监控等。
激光器线宽和相干长度推导激光器的线宽和相干长度是激光器的两个重要的参数，对于激光的应用有着重要的影响。
激光器的线宽和相干长度是由各种不同的因素决定的，包括激光器内部的结构和材料、激光器的工作方式以及周围环境的影响等等。
下面我们将推导激光器的线宽和相干长度，并简要介绍这两个参数的作用。
激光器的线宽是指光谱线的频率宽度，即激光器发出的激光的频率范围。
由于激光器是一种强相干光源，因此其光输出的频率谱线是极为锐利的。
光谱线宽主要是由于光的相位噪声和光的强度噪声导致的。
我们可以通过把光场表示为一个经典的电磁场来推导光的相位和强度噪声的影响。
对于一个光场，其光强$I$可以表示为：$I = \langle E^2 \rangle$其中，角括号表示对时间做平均，$E$为电场。
光的强度噪声$S_I$可以表示为：$S_I(\omega) = \langle |E(\omega)|^2 \rangle - \langle |E(\omega)|\rangle^2$其中，$E(\omega)$是频率为$\omega$的光场的复数振幅。
同样的，光的相位噪声$S_{\Phi}(\omega)$也可以用类似的方式表示。
我们可以通过定义噪声功率谱来描述噪声的统计特性。
对于一个给定频率范围内的光谱线，它的线宽可以用半高全宽(HWHM)来表示。
半高全宽定义为光谱线的功率谱密度在峰值一半处的频率差，即：$\Delta \omega = 2\sqrt{2\ln2} \; \sigma_{\omega}$其中，$\sigma_{\omega}$是噪声功率谱密度的标准差。
因此，我们可以得到激光器线宽的公式为：其中，$S_{\Phi}$和$S_I$分别为光的相位噪声和强度噪声的噪声功率谱密度。
激光器的相干长度是指光波的相干性长度，即它的相干度下降到$1/e$所对应的光程差。
与激光器的线宽不同，激光器的相干长度主要受到激光器内部的构造和材料的影响。
半导体激光器的线宽1.引言1.1 概述半导体激光器是一种重要的光电子器件，广泛应用于通信、医学、仪器仪表等领域。
而激光的线宽是衡量激光光谱纯度和频率稳定性的重要指标之一。
在半导体激光器中产生的激光不是单一频率的，而是由多个频率组成的光谱。
这个光谱宽度被称为激光的线宽。
一般来说，较窄的线宽代表着更单色和更稳定的激光光源。
半导体激光器的线宽受到多种因素的影响。
首先，半导体材料的本征特性会对激光器的线宽产生影响。
例如，激光器中的电子与空穴之间的相互作用会导致能级的展宽，从而增大激光器的线宽。
其次，激光器的工作状态也会对线宽造成影响。
激光器的线宽可以通过改变工作温度、注入电流等方式进行调节。
一般来说，激光器在较高的温度下工作，其线宽会较宽。
而当激光器工作在阈值以上的电流范围内时，线宽会更宽。
最后，激光器的结构参数也会对线宽产生影响。
例如，激光腔长度的改变可以影响激光的谐振模式，从而影响线宽的大小。
综上所述，半导体激光器的线宽是一个复杂而重要的问题，涉及到材料特性、工作状态和结构参数等多个方面的因素。
了解和控制激光器的线宽对于提高激光器的性能，以及满足不同应用领域对激光器的要求具有重要意义。
在接下来的部分中，本文将从半导体激光器的原理以及线宽影响因素两个方面展开讨论，以期更全面地了解和探究这一问题。
1.2文章结构文章结构部分的内容可以如下所示:本文将按照以下结构来组织讨论半导体激光器的线宽问题。
首先，在引言部分，将对半导体激光器的概念和应用进行简要介绍，并解释本文的目的和意义。
接下来，在正文部分，将详细探讨半导体激光器的原理，包括其工作原理、组成结构和工作模式。
同时，也会分析半导体激光器的线宽受到的影响因素，如材料特性、光学腔结构等。
在结论部分，将对半导体激光器的线宽问题进行总结，并展望半导体激光器线宽研究的未来发展方向。
通过以上结构安排，本文将系统全面地介绍半导体激光器的线宽问题。
读者可以逐步了解半导体激光器的基本原理，并了解其线宽问题。
一 名词解释1. 损耗系数及振荡条件:0)(m ≥-=ααS o I g I ,即α≥o g 。
α为包括放大器损耗和谐振腔损耗在内的平均损耗系数。
2. 线型函数：引入谱线的线型函数p v p v v )(),(g 0~=，线型函数的单位是S ，括号中的0v 表示线型函数的中心频率，且有⎰+∞∞-=1),(g 0~v v ，并在0v 加减2v ∆时下降至最大值的一半。
按上式定义的v∆称为谱线宽度。
3. 多普勒加宽:多普勒加宽是由于做热运动的发光原子所发出的辐射的多普勒频移所引起的加宽。
4. 纵模竞争效应：在均匀加宽激光器中，几个满足阈值条件的纵模在震荡过程中互相竞争，结果总是靠近中心频率0v 的一个纵模得胜，形成稳定振荡，其他纵模都被抑制而熄灭的现象。
5. 谐振腔的Q 值:无论是LC 振荡回路，还是光频谐振腔，都采用品质因数Q 值来标识腔的特性。
定义p v P w Q ξπξ2==。
ξ为储存在腔内的总能量，p 为单位时间内损耗的总能量。
v 为腔内电磁场的振荡频率。
6. 兰姆凹陷：单模输出功率P 与单模频率q v 的关系曲线，在单模频率等于0的时候有一凹陷，称作兰姆凹陷。
7. 锁模：一般非均匀加宽激光器如果不采取特殊的选模措施，总是得到多纵模输出，并且由于空间烧孔效应，均匀加宽激光器的输出也往往具有多个纵模，但如果使各个振荡的纵模模式的频率间隔保持一定，并具有确定的相位关系，则激光器输出的是一列时间间隔一定的超短脉冲。
这种使激光器获得更窄得脉冲技术称为锁模。
8. 光波模：在自由空间具有任意波矢K 的单色平面波都可以存在，但在一个有边界条件限制的空间V内，只能存在一系列独立的具有特定波矢k 的平面单色驻波;这种能够存在腔内的驻波成为光波模。
9. 注入锁定：用一束弱的性能优良的激光注入一自由运转的激光器中，控制一个强激光器输出光束的光谱特性及空间特性的锁定现象。
（分为连续激光器的注入锁定和脉冲激光器的注入锁定）。
激光器线宽计算公式
摘要：
1.引言：激光器线宽计算公式的重要性
2.激光器线宽的定义和影响因素
3.激光器线宽计算公式的推导和说明
4.激光器线宽计算公式的应用实例
5.结论：激光器线宽计算公式的意义和价值
正文：
激光器线宽计算公式是激光技术中一个非常重要的公式，它能够帮助我们计算和理解激光器的线宽，从而对激光器的性能进行优化和调整。
首先，我们来了解一下激光器线宽的定义和影响因素。
激光器线宽，指的是激光器输出光束的频率宽度，它决定了激光器的光谱纯度和光束质量。
激光器线宽的影响因素主要有激光器的结构、工作物质、驱动电流等。
接下来，我们来推导和说明激光器线宽计算公式。
激光器线宽计算公式基于激光器的动态特性，通过考虑激光器的增益、损耗和相位等因素，得出了激光器线宽的计算公式。
这个公式具有一定的复杂性，需要结合激光器的具体参数进行计算。
然后，我们来看一个激光器线宽计算公式的应用实例。
假设我们有一台结构为Fabry-Perot 腔的激光器，其工作物质为Nd:YAG，驱动电流为1A，增益为10，损耗为0.1，相位为0.1，那么我们可以通过激光器线宽计算公式，计算出该激光器的线宽。
