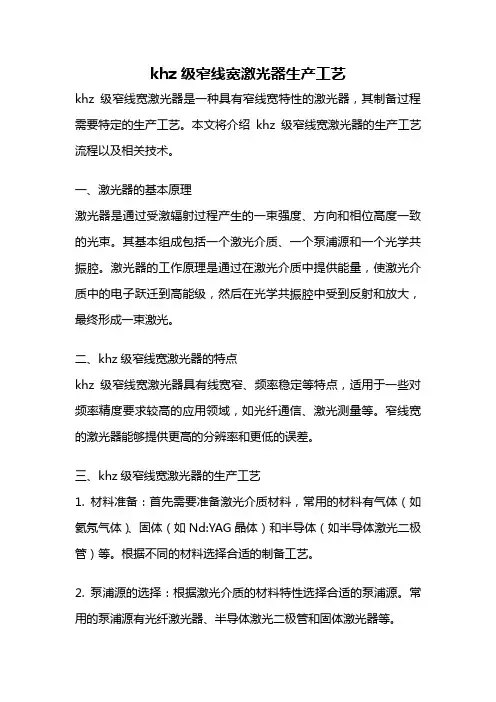

khz 级窄线宽激光器生产工艺khz级窄线宽激光器是一种具有窄线宽特性的激光器，其制备过程需要特定的生产工艺。
本文将介绍khz级窄线宽激光器的生产工艺流程以及相关技术。
一、激光器的基本原理激光器是通过受激辐射过程产生的一束强度、方向和相位高度一致的光束。
其基本组成包括一个激光介质、一个泵浦源和一个光学共振腔。
激光器的工作原理是通过在激光介质中提供能量，使激光介质中的电子跃迁到高能级，然后在光学共振腔中受到反射和放大，最终形成一束激光。
二、khz级窄线宽激光器的特点khz级窄线宽激光器具有线宽窄、频率稳定等特点，适用于一些对频率精度要求较高的应用领域，如光纤通信、激光测量等。
窄线宽的激光器能够提供更高的分辨率和更低的误差。
三、khz级窄线宽激光器的生产工艺1. 材料准备：首先需要准备激光介质材料，常用的材料有气体（如氦氖气体）、固体（如Nd:YAG晶体）和半导体（如半导体激光二极管）等。
根据不同的材料选择合适的制备工艺。
2. 泵浦源的选择：根据激光介质的材料特性选择合适的泵浦源。
常用的泵浦源有光纤激光器、半导体激光二极管和固体激光器等。
3. 光学共振腔的设计：光学共振腔是激光器的核心部分，通过反射和放大光束。
其设计需要考虑激光介质的特性和所需输出的激光特性。
常见的光学共振腔有Fabry-Perot腔、倍频腔和放大腔等。
4. 温度控制：khz级窄线宽激光器的制备过程中，温度控制非常重要。
温度的变化会导致激光器频率的漂移，因此需要采取合适的温度控制措施，如使用温度稳定器等。
5. 激光器的调谐和稳定：khz级窄线宽激光器的线宽要求非常严格，需要进行精确的调谐和稳定操作。
调谐可以通过改变激光器的光学路径、改变光学共振腔长度或改变泵浦源的参数等方式实现。
6. 质量检测：在生产工艺的最后阶段，需要对激光器的质量进行检测。
主要包括频率稳定性、输出功率、线宽等参数的检测。
四、khz级窄线宽激光器的应用领域khz级窄线宽激光器由于其频率稳定性高、线宽窄等特点，被广泛应用于光纤通信、光谱分析、激光测量、光学频率合成等领域。
分布反馈式半导体激光器在实际工程系统中的应用摘要：DFB (Distributed Feed Back) DFB型光发射机，分布反馈（激光器）半导体激光器因其波长的扩展、高功率激光阵列的出现以及可兼容的激光导光和激光能量参数微机控制的出现而迅速发展、半导体激光器体积小、重量轻、成本低、波长可选择，其应用范围遍及的领域越来越宽广，其的出现带来了巨大的变化，使科技更发达，人们生活更加丰富多彩，应用范围遍及医学、科技、航天交通，通信等各个领域。
自从1962 年世界上第一台半导体激光器(Diode Laser)发明问世以来, 由于其体积小、重量轻、易于调制、效率高以及价格低廉等优点, 被认为是二十世纪人类最伟大的发明之一. 四十几年来半导体激光器逐步应用在激光唱机、光存储器、激光打印机、条形码解读器、光纤电信以及激光光谱学中, 不断扩大应用范围, 进入了一些其它类型激光器难以进入的新的应用领域。
关键字: DFB、工作波长、边模抑制比、阈值电流、输出光功率一、分布反馈式半导体激光器简介1、分布反馈式半导体激光器是以一定的半导体材料做工作物质而产生受激发射作用的器件.其工作原理是,通过一定的激励方式,在半导体物质的能带之间,或者半导体物质的能带与杂质能级之间,实现非平衡载流子的粒子数反转,当处于粒子数反转状态的大量电子与空穴复合时,便产生受激发射作用.半导体激光器的激励方式主要有三种,即电注入式,光泵式和高能电子束激励式.电注入式半导体激光器,一般是由GaAS,InAS,Insb等材料制成的半导体面结型二极管,沿正向偏压注入电流进行激励,在结平面区域产生受激发射.光泵式半导体激光器,一般用N型或P型半导体单晶(如GaAS,InAs,InSb等)做工作物质,以其他激光器发出的激光作光泵激励.高能电子束激励式半导体激光器,一般也是用N型或者P型半导体单晶(如PbS,CdS,ZhO等)做工作物质,通过由外部注入高能电子束进行激励.在半导体激光器件中,目前性能较好,应用较广的是具有双异质结构的电注入式GaAs二极管激光器。
自注入锁定窄线宽微腔激光器结构自注入锁定窄线宽微腔激光器是一种用于产生高质量光束的微纳光学器件，具有窄线宽和高单模输出特性。
它在光通信、光谱分析、生物医学成像等领域有着广泛的应用。
本文将介绍自注入锁定窄线宽微腔激光器的结构和工作原理。
自注入锁定窄线宽微腔激光器的结构由以下几个主要组成部分构成：微腔、波导、波长选择器和反射镜。
下面将对每个组成部分进行详细介绍。
1. 微腔：微腔是自注入锁定窄线宽激光器的核心组件，它是一个高品质因子的光学腔，通常采用硅、硅氮化物或硅基材料制造。
微腔通过光学波导与外部光源相连，形成一种光学共振腔，使光在腔内多次反射，从而增强光与物质相互作用的效果。
2. 波导：波导是将外部光源引入微腔的光学结构，通常采用单模波导或多模波导。
它具有较低的传输损耗和较高的模式选择能力，能够将光有效地耦合到微腔中。
3. 波长选择器：波长选择器用于选择微腔中的特定模式，并将其反馈到微腔中。
它可以是一个光纤光栅、光栅耦合器或布拉格反射镜等。
波长选择器具有高反射率和窄带宽的特性，能够选择出微腔中的谐振模式，并将其限制在微腔内。
4. 反射镜：反射镜用于形成微腔的光学反射结构，通常由高反射率的多层膜堆积组成。
反射镜具有高反射率和低散射损耗，能够将光有效地限制在微腔内，形成谐振模式。
自注入锁定窄线宽微腔激光器的工作原理如下：1. 光注入：外部光源通过波导耦合到微腔中，形成谐振模式。
波导和微腔之间的耦合效率和位置对光注入的影响很大。
2. 自注入锁定：微腔中的光与波导耦合的光发生相互作用，部分光被波导反射回微腔内，形成自注入。
自注入过程会改变微腔的谐振模式，使其趋向于与波导输入光的频率匹配。
3. 窄线宽输出：自注入锁定后，微腔中的光将被限制在特定的谐振模式中，形成窄线宽的输出。
由于谐振腔的高品质因子，光在微腔内多次反射，增强了光的相位一致性和干涉效应，从而得到高质量的输出光束。
总结起来，自注入锁定窄线宽微腔激光器结构包括微腔、波导、波长选择器和反射镜。
DFB 激光器性能参数2005/3/7/11:54DFB激光器是在FP激光器的基础上采用光栅虑光器件使器件只有一个纵模输出，此类器件的特点：输出光功率大、发散角较小、光谱极窄、调制速率高，适合于长距离通信。
多用在1550nm波长上，速率为2.5G以上。
DFB激光器有以下性能参数：工作波长：激光器发出光谱的中心波长。
边模抑制比：激光器工作主模与最大边模的功率比。
-20dB光谱宽度：由激光器输出光谱的最高点降低20dB处光谱宽度。
阈值电流：当器件的工作电流超过阈值电流时激光器发出相干性很好的激光。
输出光功率：激光器输出端口发出的光功率。
其典型参数见下表所示：普通结构的分布反馈半导体激光器(DFB-LD)，在高速调制状态下会发生多模工作现象，从而限制了传输速率。
因此，设计和制作在高速调制下仍能保持单纵模工作的激光器是十分重要的，这类激光器统称为动态单模(DSM)半导体激光器。
实现动态单纵模工作的最有效的方法之一，就是在半导体激光器内部建立一个布拉格光栅，依靠光栅的选频原理来实现纵模选择。
分布反馈半导体激光器的特点在于光栅分布在整个谐振腔中，光波在反馈的同时获得增益。
因为DFB-LD的谐振腔具有明显的波长选择性，从而决定了它们的单色性优于一般的FP-LD。
在DFB-LD中存在两种基本的反馈方式，一种是折射率周期性变化引起的布拉格反射，即折射率耦合(Index-Coupling)，另一种为增益周期性变化引起的分布反馈，即增益耦合(Gain-Coupling)。
与依靠两个反射端面来形成谐振腔的FP-LD相比，DFB-LD可能激射的波长所对应的谐振腔损耗是不同的，也就是说DFB-LD的谐振腔本身具有选择模式的能力。
在端面反射为零的理想情况下，理论分析指出：折射率耦合DFB-LD在与布拉格波长相对称的位置上存在两个谐振腔损耗相同且最低的模式，而增益耦合DFB-LD恰好在布拉格波长上存在着一个谐振腔损耗最低的模式。

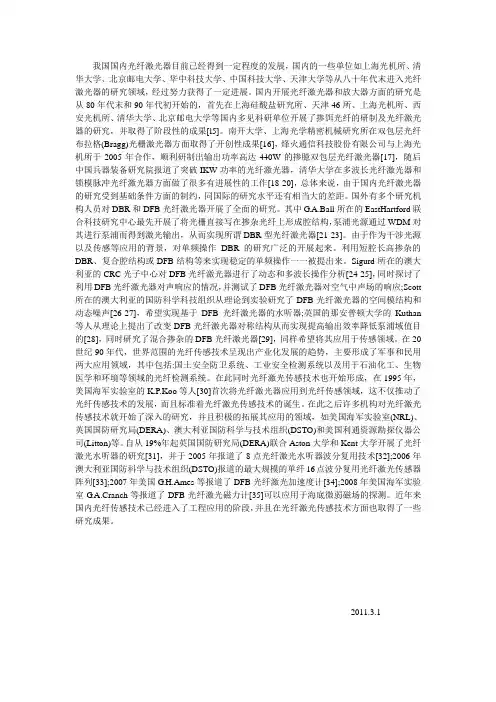

我国国内光纤激光器目前己经得到一定程度的发展，国内的一些单位如上海光机所、清华大学、北京邮电大学、华中科技大学、中国科技大学、天津大学等从八十年代末进入光纤激光器的研究领域，经过努力获得了一定进展。
国内开展光纤激光器和放大器方面的研究是从80年代末和90年代初开始的，首先在上海硅酸盐研究所、天津46所、上海光机所、西安光机所、清华大学、北京邮电大学等国内多见科研单位开展了掺饵光纤的研制及光纤激光器的研究，并取得了阶段性的成果[l5]。
南开大学、上海光学精密机械研究所在双包层光纤布拉格(Bragg)光栅激光器方面取得了开创性成果[16]，烽火通信科技股份有限公司与上海光机所于2005年合作，顺利研制出输出功率高达440W的掺臆双包层光纤激光器[17]，随后中国兵器装备研究院报道了突破IKW功率的光纤激光器，清华大学在多波长光纤激光器和锁模脉冲光纤激光器方面做了很多有进展性的工作[18-20]，总体来说，由于国内光纤激光器的研究受到基础条件方面的制约，同国际的研究水平还有相当大的差距。
国外有多个研究机构人员对DBR和DFB光纤激光器开展了全面的研究。
其中G.A.Ball所在的EastHartford联合科技研究中心最先开展了将光栅直接写在掺杂光纤上形成腔结构，泵浦光源通过WDM对其进行泵浦而得到激光输出，从而实现所谓DBR型光纤激光器[21-23]。
由于作为干涉光源以及传感等应用的背景，对单频操作DBR的研究广泛的开展起来。
利用短腔长高掺杂的DBR、复合腔结构或DFB结构等来实现稳定的单频操作一一被提出来。
Sigurd所在的澳大利亚的CRC光子中心对DFB光纤激光器进行了动态和多波长操作分析[24-25]，同时探讨了利用DFB光纤激光器对声响应的情况，并测试了DFB光纤激光器对空气中声场的响应;Scott 所在的澳大利亚的国防科学科技组织从理论到实验研究了DFB光纤激光器的空间模结构和动态噪声[26-27]，希望实现基于DFB光纤激光器的水听器;英国的那安普顿大学的Kuthan 等人从理论上提出了改变DFB光纤激光器对称结构从而实现提高输出效率降低泵浦域值目的[28]，同时研究了混合掺杂的DFB光纤激光器[29]，同样希望将其应用于传感领域。
FBG、DFB、FP三类激光器的比较分析FP:Fabry-perot法布里-珀罗，就是说LD内有法布里-珀罗谐振腔；fp是F-P 腔的，多纵模。
DFB：DistributeFeedback分布反馈式.DFBLD与FPLD的主要区别在于它没有集总反射的谐振腔反射镜，它的反射机构是由有源区波导上的Bragg光栅提供的。
DFB是分布式负反馈的，单纵模。
FBG：Fiber Bragg Grating即光纤布拉格光栅。
DFB激光器性能参数DFB激光器是在FP激光器的基础上采用光栅虑光器件使器件只有一个纵模输出，此类器件的特点：输出光功率大、发散角较小、光谱极窄、调制速率高，适合于长距离通信。
多用在1550nm波长上，速率为2.5G以上。
DFB激光器有以下性能参数：工作波长：激光器发出光谱的中心波长。
边模抑制比：激光器工作主模与最大边模的功率比。
-20dB光谱宽度：由激光器输出光谱的最高点降低20dB处光谱宽度。
阈值电流：当器件的工作电流超过阈值电流时激光器发出相干性很好的激光。
输出光功率：激光器输出端口发出的光功率。
其典型参数见下表所示：FP激光器FP激光器是以FP腔为谐振腔，发出多纵模相干光的半导体发光器件。
这类器件的特点；输出光功率大、发散角较小、光谱较窄、调制速率高，适合于较长距离通信。
FP激光器有以下性能参数：工作波长：激光器发出光谱的中心波长。
光谱宽度：多纵模激光器的均方根谱宽。
阈值电流：当器件的工作电流超过阈值电流时激光器发出相干性很好的激光。
输出光功率：激光器输出端口发出的光功率。
典型参数见下表所示：FBG激光器在纤芯内形成的空间相位周期性分布的光栅，其作用的实质就是在纤芯内形成一个窄带的（透射或反射）滤波器或反射镜。
利用这一特性可制造出许多性能独特的光纤器件。
这些器件具有反射带宽范围大、附加损耗小、体积小，易与光纤耦合，可与其它光器件兼容成一体，不受环境尘埃影响等一系列优异性能。
目前应用主要集中在光纤通信领域（光纤激光器、光纤滤波器）和光纤传感器领域（位移、速度、加速度、温度的测量）。

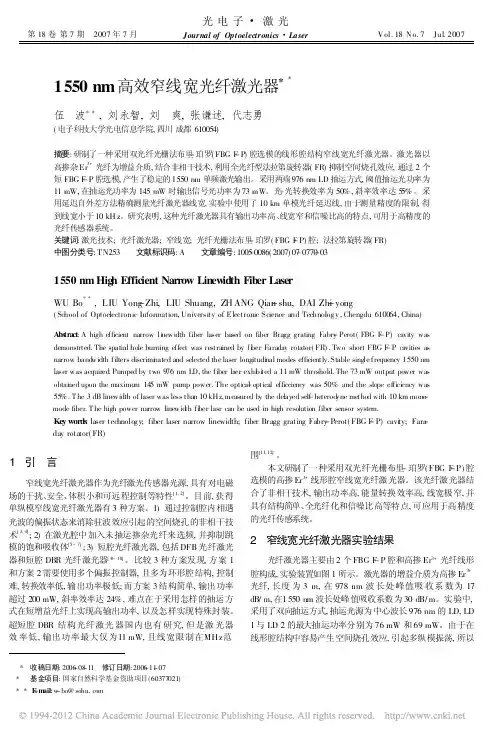

1550nm高效窄线宽光纤激光器**伍波**,刘永智,刘爽,张谦述,代志勇(电子科技大学光电信息学院,四川成都610054)摘要:研制了一种采用双光纤光栅法布里-珀罗(FBG F-P)腔选模的线形腔结构窄线宽光纤激光器。
激光器以高掺杂Er3+光纤为增益介质,结合非相干技术,利用全光纤型法拉第旋转器(FR)抑制空间烧孔效应,通过2个短FBG F-P腔选模,产生了稳定的1550nm单频激光输出。
采用两端976nm LD抽运方式,阈值抽运光功率为11mW,在抽运光功率为145mW时输出信号光功率为73mW。
光-光转换效率为50%,斜率效率达55%。
采用延迟自外差方法精确测量光纤激光器线宽,实验中使用了10km单模光纤延迟线,由于测量精度的限制,得到线宽小于10kH z。
研究表明,这种光纤激光器具有输出功率高、线宽窄和信噪比高的特点,可用于高精度的光纤传感器系统。
关键词:激光技术;光纤激光器;窄线宽;光纤光栅法布里-珀罗(FBG F-P)腔;法拉第旋转器(FR)中图分类号:TN253文献标识码:A文章编号:1005-0086(2007)07-0770-031550nm Hig h Efficient Narrow Lin ew id th Fib er LaserWU Bo**,LIU Yong-Zhi,LIU Shuang,ZH ANG Qian-shu,DAI Zh-i yong(School of Optoelectronic Information,University of Electronic Science and Technolog y,Chengdu610064,China)A bs tra ct:A high efficient narrow li newidth fiber laser based on fiber Bragg grating Fabry-Perot(FBG F-P)cavity was demonstrted.The spatial hole burning effect was restrained by fi ber Faraday rotator(FR).Two short FBG F-P cavities as narrow band width filters discrimi nated and selected the laser longitudi nal modes efficiently.Stable single frequency1550nm laser was acquired.Pumped by two976nm LD,the fiber laer exhi bi ted a11mW threshold.The73mW output power was obtai ned upon the maximu m145mW pump power.The opti ca-l optical efficciency was50%and the slope effi ci ency was 55%.T he3dB linewidth of laser was less than10kHz,measured b y the delayed sel-f heterod yne method with10km mono-mode fiber.T he high power narrow linewid th fi ber lasr can be used in high resolution fiber sensor system.Key words:laser technology;fiber laser narrow linewidth;fiber Bragg grating Fabry-Perot(FBG F-P)cavi ty;Fara-day rotator(FR)1引言窄线宽光纤激光器作为光纤激光传感器光源,具有对电磁场的干扰、安全、体积小和可远程控制等特性[1,2]。
半导体激光器的分类半导体激光器是一种利用半导体材料产生激光的装置。
它具有体积小、功率高、效率高、寿命长等优点，广泛应用于通信、医疗、材料加工等领域。
根据其工作原理和结构特点的不同，可以将半导体激光器分为以下几类：1. 二极管激光器（LD）二极管激光器是最常见的半导体激光器类型之一。
它是通过注入电流到二极管中，使其产生激光辐射。
二极管激光器具有体积小、功率密度高、效率高等优点，广泛应用于光纤通信、激光打印、激光雷达等领域。
根据工作原理的不同，二极管激光器又可以分为以下几类：•直接泵浦激光器（Direct Pumped Laser Diode，DPLD）：通过电流直接激发半导体材料产生激光。
这种激光器通常具有较高的功率和较宽的工作频率范围。
•共振腔激光器（Resonator Laser Diode，RLD）：在二极管激光器的两端加上反射镜，构成一个光学共振腔。
通过选择合适的反射镜，可以实现激光的单模或多模输出。
2. 半导体光放大器（SOA）半导体光放大器是一种利用半导体材料增强光信号强度的装置。
它与二极管激光器结构相似，但工作在低注入电流下，不产生激射器。
半导体光放大器具有宽带宽、低噪声、快速响应等优点，广泛应用于光纤通信、光网络等领域。
3. 垂直腔面发射激光器（VCSEL）垂直腔面发射激光器是一种在半导体材料中形成垂直共振腔结构的激光器。
它是通过在半导体材料上增加光学反射镜而实现的。
VCSEL具有发射光束近乎垂直、低阈值电流、高速调制等特点，广泛应用于光纤通信、光存储、光雷达等领域。
4. 外腔激光二极管（ECL）外腔激光二极管是一种将带有光纤输出的半导体激光器。
它利用光纤与半导体激光器之间的耦合结构，将激光输出到光纤中。
ECL具有高度集成、输出功率稳定、光谱纯净等优点，广泛应用于光纤通信、传感器等领域。
5. 量子阱激光器（QL）量子阱激光器是一种利用半导体量子阱结构产生激射器的激光器。
它采用了由狭窄能隙材料构成的量子阱，可以有效地抑制激发态的非辐射复合，从而提高激光器的效率。
半导体分布反馈激光器半导体分布反馈激光器是采用折射率周期变化的结构实现谐振腔反馈功能的半导体激光器。
这种激光器不仅使半导体激光器的某些性能（如模式、温度系数等）获得改善，而且由于它采用平面工艺，在集成光路中便于与其他元件耦合和集成。
GaAs－GaAlAs分布反馈激光器已实现室温连续工作，阈值3.4×103安/厘米2(320K)。
282K下得到的最大连续输出功率为40毫瓦。
半导体分布反馈激光器-简介采用折射率周期变化的结构实现谐振腔反馈功能的半导体激光器。
这种激光器不仅使半导体激光器的某些性能（如模式、温度系数等）获得改善，而且由于它采用平面工艺，在集成光路中便于与其他元件耦合和集成。
1970年采用双异质结的GaAs－GaAlAs注入式半导体激光器实现了室温连续工作。
与此同时，贝尔实验室H.利戈尼克等发现在周期结构中可由反向布喇格散射提供反馈，可以代替解理面。
在实验中，最初是把这种结构用于染料激光器，1973年开始用于半导体激光器，1975年GaAs分布反馈激光器已实现室温连续工作。
半导体分布反馈激光器-原理半导体分布反馈激光器的反馈结构是一种周期结构，反馈靠反向布喇格散射提供（见图）。
为了使正向波与反向波之间发生有效的布喇格耦合,要求光栅周期满足布喇格条件:半导体分布反馈激光器，式中λ0是激射波长,Ng是有效折射率，m＝1、2、3、…(相当于耦合级次)。
对于GaAs材料,一级耦合:Λ＝0.115微米。
在实验中，使用3250埃He－Cd激光和高折射率棱镜(nP=1.539)，已制出Λ＝0.11微米的周期结构（见半导体激光二极管）。
1.结构及工作机理DFB激光器的激光振荡不是靠F—P腔来实现，而是依靠沿纵向等间隔分布的光栅所形成的光耦合，如图2—81所示。
图中光栅的周期为A，称为栅距。
当电流注入激光器后，有源区内电子——空穴复合，辐射出能量相应的光子，这些光子将受到有源层表面每一条光栅的反射。
盐城师范学院毕业论文(2011－2012学年度）物电学院电子信息工程专业班级08(3）学号08223129课题名称窄线宽可调谐半导体激光器的驱动电路学生姓名蒋峰指导教师沈法华2012年5月20日目录1、绪论 (3)2、工作原理 (4)2.1半导体激光器原理 (4)2。
2窄线宽原理 (6)2。
3可调谐原理 (8)2。
3。
1 基于电流控制技术 (8)2.3。
2 基于机械控制技术 (9)2.3.3 基于温度控制技术 (9)3、特性参数 (9)3.1工作波长 (9)3.2光谱宽度 (10)3.3功率特性 (10)3。
3.1 小功率 (10)3.3。
2 高功率 (10)3.4频率稳定性 (11)4、可调谐半导体激光器的高精密驱动电源与稳频电路设计 (11)4。
1半导体激光器电路设计原理与实现 (11)4.1。
1 半导体激光器驱动方式简介 (11)4。
1。
2 电路设计指标 (12)4。
1.3 驱动电路设计 (13)4。
2控温电路的设计与实现 (14)4.2.1 基准采样电路 (14)4.2。
2 差分放大电路 (14)4。
2.3 自动控制电路 (14)4。
3控流电路的设计与实现 (15)4.4微分稳频电路的设计与实现 (15)总结 ..................................................................................................... 错误!未定义书签。
致谢 . (17)参考文献 (17)窄线宽可调谐半导体激光器的驱动电路电子工程专业蒋峰指导教师沈法华摘要: 随着半导体技术的日趋成熟，半导体激光器（LD）以其转换效率高、体积小、重量轻、可靠性高、能直接调制等特点，在科研、工业、军事、医疗等领域得到了日益广泛的应用。
半导体激光器的稳定性取决于驱动电源,电流的起伏会引起光功率的变化，从而影响激光器的性能。
同时，半导体激光器可以通过调节温度、电流等实现其波长的可调谐;通过选模技术可以实现窄线宽输出。
698nm超窄线宽激光器研制以及飞秒光频流相关理论698nm超窄线宽激光器研制以及飞秒光频流相关理论 698nm超窄线宽激光器研制以及飞秒光频流相关理论光钟被认为是精度最高的原子钟,在未来很有可能代替铯时间频率基准而复现新的秒定义。
光钟主要由三大部分组成:基于激光冷却与俘获技术获得的温度为mK 甚至μK量级的原子或离子,用于实现高谱纯度钟跃迁探测的超窄线宽激光,以及基于锁模飞秒脉冲激光器的飞秒光频梳。
目前研制的光钟稳定性指标比理论预期值尚差一个数量级,其主要原因是,光钟的稳定性受限于其本地振荡器(超窄线宽激光器)输出的参考光频率稳定性。
因此,研制具有更高频率稳定度的超窄线宽激光器是进一步提高光钟性能指标的关键途径。
此外,飞秒光频梳是基于锁模飞秒脉冲技术的现代光频率链,其主要用途是测量光钟输出的光频率以及获得原子的高精密光谱。
在频域,飞秒光频梳因其频率带宽扩展需要用到许多频率转换技术,例如和频产生(SFG)技术等。
在时域,飞秒光频梳作为飞秒激光可以应用于近来非常活跃的“相干控制”领域。
因此,研究飞秒光频梳的原理、特性及其在时域、频域的相关应用具有重要的科学意义和应用价值。
本论文工作主要分为实验和理论研究两部分。
实验部分主要工作是研制一套波长为698nm的超窄线宽激光器。
实验方案是,采用Pound-Drever-hall (PDH)隐频技术,通过两级稳频实现具有Hz量级线宽的激光器。
相对于初级频率参考第一级稳频目标是实现线宽为1kHz的激光,而相对于高级频率参考第二级稳频目标则是实现线宽为1Hz的激光。
理论研究部分包括:设计了一种新放置方式的振动不敏感Fabry-Perot (F-P)腔;研究了飞秒光频梳频带扩展技术—SFG;研究了飞秒激光在与原子相互作用过程中的相干控制问题;研究了利用飞秒光频梳实现超高分辨光谱问题。
具体内容包括:1.698nm超窄线宽激光器的研制。
(1)设计制作了一套精细度约为1000的F-P腔,作为初级频率参考(初稳腔);设计并建立了一套精细度约为500000的ULE(ultra lowexpansion)F-P腔,作为高级频率参考(高稳腔)。
