(整理)保护接地规范标准.

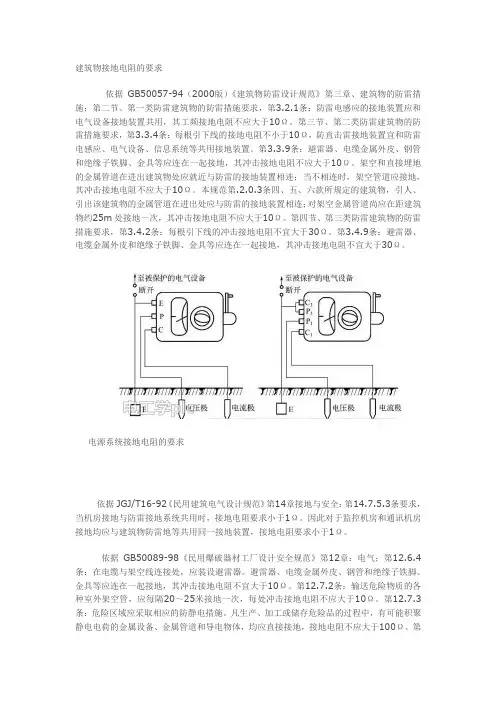

建筑物接地电阻的要求依据GB50057-94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第3.2.1条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。

第三节、第二类防雷建筑物的防雷措施要求，第3.3.4条：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。

第3.3.9条：避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。

架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。

本规范第.2.0.3条四、五、六款所规定的建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。

第四节、第三类防雷建筑物的防雷措施要求，第3.4.2条：每根引下线的冲击接地电阻不宜大于30Ω。

第3.4.9条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。

电源系统接地电阻的要求依据JGJ/T16-92《民用建筑电气设计规范》第14章接地与安全：第14.7.5.3条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。

因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。

依据GB50089-98《民用爆破器材工厂设计安全规范》第12章：电气；第12.6.4条：在电缆与架空线连接处，应装设避雷器。

避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。

第12.7.2条：输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。

第12.7.3条：危险区域应采取相应的防静电措施。

本标准规定了交流标称电压 500kV 及以下发电、变电、送电和配电电气装置(含附属直流电气装置，并简称为 A 类电气装置)以及建造物电气装置(简称 B 类电气装置)的接地要求和方法。

本标准采用下列名词术语。

2.1 接地 Grounded将电力系统或者建造物中电气装置、设施的某些导电部份，经接地线连接至接地极。

2.2 工作接地 Working ground、系统接地 System ground在电力系统电气装置中，为运行需要所设的接地(如中性点直接接地或者经其他装置接地等)。

2.3 保护接地 Protective ground电气装置的金属外壳、配电装置的构架和路线杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备的安全而设的接地。

2.4 雷电保护接地 Lightning protective ground为雷电保护装置(避雷针、避雷线和避雷器等)向大地泄放雷电流而设的接地。

2.5 防静电接地 Static protective ground为防止静电对易燃油、天然气贮罐和管道等的危（wei）险作用而设的接地。

2.6 接地极 Grounding electrode埋入地中并直接与大地接触的金属导体，称为接地极。

兼作接地极用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建(构)筑物的基础、金属管道和设备等称为自然接地极。

2.7 接地线 Grounding conductor电气装置、设施的接地端子与接地极连接用的金属导电部份。

2.8 接地装置 Grounding connection接地线和接地极的总和。

2.9 接地网 Grounding grid由垂直和水平接地极组成的供发电厂、变电所使用的兼有泄流和均压作用的较大型的水平网状接地装置。

2.10 集中接地装置 Concentrated grounding connection为加强对雷电流的散流作用、降低对地电位而敷设的附加接地装置，普通敷设 3~5 根垂直接地极。

电气接地的规范要求及接地的各项参数，收藏！为了主要目的是保护人身和设备的安全，减少公司电气事故发生，控制公司人员和财产不受损失，所有电气设备应按规定进行可靠接地。

接地规范1、适用范围本规范规定了生产经营单位用电系统、新建扩建、检维修、改造、办公区域、员工宿舍等电气线路接地规定。

2、术语和定义电气系统配置保护方法有：保护接地、保护接零、重复接地、工作接地等。

电气设备的某个部分与大地之间作良好的电气联接称为接地。

与大地土壤直接接触的金属导体或金属导体组称为接地体：联接电气设备应接地部分与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。

3、接地概念及种类（1）防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。

防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。

（2）交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。

工作接地主要指的是变压器中性点或中性线（N 线）接地。

N 线必须用铜芯绝缘线。

在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。

必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与 PE 线连接。

（3）安全保护接地：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。

即将大楼内的用电设备以及设备附近的一些金属构件，有PE 线连接起来，但严禁将PE 线与N 线连接。

（4）直流接地：为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。

可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。

（5）防静电接地：为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。

（6）屏蔽接地：为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。

接地与接零规范
１、对于三相四线制低压供电系统，动力变压器中性线必须接地，并设置零母线，截面、连接方式及相色符合规定。

各级配电点的出线电缆接地线必须连接到电源电缆的接地线上。

具有３台及以上开关或馈出３条及以上线路的配电点必须设置零母线，电源和负荷出线的接地线必须接至零母线上，零母线设置重复接地极。

２、在有爆炸危险的场所，低压供电系统中性点严禁接地，按井下接地保护细则执行。

３、电气保护接零的系统中，所有电气设备的金属外壳都应使用保护地线或通过工作零线与电源端的接地点可靠连接。

４、变压器引出中性线的接地电阻不应超过4Ω，每一重复接地电阻不应大于10Ω。

５、三相四线制低压供电系统中任何设备，禁止不接零而采取就地接地保护。

6、地面降压站、井塔、井架等工厂建筑避雷装置接地电阻不大于10Ω
7、供暖、供气、供水管路不得用作接地;•厂房车间内禁止埋设接地极;•严禁使用高大建筑的防直击雷引下线和接地极作为动力或照明零线重复接地或工作接地。

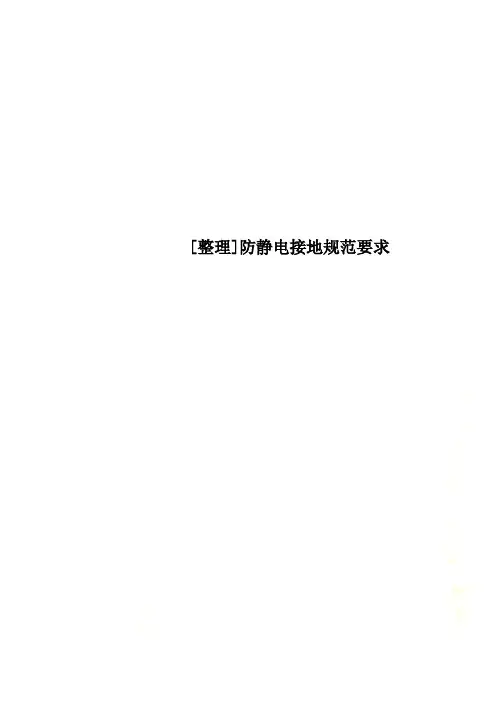

[整理]防静电接地规范要求要想防静电，大楼得有从地下单独引出的地线（问大楼物管）没有就得自己做。

要求不高，可以接水管或裸露的钢筋上不能与防雷接地（反倒引来雷电）连用测接地电阻用专用的表面电阻测试仪就可以了1、静电安全工作台：由工作台、防静电桌垫、腕带接头和接地线等组成。

2、防静电桌垫上应有两个以上的腕带接头，一个供操作人员用，一个供技术人员，检验人员用。

3、静电安全工作台上不允许堆放塑料盒、橡皮、纸板、玻璃等易产生静电的杂物、图纸资料应放入防静电文件袋内。

4、防静电腕带：直接接触静电敏感器件的人员必须带防静电腕带，腕带与人体皮肤应有良好接触，腕带系统对地电阻值应1MΩ。

5、防静电容器：生产场所的元件盛料袋、周转箱、PCB上下料架等应具备静电防护作用，不允许使用金属和普通容器，所有容器都必须接地。

6、防静电工作服：进入静电工作区的人员和接触SMD元器件的人员必须穿防静电工作服，特别是在相对湿度小于50%的干燥环境中（如冬季）.工作服面料应符合国家有关标准。

7、进入工作区的人员必须穿防静电工作鞋。

穿普通鞋的人员应使用导电鞋束、防静电鞋套或脚跟带。

8、生产线上用的传送带和传动轴，应装有防静电接地的电刷和支杆。

9、对传送带表面可使用离子风静电消除器。

10、生产场所使用的组装夹具、检测夹具、焊接工具、各种仪器等，都应设良好的接地线。

11、生产场所入口处应安装防静电测试台，每一个进入生产现场的人员均应进行防静电测试，合格后方能进入现场。

静电控制可以参考以下资料：（1）控制静电生成环境：a. 湿度控制。

在不致导致器材或产品腐蚀生锈或其它危害的前提下，尽量加大湿度；b. 温度控制。

在可能条件下尽量降低温度，包括环境温度和物体接触温度；c. 尘埃控制。

此为防止附着（吸附）带电的重要措施；d. 地板、桌椅面料和工作台垫应由防静电材料制成，并正确接地；e. 静电敏感产品的运送传递和存储及包装与拆包装应采取静电防护措施；f. 喷射、流动、运送、缠绕和分离速度应予以控制，在液体、粉体等材料的输送管道中使用缓和器。

电气设备接地及接零的一般管理规定在日常的电源设备安装、UPS(EPS)及其控制系统等设备安装、调试、检查、验收过程中，为保证电气设备安全可靠工作，防止电气工作中的触电事故发生，确保人员生命安全和电气设备运行安全，均应在安全技术上满足接地或接零要求。

电气设备在接地、接零方面如何进行规范施工与检查、应用，是大家必须认真对待的。

1 名词术语(1)接地：将电力系统或建筑物中电气装置、设施的某些导电部分，经接地线连接至接地极。

(2)工作接地(系统接地)：在电力系统电气装置中，为运行需要所设的接地(如中性点直接接地或经其他装置接地等)。

(3)保护接地：电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备的安全而设的接地。

(4)雷电保护接地：为雷电保护装置(避雷针、避雷线和避雷器等)向大地泄放雷电流而设的接地。

(5)防静电接地：为防止静电对易燃油、天然气贮罐和管道、气体等的危险作用而设的接地。

(6)接地极(接地体)：埋入地中并直接与大地接触的金属导体，称为接地极。

接地体分为自然接地体和人工接地体两种。

兼作接地极用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建(构)筑物的基础、金属管道和设备等称为自然接地极。

(可燃液体及可燃或易爆气体的管道不可作为自然接地体)。

人工接地体通常采用钢管角钢垂直打入土壤中，也可用扁钢或圆钢平埋土壤中做成。

(7)接地线：电气装置、设施的接地端子与接地极连接用的金属导电部分。

(8)接地装置：接地线和接地极的总和。

(9)接地网：由垂直和水平接地极组成的供发电厂、变电站使用的兼有泄流和均压作用的较大型的水平网状接地装置。

(10)集中接地装置：为加强对雷电流的散流作用、降低对地电位而敷设的附加接地装置，一般敷设3－5根垂直接地极。

在土壤电阻率较高的地区，则敷设3－5根放射形水平接地极。

(11)接地电阻：接地极或自然接地极的对地电阻和接地线电阻的总和，称为接地装置的接地电阻。

地线接地标准一、目的和范围本标准规定了地线接地的目的和范围，旨在确保电气设备和人身安全。

本标准适用于各种地线接地系统的设计和施工。

二、引用标准本标准引用了以下相关标准：1. GB/T 16895.3-2008 电气装置安装工程接地装置施工及验收规范2. GB 50169-2018 电气装置安装工程电气设备交接试验标准3. GB 50217-2018 电力工程电缆设计标准三、接地装置的分类和要求1. 接地装置可分为自然接地和人工接地两类。

自然接地包括利用建筑物钢筋混凝土基础、金属管道等；人工接地包括埋设接地极、连接导体等。

2. 接地装置应满足以下要求：a) 接地电阻值应符合相关规定；b) 接地导体应采用耐腐蚀、高导电材料；c) 接地装置的连接应牢固、接触良好；d) 接地装置的设置应便于检测和维护。

四、接地装置的安装和施工1. 接地装置的安装和施工应符合相关标准和设计要求。

2. 接地装置的安装位置应考虑到地形、地质、气候等因素的影响，并应采取相应的防护措施。

3. 接地装置的施工应按照设计图纸进行，严格控制施工质量。

4. 接地装置的安装和施工完成后，应进行检测和试验，确保其符合设计要求。

五、接地装置的验收和检测1. 接地装置的验收和检测应按照相关标准和设计要求进行。

2. 验收时，应对接地装置的外观进行检查，并对其电阻值进行测量。

3. 在投入运行前，应对接地装置进行检测，并定期进行巡视和维护。

4. 在运行过程中，应对接地装置进行定期检测和试验，确保其正常运转。

5. 当发现接地装置存在异常情况时，应及时进行处理，并对其进行检测和试验，确保其符合设计要求。

GB50169-92电气装置安装工程接地装置施工及验收规范第一章总则第1.0.1条为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。

第1.0.2条本规范适用于电气装置的接地装置安装工程的施工及验收。

第1.0.3条接地装置的安装应按已批准的设计进行施工。

第1.0.4条采用的器材应符合国家现行技术标准的规定，并应有合格证件。

第1.0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。

第1.0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。

第1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。

第二章电气装置的接地第一节一般规定第2.1.1条电气装置的下列金属部分，均应接地或接零：一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。

二、电气设备的传动装置。

三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。

四、配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座。

五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。

六、电缆桥架、支架和井架。

七、装有避雷线的电力线路杆塔。

八、装在配电线路杆上的电力设备。

九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。

十、电除尘器的构架。

十一、封闭母线的外壳及其他裸露的金属部分。

十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。

十三、电热设备的金属外壳。

十四、控制电缆的金属护层。

第2.1.2条电气装置的下列金属部分可不接地或不接零：一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V 及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。

井下保护接地标准细则一、保护接地概念电气设备的金属外壳在绝缘损坏时有可能带电。

漏电危及人身安全，将电气设备的金属外壳通过接地装置与大地连接称为保护接地。

二、保护接地要求电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架、铠装电缆的钢带（钢丝）、铅皮或屏蔽护套等必须有保护接地。

接地网上任一保护接地点的接地电阻不得超过2Ω。

三、保护接地标准1、主接地：（1）、所有电气设备的保护接地装置（包括电缆的铠装、铅皮、接地芯线）和局部接地装置，应与主接地极连成1个接地网。

主接地极应在主、副水仓中各埋设1块。

主接地极应用耐腐蚀的钢板制成，其面积不得小于0.75㎡、厚度不小于5mm。

在钻孔中敷设的电缆不能与主接地极连接时，应单独形成以分区接地网，其接地电阻值不得超过2Ω。

（2）、连接主接地极的接地母线及变电所的辅助接地母线，应采用断面不小于50mm2的裸铜线、断面不小于100mm2的镀锌铁线或厚度不小于4mm、断面不小于100mm2的镀锌扁钢。

2、局部接地：在下列地点应装设局部接地极：（1）、每个采区变电所（包括移动变电站和移动变压器）。

（2）、每个装有电气设备的硐室和单独装设的高压电气设备。

（3）、每个低压配电点或装有3台以上电气设备的地点。

（4）、无低压配电点的采煤工作面的机巷、回风巷、集中运输巷（胶带运输巷）以及由变电所单独供电的掘进工作面，至少要分别装设一个局部接地极。

（5）、连接动力铠装电缆的每个接线盒以及高压电缆连接装置。

要求:埋设在巷道水沟或潮湿地方的局部接地极，可采用面积不小于0.6m2、厚度不小于3mm的钢板。

埋设在其它地点的局部接地极，可采用镀锌铁管。

铁管直径不得小于35mm，长度不得小于1.5m。

管子上至少要钻20个直径不小于5mm的透眼，铁管垂直于地面（偏差不大于15º)，并必须埋设于潮湿的地方。

如果埋设有困难时，可用两根长度不得小于0.75m、直径不得小22mm的镀锌铁管。

GB50169-92接地标准UDC中华人民共和国国家标准P电气装置安装工程接地装置施工及验收规范Codeforconstructionandacceptanceofgrounding connectionelectricequipmentinstallationengineering（送审稿）××××—××—××发布××××—××—××实施中华人民共和国建设部中华人民共和国国家质量监督检验检疫总局联合发布GB×××××－××××代替GB50169－92目次前言 (ⅱ)1总则 (1)2术语和定义 (2)3电气装置的接地 (4)3.1一般规定 (4)3.2接地装置的选择 (5)3.3接地装置的敷设 (7)3.4接地体（线）的连接 (9)3.5避雷针(线、带、网)的接地 (10)3.6携带式和移动式电气设备的接地 (11)3.7输电线路杆塔的接地 (11)3.8调度楼、通信站和微波站二次系统的接地 (12)3.9电力电缆终端金属护层的接地 (13)3.10配电电气装置的接地 (14)3.11建筑物电气装置的接地 (14)4工程交接验收 (16)本规范用词说明………………………………………………………………………………………………17ii前言本规范是根据建设部《关于印发〈二○○一～二○○二年度工程建设国家标准制定、修订计划〉的通知》（建标[2002]85号）的要求，由中国电力企业联合会负责，国电电力建设研究所会同有关单位，在《电气装置安装工程接地装置施工及验收规范》GB50169-1992的基础上修订的。

该规范发布实施已有十多年了，规范中所规定的不少条款，与实际有较大的出入，因此，需要对本规范进行修订。

井下电气设备保护接地安设标准为进一步规范井下电气设备保护接地安设标准，全面排查各地点电气设备保护接地安设情况，预防人身触电，保障电气设备安全，现就有关标准和工作要求通知如下：一、保护接地标准（一）电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架，铠装电缆的钢带(钢丝)、铅皮(屏蔽护套)等必须有保护接地。

（二）任一组主接地极断开时，井下总接地网上任一保护接地点的接地电阻值，不得超过2Ω。

每一移动式和手持式电气设备至局部接地极之间的保护接地用的电缆芯线和接地连接导线的电阻值，不得超过1Ω。

（三）所有电气设备的保护接地装置(包括电缆的铠装、铅皮、接地芯线)和局部接地装置，应当与主接地极连接成1个总接地网。

主接地极应当在主、副水仓中各埋设1块。

主接地极应当用耐腐蚀的钢板制成，其面积不得小于0.75m2、厚度不得小于5mm。

在钻孔中敷设的电缆和地面直接分区供电的电缆，不能与井下主接地极连接时，应当单独形成分区总接地网，其接地电阻值不得超过2Ω。

（四）下列地点应当装设局部接地极：1.采区变电所(包括移动变电站和移动变压器)。

2.装有电气设备的硐室和单独装设的高压电气设备。

3.低压配电点或者装有3台以上电气设备的地点。

4.无低压配电点的采煤工作面的运输巷、回风巷、带式输送机巷以及由变电所单独供电的掘进工作面(至少分别设置1个局部接地极)。

5.连接高压动力电缆的金属连接装置。

局部接地极可以设置于巷道水沟内或者其他就近的潮湿处。

设置在水沟中的局部接地极应当用面积不小于0.6 m2、厚度不小于3mm 的钢板或者具有同等有效面积的钢管制成，并平放于水沟深处。

设置在其他地点的局部接地极，可以用直径不小于35mm、长度不小于1.5m 的钢管制成，管上至少钻20个直径不小于5mm 的透孔，并全部垂直埋入底板；也可用直径不小于22mm、长度为1m 的2根钢管制成，每根管上钻10个直径不小于5mm的透孔，2根钢管相距不得小于5m，并联后垂直埋入底板，垂直埋深不得小于0.75m。

要想防静电，大楼得有从地下单独引出的地线（问大楼物管）没有就得自己做。

要求不高，可以接水管或裸露的钢筋上不能与防雷接地（反倒引来雷电）连用测接地电阻用专用的表面电阻测试仪就可以了1、静电安全工作台：由工作台、防静电桌垫、腕带接头和接地线等组成。

2、防静电桌垫上应有两个以上的腕带接头，一个供操作人员用，一个供技术人员，检验人员用。

3、静电安全工作台上不允许堆放塑料盒、橡皮、纸板、玻璃等易产生静电的杂物、图纸资料应放入防静电文件袋内。

4、防静电腕带：直接接触静电敏感器件的人员必须带防静电腕带，腕带与人体皮肤应有良好接触，腕带系统对地电阻值应1MΩ。

5、防静电容器：生产场所的元件盛料袋、周转箱、PCB上下料架等应具备静电防护作用，不允许使用金属和普通容器，所有容器都必须接地。

6、防静电工作服：进入静电工作区的人员和接触SMD元器件的人员必须穿防静电工作服，特别是在相对湿度小于50%的干燥环境中（如冬季）.工作服面料应符合国家有关标准。

7、进入工作区的人员必须穿防静电工作鞋。

穿普通鞋的人员应使用导电鞋束、防静电鞋套或脚跟带。

8、生产线上用的传送带和传动轴，应装有防静电接地的电刷和支杆。

9、对传送带表面可使用离子风静电消除器。

10、生产场所使用的组装夹具、检测夹具、焊接工具、各种仪器等，都应设良好的接地线。

11、生产场所入口处应安装防静电测试台，每一个进入生产现场的人员均应进行防静电测试，合格后方能进入现场。

静电控制可以参考以下资料：（1）控制静电生成环境：a. 湿度控制。

在不致导致器材或产品腐蚀生锈或其它危害的前提下，尽量加大湿度；b. 温度控制。

在可能条件下尽量降低温度，包括环境温度和物体接触温度；c. 尘埃控制。

此为防止附着（吸附）带电的重要措施；d. 地板、桌椅面料和工作台垫应由防静电材料制成，并正确接地；e. 静电敏感产品的运送传递和存储及包装与拆包装应采取静电防护措施；f. 喷射、流动、运送、缠绕和分离速度应予以控制，在液体、粉体等材料的输送管道中使用缓和器。

保护接地标‎准细则一、保护接地概‎念：电气设备的‎金属外壳在‎绝缘损坏时‎有可能带电‎。

漏电危及人‎身安全，将电气设备‎的金属外壳‎通过接地装‎置与大地连‎接称为保护‎接地。

二、保护接地要‎求：电压在36‎V以上和由‎于绝缘损坏‎可能带有危‎险电压的电‎气设备的金‎属外壳、构架、铠装电缆的‎钢带（钢丝）、铅皮或屏蔽‎护套等必须‎有保护接地‎。

接地网上任‎一保护接地‎点的接地电‎阻不得超过‎2Ω。

三、保护接地标‎准：1、主接地：（1）、所有电气设‎备的保护接‎地装置（包括电缆的‎铠装、铅皮、接地芯线）和局部接地‎装置，应与主接地‎极连成1个‎接地网。

主接地极应‎在主、副水仓中各‎埋设1块。

主接地极应‎用耐腐蚀的‎钢板制成，其面积不得‎小于0.75㎡、厚度不小于‎5m m。

在钻孔中敷‎设的电缆不‎能与主接地‎极连接时，应单独形成‎以分区接地‎网，其接地电阻‎值不得超过‎2Ω。

（2）、连接主接地‎极的接地母‎线及变电所‎的辅助接地‎母线，应采用断面‎不小于50‎m m2的裸‎铜线、断面不小于‎100mm‎2的镀锌铁‎线或厚度不‎小于4mm‎、断面不小于‎100mm‎2的镀锌扁‎钢。

2、局部接地：在下列地点‎应装设局部‎接地极：（1）、每个采区变‎电所（包括移动变‎电站和移动‎变压器）。

（2）、每个装有电‎气设备的硐‎室和单独装‎设的高压电‎气设备。

（3）、每个低压配‎电点或装有‎3台以上电‎气设备的地‎点。

（4）、无低压配电‎点的采煤工‎作面的机巷‎、回风巷、集中运输巷‎（胶带运输巷‎）以及由变电‎所单独供电‎的掘进工作‎面，至少要分别‎装设一个局‎部接地极。

（5）、连接动力铠‎装电缆的每‎个接线盒以‎及高压电缆‎连接装置。

要求:埋设在巷道‎水沟或潮湿‎地方的局部‎接地极，可采用面积‎不小于0.6m2、厚度不小于‎ 3mm的钢‎板。

埋设在其它‎地点的局部‎接地极，可采用镀锌‎铁管。

铁管直径不‎得小于35‎m m，长度不得小‎于1.5m。

防雷及接地安装技术标准一、适用范围本章适用于一般工业与民用建筑防雷及接地安装工程。

二、编制依据《建筑电气工程施工质量验收标准》（GB50303－2002)《建筑电气工程施工工艺标准》三、基本规定1、接地装置的埋设深度其顶部距地面不应小于0.6M，接地极应垂直安装。

2、垂直接地极的长度不应小于2。

5M，其相互之间的间距当设计无要求时，不应小于5M。

3、接地装置与建筑物的距离不应小于1.5M。

4、接地干线的连接应采用焊接，焊接处焊缝应饱满，不得有夹渣、咬肉、虚焊、气孔等缺陷，焊接处应做防腐处理。

5、接地线在穿越墙壁、楼板和地坪处应加套管保护,采用金属套管时应对套管接地.6、接地干线沿建筑物墙壁水平敷设时，距地面应为250～300mm；接地线与建筑物的间隙为10～15mm；支持件间距在水平直线部分为0。

5~1.5m，转弯部分为0.3～0.5m，同一室内支持件间距应一致.7、在接地线跨越伸缩缝、沉降缝处时，应设置补偿器，可用接地线弯成弧状作补偿器。

8、屋面避雷带安装的支持件距离应均匀设置，在每一直线段的间距水平宜为0。

5～1.5m，垂直谊教育界1.5～2.5m，在转弯处应对称,一般为0.3～0.5m。

9、避雷带的安装高度为150mm，并设在女儿墙中心,当女儿墙宽度大于300mm时，避雷带距女儿墙外侧宜为100mm.10、明敷避雷引下线在易受机械损坏和危及人员安全处，在距地1。

7m 至地下0。

3m的一段引下线应加保护措施。

四、施工准备1、技术准备a、熟悉施工图纸及相应施工图集。

b、施工前应进行技术交底.c、配备相应的施工质量验收规范。

2、材料准备a、镀锌钢材必须有产品质量证明书,且应选用热镀锌材料。

b、电焊条、油漆、镀锌螺栓等辅助材料均已配备,且均有合格证。

3、主要机具a、电焊机、电焊工具、钢锯、切割机、电锤、台钻、手枪钻、铁锹、铁镐、大锤等。

b、接地摇表。

4、作业条件a、接地装置的安装应按设计位置清理好场地；当利用基础钢筋作接地线时，基础钢筋应绑扎完毕。

第一章总则第1.0.1条为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。

第1.0.2条本规范适用于电气装置的接地装置安装工程的施工及验收。

第1.0.3条接地装置的安装应按已批准的设计进行施工。

第1.0.4条采用的器材应符合国家现行技术标准的规定，并应有合格证件。

第1.0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。

第1.0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。

第1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。

第二章电气装置的接地第一节一般规定第2.1.1条电气装置的下列金属部分，均应接地或接零：一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。

二、电气设备的传动装置。

三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。

四、配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座。

五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。

六、电缆桥架、支架和井架。

七、装有避雷线的电力线路杆塔。

八、装在配电线路杆上的电力设备。

九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。

十、电除尘器的构架。

十一、封闭母线的外壳及其他裸露的金属部分。

十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。

十三、电热设备的金属外壳。

十四、控制电缆的金属护层。

第2.1.2条电气装置的下列金属部分可不接地或不接零：一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。

二、在干燥场所，交流额定电压为127V及以下或直流额定电压为110V及以下的电气设备的外壳。

施工现场临时用电安全技术规范之电气设备接地保护要求在施工现场的临时用电中，电气设备接地保护是一项至关重要的技术要求。

它不仅可以有效地防止电气设备的漏电风险，还可以确保工作人员的人身安全。

本文将详细介绍施工现场临时用电中电气设备接地保护的要求和注意事项。

1. 电气设备接地保护的基本原理电气设备接地保护是通过将设备的金属外壳与地面建立良好的接地连接，以实现对设备内部漏电电流的安全引流。

它主要采用接地电阻法进行检测，确保电气设备在正常工作状态下的漏电电流不会对人体构成伤害。

2. 电气设备接地保护的要求（1）接地电阻要求：对于施工现场临时用电的电气设备，其接地电阻应不大于规定的标准值。

通常要求在5欧姆以内，这样可以有效地将漏电电流引导到地面，保护人员的安全。

（2）接地导体的选择：施工现场临时用电的电气设备接地导体应选择导电性能良好、抗腐蚀性强的铜材质。

铜导体具有优异的导电和耐腐蚀能力，能够有效地保证接地系统的导电性能和使用寿命。

（3）接地电阻的检测方法：为了确保电气设备的接地保护正常工作，需要定期进行接地电阻的检测。

常用的检测方法包括万用表法、土壤电阻率法和检测仪器法等。

其中，检测仪器法是一种较为常用和准确的方法，可以快速测量接地电阻值。

（4）接地系统的连接要求：电气设备的接地系统要与主接地体相连，以确保设备的接地保护与整个系统的接地保护衔接紧密。

在连接过程中，应采用紧固可靠的接地螺栓和铜接地线，确保接地系统的稳定性和可靠性。

3. 电气设备接地保护的注意事项（1）保持接地系统的干燥：施工现场临时用电的电气设备接地系统应保持干燥状态，避免水分渗入导致接地电阻升高。

特别是在潮湿的环境中，需要定期检查接地系统的状态，及时清理和维护。

（2）防止接地线断裂：接地线是电气设备接地保护的重要组成部分，应注意防止接地线的损坏和断裂。

在布置接地线时，要避免过度拉伸和弯曲，确保接地线的完整性和导电性能。

（3）规范施工作业：在施工现场临时用电中，应严格按照相关规范进行电气设备接地保护的施工。

电气接地的规范要求及接地的各项参数，收藏！为了主要目的是保护人身和设备的安全，减少公司电气事故发生，控制公司人员和财产不受损失，所有电气设备应按规定进行可靠接地。

接地规范1、适用范围本规范规定了生产经营单位用电系统、新建扩建、检维修、改造、办公区域、员工宿舍等电气线路接地规定。

2、术语和定义电气系统配置保护方法有：保护接地、保护接零、重复接地、工作接地等。

电气设备的某个部分与大地之间作良好的电气联接称为接地。

与大地土壤直接接触的金属导体或金属导体组称为接地体：联接电气设备应接地部分与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。

3、接地概念及种类（1）防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。

防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。

（2）交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。

工作接地主要指的是变压器中性点或中性线（N 线）接地。

N 线必须用铜芯绝缘线。

在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。

必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与 PE 线连接。

（3）安全保护接地：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。

即将大楼内的用电设备以及设备附近的一些金属构件，有PE 线连接起来，但严禁将PE 线与N 线连接。

（4）直流接地：为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。

可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。

（5）防静电接地：为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。

（6）屏蔽接地：为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。
