继电器的作用和分类
继电器是一种自动化基本元件。
它是在自动掌握系统中当某些参数达到预定值时而动作使电路发生转变的电器。
继电器一般不直接掌握主电路，而是通过接触器或其他电器来对主电路进行掌握，因此其体积小，触头断流容量较小，无灭弧装置。
但电路对继电器的精确性要求较高。
继电器按使用范围可分为爱护继电器、掌握继电器、通信继电器、航空航海继电器四类。
爱护继电器有热继电器、欠压继电器、过流继电器等。
掌握继电器有中间继电器、时间继电器、速度继电器等。
通信继电器有小型通用继电器、高灵敏继电器等。
电磁式继电器的种类、用途许多。
它按动作原理的分类如表所示。
表继电器按动作原理的分类
名称
动作原理
主要用途
电压继电器
当电路中的端电压达到规定值时动作
用于电动机失压、过压和欠压，以及制动和反转
掌握
电流继电器
当电路中电流达到规定值时动作
用于电动机的过载和短路爱护，直流电机磁场控制或失磁爱护
中间继电器
同电压继电器
用于传播和放大信号，或将信号传给数个有关控制元件
时间继电器
利用电磁阻尼、空气阻尼、电子线路
等使信号至触头动作有肯定时间间隔
用于绕线转子电动机以时间为原则启动时切换电阻的加速继电器，笼形异步电动机Y-△启动、能耗制动及掌握各种生产工艺程序等
自锁继电器
机械式自锁继电器靠机械锁扣自锁；
磁自锁继电器靠电流脉冲实现通断
用于自动掌握系统中的记忆元件。
继电器分类原理
继电器是一种常用的电气控制装置，可以通过电磁吸引力或引线机械原理来控制电路的开关状态。
根据不同的分类原则，继电器可以分为以下几类：
1. 按控制信号类型分类：根据继电器所接收的控制信号类型，可以将其分为直流控制继电器和交流控制继电器两类。
直流控制继电器适用于直流电源供电的电路，而交流控制继电器适用于交流电源供电的电路。
2. 按工作原理分类：根据继电器的工作原理，可以将其分为电磁继电器和固态继电器两类。
电磁继电器通过电流在线圈中产生的磁场来控制开关状态，而固态继电器则是利用半导体器件实现电路的开关。
3. 按控制电压分类：根据继电器所需要的控制电压，可以将其分为低压继电器、中压继电器和高压继电器三类。
低压继电器适用于控制电压较低的电路，中压继电器适用于控制电压中等的电路，而高压继电器适用于控制电压较高的电路。
4. 按负载类型分类：根据继电器所能承受的负载类型，可以将其分为普通继电器和特殊继电器两类。
普通继电器适用于一般负载电路，特殊继电器则适用于特殊负载电路，如大功率负载、高频负载等。
继电器的分类原则多种多样，以上所列分类仅为常见的几种。
根据实际需求，选择适合的继电器可以更有效地实现电路的控制。
继电器的种类范文继电器是一种电子装置，用来在电路中控制信号与能量的转换，常用于电力系统、自动化控制、通信系统等领域。
根据继电器的不同特点和应用，可以分为多种类型。
1. 电磁继电器（Electromagnetic Relay）电磁继电器是最常见的继电器类型。
它通过线圈产生电磁力，使触点关闭或打开，实现信号的转换。
电磁继电器分为两种工作方式：吸合型和保持型。
吸合型继电器的线圈电流较大，线圈抗阻性低；保持型继电器只需要较小的电流维持工作状态，适用于长时间工作。
2. 固态继电器（Solid-State Relay）固态继电器使用半导体器件替代传统电磁继电器中的线圈和触点，具有免触点磨损、寿命长、工作速度快、抗干扰能力强等优点。
它适用于高频率和高速开关应用，并且不产生电磁干扰和噪音。
3. 热继电器（Thermal Relay）热继电器是一种利用热元件对电流进行保护的继电器。
它通过电流产生热量，使得热元件膨胀并触发动作，从而切断电路。
热继电器适用于对电机或电器进行过载保护的场合。
4. 时间继电器（Time Relay）时间继电器可根据所设定的时间延迟实现触点的开合，常用于定时控制、时间测量等场合。
时间继电器通常由电磁继电器和计时器组成，能够精确控制时间间隔。
5. 电压继电器（Voltage Relay）电压继电器主要用于电力系统中，用来监测和控制电压的变化。
它能够在电网电压过高或过低时切断电路，保护设备不受损坏。
6. 电流继电器（Current Relay）电流继电器主要用于电力系统中，用来监测和控制电流的变化。
它能够在电流超过设定值时切断电路，从而保护设备和系统。
7. 电力继电器（Power Relay）电力继电器主要用于电力系统中，用来控制大功率的电流和电压。
它能承受高电流和高电压，并具有较长的寿命。
8. 保护继电器（Protection Relay）保护继电器主要用于电力系统中，用来监测和保护电力设备和系统，如变压器、发电机、电缆等。

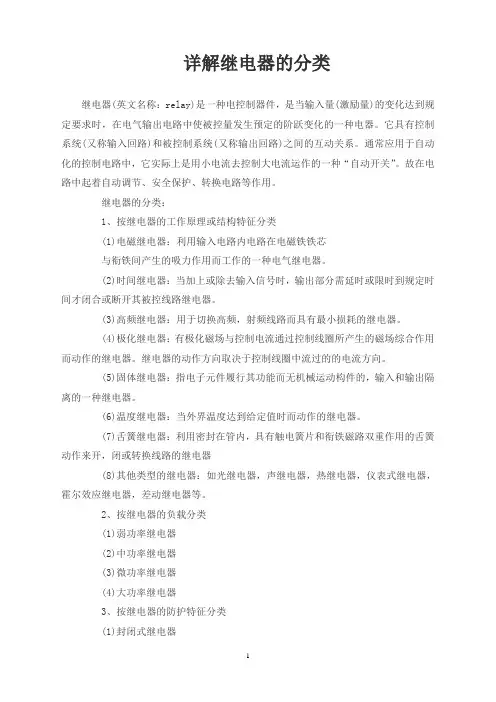

详解继电器的分类继电器(英文名称：relay)是一种电控制器件，是当输入量(激励量)的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。
它具有控制系统(又称输入回路)和被控制系统(又称输出回路)之间的互动关系。
通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
继电器的分类：1、按继电器的工作原理或结构特征分类(1)电磁继电器：利用输入电路内电路在电磁铁铁芯与衔铁间产生的吸力作用而工作的一种电气继电器。
(2)时间继电器：当加上或除去输入信号时，输出部分需延时或限时到规定时间才闭合或断开其被控线路继电器。
(3)高频继电器：用于切换高频，射频线路而具有最小损耗的继电器。
(4)极化继电器：有极化磁场与控制电流通过控制线圈所产生的磁场综合作用而动作的继电器。
继电器的动作方向取决于控制线圈中流过的的电流方向。
(5)固体继电器：指电子元件履行其功能而无机械运动构件的，输入和输出隔离的一种继电器。
(6)温度继电器：当外界温度达到给定值时而动作的继电器。
(7)舌簧继电器：利用密封在管内，具有触电簧片和衔铁磁路双重作用的舌簧动作来开，闭或转换线路的继电器(8)其他类型的继电器：如光继电器，声继电器，热继电器，仪表式继电器，霍尔效应继电器，差动继电器等。
2、按继电器的负载分类(1)弱功率继电器(2)中功率继电器(3)微功率继电器(4)大功率继电器3、按继电器的防护特征分类(1)封闭式继电器(2)敞开式继电器(3)密封继电器4、按继电器按照动作原理可分类(1)感应型(2)整流型(3)电子型(4)电磁型(5)数字型等5、按照反应的物理量可分类(1)功率方向继电器(2)阻抗继电器(3)频率继电器(4)电流继电器(5)电压继电器(6)气体(瓦斯)继电器6、按继电器的外形尺寸分类(1)微型继电器(2)小型微型继电器(3)超小型微型继电器注：对于密封或封闭式继电器，外形尺寸为继电器本体三个相互垂直方向的最大尺寸，不包括安装件，引出端，压筋，压边，翻边和密封焊点的尺寸。
继电器种类及对应用途继电器是一种电气控制装置，用来控制大功率电流的开关。
它由电磁铁和触点组成，能够实现小电流控制大电流的功能。
继电器可以分为多种不同类型，每种类型都有其独特的特点和应用领域。
1. 电磁继电器：这是最常见的继电器类型，也被称为常开继电器。
它由电磁线圈和触点组成，通常使用一个交流电源来激活电磁线圈，产生磁场以吸引触点闭合。
电磁继电器可以广泛应用于家庭电器、自动化控制和工业自动化等领域。
2. 固态继电器：与电磁继电器不同，固态继电器不使用机械触点，而是使用电子器件（如晶体管、双向三极管等）来实现电流开关功能。
固态继电器由于没有机械部件，因此具有更长的寿命、更快的操作速度、更小的尺寸和更低的电磁干扰，适用于精密电子设备、精密仪器和高频电路等应用。
3. 热继电器：这种继电器使用热敏元件（如双金属片）来控制触点的闭合和断开。
当通过继电器的电流超过设定值时，热敏元件会由于热胀冷缩效应而弯曲，从而使触点断开。
热继电器适用于需要过载保护的电路，如电动机保护、变压器保护和照明保护等。
4. 时间继电器：时间继电器是一种可以按预先设定的时间延时后再切换触点状态的继电器。
它通常由计时模块和触点组成，可以通过调节计时模块上的旋钮来设置延时时间。
时间继电器可以被广泛应用于定时开关、定时报警和自动计时等场合。
5. 电压继电器：这种继电器可以根据电压的变化来改变触点的状态。
通常，电压继电器有两个触点，当电压达到或超过设定值时，触点闭合；当电压低于设定值时，触点断开。
电压继电器可以用于电动机保护、变压器保护和电源控制等应用。
除了以上几种继电器类型之外，还有一些特殊应用的继电器，如接触器、保护继电器、失电继电器和倒置继电器等。
接触器常用于重载电路的控制，如空调、电焊机和电动机等。
保护继电器用于监测电路中的故障，并及时切断电源以避免损坏设备。
失电继电器在电力系统中常用于监测电网状态，一旦检测到断电，它将切断电源以保护设备。
继电器常见分类继电器是一种常见的电气开关设备，用于控制电路的开关、分断和转换。
根据其工作原理和应用领域的不同，继电器可以分为多种分类。
本文将对继电器的常见分类进行介绍。
一、按工作原理分类1. 电磁继电器：电磁继电器是利用电磁吸引力原理工作的继电器。
其主要由线圈、铁芯和触点组成。
当通过线圈通电时，产生的磁场会吸引铁芯，使触点闭合或断开，从而实现电路的开关控制。
电磁继电器广泛应用于家用电器、工业自动化等领域。
2. 固态继电器：固态继电器是利用半导体器件（如晶体管、光电耦合器等）来实现电路开关控制的继电器。
相比于电磁继电器，固态继电器具有体积小、寿命长、响应速度快等优点，且不易受到振动和电磁干扰的影响。
固态继电器广泛应用于电力电子设备、自动化控制系统等领域。
二、按触点类型分类1. 常开型继电器：常开型继电器的触点在继电器不通电时处于闭合状态，在继电器通电时才会打开。
常开型继电器常用于需要在电路断电时保持通断状态的场合。
2. 常闭型继电器：常闭型继电器的触点在继电器不通电时处于打开状态，在继电器通电时才会闭合。
常闭型继电器常用于需要在电路通电时保持通断状态的场合。
3. 双刀双掷继电器：双刀双掷继电器具有两组触点，可以实现两个电路之间的切换。
双刀双掷继电器常用于需要在两个电路之间进行切换的场合，如电力系统的备份开关。
三、按应用领域分类1. 通用继电器：通用继电器是一种广泛应用于各个领域的继电器，具有较为普遍的适用性。
通用继电器通常采用电磁原理，用于各种电路的开关和控制。
2. 汽车继电器：汽车继电器是专门用于汽车电路的继电器。
汽车继电器具有耐高温、防水防尘等特点，广泛应用于汽车电器系统，如车灯、空调、喇叭等。
3. 保护继电器：保护继电器用于对电力系统进行保护，防止电路过载、短路等故障。
保护继电器根据其功能不同可以细分为过流继电器、接地继电器、差动继电器等。
四、按工作电压分类1. 低压继电器：低压继电器适用于额定工作电压在1000V以下的电路。
继电器分类及作用继电器是一种电器元件，它能够在电路中起到开关、保护和控制的作用。
继电器广泛应用于电力、通讯、自动化、机械、冶金等领域，是现代工业中不可缺少的元件之一。
本文将介绍继电器的分类及其作用。
一、继电器的分类1. 按工作原理分类（1）电磁继电器电磁继电器是利用电磁原理工作的继电器，它通过电磁力将触点闭合或断开。
电磁继电器具有结构简单、可靠性高、操作快速等优点，广泛应用于各种电气控制系统中。
（2）热继电器热继电器是利用热原理工作的继电器，它通过热元件的膨胀和收缩来控制触点的闭合和断开。
热继电器具有过载保护、灵敏度高等优点，广泛应用于电机保护、变压器保护等方面。
（3）固态继电器固态继电器是利用半导体器件工作的继电器，它没有机械触点，通过电子元件的开关来实现电路的控制。
固态继电器具有寿命长、抗干扰能力强等优点，广泛应用于高精度控制、电磁干扰严重的场合。
2. 按触点分类（1）单刀单掷继电器单刀单掷继电器是指只有一组触点，能够实现闭合和断开的继电器。
它通常用于电气控制系统中的开关控制。
（2）单刀双掷继电器单刀双掷继电器是指只有一组触点，但能够实现两种不同状态的切换。
它通常用于电路的选择控制。
（3）双刀双掷继电器双刀双掷继电器是指有两组触点，能够实现两种不同状态的切换。
它通常用于电路的选择控制和切换控制。
3. 按用途分类（1）信号继电器信号继电器是指用于信号放大、隔离和转换的继电器。
它通常用于电路的信号放大和隔离控制。
（2）保护继电器保护继电器是指用于电气设备保护的继电器。
它通常用于电机过载保护、变压器保护、线路保护等方面。
（3）控制继电器控制继电器是指用于电气控制的继电器。
它通常用于电路的开关控制、时间控制、循环控制等方面。
二、继电器的作用1. 开关作用继电器的最基本作用是实现电路的开关控制。
它可以将小电流控制大电流，从而实现对电路的开关控制。
2. 保护作用继电器可以实现电气设备的保护控制。
例如，电机过载保护继电器可以在电机过载时自动断开电路，保护电机不受损坏。
继电器的工作原理分类有
分类一：电磁继电器
电磁继电器是利用电磁原理控制开关的一种电器。
当继电器的线圈通电时，产生的磁场可以吸引动铁芯使开关闭合或断开。
电磁继电器常用于电路控制、自动化设备、电力系统保护等领域。
分类二：热继电器
热继电器通过控制线圈电流来产生热效应，使触点开关闭合或断开。
热继电器通常用于对电流、温度等参数进行保护。
分类三：固态继电器
固态继电器是利用半导体和光电器件来实现开关控制的一种继电器。
它具有响应速度快、体积小、可靠性高等优点，适用于对电流进行精密控制和开关频率较高的场合。
分类四：时间继电器
时间继电器是通过设定时间延迟实现控制动作的一种继电器。
它可以在设定的时间后自动切换开关状态，常用于定时控制、延时断电等应用场景。
分类五：磁保持继电器
磁保持继电器通过永久磁体保持触点的位置，而不需要持续通电。
它适用于需要长时间稳定工作的场合。
以上分类仅为常见的几种继电器工作原理分类，实际上还有其他继电器的工作原理和分类方式。

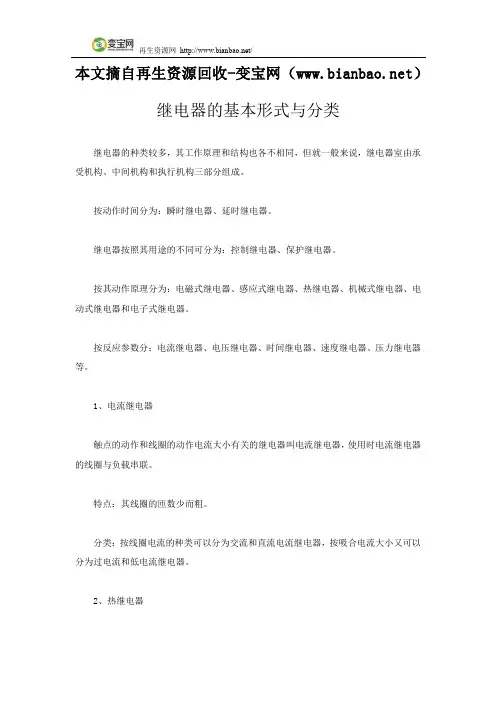

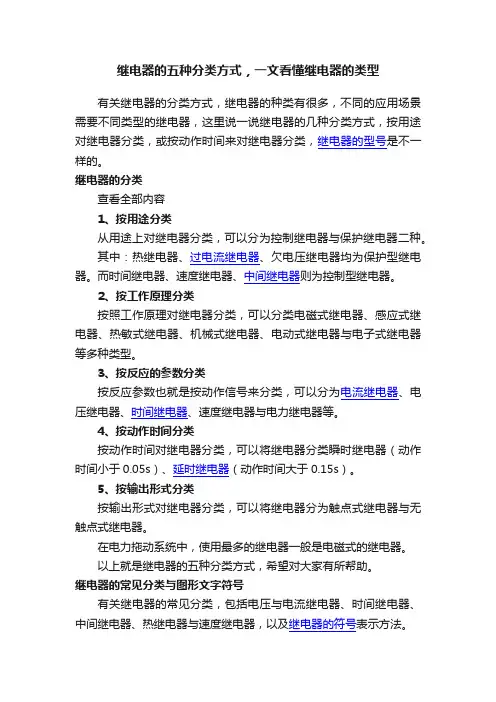

本文摘自再生资源回收-变宝网（）继电器的基本形式与分类继电器的种类较多，其工作原理和结构也各不相同，但就一般来说，继电器室由承受机构、中间机构和执行机构三部分组成。
按动作时间分为：瞬时继电器、延时继电器。
继电器按照其用途的不同可分为：控制继电器、保护继电器。
按其动作原理分为：电磁式继电器、感应式继电器、热继电器、机械式继电器、电动式继电器和电子式继电器。
按反应参数分：电流继电器、电压继电器、时间继电器、速度继电器、压力继电器等。
1、电流继电器触点的动作和线圈的动作电流大小有关的继电器叫电流继电器，使用时电流继电器的线圈与负载串联。
特点：其线圈的匝数少而粗。
分类：按线圈电流的种类可以分为交流和直流电流继电器，按吸合电流大小又可以分为过电流和低电流继电器。
2、热继电器热继电器是利用电流流过热元件时产生的热量，使双金属片发生弯曲而推动执行机构动作的一种保护电器。
主要用于交流电动机的过载保护、断相及电流不平衡运行的保护及其它电气设备发热状态的控制。
3、电压继电器触点的动作和线圈的动作电压大小有关的继电器叫电压继电器，它用于电力拖动系统的电压保护和控制，使用时电压继电器的线圈与负载并联。
特点：其线圈的匝数多而线径细。
分类：按线圈电流的种类可以分为交流和直流电压继电器，按吸合电压大小又可以分为过电压、欠电压和零电压继电器。
4、中间断电器中间继电器的作用是增加被控制线路的数量或加大触点允许的断开容量，以达到分配控制信号和功率放大的目的。
中间继电器有交、直流两种。
中间继电器的特点是触点数目较多，一般在3~4对以上，触点形式常采用桥形触点（与接触器辅助触点相同）。
5、时间继电器时间继电器的特点是当得到控制信号后（如继电器线圈接通或断开电源），其触点状态并不立即改变，而是经过一段时间的延迟之间，触点才闭合或断开，因此这种继电器又称为延时继电器。
热继电器的选用：（1）过载能力较差的电动机，热元件的额定电流IRT为电动机的额定电流IN的60％～80％。
