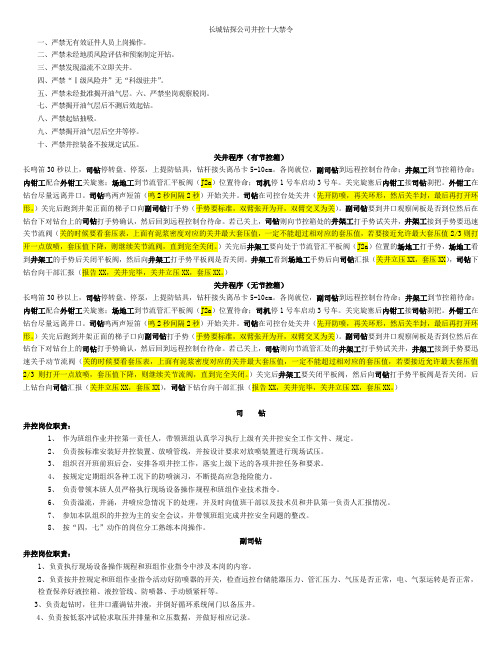

长城钻探公司井控十大禁令一、严禁无有效证件人员上岗操作。
二、严禁未经地质风险评估和预案制定开钻。
三、严禁发现溢流不立即关井。
四、严禁“Ⅰ级风险井”无“科级驻井”。
五、严禁未经批准揭开油气层。
六、严禁坐岗观察脱岗。
七、严禁揭开油气层后不测后效起钻。
八、严禁起钻抽吸。
九、严禁揭开油气层后空井等停。
十、严禁井控装备不按规定试压。
关井程序（有节控箱）长鸣笛30秒以上，司钻停转盘、停泵，上提防钻具，钻杆接头离吊卡5-10cm。
各岗就位，副司钻到远程控制台待命；井架工到节控箱待命；内钳工配合外钳工关旋塞；场地工到节流管汇平板阀（J2a）位置待命；司机停1号车启动3号车。
关完旋塞后内钳工接司钻刹把。
外钳工在钻台尽量远离井口。
司钻鸣两声短笛（鸣2秒间隔2秒）开始关井。
司钻在司控台处关井（先开防喷，再关环形，然后关半封，最后再打开环形。
）关完后跑到井架正面的梯子口向副司钻打手势（手势要标准，双臂张开为开，双臂交叉为关）。
副司钻要到井口观察闸板是否到位然后在钻台下对钻台上的司钻打手势确认，然后回到远程控制台待命。
若已关上，司钻则向节控箱处的井架工打手势试关井，井架工接到手势要迅速关节流阀（关的时候要看套压表，上面有泥浆密度对应的关井最大套压值，一定不能超过相对应的套压值，若要接近允许最大套压值2/3则打开一点放喷，套压值下降，则继续关节流阀，直到完全关闭。
）关完后井架工要向处于节流管汇平板阀（J2a）位置的场地工打手势，场地工看到井架工的手势后关闭平板阀，然后向井架工打手势平板阀是否关闭。
井架工看到场地工手势后向司钻汇报（关井立压XX，套压XX），司钻下钻台向干部汇报（报告XX，关井完毕，关井立压XX，套压XX。
）关井程序（无节控箱）长鸣笛30秒以上，司钻停转盘、停泵，上提防钻具，钻杆接头离吊卡5-10cm。
各岗就位，副司钻到远程控制台待命；井架工到节控箱待命；内钳工配合外钳工关旋塞；场地工到节流管汇平板阀（J2a）位置待命；司机停1号车启动3号车。
钻井队井控防喷演习操作程序河南石油勘探局钻井工程公司2007年12月前言根据《石油与天然气钻井井控技术规定》的要求，为了规范防喷演习程序，统一信号、手势，特制定本程序，要求钻井队各个岗位根据《演习程序》认真学习，加强演习，以保证公司各井队防喷演习的规范和熟练，并达到以下目的：1、熟悉各自的岗位职责；2、熟练各岗位的具体操作；3、保证设备完好、灵活好用；4、一旦发生井涌或井喷，能够各司其职，默契配合，顺利完成井控工作。
45758HN钻井队2007年12月(一)井控“四、七动作”关井程序一、钻进作业①发出长笛信号，停转盘，上提方钻杆；②停泵；③打开4#阀；④关防喷器（先环行，后闸板）；⑤关节流阀（试关井）；⑥迅速向值班干部汇报；⑦准确记录立管压力、套管压力、泥浆增量。
二、起下钻杆时①发出长笛信号，停止起下钻作业；②抢接回压凡尔；③打开4#阀；④关防喷器（先环行，后闸板）；⑤关节流阀（试关井）；⑥迅速向值班干部汇报；⑦准确记录立管压力、套管压力、泥浆增量。
三、起下钻铤时①发出长笛信号，停止起下钻铤作业；②抢接带回压凡尔的钻杆；③打开4#阀；④关防喷器（先环行，后闸板）；⑤关节流阀（试关井）；⑥迅速向值班干部汇报；⑦准确记录立管压力、套管压力、泥浆增量。
四、空井时①发出长笛信号；②停止其他作业，跑步上岗；③打开4#阀；（注、视当时情况，如溢流不严重，应抢下钻杆）④关防喷器（先环行，后闸板）；⑤关节流阀（试关井）；⑥迅速向值班干部汇报；⑦准确记录立管压力、套管压力、泥浆增量。
(二) 防喷演习具体操作程序一、钻进工况下的防喷演习程序1、信号发出前人员就位司钻——扶刹把（钻进）；副司钻——泵房（保养、卫生）；内外钳工——钻台下（防喷器、节流压井管汇、井架底座等处保养、卫生）；场地工——震动筛处（保养、卫生）；泥浆工——罐上（观察、记录液面、泥浆维护等）；值班干部（技术员）——在钻台前场地上。
除司钻、井架工外，其余人员位置仅供参考视当时作业情况而定。
井下作业常用数据及装备二〇一一年七月第一部分：常用工程数据第二部分：常用地面设备第三部分：常用防喷器第一部分：常用工程数据法兰、钢圈、螺丝基本数据汇总1 1 法兰、钢圈、螺丝基本数据汇总常用油管及其机械性能参数2 2 常用油管及其机械性能参数常用套管数据3 3 常用套管数据常用油、套管环空容积数据4 4 常用油、套管环空容积数据常用几种井况井口装置选用及操作5 常用几种井况井口装置选用及操作6 射孔器主要性能指标表）法兰、钢圈、螺丝基本数据汇总 （1）法兰、钢圈、螺丝基本数据汇总（2）常用油管数据）常用油管数据）常用油管机械性能数据 （3）常用油管机械性能数据）常用套管数据 （4）常用套管数据（5）常用油管、套管环空容积）常用油管、套管环空容积）常用几种井况井口装置选用及操作 （6）常用几种井况井口装置选用及操作）射孔枪主要性能指标表 （7）射孔枪主要性能指标表第二部分：常用地面设备11 常见采油井口常见采油井口 22 油管四通及油管悬挂器油管四通及油管悬挂器3 3 3 常见套管头结构及参数常见套管头结构及参数4 4 4 套管四通套管四通 5 5 套管悬挂器套管悬挂器 6 6 套管头防磨套及取送工具套管头防磨套及取送工具 7 7 常见阀门常见阀门 8 8 试压及注脂装备试压及注脂装备 提 纲（1）普通）普通250250250型机采井口型机采井口型机采井口1、常见采油（气）井口BX158BX158**R45R45法兰法兰R45R45法兰法兰生产流程光杆调偏器盘根盒手动防喷器-29-121℃额定温度EE 材料级别65mm 采油三通旁通径65mm 采油三通主通径160mm 油管头通径21MPa 工作压力主要技术参数（2）新型）新型250250250型机采井口型机采井口型机采井口-29-121℃额定温度EE材料级别65mm 各侧翼通径80mm 采油三通主通径160mm 油管头通径21MPa 工作压力主要技术参数BX156法兰BX158或BX160法兰栽丝法兰连接油管挂31/2”EUE 丝扣（3）350350型机采井口型机采井口型机采井口-29-121℃额定温度PR1性能级别EE 材料级别PSL2规范级别65mm 采油树旁通径65mm 采油树主通径160mm 油管头通径35MPa 工作压力BX158BX158法兰法兰BX156BX156法兰法兰光杆调偏器盘根盒手动双闸板防喷器主要技术参数（3）350350型机采井口剖视图型机采井口剖视图型机采井口剖视图（4）7070型自喷或电泵井口型自喷或电泵井口型自喷或电泵井口-29-121℃额定温度PR1性能级别EE 材料级别PSL2规范级别65mm 采油树旁通径78mm 采油树主通径160mm 油管头通径70MPa 工作压力主要技术参数BX158BX158法兰法兰BX156BX156法兰法兰清蜡闸门电缆穿越器采油树主闸门截流针型阀（4）7070型井口剖视图型井口剖视图型井口剖视图（5）105105型自喷井口型自喷井口型自喷井口-29-121℃额定温度PR1性能级别EE 材料级别PSL2规范级别65mm 采油树旁通径78mm 采油树主通径160mm 油管头通径105MPa 工作压力主要技术参数BX158BX158法兰法兰BX156BX156法兰法兰清蜡闸门采油树主闸门截流针型阀（5）105105型井口剖视图型井口剖视图型井口剖视图（6）偏心井口）偏心井口35MPa 35MPa偏心井口偏心井口BX158BX158法兰法兰BX156BX156法兰法兰手动全封密封器采油通道测试通道手动半封密封器光杆密封、调偏装置25MPa 25MPa偏心井口偏心井口-29-121℃额定温度PR1性能级别DD 材料级别PSL2规范级别30mm 测试通道直径59mm 采油通道直径65mm 油管头旁通径35MPa 工作压力350型偏心井口主要技术参数（6）350350型偏心井口剖视图型偏心井口剖视图型偏心井口剖视图2、油管四通及油管悬挂器（1）油管头剖视图）油管头剖视图-29-121℃额定温度PR1性能级别EE 材料级别PSL2规范级别65mm 旁通径160mm 主通径70MPa105MPa 工作压力2、油管四通及油管悬挂器老式250型井口油管挂O 型圈油管螺纹O 型圈油管挂主体支撑座密封圈锁紧螺帽油管螺纹密封圈油管挂主体（2）油管头）油管头新型250及350型井口油管挂解决问题：常规钻井过程中，需要安装专用的钻井四通BX159法兰，在钻完井后吊装采油树四通完井，存在一定空井时段，存在潜在的风险。
防喷演练和防硫化氢演练流程防喷演练和防硫化氢演练流程一、防喷演练流程A有司控台和节控箱（一）正常钻进坐岗人员发现溢流：1、立即跑步到钻台通知司钻；2、司钻立刻操作二位开关鸣长鸣笛30秒，停转盘、停泵、长提方钻杆到合适高度（半封闸板关闭钻杆本体），井口内外钳坐吊卡。
3、司钻鸣两声短笛准备关井（刹把交由其它人员）。
关井1）司钻①操作司控台，左手开启气源总阀，右手操作放喷阀（液动平板阀）；②司钻左手开启气源总阀，右手操作环形防喷器换向阀（有环形的情况下，记住操作后要等待5秒-10秒来恢复油压），之后右手操作半封闸板防喷器换向阀；2）副司钻在远控台观察并确认对应三位四通换向阀开关情况，确认半封操作换向阀关闭，立刻跑到坡道处确认半封闸板显示杆关闭。
打关井手势给操作节流阀的井架工（钻台坡道旁）。
3）井架工关闭节控箱的节流阀后给场地工打关井手势，场地工关闭液动节流阀前面的手动平板阀后，观察套压和立压并汇报。
4）司钻听取场地工和泥浆工汇报后，向驻井干部报告。
开井驻井干部听完汇报后宣布开井1）司钻鸣三声短笛。
场地工听到信号后，立即打开手动平板阀，开启到位后回旋1/2-1/4圈，之后打开井手势给井架工，井架工开启节控箱液动节流阀后，打开井手势给司钻。
司钻打开半封换向阀，副司钻在远控台观察三位四通换向阀开启到位后，到坡道处确认后打开井手势给司钻。
司钻关闭液动平板阀。
2）钻台留人扶刹把，其它演练人员由驻井干部召集进行讲评。
（二）起钻（下钻同理）坐岗人员发现溢流：1、立即跑步到钻台通知司钻；2、司钻立刻操作二位开关鸣长鸣笛30秒，停止起钻，迅速将立柱下放，吊卡坐在井口。
抢接旋塞并紧扣，关闭旋塞。
挂上吊环，上提钻具到合适高度（半封闸板关闭钻杆本体）。
3、司钻鸣两声短笛（其它人员扶刹把）。
关井1）司钻①操作司控台，左手开启气源总阀，右手操作放喷阀（液动平板阀）；②司钻左手开启气源总阀，右手操作环形防喷器换向阀（有环形的情况下，记住操作后要等待5秒-10秒来恢复油压），之后右手操作半封闸板防喷器换向阀；2）副司钻在远控台观察并确认对应三位四通换向阀开关情况，确认半封操作换向阀关闭，立刻跑到坡道处确认半封闸板显示杆关闭。
防喷演习操作过程动作规范一、参加防喷演习岗位组成：班长、一岗（井架工）、二岗（井口工）、三岗（场地工）、四岗（资料员）、司机（操作手）二、防喷演习动作流程及规范（手动防喷器）（一）起下管柱时发生溢流(装旋塞阀) 1、发信号：人员：司机、班长规范：班长发出演习开始指令，司机发出报警信号（一声长笛15S）。
2、停止作业：人员：全体施工人员规范：停止起下作业，各岗位按照岗位职责分工，跑步进入操作位置，准备抢喷。
3、抢装旋塞阀：人员：班长、司机、一岗位、二岗位、三岗位。
规范：1）下放管柱（司机），摘掉吊环（一岗位、二岗位），三岗位负责抢装油管旋塞阀（旋塞阀处于开启状态），并用管钳上紧（二岗位），关闭旋塞阀（三岗位），下放吊环将吊卡上提距井口15-20cm。
2）若一岗位在二层平台上，则接到演习信号后立即从二层平台下来，由班长代替一岗配合其他岗位完成动作。
4、开放喷（套管）闸门：人员：四岗位规范：1）在其他岗位“抢装旋塞阀”的同时，迅速打开放喷（套管）闸门，打开闸门后在原位待命。
2）开放喷闸门站位要位于侧面。
5、关闭防喷器：人员：班长、司机、一岗位、二、三岗位。
规范：1）司机发出关井信号（两声短笛）。
2）在接到关井的信号后，一、二岗同时手动关闭防喷器（要求：关闭防喷器时要协调同步进行）。
3）在关闭防喷器后三岗、班长配合拆卸井口护板，井口护板拆卸后司机下放管柱，配合一岗、二岗摘吊环，并将吊环提高。
4）若一岗位在二层平台上，则接到演习信号后立即从二层平台下来，由班长代替一岗配合其他岗位完成动作。
6、关放喷（套管）闸门人员：四岗位规范：1）注意观察其他岗位演习进度，待到关闭防喷器动作完成后再关闭放喷（套管）闸门。
2）关闸门时面向井口并观察防喷器有无刺漏。
3）关放喷闸门站位要位于侧面。
7、装防上顶装置人员：一岗位、二岗位、三岗位规范：1）关闭防喷器后立即进行此动作。
2）三岗位递防上顶组件给在井口的一岗位和二岗位。
3）一岗位和二岗位配合依次安装短节、防顶钢板并安装防顶螺栓。
双闸板防喷器操作、保养规程双闸板防喷器，是井控装置的一个重要组成部分。
主要用于钻井、修井及试油等作业中控制井口压力、关闭井口，可有效地防止井喷事故发生。
具体可完成如下作业：1.当井内有管柱时，配上与井内管柱相应的闸板可以封闭管柱与套管间的环形空间。
2.井内无管柱时，关闭全封闸板可以有效地全封井口。
3.可以在封闭井口的情况下，通过与四通及其壳体旁侧出口相连的压井、节流管汇进行泥浆循环，节流放喷、压井、洗井等特殊作业。
4.与节流、压井管汇配合使用，能可靠地控制井底压力，实现近平衡压力作业。
一、开关工作原理当液控系统高压油进入左右液缸关闭腔时，推动活塞运动，从而带动闸板轴及闸板总成向井口中心移动，实现封井。
当液压油进入左右液缸开启腔时，推动活塞运动后，又带动闸板轴及左右闸板总成向离开井口中心方向移动，打开井口。
闸板开关由液控系统的换向阀控制，一般在3～8秒内可完成开、关动作。
二、密封原理防喷器为有效地封闭井口，有四处密封起作用。
这四处密封是：闸板顶密封与主壳体之间的密封、闸板前密封与管柱及前密封相互间的密封、主壳体与侧门之间的密封、闸板轴与侧门之间的密封。
闸板的密封作用由两个方面产生。
一是在液压系统压力的作用下，闸板轴推动闸板前密封胶芯挤压变形，密封前部，顶密封胶芯与主壳体之间形成压缩，使胶芯弹性变形，贴紧在主壳体密封表面上，密封顶部，从而形成初始密封；二是在井内存在压力时，井压可从闸板的通道进入后部，推动闸板前密封进一步挤压变形，同时井压从下部推动闸板上浮，贴紧主壳体上密封面，形成被称为井压助封作用的可靠密封。
三、现场安装双闸板防喷器主要由主壳体、侧门、密封闸板总成、闸板轴、油缸、活塞、油缸盖和锁紧轴等零部件组成，防喷器在上井安装前应进行密封试压至工作压力，合格后方可运往井场。
应根据井控规定要求的组合形式进行安装。
安装双闸板防喷器时，指示箭头指向上方不要装反，装反后起不到封井作用。
应保证各法兰联接处的钢圈槽及密封钢圈清洁无损伤，钢圈槽内涂轻质油。
防喷演习操作规范一. 联络信号1. 鸣笛联络（1）一声长笛：报警信号，时间30秒以上（2）二声短笛：关井信号（3）三声短笛：开井信号2. 手势联络（1）环形防喷器开关①开：双臂高举，双手在头上部合拢，然后双臂分开呈“V”形②关：双臂高举，双臂在头上部分开呈“V”形，然后双手合拢（2）闸板防喷器开关①开：双臂在胸前平伸，双手合拢，然后双臂向两侧平伸②关：双臂在两侧平伸，然后双手在胸前合拢（3）液动阀开关①开：双手呈45°在腹前合拢，然后双臂向两侧打开②关：双臂在两侧45°打开，然后双手在腹前合拢（4）节流阀、平板阀开关①开：右臂直接向上伸直②关：右臂向右侧平伸，然后下放四. 防喷演习注意事项1.如安装司钻控制台，应由司钻操作控制，付司钻检查换向阀开关到位情况。
2.环形防喷器只做手势信号传递，不进行实际操作。
3.演习前各岗应检查控制系统状况，如控制油压、气压、闸门开关位置等，均应处于正常工作状态。
4.演习时应保证在井下安全条件下进行，防止出现井下事故和复杂情况。
5.上岗人员必须劳保穿戴整齐，严肃认真，动作迅速，信号传递到位，动作规范，紧张有序，按程序操作到位。
6.值班干部负责全面组织，做到岗位落实，分工明确，配合协调，实战性强。
7.冬季进行演习，要注意管线的防冻、防堵工作。
一、井队井控分级责任制度钻井队队长：负责本队井控工作，定期召开井控例会。
钻井队副队长：协助钻井队队长搞好井控。
钻井队技术员：负责全队井控工作的技术指导和资料管理工作。
司钻：负责全班井控工作发现溢流时发出信号，根据当时作业情况按“四七动作”采取相应措施；负责司钻控制台的操作。
副司钻：发生溢流时负责操作远程控制台，开关放喷器和放喷阀。
井架工：是井控安全员，协助司钻指挥防喷演习全过程。
内钳工：负责井口操作，保管方钻杆旋塞扳手及相关工作。
外钳工：负责井口操作保管回压凡尔接头及相关工作。
场地工：负责开关节流管汇节流阀和记录。
应急防喷演习操作规程大庆创业集团井下作业分公司十一大队榆树林项目部2010年1月1日一、防喷演习的目的及基本要求通过演习提高施工队伍的现场应急能力，使全体员工熟练掌握防喷演习的基本操作步骤，一旦发生井喷，能够及时有效的处理突发事件，降低财产损失，减少人员伤害，保证安全生产。
要求参加人员明确本岗操作规程，分清职责，做到指挥得当、动作规范、手势标准、跑步迅速、吐字清晰、语言流利、汇报准确、配合默契。
二、防喷演习组织结构防喷演习指挥：队长、副队长防喷演习技术负责人：技术员防喷演习组织实施者：班长、司机参加人员：各岗作业人员三、防喷演习的工具准备修井机一台、井架一部、井口控制器一个、油管旋塞阀一个，井口控制器专用扳手两把，旋塞阀专用扳手一把，油管数根，管钳两把，大活动扳手两把，绳套一根。
四、防喷演习人员职责及标准1、队长副队长：负责防喷演习组织和指挥，根据井控设备的情况负责组织防喷演习，包括召开技术安全会、负责人员安排等。
标准：组织得当、分工合理，熟练掌握井控演习的步骤及方法。
2、技术员担任防喷演习技术负责人，制定演习方案，负责演习过程的技术监督。
标准：熟练掌握井控演习的步骤及方法，技术指导全程跟踪，技术监督到位，演习方案制定合理。
3、班长担任现场防喷演习组织实施，负责发出手势信号，和人员分工，语言指令、清点人数、现场讲评等工作。
标准：熟练掌握井控演习的步骤及方法，班长指挥方法正确，手势准确，汇报得当、清楚、及时、有序。
4、司机岗负责设备的完好，起下作业，接到班长手势指令后鸣笛发出信号。
标准：熟练掌握井控演习的步骤及方法，司机要精力集中，并看懂和理解各种手势，准确及时发出信号，鸣笛时间及间隔要掌握准确，平稳操作。
5、一、二岗位负责井口操作，抢装油管旋塞阀，及开关手动防喷器、旋塞阀，二岗位并做出相应的手势，向班长汇报阀门关闭情况。
标准：熟练掌握井控演习的步骤及方法，掌握防喷器的操作原理，开关符合要求，向现场指挥汇报，手势准确，动作合理、规范，服从指挥。
钻井队井控防喷演习操作程序河南石油勘探局钻井工程公司2007年12月前言根据《石油与天然气钻井井控技术规定》的要求，为了规范防喷演习程序，统一信号、手势，特制定本程序，要求钻井队各个岗位根据《演习程序》认真学习，加强演习，以保证公司各井队防喷演习的规范和熟练，并达到以下目的：1、熟悉各自的岗位职责；2、熟练各岗位的具体操作；3、保证设备完好、灵活好用；4、一旦发生井涌或井喷，能够各司其职，默契配合，顺利完成井控工作。
45758HN钻井队2007年12月(一)井控“四、七动作”关井程序一、钻进作业①发出长笛信号，停转盘，上提方钻杆；②停泵；③打开4#阀；④关防喷器（先环行，后闸板）；⑤关节流阀（试关井）；⑥迅速向值班干部汇报；⑦准确记录立管压力、套管压力、泥浆增量。
二、起下钻杆时①发出长笛信号，停止起下钻作业；②抢接回压凡尔；③打开4#阀；④关防喷器（先环行，后闸板）；⑤关节流阀（试关井）；⑥迅速向值班干部汇报；⑦准确记录立管压力、套管压力、泥浆增量。
三、起下钻铤时①发出长笛信号，停止起下钻铤作业；②抢接带回压凡尔的钻杆；③打开4#阀；④关防喷器（先环行，后闸板）；⑤关节流阀（试关井）；⑥迅速向值班干部汇报；⑦准确记录立管压力、套管压力、泥浆增量。
四、空井时①发出长笛信号；②停止其他作业，跑步上岗；③打开4#阀；（注、视当时情况，如溢流不严重，应抢下钻杆）④关防喷器（先环行，后闸板）；⑤关节流阀（试关井）；⑥迅速向值班干部汇报；⑦准确记录立管压力、套管压力、泥浆增量。
(二) 防喷演习具体操作程序一、钻进工况下的防喷演习程序1、信号发出前人员就位司钻——扶刹把（钻进）；副司钻——泵房（保养、卫生）；内外钳工——钻台下（防喷器、节流压井管汇、井架底座等处保养、卫生）；场地工——震动筛处（保养、卫生）；泥浆工——罐上（观察、记录液面、泥浆维护等）；值班干部（技术员）——在钻台前场地上。
除司钻、井架工外，其余人员位置仅供参考视当时作业情况而定。
