第二章闸板防喷器分解

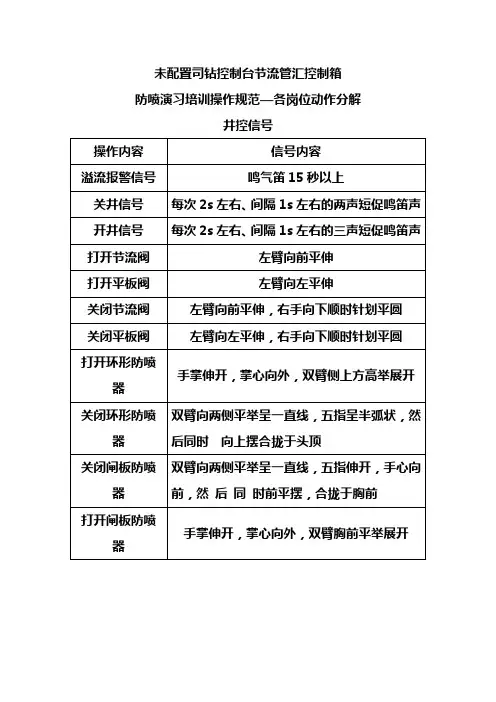

未配置司钻控制台节流管汇控制箱防喷演习培训操作规范—各岗位动作分解井控信号一、正常钻进作业1、发—发信号：坐岗工：发现溢流后，迅速向司钻报告—报告司钻、发现溢流，然后迅速赶到节流管汇。

司钻：接到报警后，立即发出15s以上长鸣信号。

副司钻：听到长鸣信号，迅速赶到远控台。

井架工：听到长鸣信号，迅速赶到节流管汇。

内钳工：听到长鸣信号，迅速上钻台，做好扣吊卡准备。

外钳工：听到长鸣信号，迅速上钻台，做好扣吊卡准备。

泥浆工：听到长鸣信号，迅速赶到泥浆罐，监测出入口钻井液密度、粘度、泥浆罐液面。

司机：听到长鸣信号，打开排气管冷却水，做好倒车或停车准备，面向钻台站立，听从司钻指令。

司助或发电工：听到长鸣信号，立即停循环系统、机泵房、井架灯的电源，夜间开井场探照灯。

保证远控台（夜间探照灯）用电，在发电房或配电室前，面向钻台站立，听从司钻指令。

录井工：听到长鸣信号，迅速赶到节流管汇。

值班干部：听到长鸣信号，迅速上钻台监督各岗操作。

2、停—停止钻进作业：司钻:停转盘，停泵。

副司钻：赶到远控台检查储能器压力、管汇压力、环形压力及蓄能器输油阀开关状态、电控旋钮是否在自动位。

井架工：在节流阀位置站立待命。

坐岗工：检查节流管汇各阀门的开关状态是否正确，然后在4号阀位置站立（若是手动平板阀，仰视钻台；若是液动平板阀，则观察阀杆）。

内钳工：准备好吊卡后，面向井口站立。

外钳工：准备好吊卡后，面向井口站立。

泥浆工：监测出入口钻井液密度、粘度、泥浆罐液面变化情况。

录井工：做好记录套压准备。

司机：面向钻台站立，听从司钻指令。

司助或发电工：保证远控台（夜间探照灯）用电，在发电房或配电室前，面向钻台站立，听从司钻指令。

值班干部：监督各岗操作。

3、抢—抢提方钻杆：司钻:将方钻杆下第一个钻杆接头提至转盘面0.5m左右刹车。

副司钻：检查完后在远控台前面向钻台站立。

井架工：在节流阀位置站立待命。

坐岗工：站在4号阀位置（若是手动平板阀，仰视钻台站立；若是液动平板阀，则观察阀杆）。

如何更换闸板防喷器闸板
一、旋开式侧门闸板更换
1.首先检查远程装置上该闸板防喷器的换向阀手柄位置,手柄应
处于中位。

2.拆下侧门螺栓,旋开侧门,侧门开启位置应方便拆装闸板和更换侧门密封件。

3.扳换向阀手柄处于关位,液压关井,使闸板从侧门腔内伸出。

4.取下需更换的闸板,装上所需的闸板,应装正、装平。

5.扳换向阀手柄处于开位,液压开井,使闸板缩入侧门腔内。

6.在远程控制装置上操作,将换向阀手柄扳回中位。

7.如果侧门密封件损坏,则更换侧门密封件。

8.旋闭侧门,上紧侧门螺栓。

二、平直移动式侧门闸板更换
1.检查远程装置上该闸板防喷器的换向阀手柄位置，手柄应处于中位。

2.拆下侧门四个紧固螺栓,扳换向阀手柄处于关位,液压关井,使侧门平行打开。

3.取下需更换的闸板,装上所需的闸板,应装正、装平。

4.如果侧门密封件损坏,则更换侧门密封件。

5.扳换向阀手柄处于开位,液压开井,使侧门平行关闭。

6.关闭到位后,将换向阀手柄扳回中位。

7.上紧侧门四个紧固螺栓。

《海上钻井平台岗位技能手册》水下(井控)设备部分第一章万能防喷器第一节基本结构和组成第二节工作原理第三节主要用途第四节使用操作及注意事项第五节现场维护和检查第六节现场试压检查第二章闸板防喷器第一节基本结构和组成第二节工作原理第三节主要用途第四节使用操作及注意事项第五节现场维护保养和检查第六节现场试压检查第三章防喷器控制系统第一节基本结构和组成第二节工作原理第三节操作使用及对系统要求第四节日常维护保养检查第五节自升式平台的BOP控制系统第四章井口和隔水管连接器第一节基本结构和组成第二节工作原理第三节主要用途第四节使用及注意事项第五节现场维护保养和检查第六节现场试压检查第七节连接器试压桩的检查保养第五章事故安全阀第一节基本结构和组成第二节工作原理第三节主要用途第四节使用及注意事项第五节现场维护保养和检查第六章挠性接头第一节挠性接头第二节球接头第七章阻流压井管汇第一节阻流压井管汇的基本组成第二节阻流压井管汇的功用第三节阻流压井管汇的配置试压要求第四节阻流压井管汇控制装置第五节阻流压井管汇操作规程第六节CAMERON阻流压井管汇控制装置操作规程第七节CAMERON阻流压井管汇控制装置维护保养第八节试压程序第八章隔水管及伸缩节第一节隔水管及伸缩节的功能作用第二节对隔水管的要求第三节基本结构和组成第四节隔水管的配置第五节现场检查第九章分流设备第一节基本结构和组成第二节工作原理第三节使用操作及注意事项第十章张力设备第一节隔水管张力设备基本结构和组成第二节隔水管张力器的作用及原理第三节隔水管张力器调试程序第四节张力器操作注意事项第五节南海五号平台隔水管张力器操作规程第六节保养张力器第十一章:钻柱补偿器系统第一节基本结构和组成第二节工作原理第三节日常检查及注意事项第四节检查保养方法及步骤第十二章工具及证书的管理第一节工具的管理和使用注意事项第二节证书的管理第一章万能防喷器第一节基本结构和组成:目前在海上使用的万能防喷器生产厂家主要有三家（即HYDRIL SHAFFER 和CAMERON公司）。

1．概述上海神开石油化工设备有限公司（原上海第一石油机械厂）是制造石油装备和工具的专业公司；自1974年起生产各类防喷器，历史悠久，产品开发和制造能力雄厚；产品质量检测和试验设备齐全。

生产的防喷器先后获得原国家经委、原机械工业部和中国石油天然气总公司颁发的“石油设备优秀科技成果奖”，“海上石油设备科技进步二等奖”，“防喷系统技术研究科学技术进步一等奖”。

目前我公司生产的防喷器组己形成能适应陆上和海上石油钻井平台使用需要的产品系列。

我公司具备完整的质量管理体系，产品设计、制造符合API Spec16A规范和国家标准，已取得API Spec Q1和ISO 9001质量认证证书并获得API Spec 16A产品会标使用许可证书。

1.1型号说明：改进序例号：E、F、G…主通径连接法兰联接形式:A—上、下法兰B—上栽丝，下法兰C—上法兰、下栽丝D—上、下栽丝，省略Y1表示轴向液压锁紧，Y2表示径向液压锁紧手动锁紧省略D表示承压件是锻件，铸钢件省略表示额定工作压力，如“70”表示为70MPa通径尺寸，如28表示通径为279.4mm (11″)闸板防喷器简称：“FZ”单闸板省略，双闸板“2”，三闸板“3”举例：1.2用途液压控制的闸板防喷器是井控装置的一个重要组成部分。

主要用途是在钻井、修井、试油等作业中控制井口压力，有效地防止井喷事故发生，实现安全施工。

能完成以下作业（见图1）：●当井内有管柱时，配上相应管子闸板能封闭套管与管柱间的环行空间；●当井内无管柱时，配上全封闸板能全封闭井口；●在封闭情况下，可通过四通及壳体旁侧出口所连接的管汇进行泥浆循环、节流放喷、压井等特殊作业；●必要时，管子闸板可以悬挂钻具。

●在特殊情况下，配置剪切闸板，可切断钻具后达到封井目的。

环形防喷器双闸板防喷器钻井四通单闸板防喷器图1 闸板防喷器安装使用示意图2．闸板防喷器规格及主要技术参数（见表1）闸板防喷器主通径法兰连接形式及外形尺寸简图（见图2）3．工作原理 闸板防喷器由壳体、侧门、油缸、活塞、活塞杆、锁紧轴、缸盖、闸板总成、密封件等主要零部件组成。
