三相异步电动机的功率和电磁转矩

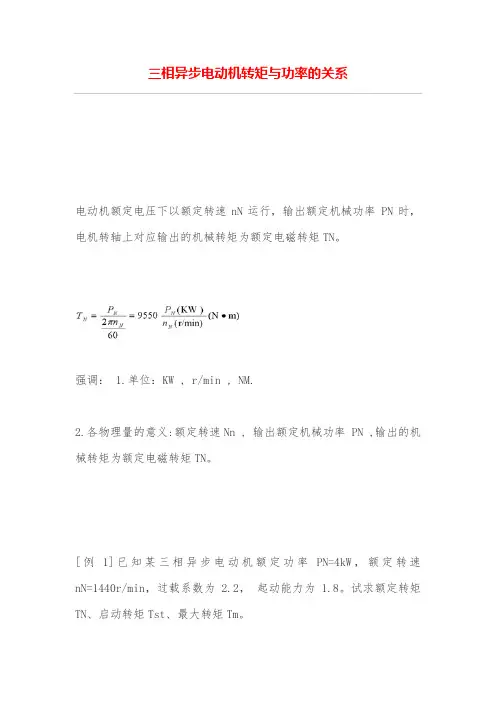

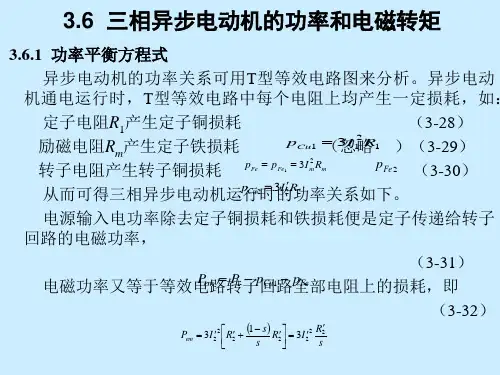

三相异步电动机转矩与功率的关系
电动机额定电压下以额定转速nN运行，输出额定机械功率 PN时，电机转轴上对应输出的机械转矩为额定电磁转矩TN。

强调： 1.单位：KW , r/min , NM.
2.各物理量的意义:额定转速Nn , 输出额定机械功率 PN ,输出的机械转矩为额定电磁转矩TN。

[例1]已知某三相异步电动机额定功率PN=4kW，额定转速nN=1440r/min，过载系数为 2.2，起动能力为 1.8。

试求额定转矩TN、启动转矩Tst、最大转矩Tm。

解：额定转矩为
起动转矩为
最大转矩为
[补充例题] 例：已知PN=4.5 KW，nN=950r/min，N=84 .5%，U1=380 V，Y接，f1=50Hz，m=2， st=1.7。

求：
（1）磁极对数 P；（2） SN；（3）TN；
（4）输入功率P1；（5）最大转矩Tm；（6）起动转矩Tst
解：。

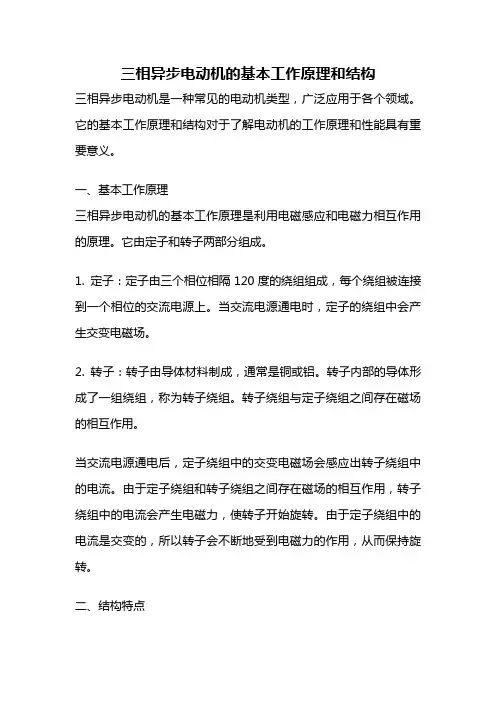

三相异步电动机的基本工作原理和结构三相异步电动机是一种常见的电动机类型，广泛应用于各个领域。

它的基本工作原理和结构对于了解电动机的工作原理和性能具有重要意义。

一、基本工作原理三相异步电动机的基本工作原理是利用电磁感应和电磁力相互作用的原理。

它由定子和转子两部分组成。

1. 定子：定子由三个相位相隔120度的绕组组成，每个绕组被连接到一个相位的交流电源上。

当交流电源通电时，定子的绕组中会产生交变电磁场。

2. 转子：转子由导体材料制成，通常是铜或铝。

转子内部的导体形成了一组绕组，称为转子绕组。

转子绕组与定子绕组之间存在磁场的相互作用。

当交流电源通电后，定子绕组中的交变电磁场会感应出转子绕组中的电流。

由于定子绕组和转子绕组之间存在磁场的相互作用，转子绕组中的电流会产生电磁力，使转子开始旋转。

由于定子绕组中的电流是交变的，所以转子会不断地受到电磁力的作用，从而保持旋转。

二、结构特点三相异步电动机的结构特点主要包括定子、转子和机壳三部分。

1. 定子：定子通常由一组三相绕组和铁芯组成。

绕组通过固定在定子槽中的方法固定在铁芯上。

绕组的数量和连接方式与电机的功率和转速有关。

2. 转子：转子一般由铁芯和绕组组成。

转子绕组通常是通过槽和导条的形式固定在铁芯上。

转子绕组的数量和连接方式也与电机的功率和转速有关。

3. 机壳：机壳是电机的外壳，通常由铸铁或铝合金制成。

机壳的作用是保护电机内部的部件，同时起到散热和隔离的作用。

三、工作特性三相异步电动机具有一些特殊的工作特性。

1. 转速：三相异步电动机的转速与电源的频率和极数有关。

当电源频率恒定时，电动机的转速与极数成反比。

这意味着可以通过改变电源频率或改变电动机的极数来实现不同的转速要求。

2. 启动特性：三相异步电动机的启动通常需要较大的起动电流。

为了降低启动时的电流冲击，通常采用起动装置，如星角启动器或自耦变压器。

3. 转矩特性：三相异步电动机的转矩与电动机的电流成正比，并且与电动机的功率因数有关。

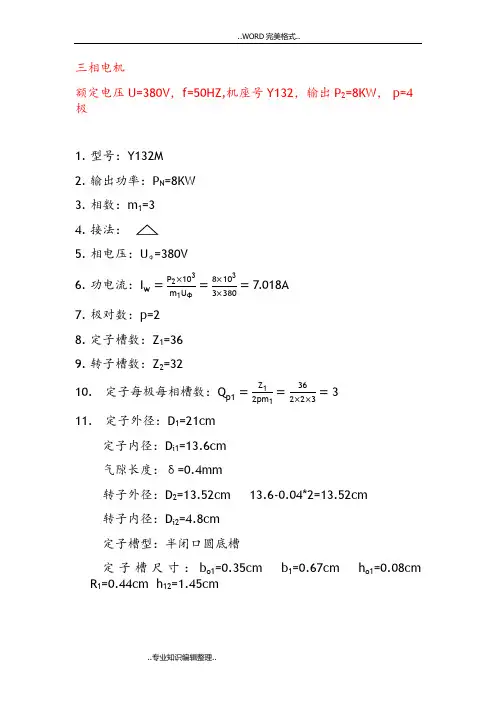

三相电机额定电压U=380V，f=50HZ,机座号Y132，输出P2=8KW， p=4极1.型号：Y132M2.输出功率：P N=8KW3.相数：m1=34.接法：5.相电压：Uφ=380V6.功电流：I w=P2×103m1UΦ=8×1033×380=7.018A7.极对数：p=28.定子槽数：Z1=369.转子槽数：Z2=3210.定子每极每相槽数：Qp1=Z12pm1=362×2×3=311.定子外径：D1=21cm定子内径：D i1=13.6cm气隙长度：δ=0.4mm转子外径：D2=13.52cm 13.6-0.04*2=13.52cm转子内径：D i2=4.8cm定子槽型：半闭口圆底槽定子槽尺寸：b o1=0.35cm b1=0.67cm h o1=0.08cm R1=0.44cm h12=1.45cm转子槽形：梯形槽转子槽尺寸：b o2=0.1cm b r1=0.55cm b r2=0.3cm h o2=0.05cm h r12=2.3cm12.极距：τ=πD i12p =3.1415×13.64=10.681cm13.定子齿距：t1=πD i1Z1=3.1415×13.636=1.187cm14.转子齿距：t2=πD2Z2=3.1415×13.5232=1.327cm15.气隙长度：δ=0.04cm16.转子斜槽距：b sk=t1=1.187cm17.铁芯长度：l=16cm18.铁芯有效长度：无径向通风道：l ef=l+2δ=16.08cm19.净铁芯长：无径向通风道：l Fe=K Fe l=0.95*16=15.2cmK Fe=0.95（不涂漆）20.绕组型式：单层交叉式21.并联支路数：a1=122.节距：1-9,2-10,11-1823.每槽导线数：由后面计算的数据根据公式计算为：每极磁通φ1=0.00784wb波幅系数：K A=1.46绕组系数：K dp1=0.96每相串联有效导线数：Nφ1K dp1=K z′U1×10−2K Aφ1×50f1=1.21×380×10−2 1.46×0.00784×5050=401.70 K’z取1.21每相串联导线数：Nφ1=Nφ1K dp1K dp1=401.700.96=418每槽导线数：N1‘=41812=34.83取整数：N1=3524.线规：导线并饶根数与截面积之积（式中的值由其后的公式算得）：N1’A1′=I1a1J1=9.16271×5.19=1.7655mm2由此可通过查表知线规为：2-1.06（N-φ）25.每根导线截面积：A cl=0.00882cm226.槽有效面积：A e=A s-A i=1.1444cm2A s=2R+b s12×(h s′−h)+πR22A i=C i(2h s12+πR)C i-绝缘厚度 h-槽楔厚度 C i=0.08mm27.槽满率：k s=N s1N cl d2A e ×100%=2×35×0.0131.1444=79.5%d-绝缘导线外径 d=1.14mm28. 每相串联导线数：N φ1=Z 1N s1ma 1=35×363=42029. 绕组分布系数：K d1=sin (α2q 1)q 1sin (α2)=0.96q 1=Z 12pm=364×3=3α=2pπZ 1=2×2×180°36=20°30. 绕组短距系数：K p1=sin (β×90°)=1 β=y mq 131. 绕组系数：K dp1=K d1K p1=0.96二．磁路计算32. 每极磁通：∅1=K E U ∅2.22fN ∅1K dp1=0.00784Wb =380×0.9232.22×50×420×0.96K E =0.923 K E 范围0.85-0.95 33. 定子齿截面积:A t1=b t1l Fe Z 12p =76.05cm 2 34. 转子齿截面积：A t2=b t2l Fe Z 22p=75.95cm 2b t1,b t2-定，转子齿宽35. 定子轭部截面积：A j1=h j ′l Fe =1.877×15.2=28.53cm 2 h j ′=D 1−D i12−h s +13R =3.7−(0.08+1.45+0.44)+0.443=1.87736. 转子轭部截面积：A j2=h j2′l Fe =30.65cm 2 h j2′=D 2−D i22−h R −23d k =2.016因无通风孔d k =037. 空气隙面积：A δ=τl ef =10.681×16.08=171.8cm 2 38. 波幅系数：K A =1.46 K S =1.276K A 由饱和系数K S 查得，开始计算时先假定K S39. 定子齿磁密：B t1=K A∅1A t1×104=1.46×0.0078476.05×104=1.505T40. 转子齿磁密：B t2=K A∅1A t2×104=1.46×0.0078475.95×104=1.507T41. 定子轭磁密：B j1=12×∅1A j1×104=12×0.0078428.53×104=1.37T 42. 转子轭磁密：B j2=12×∅1A j2×104=12×0.0078430.65×104=1.28T43. 气隙磁密：B δ=K A∅1A δ×104=1.46×0.00784171.8×104=0.666T44. 定子齿磁场强度：H T1=20.58A/cm （查表硅钢片磁化曲线） 45. 转子齿磁场强度：H t2=20.79A/cm （查表硅钢片磁化曲线） 46. 定子轭磁场强度：H j1=11.44A/cm （查表硅钢片磁化曲线） 47. 转子轭磁场强度：H j2=8.43A/cm （查表硅钢片磁化曲线） 48. 定子齿磁路计算长度：h T1′=h s1+h s2+R3=1.597cm49. 转子齿磁路计算长度：h T2′=h R1+h R2=2.3cm 50. 定子轭磁路计算长度：l j1′=π(D i1−h j1′)4p=7.51cm 51.转子轭部磁路计算长度：l j2′=π(D i2+h j2′)4p=2.67cm52. 气隙磁路计算长度：δe =δK c1K c2=0.4×1.308×1.031÷10=0.05393cmK c1=t1t1−r1δK c2=t2t2−r2δt-齿距 b0-槽口宽53.定子齿磁位降：F t1=H t1×h t1′=32.86A54.转子齿磁位降：F t2=H t2×h t2′=47.81A55.定子轭部磁位降：F j1=C1H j1l j1′=43.31AC1=0.504 定子轭部磁路校正系数56.转子轭部磁位降：F j2=C2H j2l j2′=9.23AC2=0.41 转子轭部磁路校正系数57.气隙磁位降：Fδ=0.8Bδδe×104=0.8×0.666×0.05393×104=287.34A58.饱和系数：K s=F t1+F t2+FδFδ=32.86+47.81+287.34287.34=1.28与38项比对59.总磁位降：F=F t1+F t2+F j1+F j2+Fδ=32.86+47.81+43.31+9.23+287.34=420.55A60.励磁电流：I m=4.44pFmN∅1K dp1=4.44×2×420.553×420×0.96=3.087A61.励磁电流标幺值：I m∗=I mI w =3.0877.018=0.439962.励磁电抗标幺值：X m∗=1I m∗=10.4399=2.2732三．参数计算63.线圈平均半匝长度：l c1=l e+2(d+l E′)=31.22cmd=1.5cm(直线部分伸出长) l E′=kτck对2,4极取0.58 τc-平均节距τc=10.54cm64. 线圈端部平均长度：l E =2(l E ′+d )=15.22cm 65. 线圈端部轴向投影长度：f d =l E ′sin α=3.77cm 66. 阻抗折算系数：K z =m 1(N ∅1K dp1)2m 2(N ∅2K dp2)2=15241式中：对笼型转子m 2=Z 2，N ∅2=1，K dp2=1 67. 定子相电阻：R 1=ρ1N ∅1lc1a 1N c1A c1=1.61Ω ρ1-导线电阻率标幺值：R 1∗=R 1I w U ∅=0.029768. 转子导条电阻：R B =K zK B ρB l B A B=1.1407Ω式中：K B =1.04(对铸铝转子) ρB -导条电阻率 l B =16cm(转子导条长度) A B =0.965cm 2(每根导条截面积) 标幺值：R B ∗=R B ×I 2U ∅=1.1407×7.018380=0.021169. 转子端环电阻：R R =K zρR Z z D R2πp 2A R =0.3467ΩρR-端环电阻系数 D R-端环平均直径（10.7cm） A R-端环截面积（2.6cm2）标幺值：R R∗=R R I wU∅=0.3467×7.018380=0.00670.转子电阻标幺值：R2∗=R B∗+R R∗=0.0211+0.006=0.027171.漏抗系数：C x=0.4π2fl ef(N∅12pq1)(I wU∅)×10−5=0.4×3.14152×50×16.08×(42022×3)(7.018380)×10−8=0.0172372.定子槽漏磁导：λs1=K U1λU1+K c1λc1=1.2431K U1=1 K c1=1 λU1=0.4097 λc1=0.833473.定子槽漏抗：X s1∗=(lσ1l ef )λc1C x=(1616.08)×0.8334×0.01723=0.01429lσ1=l1(对无径向通风道)74.定子谐波漏磁导：λd1=0.0129对60°相带整数槽绕组，且23≤β≤1λd1=π218×[(5q12+1)−(14cq1+23c2−14c3q1)3q12]−K dp12式中:c-短距槽数，c=8q1(1-p)75.定子谐波漏抗：x d1∗=m1q1τπ2δef K sλd1C x=1.8243×0.01723=0.0314376.定子端部漏磁导：λE1=0.67(l E-0.64τc)=5.677877.定子端部漏抗：X E1∗=(q1l ef )λE1C x=(316.08)×5.6778×0.01723=0.0182578. 定子漏抗标幺值：X 1∗=X s1∗+X d1∗+X E1∗=0.01429+0.03142+0.01825=0.0639779. 转子槽漏磁导：λs2=λU2+λc2=2.1754 λU2=h R0b 02=0.5(槽上部漏磁导)λL2=1.6754(槽下部漏磁导)80. 转子槽漏抗：X s2∗=(lσ2l ef)K dp12(Z1Z 2)λs2C x =0.03862=2.2413×0.01723 l σ2=l 281. 转子谐波漏磁导：对笼型转子：λd2=∑1(k Z 2p ±1)2=0.013K=1，2,3 82.转子谐波漏抗：X d2∗=m 1q 1τK dp12π2δef K sλd2C x =1.6757×0.01723=0.0288783. 转子端部漏磁导：λE2=0.757(l B−l 21.13+D R 2p)=2.025(对笼型转子)84. 转子端部漏抗：X E2∗=q 1l efK dp12λE2C x =0.3478×0.01723=0.00599 85.转子斜槽漏抗：X sk∗=0.5(b sk t 2)2X d2∗=0.5×(1.1871.327)2×0.02887=0.0115586. 转子漏抗标幺值：X 2∗=X s2∗+X d2∗+X E2∗+X sk ∗=0.08503 87. 运行总漏抗：X ∗=X 1∗+X 2∗=0.06397+0.08503=0.149四．运行性能计算88.满载电流有功分量：I p∗=1η=10.88=1.136设η=0.88 η−效率89.满载电抗电流：I x∗=σ1X∗I p∗2[1+(σ1X∗I p∗)2]=1.0281×0.149×1.1362×[1+(1.0281×0.149×1.136)2]=0.2037式中：σ1=1+I m∗X1∗=1+0.4399×0.06397=1.0281 90.满载电流无功分量：I Q∗=I m∗+I x∗=0.4399+0.2037=0.643691.满载电动势比值：K E=1−(I p∗R1∗+I Q∗X1∗)=1−(1.136×0.0297+0.6436×0.06397)=0.925与32项进行比对92.定子电流：I1∗=√I p∗2+I Q∗2=√1.1362+0.64362=1.3056I1=I1∗I w=1.3056×7.018=9.1627A93.转子导条电流：I2∗=√I p∗2+I x∗2=√1.1362+0.20372=1.154I2=I2∗I w K1=1.154×7.018×37.8=306.13AK1-电流折算系数K1=m1N∅1K dp1Z2=3×420×0.9632=37.894.转子端环电流：I R=Z22πp I2=322×3.1415×2×306.13=779.58A95.定子电密：J1=I1a1N c1A c1×102=9.16271×1.76423=5.19A/mm296.线负荷：A1=m1Z∅1I1πD i1=3×420×9.16273.1415×13.6=270.22Acm97.热负荷：AJ1=A1J1=1402.4498.转子导条电密：J B=I2A B×102=306.130.965×102=3.17A/mm299.转子端环电密：J R=I RA R×102=779.582.6×100=2.998A/mm2100.空载电动势比值：K E0=1−I m∗X1∗=1−0.4399×0.06397=0.9719101.空载定子齿磁密：B t10=K E0K E B t1=0.97190.925×1.505=1.5813T102.空载定子轭磁密：B j10=K E0K E B j1=0.97190.925×1.37=1.4395T103.定子齿单位铁损耗：p t1由B t10查表得44.02×10−3W/cm3 104.定子轭单位铁损耗：p j1由B j10查表的36.7×10−3W/cm3 105.定子齿体积：V t1=2pA t1h t1′=485.68cm3106.定子轭体积：V j1=4pA j1l j1′=1713.73cm3107.铁损耗：P Fe=k1pt1V t1+k2pj1V j1对半闭口槽：k1=2.5,k2=2P Fe=(2.5×44.02×485.68+2×36.7×1713.73)×10−3= 179.24W标幺值：P Fe∗=P FeP N×103=0.0224108.基本铁耗：P Fe1∗=pt1V t1+pj1V j1 P N×103=44.02×10−3×485.68+36.7×10−3×1713.738000=0.01053109.定子电阻损耗：P cu1∗=I1∗2R1∗=1.30562×0.0297=0.0506P cu1=P cu1∗P N ×103=0.0506×8000=404.8W110. 转子电阻损耗：P cu2∗=I 2∗2R 2∗=1.1542×0.0271=0.0361 P cu2=P cu2∗P N ×103=288.8W 111. 风摩损耗：P fv *参考试验值确定为0.01 P fv =P fv ∗P N ×103=0.01×8000=80W 112. 杂散损耗：P s *对铸铝转子可取0.02P s =P s ∗P N ×103=0.02×8000=160W113. 总损耗：∑P ∗=P cu1∗+P cu2∗+P Fe ∗+P fv ∗+P s ∗=0.0506+0.0361+0.0224+0.01+0.02=0.1391 114. 输入功率：P 1∗=1+∑P ∗=1.1391 115. 满载效率：η=1−∑P ∗P 1∗=1−0.13911.1391=0.878η−η′η=0.878−0.880.878=−0.0023>−0.005与88项假定值比对116. 功率因数：cos φ=1I 1∗η=11.3056×0.878=0.872117. 满载转差率：S N =P cu2∗P em∗=0.03611.07797=0.0335P em *-气隙电磁功率P em ∗=P 1∗−P cu1∗−P Fe1∗=1.07797118. 额定转速：n N =60f (1−S N )p=60×50×(1−0.0335)2=1449.75r/min119. 最大转矩倍数： T max ∗=N2×(R 1+√R 1+X ∗2)=2×(0.0297+√0.02972+0.1492)=2.66五．起动性能计算I st =(2.5~3.5)T max ∗×I w =61.8A120. 起动时槽磁动势： F st =0.707I stN ∅1a 1×(K V1+K dp1K d1Z1Z2)√K E0=3071.09A121. 虚拟磁密：B L =F st ×10−41.6δβc=5.0241TβL =0.64+2.5√δt 1+t 2=0.955122. 起动漏磁饱和系数：K as =0.418123. 定子槽口宽增大：∆b 01=(t 1−b 01)(1−k as )=0.4874 124. 转子槽口宽增大：∆b 02=(t 2−b 02)(1−k as )=0.7141 125. 定子槽上部漏磁导减少：∆λU1=h r0−0.58h r1b 01(∆b 01∆b 01+1.5b 01)=0.1836126. 转子槽上部漏磁导减少：∆λU2=h R0b 02(∆b 02∆b 02+b 02)=0.4397127. 起动定子槽漏磁导：λs1st =K U1(λU1−∆λU1)+K c1λc1=1.0596 128. 起动定子槽漏抗标幺值：X s1st ∗=λs1st λs1X s1∗=1.05961.2431×0.01429=0.01218129. 起动定子谐波漏抗标幺值：X d1st ∗=k as X d1∗=0.01218 130. 定子起动漏抗标幺值：X 1st ∗=X s1st ∗+X d1st ∗+X E1∗=0.01218+0.01313+0.01825=0.04356131. 挤流转子导条相对高度：ε=2πh B √b Bb s fρB ×109=1.551h B -转子导条高度（cm ） b Rb S-转子导条宽与槽宽之比，对铸铝转子为1ρB -转子导条电阻率 h B =2.35cm 132. 导条电阻等效高度：h ρR =h B φ(ε)k a=2.351.45×1=1.621133. 槽漏抗等效高度：h ρx =h B ψ(ε)k a =2.35×0.78×1=1.833 134. 挤流电阻增大系数：K R =(1+a )φ2(ε)1+a [2φ(ε)−1]=1.308a =b 1b 2135. 挤流漏抗减少系数：K x =b 2(1+a )2ψ(ε)b px(1+a ′)2(K r1′K r1)=0.888a ′=b 1b pxb px =b 1+(b 2⋯⋯b 1)ψ(ε)136. 起动转子槽下部漏磁导：λL2st =K x λL2=K X ×2h 1b 0+b 1+λL =1.4875 λL =4β(1+α)2k τ1137. 起动转子槽漏磁导：λs2(st )=(λU2−∆λU2)+λL2st =1.5478 138. 起动转子槽漏抗标幺值：X s2st ∗=λs2st λs2×X s2∗=0.0275139. 起动转子谐波漏抗标幺值：X d2st ∗=k as X d2∗=0.01207 140. 起动转子斜槽漏抗标幺值：X skst ∗=k as X sk ∗=0.0048 141. 转子起动漏抗标幺值：X 2st ∗=X s2st ∗+X d2st ∗+X E2∗+X skst ∗=0.05036 142. 起动总漏抗标幺值：X st ∗=X 1st ∗+X 2st ∗=0.04356+0.05036=0.09392143. R Bst ∗=[k R(l ef−N V2b 02l B)+l B −(l f −N V2b 02)l B]×R B ∗=0.0276144. 转子起动电阻标幺值：R 2st ∗=R Bst ∗+R R ∗=0.0276+0.006=0.0336 145. 起动总电阻标幺值：R st ∗=R 1∗+R 2st ∗=0.0297+0.0336=0.0633 146. 起动总阻抗：Z st ∗=√R st ∗2+X st ∗2=0.1133147. 起动电流：I st =I KwZ st∗=7.0180.1133=61.94A61.94−61.861.94=0.0023<0.005148. 起动电流倍数：I st ∗=61.949.1627=6.76 149. 起动转矩倍数：T st ∗=R 2(st )∗Z st ∗2(1−S N )=0.03360.11332×(1−0.0335)=2.53。

第二节三相异步电动机的电磁转矩和机械特性三相异步电动机转轴上产生的电磁转矩是决定电动机输出的机械功率大小的一个重要因素，也是电动机的一个重要的性能指标。

一、三相异步电动机的转矩特性1、电磁转矩的物理表达式三相异步电动机的工作原理告诉我们，电磁转矩是旋转磁场与转子绕组中感应电流相互作用产生的，设旋转磁场每极的磁通量用Φ表示，它等于气隙中磁感应强度平均值与每极面积的乘积。

Φ表示了旋转磁场的强度。

设转子电流用I2表示。

根据电磁力定律，电磁转矩T em应与Φ成正比、与I2也成正比，即T em∝Φ·I2。

此外转子绕组是一个感性电路，转子电流I2滞后于感应电动势E2，它们之间的相位差角是。

考虑到电动机的电磁转矩对外做机械功，与有功功率相对应。

因此电磁转矩T em还与转子电路的功率因数cos有关，即与转子电流的有功分量I2cos(与E2同相位的电流分量)成正比。

总结以上分析，可列出异步电动机的电磁转矩方程式中KT是一个与电动机本身结构有关的系数。

该公式是分析异步电动机转矩特性的重要依据。

2、转矩特性电磁转矩与转差率之间的关系T em＝(S)称为电动机的转矩特性。

可以推得式中KT’、转子电阻R2、转子不动时的感抗X20都是常数，且X20远大于R2。

由于上式用电机定、转子绕组中的电阻、电抗等参数反映电磁转矩T em和转差率S之间的关系，所以上式又称之为电磁转矩的参数表达式。

由转矩的表达式(4-5)可知，转差率一定时，电磁转矩与外加电压的平方成正比，即T em∝U12。

因此，电源电压有效值的微小变动，将会引起转矩的很大变化。

当电源电压U1为定值时，电磁转矩T em是转差率S的单值函数。

图4-13画出了异步电动机的转矩特性曲线。

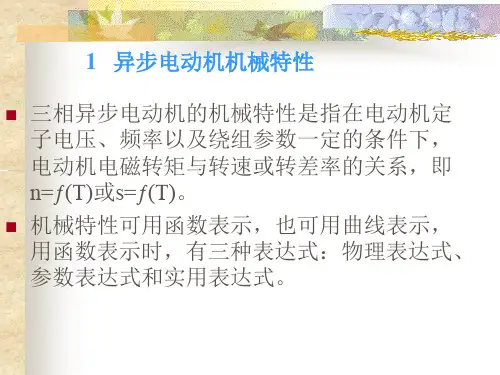

二、三相异步电动机的机械特性当电源电压U1和转子电路参数为定值时，转速n和电磁转矩T的关系n=f（T）称为三相异步电动机的机械特性。

机械特性曲线可直接从转矩特性曲线变换获得。

将图4-15中的转矩特性曲线顺时针转动90°，并将s换成n就可以得到三相异步电动机的机械特性曲线，如图4-16所示。

三相异步电动机的机械特性
1.三相异步电动机的电磁转矩
三相异步电动机的转矩:
三相异步电动机的转矩是由旋转磁场的每极磁通Φ与转子电流I2相互作用而生成的。

它与Φ和I2 的乘积成正比，此外，它还与转子电路的功率因素cosφ2 有关。

转矩表达式：
式中，K——与电动机结构参数、电源频率有关的一个常数；
U1，U ——定子绕组相电压，电源相电压；
R2——转子每相绕组的电阻；
X20——电动机不动（n＝0）时转子每相绕组的感抗。

2.三相异步电动机的固有机械特性
固有机械特性：
异步电动机在额定电压和额定频率下，用规定的接线方式，定子和转子电路中的不串联任何电阻或电抗时的机械特性称为固有（自然）机械特性。

电动机的抱负空载转速：
额定转矩及额定转差率：S=(N1-N2)/N1
转矩－转差率特性的有用表达式，即规格化转矩－转差率特性。

3.三相异步电动机的人为机械特性
人为机械特性：
异步电动机的机械特性与电动机的参数有关，也与外加电源电压、电源频率有关，将关系式中的参数人为地加以转变而获得的特性称为异步电动机的人为机械特性。

电压U的变化对抱负空载转速no和临界转差率Sm不发生影响，但最大转矩Tmax与U2成正比，当降低定子电压时，no和Sm不变，而Tmax大大减小。

在同一转差率状况下，人为特性与固有特性的转矩之比等于电压的平方之比。

因此在绘制降低电压的人为特性时，是以固有特性为基础，在不同的S处，取固有特性上对应的转矩乘降低电压与额定电压比值的平方，即可作出人为特性曲线：
在电动机定子电路中外串电阻或电抗后，电动机端电压为电源电压减去定子外串电阻上或电抗上的压降，致使定子绕组相电压降低。

第3章知识点自测题一、三相异步电动机结构与工作原理1．单选题：（1）异步电动机旋转磁场的旋转速度称为( )。

A ．理想空载转速 ＆同步转速 C ．额定转速 D ．转子转速答案：B（2）异步电动机转子转动的方向与磁场的旋转方向( )。

A ．相同 B.相反 C ．相等 D ．没有可比性 答案：A（3）在中国的标准频率下的三相异步电动机，在p=1时的同步转速是( )。

A. 1000r/minB. 1500r/minC. 3000r/minD. 3600r/min答案：C（4）某三相50Hz 异步电动机的额定转速n N =720r/min 。

该电机的极对数是( )。

A.2 B ．4 C ．6 D ．8答案：B2. 判断题：（1）转子转动的方向与磁场的旋转方向相反。

( )答案：X（2）旋转磁场的旋转速度称为同步转速。

( )答案：√（3）对于普通异步电动机，为了使其在运行时效率高，通常使它的额定转速略低于同步转速。

故额定转差率很小，一般在5%～10%之间。

( )答案：X（4）异步电动机转子绕组的作用是产生感应电动势，并产生电磁转矩。

( ) 答案：√二、三相异步电动机的电压方程、等效电路、功率方程和电磁转矩1．单选题：（1）由于主磁路的磁阻X m ( )漏磁路的磁阻X 1σ。

A ．略小于 B. 远远小于 C ．略大于 D ．远远大于答案：B（2）三相异步电动机转子电流的频率f 2与定子电流的频率f 1的关系是( )。

A ．1260sf sn p f s =⋅=B. s f s n p f s 1260=⋅= C ．1260f s sn p f s =⋅= D ．sf sn p f s 1260=⋅= 答案：A（3）绕组归算就是用一个与( )去代替经频率归算后的转子绕组。

A ．转子绕组的相数和有效匝数相同的等效定子绕组B ．转子绕组的相数和有效匝数相同的实际定子绕组C ．定子绕组的相数和有效匝数相同的等效转子绕组D ．定子绕组的相数和有效匝数相同的实际转子绕组答案：C（4）由e P s P )1(-=Ω可见，传递到转子的电磁功率中，(1-s)部分转变为( )。

三相异步电动机的电磁转矩由三相异步电动机的转动原理可知，驱动电机旋转的电磁转矩是由转子导体中的电流与旋转磁场每极磁通相互作用而产生的，因此电磁转矩。

由于转子电路是一个交流电路，有电阻和感抗的存在，滞后（相位差），则转子电流中的有功分量与旋转磁场相互作用而产生电磁转矩，故，kr.是与电动机构造有关的常数类比：三相异步电动机的电磁关系与变压器相似。

定子电路和转子电路相当于变压器的原、副绕组，如下列图示，其旋转磁场的主磁通将定子和转子交链在一起。

对电动机而言，一般副边是短接的，形成回路电流。

当定子绕组接上三相电源电压（相电压）时，则有三相电流（相电流）通过。

定子三相电流产生旋转磁场，其磁通通过定子和转子铁芯闭合。

这磁场不仅在转子每相绕组中感应出电动势（由此产生电流），而且在定子每相绕组中也要感应出电动势（实际上三相异步电动机中的旋转磁场是由定子电流和转子电流共同产生的）。

此外，还有漏磁通，在定子绕组和转子绕组中感应出漏磁电动势和。

1、定子电路定子每相电路的电压方程和变压器原绕组电路的一样，即。

相量式如下和变压器一样，也可得出和注：如果考虑电动机定子绕组按一定规律沿定子铁芯内圆周分布而引入的绕组系数，则公式可写为，一般。

定子部分产生的旋转磁场转速。

2、转子电路转子每相电路的电压方程为此式中转子电路的各个物理量对电动机的性能都有影响，分述如下：（1）转子频率因为旋转磁场和转子间的相对转速为（），所以转子频率为显然，与转差率s有关，也就是与n有关。

当，即时（电动机起动初始瞬间），转子与旋转磁场间的相对转速最大，转子导条被旋转磁场切割的最快。

所以这时最高，。

（2）转子电动势转子电动势的有效值为：当，即时，转子电动势为：这时，转子电动势最大。

则有，可见转子电动势与转差率s有关。

（3）转子感抗转子感抗与转子频率有关，即当，即时，转子感抗为这时，转子感抗最大。

则有，可见转子感抗与转差率s 有关。

（4）转子电流转子每相电路的电流可见转子电流也与转差率s有关。

（完整版）三相异步电动机电磁计算三相电机额定电压U=380V，f=50HZ,机座号Y132，输出P2=8KW， p=4极1.型号：Y132M2.输出功率：P N=8KW3.相数：m1=34.接法：5.相电压：Uφ=380V6.功电流：I w=P2×103m1UΦ=8×1033×380=7.018A7.极对数：p=28.定⼦槽数：Z1=369.转⼦槽数：Z2=3210.定⼦每极每相槽数：Qp1=Z12pm1=362×2×3=311.定⼦外径：D1=21cm定⼦内径：D i1=13.6cm⽓隙长度：δ=0.4mm转⼦外径：D2=13.52cm 13.6-0.04*2=13.52cm转⼦内径：D i2=4.8cm定⼦槽型：半闭⼝圆底槽定⼦槽尺⼨：b o1=0.35cm b1=0.67cm h o1=0.08cm R1=0.44cm h12=1.45cm转⼦槽形：梯形槽转⼦槽尺⼨：b o2=0.1cm b r1=0.55cm b r2=0.3cm h o2=0.05cm h r12=2.3cm12.极距：τ=πD i12p =3.1415×13.64=10.681cm13.定⼦齿距：t1=πD i1Z1=3.1415×13.636=1.187cm14.转⼦齿距：t2=πD2Z2=3.1415×13.5232=1.327cm15.⽓隙长度：δ=0.04cm16.转⼦斜槽距：b sk=t1=1.187cm17.铁芯长度：l=16cm18.铁芯有效长度：⽆径向通风道：l ef=l+2δ=16.08cm19.净铁芯长：⽆径向通风道：l Fe=K Fe l=0.95*16=15.2cmK Fe=0.95（不涂漆）20.绕组型式：单层交叉式21.并联⽀路数：a1=122.节距：1-9,2-10,11-1823.每槽导线数：由后⾯计算的数据根据公式计算为：每极磁通φ1=0.00784wb波幅系数：K A=1.46绕组系数：K dp1=0.96每相串联有效导线数：Nφ1K dp1=K z′U1×10?2K Aφ1×50f1=1.21×380×10?2 1.46×0.00784×5050=401.70 K’z取1.21每相串联导线数：Nφ1=Nφ1K dp1K dp1=401.700.96=418每槽导线数：N1‘=41812=34.83取整数：N1=3524.线规：导线并饶根数与截⾯积之积（式中的值由其后的公式算得）：N1’A1′=I1a1J1=9.16271×5.19=1.7655mm2由此可通过查表知线规为：2-1.06（N-φ）25.每根导线截⾯积：A cl=0.00882cm226.槽有效⾯积：A e=A s-A i=1.1444cm2A s=2R+b s12×(h s′?h)+πR22A i=C i(2h s12+πR)C i-绝缘厚度 h-槽楔厚度 C i=0.08mm27.槽满率：k s=N s1N cl d2A e ×100%=2×35×0.0131.1444=79.5%d-绝缘导线外径 d=1.14mm28. 每相串联导线数：N φ1=Z 1N s1ma 1=35×363=42029. 绕组分布系数：K d1=sin (α2q 1)q 1sin (α2)=0.96q 1=Z 12pm=364×3=3α=2pπZ 1=2×2×180°36=20°30. 绕组短距系数：K p1=sin (β×90°)=1 β=y mq 131. 绕组系数：K dp1=K d1K p1=0.96⼆．磁路计算32. 每极磁通：?1=K E U ?2.22fN ?1K dp1=0.00784Wb =380×0.9232.22×50×420×0.96K E =0.923 K E 范围0.85-0.95 33. 定⼦齿截⾯积:A t1= b t1l Fe Z 12p =76.05cm 2 34. 转⼦齿截⾯积：A t2=b t2l Fe Z 22p=75.95cm 2b t1,b t2-定，转⼦齿宽35. 定⼦轭部截⾯积：A j1=h j ′l Fe =1.877×15.2=28.53cm 2 h j ′=D 1D i12h s +13R =3.7?(0.08+1.45+0.44)+0.443=1.87736. 转⼦轭部截⾯积：A j2=h j2′l Fe =30.65cm 2 h j2′=D 2?D i22h R 23d k =2.016因⽆通风孔d k =037. 空⽓隙⾯积：A δ=τl ef =10.681×16.08=171.8cm 2 38. 波幅系数：K A =1.46 K S =1.276 K A 由饱和系数K S 查得，开始计算时先假定K S39. 定⼦齿磁密：B t1=K A1A t1×104=1.46×0.0078476.05×104=1.505T40. 转⼦齿磁密：B t2=K A1A t2×104=1.46×0.0078475.95×104=1.507T41. 定⼦轭磁密：B j1=12×?1A j1×104=12×0.0078428.53×104=1.37T 42. 转⼦轭磁密：B j2=12×?1A j2×104=12×0.0078430.65×104=1.28T43. ⽓隙磁密：B δ=K A1A δ×104=1.46×0.00784171.8×104=0.666T44. 定⼦齿磁场强度：H T1=20.58A/cm （查表硅钢⽚磁化曲线） 45. 转⼦齿磁场强度：H t2=20.79A/cm （查表硅钢⽚磁化曲线） 46. 定⼦轭磁场强度：H j1=11.44A/cm （查表硅钢⽚磁化曲线） 47. 转⼦轭磁场强度：H j2=8.43A/cm （查表硅钢⽚磁化曲线） 48. 定⼦齿磁路计算长度：h T1′=h s1+h s2+R3=1.597cm49. 转⼦齿磁路计算长度：h T2′=h R1+h R2=2.3cm 50. 定⼦轭磁路计算长度：l j1′=π(D i1?h j1′)4p=7.51cm 51.转⼦轭部磁路计算长度：l j2′=π(D i2+h j2′)4p=2.67cm52. ⽓隙磁路计算长度：δe =δK c1K c2=0.4×1.308×1.031÷10=0.05393cm K c1=t1t1?r1δK c2=t2t2?r2δt-齿距 b0-槽⼝宽53.定⼦齿磁位降：F t1=H t1×h t1′=32.86A54.转⼦齿磁位降：F t2=H t2×h t2′=47.81A55.定⼦轭部磁位降：F j1=C1H j1l j1′=43.31AC1=0.504 定⼦轭部磁路校正系数56.转⼦轭部磁位降：F j2=C2H j2l j2′=9.23AC2=0.41 转⼦轭部磁路校正系数57.⽓隙磁位降：Fδ=0.8Bδδe×104=0.8×0.666×0.05393×104=287.34A58.饱和系数：K s=F t1+F t2+FδFδ=32.86+47.81+287.34287.34=1.28与38项⽐对59.总磁位降：F=F t1+F t2+F j1+F j2+Fδ=32.86+47.81+43.31+9.23+287.34=420.55A60.励磁电流：I m=4.44pFmN?1K dp1=4.44×2×420.553×420×0.96=3.087A61.励磁电流标⼳值：I m?=I mI w =3.0877.018=0.439962.励磁电抗标⼳值：X m?=1I m?=10.4399=2.2732三．参数计算63.线圈平均半匝长度：l c1=l e+2(d+l E′)=31.22cmd=1.5cm(直线部分伸出长) l E′=kτck对2,4极取0.58 τc-平均节距τc=10.54cm64. 线圈端部平均长度：l E =2(l E ′+d )=15.22cm 65. 线圈端部轴向投影长度：f d =l E ′sin α=3.77cm 66. 阻抗折算系数：K z =m 1(N ?1K dp1)2m 2(N ?2K dp2)2=15241式中：对笼型转⼦m 2=Z 2，N ?2=1，K dp2=1 67. 定⼦相电阻：R 1=ρ1N ?1lc1a 1N c1A c1=1.61Ωρ1-导线电阻率标⼳值：R 1?=R 1I w U ?=0.029768. 转⼦导条电阻：R B =K zK B ρB l B A B=1.1407Ω式中：K B =1.04(对铸铝转⼦) ρB -导条电阻率 l B =16cm(转⼦导条长度) A B =0.965cm 2(每根导条截⾯积) 标⼳值：R B ?=R B ×I 2U ?=1.1407×7.018380=0.021169. 转⼦端环电阻：R R =K zρR Z z D R2πp 2A R =0.3467ΩρR-端环电阻系数 D R-端环平均直径（10.7cm） A R-端环截⾯积（2.6cm2）标⼳值：R R?=R R I wU?=0.3467×7.018380=0.00670.转⼦电阻标⼳值：R2?=R B?+R R?=0.0211+0.006=0.027171.漏抗系数：C x=0.4π2fl ef(N?12pq1)(I wU?)×10?5=0.4×3.14152×50×16.08×(42022×3)(7.018380)×10?8=0.0172372.定⼦槽漏磁导：λs1=K U1λU1+K c1λc1=1.2431K U1=1 K c1=1 λU1=0.4097 λc1=0.833473.定⼦槽漏抗：X s1?=(lσ1l ef )λc1C x=(1616.08)×0.8334×0.01723=0.01429lσ1=l1(对⽆径向通风道)74.定⼦谐波漏磁导：λd1=0.0129对60°相带整数槽绕组，且23≤β≤1λd1=π218×[(5q12+1)?(14cq1+23c2?14c3q1)3q12]?K dp12式中:c-短距槽数，c=8q1(1-p)75.定⼦谐波漏抗：x d1?=m1q1τπ2δef K sλd1C x=1.8243×0.01723=0.0314376.定⼦端部漏磁导：λE1=0.67(l E-0.64τc)=5.677877.定⼦端部漏抗：X E1?=(q1l ef )λE1C x=(316.08)×5.6778×0.01723=0.0182578. 定⼦漏抗标⼳值：X 1?=X s1?+X d1?+X E1? =0.01429+0.03142+0.01825=0.0639779. 转⼦槽漏磁导：λs2=λU2+λc2=2.1754 λU2=h R0b 02=0.5(槽上部漏磁导)λL2=1.6754(槽下部漏磁导)80. 转⼦槽漏抗：X s2?=(lσ2l ef)K dp12(Z1Z 2)λs2C x =0.03862=2.2413×0.01723 l σ2=l 281. 转⼦谐波漏磁导：对笼型转⼦：λd2=∑1(k Z 2p ±1)2=0.013K=1，2,3 82.转⼦谐波漏抗：X d2=m 1q 1τK dp12πδef K sλd2C x =1.6757×0.01723=0.0288783. 转⼦端部漏磁导：λE2=0.757(l Bl 21.13+D R 2p)=2.025(对笼型转⼦)84. 转⼦端部漏抗：X E2?=q 1l efK dp12λE2C x =0.3478×0.01723=0.00599 85.转⼦斜槽漏抗：X sk=0.5(b sk t 2)2X d2=0.5×(1.1871.327)2×0.02887=0.0115586. 转⼦漏抗标⼳值：X 2?=X s2?+X d2?+X E2?+X sk ?=0.08503 87. 运⾏总漏抗：X ?=X 1?+X 2?=0.06397+0.08503=0.149四．运⾏性能计算88.满载电流有功分量：I p?=1η=10.88=1.136设η=0.88 η?效率89.满载电抗电流：I x?=σ1X?I p?2[1+(σ1X?I p?)2]=1.0281×0.149×1.1362×[1+(1.0281×0.149×1.136)2]=0.2037式中：σ1=1+I m?X1?=1+0.4399×0.06397=1.0281 90.满载电流⽆功分量：I Q?=I m?+I x?=0.4399+0.2037= 0.643691.满载电动势⽐值：K E=1?(I p?R1?+I Q?X1?)=1?(1.136×0.0297+0.6436×0.06397)=0.925与32项进⾏⽐对92.定⼦电流：I1?=√I p?2+I Q?2=√1.1362+0.64362=1.3056I1=I1?I w=1.3056×7.018=9.1627A93.转⼦导条电流：I2?=√I p?2+I x?2=√1.1362+0.20372=1.154I2=I2?I w K1=1.154×7.018×37.8=306.13AK1-电流折算系数K1=m1N?1K dp1Z2=3×420×0.9632=37.894.转⼦端环电流：I R=Z22πp I2=322×3.1415×2×306.13=779.58A95.定⼦电密：J1=I1a1N c1A c1×102=9.16271×1.76423=5.19A/mm296.线负荷：A1=m1Z?1I1πD i1=3×420×9.16273.1415×13.6=270.22Acm97.热负荷：AJ1=A1J1=1402.4498.转⼦导条电密：J B=I2A B×102=306.130.965×102=3.17A/mm299.转⼦端环电密：J R=I RA R×102=779.582.6×100=2.998A/mm2100.空载电动势⽐值：K E0=1?I m?X1?=1?0.4399×0.06397=0.9719101.空载定⼦齿磁密：B t10=K E0K E B t1=0.97190.925×1.505=1.5813T102.空载定⼦轭磁密：B j10=K E0K E B j1=0.97190.925×1.37=1.4395T103.定⼦齿单位铁损耗：p t1由B t10查表得44.02×10?3W/cm3 104.定⼦轭单位铁损耗：p j1由B j10查表的36.7×10?3W/cm3 105.定⼦齿体积：V t1=2pA t1h t1′=485.68cm3106.定⼦轭体积：V j1=4pA j1l j1′=1713.73cm3107.铁损耗：P Fe=k1pt1V t1+k2pj1V j1对半闭⼝槽：k1=2.5,k2=2P Fe=(2.5×44.02×485.68+2×36.7×1713.73)×10?3= 179.24W标⼳值：P Fe?=P FeP N×103=0.0224108.基本铁耗：P Fe1?=pt1V t1+pj1V j1 P N×10=44.02×10?3×485.68+36.7×10?3×1713.738000=0.01053109.定⼦电阻损耗：P cu1?=I1?2R1?=1.30562×0.0297=0.0506P cu1=P cu1?P N ×103=0.0506×8000=404.8W110. 转⼦电阻损耗：P cu2?=I 2?2R 2=1.1542×0.0271=0.0361 P cu2=P cu2P N ×103=288.8W 111. 风摩损耗：P fv *参考试验值确定为0.01 P fv =P fv ?P N ×103=0.01×8000=80W 112. 杂散损耗：P s *对铸铝转⼦可取0.02P s =P s ?P N ×103=0.02×8000=160W113. 总损耗：∑P ?=P cu1?+P cu2?+P Fe ?+P fv ?+P s ?=0.0506+0.0361+0.0224+0.01+0.02=0.1391 114. 输⼊功率：P 1 =1+∑P =1.1391 115. 满载效率：η=1?∑P ?P 1=10.13911.1391=0.878η?η′η=0.878?0.880.878=?0.0023>?0.005与88项假定值⽐对116. 功率因数：cos φ=1I 1?η=11.3056×0.878=0.872117. 满载转差率：S N =P cu2?P em=0.03611.07797=0.0335P em *-⽓隙电磁功率P em ?=P 1??P cu1??P Fe1?=1.07797118. 额定转速：n N =60f (1?S N )p=60×50×(1?0.0335)2=1449.75r/min119. 最⼤转矩倍数： T max ?=N2×(R 1+√R 1+X ?2)=2×(0.0297+√0.02972+0.1492)=2.66五．起动性能计算I st =(2.5~3.5)T max ?×I w =61.8A120. 起动时槽磁动势： F st =0.707I stN ?1a 1×(K V1+K dp1K d1Z1Z2)√K E0=3071.09A121. 虚拟磁密：B L =F st ×10?41.6δβc=5.0241TβL =0.64+2.5√δt 1+t 2=0.955122. 起动漏磁饱和系数：K as =0.418123. 定⼦槽⼝宽增⼤：?b 01=(t 1?b 01)(1?k as )=0.4874 124. 转⼦槽⼝宽增⼤：?b 02=(t 2?b 02)(1?k as )=0.7141 125. 定⼦槽上部漏磁导减少：?λU1=h r0?0.58h r1b 01(b 01b 01+1.5b 01)=0.1836126. 转⼦槽上部漏磁导减少：?λU2=h R0b 02(b 02b 02+b 02)=0.4397127. 起动定⼦槽漏磁导：λs1st =K U1(λU1??λU1)+K c1λc1=1.0596 128. 起动定⼦槽漏抗标⼳值：X s1st ?=λs1st λs1X s1?=1.05961.2431×0.01429=0.01218129. 起动定⼦谐波漏抗标⼳值：X d1st ?=k as X d1?=0.01218 130. 定⼦起动漏抗标⼳值：X 1st ?=X s1st ?+X d1st ?+X E1? =0.01218+0.01313+0.01825=0.04356131. 挤流转⼦导条相对⾼度：ε=2πh B √b Bb s fρB ×109=1.551h B -转⼦导条⾼度（cm ） b Rb S-转⼦导条宽与槽宽之⽐，对铸铝转⼦为1ρB -转⼦导条电阻率 h B =2.35cm 132. 导条电阻等效⾼度：h ρR =h B φ(ε)k a=2.351.45×1=1.621133. 槽漏抗等效⾼度：h ρx =h B ψ(ε)k a =2.35×0.78×1=1.833 134. 挤流电阻增⼤系数：K R =(1+a )φ2(ε)1+a [2φ(ε)?1]=1.308a =b 1b 2135. 挤流漏抗减少系数：K x =b 2(1+a )2ψ(ε)b px(1+a ′)2(K r1′K r1)=0.888a ′=b 1b pxb px =b 1+(b 2??b 1)ψ(ε)136. 起动转⼦槽下部漏磁导：λL2st =K x λL2=K X ×2h 1b 0+b 1+λL =1.4875 λL =4β(1+α)k τ1137. 起动转⼦槽漏磁导：λs2(st )=(λU2??λU2)+λL2st =1.5478 138. 起动转⼦槽漏抗标⼳值：X s2st ?=λs2st λs2×X s2?=0.0275139. 起动转⼦谐波漏抗标⼳值：X d2st ?=k as X d2?=0.01207 140. 起动转⼦斜槽漏抗标⼳值：X skst ?=k as X sk ?=0.0048 141. 转⼦起动漏抗标⼳值：X 2st ?=X s2st ?+X d2st ?+X E2?+X skst ?=0.05036 142. 起动总漏抗标⼳值：X st ?=X 1st ?+X 2st ?=0.04356+0.05036=0.09392143. R Bst ?=[k R(l efN V2b 02l B)+l B ?(l f ?N V2b 02)l B]×R B ?=0.0276144. 转⼦起动电阻标⼳值：R 2st ?=R Bst ?+R R ?=0.0276+0.006=0.0336 145. 起动总电阻标⼳值：R st ?=R 1?+R 2st ?=0.0297+0.0336=0.0633 146. 起动总阻抗：Z st ?=√R st ?2+X st ?2=0.1133147. 起动电流：I st =I KwZ st=7.0180.1133=61.94A61.94?61.861.94=0.0023<0.005148. 起动电流倍数：I st ?=61.949.1627=6.76 149. 起动转矩倍数：T st ?=R 2(st )Z st ?2(1?S N )=0.03360.11332×(1?0.0335)=2.53。
