三相异步电机的转矩特性与机械特性(20200927012610)

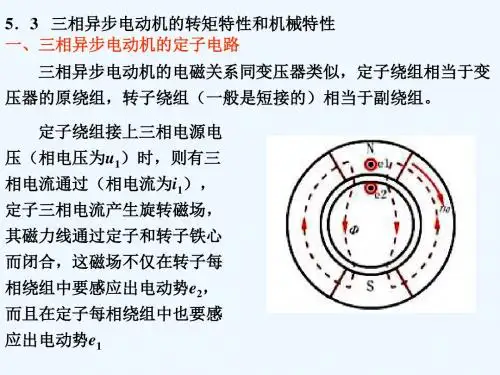

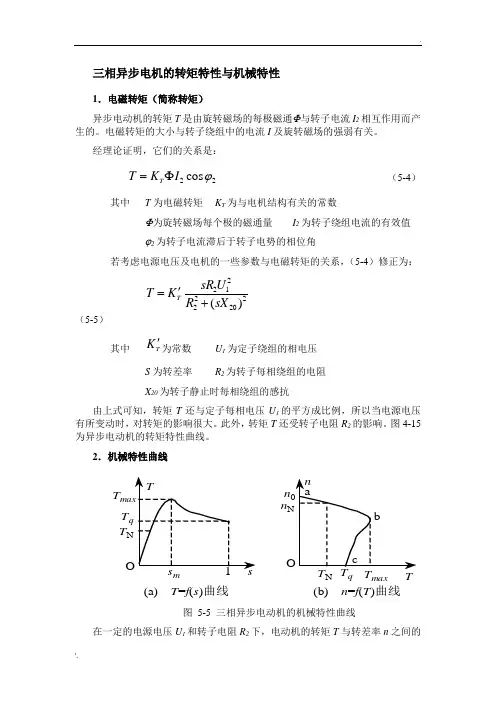

三相异步电机的转矩特性与机械特性1．电磁转矩（简称转矩）异步电动机的转矩T 是由旋转磁场的每极磁通Φ与转子电流I 2相互作用而产生的。

电磁转矩的大小与转子绕组中的电流I 及旋转磁场的强弱有关。

经理论证明，它们的关系是：22cos T T K I ϕ=Φ （5-4）其中 T 为电磁转矩 K T 为与电机结构有关的常数Φ为旋转磁场每个极的磁通量 I 2为转子绕组电流的有效值ϕ2为转子电流滞后于转子电势的相位角 若考虑电源电压及电机的一些参数与电磁转矩的关系，（5-4）修正为： 22122220()T sR U T K R sX '=+ （5-5）其中 T K '为常数 U 1为定子绕组的相电压S 为转差率 R 2为转子每相绕组的电阻 X 20为转子静止时每相绕组的感抗由上式可知，转矩T 还与定子每相电压U 1的平方成比例，所以当电源电压有所变动时，对转矩的影响很大。

此外，转矩T 还受转子电阻R 2的影响。

图4-15为异步电动机的转矩特性曲线。

2．机械特性曲线图 5-5 三相异步电动机的机械特性曲线 在一定的电源电压U 1和转子电阻R 2下，电动机的转矩T 与转差率n 之间的n n m (a) T =f (s )曲线关系曲线T=f(s)或转速与转矩的关系曲线n=f(T)，称为电动机的机械特性曲线，它可根据式（5-4）得出，如图5-5所示。

在机械特性曲线上我们要讨论三个转矩：1）．额定转矩T N额定转矩T N 是异步电动机带额定负载时，转轴上的输出转矩。

29550N P T n =（5-6） 式中P 2是电动机轴上输出的机械功率，其单位是瓦特，n 的单位是转/分，T N 的单位是牛·米。

当忽略电动机本身机械摩擦转矩T 0时，阻转矩近似为负载转矩T L ，电动机作等速旋转时，电磁转矩T 必与阻转矩T L 相等，即T = T L 。

额定负载时，则有T N = T L 。

2）．最大转矩T mT m 又称为临界转矩，是电动机可能产生的最大电磁转矩。

三相异步电动机的转矩与机械特性电磁转矩是三相异步电动机最重要的物理量之一。

而机械特性是它的主要特性之一。

一、三相异步电动机的转矩三相异步电动机的电磁转矩为：将代入上式则有：二、三相异步电动机的机械特性1、*固有机械特性：异步电动机在额定电压和额定电流下，用规定的接线方式，定子电路和转子电路不串接任何电阻或电抗时的机械特性称为固有机械特性（自然机械特性）。

可用四个特征点来描述固有机械特性：1.当T=0点,即抱负空载点（0，n0 ）其中：n0=60f1/p2.电机额定工作点（TN,nN）其中：TN=9.55PN/nN3.启动点（Tst,0），此时n=0,s=1,所以有：4.极值点（nm,Tmax）有：电机固有机械特性的两个重要指标：(1) 启动力量系数(2) 过载力量系数转矩-转差率特性表达式：2、人为机械特性：转变定子电压、电子电流频率、定子电路串入电阻或电抗、转子电路串入电阻或电抗时的机械特性称为电动机的人为机械特性。

1）降电源电压时的人为机械特性当U降低，n0及Sm不变。

Tmax正比于U2。

即在同一转差率的状况下，人为特性与固有特性的转矩之比等于电压的平方和之比。

因此，异步电动机对电压的波动特别敏感。

此外，电网电压下降，在负载转矩不变的状况下，将使电动机转速下降，转差率S增加，电流增大，引起电机发热或烧坏。

2）定子电路串入电阻或电抗时的人为机械特性与降低电源电压时的人为特性类似，所不同的是定子电路串电阻或电抗的最大转矩比直接降压时的最大转矩大些。

3）定子电路串入电阻或电抗时的人为机械特性与降低电源电压时的人为特性类似，所不同的是定子电路串电阻或电抗的最大转矩比直接降压时的最大转矩大些。

Tmax正比于1/f2，Sm正比与1/f，n0正比与f，Tst正比与1/f。

注：转变频率时要保证最大转矩不变，应使U/f不变，因此变频时要转变电压。

第二节三相异步电动机的电磁转矩和机械特性三相异步电动机转轴上产生的电磁转矩是决定电动机输出的机械功率大小的一个重要因素，也是电动机的一个重要的性能指标。

一、三相异步电动机的转矩特性1、电磁转矩的物理表达式三相异步电动机的工作原理告诉我们，电磁转矩是旋转磁场与转子绕组中感应电流相互作用产生的，设旋转磁场每极的磁通量用Φ表示，它等于气隙中磁感应强度平均值与每极面积的乘积。

Φ表示了旋转磁场的强度。

设转子电流用I2表示。

根据电磁力定律，电磁转矩T em应与Φ成正比、与I2也成正比，即T em∝Φ·I2。

此外转子绕组是一个感性电路，转子电流I2滞后于感应电动势E2，它们之间的相位差角是。

考虑到电动机的电磁转矩对外做机械功，与有功功率相对应。

因此电磁转矩T em还与转子电路的功率因数cos有关，即与转子电流的有功分量I2cos(与E2同相位的电流分量)成正比。

总结以上分析，可列出异步电动机的电磁转矩方程式中KT是一个与电动机本身结构有关的系数。

该公式是分析异步电动机转矩特性的重要依据。

2、转矩特性电磁转矩与转差率之间的关系T em＝(S)称为电动机的转矩特性。

可以推得式中KT’、转子电阻R2、转子不动时的感抗X20都是常数，且X20远大于R2。

由于上式用电机定、转子绕组中的电阻、电抗等参数反映电磁转矩T em和转差率S之间的关系，所以上式又称之为电磁转矩的参数表达式。

由转矩的表达式(4-5)可知，转差率一定时，电磁转矩与外加电压的平方成正比，即T em∝U12。

因此，电源电压有效值的微小变动，将会引起转矩的很大变化。

当电源电压U1为定值时，电磁转矩T em是转差率S的单值函数。

图4-13画出了异步电动机的转矩特性曲线。

二、三相异步电动机的机械特性当电源电压U1和转子电路参数为定值时，转速n和电磁转矩T的关系n=f（T）称为三相异步电动机的机械特性。

机械特性曲线可直接从转矩特性曲线变换获得。

将图4-15中的转矩特性曲线顺时针转动90°，并将s换成n就可以得到三相异步电动机的机械特性曲线，如图4-16所示。

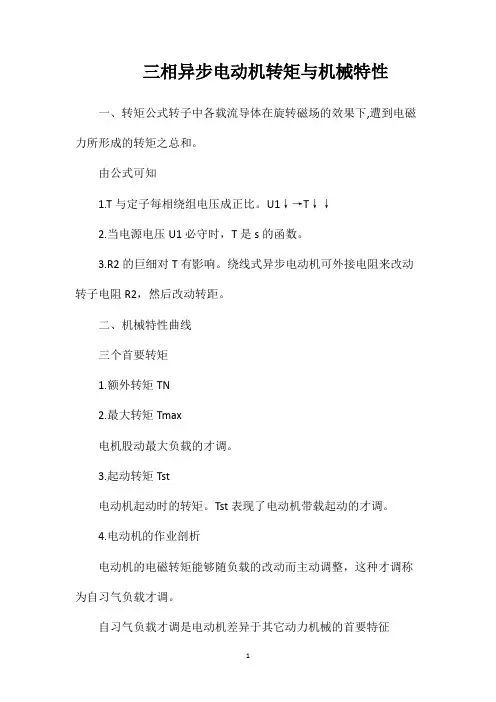

三相异步电动机转矩与机械特性
一、转矩公式转子中各载流导体在旋转磁场的效果下,遭到电磁力所形成的转矩之总和。

由公式可知
1.T与定子每相绕组电压成正比。

U1↓→T↓↓
2.当电源电压U1必守时，T是s的函数。

3.R2的巨细对T有影响。

绕线式异步电动机可外接电阻来改动转子电阻R2，然后改动转距。

二、机械特性曲线
三个首要转矩
1.额外转矩TN
2.最大转矩Tmax
电机股动最大负载的才调。

3.起动转矩Tst
电动机起动时的转矩。

Tst表现了电动机带载起动的才调。

4.电动机的作业剖析
电动机的电磁转矩能够随负载的改动而主动调整，这种才调称为自习气负载才调。

自习气负载才调是电动机差异于其它动力机械的首要特征
（如：柴油机当负载添加时，有必要由操作者加大油门，才调股动新的负载）。

5.U1和R2改动对机械特性的影响
(1)U1改动对机械特性的影响
(2)R2改动对机械特性的影响
硬特性：负载改动时，转速改动不大，作业特性好。

软特性：负载添加时转速降低较快，但起动转矩大，起动特性好。

纷歧样场合应选用纷歧样的电机。

如金属切削，选硬特性电机；重载起动则选软特性电机。

三相异步电动机的机械特性
1.三相异步电动机的电磁转矩
三相异步电动机的转矩:
三相异步电动机的转矩是由旋转磁场的每极磁通Φ与转子电流I2相互作用而生成的。

它与Φ和I2 的乘积成正比，此外，它还与转子电路的功率因素cosφ2 有关。

转矩表达式：
式中，K——与电动机结构参数、电源频率有关的一个常数；
U1，U ——定子绕组相电压，电源相电压；
R2——转子每相绕组的电阻；
X20——电动机不动（n＝0）时转子每相绕组的感抗。

2.三相异步电动机的固有机械特性
固有机械特性：
异步电动机在额定电压和额定频率下，用规定的接线方式，定子和转子电路中的不串联任何电阻或电抗时的机械特性称为固有（自然）机械特性。

电动机的抱负空载转速：
额定转矩及额定转差率：S=(N1-N2)/N1
转矩－转差率特性的有用表达式，即规格化转矩－转差率特性。

3.三相异步电动机的人为机械特性
人为机械特性：
异步电动机的机械特性与电动机的参数有关，也与外加电源电压、电源频率有关，将关系式中的参数人为地加以转变而获得的特性称为异步电动机的人为机械特性。

电压U的变化对抱负空载转速no和临界转差率Sm不发生影响，但最大转矩Tmax与U2成正比，当降低定子电压时，no和Sm不变，而Tmax大大减小。

在同一转差率状况下，人为特性与固有特性的转矩之比等于电压的平方之比。

因此在绘制降低电压的人为特性时，是以固有特性为基础，在不同的S处，取固有特性上对应的转矩乘降低电压与额定电压比值的平方，即可作出人为特性曲线：
在电动机定子电路中外串电阻或电抗后，电动机端电压为电源电压减去定子外串电阻上或电抗上的压降，致使定子绕组相电压降低。
