最全电子元件规格说明

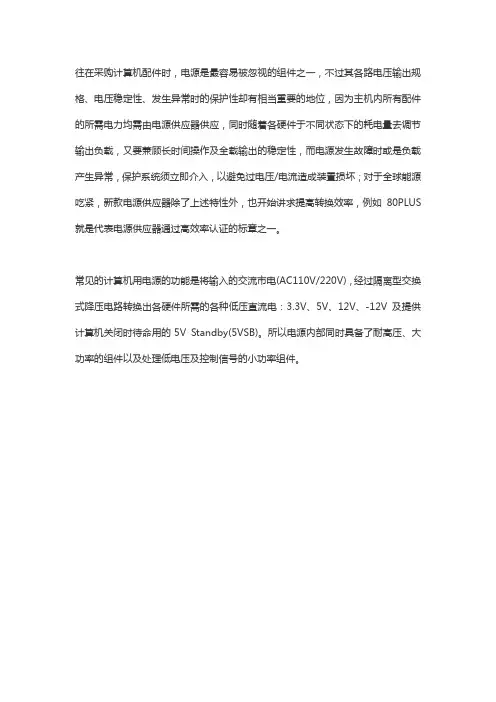

往在采购计算机配件时，电源是最容易被忽视的组件之一，不过其各路电压输出规格、电压稳定性、发生异常时的保护性却有相当重要的地位，因为主机内所有配件的所需电力均需由电源供应器供应，同时随着各硬件于不同状态下的耗电量去调节输出负载，又要兼顾长时间操作及全载输出的稳定性，而电源发生故障时或是负载产生异常，保护系统须立即介入，以避免过电压/电流造成装置损坏；对于全球能源吃紧，新款电源供应器除了上述特性外，也开始讲求提高转换效率，例如80PLUS 就是代表电源供应器通过高效率认证的标章之一。

常见的计算机用电源的功能是将输入的交流市电(AC110V/220V)，经过隔离型交换式降压电路转换出各硬件所需的各种低压直流电：3.3V、5V、12V、-12V及提供计算机关闭时待命用的5V Standby(5VSB)。

所以电源内部同时具备了耐高压、大功率的组件以及处理低电压及控制信号的小功率组件。

电源转换流程为交流输入→EMI滤波电路→整流电路→功率因数修正电路(主动或是被动PFC)→功率级一次侧(高压侧)开关电路转换成脉流→主要变压器→功率级二次侧(低压侧)整流电路→电压调整电路(例如磁性放大电路或是DC-DC转换电路)→滤波(平滑输出纹波，由电感及电容组成)电路→电源管理电路监控输出。

以下从交流输入端EMI滤波电路常见的组件开始介绍。

■交流电输入插座此为交流电从外部输入电源的第一道关卡，为了阻隔来自电力在线干扰，以及避免电源运作所产生的交换噪声经电力线往外散布干扰其它用电装置，都会于交流输入端安装一至二阶的EMI(电磁干扰)Filter(滤波器)，其功能就是一个低通滤波器，将交流电中所含高频的噪声旁路或是导向接地线，只让60Hz左右的波型通过。

上面照片中，中央为一体式EMI滤波器电源插座，滤波电路整个包于铁壳中，能更有效避免噪声外泄；右方的则是以小片电路板制作EMI滤波电路，通常使用于无足够深度安装一体式EMI滤波器的电源供应器，少了铁皮外壳多少会有噪声泄漏情形；而左边的插座上只加上Cx与Cy电容(稍后会介绍)，使用这类设计的电源，其EMI 滤波电路通常需要做在主电路板上，若是主电路板上的EMI电路区空空如也，就代表该区组件被省略掉了。

常用电子元件封装电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1 电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4 发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8 贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

电子元件的主要分类和规格辨识方法电子元件是组成电子设备的基本单元，种类繁多，规格多样。

以下是对一些常见电子元件的主要分类和规格辨识方法的简要介绍：电阻器（Resistor）：电阻器是用于限制电流的元件，通常用于电路中的分压和限流。

其规格辨识方法包括以下几项：阻值（Ohms）：电阻器的阻值通常用欧姆（Ω）表示。

阻值可以通过色标法、数字法或公式计算得出。

额定功率（Power rating）：电阻器的额定功率指定了其在连续工作条件下所允许的最大功率。

额定功率通常以瓦特（W）为单位表示。

精度（Tolerance）：电阻器的精度表示其实际阻值与标称阻值之间的容许误差范围。

常见的精度等级包括E12、E6、E24等。

电容器（Capacitor）：电容器是一种用于存储电荷的元件，通常用于滤波、去耦和耦合。

其规格辨识方法包括以下几项：电容量（Capacitance）：电容器的电容量表示其存储电荷的能力。

电容量通常以法拉（F）为单位表示。

额定电压（Voltage rating）：电容器的额定电压指定了其在正常工作条件下所允许的最大电压。

额定电压通常以伏特（V）为单位表示。

温度范围（Temperature range）：电容器的温度范围指定了其在正常工作条件下所允许的温度范围。

常见的温度范围包括：-40°C至+85°C、-20°C至+70°C等。

电感器（Inductor）：电感器是一种用于存储磁能的元件，通常用于滤波、扼流和振荡。

其规格辨识方法包括以下几项：电感量（Inductance）：电感器的电感量表示其存储磁能的能力。

电感量通常以亨利（H）为单位表示。

额定电流（Current rating）：电感器的额定电流指定了其在连续工作条件下所允许的最大电流。

额定电流通常以安培（A）为单位表示。

温度范围（Temperature range）：电感器的温度范围指定了其在正常工作条件下所允许的温度范围。

薄膜电容规格型号说明1. 引言薄膜电容是一种常见的电子元件，广泛应用于各种电子设备中。

本文将详细介绍薄膜电容的规格和型号说明，帮助读者更好地了解和选择合适的薄膜电容。

2. 薄膜电容的基本原理薄膜电容是一种以金属或导体为极板，通过介质层隔离的电容器。

其工作原理基于极板之间的电场作用力，使得正负极板上的电荷分离，从而存储能量。

3. 薄膜电容的分类根据不同材料和结构，薄膜电容可以分为多种类型，包括聚酯薄膜电容、聚丙烯薄膜电容、聚乙烯薄膜电容等。

每种类型都有其特定的特点和应用领域。

3.1 聚酯薄膜电容聚酯薄膜电容具有体积小、温度稳定性好、频率特性优良等优点。

它广泛应用于电子设备中的耦合、绕组等场合。

3.2 聚丙烯薄膜电容聚丙烯薄膜电容具有耐高温、低损耗、频率特性好等特点。

它常用于高频电路和滤波器等场合。

3.3 聚乙烯薄膜电容聚乙烯薄膜电容具有体积小、价格低廉等特点。

它适用于一般性的电子设备中，如消费类电子产品、通信设备等。

4. 薄膜电容的规格说明4.1 容值（Capacitance）薄膜电容的容值是指其存储能量的大小，通常以法拉（Farad）为单位表示。

不同类型和型号的薄膜电容具有不同的容值范围，可根据具体应用需求进行选择。

4.2 额定工作电压（Rated Voltage）额定工作电压是指在正常工作条件下，允许施加在薄膜电容上的最大电压。

超过额定工作电压可能导致薄膜电容损坏或失效。

因此，在选择时应确保额定工作电压大于或等于实际工作电压。

4.3 尺寸（Size）薄膜电容的尺寸通常以长度、宽度和厚度来描述。

不同的尺寸可以适应不同的安装空间和电路布局要求。

4.4 焊接方式（Mounting Style）薄膜电容的焊接方式包括表面贴装（SMD）和插装两种。

表面贴装适用于自动化生产，插装适用于手工焊接或特殊应用场合。

4.5 温度系数（Temperature Coefficient）温度系数是指薄膜电容在温度变化时，其容值变化的程度。

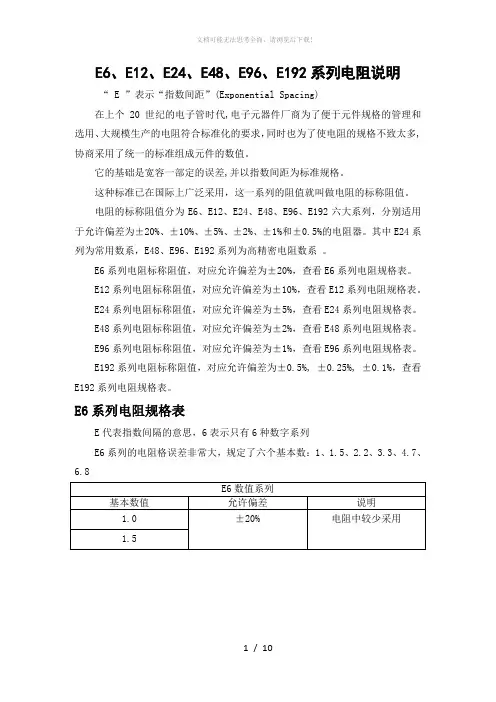

E6、E12、E24、E48、E96、E192系列电阻说明“ E ”表示“指数间距”(Exponential Spacing)在上个20世纪的电子管时代,电子元器件厂商为了便于元件规格的管理和选用、大规模生产的电阻符合标准化的要求，同时也为了使电阻的规格不致太多,协商采用了统一的标准组成元件的数值。

它的基础是宽容一部定的误差,并以指数间距为标准规格。

这种标准已在国际上广泛采用，这一系列的阻值就叫做电阻的标称阻值。

电阻的标称阻值分为E6、E12、E24、E48、E96、E192六大系列，分别适用于允许偏差为±20%、±10%、±5%、±2%、±1%和±0.5%的电阻器。

其中E24系列为常用数系，E48、E96、E192系列为高精密电阻数系。

E6系列电阻标称阻值，对应允许偏差为±20%，查看E6系列电阻规格表。

E12系列电阻标称阻值，对应允许偏差为±10%，查看E12系列电阻规格表。

E24系列电阻标称阻值，对应允许偏差为±5%，查看E24系列电阻规格表。

E48系列电阻标称阻值，对应允许偏差为±2%，查看E48系列电阻规格表。

E96系列电阻标称阻值，对应允许偏差为±1%，查看E96系列电阻规格表。

E192系列电阻标称阻值，对应允许偏差为±0.5%, ±0.25%, ±0.1%，查看E192系列电阻规格表。

E6系列电阻规格表E代表指数间隔的意思，6表示只有6种数字系列E6系列的电阻格误差非常大，规定了六个基本数：1、1.5、2.2、3.3、4.7、6.82.23.34.76.8E6数系的公比为 6系列的电阻规定几个基本系数，这些系数再乘以(其中n为整数)，即为某一具体电阻器阻值。

如 1.5×101=15Ω因误差较大，电阻较少采用,电容中用的多一些，此系列可用于电阻、电容、电位器、电感等。

常用电子元器件介绍电子元件知识——电阻器电阻：导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。

电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）①主称②材料③分类④序号电阻器的分类：①线绕电阻器②薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器③实心电阻器④敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

※电阻器阻值标示方法：1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。

2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。

符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。

表示允许误差的文字符号文字符号：DFGJKM允许偏差分别为：±0.5%±1%±2%±5%±10%±20%3、数码法：在电阻器上用三位数码表示标称值的标志方法。

数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。

偏差通常采用文字符号表示。

4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。

国外电阻大部分采用色标法。

黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9、金-±5%、银-±10%、无色-±20%当电阻为四环时，最后一环必为金色或银色，前两位为有效数字，第三位为乘方数，第四位为偏差。

当电阻为五环时，最後一环与前面四环距离较大。

前三位为有效数字，第四位为乘方数，第五位为偏差。

贴片电阻的阻值识别：（在通常的贴片电阻电阻表面都标识数字，或用字母来表示，阻值数法如下。

贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度；W（Width）：宽度；inch：英寸b、1inch=25.4mm（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。

（c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。

（d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。

二、常用元件封装1）电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。

注：ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法）1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法）2）电阻的命名方法1、5%精度的命名：RS – 05 K 102 JT2、1％精度的命名：RS – 05 K 1002 FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

电子元器件规格书模板电子元器件规格书1. 引言电子元器件规格书是为了确保电子产品的设计、制造和维修过程中的一致性和可靠性而编写的。

本规格书旨在提供对电子元器件的详细描述，包括其功能、性能、特性、尺寸、材料等方面的要求。

本文将按照规格书的一般结构，逐步介绍各个部分的内容。

2. 产品描述2.1 产品名称：在此处填写电子元器件的准确名称。

2.2 产品型号：在此处填写电子元器件的型号。

2.3 产品用途：在此处描述电子元器件的主要用途和应用场景。

3. 性能要求3.1 电气特性：- 电压要求：描述电子元器件的工作电压范围和额定电压。

- 电流要求：描述电子元器件的工作电流范围和额定电流。

- 频率要求：描述电子元器件的工作频率范围和额定频率。

3.2 功能要求：- 功能描述：详细描述电子元器件的功能和工作原理。

- 功能参数：列举电子元器件的主要功能参数，并说明其要求和测量方法。

3.3 环境要求：- 工作温度范围：描述电子元器件的工作温度范围。

- 储存温度范围：描述电子元器件的储存温度范围。

- 湿度要求：描述电子元器件的工作湿度范围和储存湿度范围。

4. 尺寸和外观要求4.1 尺寸要求：详细描述电子元器件的尺寸要求，包括长度、宽度、高度等。

4.2 外观要求：描述电子元器件的外观要求，包括颜色、表面处理等。

5. 材料要求5.1 主要材料：列举电子元器件的主要材料，并说明其要求和标准。

5.2 环保要求：描述电子元器件所使用材料的环保要求，符合相关法规和标准。

6. 可靠性要求6.1 寿命要求：描述电子元器件的设计寿命和使用寿命要求。

6.2 可靠性测试：说明对电子元器件进行可靠性测试的要求和方法。

7. 标志和包装要求7.1 标志要求：描述电子元器件上的标志要求，包括商标、型号、生产日期等。

7.2 包装要求：说明电子元器件的包装要求，包括包装材料、包装方式等。

8. 其他要求在此部分列出其他未涉及的要求，如特殊测试要求、质量控制要求等。

元器件类型,型号,规格的区别
元器件是指电子元件的统称，包括电阻、电容、电感、晶体管、二极管、集成电路等各种电子元件。

这些元件根据其功能、特性和
用途的不同，可以分为不同的类型。

类型，元器件的类型指的是元器件所属的大类别，比如被动元
器件、主动元器件、模拟元器件、数字元器件等。

被动元器件是指
不具备放大功能的元器件，如电阻、电容、电感等；主动元器件是
指具有放大功能的元器件，如晶体管、场效应管、集成电路等；模
拟元器件是指能够处理模拟信号的元器件，如运算放大器、模拟开
关等；数字元器件是指能够处理数字信号的元器件，如逻辑门、触
发器等。

型号，元器件的型号是指具体的规格型号，用来区分不同厂家
生产的相同类型的元器件。

比如，电容的型号可能是C1005、C2012等，晶体管的型号可能是2N2222、BC547等。

规格，元器件的规格是指元器件的具体参数和性能指标，包括
额定电压、额定电流、容值、精度等。

不同规格的元器件适用于不
同的电路设计和应用场景。

例如，一个电容的规格可能是10uF、
50V，另一个电容的规格可能是100uF、16V，它们的容值和额定电压不同，因此在电路中的使用也会有所区别。

因此，元器件的类型是指元器件所属的大类别，型号是指具体的规格型号，规格是指元器件的具体参数和性能指标。

在选择元器件时，需要根据具体的电路设计和要求来选择合适的类型、型号和规格的元器件。

一、可控硅可控硅又称晶闸管（Silicon Controlled Rectifier,SCR）。

它的主要成员有单向晶闸管、双向晶闸管、光控晶闸管、逆导晶闸管、可关断晶可控硅闸管、快速晶闸管等等。

可控硅整流器件是一种非常重要的功率器件，可用来做高电压和大电流的控制。

可控硅器件主要用在开关方面，使器件从关闭或是阻断的状态转换为开启或是导通的状态，反之亦然。

可控硅器件有较宽广范围的电流、电压控制能力。

结构：大家使用的是单向晶闸管，也就是人们常说的普通晶闸管，它是由四层半导体材料组成的，有三个PN结，对外有三个电极〔图2(a）〕：第一层P型半导体引出的电极叫阳极A，第三层P型半导体引出的电极叫控制极G，第四层N型半导体引出的电极叫阴极K。

从晶闸管的电路符号〔图2(b）〕可以看到，它和二极管一样是一种单方向导电的器件，关键是多了一个控制极G，这就使它具有与二极管完全不同的工作特性。

用途：普通晶闸管最基本的用途就是可控整流。

1：小功率塑封双向可控硅通常用作声光控灯光系统。

额定电流：IA小于2A。

2：大中功率塑封和铁封可控硅通常用作功率型可控调压电路。

像可调压输出直流电源等等。

主要厂家品牌：ST，NXP/PHILIPS，NEC，ON/MOTOROLA，RENESAS/MITSUBISHI，LITTELFUSE/TECCOR，TOSHIBA，JX ，SANREX，SANKEN ，EUPEC，IR等。

二、晶体管晶体管（transistor）是一种固体半导体器件，可以用于检波、整流、放大、开关、稳压、信号调制和许多其它功能。

晶体管输出信号的功率可以大于输入信号的功率，因此晶体管可以作为电子放大器，有许多市售的分立晶体管，但集成电路中的晶体管数量远大于分立晶体管的数量。

例如超大规模集成电路（VLSI）其中至少有一万个晶体管。

晶体管作为一种可变开关，基于输入的电压，控制流出的电流，因此晶体管可做为电流的开关，和一般机械开关（如Relay、switch）不同处在于晶体管是利用电讯号来控制，而且开关速度可以非常之快，在实验室中的切换速度可达100GHz以上。

元件识别指南1.0目的制订本指南,规范公司的各层工作人员认识及辨别日常工作中常用的各类元件.2.0范围公司主要产品（电脑主机板)中的电子元件认识：2.1工作中最常用的的电子元件有：电阻、电容、电感、晶体管（包括二极管、发光二极管及三极管）、晶体、晶振(振荡器）和集成电路(IC）.2。

2连接器元件主要有:插槽、插针、插座等。

2.3其它一些五金塑胶散件：散热片、胶针、跳线铁丝等。

4.0电子元件4。

1电阻电阻用“R"表示，它的基本单位是欧姆（Ω）1MΩ（兆欧）=1，000KΩ(千欧）=1,000，000Ω公司常用的电阻有三种:色环电阻、排型电阻和片状电阻。

4。

1.1色环电阻色环电阻的外观如图示:图1五色环电阻图2四色环电阻较大的两头叫金属帽,中间几道有颜色的圈叫色环，这些色环是用来表示该电阻的阻值和范围的，共有12种颜色，它们分别代表不同的数字(其中金色和银色表误差）：颜色棕红橙黄绿蓝紫灰白黑金银代表数字 1 2 3 4 5 6 7 8 9 0 ±5％±10%我们常用的色环电阻有四色环电阻（如图2）和五色环电阻（如图1）：1）.四色环电阻（普通电阻）：电阻外表上有四道色环:这四道环，首先是要分出哪道是第一环、第二环、第三环和第四环：标在金属帽上的那道环叫第一环，表示电阻值的最高位，也表示读值的方向。

如黄色表示最高位为四,紧挨第一环的叫第二环，表示电阻值的次高位，如紫色表示次高位为7;紧挨第2环的叫第3环,表示次高位后“0”的个数，如橙色表示后面有3个0；最后一环叫第4环，表示误差范围，一般仅用金色或银色表示，如为金色，则表示误差范围在±10%之间。

例如：某电阻色环颜色顺序为：黄-紫—橙-银，表示该电阻的阻值为：47,000Ω=47KΩ，误差范围：±10%之间。

2.五色环电阻（精密电阻）:它的阻值可精确到±1%,电阻外表上有5道色环,读取阻值和误差范围的方法与四色环电阻大体相同,仅下两点不同：A*有些五色环电阻,两端的金属都有色环.这种电阻都会有4道色环相对靠近，集中在一起，而另一道色环则远离那4道色环，单独标在金属帽上的色环是表误差的第5环。

tdk贴片电阻电容规格书概述及解释说明1. 引言1.1 概述引言部分将对整篇文章的内容进行概述，介绍文章所要讨论的主题以及相关背景信息。

本篇文章的标题为"TDK贴片电阻电容规格书概述及解释说明"，旨在全面介绍和解释TDK贴片电阻和电容的规格书。

1.2 文章结构本文按照以下结构组织：引言、TDK贴片电阻电容规格书概述、TDK贴片电阻规格书解释说明、TDK贴片电容规格书解释说明、结论。

通过这样的结构安排，我们将逐步深入探讨TDK贴片电阻和电容的规格书，并对其进行详尽的解释和说明。

1.3 目的本文旨在帮助读者更好地理解和应用TDK贴片电阻和电容的规格书。

通过对规格书中涉及的参数、意义以及不同型号尺寸对应的规格说明等进行逐一解释，读者可以更全面地了解并正确使用这些信息。

同时，本文也将展望TDK贴片电阻和电容规格书未来的发展趋势，为读者提供启示。

以上就是引言部分内容，接下来我们将进入第二部分——"TDK贴片电阻电容规格书概述"。

2. TDK贴片电阻电容规格书概述：2.1 什么是TDK贴片电阻和电容:TDK贴片电阻是一种小型、高性能的电子元件，用于限制和控制电流流动。

它通常由陶瓷材料制成，具有高精度和稳定性。

TDK贴片电容也是一种小型化的元件，用于储存和释放电荷。

它通常由金属膜、陶瓷或塑料构成。

2.2 TDK贴片电阻电容的特点和应用领域:TDK贴片电阻具有体积小、频率响应范围广、功耗低以及温度稳定等特点。

因此，在各个领域广泛应用，例如通信设备、计算机硬件、汽车电子等。

TDK贴片电容具有高频率响应、低ESR（等效串联电阻）以及良好的温度特性等特点。

它被广泛应用于数字产品、移动设备、工业自动化等领域。

2.3 TDK贴片电阻电容规格书的意义和作用:TDK贴片电阻和电容规格书是厂商提供给客户的重要文档，它包含了元件的详细规格和参数信息。

规格书不仅提供了元件的尺寸、容量、电阻值等基本信息，还包括了其他重要特性，如温度系数、功率耐受能力等。

bp2506f规格书标题：BP2506F规格书引言概述：BP2506F是一款重要的电子元件，具有广泛的应用领域。

本文将详细介绍BP2506F的规格书，包括其特性、功能、参数等方面的内容。

通过对规格书的全面解读，读者能够更好地了解和应用BP2506F。

正文内容：1. 特性1.1 尺寸和外观- 描述BP2506F的尺寸和外观特征，包括其长、宽、高等尺寸参数，以及外观颜色和材质等信息。

1.2 工作温度范围- 详细介绍BP2506F的工作温度范围，包括最低和最高工作温度，以及在不同温度下的性能表现。

1.3 电气特性- 分析BP2506F的电气特性，包括输入电压范围、输出电压范围、工作电流、功率效率等参数，并说明其对电子设备的影响。

2. 功能2.1 输入和输出- 解释BP2506F的输入和输出功能，包括输入电压和输出电压的范围、电流传输能力、电流保护等功能。

2.2 过载保护- 详细介绍BP2506F的过载保护功能，包括过载保护的触发条件、保护方式和保护效果等方面的内容。

2.3 短路保护- 阐述BP2506F的短路保护功能，包括短路保护的触发条件、保护方式和保护效果等方面的信息。

3. 参数3.1 输入电压范围- 描述BP2506F的输入电压范围，包括最小和最大输入电压值，以及输入电压的波动范围。

3.2 输出电压范围- 详细介绍BP2506F的输出电压范围，包括最小和最大输出电压值，以及输出电压的波动范围。

3.3 工作电流- 分析BP2506F的工作电流参数，包括最大工作电流、静态电流、负载电流等方面的信息。

4. 应用领域4.1 通信设备- 探讨BP2506F在通信设备中的应用，如无线路由器、基站设备等，说明其在通信设备中的优势和适用性。

4.2 工业自动化- 阐述BP2506F在工业自动化领域的应用，如PLC、工业机器人等，详细介绍其在工业自动化中的功能和效果。

4.3 汽车电子- 介绍BP2506F在汽车电子领域的应用，如车载导航、车载音响等，说明其在汽车电子中的可靠性和稳定性。
