常用电子元件实物图片大全

电子元件识别大全4.0 电子组件4.1 电阻电阻用“R”表示﹐它的基本单位是欧姆(Ω)1MΩ(兆欧)=1000KΩ(千欧)=1000000Ω公司常用的电阻有三种﹕色环电阻﹑排型电阻和片状电阻。

4.1.1 色环电阻色环电阻的外观如图示﹕图1 五色环电阻图2 四色环电阻较大的两头叫金属帽﹐中间几道有颜色的圈叫色环﹐这些色环是用来表示该电阻的阻值和范围的﹐共有12种颜色﹐它们分别代表不同的数字(其中金色和银色表误差)﹕颜色棕红橙黄绿蓝紫灰白黑金银代表数字 1 2 3 4 5 6 7 8 9 0 +5% +10% 我们常用的色环电阻有四色环电阻(如图2)和五色环电阻(如图1)﹕1).四色环电阻(普通电阻)﹕电阻外表上有四道色环﹕这四道环﹐首先是要分出哪道是第一环﹑第二环﹑第三环和第四环﹕标在金属帽上的那道环叫第一环﹐表示电阻值的最高位﹐也表示读值的方向。

如黄色表示最高位为四﹐紧挨第一环的叫第二环﹐表示电阻值的次高位﹐如紫色表示次高位为7﹔紧挨第2环的叫第3环﹐表示次高位后“0”的个数,如橙色表示后面有3个0﹔最后一环叫第4环﹐表示误差范围﹐一般仅用金色或银色表示﹐如为金色﹐则表示误差范围在+5%之间﹐如为银色﹐则表示误差范围在+10%之间。

例如:某电阻色环颜色顺序为:黄-紫-橙-银,表示该电阻的阻值为﹕47000Ω=47KΩ,误差范围﹕+10%之间。

2).五色环电阻(精密电阻)﹕它的阻值可精确到+1%﹐电阻外表上有5道色环﹐读取阻值和误差范围的方法与四色环电阻大体相同﹐仅以下两点不同﹕A* 有些五色环电阻﹐两端的金属都有色环。

这种电阻都会有4道色环相对靠近﹐集中在一起﹐而另一道色环则远离那4道色环﹐单独标在金属帽上的色环是表误差的第5环。

B* 五色环电阻增加了第3道色环表示阻值的低位﹐第五环表示误差范围。

4.1.2 片状电阻1).SMD排型电阻(简称排阻)﹐排阻的外型如图3﹐它没有极性。

它的内部结构实际上是由多个小电阻排列在一起﹐所以叫排阻。

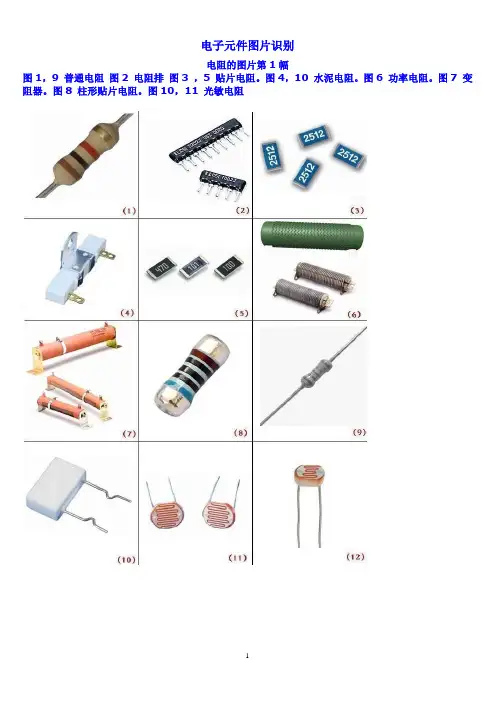

电子元件图片识别电阻的图片第1幅图1，9 普通电阻图2 电阻排图3 ，5 贴片电阻。

图4，10 水泥电阻。

图6 功率电阻。

图7 变阻器。

图8 柱形贴片电阻。

图10，11 光敏电阻电阻的图片第2幅图1，2，3，4 大功率电阻。

图5，6，7，8压敏电阻。

图9 线绕陶瓷电阻电阻的图片第3幅电容分类图片-各种电容器图片各种电容器图片第1幅图1 胆电容。

图2 灯具电容器。

图3 MKPH电容。

图4 MET电容。

图5，10 PEI电容，图6，胆贴片电容。

图7 MPE电容。

图8贴片电容。

图11 轴向电解电容器。

图12 MPP电容图1 PPN电容。

图2 PET电容。

图3 MEA电容图4MPB 电容。

图5 PPT 电容。

图6 MPT电容。

图7电解电容器。

图8 MET电容。

图9 MKPH电容。

图10，11电机用电容。

图12 MKS电容。

图1 MKS电容。

图2 瓷片电容。

图3 ，4 MKP电容。

图5 贴片电解电容。

图6 史普瑞电容Sprague Orange Drop Capacitors。

图7 电机用电容。

图8 MKT电容。

图9陶瓷图1 MKS电容。

图3，8 云母电容。

图4 MPP电容。

图5 MKP电容。

图9 MEP电容。

图10 MPP电容。

图11 PPN电容。

图12 PEI电容。

图1，2，3，陶瓷电容器。

图4 色环陶瓷电容。

图5，10，11，电机起动及运行电容器。

图12充放电用电容图1 双连调谐电容。

图2微调电容。

图3 四连调谐电容。

图4 单连调谐电容二极管的图片第1幅：图1 一般指高压二极管。

图2汽车发电机用二极管。

图3，5玻璃封装小电流二极管。

图4 砷化镓红外发光二极管。

图6 激光二极管。

图7 双二极管。

图8 大电流二极管模块。

图9 大电流二极管。

图10，11 发光二极管数码管图1，2，3，4 普通二极管。

图5柱形贴片二极管。

图6，7贴片二极管图1，2，3，4，5螺栓大电流二极管。

图7，8，9，10，11辫式螺栓大电流二极管二极管的图片第4幅：各种发光二极管三极管图片识别第1幅：各种三极管封装图片晶体三极管图片三极管图片识别第2幅：各种三极管图片注意：有些象第2幅，除图1，7以外，有的是单个二极管或双二极管。

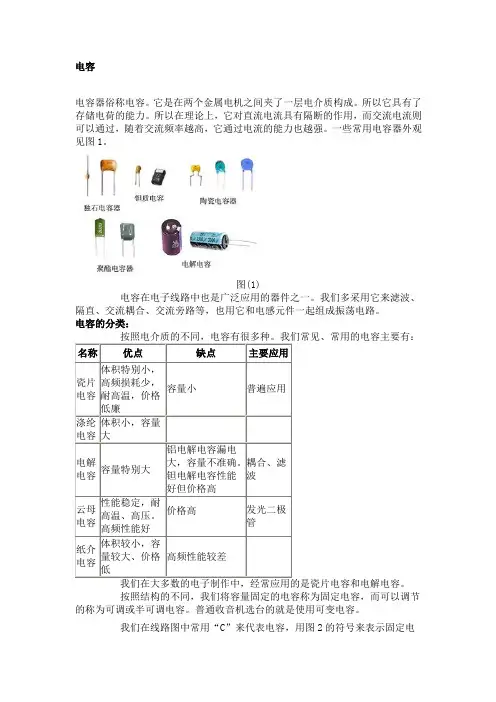

电容电容器俗称电容。

它是在两个金属电机之间夹了一层电介质构成。

所以它具有了存储电荷的能力。

所以在理论上，它对直流电流具有隔断的作用，而交流电流则可以通过，随着交流频率越高，它通过电流的能力也越强。

一些常用电容器外观见图1。

图(1)电容在电子线路中也是广泛应用的器件之一。

我们多采用它来滤波、隔直、交流耦合、交流旁路等，也用它和电感元件一起组成振荡电路。

电容的分类：按照结构的不同，我们将容量固定的电容称为固定电容，而可以调节的称为可调或半可调电容。

普通收音机选台的就是使用可变电容。

我们在线路图中常用“C”来代表电容，用图2的符号来表示固定电容，用图3的符号来表示半可变电容，图4表示可变电容，图5表示双联可变电容。

电解电容一般容量比较大，从1UF到10000UF都比较常见，它是有正负极之份的电容元件，在使用中正极节高电位端，负极接低电位端，不能够反接。

电解电容又分为铝电解、钽电解、铌电解，市面常见的是前两种，其中钽电解常被一些音响发烧友用于音响系统。

电解电容我们常用图6的符号表示。

图6：电解电容的标示符号电容的主要性能参数：1、电容标称容量。

描述电容容量大小的参数，单位为“法（F）”。

在实际应用中，以“法”出现的电容很少见到，我们常用的、常见的是其他拓展单位：“微法”（μF）和“皮法”(pf)。

其单位换算公式：1F=1,000,000μF (106μF)=1,000,000,000,000pF (1012pF)2、耐压。

也叫额定工作电压。

是指电容规定的温度范围内，它能够长期可靠工作承受的加在它两极的最高电压。

又区分为直流工作电压和交流工作电压。

这个指标当然是越高越好，在其他性能一样的情况下，高耐压的可以直接替代低耐压的，反之则不能。

3、漏电电阻。

电容中的电介质不是绝对绝缘的，当通上直流电的时候，或多或少地会有电流的通过，我们称之为漏电。

当漏电情况教大时，电容发热甚至会导致电容损坏。

电容的规格标注方法：我们在实际应用过程中，常常需要对电容的容量和其它参数进行选择。

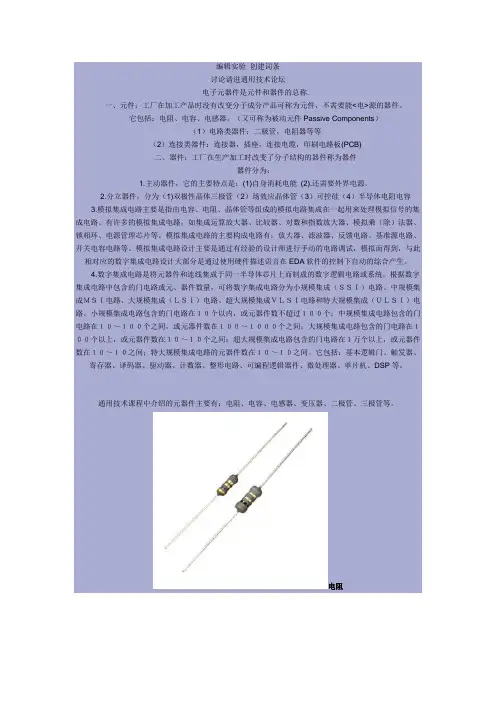

编辑实验创建词条讨论请进通用技术论坛电子元器件是元件和器件的总称.一、元件：工厂在加工产品时没有改变分子成分产品可称为元件，不需要能<电>源的器件。

它包括：电阻、电容、电感器。

（又可称为被动元件Passive Components）（1）电路类器件：二极管，电阻器等等（2）连接类器件：连接器，插座，连接电缆，印刷电路板(PCB)二、器件：工厂在生产加工时改变了分子结构的器件称为器件器件分为：1.主动器件，它的主要特点是：(1)自身消耗电能(2).还需要外界电源。

2.分立器件，分为（1)双极性晶体三极管（2）场效应晶体管（3）可控硅（4）半导体电阻电容3.模拟集成电路主要是指由电容、电阻、晶体管等组成的模拟电路集成在一起用来处理模拟信号的集成电路。

有许多的模拟集成电路，如集成运算放大器、比较器、对数和指数放大器、模拟乘（除）法器、锁相环、电源管理芯片等。

模拟集成电路的主要构成电路有：放大器、滤波器、反馈电路、基准源电路、开关电容电路等。

模拟集成电路设计主要是通过有经验的设计师进行手动的电路调试，模拟而得到，与此相对应的数字集成电路设计大部分是通过使用硬件描述语言在EDA软件的控制下自动的综合产生。

4.数字集成电路是将元器件和连线集成于同一半导体芯片上而制成的数字逻辑电路或系统。

根据数字集成电路中包含的门电路或元、器件数量，可将数字集成电路分为小规模集成（ＳＳＩ）电路、中规模集成ＭＳＩ电路、大规模集成（ＬＳＩ）电路、超大规模集成ＶＬＳＩ电路和特大规模集成（ＵＬＳＩ）电路。

小规模集成电路包含的门电路在１０个以内，或元器件数不超过１００个；中规模集成电路包含的门电路在１０～１００个之间，或元器件数在１００～１０００个之间；大规模集成电路包含的门电路在１００个以上，或元器件数在１０～１０个之间；超大规模集成电路包含的门电路在１万个以上，或元器件数在１０～１０之间；特大规模集成电路的元器件数在１０～１０之间。

电子元器件、名称、符号图形对照一、电阻系列电阻器（Resistor）是一个限流元件，用字母R来表示，单位为欧姆Ω。

将电阻接在电路中后，电阻器一般是两个引脚，它可限制通过它所连支路的电流大小。

阻值不能改变的称为固定电阻器。

阻值可变的称为电位器或可变电阻器。

电阻元件的电阻值大小一般与温度，材料，长度，还有横截面积有关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数。

电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生内能。

实际器件如灯泡，电热丝等均可表示为电阻器元件。

电阻在电路中通常起分压、分流的作用。

对信号来说，交流与直流信号都可以通过电阻。

可调电阻/微调电阻可调电阻也叫可变电阻（Rheostat），可调电阻的电阻值的大小可以人为调节，以满足电路的需要。

可调电阻按照电阻值的大小、调节的范围、调节形式、制作工艺、制作材料、体积大小等等可分为许多不同的型号和类型，分为：电子元器件可调电阻，瓷盘可调电阻，贴片可调电阻，线绕可调电阻等等。

二、电位器电位器（Potentiometer）是具有三个引出端、阻值可按某种变化规律调节的电阻元件。

电位器通常由电阻体和可移动的电刷组成。

当电刷沿电阻体移动时，在输出端即获得与位移量成一定关系的电阻值或电压。

电位器既可作三端元件使用也可作二端元件使用。

后者可视作一可变电阻器，由于它在电路中的作用是获得与输入电压（外加电压）成一定关系得输出电压，因此称之为电位器。

三、电容电容器（capacitor），通常简称其容纳电荷的本领为电容，用字母C表示，单位为F（法拉）。

任何两个彼此绝缘且相隔很近的导体（包括导线）间都构成一个电容器。

作用：隔直通交，耦合，旁路，滤波，调谐回路，能量转换，控制等方面。

四、电感电感器(Inductor)是能够把电能转化为磁能而存储起来的元件。

电感器的结构类似于变压器，但只有一个绕组。

电感器具有一定的电感，它只阻碍电流的变化。

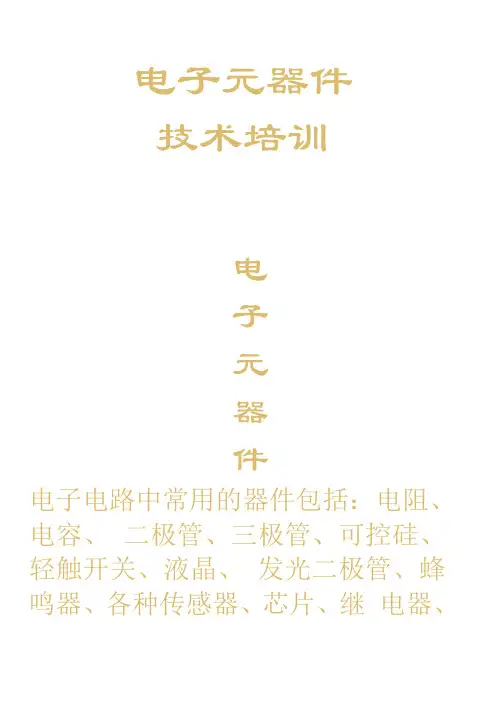

电子元器件技术培训电子元器件电子电路中常用的器件包括：电阻、电容、二极管、三极管、可控硅、轻触开关、液晶、发光二极管、蜂鸣器、各种传感器、芯片、继电器、变压器、压敏电阻、保险丝、光耦、滤波器、接插件、电机、天线等。

本课件只针最常用的各种元件进行讲解，抛砖引玉，各位学员在日常中应注意积累相关知识。

电阻一、电阻作为电路中最常用的器件，电阻器，通常简称为电阻（以下简称为电阻）。

电阻几乎是任何一个电子线路中不可缺少的一种器件，顾名思义，电阻的作用是阻碍电子的作用。

在电路中主要的作用是：缓冲、负载、分压分流、保护等作用。

碳电阻器碳膜电器碳膜电阻器是目前电子、电器、资讯产品中使用量最大，价格最便宜，品质稳定性、信赖度最高的碳膜固定电阻器。

气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。

改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。

优点:制作简单，成本低；缺点:稳定性差，噪音大、误差大。

金属氧化皮膜电阻器金属氧化皮膜电阻器随着电子设备的发展其构成的零件亦趋向小型化、轻型化及耐用化等趋势。

在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。

刻槽和改变金属膜厚度可以控制阻值。

优点:体积小、精度高、稳定性好、噪音小、电感量小；缺点:成本高。

绕线电阻器、无感性绕线电阻器绕线电阻器、无感性绕线电阻器把碳黑、树脂、粘土等混合物压制后经过热处理制成。

在电阻上用色环表示它的阻值。

这种电阻成本低，阻值范围宽，但性能差，很小采用。

优点:功率大；缺点:有电感，体积大，不宜作阻值较大的电阻。

水泥型绕线电阻器水泥型绕线电阻器将电阻线绕於无咸性耐热瓷件上或用氧化膜电阻等固定电阻器，外面加上耐热，耐湿及耐腐蚀的材料保护固定而成。

水泥型电阻是把电阻体放入方形瓷器框内，用特殊不燃性耐热水泥充填密封而成。

具有耐高功率、散热容易、稳定性高等特点,额定功率一般在1瓦以上。

优点:功率大；缺点:有电感，体积大，不宜作阻值较大的电阻。

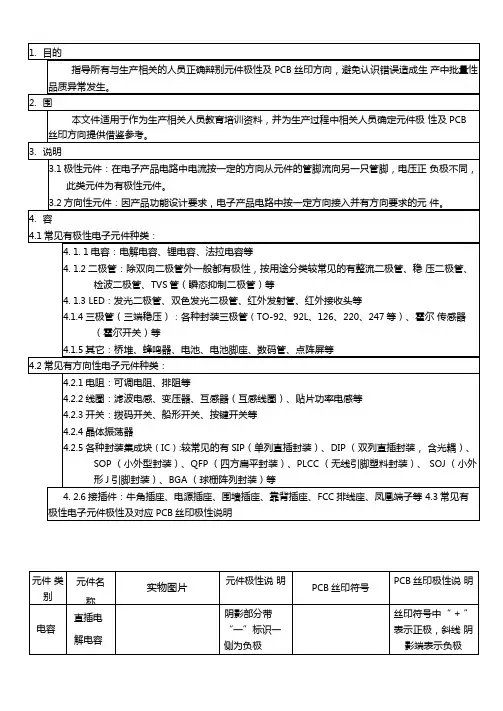

实物图片LED元件类别LED 贴片二极贴片发光二极管元件名称插件发光二极管实物图片元件本体有灰色较粗阴影线一端为负极（左图红色圈）元件本体有蓝或黑色较粗阴影线一端为负极元件本体有灰色较粗阴影线一端为负极元件本体一端有色点为负极（左图红色圈）元件极性说1.本体引脚面积较大一边为负极2. 元件脚较短的一边为负极实际作业过程中需测量确定为负极（左图红色圈）PCB丝印符号丝印框有黑色阴影一侧为负极丝印符号三角形有横线一端为负极，丝印框有缺角的一端为负极（左图红色圈）丝印框线体较粗的一端为负极（左图红色圈）与贴片二极管相同PCB丝印极性说明丝印符号三角形有横线一边为负极（左图红色圈）丝印圆圈有缺口的一边为负极（左图红色圈）丝印圆圈有线条一边为负极（左图红色圈）丝印圆圈锥形尖端一边为负极PCB 丝印符号丝印框三角形顶 端有横线一侧为 负极（左图红色 圈）丝印符号R 表示 红色一端脚位，G 表示绿色一端脚 位元件正极对应丝 印标有“ + ” 一 边PCB 丝印极性说明元件本体凸出部 位对应PCB 丝印 符号锥形端TO-92 （92L ）元件本体平面对应丝 印平边（左图红 色圈）元件本体锥形端 对应丝印符号锥 形端（左图红色 圈）TO-126元件本体金属面对应丝印 框线较粗一端（左图红色圈）元件本体有金属 一面对应丝印框 线体较粗一面 （左图红色圈）本体引脚面 积较大一边 为负极或短 脚为负极元件极性说明 以元件本体 凸出面辨认 方向以元件锥形 面辨认方向以本体有金 属一面辨认 方向贴片双色 发光二极 管插件双色 发光二极管红外发射管元件名称红外接收头T0-92 (92L)封装TO-126封装T0-220封装元件 类别LED三极 管本体有色点 的一端为负 极（左图红色 圈）实物图片霍尔传感 器（开关）两种发光颜 色需测量确 定脚位T0-247封装元件本体非金属面对应丝印有缺角一边（左图红色圈）桥堆扁桥元件本体标有"+”表示正极，标有“一”表示负元件类别元件名称实物图片极元件极性说PCB丝印符号方桥桥堆圆桥贴片桥堆插件蜂鸣蜂鸣器贴片蜂鸣器元件本体标有"+”表示正极，标有"―”表示负极元件本体标识“ + ” 和“一”对应丝印“ + ”和“一”PCB丝印极性说明元件本体标识“ + ” 和“一”对应丝印“ + ”和“一”丝印符号标有"A" —端为正极，标有“K”的一端为负极元件本体（或标签）标有“+”为正极元件正极对应丝印符号标有“+” 一侧4.4常见有方向性元件及PCB丝印方向说明元件类别元件名称实物图片元件方向说明PCB丝印符号PCB丝印方向说明线圈开关元件类别滤波电感插件变压器互感线圈贴片变压器贴片功率电感贴片拨码开关元件名实物图片以元件本体缺角辨认方向以元件本体标有圆点的一角辨认方向以元件本体缺角辨认方向以本体标有“ON”字样辨认方向元件方向说明滤波电感两边绕线分别对应丝印符号中的两条波浪线元件本体上的缺角对应丝印符号缺角（左图红色圈）2PCB丝印符号线圈两边绕线分别对应丝印符号中的两条波浪线本体标有圆点的一角对应丝印缺口端本体标有圆点的一角对应丝印缺角（左图红色圈）元件本体缺角对应丝印框缺角或有圆点标识一角元件本体"ON" 字样对应丝印符号“ON”或对应丝印缺口端PCB丝印方向说明开关插件拨码开关（正拨）插件拨码开关（侧拨）船形开关按键开插件晶晶振体振荡器元件类别元件名称贴片晶晶振体振荡111 11III实物图片以本体标有“ON”字样辨认方向以元件本体标识“ON”及“OFF”辨认方向以元件本体底部开口辨认方向以本体上标识“•”辨认方元件方向说明PCB丝印符号以本体上标识“•”辨认方向元件本体“ON”字样对应丝印符号“ON”或对应丝印缺口端元件本体“ON”字样对应丝印框黑色一边（左图红色圈）元件本体标识“ON” 及“OFF”对应丝印“ON”及“OFF”元件底部开口对应丝印框白色小方框（左图红色圈）1.元件本体标有一角对应丝框缺角2.元件本体标有一角对应丝印框“•” 标识3.元件本体标有一角对应丝印方形焊盘孔PCB丝印方向说明元件本体标有一角对应丝印框“•”标识SOJ封以元件缺口及蚀刻凹陷圆点（1脚）辨认方向本体缺口及蚀刻凹陷圆点对应丝印缺口端BGA接插件元件类别接插件以本体上有蚀刻圆点一角辨认方向以本体标有箭头一角辨认方向:::::贴片PLCC 封装IC脚座元件名称DIP封装IC脚座- PLCC 封装IC脚座牛角插简易牛角插座以元件本体缺角辨认方向实物图片元件方向说明以元件本体缺口一端辨认方向以元件本体缺角辨认方向以元件本体缺口或元件本体标示▼ （1脚）辨认方向PCB丝印符号1 •本体上圆点对应丝印缺口一角2.本体缺口对应丝印有三角箭头标识一角（左图红色圈）本体标有箭头一角对应丝印有箭头标识一角（左图红色圈）元件本体缺角对应丝印框缺角（左图红色圈）PCB丝印方向说明元件本体缺口对应丝印框缺口一端元件本体缺角对应丝印缺角元件缺口对应丝印缺口，元件▼ 标示对应丝印方形焊盘孔（1脚）4. 5注意事项：4. 5. 1文件说明为正常状况下元件及PCB丝印极性方向，特殊情况按客户及工艺要求确定。
