电子元件实物与名称

电子元件识别大全附图简体HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】1.0目的制订本指南，规范公司的各层工作人员认识及辨别日常工作中常用的各类元件。

2.0范围公司主要产品（电脑主机板）中的电子元件认识：2.1工作中最常用的的电子元件有：电阻、电容、电感、晶体管（包括二极管、发光二极管及三极管）、晶体、晶振（振荡器）和集成电路（IC）。

2.2连接器元件主要有：插槽、插针、插座等。

2.3其它一些五金塑胶散件：散热片、胶针、跳线铁丝等。

4.0电子元件4.1电阻电阻用“R”表示，它的基本单位是欧姆（Ω）1MΩ（兆欧）=1，000KΩ（千欧）=1，000，000Ω公司常用的电阻有三种：色环电阻、排型电阻和片状电阻。

4.1.1色环电阻色环电阻的外观如图示：图1五色环电阻图2四色环电阻较大的两头叫金属帽，中间几道有颜色的圈叫色环，这些色环是用来表示该电阻的阻值和范围的，共有12种颜色，它们分别代表不同的数字（其中金色和银色表误差）：颜色棕红橙黄绿蓝紫灰白黑金银代表数字1234567890±5%±10%我们常用的色环电阻有四色环电阻（如图2）和五色环电阻（如图1）：1).四色环电阻（普通电阻）：电阻外表上有四道色环：这四道环，首先是要分出哪道是第一环、第二环、第三环和第四环：标在金属帽上的那道环叫第一环，表示电阻值的最高位，也表示读值的方向。

如黄色表示最高位为四，紧挨第一环的叫第二环，表示电阻值的次高位，如紫色表示次高位为7；紧挨第2环的叫第3环，表示次高位后“0”的个数，如橙色表示后面有3个0；最后一环叫第4环，表示误差范围，一般仅用金色或银色表示，如为金色，则表示误差范围在±10%之间。

例如：某电阻色环颜色顺序为：黄-紫-橙-银，表示该电阻的阻值为：47，000Ω=47KΩ，误差范围：±10%之间。

2.五色环电阻(精密电阻):它的阻值可精确到±1%,电阻外表上有5道色环,读取阻值和误差范围的方法与四色环电阻大体相同,仅下两点不同:A*有些五色环电阻,两端的金属都有色环。

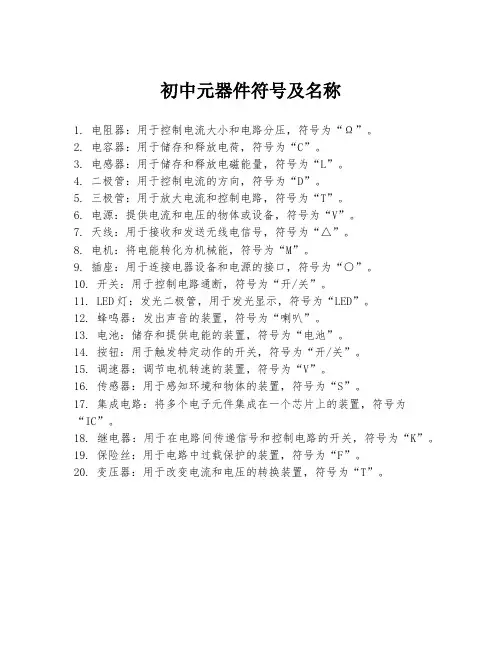

初中元器件符号及名称
1. 电阻器：用于控制电流大小和电路分压，符号为“Ω”。

2. 电容器：用于储存和释放电荷，符号为“C”。

3. 电感器：用于储存和释放电磁能量，符号为“L”。

4. 二极管：用于控制电流的方向，符号为“D”。

5. 三极管：用于放大电流和控制电路，符号为“T”。

6. 电源：提供电流和电压的物体或设备，符号为“V”。

7. 天线：用于接收和发送无线电信号，符号为“△”。

8. 电机：将电能转化为机械能，符号为“M”。

9. 插座：用于连接电器设备和电源的接口，符号为“○”。

10. 开关：用于控制电路通断，符号为“开/关”。

11. LED灯：发光二极管，用于发光显示，符号为“LED”。

12. 蜂鸣器：发出声音的装置，符号为“喇叭”。

13. 电池：储存和提供电能的装置，符号为“电池”。

14. 按钮：用于触发特定动作的开关，符号为“开/关”。

15. 调速器：调节电机转速的装置，符号为“V”。

16. 传感器：用于感知环境和物体的装置，符号为“S”。

17. 集成电路：将多个电子元件集成在一个芯片上的装置，符号为“IC”。

18. 继电器：用于在电路间传递信号和控制电路的开关，符号为“K”。

19. 保险丝：用于电路中过载保护的装置，符号为“F”。

20. 变压器：用于改变电流和电压的转换装置，符号为“T”。

电气控制配电柜内常用电气元件符及实物图内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）电气控制配电柜内常用电气元件符号及实物图一、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。

断路器文字符号为：QF断路器图形符号为：二、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。

接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。

接触器文字符号为：KM接触器图形符号为：三、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。

热继电器文字符号：FR热继电器图形符号：四、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。

其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。

当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。

中间继电器文字符号：KA中间继电器图形符号：五、按钮在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。

常用的LA18、LA19、LA20等系列按钮，适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W的控制回路中。

按钮文字符号：SB按钮图形符号：按钮颜色要求：（1）“停止”按钮和“急停”按钮必须是红色。

当按下红色按钮时必须使设备停止运行或断电。

（2）“启动”按钮的颜色是绿色。

（3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。

（4）“点动”的按钮必须是黑色。

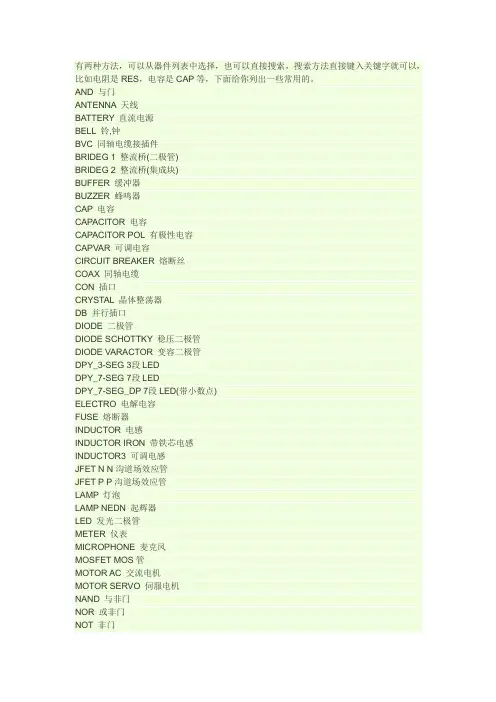

有两种方法，可以从器件列表中选择，也可以直接搜索，搜索方法直接键入关键字就可以，比如电阻是RES，电容是CAP等，下面给你列出一些常用的。

AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点)ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关元件名称中文名说明7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG转换电路AlterNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门BATTERY 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振Compim 串口D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN 三个控制端口（共14线），工作电压为5V。

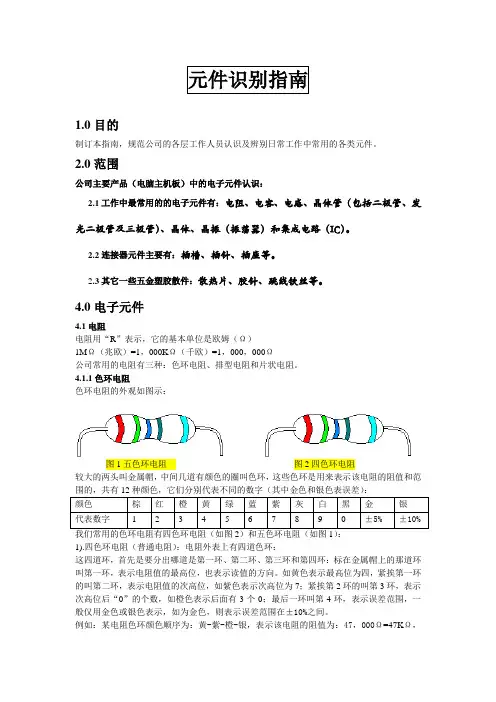

元件识别指南1.0目的制订本指南，规范公司的各层工作人员认识及辨别日常工作中常用的各类元件。

2.0范围公司主要产品（电脑主机板）中的电子元件认识：2.1工作中最常用的的电子元件有：电阻、电容、电感、晶体管（包括二极管、发光二极管及三极管）、晶体、晶振（振荡器）和集成电路（IC）。

2.2连接器元件主要有：插槽、插针、插座等。

2.3其它一些五金塑胶散件：散热片、胶针、跳线铁丝等。

4.0电子元件4.1电阻电阻用“R”表示，它的基本单位是欧姆（Ω）1MΩ（兆欧）=1，000KΩ（千欧）=1，000，000Ω公司常用的电阻有三种：色环电阻、排型电阻和片状电阻。

4.1.1色环电阻色环电阻的外观如图示：图1五色环电阻图2四色环电阻较大的两头叫金属帽，中间几道有颜色的圈叫色环，这些色环是用来表示该电阻的阻值和范围的，共有12种颜色，它们分别代表不同的数字（其中金色和银色表误差）：颜色棕红橙黄绿蓝紫灰白黑金银代表数字 1 2 3 4 5 6 7 8 9 0 ±5% ±10%我们常用的色环电阻有四色环电阻（如图2）和五色环电阻（如图1）：1).四色环电阻（普通电阻）：电阻外表上有四道色环：这四道环，首先是要分出哪道是第一环、第二环、第三环和第四环：标在金属帽上的那道环叫第一环，表示电阻值的最高位，也表示读值的方向。

如黄色表示最高位为四，紧挨第一环的叫第二环，表示电阻值的次高位，如紫色表示次高位为7；紧挨第2环的叫第3环，表示次高位后“0”的个数，如橙色表示后面有3个0；最后一环叫第4环，表示误差范围，一般仅用金色或银色表示，如为金色，则表示误差范围在±10%之间。

例如：某电阻色环颜色顺序为：黄-紫-橙-银，表示该电阻的阻值为：47，000Ω=47KΩ，误差范围：±10%之间。

2.五色环电阻(精密电阻):它的阻值可精确到±1%,电阻外表上有5道色环,读取阻值和误差范围的方法与四色环电阻大体相同,仅下两点不同:A*有些五色环电阻,两端的金属都有色环。

以下是50个常用元器件的名称及其对应的英文：1. 电阻器(Resistor)2. 电容器(Capacitor)3. 电感器(Inductor)4. 二极管(Diode)5. 可调电阻器(Potentiometer)6. 三极管(Transistor)7. 集成电路(Integrated Circuit)8. 电源(Power Supply)9. 开关(Switch)10. 继电器(Relay)11. 电位器(Variable Resistor)12. 电机(Motor)13. 晶体管(MOSFET)14. 电池(Battery)15. 电流表(Ammeter)16. 电压表(Voltmeter)17. 电位差计(Potentiometer)18. 变压器(Transformer)19. 保险丝(Fuse)20. 发光二极管(LED - Light Emitting Diode)21. 二极管桥(Bridge Rectifier)22. 压力传感器(Pressure Sensor)23. 温度传感器(Temperature Sensor)24. 光敏电阻(Photoresistor)25. 声音传感器(Sound Sensor)26. 光电传感器(Optical Sensor)27. 电位器开关(Potentiometer Switch)28. 蜂鸣器(Buzzer)29. 蜂鸣器驱动器(Buzzer Driver)30. 音频放大器(Audio Amplifier)31. 电动阀门(Solenoid Valve)32. 电子开关(Electronic Switch)33. 数码显示器(Digital Display)34. 液晶显示器(LCD - Liquid Crystal Display)35. 按钮开关(Push Button Switch)36. 电子计时器(Electronic Timer)37. 电子开关键(Electronic Switch Key)38. 电磁继电器(Electromagnetic Relay)39. 电磁阀(Solenoid Valve)40. 电子锁(Electronic Lock)41. 电子开关按钮(Electronic Switch Button)42. 电子开关面板(Electronic Switch Panel)43. 电子开关插座(Electronic Switch Socket)44. 电子开关控制器(Electronic Switch Controller)45. 电子开关电源(Electronic Switch Power Supply)46. 电子开关模块(Electronic Switch Module)47. 电子开关继电器(Electronic Switch Relay)48. 电子开关变压器(Electronic Switch Transformer)49. 电子开关电机(Electronic Switch Motor)50. 电子开关电位器(Electronic Switch Potentiometer)。

电气控制配电柜内常用电气元件符号及实物图一、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。

断路器文字符号为：QF断路器图形符号为：二、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。

接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。

接触器文字符号为：KM接触器图形符号为：三、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。

热继电器文字符号：FR热继电器图形符号：四、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。

其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。

当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。

中间继电器文字符号：KA 中间继电器图形符号：五、按钮在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。

常用的LA18、LA19、LA20等系列按钮，适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W的控制回路中。

按钮文字符号：SB按钮图形符号：按钮颜色要求：当按下红色按钮时必须使设备停止运（1）“停止”按钮和“急停”按钮必须是红色。

行或断电。

（2）“启动”按钮的颜色是绿色。

（3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。

（4）“点动”的按钮必须是黑色。

（5）“复位”（如有保护继电器的复位按钮）必须是蓝色，当复位按钮同时还有停止作用时，则必须是红色。

六、指示灯指示灯的作用：（1）指示设备的运行或停止状态。

电子元器件有哪些？内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.电子元器件是电子元件和电小型的机器、仪器的组成部分，其本身常由若干零件构成，可以在同类产品中通用；常指电器、无线电、仪表等工业的某些零件，如电容、晶体管、游丝、发条等子器件的总称。

常见的有二极管等。

电子元器件包括：电阻、电容器、电位器、电子管、散热器、机电元件、连接器、半导体分立器件、电声器件、激光器件、电子显示器件、光电器件、传感器、电源、开关、微特电机、电子变压器、继电器、印制电路板、集成电路、各类电路、压电、晶体、石英、陶瓷磁性材料、印刷电路用基材基板、电子功能工艺专用材料、电子胶（带）制品、电子化学材料及部品等。

电子元器件在质量方面国际上有欧盟的CE认证，美国的UL认证，德国的VDE和TUV以及中国的CQC认证等国内外认证，来保证元器件的合格。

概述一、元件：工厂在加工时没改变原材料分子成分的产品可称为元件，元件属于不需电子元器件要能源的器件。

它包括：电阻、电容、电感。

(又称为被动元件Passive Components)元件分为：1、电路类元件：二极管，电阻器等等2、连接类元件：连接器，插座，连接电缆，印刷电路板(PCB)二、器件：工厂在生产加工时改变了原材料分子结构的产品称为器件器件分为：1、主动器件，它的主要特点是：(1)自身消耗电能(2)需要外界电源。

2、分立器件，分为(1)双极性晶体三极管(2)场效应晶体管(3)可控硅(4)半导体电阻电容电阻电阻在电路中用"R”加数字表示,如:R1表示编号为1的电阻.电阻在电路中的主要作用为:分流、限流、分压、偏置等.电容电容在电路中一般用"C"加数字表示(如C13表示编号为13的电容).电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件.电容的特性主要是隔直流通交流.电容的容量大小表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关.晶体二极管晶体二极管在电路中常用“D”加数字表示,如: D5表示编号为5的二极管.作用:二极管的主要特性是单向导电性,也就是在正向电压的作用下,导通电阻很小;而在反向电压作用下导通电阻极大或无穷大.因为二极管具有上述特性,无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中.电感器电子元器件电感器在电子制作中虽然使用得不是很多，但它们在电路中同样重要。

各种常用电子元件符号二极管变容二极管表示符号:D 表示符号:D双向触发二极管稳压二极管表示符号:D 表示符号:ZD,D稳压二极管桥式整流二极管表示符号:ZD,D 表示符号:D肖特基二极管隧道二极管隧道二极管光敏二极管或光电接收二极管发光二极管双色发光二极管表示符号：LED 表示符号：LED光敏三极管或光电接收三极管单结晶体管（双基极二极管）表示符号：Q,VT 表示符号：Q,VT复合三极管NPN型三极管表示符号：Q,VT 表示符号：Q,VTPNP型三极管PNP型三极管表示符号：Q,VT 表示符号：Q,VTNPN型三极管带阻尼二极管NPN型三极管表示符号：Q,VT 表示符号：Q,VT带阻尼二极管及电阻NPN型三极管表示符号：Q,VT 表示符号：Q,VT带阻尼二极管IGBT 场效应管表示符号：Q,VT电子元器件符号图形接面型场效应管P-JFET 接面型场效应管N-JFET 场效应管增强型P-MOS 场效应管增强型N-MOS场效应管耗尽型P-MOS 场效应管耗尽型N-MOS电阻电阻器或固定电阻表示符号：R 电阻电阻器或固定电阻表示符号：R电位器可调电阻表示符号:VR，RP,W 表示符号:VR，RP,W电位器可调电阻表示符号:VR，RP,W 表示符号:VR，RP,W三脚消磁电阻二脚消磁电阻表示符号：RT 表示符号：RT压敏电阻表示符号：RZ,VAR 热敏电阻表示符号：RT光敏电阻电容（有极性电容）CDS 表示符号：电容（有极性电容）可调电容表示符号：C 表示符号：C电容（无极性电容）四端光电光电耦合器表示符号：C 表示符号：IC，N六端光电光电耦合器表示符号：IC，N电子元器件符号图形单向可控硅(晶闸管) 双向可控硅(晶闸管)双向可控硅(晶闸管) 晶振石英晶体振荡器表示符号：X晶振石英晶体振荡器石英晶体滤波器表示符号：X 表示符号：X双列集成电路单列集成电路表示符号：IC或U 表示符号：IC或U运算放大器倒相放大器AND gate 与门OR gate 或门NAND gate与非门NOR gate 或非门保险管保险管表示符号：F 表示符号：F变压器永久磁铁电感表示符号：T 表示符号：L带铁芯电感线圈表示符号：L 继电器继电器线路输入端子电子元器件符号图形按键开关双极开关表示符号:S扬声器电池或直流电源电池或直流电源电流源特别重要的公共接地端AC 交流DC 直流恒压源恒流源信号源GND11。

常用电子元器件参考资料第一节 部分电气图形符号一．电阻器、电容器、电感器和变压器248二．半导体管三．其它电气图形符号249第二节 常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1． 电阻器和电位器的型号命名方法表1 电阻器型号命名方法 第一部分：主称 第二部分：材料 第三部分：特征分类 意义 符号 意义 符号 意义 符号 电阻器 电位器第四部分：序号 R 电阻器 T 碳膜 1 普通 普通 W 电位器 H 合成膜 2 普通 普通 S 有机实芯 3 超高频 ――N 无机实芯 4 高阻 ―― J 金属膜 5 高温 ―― Y 氧化膜 6 ―― ―― C 沉积膜 7 精密 精密 I 玻璃釉膜 8 高压 特殊函数 P 硼碳膜 9 特殊 特殊 U 硅碳膜 G 高功率 ―― X 线绕 T 可调 ―― M 压敏 W ―― 微调 G 光敏 D ―― 多圈 R 热敏 B 温度补偿用―― C 温度测量用――P 旁热式 ―― W 稳压式 ―― Z 正温度系数――对主称、材料相同，仅性能指标、尺寸大小有差别，但基本不影响互换使用的产品，给予同一序号；若性能指标、尺寸大小明显影响互换时，则在序号后面用大写字母作为区别代号。

示例：(1) 精密金属膜电阻器 R J 7 3第四部分：序号第三部分：类别（精密） 第二部分：材料（金属膜） 第一部分：主称（电阻器） (2) 多圈线绕电位器W X D 3第四部分：序号第三部分：类别（多圈） 第二部分：材料（线绕） 第一部分：主称（电位器）2502．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。

电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。

不同类型的电阻具有不同系列的额定功率，如表2所示。

表2电阻器的功率等级名称额定功率（W）实芯电阻器0.25 0.5 1 2 5 －线绕电阻器0.5251352506751010015150薄膜电阻器0.02520.0550.125100.25250.5501100(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。

元件识别指南1.0目的制订本指南，规范公司的各层工作人员认识及辨别日常工作中常用的各类元件。

2.0范围公司主要产品（电脑主机板）中的电子元件认识：2.1工作中最常用的的电子元件有：电阻、电容、电感、晶体管（包括二极管、发光二极管及三极管）、晶体、晶振（振荡器）和集成电路（IC）。

2.2连接器元件主要有：插槽、插针、插座等。

2.3其它一些五金塑胶散件：散热片、胶针、跳线铁丝等。

4.0电子元件4.1电阻电阻用“R”表示，它的基本单位是欧姆（Ω）1MΩ（兆欧）=1，000KΩ（千欧）=1，000，000Ω公司常用的电阻有三种：色环电阻、排型电阻和片状电阻。

4.1.1色环电阻色环电阻的外观如图示：图1五色环电阻图2四色环电阻较大的两头叫金属帽，中间几道有颜色的圈叫色环，这些色环是用来表示该电阻的阻值和范围的，共有12种颜色，它们分别代表不同的数字（其中金色和银色表误差）：颜色棕红橙黄绿蓝紫灰白黑金银代表数字 1 2 3 4 5 6 7 8 9 0 ±5% ±10% 我们常用的色环电阻有四色环电阻（如图2）和五色环电阻（如图1）：1).四色环电阻（普通电阻）：电阻外表上有四道色环：这四道环，首先是要分出哪道是第一环、第二环、第三环和第四环：标在金属帽上的那道环叫第一环，表示电阻值的最高位，也表示读值的方向。

如黄色表示最高位为四，紧挨第一环的叫第二环，表示电阻值的次高位，如紫色表示次高位为7；紧挨第2环的叫第3环，表示次高位后“0”的个数，如橙色表示后面有3个0；最后一环叫第4环，表示误差范围，一般仅用金色或银色表示，如为金色，则表示误差范围在±10%之间。

例如：某电阻色环颜色顺序为：黄-紫-橙-银，表示该电阻的阻值为：47，000Ω=47KΩ，误差范围：±10%之间。

2.五色环电阻(精密电阻):它的阻值可精确到±1%,电阻外表上有5道色环,读取阻值和误差范围的方法与四色环电阻大体相同,仅下两点不同:A*有些五色环电阻,两端的金属都有色环。

电路元器件的名称和作用一、电阻器电阻器是一种用来限制电流流动的元器件。

它的作用是通过阻碍电流的流动来降低电路中的电压或分配电压。

电阻器的阻值可以根据需要选择，常用的单位是欧姆（Ω）。

二、电容器电容器是一种用来储存电荷的元器件。

它的作用是在电路中储存电能，并且可以在需要时释放电能。

电容器的容量可以根据需要选择，常用的单位是法拉（F）。

三、电感器电感器是一种用来储存磁能的元器件。

它的作用是在电路中储存磁能，并且可以在需要时释放磁能。

电感器的大小可以根据需要选择，常用的单位是亨利（H）。

四、二极管二极管是一种具有单向导电性的元器件。

它的作用是允许电流在一个方向上通过，而在另一个方向上阻止电流通过。

二极管常用于整流电路和保护电路中。

五、三极管三极管是一种具有放大和开关功能的元器件。

它的作用是根据输入信号的变化来控制输出信号的放大程度或开关状态。

三极管常用于放大电路和开关电路中。

六、场效应管场效应管是一种具有放大和开关功能的元器件。

它的作用是根据输入信号的变化来控制输出信号的放大程度或开关状态。

场效应管常用于放大电路和开关电路中。

七、晶体管晶体管是一种具有放大和开关功能的元器件。

它的作用是根据输入信号的变化来控制输出信号的放大程度或开关状态。

晶体管常用于放大电路和开关电路中。

八、继电器继电器是一种用来控制大电流的元器件。

它的作用是通过小电流控制大电流的开关状态。

继电器常用于自动控制系统和电力系统中。

九、集成电路集成电路是一种将多个电子元件集成在一起的元器件。

它的作用是实现复杂的电路功能，并且具有体积小、功耗低、可靠性高等优点。

集成电路广泛应用于计算机、通信、消费电子等领域。

十、电源电源是一种提供电能的元器件。

它的作用是将电能转换为适合电路使用的电压和电流。

电源常用于各种电子设备和系统中。

总结：电路元器件的名称和作用多种多样，每种元器件都有其特定的功能和应用场景。

了解这些元器件的名称和作用对于理解电路原理和设计电路非常重要。
