元件識別指南第 1 頁共 12 頁===============================================================================(訓練教材)制訂日期:修訂日期:編寫人:審核人:批准人:1.0 目的制訂本指南﹐規範公司的各層工作人員認識及辯別日常工作中常用的各類元件.2.0 范圍公司主要產品(電腦主機板)中的電子元件認識:2.1工作中最常用的電子元件有﹕電阻﹑電容﹑電感﹑晶體管(包括二極管﹑發光二極管及三极管)﹑晶體﹑晶振(振蕩器)和集成電路(IC)。
2.2 連接器件主要有﹕插槽﹑插針﹑插座等。
2.3 其它一些五金塑膠散件﹕散熱片﹑膠釘﹑跳線鐵絲等。
3.0 責任3.1 公司的各層工作人員﹐正確認識及辯別日常操作中常用的各類元件﹐結合產品BOM的學習并應掌握以下基礎知識或內容﹕A) 從外觀就能看出該元件的種類﹐名稱以及是否有極性(方向性)。
B) 從元件表面的標記就能讀出該元件的容量﹐允許誤差范圍等參數。
C) 能辯識各類元件在線路板上的絲印圖。
D) 知道在作業過程中不同元件需注意的事項。
3.2 本指南由品管部負責編制;4.0 電子元件4.1 電阻電阻用“R”表示﹐它的基本單位是歐姆(Ω)1MΩ(兆歐)=1000KΩ(千歐)=Ω公司常用的電阻有三種﹕色環電阻﹑排型電阻和片狀電阻。
4.1.1 色環電阻色環電阻的外觀如圖示﹕圖1 五色環電阻圖2 四色環電阻較大的兩頭叫金屬帽﹐中間几道有顏色的圈叫色環﹐這些色環是用來表示該電阻的阻值和范圍的﹐共有12種顏色﹐它們分別代表不同的數字(其中金色和銀色表誤差)﹕顏色棕紅橙黃綠藍紫灰白黑金銀代表數字 1 2 3 4 5 6 7 8 9 0 +5% +10%我們常用的色環電阻有四色環電阻(如圖2)和五色環電阻(如圖1)﹕1).四色環電阻(普通電阻)﹕電阻外表上有四道色環﹕這四道環﹐首先是要分出哪道是第一環﹑第二環﹑第三環和第四環﹕標在金屬帽上的那道環叫第一環﹐表示電阻值的最高位﹐也表示讀值的方向。
电子元件图片识别电阻的图片第1幅图1,9 普通电阻图2 电阻排图3 ,5 贴片电阻。
图4,10 水泥电阻。
图6 功率电阻。
图7 变阻器。
图8 柱形贴片电阻。
图10,11 光敏电阻电阻的图片第2幅图1,2,3,4 大功率电阻。
图5,6,7,8压敏电阻。
图9 线绕陶瓷电阻电阻的图片第3幅电容分类图片-各种电容器图片各种电容器图片第1幅图1 胆电容。
图2 灯具电容器。
图3 MKPH电容。
图4 MET电容。
图5,10 PEI电容,图6,胆贴片电容。
图7 MPE电容。
图8贴片电容。
图11 轴向电解电容器。
图12 MPP电容图1 PPN电容。
图2 PET电容。
图3 MEA电容图4MPB 电容。
图5 PPT 电容。
图6 MPT电容。
图7电解电容器。
图8 MET电容。
图9 MKPH电容。
图10,11电机用电容。
图12 MKS电容。
图1 MKS电容。
图2 瓷片电容。
图3 ,4 MKP电容。
图5 贴片电解电容。
图6 史普瑞电容Sprague Orange Drop Capacitors。
图7 电机用电容。
图8 MKT电容。
图9陶瓷图1 MKS电容。
图3,8 云母电容。
图4 MPP电容。
图5 MKP电容。
图9 MEP电容。
图10 MPP电容。
图11 PPN电容。
图12 PEI电容。
图1,2,3,陶瓷电容器。
图4 色环陶瓷电容。
图5,10,11,电机起动及运行电容器。
图12充放电用电容图1 双连调谐电容。
图2微调电容。
图3 四连调谐电容。
图4 单连调谐电容二极管的图片第1幅:图1 一般指高压二极管。
图2汽车发电机用二极管。
图3,5玻璃封装小电流二极管。
图4 砷化镓红外发光二极管。
图6 激光二极管。
图7 双二极管。
图8 大电流二极管模块。
图9 大电流二极管。
图10,11 发光二极管数码管图1,2,3,4 普通二极管。
图5柱形贴片二极管。
图6,7贴片二极管图1,2,3,4,5螺栓大电流二极管。
图7,8,9,10,11辫式螺栓大电流二极管二极管的图片第4幅:各种发光二极管三极管图片识别第1幅:各种三极管封装图片晶体三极管图片三极管图片识别第2幅:各种三极管图片注意:有些象第2幅,除图1,7以外,有的是单个二极管或双二极管。
电子元件图片识别电阻的图片第1幅图1,9 普通电阻图2 电阻排图3 ,5 贴片电阻。
图4,10 水泥电阻。
图6 功率电阻。
图7 变阻器。
图8 柱形贴片电阻。
图10,11 光敏电阻电阻的图片第2幅图1,2,3,4 大功率电阻。
图5,6,7,8压敏电阻。
图9 线绕陶瓷电阻电阻的图片第3幅电容分类图片-各种电容器图片各种电容器图片第1幅图1 胆电容。
图2 灯具电容器。
图3 MKPH电容。
图4 MET电容。
图5,10 PEI电容,图6,胆贴片电容。
图7 MPE电容。
图8贴片电容。
图11 轴向电解电容器。
图12 MPP电容各种电容器图片第2幅图1 PPN电容。
图2 PET电容。
图3 MEA电容图4MPB 电容。
图5 PPT 电容。
图6 MPT电容。
图7电解电容器。
图8 MET电容。
图9 MKPH电容。
图10,11电机用电容。
图12 MKS电容。
各种电容器图片第3幅:图1 MKS电容。
图2 瓷片电容。
图3 ,4 MKP电容。
图5 贴片电解电容。
图6 史普瑞电容Sprague Orange Drop Capacitors。
图7 电机用电容。
图8 MKT电容。
图9陶瓷各种电容器图片第4幅:图1 MKS电容。
图3,8 云母电容。
图4 MPP电容。
图5 MKP电容。
图9 MEP电容。
图10 MPP电容。
图11 PPN电容。
图12 PEI电容。
各种电容器图片第5幅:图1,2,3,陶瓷电容器。
图4 色环陶瓷电容。
图5,10,11,电机起动及运行电容器。
图12充放电用电容各种电容器图片第6幅:图1 双连调谐电容。
图2微调电容。
图3 四连调谐电容。
图4 单连调谐电容二极管的图片第1幅:图1 一般指高压二极管。
图2汽车发电机用二极管。
图3,5玻璃封装小电流二极管。
图4 砷化镓红外发光二极管。
图6 激光二极管。
图7 双二极管。
图8 大电流二极管模块。
图9 大电流二极管。
图10,11 发光二极管数码管二极管的图片第2幅:图1,2,3,4 普通二极管。
电子元件图片识别电阻的图片第1幅图1,9 普通电阻图2 电阻排图3 ,5 贴片电阻。
图4,10 水泥电阻。
图6 功率电阻。
图7 变阻器。
图8 柱形贴片电阻。
图10,11 光敏电阻电阻的图片第2幅图1,2,3,4 大功率电阻。
图5,6,7,8压敏电阻。
图9 线绕陶瓷电阻电阻的图片第3幅电容分类图片-各种电容器图片各种电容器图片第1幅图1 胆电容.图2 灯具电容器. 图3 MKPH电容。
图4 MET电容。
图5,10 PEI电容,图6,胆贴片电容。
图7 MPE电容。
图8贴片电容。
图11 轴向电解电容器.图12 MPP电容各种电容器图片第2幅图1 PPN电容.图2 PET电容。
图3 MEA电容图4MPB 电容.图5 PPT 电容。
图6 MPT电容.图7电解电容器。
图8 MET电容。
图9 MKPH电容。
图10,11电机用电容.图12 MKS电容。
各种电容器图片第3幅:图1 MKS电容.图2 瓷片电容。
图3 ,4 MKP电容。
图5 贴片电解电容.图6 史普瑞电容 Sprague Orange Drop Capacitors。
图7 电机用电容。
图8 MKT电容。
图9陶瓷各种电容器图片第4幅:图1 MKS电容.图3,8 云母电容。
图4 MPP电容。
图5 MKP电容。
图9 MEP电容。
图10 MPP电容。
图11 PPN电容。
图12 PEI电容。
各种电容器图片第5幅:图1,2,3,陶瓷电容器。
图4 色环陶瓷电容。
图5,10,11,电机起动及运行电容器.图12充放电用电容各种电容器图片第6幅:图1 双连调谐电容。
图2微调电容。
图3 四连调谐电容。
图4 单连调谐电容二极管的图片第1幅:图1 一般指高压二极管。
图2汽车发电机用二极管。
图3,5玻璃封装小电流二极管。
图4 砷化镓红外发光二极管。
图6 激光二极管.图7 双二极管。
图8 大电流二极管模块。
图9 大电流二极管。
图10,11 发光二极管数码管二极管的图片第2幅:图1,2,3,4 普通二极管。
编辑实验创建词条讨论请进通用技术论坛电子元器件是元件和器件的总称.一、元件:工厂在加工产品时没有改变分子成分产品可称为元件,不需要能<电>源的器件。
它包括:电阻、电容、电感器。
(又可称为被动元件Passive Components)(1)电路类器件:二极管,电阻器等等(2)连接类器件:连接器,插座,连接电缆,印刷电路板(PCB)二、器件:工厂在生产加工时改变了分子结构的器件称为器件器件分为:1.主动器件,它的主要特点是:(1)自身消耗电能(2).还需要外界电源。
2.分立器件,分为(1)双极性晶体三极管(2)场效应晶体管(3)可控硅(4)半导体电阻电容3.模拟集成电路主要是指由电容、电阻、晶体管等组成的模拟电路集成在一起用来处理模拟信号的集成电路。
有许多的模拟集成电路,如集成运算放大器、比较器、对数和指数放大器、模拟乘(除)法器、锁相环、电源管理芯片等。
模拟集成电路的主要构成电路有:放大器、滤波器、反馈电路、基准源电路、开关电容电路等。
模拟集成电路设计主要是通过有经验的设计师进行手动的电路调试,模拟而得到,与此相对应的数字集成电路设计大部分是通过使用硬件描述语言在EDA软件的控制下自动的综合产生。
4.数字集成电路是将元器件和连线集成于同一半导体芯片上而制成的数字逻辑电路或系统。
根据数字集成电路中包含的门电路或元、器件数量,可将数字集成电路分为小规模集成(SSI)电路、中规模集成MSI电路、大规模集成(LSI)电路、超大规模集成VLSI电路和特大规模集成(ULSI)电路。
小规模集成电路包含的门电路在10个以内,或元器件数不超过100个;中规模集成电路包含的门电路在10~100个之间,或元器件数在100~1000个之间;大规模集成电路包含的门电路在100个以上,或元器件数在10~10个之间;超大规模集成电路包含的门电路在1万个以上,或元器件数在10~10之间;特大规模集成电路的元器件数在10~10之间。

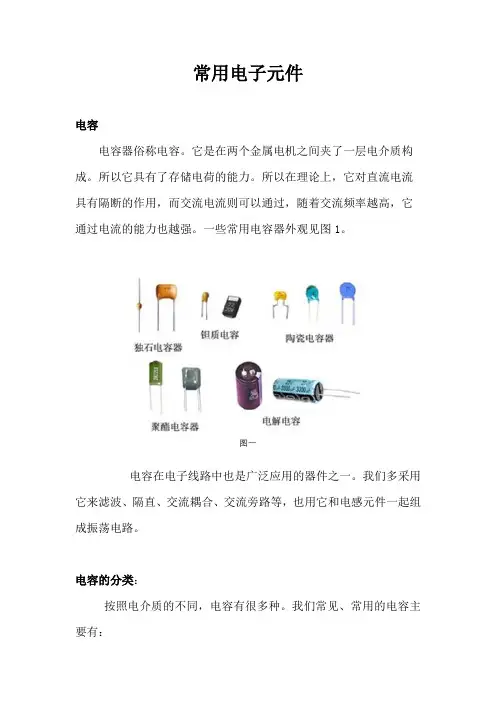

常用电子元件电容电容器俗称电容。
它是在两个金属电机之间夹了一层电介质构成。
所以它具有了存储电荷的能力。
所以在理论上,它对直流电流具有隔断的作用,而交流电流则可以通过,随着交流频率越高,它通过电流的能力也越强。
一些常用电容器外观见图1。
图一电容在电子线路中也是广泛应用的器件之一。
我们多采用它来滤波、隔直、交流耦合、交流旁路等,也用它和电感元件一起组成振荡电路。
电容的分类:按照电介质的不同,电容有很多种。
我们常见、常用的电容主要有:名称优点缺点主要应用瓷片电容体积特别小,高频损耗少,耐高温,价格低廉容量小普遍应用涤纶电容体积小,容量大电解电容容量特别大铝电解电容漏电大,容量不准确。
钽电解电容性能好但价格高耦合、滤波云母电容性能稳定,耐高温、高压。
高频性能好发光二极管纸介电容体积较小,容量较大、价格低高频性能较差我们在大多数的电子制作中,经常应用的是瓷片电容和电解电容。
按照结构的不同,我们将容量固定的电容称为固定电容,而可以调节的称为可调或半可调电容。
普通收音机选台的就是使用可变电容。
我们在线路图中常用“C”来代表电容,用图2的符号来表示固定电容,用图3的符号来表示半可变电容,图4表示可变电容,图5表示双联可变电容。
电解电容一般容量比较大,从1UF到10000UF都比较常见,它是有正负极之份的电容元件,在使用中正极节高电位端,负极接低电位端,不能够反接。
电解电容又分为铝电解、钽电解、铌电解,市面常见的是前两种,其中钽电解常被一些音响发烧友用于音响系统。
电解电容我们常用图6的符号表示。
图6:电解电容的标示符号电容的主要性能数:1、电容标称容量。
描述电容容量大小的参数,单位为“法(F)”。
在实际应用中,以“法”出现的电容很少见到,我们常用的、常见的是其他拓展单位:“微法”(μF)和“皮法”(pf)。
其单位换算公式:1F=1,000,000μF (106μF)=1,000,000,000,000pF (1012pF)2、耐压。

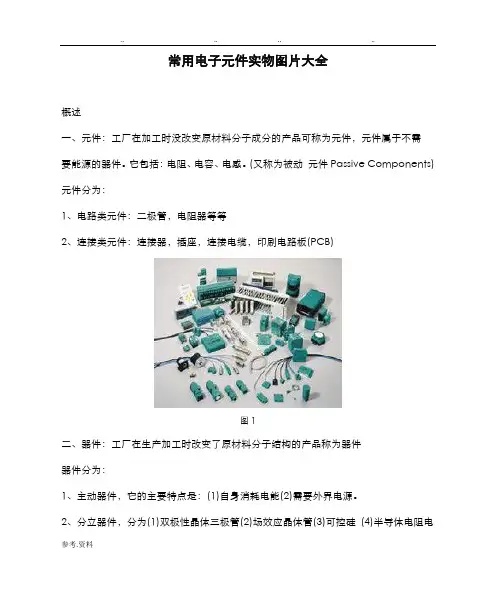

常用电子元件实物图片大全概述一、元件:工厂在加工时没改变原材料分子成分的产品可称为元件,元件属于不需要能源的器件。
它包括:电阻、电容、电感。
(又称为被动元件Passive Components) 元件分为:1、电路类元件:二极管,电阻器等等2、连接类元件:连接器,插座,连接电缆,印刷电路板(PCB)图1二、器件:工厂在生产加工时改变了原材料分子结构的产品称为器件器件分为:1、主动器件,它的主要特点是:(1)自身消耗电能(2)需要外界电源。
2、分立器件,分为(1)双极性晶体三极管(2)场效应晶体管(3)可控硅(4)半导体电阻电容电阻电阻在电路中用"R”加数字表示,如:R1表示编号为1的电阻.电阻在电路中的主要作用为:分流、限流、分压、偏置等.图2电容电容在电路中一般用"C"加数字表示(如C13表示编号为13的电容).电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件.电容的特性主要是隔直流通交流.电容的容量大小表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关.图3晶体二极管晶体二极管在电路中常用“D”加数字表示,如: D5表示编号为5的二极管.作用:二极管的主要特性是单向导电性,也就是在正向电压的作用下,导通电阻很小;而在反向电压作用下导通电阻极大或无穷大.因为二极管具有上述特性,无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中.图4电感器电感器在电子制作中虽然使用得不是很多,但它们在电路中同样重要。
我们认为电感器和电容器一样,也是一种储能元件,它能把电能转变为磁场能,并在磁场中储存能量。
电感器用符号L表示,它的基本单位是亨利(H),常用毫亨(mH)为单位。
它经常和电容器一起工作,构成LC滤波器、LC振荡器等。
另外,人们还利用电感的特性,制造了阻流圈、变压器、继电器等。
图5组合电路集成电路是一种采用特殊工艺,将晶体管、电阻、电容等元件集成在硅基片上而形成的具有一定功能的器件,英文缩写为IC,也俗称芯片。
电工最常用电气元件实物图及对应符号
任何电子产品都是电子元件组成的,学习电子技术就要先学电子元
件,电子元件的组合就成了电子电路,这也是基础知识。
各种断路器
我们常用的一般有:空气开关,漏电保护器,熔断器,过欠压保护器等等。
断路器图形符号
转换开关
符号加图形符号
交流接触器
交流接触器分为线圈和触点两部分,使用的时候一定要注意线圈的电压。
对应的符号
热过载继电器:常用来保护电机
对应符号
中间继电器
中间继电器符号
各种按钮开关
各类按钮开关
开关符号
各种颜色的指示灯
行程开关
行程开关的符号
变频器
PLC
电子元件符号,如图:。
元件识别指南1.0目的制订本指南,规范公司的各层工作人员认识及辨别日常工作中常用的各类元件。
2.0范围公司主要产品(电脑主机板)中的电子元件认识:2.1工作中最常用的的电子元件有:电阻、电容、电感、晶体管(包括二极管、发光二极管及三极管)、晶体、晶振(振荡器)和集成电路(IC)。
2.2连接器元件主要有:插槽、插针、插座等。
2.3其它一些五金塑胶散件:散热片、胶针、跳线铁丝等。
4.0电子元件4.1电阻电阻用“R”表示,它的基本单位是欧姆(Ω)1MΩ(兆欧)=1,000KΩ(千欧)=1,000,000Ω公司常用的电阻有三种:色环电阻、排型电阻和片状电阻。
4.1.1色环电阻色环电阻的外观如图示:图1五色环电阻图2四色环电阻较大的两头叫金属帽,中间几道有颜色的圈叫色环,这些色环是用来表示该电阻的阻值和范围的,共有12种颜色,它们分别代表不同的数字(其中金色和银色表误差):颜色棕红橙黄绿蓝紫灰白黑金银代表数字 1 2 3 4 5 6 7 8 9 0 ±5% ±10% 我们常用的色环电阻有四色环电阻(如图2)和五色环电阻(如图1):1).四色环电阻(普通电阻):电阻外表上有四道色环:这四道环,首先是要分出哪道是第一环、第二环、第三环和第四环:标在金属帽上的那道环叫第一环,表示电阻值的最高位,也表示读值的方向。
如黄色表示最高位为四,紧挨第一环的叫第二环,表示电阻值的次高位,如紫色表示次高位为7;紧挨第2环的叫第3环,表示次高位后“0”的个数,如橙色表示后面有3个0;最后一环叫第4环,表示误差范围,一般仅用金色或银色表示,如为金色,则表示误差范围在±10%之间。
例如:某电阻色环颜色顺序为:黄-紫-橙-银,表示该电阻的阻值为:47,000Ω=47KΩ,误差范围:±10%之间。
2.五色环电阻(精密电阻):它的阻值可精确到±1%,电阻外表上有5道色环,读取阻值和误差范围的方法与四色环电阻大体相同,仅下两点不同:A*有些五色环电阻,两端的金属都有色环。
