《机电一体化系统设计》

《机电一体化系统设计》课程试卷1参考答案一.填空1.通常一个较完善的机电一体化系统包含：机械本体、动力与驱动装置、执行机构、传感与检测部分和控制与信息处理五部分。

2.结构设计中的自增强原则是指在正常工作条件下，辅助效应与初始效应的作用方向相同，总效应为两者之和；在力传递原则中，力流路线越短，零件的结构刚性__越好__；卸荷皮带轮就是结构设计中应用任务分配原则的实例。

3.系统的传递函数定义为当初始条件为零时，输出量的拉氏变换与输入量的拉氏变换之比。

4.传感器的静态特性指标主要有：线性度、灵敏度、迟滞、重复性和分辨力等。

5.电感式位移传感器是通过检测电感量的变化来检测被测量的位移。

6.滚珠丝杠副中采用双螺母是为了便于螺旋副轴向间隙的调整。

7.在光栅式位移传感器中，莫尔条纹对光栅的栅距起到了放大作用。

8.谐波齿轮传动的三个主要部件是：刚轮、柔轮和谐波发生器。

9.直流伺服电机的优点是稳定性好、可控性好、响应迅速和转矩大等；无刷直流伺服电动机的优点是无换向器、可控性好和稳定性好等。

二、简述题1.在机电一体化产品的设计中常常引入现代设计方法，简述你所熟悉的一种现代设计方法的基本思想。

2.比较滚珠丝杠副中单圆弧型滚道与双圆弧型滚道的优缺点。

3.简述机电一体化产品方案设计中黑箱法的基本原理。

答案：1、例如可靠性设计。

可靠性指产品在规定条件下和规定时间内完成规定功能的能力。

可靠性设计作为一种新的设计方法，只是常规设计方法的深化和发展，所以机械设计等相关课程所阐明的计算原理、方法和基本公式，对可靠性设计仍然适用。

但其又有别于传统设计方法，主要表现在以下几点：①可靠性设计法认为作用在零部件上的载荷（广义的）和材料性能等都不是定值，而是随机变量，具有明显的离散性质，在数学上必须用分布函数来描述；②由于载荷和材料性能等都是随机变量，所以必须用概率统计的方法求解；③可靠性设计法认为所设计的任何产品都存在一定的失效可能性，并且可以定量地回答产品在工作中的可靠程度，从而弥补了传统设计方法的不足。

《机电一体化系统设计基础》计分作业11.采用虚拟样机代替物理样机对产品进行创新设计测试和评估，延长了产品开发周期，增加了产品开发成本，但是可以改进产品设计质量，提高面向客户与市场需求的能力。

（错）2.传动机构的转动惯量取决于机构中各部件的质量和转速。

（错）3.为减少机械传动部件的扭矩反馈对电机动态性能的影响，机械传动系统的基本固有频率应低于电气驱动部件的固有频率的2~3倍，同时，传动系统的固有频率应接近控制系统的工作频率，以免系统产生振荡而失去稳定性。

（错）4.齿轮传动系统中各级传动比的最佳分配原则中等效转动惯量最小原则是使所设计的齿轮传动系统换算到该齿轮传动系统输出轴上的等效转动惯量为最小。

（错）5.齿轮传动的啮合间隙会造成一定的传动死区，若在闭环系统中，传动死区会使系统产生低频震荡。

（对）6.为减少机械传动部件的扭矩反馈对电机动态性能的影响，机械传动系统的固有频率应接近控制系统的工作频率，以免系统产生振荡而失去稳定性。

（错）7.系统的静摩擦阻尼越大，使系统的回程误差增大，定位精度降低。

（对）8.机电一体化产品不仅是人的手与肢体的延伸，还是人的感官与头脑的延伸，具有“智能化”的特征是机电一体化与机械电气化在功能上的本质差别。

（对）9.自动控制是在人直接参与的情况下，通过控制器使被控对象或过程自动地按照预定的规律运行。

（错）10.在闭环系统中，因齿轮副的啮合间隙而造成的传动死区能使系统以1~5倍的间隙角产生低频振荡，采用消隙装置，以提高传动精度和系统稳定性。

（对）11.导程L0=8mm的丝杠的总质量为6kg，标称直径为40mm，则其转动惯量为（B）kg·mm2。

选择一项：A.48B.1200C.480D.12012.对于机电一体化系统的齿轮传动，采取下列哪种方法是来消除齿侧间隙，使得调整过程中能自动补偿齿侧间隙？（B）选择一项：A. 偏心套调整法B. 轴向压簧错齿调整法C. 轴向垫片调整法D. 薄片错齿调整法13.以下产品属于机电一体化产品的是（B）。

《机电一体化系统设计》期末考试题专业：班级：姓名：一、选择题（共15小题，每小题2分，计30分）1.‘机电一体化’与英文单词（）一致。

A. MechanicsB. ElectronicsC. MechatronicsD. Electric-Machine2.机电一体化技术是各种技术相互渗透的结果，下列技术不属于其主要相关技术的是( )A.机械技术B. 检测传感技术 C自动控制技术 D. 多媒体技术3.谐波齿轮减速器的最大特点，下列说法错误的是( )A 传动比大 B. 承载能力小 C. 传动精度高 D 齿侧间隙小4.数控机床要求在什么进给运动下不爬行，有高的灵敏度。

( )A. 停止B. 高速C. 低速5.齿轮传动的总等效惯量随传动级数( )A.增加而减小B.增加而增加C.减小而减小D.变化而不变6.某光栅的条纹密度是100条/mm，光栅条纹间的夹角θ=0.001孤度，则莫尔条纹的宽度是( )A.100mmB.20mmC.10mm7.直流测速发电机输出的是与转速( )A.成正比的交流电压B.成反比的交流电压2. FMS3.PLC4.SSR三、简答题(本大题共6小题，每小题5分，共30分)1.机电一体化系统设计指标大体上应包括哪些方面?2. 试列举10种常见的机电一体化产品。

3.机电一体化产品对机械系统的要求有哪些?4.齿轮传动机构为何要消除齿侧间隙?5.传感器的静态特性和动态特性各是什么？6. 已知数控机床控制系统如图所示，试说明图中的各个部分属于机电一体化系统中的哪个基本要素？四、应用题（共2小题，第一小题10分，第二小题10分，共20分）1.设某一机电一体化齿轮传动系统的总传动比为80，传动级数n=5的小功率传动。

按最小等效转动惯量原则求出各级传动比。

2.采用PLC设计二台电动机A、B工作的系统。

（1）按钮X1为A电动机起动，按钮X2为A电动机停止（输出Y1）；（2）按钮X3为B电动机起动，按钮X4为B电动机停止（输出Y2）；（3）只有A电动机在工作中，B电动机才能工作。

机电一体化系统设计机电一体化系统设计是一种将机械结构、电气控制、传感器及计算机信息技术整合在一起，以实现自动化和智能化生产的工程设计。

机电一体化系统设计与传统的机械设计、电气设计有所不同，它要求设计人员具备广泛的专业知识，从机械、电气、传感器、控制、计算机等多个方面考虑，才能实现系统的各项性能指标。

机电一体化系统的设计过程通常包括系统需求分析、系统结构设计、电气控制设计、机械设计及系统软件编程等几个方面。

其中，系统需求分析是整个系统设计的关键，需要通过对用户需求、功能要求和性能指标等进行分析，来确定系统的技术方案和设计目标。

系统结构设计是机电一体化系统设计的第二个重要环节。

在系统结构设计阶段，设计人员需要考虑机械、电气、传感器、控制及计算机等相关因素，以确定最佳的系统结构和指标要求。

为了达到这个目标，设计人员通常需要运用多学科知识和专业技能，才能找到最佳的解决方案。

电气控制设计是机电一体化系统设计的关键部分，能够直接影响系统的性能指标和工作效率。

设计人员需要考虑不同的电气控制器和传感器，以实现针对不同工作条件和环境的多功能控制。

在进行电气控制设计时，设计人员需要先制定控制策略，然后选择适合的电气控制器和传感器设备，并设计相应的电路和软件程序，来实现系统的自动化、智能化和高效化。

机械设计是机电一体化系统设计的另一个重要环节。

在进行机械设计时，设计人员需要考虑机械结构的稳定性、刚度、精度、寿命等因素，并与电气控制和计算机等相关组成部分进行整合，以满足系统的各项性能指标。

设计人员还需要运用CAD软件等工具，完成机械结构的三维建模和分析等工作。

系统软件编程是机电一体化系统设计的最后一个环节。

在进行系统软件编程时，设计人员需要运用不同的编程语言，如C、C++、Java等，来实现系统的各种功能要求。

为了达到系统的高可靠性和高效率，设计人员还要进行功能测试和调试等相关工作，确保系统在生产环境下能够正常运行。

总之，机电一体化系统设计是一项复杂且综合性能强的工程设计，需要设计人员具备广泛的专业知识和多学科技能，以实现高效、精确、智能化的生产过程和产品。

机电一体化系统设计一、引言机电一体化系统是指将机械和电气控制系统相结合，实现自动化控制和监测，以提高生产效率和产品质量。

在现代制造业中，机电一体化系统已经成为不可或缺的重要部分。

本文将探讨机电一体化系统设计的重要性、原则和实施步骤。

二、机电一体化系统设计的重要性1.提高生产效率机电一体化系统可以实现自动化生产，减少人为操作，提高生产效率。

通过优化机械和电气系统的配合，可以实现更高的生产速度和稳定性。

2.优化产品质量机电一体化系统可以实现精准控制和监测生产过程，减少因人为因素引起的错误，提高产品质量和一致性。

3.节约能源资源机电一体化系统可以实现能源的合理利用和分配，优化能源消耗结构，降低生产成本。

4.提升生产安全性机电一体化系统可以实现安全监测和自动报警，减少生产过程中的安全隐患，提高生产操作的安全性。

5.降低维护成本机电一体化系统可以实现在线监测和故障诊断，及时发现和排除问题，减少维护和维修成本。

三、机电一体化系统设计的原则1.整体性原则机电一体化系统设计要以整体性为原则，全面考虑机械和电气系统之间的协调和配合，确保系统各部分之间的一致性和稳定性。

2.可靠性原则机电一体化系统设计要考虑到系统的可靠性，选择高品质的机械和电气元器件，确保系统长期稳定运行。

3.灵活性原则机电一体化系统设计要具有一定的灵活性，能够根据生产需求进行调整和改进，适应市场的变化。

4.通用性原则机电一体化系统设计要具有一定的通用性，可以适用于不同的生产场景和环境，提高系统的适用性和可扩展性。

5.安全性原则机电一体化系统设计要考虑到系统的安全性，确保生产过程中的操作安全和人员安全，防止事故的发生。

四、机电一体化系统设计的实施步骤1.需求分析首先进行生产需求分析，明确机电一体化系统的功能和性能要求，确定系统的基本架构和设计方案。

2.系统设计根据需求分析的结果，进行系统设计，包括机械结构设计、电气控制系统设计、传感器和执行器的选择等。

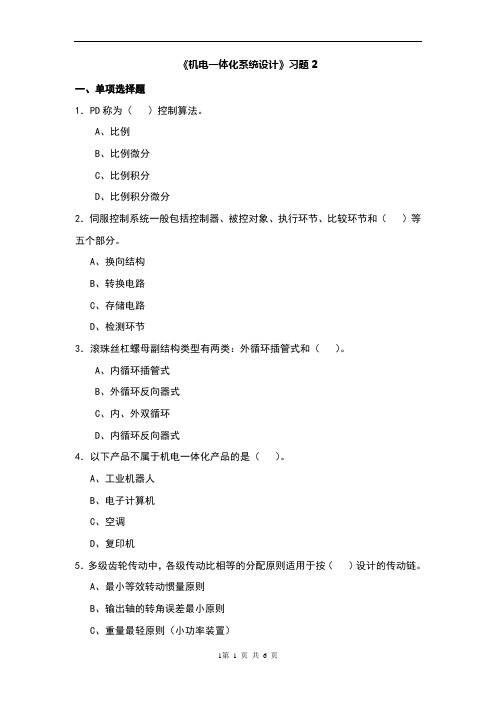

《机电一体化系统设计》习题2一、单项选择题1．PD称为（）控制算法。

A、比例B、比例微分C、比例积分D、比例积分微分2．伺服控制系统一般包括控制器、被控对象、执行环节、比较环节和（）等五个部分。

A、换向结构B、转换电路C、存储电路D、检测环节3．滚珠丝杠螺母副结构类型有两类：外循环插管式和（）。

A、内循环插管式B、外循环反向器式C、内、外双循环D、内循环反向器式4．以下产品不属于机电一体化产品的是（）。

A、工业机器人B、电子计算机C、空调D、复印机5．多级齿轮传动中，各级传动比相等的分配原则适用于按（）设计的传动链。

A、最小等效转动惯量原则B、输出轴的转角误差最小原则C、重量最轻原则（小功率装置）D、重量最轻原则（大功率装置）6．检测环节能够对输出进行测量，并转换成比较环节所需要的量纲，一般包括传感器和（）。

A、控制电路B、转换电路C、放大电路D、逆变电路7．幅频特性和相频特性是模拟式传感器的（）。

A、静态特性指标B、动态特性指标C、输入特性参数D、输出特性参数=8mm的丝杠驱动总质量为60kg的工作台与工件，则其折算到丝杠上8. 导程L的等效转动惯量为（）kg·mm2。

A、89B、97C、95D、94二、多项选择题1. 永磁同步电动机的基本组成部分包含（）。

A、定子和永久磁钢转子B、位置传感器C、电子换向开关D、电刷2. 下列干扰中属于传导耦合方式的是（）。

A、静电干扰B、磁场干扰C、漏电干扰D、共阻抗感应干扰E、电磁辐射干扰3. 串行通信可以分为（）几种方式。

A、全双工方式B、半双工方式C、同步通信D、异步通信三、判断题1. 伺服控制系统的比较环节是将输入的指令信号与系统的反馈信号进行比较，以获得输出与输入间的偏差信号。

（）2. 电气式执行元件能将电能转化成机械力，并用机械力驱动执行机构运动。

如交流电机、直流电机、力矩电机、步进电机等。

（）3. 对直流伺服电动机来说，其机械特性越硬越好。

机电的一体化系统设计机电一体化系统设计是指将机械、电子、电气、自动化等技术相结合的一种综合性设计。

它通过将机械结构、电气设备、传感器、执行器和控制系统等有机地结合在一起来实现系统的功能。

一体化设计能够提高系统的整体性能和运行效率。

因为机械、电子和自动化等不同专业领域的知识被集成在一起，可以更好地协同工作，提升系统的综合效益。

在机电一体化系统设计中，首先需要进行系统分析和需求分析，明确系统的功能和性能要求。

然后进行系统设计，包括机械结构设计、电气设计、自动化控制设计等方面。

机械结构设计是机电一体化系统设计的重要组成部分。

在设计机械结构时，需要考虑系统的稳定性、刚度和强度等因素。

同时还需要考虑材料的选择和加工工艺的优化，以提高系统的可靠性和寿命。

电气设计是机电一体化系统设计的另一个重要方面。

在电气设计时，需要选择适当的电气设备和元件，并设计电路图和布线图。

同时还需要进行电气参数计算和控制系统设计，以实现对整个系统的控制和监测。

此外，还需要考虑系统的电磁兼容性和安全性等因素。

自动化控制设计是机电一体化系统设计中的关键一环。

通过使用传感器和执行器，可以实现对系统的自动化控制。

在自动化控制设计中，需要选择合适的传感器和执行器，并进行控制算法的设计和优化。

同时还需要进行系统的建模和仿真，以验证设计的正确性和可行性。

在机电一体化系统设计中，还需要考虑系统的可拓展性和模块化设计。

通过模块化设计，可以将整个系统划分为若干个独立的子系统，每个子系统都具有独立的功能和自主控制。

这样可以提高系统的灵活性和可维护性，同时也方便对系统进行拓展和更新。

此外，在机电一体化系统设计中还需要考虑系统的能效和环保性。

通过优化设计和选择节能设备和材料，可以提高系统的能源利用效率和减少对环境的影响。

综上所述，机电一体化系统设计是一项复杂而综合的工作。

它需要综合运用机械、电子、自动化等多个学科的知识，进行系统的分析、设计和优化。

只有通过科学的设计和综合考虑各个方面的因素，才能确保机电一体化系统具有良好的性能和可靠性。

《机电一体化系统设计基础》作业1、2、3、4参考答案形成性考核作业1一、判断题（正确的打√，错误的打×）1．机电一体化系统的主要功能就是对输入的物质按照要求进行处理，输出具有所需特性的物质。

（×）2. 系统论、信息论、控制论是机电一体化技术的理论基础，是机电一体化技术的方法论。

（√）3．信息处理技术是指在机电一体化产品工作过程中，与工作过程各种参数和状态以及自动控制有关的信息输入、识别、变换、运算、存储、输出和决策分析等技术。

（√）4．自动控制是在人直接参与的情况下，通过控制器使被控对象或过程自动地按照预定的规律运行。

（×）5．产品的组成零部件和装配精度高，系统的精度一定就高。

（×）6．为减少机械传动部件的扭矩反馈对电机动态性能的影响，机械传动系统的基本固有频率应低于电气驱动部件的固有频率的2~3倍，同时，传动系统的固有频率应接近控制系统的工作频率，以免系统产生振荡而失去稳定性。

（×）7．传动机构的转动惯量取决于机构中各部件的质量和转速。

（×）8．在闭环系统中，因齿轮副的啮合间隙而造成的传动死区能使系统以6~10倍的间隙角产生低频振荡，采用消隙装置，以提高传动精度和系统稳定性。

（×）9．进行机械系统结构设计时，由于阻尼对系统的精度和快速响应性均产生不利的影响，因此机械系统的阻尼比ξ取值越小越好。

（×）10．滚珠丝杠垂直传动时，必须在系统中附加自锁或制动装置。

（√）11．采用偏心轴套调整法对齿轮传动的侧隙进行调整，结构简单，且可以自动补偿侧隙。

（√）×12．采用虚拟样机代替物理样机对产品进行创新设计测试和评估，延长了产品开发周期，增加了产品开发成本，但是可以改进产品设计质量，提高面向客户与市场需求能力。

（√）×二、单选题1．以下产品属于机电一体化产品的是（C ）。

A．游标卡尺 B．电话C．全自动洗衣机 D．非指针式电子表2．为提高机电一体化机械传动系统的固有频率，应设法（A ）。

矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。

如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。

㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。

(2 列出开发利用方案编制所依据的主要基础性资料的名称。

如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。

对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。

二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。

2、国内近、远期的需求量及主要销向预测。

㈡产品价格分析
1、国内矿产品价格现状。

2、矿产品价格稳定性及变化趋势。

三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。

2、矿区矿产资源概况。

3、该设计与矿区总体开发的关系。

㈡该设计项目的资源概况
1、矿床地质及构造特征。

2、矿床开采技术条件及水文地质条件。

一、概述机电一体化系统是指在机械与电气领域的融合中，通过智能化、自动化技术手段的应用，实现机械和电气控制及驱动一体化。

机电一体化系统的设计是一个复杂而又重要的课题，涉及到机械、电子、自动控制、传感器、软件等多个领域的知识。

在现代工业生产中，机电一体化系统已经得到广泛应用，因其具有高性能、高效率、高灵活性和可靠性等优点，因此对其设计的研究与应用愈发受到重视。

二、机电一体化系统设计的基本原理1. 机电一体化系统的定义机电一体化系统是指在机械、电子、计算机、自动控制等多个领域知识的基础上，将各种设备或系统组合成一个整体，在保证各子系统之间具有联动性、互补性和协调性的基础上，使之实现协同工作，其目的是提高系统的集成度、稳定性和可靠性，降低能源消耗和材料的浪费。

2. 机电一体化系统设计的基本原理（1）需求分析：根据客户需求以及系统使用环境等，对机电一体化系统的功能和性能进行详细的分析和界定，确定系统的基本要求和指标。

（2）功能设计：在明确了系统的需求后，根据系统的功能和性能要求，进行系统的结构设计、模块设计、软硬件设计等。

（3）控制系统设计：设计和实现机电一体化系统的控制策略，选择合适的传感器、执行器和控制器，并设计相应的控制算法。

（4）通信网络设计：建立合适的通信网络，实现不同设备之间的数据交换和信息传递。

（5）安全性设计：设计系统的安全控制系统，保证系统在运行过程中的安全性。

（6）可靠性设计：考虑系统的故障预防、故障检测和故障诊断手段。

（7）试验验证：通过实验验证，检验系统的各项指标是否符合设计要求。

三、机电一体化系统设计的主要挑战1. 多学科交叉：机电一体化系统设计需要涉及到机械、电子、计算机、自动控制等多个学科的知识，需要具备全面的知识背景和跨学科的综合能力。

2. 复杂性：机电一体化系统设计需要考虑到各种不同的因素，如机械结构、传感器、执行器、控制算法等，使得系统设计变得极为复杂。

3. 故障预防：机电一体化系统工作环境复杂，系统工作稳定性要求高，需要考虑到各种故障可能性，并提出相应的预防措施。
