下载文档原格式
钢铁防锈处理工艺流程钢铁产品在使用过程中容易受到氧气、水分和其他腐蚀性物质的侵蚀，从而产生锈蚀现象。
为了保护钢铁产品的表面免受腐蚀，提高其耐久性和美观性，需要进行防锈处理。
下面将介绍钢铁防锈处理的工艺流程。
一、表面清洁钢铁产品在进行防锈处理之前，首先需要进行表面清洁。
清洁的目的是去除表面的杂质、油脂和污垢，以确保后续处理的效果。
常用的表面清洁方法有机械清洗、溶剂清洗和化学清洗等。
选择清洁方法要根据钢铁产品的材质和表面情况来确定。
二、除锈处理除锈是钢铁防锈处理的重要步骤。
除锈的目的是去除钢铁表面已经形成的锈蚀层，以便后续防锈处理的顺利进行。
除锈方法有机械除锈、化学除锈和电化学除锈等。
机械除锈是通过机械力将锈蚀层刮除或磨除；化学除锈是通过使用化学剂将锈蚀层溶解；电化学除锈是通过电流作用将锈蚀层电解溶解。
选择除锈方法要根据钢铁产品的锈蚀程度和表面形貌来确定。
三、磷化处理磷化是钢铁防锈处理的常用方法之一。
磷化的目的是在钢铁表面形成一层磷化膜，以提高钢铁的耐腐蚀性能。
磷化处理可以使用磷酸盐溶液或磷酸盐涂料进行。
磷酸盐溶液磷化是通过将钢铁浸泡在含有磷酸盐的溶液中，使磷酸盐与钢铁表面发生化学反应形成磷化膜；磷酸盐涂料磷化是通过将磷酸盐涂料涂覆在钢铁表面，使其干燥固化形成磷化膜。
四、涂装处理涂装是钢铁防锈处理的常见方法之一。
涂装的目的是在钢铁表面形成一层涂层，以隔绝钢铁与外界环境的接触，起到防锈的作用。
涂装处理可以选择使用底漆和面漆进行。
底漆是为了增强钢铁与涂层的附着力和防锈性能；面漆是为了增加涂层的美观性和耐久性。
涂装处理可以使用喷涂、刷涂和浸涂等方法进行。
五、热处理热处理是钢铁防锈处理的一种特殊方法。
热处理的目的是改变钢铁的组织结构和性能，以提高其耐腐蚀性能。
常见的热处理方法有淬火、回火和退火等。
淬火是将钢铁加热至临界温度后迅速冷却，使其组织变为马氏体；回火是将马氏体加热至适当温度后保温一段时间，使其组织变为回火组织；退火是将钢铁加热至适当温度后缓慢冷却，使其组织变为软化组织。
铁件除油除锈工艺流程如下：
1.先对金属表面进行表面的氧化皮、铁屑清理。
2.金属表面除油污：将稀释液或原液倒入喷壶中，距油污20厘米
处均匀喷洒，静置1分钟左右，再用抹布擦拭干净即可，一遍未洗干净，可重复操作，直到干净为止，油污较重处，加大使用量，延长等待时间。
3.金属表面除锈：针对机械表面，视锈蚀程度，可将除锈剂2比
3稀释（最好是原液使用），用喷淋法除锈——把喷雾器调成雾状，均匀喷涂一遍于金属表面，静置数分钟后，用清水冲洗。
针对需要除锈的零部件，有条件的话，可进行浸泡除锈，待锈迹剥离干净后用清水充分冲洗，最后晾干即可。
4.所有除锈程序后均须用水冲洗清洗干净、擦干，如果需要防锈，
需要用5%氢氧化钠溶液进行中和钝化，擦干后喷洒防锈剂或涂刷防锈漆。

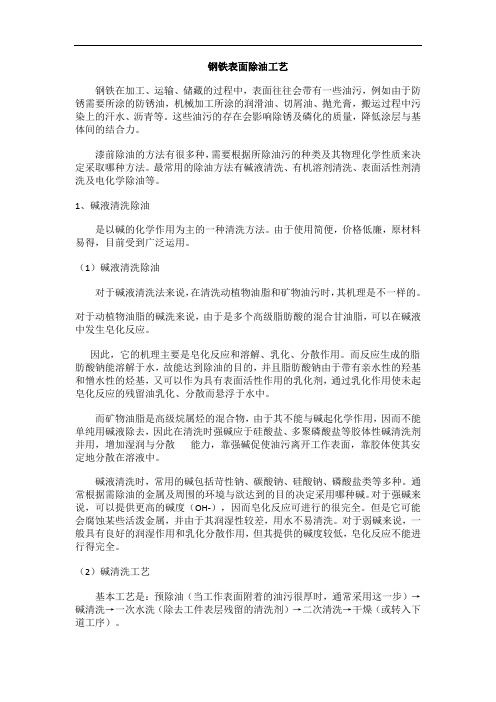

钢铁表面除油工艺钢铁在加工、运输、储藏的过程中，表面往往会带有一些油污，例如由于防锈需要所涂的防锈油，机械加工所涂的润滑油、切屑油、抛光膏，搬运过程中污染上的汗水、沥青等。
这些油污的存在会影响除锈及磷化的质量，降低涂层与基体间的结合力。
漆前除油的方法有很多种，需要根据所除油污的种类及其物理化学性质来决定采取哪种方法。
最常用的除油方法有碱液清洗、有机溶剂清洗、表面活性剂清洗及电化学除油等。
1、碱液清洗除油是以碱的化学作用为主的一种清洗方法。
由于使用简便，价格低廉，原材料易得，目前受到广泛运用。
（1）碱液清洗除油对于碱液清洗法来说，在清洗动植物油脂和矿物油污时，其机理是不一样的。
对于动植物油脂的碱洗来说，由于是多个高级脂肪酸的混合甘油脂，可以在碱液中发生皂化反应。
因此，它的机理主要是皂化反应和溶解、乳化、分散作用。
而反应生成的脂肪酸钠能溶解于水，故能达到除油的目的，并且脂肪酸钠由于带有亲水性的羟基和憎水性的烃基，又可以作为具有表面活性作用的乳化剂，通过乳化作用使未起皂化反应的残留油乳化、分散而悬浮于水中。
而矿物油脂是高级烷属烃的混合物，由于其不能与碱起化学作用，因而不能单纯用碱液除去，因此在清洗时强碱应于硅酸盐、多聚磷酸盐等胶体性碱清洗剂并用，增加湿润与分散能力，靠强碱促使油污离开工作表面，靠胶体使其安定地分散在溶液中。
碱液清洗时，常用的碱包括苛性钠、碳酸钠、硅酸钠、磷酸盐类等多种。
通常根据需除油的金属及周围的环境与欲达到的目的决定采用哪种碱。
对于强碱来说，可以提供更高的碱度（OH-），因而皂化反应可进行的很完全。
但是它可能会腐蚀某些活泼金属，并由于其润湿性较差，用水不易清洗。
对于弱碱来说，一般具有良好的润湿作用和乳化分散作用，但其提供的碱度较低，皂化反应不能进行得完全。
（2）碱清洗工艺基本工艺是：预除油（当工作表面附着的油污很厚时，通常采用这一步）→碱清洗→一次水洗（除去工件表层残留的清洗剂）→二次清洗→干燥（或转入下道工序）。
钢结构除锈工艺流程钢结构除锈工艺流程是指对钢结构表面的氧化膜和锈层进行清除和处理的一系列工作流程。
除锈的目的是为了去除钢结构表面的锈蚀物和污染物，提高钢结构的耐腐蚀性能，以延长其使用寿命。
下面将介绍一下钢结构除锈工艺的主要流程。
首先，钢结构除锈工艺的第一步是对钢结构表面进行清洁。
清除表面上的尘埃、泥土和油污等杂质，常用的方法有水冲洗、机械刷洗和喷砂等。
清洁后的表面应保持干燥和无油脂污染。
第二步是对钢结构表面进行酸洗处理。
酸洗是为了去除表面的氧化膜和锈层，常用的酸洗液有硫酸、盐酸和稀酸等。
在酸洗过程中，应注意酸液的配比和酸洗时间，以防止对钢结构造成腐蚀。
酸洗后，还需进行中和处理，以防止酸液残留对环境和人体的伤害。
接下来是对钢结构表面进行除锈处理。
除锈可以采用机械除锈和化学除锈两种方法。
机械除锈主要是通过锉、刮、刷等工具对锈层进行脱落，常用工具有刷子、钢丝刷、钢丝刷轮等。
化学除锈则是利用特定的化学药剂对锈层进行溶解和转化。
常用的除锈药剂有稀酸、酸性盐和碱性盐等。
除锈后，应及时对表面进行清洁和中和处理。
最后是对钢结构表面进行防锈处理。
防锈处理的目的是为了提高钢结构的耐腐蚀性能，常用的方法有涂层法和电镀法。
涂层法是将防锈涂料涂覆在钢结构表面，形成一层防护层。
常用的防锈涂料有底漆、中间涂层和面漆。
电镀法则是利用电流将金属离子沉积在钢结构表面，形成一层金属保护层。
总的来说，钢结构除锈工艺流程包括清洁、酸洗、除锈和防锈四个步骤。
每一步都要注意操作规范和安全措施，以确保除锈效果和施工质量。
除锈后的钢结构应及时进行保养和定期检查，以保持其良好的防腐蚀性能和使用寿命。
铁件除油除锈工艺流程
铁件除油除锈的工艺流程主要包括以下几个步骤：
1. 准备工作：收集所需的除油除锈工具和材料，包括除锈剂、除油剂、毛刷、钢丝刷、砂纸、清洁布等。
2. 清洗铁件：使用适当的除油剂将铁件表面的油脂和杂质清除。
涂抹除油剂后，使用毛刷或清洁布擦拭铁件表面，彻底清洁每一个部分。
3. 除锈处理：使用适当的除锈剂对铁件表面进行除锈处理。
可以使用钢丝刷、砂纸等工具将铁件表面的锈迹擦拭干净。
对于较严重的锈迹，可以将除锈剂涂在铁件表面，然后用钢丝刷轻轻刷除，直到锈迹完全去除。
4. 冲洗铁件：除去铁件表面的除油剂和除锈剂残留物，需要将铁件用清水冲洗干净。
确保铁件表面干净无油无锈。
5. 干燥处理：将已经冲洗干净的铁件放置在通风的地方晾干，或使用吹风机等工具加速铁件干燥。
6. 防锈处理：在铁件表面涂抹适当的防锈涂料，以避免铁件再次发生锈蚀。
根据具体情况选择合适的防锈涂料，可以是油漆、喷涂、涂刷等方式。
7. 定期维护：铁件除油除锈后，需要定期检查铁件表面的情况，如有发现新的油脂或锈迹，及时进行二次处理。
以上是基本的铁件除油除锈工艺流程，具体的操作可以根据铁件的大小、形状和材质等因素进行调整。
同时，在进行除油除锈操作时，要注意使用安全措施，如佩戴手套、护目镜等，以避免对身体和眼睛造成伤害。
钢材表面去油脱脂工艺全文共四篇示例，供读者参考第一篇示例：钢材表面去油脱脂工艺是钢材表面处理过程中非常重要的一步，其目的是去除钢材表面的油脂和杂质，以保证后续涂装和防腐处理的质量和效果。
在钢材制造和加工过程中，钢材表面通常会受到油脂、润滑剂、尘埃等污染物的污染，如果不进行去油脱脂处理，会影响涂层的附着力和耐久性，甚至导致涂层出现脱落、起泡等问题。
钢材表面去油脱脂工艺主要包括物理法、机械法和化学法三种方法。
物理法主要是通过机械或热力去除表面的油脂和杂质，如喷砂、喷丸、刷洗等。
机械法是通过机械设备和工具进行表面清洁，如擦拭、磨削、刷洗等。
而化学法则是通过化学溶剂或清洁剂去除表面的污染物，如碱性溶液、有机酸溶液等。
在钢材表面去油脱脂工艺中，最常用的是化学法。
一般而言，常用的去油剂包括碱性去油剂、有机溶剂和表面活性剂等。
碱性去油剂是一种较为常见的去油剂，其主要成分为碱性物质和助剂，能够有效去除表面的油脂和污垢，但使用时需要注意避免与钢材表面长时间接触，以免影响其表面质量。
有机溶剂则是一种比较环保的去油剂，其通过溶解油脂的方式去除表面的污染物，常见的有机溶剂包括丙酮、酒精、醚类等。
有机溶剂可以有效去除一些难以去除的油脂和污垢，但其挥发性较大，容易造成环境污染，使用时需要做好防护措施。
除了选择适合的去油剂之外，还需要根据具体的工艺要求和钢材的表面情况选择合适的去油处理方法。
在进行去油脱脂处理时，需要注意以下几点：1. 确保设备和工具的清洁：在进行去油处理之前，需要确保喷嘴、槽槽等设备和工具的清洁，以免添加额外的污染物。
2. 控制去油工艺参数：在进行去油处理时，应根据钢材的材质和表面情况控制去油剂的浓度、温度、浸泡时间等参数，确保去油效果。
3. 检查表面质量：在去油处理完成后，需要对钢材表面进行检查，确保油脂和杂质已经完全清除，以免影响后续涂装和防腐处理的质量。
4. 做好环保措施：在进行去油处理时，应采取适当的环保措施，避免有害物质对环境和人体造成危害。
除油除锈二合一一、产品简介:天津市德森化工材料有限公司除油除锈二合一是由多种表面活性剂、除油助剂、除锈缓蚀剂等采用先进的生产工艺配制而成的。
能快速去除钢铁、不锈钢材料和制品产生的黄色锈迹，较重的氧化膜。
清洗后金属表面洁净，适用于钢铁处理前有锈工件的除油除锈。
二、适用材料:适用于所有钢铁、金属制品、钢管、等钢材表面锈层，积炭，油污。
三、优势:除油除锈速度快,安全，不腐蚀钢材。
操作简单，浸泡或用粗毛刷刷洗均可。
在较短的时间内溶解，脱落水垢、锈垢、藻类及沉积物。
四、产品特性：PH值：4外观：透明液体比重：1.10±0.05五、使用方法:1、喷涂使用方法：将原液装入喷壶或喷雾器中、直接喷涂在需除锈的钢材表面上待6-15分钟后，自然干燥后即可做进行下一步工艺。
2、浸泡使用方法：将需要除油除锈的钢铁件浸没在除油除锈二合一中，待锈迹及油污清洗干净后取出物件，自然干燥后即可做下一步工艺。
3、清洗槽可采用耐酸塑料槽、玻璃钢槽、低碳钢制造时需用PVC塑料内衬。
4、槽液的添加及维护：定期清理槽中的杂物及残渣（防止杂物及残渣降低槽液浓度），当工作液清洗能力下降时，补加新液即可恢复使用。
六、注意事项:1、本品为酸性，操作时应戴耐化学品手套。
2、当除锈效果明显下降，添加新液也不能达到原来的水平。
3、请勿使本品与眼睛接触，若不慎溅入眼睛，可提起眼睑，用流动清水或生理盐水冲洗干净并就医。
4、不可吞食本品，若不慎吞食，勿催吐，保持休息状态，及时进行医护。
包装:30公斤/桶、180公斤/桶。
本品应贮存于干燥、阴凉通风库房内，产品保质期为2年。
容器部件酸洗除锈作业标准
1.酸洗除锈流程：
超声波脱脂----水洗----四合一除锈剂除锈----水洗----表面钝化
3.操作流程
3.1将端板用铁丝绑牢，接管、弯头放在料架内，接管和弯头开口应朝下，以方
便药液流出。
3.2将工件吊至超声波脱脂池，开启超声波清洗机超声波发生器进行清洗，视工
件油污和锈蚀情况确定时间，端板一般浸泡10-20分钟，钢管浸泡30-60分钟。
3.3在夏天温度高的时候，超声波清洗机可以不用开启辅助电加热，温度低于
20℃时，应开启辅助电加热，调节水温至30-50℃。
3.4脱脂后的工件表面油污应完全祛除，钢管件内外表面的石墨和氧化层应清理
干净。
3.5在清水池一内浸泡2分钟，同时工件适当的摆动清洗掉脱脂的残液。
3.6将工件浸泡至除锈池，视工件表面锈蚀情况确定浸泡时间，端板一般浸泡
10-20分钟，钢管浸泡30-40分钟，重度锈蚀的钢管应加大浸泡时间。
3.7除锈处理后的工件表面应露出金属光泽，表面无锈蚀。
除锈后的工件浸泡至
清水池二内进行清洗，清洗时间不小于1分钟，清洗时应适当的摆动以去除残液。
3.8清洗完成的工件浸泡至钝化池做防锈处理，浸泡时间1分钟。
3.9做好防锈的工件存放时间较长，需要进行使用前检查，有返锈和被污染的工
件，需要按照原工艺再次进行除锈处理。
3.10将钝化好的工件用风扇吹干，转至下一道工位。
3.11除锈工作时应注意缓慢的吊装，每道工序的残液控干以后再转入下一道
工序以免污染药液。
3.12除锈工作时应注意佩戴好口罩和护目镜，以防药液溅入眼、口、鼻造成
身体损伤。
金属表面处理工艺流程金属表面处理工艺流程在金属加工过程中，金属表面处理是非常重要的一环。
它可以提高金属产品的耐腐蚀性能、增强其外观质量、延长其使用寿命，并为后续的加工工艺提供更好的基础。
金属表面处理工艺流程一般包括去油、除锈、除焊渣等环节。
本文将以镀锌工艺为例，详细介绍金属表面处理工艺流程。
镀锌，是指将锌层覆盖在金属表面，通过锌与空气中的氧反应，生成一层致密的氧化膜，形成一种不容易被腐蚀的保护层。
首先，我们需要进行去油处理。
去油是为了清洁金属表面的杂质，使其更易于与后续处理物质接触。
可以采用热碱浸泡、机械碰撞等方法进行去油处理。
去油后，我们需要进行除锈处理。
除锈是为了去除金属表面的铁锈，使其表面光滑、均匀。
常用的除锈方法有机械除锈、酸洗和电子除锈等。
其中，酸洗是最常用的方法。
酸洗可以用稀盐酸、硫酸、硝酸等酸溶液进行处理，使金属表面脱除氧化皮和污垢。
但要注意，酸洗后一定要对金属表面进行水洗处理，以防止酸洗液残留，对环境造成污染。
除锈处理后，我们需要对金属表面进行酸洗中和。
在酸洗中，金属表面会产生钝化，即金属表面形成一层致密的氧化膜，起到保护金属的作用。
钝化可以采用酸洗+碱洗+酸洗的方式进行中和处理，也可以采用磷酸钝化的方法进行处理。
磷酸钝化可以提高金属表面的抗腐蚀性能，并能增加与后续工艺的附着力。
中和处理完成后，金属表面应进行电镀处理。
电镀是一种将金属离子通过氧化还原反应在金属表面上沉积成金属层的方法。
在镀锌工艺中，我们通常采用电镀锌的方法。
电镀锌可以采用酸性镀液或碱性镀液进行处理。
酸性镀液在镀锌过程中能形成更薄而均匀的锌层，而碱性镀液则会形成较厚的锌层。
选择合适的电镀液取决于所需的镀层厚度和性能。
在电镀锌过程中，首先需要对金属进行预处理。
预处理包括清洗、活化、有机溶剂去油等环节。
而后进行零件镀液处理，即将金属浸入电镀液中进行沉积。
电镀液中的金属离子通过金属补充剂和沉积剂进行沉积。
在金属表面沉积完成后，需要进行冷水清洗、热水清洗等环节，去除镀液残留。
