火灾报警与消防联动控制系统火灾报警与消防联动控制系统是一种通过监测火灾报警信号，并将信号传输给消防设备进行联动控制的系统。
该系统具有高效、迅速的响应能力，可以及时发现火灾，并采取相应的措施防止火灾蔓延。
本文将详细介绍火灾报警与消防联动控制系统的原理、功能和应用。
火灾报警与消防联动控制系统的原理是基于火灾报警设备和消防设备之间的联动控制。
当火灾报警设备侦测到火灾时，会发出报警信号，将信号传输给消防控制中心。
消防控制中心接收到报警信号后，会自动启动消防设备进行联动控制，如启动喷水系统、电气系统断电等。
这样就能在火灾初期采取相应的措施，将火灾扑灭在萌发阶段，减少火灾的损失。
火灾报警与消防联动控制系统的功能主要包括火灾报警、联动控制和远程监控。
火灾报警功能是系统的核心功能，主要通过火灾探测器、手动火灾报警装置等设备侦测火灾并发出报警信号。
联动控制功能是指根据报警信号启动相应的消防设备，如自动喷水系统、疏散指示标志、防烟排烟系统等。
远程监控功能是指通过监控中心实时监控火灾报警设备和消防设备的状态，远程控制系统的开关机。
火灾报警与消防联动控制系统的应用十分广泛。
首先，该系统在商业建筑、工业厂房等场所的火灾防控十分重要。
这些场所人员密集，火灾风险较高，因此火灾报警与消防联动控制系统可以及时发现火灾，采取措施防止人员伤亡和财产损失。
其次，该系统在住宅小区、学校、医院等公共场所的火灾防控也十分重要。
这些场所需要保障人员的安全，所以火灾报警与消防联动控制系统可以及时报警，为人员的疏散提供帮助。
另外，火灾报警与消防联动控制系统也适用于大型公共交通设施，如地铁、机场等场所，可以将火灾防控的工作的效率最大化，保障人员的安全。
在未来的发展中，火灾报警与消防联动控制系统面临着一些挑战和机遇。
首先，随着科技的进步，新型的火灾探测技术将不断涌现，如红外线探测、热敏探测等，这些技术的应用将提高火灾报警的准确性和响应速度。
其次，随着人工智能和大数据技术的不断发展，火灾报警与消防联动控制系统将实现更加智能化的运行和管理，提高系统的效率和安全性。
消防工程
火灾自动报警系统及消防设施联动控制
一、组件的设置
组件名称距离、高度要求设置要求
手动火灾报警按钮≤30m
1.3～1.5m
1.每个防火分区至少设置一只手动火灾
报警按钮，宜设置在疏散通道或出入口处
2.列车上设置的手动火灾报警按钮，应设
置在每节车厢的出入口和中间部位
区域显示器 1.3～1.5m 每个报警区域宜设置一台，当一个报警区域包括多个楼层时，宜在每个楼层设置一台仅显示本楼层的区域显示器
火灾警报器＞2.2m 1.应设置在每个楼层的楼梯口、消防电梯前室、建筑内部拐角等明显部位，不宜与安全出口指示标志灯具设置在同一面墙上
2.≥60dB；在环境噪声大于60dB的场所，其声压级应高于背景噪声15dB
二、控制器的设置
三、火灾自动报警系统联动控制
四、其他消防设施联动控制。

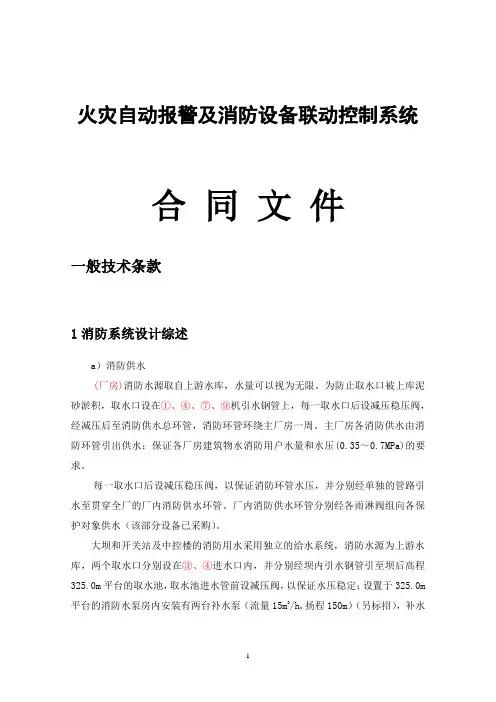

火灾自动报警及消防设备联动控制系统合同文件一般技术条款1消防系统设计综述a）消防供水(厂房)消防水源取自上游水库，水量可以视为无限。
为防止取水口被上库泥砂淤积，取水口设在①、④、⑦、⑨机引水钢管上，每一取水口后设减压稳压阀，经减压后至消防供水总环管，消防环管环绕主厂房一周。
主厂房各消防供水由消防环管引出供水；保证各厂房建筑物水消防用户水量和水压(0.35～0.7MPa)的要求。
每一取水口后设减压稳压阀，以保证消防环管水压，并分别经单独的管路引水至贯穿全厂的厂内消防供水环管。
厂内消防供水环管分别经各雨淋阀组向各保护对象供水（该部分设备已采购）。
大坝和开关站及中控楼的消防用水采用独立的给水系统，消防水源为上游水库，两个取水口分别设在③、④进水口内，并分别经坝内引水钢管引至坝后高程325.0m平台的取水池，取水池进水管前设减压阀，以保证水压稳定；设置于325.0m 平台的消防水泵房内安装有两台补水泵（流量15m3/h,扬程150m）（另标招），补水泵从取水池取水送至山顶消防水池，再通过Dg150的消防环管分别与坝顶消防管网及开关站管网连接；其高程和容量可保证水消防用户的水量和水压要求。
取水池内安装浮球阀，保证水池水位维持一定高度。
2台供水泵由安装于山顶消防水池中的水位控制器和水位信号器（各1支）自动控制，一台工作，一台备用；保证消防水池水位维持一定高度。
两个水池底部均设检修排水管和阀门。
b）室内消火栓的布置主厂房发电机层在每个机组段上、下游侧各设2个消火栓。
主安装场长58.0m，与发电机层同高，在主安装场上、下游侧墙上各设2个消火栓；副安装场长36.0m，与发电机层同高，在副安装场上、下游侧墙上各设1个消火栓。
主厂房母线层、水轮机层在每个机组段上、下游侧各设1个消火栓。
c）室内灭火器的布置在主厂房发电机层主副安装场各布置4具MFAT25推车式干粉灭火器，发电机层每个机组段的楼梯出入口处布置4具MFA6干粉灭火器，共布置有76具MFA6干粉灭火器。
火灾自动报警及消防联动控制系统设计要求（一）,设置集中型火灾自动报警系统,系统由火灾声光警报器、消防应急广播、消防专用电话、消防控制室图形显示装置、火灾报警控制器、消防联动控制器等组成。
（二）自动报警系统设计：(1)火灾自动报警控制系统；(2)非消防电源切除控制；（三）系统设备：(1)采用集中型报警控制系统。
消防自动报警系统按二总线树形设计。
消防控制室独立设于本建筑室外,消防控制设备采用汉字液晶显示火灾报警联动控制器系统。
该系统集联动、报警为一体，本楼体内的感烟感温探测器及手动报警按钮均可混接在总线上。
所有接在总线上的探测器及控制模块均无极性。
任一台火灾报警控制器所连接的火灾探测器、手动火灾报警按钮和模块等设备总数和地址总数均不应超过3200点，其中每一总线回路连接设备的总数不宜超过200点，且应留有不少于额定容量10％的余量；任一台消防联动控制器地址总数或火灾报警控制器（联动型）所控制的各类模块总数和不应超过1600，每一联动总线回路连结设备的总数不宜超过100点，且应留有不少于额定容量10％的余量。
系统总线上应设置总线短路隔离器，每只总线短路隔离器保护的火灾探测器、手动火灾报警按钮和模块等消防设备的总数不应超过32点；总线穿越防火分区时，应在穿越处设置总线短路隔离器。
本集中报警控制系统与总线联接的感烟感温探测器、感烟探测器、手动报警按钮、均带地址编码，故任一元件动作，均可从消防控制室的智能火灾报警控制器或楼层报警显示器上得到确切的位置显示并进行自动报警。
消防控制室设置有显示消防水池水位的装置，其同时具有最高和最低水位报警功能。
消防专用电话网络应为独立的消防通信系统。
消防控制室设置有可直接报警的119外线电话总机。
多线制消防专用电话系统中的每一电话分机应与总机单独连接。
除在手动报警按钮处设置直通对讲电话插孔外,电梯机房、灭火控制系统操作处及其它与消防联动控制有关且经常有人值班的机房应设置消防直通对讲电话分机。
火灾自动报警及消防联动控制系统简介火灾自动报警及消防联动控制系统是指一种集火灾自动报警系统和自动灭火系统为一体的设备系统。
该系统能够自动感知火灾发生，及时报警，同时能够自动启动自动灭火系统进行灭火，从而尽可能减少火灾的损失和人员伤亡。
火灾自动报警及消防联动控制系统主要包括三个部分：火灾自动报警控制器、自动灭火控制器以及联动控制器。
以下分别介绍这三个部分。
1. 火灾自动报警控制器：火灾自动报警控制器是火灾自动报警及消防联动控制系统的核心设备之一。
它能够自动感知周围环境中的火灾信号，并将报警信号传输到消防控制中心，同时控制各个防火分区的声光报警设备及安全疏散系统。
火灾自动报警控制器主要由控制器主板、监控软件、通信模块等组成。
其优点是能够进行精准监测和自动处理，极大地提高了防范火灾的效率。
2. 自动灭火控制器：自动灭火控制器是指通过自动感知火灾，并自动启动灭火设备进行灭火的装置。
它可以根据火灾的情况进行自动控制，并开启相应的灭火装置。
自动灭火控制器一般由感应器、灭火设备、控制器等组成。
其优点是可以快速、准确地对火灾进行响应，可以迅速灭火，有效地避免火势的蔓延。
3. 联动控制器：联动控制器是指连接火灾自动报警控制器和自动灭火控制器的设备，它通过控制系统中各个设备的联动功能，能够在火灾发生时自动启动自动灭火系统，从而快速地灭火锁定火源。
联动控制器一般由自动控制装置、联动信号处理装置、操作人机界面等组成。
通过以上三个部分的组合使用，火灾自动报警及消防联动控制系统可以实现自动检测、自动报警以及自动灭火等功能。
其优点是精准、高效地诊断火灾的情况，并能够迅速响应和处置火灾事态，有效地保护人员的生命安全和财产安全。
因此，火灾自动报警及消防联动控制系统是现代消防安全设备中的关键装备之一。
一、火灾自动报警系统的基本模式1、区域报警系统：由火灾探测器、手动火灾报警按钮、火灾声光报警器及火灾报警控制器等构成，适用于仅需要报警，不需要联动自动消防设备的小型建筑等单独使用。
2、集中报警系统：由火灾探测器、手动火灾报警按钮、火灾声光报警器、消防应急广播、消防专用电话、消防控制室图形显示装置、火灾报警控制器、消防联动控制器等组成，适用于不仅需要报警，同时需要联动自动消防设备，且只设置一台具有集中控制功能的火灾报警控制器和消防联动控制器的高层宾馆、商务楼、综合楼等建筑使用，设置一个消防控制室。
3、控制中心报警系统：由设置在消防控制室的集中报警控制器、消防控制设备等组成，适用于大型建筑群、超高层建筑，可对建筑中的消防设备实现联动控制和手动控制，设置两个及以上消防控制室。
二、火灾自动报警及消防联动控制系统的组成及功能1、火灾探测部分（1）火灾探测器1）感烟探测器：利用火灾发生时产生的大量烟雾，通过烟雾敏感元件检测并发出报警信号的装置。
常用的有离子感烟式和光电感烟式，又可分为点型和线型。
2）感温探测器：利用火灾时气温的集聚升高，通过温度敏感元件使探测器动作发出报警信号。
按动作原理分有差温式和定温式，按结构分有点型和线型等。
3）感火焰探测器：利用火灾时火焰产生的红外光、紫外光，作用在光敏元件上，从而发出电信号，实现火灾报警。
4）可燃气体探测器：通过可燃气体敏感元件检测出可燃气体的浓度，当达到给定值时，发出报警信号。
（2）输入模块输入模块将所配接的触点型探测装置（水流指示器、湿式报警阀等）的开关量信号转成二总线报警控制器能识别的数码信号，提供一个地址码。
（3）手动报警按钮手动报警按钮是人工确认火灾后，手动输入报警信号的装置。
操作方式有手动按碎、手动击打和手动按下等。
（4）火灾自动报警控制器火灾自动报警控制器在火灾自动报警系统中，为火灾探测器供电，接收探测点火警电信号，以声、光信号发出火灾报警，同时显示及记录火灾发生的部位和时间，并向联动控制器发出联动信号，是整个火灾自动报警系统的指挥中心。

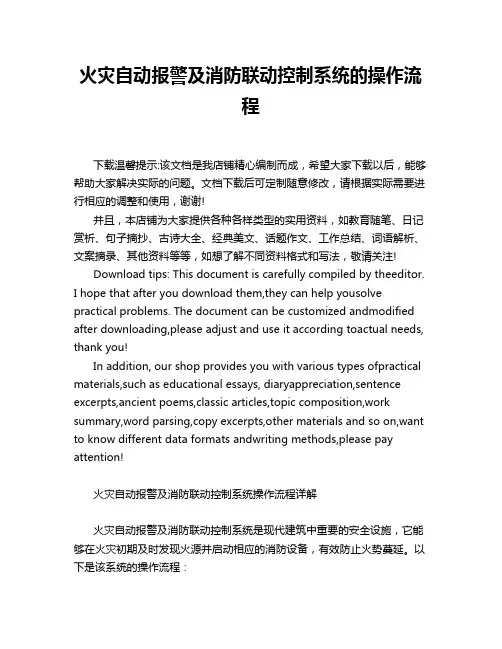

火灾自动报警及消防联动控制系统的操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!火灾自动报警及消防联动控制系统操作流程详解火灾自动报警及消防联动控制系统是现代建筑中重要的安全设施，它能够在火灾初期及时发现火源并启动相应的消防设备，有效防止火势蔓延。
火灾自动报警与消防联动控制系统设计1 系统设计现代建筑消防设计的范围很广。
随着建筑规模和功能的不断扩大，控制项目也越来越多，越来越复杂。
因此在现代化的建筑设施中，建筑消防系统必须尽可能采用迅速可靠的控制方式，使火灾损失减少到最低限度。
90年代以来，火灾报警随着智能化火灾探测技术的发展，总线制开关量，模块化的火灾自动报警系统技术也逐渐趋于成熟。
这种模式的火灾自动报警及消防联动控制系统不仅降低了火灾误报的概率和工程造价，而且也简化了操作程序，提高了控制的速度和可靠性。
由于消防系统涉及到多个专业的配合，火灾自动报警系统的设计也必须做到事先有充分的调查。
《中华人民共和国消防条例》规定：消防工作实行“预防为主，防消结合”的方针。
“预防为主，防消结合”是我国人民长期以来与火灾作斗争的经验总结。
我国古代文献上早就有“防患于未然”的记载，也就是说要在事故和灾害尚未发生之前就要设法加以预防。
我国农村也很早就流传“灶前清，水缸满”的谚语。
灶前治，就是为了防止发生火灾；水缸满，则也兼有要做好灭火准备工作的意思。
这两句话可以说是体现了防消结合的精神。
预防为主，就是要大家把防火工作放在首位。
因为，一旦发生了火灾，即使被及时扑灭，也仍会造成不同程度的损失，产生不良的影响。
因此，我们首先要千方百计地做好防火工作，从根本上防止火灾的发生。
从以往所发生的火灾来看，尽管直接原因多种多样，但主要还是由于人们思想麻痹，缺乏消防知识引起的。
例如违章操作，违章用火，吸烟不慎等，只要人们提高防火警杨性，懂得消防知识，并采取一些有效的预防措施，则极大多数火灾都是可以防止的。
做好了防火工作，能减少火灾事故，但是，由于人们认识水平和客观条件的限制，要完全避免火灾也是不可能的。
因此，在做好防火工作的同时，还必须做好灭火的准备工作，否则，一旦发生火灾事故，就会手忙脚乱，无法对付，造成不应有的损失。
“防”和“消”，是与火灾作斗争的两个基本手段。
既要把防火工作放在首位，也不能忽视灭火准备工作。
火灾报警及消防控制系统安装作业指导书
编号：
火灾报警及消防控制系统安装作业指导书
1材料设备要求
●各种探测器、报警器的主要技术指标及其功能，应符合设计及使用要求，并有合格证。
●区域报警器的主要技术指标及其功能，应符合设计及使用要求，并有产品合格证。
●集中报警器的主要技术指标及其功能，应符合设计及使用要求，并有产品合格证。
●绝缘导线：
1)火灾自动报警系统的传输线路应采用铜芯绝缘导线或铜芯电缆其电压等级不应小于交
流电压250V，并有合格证。
2)火灾自动报警系统的线芯截面选择除满足自动报警装置技术条件外，还应满足机械强度
的要求。
绝缘导线、电缆线芯按机械强度的要求的最小截面不应小于表九的数值。
表九
●、终
端电阻。
6.7.2主要机具
●克丝钳、一字改锥、十字改锥、电工刀、尖嘴钳、剥线钳。
●万用表、兆欧表、高凳、升降车（或临时搭架子）、工具袋等。
3作业条件
●土建装修及油漆浆活全部完毕。
●管线、导线、预埋盒全部做好。
●导线经过绝缘电阻测试符合国家规范要求，并编号完毕。
4操作工艺
●布线要求：
1)火灾自动报警系统传输线路采用绝缘导线时，应采取金属管、封闭式金属线槽等保护方
式进行布线。
2)消防控制。
通讯和警报线路应穿金属保护管，并应暗敷在非燃烧体内，保护层厚度不小
于30mm；如果必须明敷，应在金属管上采取防火保护措施。
3)不同系统、不同电压、不同电流类别的线路不应穿于同一根管内或同一槽孔内。
4)横向敷设的报警系统传输线路如采用穿管布线时，不同防火分区的线路不应穿入同一根
管内。
5)弱电线路的电缆竖井应与强电线路的电缆竖井分别设置。
6)火灾探测器的传输线路应选择不同颜色的绝缘导线，同一工程中相同线别的绝缘导线颜
色一致，接线端子应有标号。
探测器的“+”线应为红色；“-”线应为兰色。
7)穿管绝缘导线或电缆的总截面积不应超过管内截面积的40%。
8)敷设于封闭线槽内的绝缘导线或电缆的总截面积不应大于线槽净截面积的50%。
9)布线使用的非金属管材、线槽及其附件均应采用阻燃材料制成。
●探测器安装要求：
1)在宽度小于3m的内走道顶棚上设置探测器时应居中安装，距离不应超过15m，探测器
至端墙的距离不应大于探测器安装间距的1/2。
2)探测器至墙壁、梁边的水平距离不应小于0.6m。
3)探测器周围0.5m内不应有遮挡物。
4)探测器至空调送风口的水平距离不应小于1.5m。
5)探测器应水平安装，如果必须倾斜安装，倾斜角度不应大于45度。
6)在电梯井、升降机井设置探测器时，应将探测器安装在井道上方的机房顶棚上。
7)下列场所可不设火灾探测器：厕所、浴室等潮湿场所；不能有效探测火灾的场所；不便
于使用、维修的场所（重点部位除外）。
●报警器安装要求：
1)区域报警器：报警区域内每个防火分区应至少设置一个手动火灾报警按钮，从一个防火
分区内任何位置到最邻近的一个手动火灾报警按钮的步行距离不应大于30m；手动火灾报警按钮应设置在明显和便于操作的位置，距地面高度为 1.5m，同时应有明显标志。
区域报警器一般安装在值班室和保卫室内。
2)集中报警器：竖向的传输线路应采用竖井敷设，每层竖井分线处应设端子箱，端子箱内
最少有7个分线端子，分别作为电源复线、故障信号线、火警信号线、自检线、区域号线、备用1和备用2分线。
●消防控制设备安装：
1)如采用槽钢作基础时，应先将槽钢除锈，并刷防锈漆，根据设计要求安装在基础地面上。
找平、固定，焊好地线。
2)固定在混凝土基础台上时，应配合土建将地脚螺栓找准埋好。
3)区域和集中报警器总控盘（柜）在安装前应先检查盘（柜）型号是否按设计图要求排列。
4)联接盘（柜）内的控制线：各回路的干线均应对号入座，同时接入有明显标志及绝缘保
护的220V电源线及各盘（柜）内的蓄电池装好。
5)有的产品应注意回路电阻是否满足要求。
●统调验收
5质量标准
●保证项目：
1)感温、感烟等探测器根据保护部位的不同分为一、二、三级；探测器分防水型和不防水
型，安装时必须按设计图要求加以区别。
必须达到盒口周边无破损，探测器接线正确，外观无损伤和无浆活污染，牢固可靠，并采取防尘和防潮措施。
检验方法：观察检查。
1)端子箱安装可参照配电箱安装工艺标准，导线的压接必须达到牢固可靠，线号正确齐全。
检验方法：观察检查。
1)区域报警柜（盘）安装可参照配电柜（盘）安装工艺标准执行。
2)消防控制设备的布置应符合下列要求：
a)单列布置时，盘前操作距离不应小于1.5m；双列布置时，盘前操作距不应小于2m；
b)在值班人员经常工作的一面，控制盘至墙的距离不应小于3m；
c)盘后维修距离不应小于1m；
d)控制盘排列长度大于4m时，控制盘两端应设置宽度不小于1m的通道。
检验方法：观察和尺量检查。
基本项目：
1）探测器
a)探测器的安装倾斜角不能大于45度，大于45度时应采取措施时探测器成水平安装。
b)活动地板下的探测器应做独立支架固定，不允许直接安装在活动地板下或倒置安装在基
础地面上。
c)安装在轻钢龙骨吊顶活动式（插板式）吊顶下面的探测器的盒必须与顶板生根固定好，
再安装探测器。
2）端子箱内各回路电缆排列整齐，线号清楚，导线绑杂成束，端子号相互对应，字迹清晰。
3）消防控制室内柜（盘）接地电阻值应符合下列要求：
a)工作接地电阻值小于4Ω。
b)采用联合接地时，接地电阻值应小于1Ω。
c)当采用联合接地时，应用专用接地干线由消防控制室引至接地体。
专用接地干线应用铜
芯绝缘导线或电缆，其线芯截面积不应小于16平方mm。
d)由消防控制室接地极引至各消防设备的接地线应选用铜芯绝缘软线，其线芯截面积不应
小于4平方mm。
e)柜（盘）除设计有特殊要求外，一般都应按以上要求执行，地线压接应牢固可靠，并有
防松垫圈。
f)各路导线接头正确牢固，编号清晰，绑杂成束。
●允许偏差项目
1)基础型钢顶部平直程度每米允许偏差1mm；全长允许偏差5mm。
2)柜（盘）安装每米垂直度允许偏差1.5mm，盘顶平直程度相邻两盘允许偏差2mm，成排
盘顶部允许偏差5mm。
3)盘面平整度相邻两盘允许偏差1mm，或排盘面允许偏差5mm。
4)盘面接缝允许偏差2mm。
检验方法：用拉线、尺量、塞尺检查。
6成品保护
●安装探测器及手动报警器时应注意保持吊顶、墙面的清洁。
安装后应采取防尘和防潮措
施，配有专用防尘罩的应及时装上，具有探测器防护盖的应在调试前上好，调试时再拧紧探头。
●端子箱安装完毕后应注意箱门上锁，保护箱体不被污染。
●柜（盘）除采取防尘和防潮等措施外，最好及时将房门上锁，以防止设备损坏和丢失。
7应注意的质量问题
●探测器及手动报警器的盒子有破口，盒子过深及安装不牢固现象：应将盒子口收平齐，
安装应牢固，如有不合格现象应及时修复好。
●导线编号混乱，颜色不统一：应根据产品说明书的要求，按编号进行查线，并将标注清
楚的异形端子编号管装牢，相同回路的导线应颜色一致。
●导线压接松动，反圈，绝缘电阻值偏低：应重新将压接不牢的导线压牢固，反圈的应按
顺时针方向调整过来，绝缘电阻值低于标准电阻值的应找出原因，否则不准投入使用。
●安装位置距墙、吊顶不符合要求：应按消防规范规定执行。
●探测器与灯位、通风口等部位互相干扰：应同设计人员及有关方面进行协商解决。
●端子箱固定不牢固，暗装箱贴脸四周有破口、不贴墙：应重新稳装牢固，贴脸破损进行
修复，损坏严重应重新更换。
与墙贴不实的应找一下墙面是否平整，修平后再稳装端子箱。
●压接导线时，应测各回路绝缘电阻。
●基础槽钢不平，超过允许偏差：槽钢安装前应调直，刷好防锈漆，配合土建施工时，找
好水平后固定。
●柜、盘、箱的平直度超出允许偏差：应及时纠正。
●柜（盘）、箱的接地导线截面积不符合要求、压接不牢：应按要求选线，并压接好，做
明显接地标志。
●探测器、柜、盘、箱等被浆活污染：应将其清理干净。
●运行中出现误报：应检查接地电阻值是否符合要求，是否有虚接现象，直到调试正常为
止。
●
●
●
●
