流浆箱

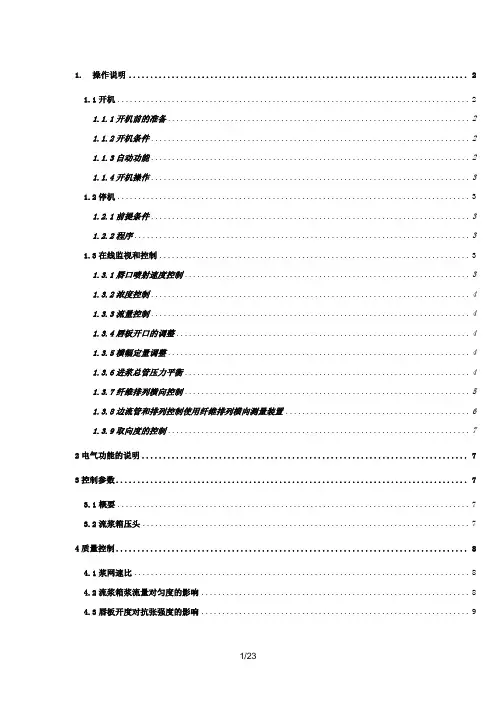

1.操作说明 (2)1.1开机 (2)1.1.1开机前的准备 (2)1.1.2开机条件 (2)1.1.3自动功能 (2)1.1.4开机操作 (3)1.2停机 (3)1.2.1前提条件 (3)1.2.2程序 (3)1.3在线监视和控制 (3)1.3.1唇口喷射速度控制 (3)1.3.2浓度控制 (4)1.3.3流量控制 (4)1.3.4唇板开口的调整 (4)1.3.5横幅定量调整 (4)1.3.6进浆总管压力平衡 (4)1.3.7纤维排列横向控制 (5)1.3.8边流管和排列控制使用纤维排列横向测量装置 (6)1.3.9取向度的控制 (7)2电气功能的说明 (7)3控制参数 (7)3.1概要 (7)3.2流浆箱压头 (7)4质量控制 (8)4.1浆网速比 (8)4.2流浆箱浆流量对匀度的影响 (8)4.3唇板开度对抗张强度的影响 (9)5流浆箱的维护保养 (9)5.1清洗流浆箱表面 (9)5.1.1清洗挡板和上唇板前沿 (9)5.2清洗 (9)5.2.1清洗程序 (10)5.2.2使用清洗工具清洗唇口 (10)5.2.3使用手工喷水管清洗唇口 (10)5.2.4清洗压力平衡室、管束、湍流发生器 (10)5.2.5用化学药品清洗流浆箱 (11)5.2.6清洗漂片 (11)6缺陷和故障的处理 (11)6.1纸的质量缺陷 (12)6.2流浆箱的操作 (15)6.3故障的一般处理和进一步检查 (22)一.流浆箱1.1开机前的准备和检查检查以下内容：●短循环系统槽内是否有水；●供泵子和压力筛的密封水是否开启；●流浆箱清洗喷淋管是否开启；●所有的清洗孔和检查孔是否关闭；●上唇板是否在其正常运行位置；●润滑喷淋管是否开启；●热补偿系统是否开启1.2开机条件1．上浆泵只能在短循环系统运行后才能开启；2．上浆泵只能在稀释循环系统运行并且压力已稳定后才能开启；3．上浆泵只能在成型部已开始运行时才能开启。

1.3自动功能1．当稀释水泵开启时，稀释水总管回流阀会自动开启到设定位置；当水泵关闭时，该阀门会自动关闭。

22
辊径
• 流道的浆位高度或流道尺寸 • 挠度不超过0.5mm
开孔率
• 愈靠近喷浆口处，开孔率越大 ； • 车速越高，开孔率越大
孔辊的孔径
• 14-25mm，短纤维取小值
匀浆辊的回转方向
• 防止纤维沉积 • 使匀浆辊自行清洗 • 对唇口匀浆辊而言，辊靠近箱底侧对浆流方向作逆向运动
匀浆辊的速度3－4、4－4.5、4.5－5
加速比
• 加速比太大，流速过高，分布不均； • 加速比太低，则易挂浆堵孔； • i=2-3时，支管喷浆与总管垂直，取为2.1
17
管束
工作原理：纸料在小管子流动，摩擦作用 在管壁形成湍动。管子的端部是缓慢扩大 的，能产生更微细的强度大的湍动。
18
堰板
15
阶梯扩散器
工作原理
纸料分成多股细小浆流，分级扩大，浆流断面突然扩大， 出现低压区，产生回流，形成一个封闭的小涡流，与主流 有速度差，产生剪切力（高强度微湍动），纸料通过后， 各股浆流又汇合，消除边界层效应的影响。
16
影响浆流匀整的因素
阶梯的段数
• 一般取3段 • 第一段按孔板参数选取
各段孔的长度
2
流浆箱的任务
向纸机网部均匀地分布纸料，稳定的，没有 扰动、横流和大的涡流。
能良好的分散纤维 ，防止纤维絮聚。 提供适当的上网浆速，合适的浆网速比。
3
流浆箱的结构
布浆器：总管、布浆元件、稀释水浓度控制系统
• 作用：沿着纸机全宽提供压力、流速、流量均一的纸料
整流系统：堰池、整流元件、湍流发生器
结合式：
• 结合二者的优点，可产生微湍动， 不挂浆，垂直堰板可上 下水平调节，控制着网点和脱水量，可用于中高速纸机。

堰 板

作用
• 使纸料以一定的速度和角度上网； • 唇口开度可调； • 控制纸料稳定性及其湍动强度和规模。
形式和特点

收敛式：
• 用于400m/min以下的中低速造纸机。 • 操作方便，调节灵活

垂直式：
• 结构较简单，调节方便，横幅定量误差小(1～2g)容易挂 浆，喷射角大，脱水量大，影响匀度。 • 可用于气垫式流浆箱，可用于高、中、低速造纸机。
影响浆流匀整的因素

阶梯的段数
• 一般取3段 • 第一段按孔板参数选取

各段孔的长度
• 长径比分别为3－4、4－4.5、4.5－5

加速比
• 加速比太大，流速过高，分布不均； • 加速比太低，则易挂浆堵孔； • i=2-3时，支管喷浆与总管垂直，取为2.1
管束

工作原理：纸料在小管子流动，摩擦作用 在管壁形成湍动。管子的端部是缓慢扩大 的，能产生更微细的强度大的湍动。
半水力式流浆箱

用于车速450－900 m/min纸机
水力式流浆箱

用于车速大于900m/min纸机
流浆箱的主要部件
堰池和整流装置


作用：根据车速要求，提供与网速相适应 的静压头，并借助匀整元件对纸浆进行匀 整并产生适当的湍动，以分散纸浆中的纤 维絮聚物，稳定浆流，保证上网纸浆均匀 分布。 整流元件：孔板、匀浆辊、阶梯扩散器、 湍流器、飘片
流浆箱的任务



向纸机网部均匀地分布纸料，稳定的，没有 扰动、横流和大的涡流。 能良好的分散纤维 ，防止纤维絮聚。 提供适当的上网浆速，合适的浆网速比。
流浆箱的结构

布浆器：总管、布浆元件、稀释水浓度控制系统

应用于夹网造纸机或车速 较高的新型长网造纸机或
圆网造纸机
满流气垫 在一般满流式流浆箱的基础上，增设气垫稳定室和溢 结合式 流装置，可以稳定箱内纸浆压力，消除脉动和排除泡 沫
应用于夹网造纸机和车速 较高的长网造纸机
多层水力 沿着流浆箱的Z向（竖向），将流浆箱的布浆器和整 目前这种流浆箱只用于夹
流单元分割成若干独立的单元（一般分2-3个单元）， 网造纸机
6/13/2019 10:34 AM
18
四、流浆箱的结构
6/13/2019 10:34 AM
19
四、流浆箱的结构
脉冲罐目的： 在上网案之前切断进浆泵到流 浆箱之间的高脉冲，从而稳定 上网；
脉冲罐原理： – 通过调节压缩空气的压力控 制脉冲罐的液位 – 通过筛板扰动减少罐内脉冲
6/13/2019 10:34 AM
6/13/2019 10:34 AM
40
四、流浆箱的结构
边缘流量通道用来调整纤维的边缘定向，同时它也可以提高纸幅的运行性。
通过唇板通道边缘的额外浆料供给，我们可以调整喷射角来优化紊乱的纤维。
边缘流量通道的浆流通过喷射方向来改变纸机横幅的浆料。
这种影响在精密、快速线形喷射流的纸机上更加明显。不要将边缘流量通道用来控制
39
四、流浆箱的结构
执行器
稀释水阀
1、IQDilution 是稀释水阀控制系统，用于浆料横幅控制的。通过调节整个横幅上 的稀释水阀，可以就地控制浆的浓度。 2、稀释水阀上电动执行机构的设定值是从QCS质量控制系统中得到的，该值用来 优化浆料横幅。稀释水阀可以通过控制画面手动操作。 3、系统是由智能执行器，总线箱，电源箱，空气密封箱和执行器服务元件组成。
