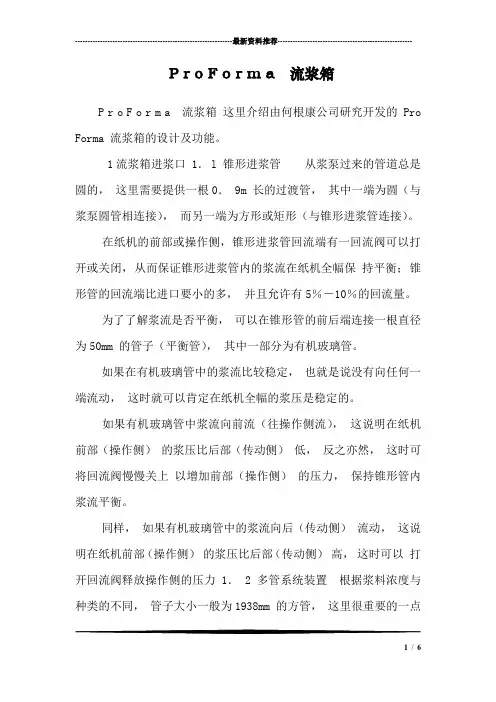

---------------------------------------------------------------最新资料推荐------------------------------------------------------P r o F o r m a 流浆箱P r o F o r m a 流浆箱这里介绍由何根康公司研究开发的 Pro Forma 流浆箱的设计及功能。
1流浆箱进浆口 1． l 锥形进浆管从浆泵过来的管道总是圆的，这里需要提供一根0． 9m 长的过渡管，其中一端为圆（与浆泵圆管相连接），而另一端为方形或矩形（与锥形进浆管连接）。
在纸机的前部或操作侧，锥形进浆管回流端有一回流阀可以打开或关闭，从而保证锥形进浆管内的浆流在纸机全幅保持平衡；锥形管的回流端比进口要小的多，并且允许有5％－10％的回流量。
为了了解浆流是否平衡，可以在锥形管的前后端连接一根直径为50mm 的管子（平衡管），其中一部分为有机玻璃管。
如果在有机玻璃管中的浆流比较稳定，也就是说没有向任何一端流动，这时就可以肯定在纸机全幅的浆压是稳定的。
如果有机玻璃管中浆流向前流（往操作侧流），这说明在纸机前部（操作侧）的浆压比后部（传动侧）低，反之亦然，这时可将回流阀慢慢关上以增加前部（操作侧）的压力，保持锥形管内浆流平衡。
同样，如果有机玻璃管中的浆流向后（传动侧）流动，这说明在纸机前部（操作侧）的浆压比后部（传动侧）高，这时可以打开回流阀释放操作侧的压力 1． 2多管系统装置根据浆料浓度与种类的不同，管子大小一般为1938mm 的方管，这里很重要的一点1 / 6就是管子为方管而不是圆管（我们将锥形进浆管的原理应用到了多管系统装置上）。
如果空间允许，多管装置可以水平方向离开锥形进浆管；如果流浆箱靠近墙而空间不够，多管装置可以垂直方向离开锥形进浆管。
考虑到每年要对多管装置进行彻底清洗，我们在锥形进浆管上安装了可以迅速打开的清洗门以便对多管装置进行彻底清洗。
气垫式流浆箱结构说明及性能特点本流浆箱由方锥管装置、匀浆辊装置、上唇板调节装置、箱体、控制系统、喷雾装置、气路系统等部分组成。
1、方锥管装置方锥管采用单程总管进浆，三台阶孔板布浆。
方锥管由大方圆管、方锥管、小方圆管组成。
方锥管配有压力平衡管，方锥管段可方便翻下清洗；台阶孔板材质为有机玻璃；方锥管材质为不锈钢（304）。
大方圆管和小方圆管均带有配对法兰。
2、匀浆辊装置匀浆辊装置由唇口匀浆辊和喉部匀浆辊组成；匀浆辊直径Φ219、开孔率喉部匀浆41％, 唇口匀浆辊46％。
匀浆辊由定制优质冷轧不锈钢管（304）制成，双螺旋线排列；匀浆辊传动采用百线针轮减速器，可在9～50转/分之间按工艺要求无级变速。
3、上唇板调节装置上唇板调节装置由上、下唇板、横梁、粗调及微调机构和大小转轴等组成。
上唇板采用单关节调节机构；喷浆采用结合式唇口，设有横向平直且弹性良好的垂直小唇板，进一步改善浆料分布。
垂直小唇板配有小间距（约115mm）精密微调，百分表显示值0.01mm，可精确调整；上唇板开度调节采用蜗轮蜗杆结构；下唇板采用优质不锈钢（316L）加工，箱内无螺孔；垂直小唇板采用优质不锈钢（316L）加工；唇口两侧配有鳃流孔，以调节纸幅两边定量，鳃流孔带配对法兰。
4、箱体流浆箱底座采用Q235A,上覆镜面板；箱体前后墙板、两侧墙板均由不锈钢板（304）加工；操作侧墙板配有视镜，以便观察浆料流态；5、后墙板配有人孔装置；箱体配有前墙溢流，溢流孔带配对法兰及接管；箱体内与浆料接触部分均经精细抛光，确保不挂丝不挂浆。
外表面整洁；唇口部分和台阶孔板后段均带有清洗孔，以方便流浆箱清洗。
6、喷雾装置流浆箱内配有旋转式专有喷嘴的喷雾装置，喷雾装置进口处配有过滤器气路系统流浆箱的气垫式压力由气路系统直接供给，鼓风机采用变频调速，由控制系统控制。
水力式流浆箱1、浆料自圆锥管总管进浆。
全幅方向等速、等压经束管布浆。
圆锥总管、管束和混和室构成布浆整流系统。

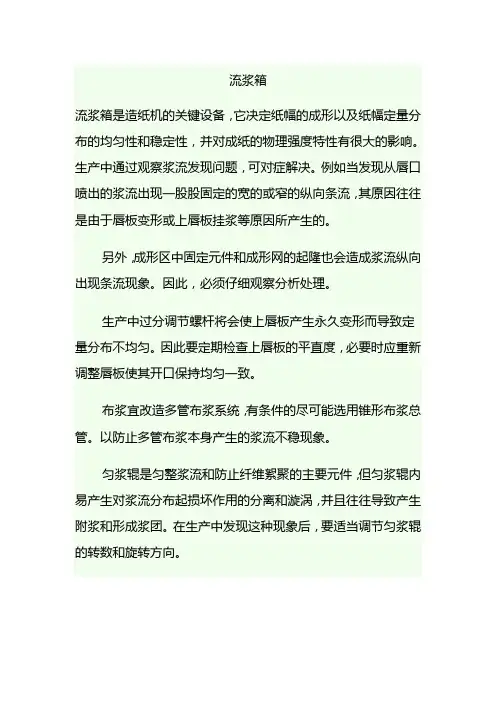

流浆箱流浆箱是造纸机的关键设备，它决定纸幅的成形以及纸幅定量分布的均匀性和稳定性，并对成纸的物理强度特性有很大的影响。
生产中通过观察浆流发现问题，可对症解决。
例如当发现从唇口喷出的浆流出现一股股固定的宽的或窄的纵向条流，其原因往往是由于唇板变形或上唇板挂浆等原因所产生的。
另外，成形区中固定元件和成形网的起隆也会造成浆流纵向出现条流现象。
因此，必须仔细观察分析处理。
生产中过分调节螺杆将会使上唇板产生永久变形而导致定量分布不均匀。
因此要定期检查上唇板的平直度，必要时应重新调整唇板使其开口保持均匀一致。
布浆宜改造多管布浆系统，有条件的尽可能选用锥形布浆总管。
以防止多管布浆本身产生的浆流不稳现象。
匀浆辊是匀整浆流和防止纤维絮聚的主要元件，但匀浆辊内易产生对浆流分布起损坏作用的分离和漩涡，并且往往导致产生附浆和形成浆团。
在生产中发现这种现象后，要适当调节匀浆辊的转数和旋转方向。
对于那些效果差的系统，匀浆辊的转向最好与流浆箱底部浆流的流向相反，否则有相当一部分浆流将沿着底部通过，从而造成严重的不均匀。
保持流浆箱的清洁，是流浆箱操作中的重要工作。
由混入空气的泡沫积附在流浆箱的流道或上唇板上是一种很普遍的现象，当浆流速度大于!" #$% &时可基本解决水式流浆箱这种问题。
气垫式或开式流浆箱内所形成的滞留区会产生积浆从而造成清洁问题，可以通过调节匀浆辊的转速和方向来清除。
在安装唇板时应仔细检查接缝处并保证其平直，以防在不平处积浆或挂浆。
另外，浆料和其中的药品会逐渐附积在流浆箱表面，所以必须定期刷洗流浆箱。
流浆箱唇板开度的计算H=上网纸料的流量/{60X车速/（唇板宽度*克重简单公式B=（克重/上浆浓度）X1.3-1.5公式比较复杂，总体说与（定量/浓度）成正比！还与纸的横向收缩率、冲边宽度、网部纤维流失率（出网湿纸浓度、白水浓度）、浆网速比、网车速比、喷浆系数相关！也就是开度×宽度×流速＝喷浆流量＝绝干总量/上网浓度。
