GB50242-2002 建造给排水及采暖工程施工质量验收规范前言本规范是根据我部建标[1996]4 号文件精神，由辽宁省建设厅为主编部门，沈 阳市城乡建设委员会为主编单位，会同有关单位共同对《采暖与卫生工程施工及验 收规范》GBJ242-82 和《建造采暖卫生及煤气工程质量检验评定标准》GBJ302-88 修 订而成的。
在修订过程中，规范编制组开展了专题研究，进行了比较广泛的调查研 究，总结了多年建造给水、排水及采暖工程设计、材料、施工的经验，按照"验评分 离、强化验收、完善手段、过程控制"的方针，进行全面修改，增加了建造中水系统 及游泳池水系统安装、 换热站安装、低温热水地板辐射采暖系统安装以及新材料(如: 复合管、塑料管、铜管、新型散热器、快装管件等)的质量标准及检验方法，并以多 种方式广泛征求了全国有关单位的意见，对主要问题进行了反复修改，于2001 年8 月经审查定稿。
本规范主要规定了工程质量验收的划分，程序和组织应按照国家标准《建造工 程施工质量验收统一标准》 GB50300 的规定执行； 提出了使用功能的检验和检测内 容；列出了各分项工程中主控项目和普通项目的质量检验方法。
本规范将来可能需要进行局部修订，有关局部修订的信息和条文内容将刊登在 《工程建设标准化》杂志上。
本规范以黑体字标志的条文为强制性条文，必须严格 执行。
为了提高规范质量，请各单位在执行本规范的过程中，注意总结经验、积累 资料，随时将有关的意见和建议反馈给沈阳市城乡建设委员会、国家标准《建造给 水排水及采暖工程施工质量验收规范》管理组(地址:沈阳市和平区总站路115 号建筑大厦8F ，邮政编码:110002，EMAIL:)本规范主编单位:沈阳市城乡建设委员会本规范参编单位:中国建造东北设计研究院沈阳山盟建设(集团)公司辽宁省建造设计研究院沈阳北方建设(集团)公司中国建造科学研究院哈尔滨工业大学总则，以供今后修订时参考。
(全套模板)江苏省建筑工程施工质量验收资料(给排水及采暖)目录建筑给水排水及采暖工程施工现场质量管理记录 SN1.1提示该表如栏目内不够填写时，可另行加页。
建筑给水排水及采暖分部工程质量验收记录 SN1.2建筑给水排水及采暖分部工程质量验收记录 SN1.3（统表1）建筑给水排水及采暖分项工程质量验收记录 SN1.4（统表2）建筑给水排水及采暖工程质量控制资料核查记录 SN1.5建筑给水排水及采暖工程安全和功能检验资料核查及主要功能抽查记录 SN1.6建筑给水排水及采暖工程观感质量检查记录 SN1.7设备进场验收记录 SN2.1建筑给水排水及采暖工程材料、设备、器具合格证、质保书、进场检（试）验报告汇总表SN2.2技术负责人：质量检查员：年月日提示建筑给水排水及采暖工程、材料、配件设备出厂合格证、质保书按下列范围整理：1．镀锌管、排水塑料管、给水塑料管、复合管应有质保书或合格证；镀锌管质保书上应明确本单位工程中使用材料的型号、规格、数量、机械性能和化学成分，如物资公司使用抄件，应有原件编号，原件存放处，供货单位应盖章，抄件人应签名。
建筑工程用给水排水塑料管应有试验报告，省建委推广证，给水塑料管，以及卫生部门认可的卫生许可证。
2．阀门、水嘴、散热器、消防接合器、室外消火栓、室内消火栓箱、卫生器具、压力表、水位计、温度计、安全阀等配件以及保温材料等应有产品质量合格证。
3．设备应包括锅炉、锅炉附属设备、水泵、风机、热交换器、除尘器、分汽缸、水处理设备等应有产品质量合格证及有关随机重要说明。
4．有防火要求的产品（如消火箱等）及配件应有消防部门认可的生产许可证。
5．以上所述材料合格证，质保书及有关试验报告存档填写不够时，可另页附后。
6．表中数量为合格证或质保书数量，不应填写材料或设备，附件数量。
管道工程隐蔽验收记录 SN2.3提示一、隐蔽内容中应包括隐蔽的数量、管道系统的规格及型号、固定方法、及接口型式等。
建筑给排水及采暖工程施工质量验收规范在建筑工程中，给排水及采暖系统是保障建筑物正常使用的重要部分。
为了确保施工质量，满足使用功能和安全要求，必须严格按照国家相关标准执行施工及验收工作。
以下是建筑给排水及采暖工程施工质量验收的规范范本。
首先，建筑给排水及采暖工程的施工应符合设计文件和国家现行的相关标准。
施工单位在施工前，应熟悉图纸和相关技术要求，制定详细的施工方案。
材料设备进场时，要有完善的检验制度，确保所有材料、设备均达到设计和标准要求。
其次，管道安装要平直、牢固，接口密封性好，无渗漏现象。
管道支架、吊架的设置应符合设计要求和规范规定，保证管道系统的稳定。
此外，管道穿越或穿墙部位应采取相应的防护措施，防止因建筑物沉降等因素造成管道损坏。
第三，水表、阀门等附件安装位置应便于操作和维护。
特别是阀门，不仅要确保其正常工作，还要考虑其对整体美观的影响。
对于卫生器具的安装，则要注重实用性和美观性的结合，保证连接无漏且易于清洁。
接着，隐蔽工程在封闭前应进行严格的检查和试验。
例如，排水管道的坡度、方向以及与其他管线的相对位置关系，都应满足设计及规范要求。
采暖系统在封闭前，要对管道进行压力测试，确保系统无泄漏，且承压能力达到标准。
此外，施工现场的安全管理也不容忽视。
施工期间，应设立明显的警示标志，采取必要的安全防护措施，避免发生安全事故。
电工作业、高空作业等特种作业应由专业人员操作，并遵守相关安全操作规程。
最后，施工完成后，应对整个给排水及采暖系统进行综合性能测试。
这包括水压试验、通水试验、冲洗、消毒等程序。
只有通过这些综合测试，才能确保系统投入使用后能够安全稳定地运行。
综上所述，建筑给排水及采暖工程施工质量验收规范范本强调了从施工准备到完成的各个阶段的质量要求。
施工单位必须按照规范严格把关，确保每一步工序都达到设计和标准要求，从而为建筑物的顺利竣工和安全使用打下坚实的基础。
建筑采暖工程施工质量验收资料
工程名称烟台火炬星火养马岛研发培训基地
建立单位山东裕丰实业开展
监理单位山东泰和建立管理
施工单位烟台市顺百利建筑装饰工程
工程专业技术负责人
编制人
竣工日期年月日
施工现场质量管理检查记录
开工日期：2021年6月23 日鲁
SN—036 001
山东省建立工程质量监视总站监制建筑采暖工程分部〔子分部〕工程验收记录
鲁SN—038 001
山东省建立工程质量监视总站监制室内采暖管道及配件安装工程检验批质量验收记录〔一〕
鲁
SN-053.1 001
室内采暖管道及配件安装工程检验批质量验收记录〔二〕
鲁
SN-053.2 001
山东省建立工程质量监视总站监制室内采暖管道及配件安装工程检验批质量验收记录〔一〕
鲁SN-053.1 002
室内采暖管道及配件安装工程检验批质量验收记录〔二〕
鲁
SN-053.2 002
山东省建立工程质量监视总站监制低温热水地板辐射采暖安装工程检验批质量验收记录表
鲁SN-055 001
山东省建立工程质量监视总站监制
低温热水地板辐射采暖安装工程检验批质量验收记录表
鲁SN-055 002
低温热水地板辐射采暖安装工程检验批质量验收记录表
鲁SN-055 003
室外供热管道及配件安装工程检验批质量验收记录表鲁SN-061 001。
室内采暖金属辐射板及低温热水地板辐射采暖系统安装
检验批质量验收记录
检验批质量验收记录应包括以下内容：
1.项目概况：记录安装地点、面积、安装时间等基本信息。
2.安装单位：记录安装单位名称和资质信息。
3.监理单位：记录监理单位名称和资质信息。
4.检验人员：记录检验人员姓名、职务和资质信息。
5.检验仪器：记录使用的检验仪器名称、型号和准确度等信息。
6.检验依据：记录本次检验的依据文件和标准。
7.验收项目：根据安装规范和标准，列举出需要验收的项目，包括金
属辐射板和低温热水地板辐射采暖系统的安装质量要求。
8.检验方法：根据检验依据和项目要求，列举出本次检验采用的方法
和步骤。
9.检验结果：按照项目要求，对每个验收项目进行检查，并记录检验
结果。
如：合格、不合格等。
10.不合格项处理：对于不合格的项目，应列出具体不合格原因，并
提出整改要求和意见。
11.检验结论：根据检验结果，给出本次检验的结论，判断是否达到
验收要求。
12.签字意见：该记录由监理单位、安装单位、业主或代表共同签字，表示对检验结果的认可。
通过以上步骤的记录和整理，可以对室内采暖金属辐射板及低温热水地板辐射采暖系统的安装质量进行有效的评估和监控，确保系统按照要求安装并达到预期效果。
GB50242-2002 建筑给排水及采暖工程施工质量验收规范前言本规范是根据我部建标[1996]4 号文件精神，由辽宁省建设厅为主编部门，沈阳市城乡建设委员会为主编单位，会同有关单位共同对《采暖与卫生工程施工及验收规范》GBJ242-82 和《建筑采暖卫生及煤气工程质量检验评定标准》GBJ302-88 修订而成的。
在修订过程中，规范编制组开展了专题研究，进行了比较广泛的调查研究，总结了多年建筑给水、排水及采暖工程设计、材料、施工的经验，按照"验评分离、强化验收、完善手段、过程控制"的方针，进行全面修改，增加了建筑中水系统及游泳池水系统安装、换热站安装、低温热水地板辐射采暖系统安装以及新材料(如: 复合管、塑料管、铜管、新型散热器、快装管件等)的质量标准及检验方法，并以多种方式广泛征求了全国有关单位的意见，对主要问题进行了反复修改，于2001 年8 月经审查定稿。
本规范主要规定了工程质量验收的划分，程序和组织应按照国家标准《建筑工程施工质量验收统一标准》GB50300 的规定执行；提出了使用功能的检验和检测内容；列出了各分项工程中主控项目和一般项目的质量检验方法。
本规范将来可能需要进行局部修订，有关局部修订的信息和条文内容将刊登在《工程建设标准化》杂志上。
本规范以黑体字标志的条文为强制性条文，必须严格执行。
为了提高规范质量，请各单位在执行本规范的过程中，注意总结经验、积累资料，随时将有关的意见和建议反馈给沈阳市城乡建设委员会、国家标准《建筑给水排水及采暖工程施工质量验收规范》管理组(地址:沈阳市和平区总站路115 号建筑大厦8F，邮政编码:110002，EMAIL:Songbo75@)，以供今后修订时参考。
本规范主编单位:沈阳市城乡建设委员会本规范参编单位:中国建筑东北设计研究院沈阳山盟建设(集团)公司辽宁省建筑设计研究院沈阳北方建设(集团)公司中国建筑科学研究院哈尔滨工业大学1 总则1.0.1 为了加强建筑工程质量管理，统一建筑给水、排水及采暖工程施工质量的验收，保证工程质量，制定本规范。
3.3 施工过程质量控制3.3.3 地下室或地下构筑物外墙有管道穿过的，应采取防水措施。
对有严格防水要求的建筑物，必须采用柔性防水套管；3.3.11 采暖，给水及热水供应系统的金属管道立管管卡安装应符合下列规定：1 楼层高度小于或等于5m，每层必须安装1个。
2 楼层高度大于5m，每层不得少于2个。
3 管卡安装高度，距地面应为1.5~1.8m，2个以上管卡应匀称安装，同一房间管卡应安装在同一高度上。
3.3.13 管道穿过墙壁和楼板，应设置金属或塑料套管。
安装在楼板内的套管，其顶部高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。
穿过楼板的套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。
管道的接口不得设在套管内。
3.3.14 弯制钢管，弯曲半径应符合下列规定：1 热弯：应不小于管道外径的3.5倍。
2 冷弯：应不小于管道外径的4倍。
3 焊接弯头：应不小于管道外径的1.5倍。
4 冲压弯头：应不小于管道外径。
3.3.16 各种承压管道系统和设备应做水压试验，非承压管道系统和设备应做灌水试验。
4 室内给水系统安装4.2 给水管道及配件安装4.2.1 室内给水管道的水压试验必须符合设计要求。
当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa。
检验方法：金属及复合管给水管道在试验压力下观测10min，压力降不应大于0.02MPa，然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1h，压力降不得超过0.05MPa，然后在工作压力的1.15倍状态下稳压2h，压力降不直超过0.03MPa，同时检查各连接处不得渗漏。
说明：4.2.1 强调室内给水管道试压必须按设计要求且符合规范规定，列为主控项目。
检验方法分两档：金属及复合管给水管道系统试压则参照CECS18：90及各塑料给水管生产厂家的有关规定，制定本条以统一检验方法。

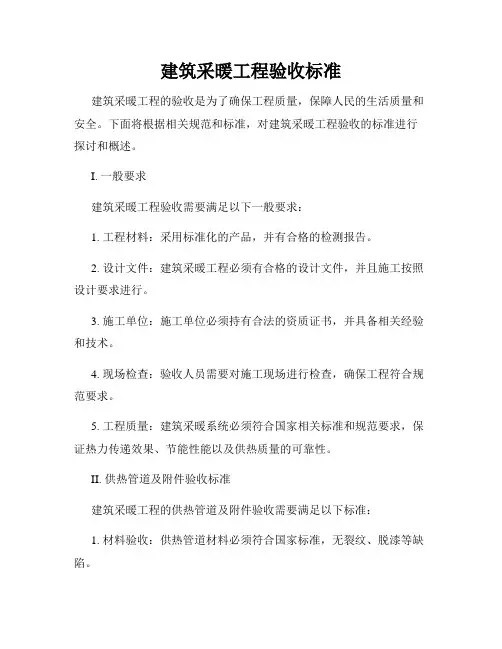

建筑采暖工程验收标准建筑采暖工程的验收是为了确保工程质量，保障人民的生活质量和安全。
下面将根据相关规范和标准，对建筑采暖工程验收的标准进行探讨和概述。
I. 一般要求建筑采暖工程验收需要满足以下一般要求：1. 工程材料：采用标准化的产品，并有合格的检测报告。
2. 设计文件：建筑采暖工程必须有合格的设计文件，并且施工按照设计要求进行。
3. 施工单位：施工单位必须持有合法的资质证书，并具备相关经验和技术。
4. 现场检查：验收人员需要对施工现场进行检查，确保工程符合规范要求。
5. 工程质量：建筑采暖系统必须符合国家相关标准和规范要求，保证热力传递效果、节能性能以及供热质量的可靠性。
II. 供热管道及附件验收标准建筑采暖工程的供热管道及附件验收需要满足以下标准：1. 材料验收：供热管道材料必须符合国家标准，无裂纹、脱漆等缺陷。
2. 管道布局：管道布局应合理，保证供热负荷分配均衡。
3. 管道绝热：管道绝热材料必须符合规范要求，绝热层无脱落现象。
4. 管道安装：管道安装牢固，连接处无渗漏，弯头圆滑。
5. 挂架及支撑：挂架和支撑应坚实稳定，符合设计要求。
6. 水力平衡：供热管道必须进行水力平衡测试，水流速度和压力满足要求。
III. 采暖设备验收标准建筑采暖工程的采暖设备验收需要满足以下标准：1. 设备安装：设备安装位置合理，安装稳固，各连接处无泄漏。
2. 设备绝热：设备绝热层要求完好无损。
3. 运转试验：设备必须进行各项运转试验，确保正常运行和节能效果。
4. 温度控制：设备的温度控制功能必须准确可靠。
5. 安全保护：设备必须配备完善的安全保护装置，如过热保护、漏电保护等。
IV. 供热系统及控制设备验收标准建筑采暖工程的供热系统及控制设备验收需要满足以下标准：1. 供水及回水：供热系统的供水和回水温度应符合设计要求，能够满足用户需求。
2. 系统压力：供热系统的压力稳定，无明显漏水或压力异常情况。
3. 控制装置：供热系统的控制装置必须可靠，能够实现自动调节和手动控制。
建筑暖气工程质量验收资料建设单位临邑一中编制人工程名称临邑一中住宅楼 7# 监理单位 临邑县工程建设监理有限公司 施工单位陵县宏远机电设备有限公司项目专业技术负责人许金民 许金民、采暖分部（子分部）工程质量验收记录二、采暖分部（子分部）工程安全产功能检验资料检查及主要功能抽查记录三、采暖分部（子分部）工程观感检查记录四、采暖管道及配件安装分项工程质量验收记录五、采暖暖气片安装分项工程质量验收记录九、采暖管道及配件安装报验申请表、采暖管道及配件安装工程检验批质量验收记录表、采暖暖气片安装报验申请表二、采暖暖气片安装工程检验批质量验收记录表工程名称施工单位分包单位采暖分部（子分部）工程验收记录鲁DQ- 032 0 临邑一中住宅楼7#陵县宏远机电设备有限公司结构类型砖混层数技术部门负责人分包单位负责人李文荣序号分项工程名称检验批数施工单位检查评定l 采暖管道及配件安装 3 合格2 室内地暖管道安装3 合格3 暖气片分部工程安装 3 合格456质量控制资料合格安全和功能检验（检测）报告合格观感质量验收分包单位质量部门负责人分包技术负责人验收意见许力施工单位：陵县宏远机电设备有限公司勘查单位设计单位监理（建设单位）临邑县工程建设监理有限公司项目经理: 年月曰项目经理：周胜华项目负责人:项目负责人:总监理工程师:（建设单位项目专业负责人）年月曰年月曰年月曰年月曰采暖分部（子分部）工程安全和功能检验资料核查及主要功能抽查记录临邑一中住宅楼7#包括的子分部（分项）工程名称注：抽查项目由验收组协商确定。
鲁SN—039 0施工单位陵县宏远机电设备有限公司项目技术负责人许金民序号安全和功能检查项目项数核查结果抽查结果核查（抽查人）给水管道通水试验记录给水管道压力试验记录采暖管道、散热器压力试验记录符合要求卫生器具满水试验记录消防管道压力试验记录室内消火栓试射试验记录排水干管通球试验记录结论:专业分包单位项目经理: 总包单位项目经理:年月曰年月曰总监理工程师:（建设单位项目负责人）年月曰单位工程名称建筑给水、排水采暖分部（子分部）工程观感检查记录鲁SN—040 0 单位工程名称临邑一中住宅楼7#包括的子分部（分项）工程名称建筑给水、排水施工单位 1 陵县宏远机电设备有限公司 1 项目技术负责人许金民序号项目施工单位自评验收检查记录验收质量评价好一般差好一般差1 给水管道接口、坡度、支架2 排水管道接口、支架3 排水管道坡度4 采暖管道接口、坡度、支架5 散热器、支架6 阀门、消火检7 卫生器具、配件、支架8 险查口、清扫口、地漏9 套管、防腐、保温101112131415观感质量综合评价检查结论专业分包单位项目经理：年月曰总包单位项目经理：年月曰总监理工程师：（建设单位项目负责人）年月曰注：质量评价为差的项目，应进行返修。
GB50242-2002 建筑给排水及采暖工程施工质量验收规范前言本规范是根据我部建标[1996]4 号文件精神，由辽宁省建设厅为主编部门，沈阳市城乡建设委员会为主编单位，会同有关单位共同对《采暖与卫生工程施工及验收规范》GBJ242-82 和《建筑采暖卫生及煤气工程质量检验评定标准》GBJ302-88 修订而成的。
在修订过程中，规范编制组开展了专题研究，进行了比较广泛的调查研究，总结了多年建筑给水、排水及采暖工程设计、材料、施工的经验，按照"验评分离、强化验收、完善手段、过程控制"的方针，进行全面修改，增加了建筑中水系统及游泳池水系统安装、换热站安装、低温热水地板辐射采暖系统安装以及新材料(如: 复合管、塑料管、铜管、新型散热器、快装管件等)的质量标准及检验方法，并以多种方式广泛征求了全国有关单位的意见，对主要问题进行了反复修改，于2001 年8 月经审查定稿。
本规范主要规定了工程质量验收的划分，程序和组织应按照国家标准《建筑工程施工质量验收统一标准》GB50300 的规定执行；提出了使用功能的检验和检测内容；列出了各分项工程中主控项目和一般项目的质量检验方法。
本规范将来可能需要进行局部修订，有关局部修订的信息和条文内容将刊登在《工程建设标准化》杂志上。
本规范以黑体字标志的条文为强制性条文，必须严格执行。
为了提高规范质量，请各单位在执行本规范的过程中，注意总结经验、积累资料，随时将有关的意见和建议反馈给沈阳市城乡建设委员会、国家标准《建筑给水排水及采暖工程施工质量验收规范》管理组(地址:沈阳市和平区总站路115 号建筑大厦8F，邮政编码:110002，EMAIL:Songbo75@)，以供今后修订时参考。
本规范主编单位:沈阳市城乡建设委员会本规范参编单位:中国建筑东北设计研究院沈阳山盟建设(集团)公司辽宁省建筑设计研究院沈阳北方建设(集团)公司中国建筑科学研究院哈尔滨工业大学1 总则1.0.1 为了加强建筑工程质量管理，统一建筑给水、排水及采暖工程施工质量的验收，保证工程质量，制定本规范。
目录序号编号名称页码备注1 2 3 4 SN.1SN1.1SN1.2SN1.3工程验收资料建筑给水排水及采暖施工现场质量管理记录建筑给水排水及采暖分部工程质量验收记录建筑给水排水及采暖子分部工程质量验收记录（统表建筑给水排水及采暖分项工程质量验收记录（统表建筑给水排水及采暖质量控制资料核查表1）2）5 6 SN1.4SN1.5建筑给水排水及采暖安全和功能检验资料核查及主要功能抽查记录7 SN1.68 9 SN1.7SN.2建筑给水排水及采暖观感质量检查记录质量控制资料10 SN2.1 设备、材料进场验收检查记录建筑给水排水及采暖工程材料、设备、器具合格证、质保书及进场检（试）验报告汇总表11 SN2.21213141516171819202122 SN2.3SN2.4管道隐蔽记录管道支、吊架安装记录SN2.6 楼板（屋面）立管洞盛水试验记录塑料排水管伸缩器预留伸缩量记录管道保温验收记录SN2.8SN2.10SN2.15SN2.16SN2.17SN2.18SN2.19SN2.20承压管道系统（设备）强度和严密性水压试验记录非承压管道灌水试验记录给水、热水、采暖管道系统冲洗记录卫生器具满水试验记录地漏排水试验记录排水管道通球试验记录23242526272829 SN2.21SN3排水系统及卫生器具通水试验记录工程质量验收记录统表 1统表 2SN3.1.1统表 2SN3.1.3室内给水系统子分部工程质量验收记录给水管道及配件安装分项工程质量验收记录给水管道及配件安装分项工程检验批质量验收记录给水设备安装分项工程质量验收记录给水设备安装分项工程检验批质量验收记录序号编号名称页码备注30 统表 1统表 2SN3.2.1统表 2统表 1统表 2 室内排水系统安装子分部工程质量验收记录3132333435 室内排水管道及配件安装分项工程质量验收记录室内排水管道及配件安装分项工程检验批质量验收记录室内雨水管道及配件安装分项工程质量验收记录室内热水供应系统安装子分部工程质量验收记录室内热水管道及配件安装分项工程质量验收记录36 SN3.3.1 室内热水管道及配件安装分项工程检验批质量验收记录373839 统表 2统表 1统表 2室内热水辅助设备安装分项工程质量验收记录卫生器具安装子分部工程质量验收记录卫生器具安装分项工程质量验收记录40 SN3.4.2 卫生器具安装分项工程检验批质量验收记录414243444546统表 2SN3.4.2统表 2SN3.4.3统表 1统表 2卫生器具给水配件安装分项工程质量验收记录卫生器具给水配件安装分项工程检验批质量验收记录卫生器具排水管道安装分项工程质量验收记录卫生器具排水管道安装分项工程检验批质量验收记录室内采暖系统子分部工程质量验收记录室内采暖系统管道及配件安装分项工程质量验收记录室内采暖系统管道及配件安装分项工程检验批质量验收记录47 SN3.5.14849505152统表 2SN3.5.5统表 1统表 2SN3.6.1系统水压试验及调试分项工程质量验收记录系统水压试压及调试分项工程检验批质量验收记录室外给水管网子分部工程质量验收记录给水管道安装分项工程质量验收记录给水管道安装分项工程检验批质量验收记录建筑中水系统及游泳池水系统安装子分部工程质量验收记录535455统表 1统表 2SN3.9.1建筑中水系统管道及辅助设备安装分项工程质量验收记录建筑中水系统管道及辅助设备安装分项工程检验批质量验收记录5657统表 2 游泳池水系统安装分项工程质量验收记录SN3.9.2 游泳池水系统安装分项工程检验批质量验收记录建筑给水排水及采暖工程施工现场质量管理记录SN1.1 工程名称施工许可证号建设单位设计单位监理单位项目负责人项目负责人施工单位主要工种证号姓名工种持证名称发证部门现场管理制度质量检验制度施工图审查情况施工组织设计及方案审批人现场使用主要设备仪器、仪表名称型号规格单位数量说明专业技术负责人：专业监理工程师：年月日年月日提示该表如栏目内不够填写时，可另行加页。
11室外供热管网安装11.1 一般规定11.2管道及配件安装11.3系统水压试验及调试11.1 一般规定11.1.1本章适用于厂区及民用建筑群（信宅小区）的饱和蒸汽压力不大于0.7MPa、热水温度不超过130 C的室外供热管网安装工程的质量应检验与验收。
说明：11.1.1 根据国内采暖系统蒸汽压力及热水温度的现状，对本章的适用范围做出了规定。
11.1.2供热管网的管材应按设计要求。
当设计未注明时，应符合下列规定：1管径小于或等于40mm时，应使用焊接钢管。
2管径为50-200mm时，应使用焊接钢管或无缝钢管。
3管径小于200mm时，应使用螺旋焊接钢管。
说明：11.1.2 对供热管网的管材，首先规定应按规定要求，对设计未注明时，规定中给出了管材选用的推荐范围。
11.1.3室外供热管道连接均应采用焊接连接。
说明：11.1.3 为保证管网安装质量，尽量减少渗漏可能性采用焊接。
11.2管道及配件安装主控项目11.2.1平衡阀及调节阀型号、规格及公称压力应符合设计要求。
安装后应根据系统要求进行调试，并作出标志。
检验方法：对照设计图纸及产品合格证，并现场观察调试结果说明：11.2.1在热水采暖的室外管网中，特别是枝状管网，装设平衡阀或调节阀已成为各用户之间压力平衡的重要手段。
本条规定，施工与验收应符合设计要求并进行调试。
11.2.2供热管网的管材应按设计要求。
当设计未注明时，应符合下列规定：1 管径小于或等40mm 时，应使用焊接钢管。
2 管径为54-200mm 时，应使用焊接钢管或无缝钢管。
3 管径小于200mm 时，应使用螺旋焊接钢管。
说明：11.2.2 供热管道的直埋敷设渐多并已基本取代地沟敷设。
本条文对直埋管道的预热伸长、三通加固及回填等的要求做了规定。
11.2.3 补偿器的位置必须符合设计要求，并应按设计要求或产品说明书进行预拉伸。
管道固定支架的位置和构造必须符合要求。
检验方法：对照图纸，并查验预拉伸记录。
建筑采暖工程施工质量验收资料
工程名称烟台火炬星火养马岛研发培训基地建设单位山东裕丰实业发展有限公司
监理单位山东泰和建设管理有限公司
施工单位烟台市顺百利建筑装饰工程有限公司项目专业技术负责人
编制人
竣工日期年月日
施工现场质量管理检查记录
开工日期：2013年6月23 日鲁SN—036 001
山东省建设工程质量监督总站监制
建筑采暖工程分部（子分部）工程验收记录
鲁SN—038 001
山东省建设工程质量监督总站监制
山东省建设工程质量监督总站监制
山东省建设工程质量监督总站监制
低温热水地板辐射采暖安装工程检验批质量验收记录表
山东省建设工程质量监督总站监制
低温热水地板辐射采暖安装工程检验批质量验收记录表
低温热水地板辐射采暖安装工程检验批质量验收记录表
鲁SN-055 003
室外供热管道及配件安装工程检验批质量验收记录表鲁SN-061 001。
