建筑工程施工质量验收资料（SN：建筑给水排水及采暖工程部分）档号档案馆代号案卷题名编制单位编制日期密级保管期限共卷第卷江苏省建设工程质量监督站印制目录注：打“*”号的验收记录用前面相同的表建筑给水排水及采暖工程施工现场质量管理记录SN1.1建筑给水排水及采暖分部工程质量验收记录SN1.2建筑给水排水及采暖子分部工程质量验收记录SN1.3（统表1）建筑给水排水及采暖分项工程质量验收记录SN1.4（统表2）建筑给水排水及采暖工程质量控制资料核查记录SN1.5建筑给排水及采暖工程安全和功能检验资料核查及主要功能抽查记录SN1.6建筑给排水及采暖观感质量检查记录SN1.7设备进场验收记录SN2.1材料（设备）合格证明文件汇总表SN2.2监理工程师：技术负责人：质量检查员：管道工程隐蔽验收记录SN2.3管道支、吊架安装记录SN2.4管道焊接检验记录SN2.5楼面（屋面）立管洞盛水试验记录SN2.6钢管伸缩器预拉伸安装记录SN2.7塑料排水管伸缩器安装预留伸缩量记录SN2.8设备基础交接验收记录SN2.9管道保温记录SN2.10设备单机试运转记录SN2.11锅炉烘炉记录SN2.12锅炉煮炉记录SN2.13阀门、散热器安装前水压试验记录SM2.14承压管道系统(设备)强度和严密水压试验记录SN2.15非承压管道灌水试验记录SN2.16给水、热水及采暖管道系统冲洗记录SN2.17卫生器具满水试验记录SN2.18地漏排水试验记录SN2.19室内排水管道通球试验记录SN2.20给水、排水系统及卫生器具交付使用前通水试验记录SN2.21敞开水箱满水试验记录SN2.22消火栓系统试射试验记录SN2.23采暖系统试运行和调试SN2.24安全阀及报警联动系统动作测试记录SN2.25室内给水系统子分部工程质量验收记录统表1给水管道及配件安装分项工程质量验收记录统表2给水管道及配件安装工程检验批质量验收记录SN3.1.1室内消火栓系统安装分项工程质量验收记录统表2室内消火栓系统安装检验批质量验收记录表SN3.1.2给水设备安装分项工程质量验收记录统表2给水设备安装工程检验批质量验收记录SN3.1.3室内排水系统安装子分部工程质量验收记录统表1室内排水管道及配件安装分项工程质量验收记录统表2室内排水管道及配件安装工程检验批质量验收记录SN3.2.1室内雨水管道及配件安装分项工程质量验收记录统表2室内雨水管道及配件安装分项工程质量验收记录SN3.2.2。
建筑工程施工质量验收资料使用说明为认真贯彻执行国家《建筑工程施工质量验收统一标准》(GB 50300—2001)及各专业规范，促进施工企业做好资料的收集和整理工作，使工程技术资料管理工作做到规范化、标准化、系统化。
我站依据《建筑工程施工质量验收统一标准》GB50300—2001和有关专业规范编制了《建筑工程施工质量验收资料》。
全套共8个分册。
本册是建筑给水排水及采暖部分，另7册分别是土建部分、建筑电气部分、桩基部分、玻璃幕墙部分、钢结构部分和通风空调及电梯部分。
现将使用中应注意事项说明如下：一、建筑工程质量验收资料的收集(一)分项工程检验批1、各分项工程检验批在班组自检合格的基础上，由企业专职质检员根据国家专业规范中相应条款在下道工序施工前进行验收，填写验收记录并经监理工程师(建设单位项目专业技术人员)确认。
2、分项工程检验批质量验收记录，应按下列要求填写：①分项工程检验批质量验收记录表中“主控项目”的质量情况，应简明扼要地说明该项目实际达到的质量状况，填写质保书编号和试验报告编号，避免填写“符合规范要求”“符合质量要求”等空洞无物的笼统结论。
②“一般项目”的质量情况，如有具体数据的就填写数据。
无数据的，填写实际情况。
当分项工程检查时发现不合格者必须进行处理。
否则，不得进行下一道工序的施工。
③施工单位检查评定结果栏目由项目专业质量检查员填写。
监理(建设)单位验收结论栏由监理工程师在核查资料、现场实测旁站后填写。
未实行监理的工程由建设单位项目专业技术负责人在核查资料，现场实测旁站后填写。
④分项工程及检验批项数，本资料中表格不够可复印，无此项及多余部分应抽掉。
3、分部子分部工程质量应由总监理工程师(建设单位项目负责人)组织施工单位项目负责人和技术、质量负责人等进行验收；必要时，可邀请设计单位参加验收。
4、如有特殊分项工程，由施工企业按有关或技术标准自制表格进行评定，并将验收资料移交总包单位归入工程质量验收资料中。
建筑工程施工质量验收资料（SN ：建筑给水排水及采暖工程部分）档号：档案馆代号：案卷题名：编制单位：编制日期：密级：保管期限：共卷第卷江苏省建设工程质量监督站编印建筑给水排水及采暖工程施工现场质量管理记录 SN1.1建筑给水排水及采暖分部工程质量验收记录 SN1.2室内给水系统安装子分部工程质量验收记录 SN1.3（统表1）室内排水管道及配件安装分项工程质量验收记录 SN1.4（统表2）建筑给水排水及采暖工程质量控制资料核查记录 SN1.5建筑给水排水及采暖工程安全和功能检验资料核查及主要功能抽查记录 SN1.6建筑给排水及采暖工程观感质量检查记录 SN1.7设备进场验收记录 SN2.1建筑给水排水及采暖工程材料、设备、器具合格证、质保书、进场检（试）验报告汇总表 SN2.2技术负责人：质量检查员：年月日排水管道工程隐蔽验收记录 SN2.3给、排水管道支、吊架安装记录 SN2.4管道焊接检验记录 SN2.5排水立管楼板（屋面）立管洞盛水试验记录 SN2.6钢管伸缩器预拉伸安装记录 SN2.7塑料排水管伸缩器安装预留伸缩量记录 SN2.8设备基础交接验收记录 SN2.9管道保温验收记录 SN2.10设备单机试运记录 SN2.11锅炉烘炉记录 SN2.12锅炉煮炉记录 SN2.13阀门及散热器安装前水压试验记录 SN2.14承压管道系统（设备）强度和严密水压试验记录 SN2.15非承压管道灌水试验记录 SN2.16给水、热水及采暖管道系统冲洗记录 SN2.17卫生器具满水试验记录 SN2.18地漏排水试验记录 SN2.19室内排水管道通球试验记录 SN2.20排水系统及卫生器具通水试验记录 SN2.21敞开水箱满水试验记录 SN2.22消火栓系统试射试验记录 SN2.23采暖系统试运行和调试 SN2.24安全阀及报警联动系统动作测试记录 SN2.25给水管道及配件安装工程检验批质量验收记录 SN3.1.1室内消火栓系统安装检验批质量验收记录表 SN3.1.2室内排水管道及配件安装工程检验批质量验收记录 SN3.2.1室内雨水管道及配件安装工程检验批质量验收记录 SN3.2.2续表项次 1 2 项目（雨水管道安装）坐标标高每 1m 铸铁管全长（25m 以上）管径小于或等于 100mm 横管纵一般项目 4 3 横向弯曲塑料管全长（25m 以上）钢筋混凝土管、混凝土管铸铁管立管 4 垂直度塑料管全长（25m 以上）雨水钢管焊接允许偏差项次 1 2 5 深度 3 咬边长度总长度（两侧）小于焊缝长度的 10% 施工单位检查评定结果项目专业质量检验员：监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）：年月年月连续长度小于 0.5 ㎜ 25 ㎜焊口平直度焊缝加强面项目壁厚＜10 ㎜高度宽度允许偏差管壁厚 1/4 +1 ㎜ +1 ㎜≯15 钢管全长（25m 以上）每 1m ≯10 3 全长（25m 以上）每 1m ≯15 3 全长（25m 以上）每 1m ≯75 3 每 1m ≯38 3 钢管每 1m 管径大于 100mm 全长（ 25m 以）上管径大于 100mm 每 1m ≯38 1.5 管径小于或等于 100mm 1.5 ≯25 ≯25 1 允许偏差（mm） 15 ±15 ≯1 SN3.2.2 日日。

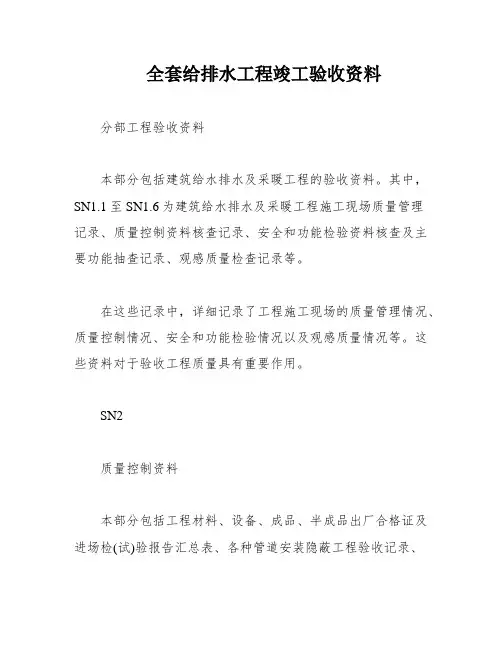

全套给排水工程竣工验收资料分部工程验收资料本部分包括建筑给水排水及采暖工程的验收资料。
其中，SN1.1至SN1.6为建筑给水排水及采暖工程施工现场质量管理记录、质量控制资料核查记录、安全和功能检验资料核查及主要功能抽查记录、观感质量检查记录等。
在这些记录中，详细记录了工程施工现场的质量管理情况、质量控制情况、安全和功能检验情况以及观感质量情况等。
这些资料对于验收工程质量具有重要作用。
SN2质量控制资料本部分包括工程材料、设备、成品、半成品出厂合格证及进场检(试)验报告汇总表、各种管道安装隐蔽工程验收记录、给排水管道支、吊架安装记录、楼板(屋面)立管洞盛水试验记录等。
这些资料记录了材料、设备、成品的出厂质量情况以及管道安装、立管洞盛水试验等过程中的质量控制情况，对于保证工程质量具有重要作用。
SN3工程质量验收记录本部分包括室内排水系统分部工程质量验收记录、室内排水管道及配件安装工程量验收记录、室内排水管道及配件安装工程检验批质量验收记录、消防水泵接合器及室外消火栓安装分项工程质量验收记录、消防水泵接合器及室外消火栓安装分项工程检验批质量验收记录等。
这些记录详细记录了室内排水系统、消防水泵接合器及室外消火栓等工程的质量验收情况，对于最终验收工程具有重要作用。
XXX的建筑给水排水及采暖工程施工现场质量管理记录如下：主要设备及材料型号规格包括衬塑复合钢管DN40～80、镀锌管DN65～150等。
数量按图，安装地点在地下层～屋面。
其中消火栓系统、室内给水系统、地下层～屋面子分部分项工程、给水工程等都有相应的工程安装。
防腐、绝热、排水、热水、采暖等方面也都有相应的管道和管道配件。
专业施工负责人为XXX，专业监理工程师为XXX。
施工现场有质量检验制度和质量管理制度。
施工图经设计交底，施工方已确认。
现场使用主要设备仪器、仪表包括水泵、排污泵、压力表等。
建筑给水排水及采暖分部工程质量验收记录中，观感质量验收包括室内给水管道、室内排水管道和消防箱安装等。
目录提示该表如栏目内不敷填写时，可另行加页。

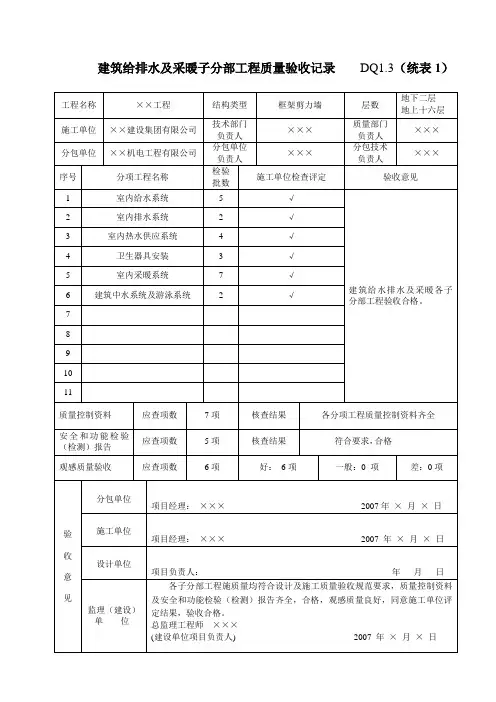

建筑给水排水及采暖分部工程质量验收记录 SN1.3〔统表1〕建筑给水排水及采暖分项工程质量验收记录 SN1.4〔统表2〕建筑给水排水及采暖工程安然和功能查验建筑给水排水及采暖工程材料、设备、器具合格证、质保书、出场检〔试〕验陈述汇总表SN2.2技术负责人：质量查抄员：年月日提示建筑给水排水及采暖工程、材料、配件设备出厂合格证、质保书按以下范围整理：1．镀锌管、排水塑料管、给水塑料管、复合管应有质保书或合格证；镀锌管质保书上应明确本单元工程中使用材料的型号、规格、数量、机械性能和化学成分，如物资公司使用抄件，应有原件编号，原件存放处，供货单元应盖章，抄件人应签名。
建筑工程用给水排水塑料管应有试验陈述，省建委推广证，给水塑料管，以及卫生部分承认的卫生许可证。
2．阀门、水嘴、散热器、消防接合器、室外消火栓、室内消火栓箱、卫生器具、压力表、水位计、温度计、安然阀等配件以及保温材料等应有产物质量合格证。
3．设备应包罗锅炉、锅炉从属设备、水泵、风机、热交换器、除尘器、分汽缸、水处置设备等应有产物质量合格证及有关随机重要说明。
4．有防火要求的产物〔如消火箱等〕及配件应有消防部分承认的出产许可证。
5．以上所述材料合格证，质保书及有关试验陈述存档填写不敷时，可另页附后。
6．表中数量为合格证或质保书数量，不该填写材料或设备，附件数量。
提示一、隐蔽内容中应包罗隐蔽的数量、管道系统的规格及型号、固定方法、及接口型式等。
二、查抄成果栏中应包罗隐蔽的管道系统防腐、管道支承、固定、各种试验，管道坡度，埋深等必须查抄，并有相应的验收记录。
提示一、本表可与管道隐蔽记录配套使用。
二、埋地管道安装：1．管道应填写管下部垫层状态〔如：细砂厚度≥100mm，宽度≥管径的2.5倍，坡度与管道坡度相同，管顶回填细土或砂的厚度≥200mm。
〕2．给水塑料管穿根底应加钢套管，套管长度与根底宽度不异。
3．排水塑料管程度管与立管连接处用2个45°弯头，下部设支墩，支墩不得设在未经外理的土层上。

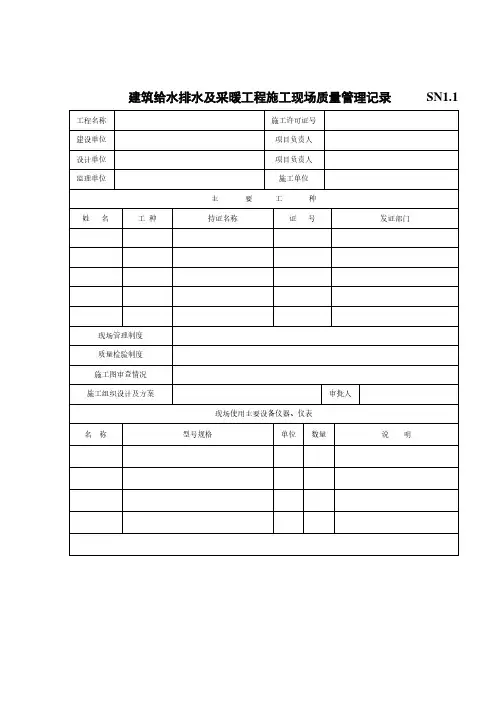

建筑给水排水及采暖工程施工现场质量管理记录SN1.1建筑给水排水及采暖分部工程质量验收记录SN1.2建筑给水排水及采暖子分部工程质量验收记录SN1.3（统表1）建筑给水排水及采暖分项工程质量验收记录SN1.4（统表2）建筑给水排水及采暖工程质量控制资料核查记录SN1.5建筑给排水及采暖工程安全和功能检验资料核查及主要功能抽查记录SN1.6建筑给排水及采暖观感质量检查记录SN1.7设备进场验收记录SN2.1材料（设备）合格证明文件汇总表SN2.2监理工程师：技术负责人：质量检查员：给水管道工程隐蔽验收记录SN2.3管道支、吊架安装记录SN2.4管道焊接检验记录SN2.5楼面（屋面）立管洞盛水试验记录SN2.6钢管伸缩器预拉伸安装记录SN2.7塑料排水管伸缩器安装预留伸缩量记录SN2.8设备基础交接验收记录SN2.9管道保温记录SN2.10设备单机试运转记录SN2.11锅炉烘炉记录SN2.12锅炉煮炉记录SN2.13阀门、散热器安装前水压试验记录SM2.14承压管道系统(设备)强度和严密水压试验记录SN2.15非承压管道灌水试验记录SN2.16给水、热水及采暖管道系统冲洗记录SN2.17卫生器具满水试验记录SN2.18地漏排水试验记录SN2.19室内排水管道通球试验记录SN2.20给水、排水系统及卫生器具交付使用前通水试验记录SN2.21敞开水箱满水试验记录SN2.22消火栓系统试射试验记录SN2.23采暖系统试运行和调试SN2.24安全阀及报警联动系统动作测试记录SN2.25室内给水系统子分部工程质量验收记录统表1给水管道及配件安装分项工程质量验收记录统表2给水管道及配件安装工程检验批质量验收记录SN3.1.1室内消火栓系统安装分项工程质量验收记录统表2室内消火栓系统安装检验批质量验收记录表SN3.1.2给水设备安装分项工程质量验收记录统表2给水设备安装工程检验批质量验收记录SN3.1.3室内排水系统安装子分部工程质量验收记录统表1室内排水管道及配件安装分项工程质量验收记录统表2室内排水管道及配件安装工程检验批质量验收记录SN3.2.1室内雨水管道及配件安装分项工程质量验收记录统表2室内雨水管道及配件安装分项工程质量验收记录SN3.2.2续表室内热水供应系统安装子分部工程质量验收记录统表1管道及配件安装分项工程质量验收记录统表2室内热水管道及配件安装分项工程检验批质量验收记录SN3.3.1室内热水系统辅助设备安装分项工程质量验收记录统表2。
（建筑给排水工程）建筑给水排水及采暖施工验收资料SN建筑工程施工质量验收资料（SN：建筑给水排水及采暖工程部分）档号档案馆代号案卷题名编制单位编制日期密级保管期限共卷第卷江苏省建设工程质量监督站印制目录建筑给水排水及采暖工程施工现场质量管理记录SN1.1建筑给水排水及采暖分部工程质量验收记录SN1.2建筑给水排水及采暖子分部工程质量验收记录SN1.3（统表1）建筑给水排水及采暖分项工程质量验收记录SN1.4（统表2）建筑给水排水及采暖工程质量控制资料核查记录SN1.5建筑给排水及采暖工程安全和功能检验资料核查及主要功能抽查记录SN1.6建筑给排水及采暖观感质量检查记录SN1.7设备进场验收记录SN2.1材料（设备）合格证明文件汇总表SN2.2给水管道工程隐蔽验收记录SN2.3管道支、吊架安装记录SN2.4管道焊接检验记录SN2.5楼面（屋面）立管洞盛水试验记录SN2.6钢管伸缩器预拉伸安装记录SN2.7塑料排水管伸缩器安装预留伸缩量记录SN2.8设备基础交接验收记录SN2.9管道保温记录SN2.10设备单机试运转记录SN2.11锅炉烘炉记录SN2.12锅炉煮炉记录SN2.13阀门、散热器安装前水压试验记录SM2.14承压管道系统(设备)强度和严密水压试验记录SN2.15非承压管道灌水试验记录SN2.16给水、热水及采暖管道系统冲洗记录SN2.17卫生器具满水试验记录SN2.18地漏排水试验记录SN2.19室内排水管道通球试验记录SN2.20给水、排水系统及卫生器具交付使用前通水试验记录SN2.21敞开水箱满水试验记录SN2.22消火栓系统试射试验记录SN2.23采暖系统试运行和调试SN2.24安全阀及报警联动系统动作测试记录SN2.25室内给水系统子分部工程质量验收记录统表1给水管道及配件安装分项工程质量验收记录统表2给水管道及配件安装工程检验批质量验收记录SN3.1.1室内消火栓系统安装分项工程质量验收记录统表2室内消火栓系统安装检验批质量验收记录表SN3.1.2给水设备安装分项工程质量验收记录统表2给水设备安装工程检验批质量验收记录SN3.1.3室内排水系统安装子分部工程质量验收记录统表1室内排水管道及配件安装分项工程质量验收记录统表2室内排水管道及配件安装工程检验批质量验收记录SN3.2.1。

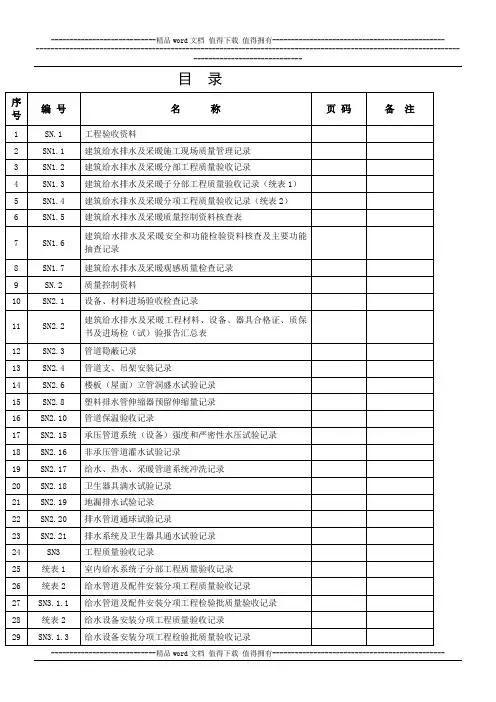

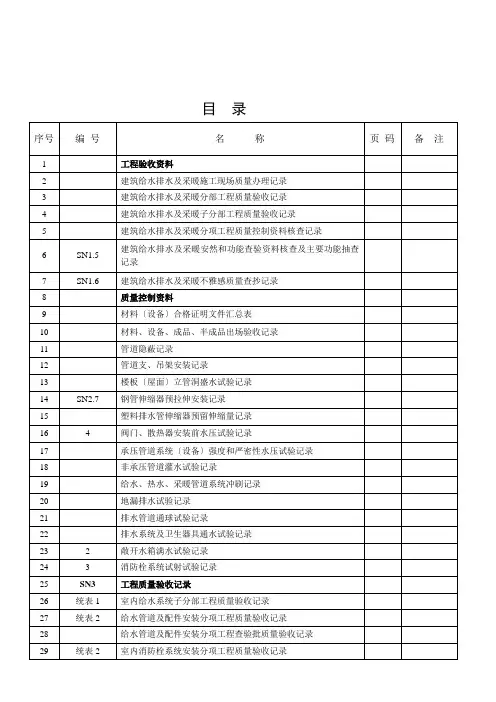

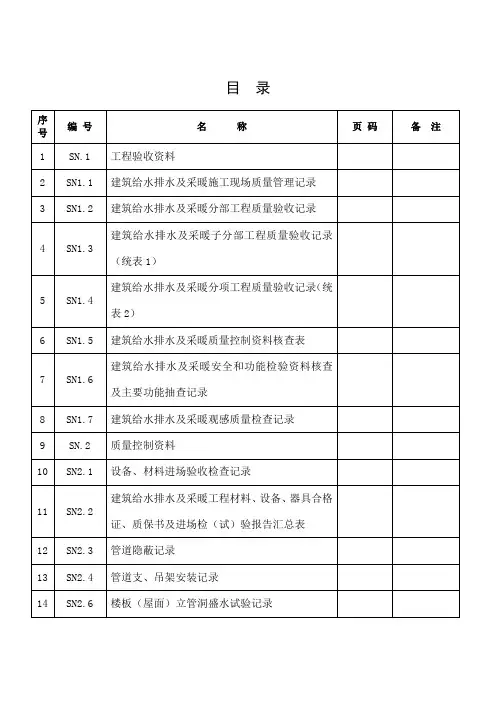

目录建筑给水排水及采暖工程施工现场质量管理记录 SN1.1提示该表如栏目内不够填写时，可另行加页。
