电气化铁路基本知识及运营管理第一章电气化铁路组成电气化铁路是以电能作为牵引动力的一种现代化交通运输工具。
它与内燃机车牵引不同的地方，是电力机车（或电动车组）本身不带电源，必须由外部供给电能，专门给电力机车（或电动车组）供给电能的装置称作牵引供电系统。
因此，电气化铁路是由电力机车（或电动车组）和牵引供电系统两大部分组成。
同时，牵引供电系统本身并不产生电能，而是将电力系统的电能通过牵引变电所、馈电线、接触网、钢轨、吸上线及回流线供给电力机车的。
（一）牵引变电所牵引变电所是电气化铁路的心脏。
它的功能是将电力系统输送来的110kV或220kV等级的工频交流高压电，通过一定接线形式的牵引变压器变成适合电力机车使用的27.5kV等级的单相工频交流电，再通过不同的馈电线将电能送到相应方向的电气化铁路（接触网）上，满足来自不同方向电力机车的供电需要。
牵引变电所一般设在车站的一端，在车站和区间分界处与另一端不同相位的供电臂通过分相绝缘器或电分段锚段关节相连。
同一方向馈出回路的高压开关具备一旁路备用开关，可满足不间断可靠供电要求和检修的需要。
（二）分区所分区所的作用是将电气化铁路上下行接触网通过分区所并联起来，以提高供电臂末端接触网上的电压水平，均衡上下行供电臂的电流，降低电能损失，在较重车方向和线路有较大坡道情况下效果更为明显；在一个牵引变电所故障情况下，通过分区所可以由相邻牵引变电所实行越区供电。
（三）开闭所开闭所的主要作用是在大编组站和客运站实现分束、分段供电，提高供电的可靠性，缩小停电范围，减少事故对铁路运行的影响。
如果开闭所在供电臂末端，通常将其与分区所合建。
同样，不同馈出回路的高压开关具备共用旁路备用开关，可满足不间断可靠性供电要求和检修的需要。
（四）馈电线馈电线是牵引变电所与接触网之间的连接线。
它的功能是从牵引变电所向接触网供电。
它由馈电开关引出，在分相装置的两侧连接到接触网上，使之获得27.5kV电能。

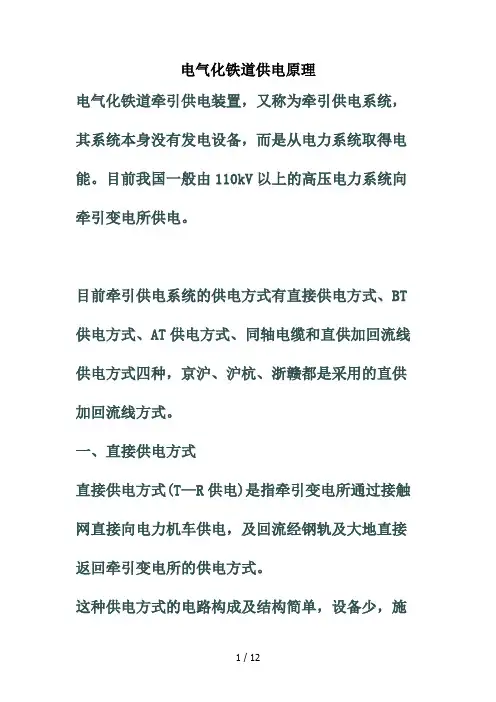

电气化铁道供电原理电气化铁道牵引供电装置，又称为牵引供电系统，其系统本身没有发电设备，而是从电力系统取得电能。
目前我国一般由110kV以上的高压电力系统向牵引变电所供电。
目前牵引供电系统的供电方式有直接供电方式、BT 供电方式、AT供电方式、同轴电缆和直供加回流线供电方式四种，京沪、沪杭、浙赣都是采用的直供加回流线方式。
一、直接供电方式直接供电方式(T—R供电)是指牵引变电所通过接触网直接向电力机车供电，及回流经钢轨及大地直接返回牵引变电所的供电方式。
这种供电方式的电路构成及结构简单，设备少，施工及运营维修都较方便，因此造价也低。
但由于接触网在空中产生的强大磁场得不到平衡，对邻近的广播、通信干扰较大，所以一般不采用。
我国现在多采用加回流线的直接供电方式。
二、BT供电方式所谓BT供电方式就是在牵引供电系统中加装吸流变压器(约3～4km安装一台)和回流线的供电方式。
这种供电方式由于在接触网同高度的外侧增设了一条回流线，回流线上的电流与接触网上的电流方向相反，这样大大减轻了接触网对邻近通信线路的干扰。
BT供电的电路是由牵引变电所、接触悬挂、回流线、轨道以及吸上线等组成。
由图可知，牵引变电所作为电源向接触网供电；电力机车(EL)运行于接触网与轨道之间；吸流变压器的原边串接在接触网中，副边串接在回流线中。
吸流变压器是变比为1：1的特殊变压器。
它使流过原、副边线圈的电流相等，即接触网上的电流和回流线上的电流相等。
因此可以说是吸流变压器把经钢轨、大地回路返回变电所的电流吸引到回流线上，经回流线返回牵引变电所。
这样，回流线上的电流与接触网上的电流大小基本相等，方向却相反，故能抵消接触网产生的电磁场，从而起到防干扰作用。
以上是从理论上分析的理想情况，但实际上由于吸流变压器线圈中总需要励磁电流，所以经回流线的电流总小于接触网上的电流，因此不能完全抵消接触网对通信线路的电磁感应影响。
另外，当机车位于吸流变压器附近时回流还是从轨道中流过一段距离，至吸上线处才流向回流线，则该段回流线上的电流会小于接触网上的电流，这种情况称为“半段效应”。
铁道交通运营管理考什么1. 引言铁道交通运营管理是指对铁路的运营过程进行规划、组织、控制和监督的管理活动。
在铁道交通运营管理中，有许多重要的考核点需要重点关注和考虑。
本文将从维护安全、提高效率、改善服务和节约成本四个方面探讨铁道交通运营管理中需要考虑的重要因素。
2. 维护安全铁道交通运营管理的首要任务是要确保运营的安全。
为了维护安全，以下几个因素需要被考虑：2.1 人员培训和素质铁道交通运营管理中的人员需要接受专业的培训，掌握相关知识和技能。
考核点包括驾驶员的操作能力、调度员的应变能力、安全员的专业知识等。
确保人员素质的高水平，可以提高运营过程中的安全性。
2.2 设备维护和更新设备是铁道交通运营的重要基础，因此对设备的维护和更新也是重要考核点之一。
定期的设备检查和维修，使得设备始终处于良好的工作状态，减少设备故障的概率，保障运营的安全性。
2.3 事故预防和应急处理避免事故的发生是铁道交通运营管理的核心任务之一。
因此，需要进行事故预防的培训和演练，以及制定详细的应急处理方案。
考核点包括应急预案的完善程度、应急处置的快速性和有效性等。
3. 提高效率为了提高铁道交通运营的效率，以下方面需要被考虑：3.1 运营调度和规划运营调度和规划是铁道交通运营管理中的重要环节。
考核点包括列车的准点率、运行速度的优化、列车间隔的控制等。
通过合理的规划和调度，可以使运营更加高效、顺畅。
3.2 信息化技术应用信息化技术在铁道交通运营管理中起着重要作用。
考核点包括车站设备的信息化程度、列车调度系统的准确性和稳定性等。
将信息化技术应用于运营管理中，可以提高工作效率和管理水平。
3.3 数据分析和优化通过数据分析，可以获取运营过程中的各种指标和数据，从而找出运营中存在的问题和瓶颈。
考核点包括数据分析的深度和准确性、问题解决的效果等。
通过数据分析和优化，可以提高运营的效率和质量。
4. 改善服务改善服务是铁道交通运营管理的重要目标。
