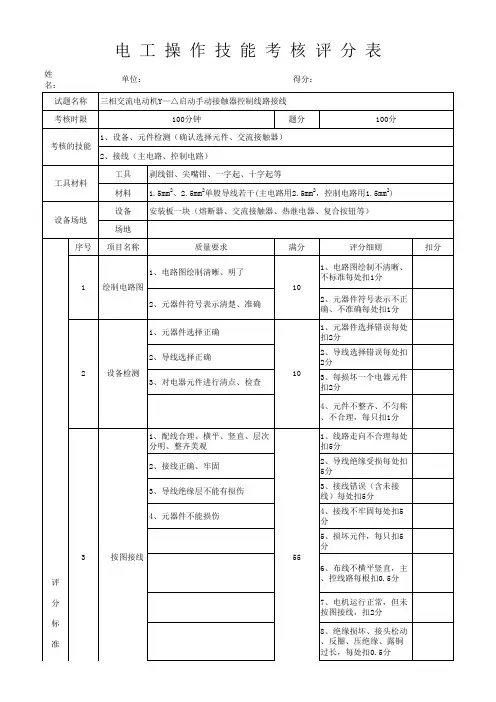

电工操作技能考核评分表

姓名: 准考证号:

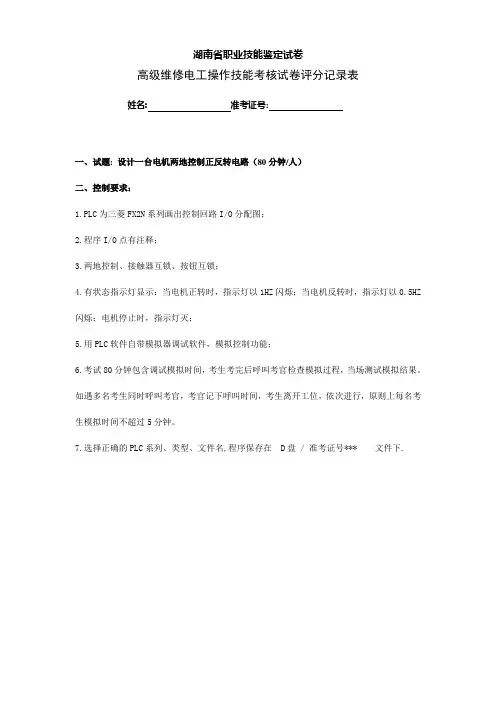

一、试题:设计一台电机两地控制正反转电路（80分钟/人）
二、控制要求：
1.PLC为三菱FX2N系列画出控制回路I/O分配图；
2.程序I/O点有注释；
3.两地控制、接触器互锁、按钮互锁；
4.有状态指示灯显示：当电机正转时，指示灯以1HZ闪烁；当电机反转时，指示灯以0.5HZ 闪烁；电机停止时，指示灯灭；
5.用PLC软件自带模拟器调试软件，模拟控制功能；
6.考试80分钟包含调试模拟时间，考生考完后呼叫考官检查模拟过程，当场测试模拟结果。

如遇多名考生同时呼叫考官，考官记下呼叫时间，考生离开工位，依次进行，原则上每名考生模拟时间不超过5分钟。

7.选择正确的PLC系列、类型、文件名,程序保存在 D盘 / 准考证号*** 文件下.
姓名: 准考证号:三、配分、评分标准：。

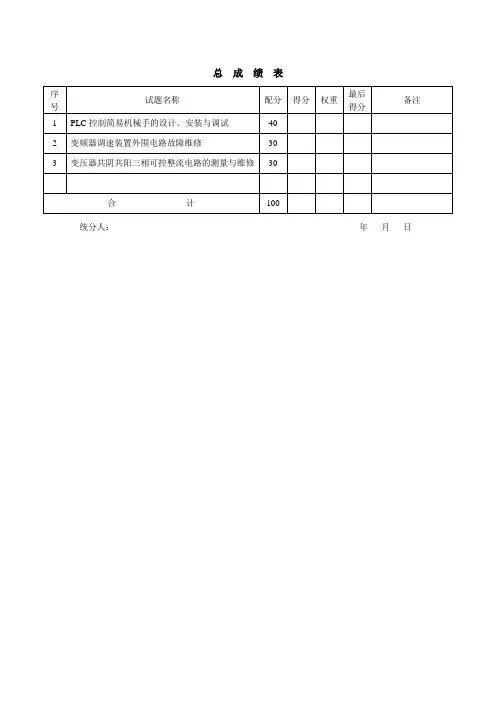

总成绩表合计统分人：年月日试题1、PLC控制简易机械手的设计、安装与调试笔试部分参考答案和评分标准：（1）写出下列图形文字符号的名称。

（本题分值3分，每错一处扣1分）QS（电源开关）；FU1（熔断器）；KM1（交流接触器）。

（2）简述剥线钳使用注意事项。

(本题分值2分，错答或漏答一条扣0.5分)答: 1）选择合适的规格； 2）确定剥线长度；3）选择合适的槽口；4）用力恰当。

（3）简述指针式万用表测二极管的方法。

(本题分值2分，错答或漏答一条扣0.5分) 答：1）选择档位；2）调零；3）测出正反向电阻值；4）判别阳极和阴极。

（4）回答何为安全电压？(本题分值3分，回答错误扣3分)答：不会发生触电事故、对人体的健康不会造成危害的电压数值。

评分人：年月日核分人：年月日试题2、变频器调速装置外围电路故障维修笔试部分参考答案和评分标准：（1）正确识读给定的电路图，本变频器使用的电源是多少。

（本题分值3分）答：本变频器使用的是单相电源220v。

（2）简述剥线钳的使用方法。

（本题分值2分，错答或漏答一处扣1分，扣完为止）答：正确选用剥线钳的规格型号；根据导线线径选择合适的槽口；用力恰当。

（3）简述兆欧表使用注意事项。

(本题分值2分，错答或漏答一条扣0.5分)答：1）正确选用兆欧表规格型号；2）正确接线，3）均匀地摇动手柄；4）待指针稳定下来再读数；5）注意被测电路中的电容；6）注意兆欧表输出高压。

（4）照明灯的电压为什么采用24V？（本题分值3分，错答或漏答一处扣1分，扣完为止）答：车床加工过程中有可能会打破灯泡，使设备外壳带电；为了保证车床操作使用人员的安全，采用经过变压器隔离的24V安全电压；即使人体碰到带电体也不会发生触电事故。

评分人：年月日核分人：年月日试题3、变压器共阴共阳三相可控整流电路的测量与维修笔试部分参考答案和评分标准：（1）简述电烙铁使用注意事项。

(本题分值2分，错答或漏答一条扣0.5分)答：1）检查电源线是否完整；2）使用松香等作为助焊剂；3）保持烙铁头清洁；4）暂时不用时应把烙铁放到烙铁架上。

考件编号: 姓名: 准考证号:单位：总成绩表统分人：年月日考件编号: 姓名: 准考证号:单位：试题1、M7475B平面磨床电气控制电路故障检查、分析及排除笔试部分参考答案和评分标准：（1）叙述正反转接触器不会同时通电的原理。

（本题分值5分，错答或漏答一条扣2.5分）考件编号: 姓名: 准考证号:单位：答：1）按下按钮SB4时，接触器KM5接通，工作台退出，接触器KM5的常闭触点断开，保证接触器KM6不会接通；2）同理，按下按钮SB5时，接触器KM6接通，工作台进入，接触器KM6的常闭触点断开，保证接触器KM5不会接通。

（2）简述冲击电钻装卸钻头注意事项。

(本题分值2分，错答或漏答扣2分)答：装卸钻头时，必须用钻头钥匙，不能用其它工具敲打夹头。

（3）简述兆欧表使用注意事项。

(本题分值2分，错答或漏答一条扣0.5分)答：1）正确选用兆欧表规格型号；2）正确接线，3）均匀地摇动手柄；4）待指针稳定下来再读数；5）注意被测电路中的电容；6）注意兆欧表输出高压。

（4）回答三相五线制系统中采用保护接地还是保护接零？(本题分值3分，错答扣3分)答：采用保护接零方式。

评分人：年月日核分人：年月日考件编号: 姓名: 准考证号:单位：试题2、PLC控制三相异步电动机串电阻降压启动装调笔试部分参考答案和评分标准：（1）绘制PLC的I/O接口图和梯形图。

（本题分值5分，每错一处扣1分）考件编号: 姓名: 准考证号:单位：考评员依据具体考核要求，参考运行结果，对I/O接口图和梯形图进行评分。

（2）简述螺丝刀使用注意事项。

(本题分值2分，错答或漏答一条扣1分)答：1）正确选用螺丝刀规格型号；2）螺丝刀压紧螺丝的槽口后旋拧。

（3）简述指针式万用表电阻挡的使用方法。

(本题分值2分，错答或漏答一条扣0.5分) 答：1）预估被测电阻的大小，选择档位；2）调零；3）测出电阻的数值；4）如果档位不合适，更换档位后重新调零和测试。

（4）回答何为安全电压？(本题分值3分，回答错误扣3分)答：加在人体上在一定时间内不致造成伤害的电压。

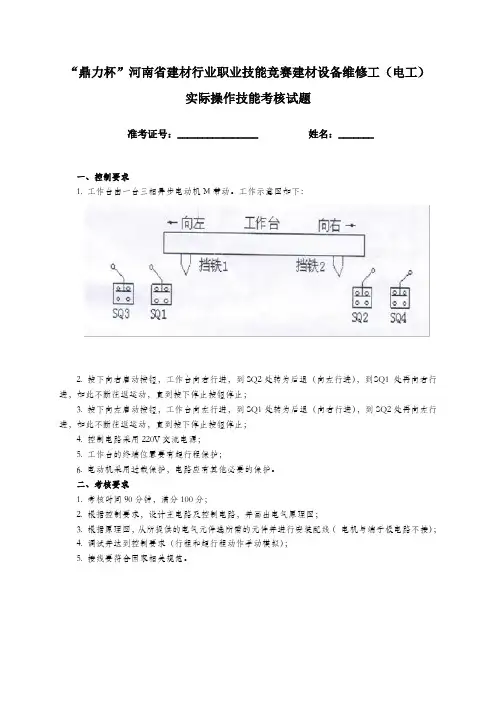

“鼎力杯”河南省建材行业职业技能竞赛建材设备维修工（电工）
实际操作技能考核试题
准考证号：________________ 姓名：_______
一、控制要求
1. 工作台由一台三相异步电动机M带动。

工作示意图如下：
2. 按下向右启动按钮，工作台向右行进，到SQ2处转为后退（向左行进），到S Q1处再向右行进，如此不断往返运动，直到按下停止按钮停止；
3. 按下向左启动按钮，工作台向左行进，到SQ1处转为后退（向右行进），到SQ2处再向左行进，如此不断往返运动，直到按下停止按钮停止；
4. 控制电路采用220V交流电源；
5. 工作台的终端位置要有超行程保护；
6. 电动机采用过载保护，电路应有其他必要的保护。

二、考核要求
1. 考核时间90分钟，满分100分；
2. 根据控制要求，设计主电路及控制电路，并画出电气原理图；
3. 根据原理图，从所提供的电气元件选所需的元件并进行安装配线（电机与端子极电路不接）；
4. 调试并达到控制要求（行程和超行程动作手动模拟）；
5. 接线要符合国家相关规范。

“鼎力杯”河南省建材行业职业技能竞赛建材设备维修工（电工）
实际操作技能考核评分表
准考证号：________________ 姓名：_______ 分数：______
完成时间：min 考生签名：
考评员签名：
年月日。

考件编号: 姓名: 准考证号:单位：
总成绩表
统分人：年月日
考件编号: 姓名: 准考证号:单位：
试题1、识读接触器联锁正反转控制电路原理图
配分、评分标准：
选择考核项目时应考虑的其他因素：
（1）本项目满分40分。

（2）本项目考核时间限定在30分钟。

（3）在做通电试验时，现场应有2名考评员，其中1人任现场监护。

（4）本内容作为中级维修电工的重点考核内容之一，考核时应优先选择。

评分人：年月日核分人：年月日
考件编号: 姓名: 准考证号:单位：
试题2、安装和调试三相异步电动机按钮联锁正反转控制电路
配分、评分标准：
选择考核项目时应考虑的其他因素：
（1）本项目满分50分。

（2）本项目考核时间限定在100～120分钟。

（3）在做通电试验时，现场应有2名考评员，其中1人任现场监护。

（4）本内容作为中级维修电工的重点考核内容之一，考核时应优先选择。

评分人：年月日核分人：年月日
考件编号: 姓名: 准考证号:单位：安全文明生产
否定项：要求遵守考场纪律，不能出现重大事故。

出现严重违犯考场纪律或发生重大事故，本次技能考核视为不合格。

选择考核项目时应考虑的其他因素：
（1）本项目满分10分。

（2）本内容为中级维修电工的必考内容之一，考核时应现场评分。

（3）本项目为第一类否定项。

评分人：年月日核分人：年月日。

中级维修电工技能操作考核评分记录表考件编号姓名考号
注：每项扣分不得超过该项配分。

1、本项目的满分60分。

2、本项目的考核时间为180分钟。

评分人：年月日核分人：年月日
中级维修电工试题二技能考核评分记录表考件编号姓名考号
第二题：X62W万能铣床故障检修
2、本项目的考核时间为15分钟
3、在本项目考核中，现场应有2名考评员，其中1人任现场监护
评分人：年月日核分人：年月日
200 级维修电工试卷 A
考件编号姓名考号
**一、试题:
安装Y-△降压启动控制线路电路的安装与调试
二、考核要求：
1、本项目的满分为60分。

2、本项目的考核时间为180分钟。

3、采用板前明布线的方法进行安装。

200 级维修电工备料通知单 A
2、本项目的考核时间为180分钟。

3、采用板前明布线的方法进行安装。

试卷C
一
中级维修电工技能竞赛操作试卷 D 考件编号姓名考号
一、试题:
安装时间继电器双速电动机控制电路
二、考核要求：
1、本项目的满分为60分。

2、本项目的考核时间为180分钟。

3、采用板前明布线的方法进行安装。

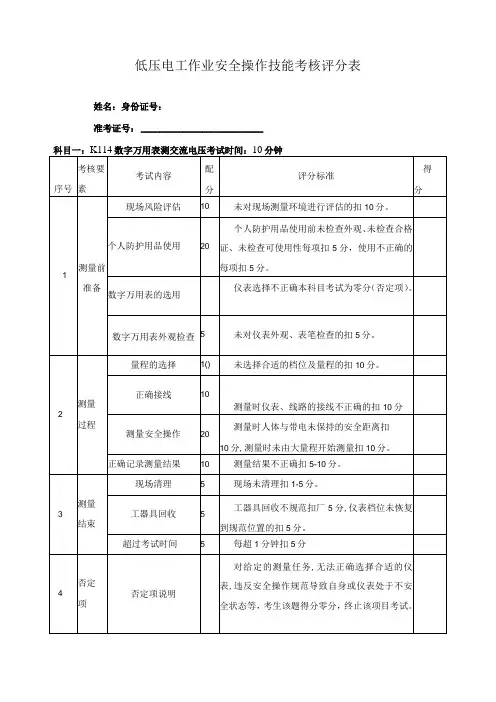

高压运行电工安全技术实际操作考核评分表高压运行电工安全技术实际操作考核评分表一、考核项目：高压运行电工安全技术实际操作二、考核目的：考核电工在高压运行中的安全技术操作能力，确保其具备高压电工作的安全意识和技能，能够独立进行高压运行电工作业。

通过实际操作考核，评估电工在高压作业中的技能水平，为提高电工的安全意识和工作能力提供参考。

三、考核内容：1. 操作前的准备工作- 了解工作任务、工作地点和工作要求- 检查所需工具、设备和防护用品的完整性和正常状态- 熟悉作业区域的环境，确定安全出口和紧急疏散通道- 检查工作区域的安全情况，及时排除隐患2. 动作操作- 熟悉高压设备的工作原理和操作程序- 使用正确的工具和设备进行操作- 按照规定的操作步骤进行操作，确保操作的安全有效- 注意观察变化，及时发现问题并采取措施- 遵守操作规程，掌握关键节点的操作要点和技巧3. 紧急处理能力- 在操作过程中遇到突发情况时，能够及时冷静应对，采取正确的应急措施- 能够正确使用紧急救援设备和调度通信工具- 能够与相关人员协同配合，组织好紧急处理工作4. 安全意识和风险识别能力- 具备高压电作业的安全意识，能够切实遵守安全规程和操作规程- 能够准确识别高压电作业的危险因素和风险点- 能够判断作业风险的大小，并采取相应的防护措施- 在操作过程中能够及时发现和报告潜在的安全隐患五、考核方法：通过对电工进行现场实际操作考核，分为个人操作和集体操作两个环节。

1. 个人操作：由考核人员随机选取若干项操作项目，要求电工在规定时间内完成，并按照操作规程进行正确操作。

考核人员根据操作的准确性、操作顺序、操作时间和操作规范等方面对电工进行评分。

2. 集体操作：要求电工与其他电工进行协同作业，考察电工的沟通协作能力和团队合作精神。

考核人员根据团队的协同程度、操作规程的执行情况、安全措施的落实和作业效果等方面对电工进行评分。

六、考核评分标准：1. 考核项目按照不同级别划定分值，满分根据项目数量确定。
