常见喷塑质量问题及解决方案

镀锌管喷塑附着力差的原因第一，喷塑之前的表面处理不当。

喷塑涂料需要在基材表面形成良好的附着力，而镀锌管表面通常存在氧化皮、油污和锌渣等物质，这些物质会阻碍喷塑涂料与基材的粘结。

因此，在喷塑之前，需要对镀锌管表面进行除锈、去油、清洗等处理，确保表面光洁。

第二，镀锌管的锌层质量低。

镀锌管的镀锌层质量直接影响到喷塑涂层的附着力。

一些低质量的镀锌管表面镀锌不均匀、锌层粗糙，甚至存在缺陷和气孔，这些问题都会降低喷塑涂料与基材的粘结力。

第三，喷塑工艺和材料选择不当。

喷塑工艺的温度、压力、涂料粘度等参数的不合理选择，以及喷塑使用的涂料材料质量不过关，都会导致喷塑涂层与基材之间的附着力差。

例如，喷塑时温度过高或过低，涂料可能无法完全与基材结合，从而影响附着力。

第四，施工操作不规范。

喷塑施工过程中，操作人员的技术水平和操作规范对附着力也有较大影响。

例如，施工时未遵循涂料的施工厚度要求，涂装层厚度过薄或过厚，都会影响涂层的附着力。

此外，喷塑涂料的底漆、中涂和面漆必须按照规定的时间间隔进行涂装，如果涂装不当，也会影响附着力。

第五，环境条件不适宜。

喷塑操作环境的湿度、温度等因素会影响涂装层与基材之间的附着力。

在湿度过高的环境下施工，会导致涂料固化不完全，从而降低附着力。

同时，温度过低或过高也会影响涂料的流动性和固化速度，进而影响附着力。

总的来说，镀锌管喷塑附着力差的原因可能是多方面综合作用的结果。

为了提高附着力，需要加强表面处理，确保镀锌管表面光洁；选择高质量的镀锌管；合理选择喷塑工艺和材料；规范施工操作；控制喷塑环境条件。

这样才能确保喷塑涂层与基材之间有良好的附着力，提高镀锌管的使用寿命和耐蚀性。

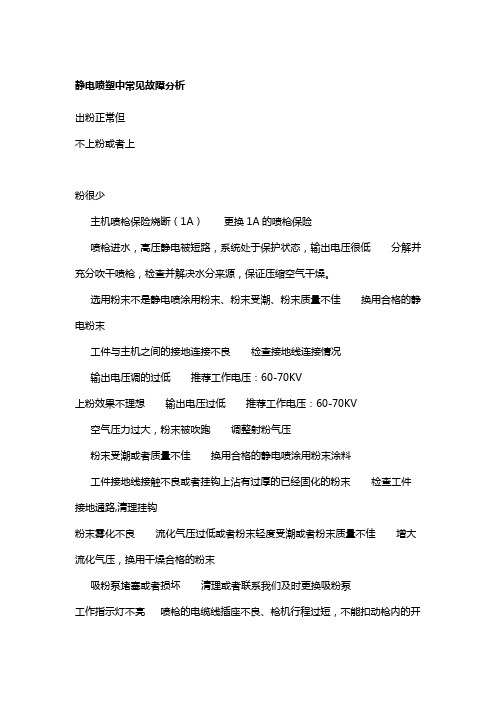

静电喷塑中常见故障分析出粉正常但不上粉或者上粉很少主机喷枪保险烧断（1A）更换1A的喷枪保险喷枪进水，高压静电被短路，系统处于保护状态，输出电压很低分解并充分吹干喷枪，检查并解决水分来源，保证压缩空气干燥。

选用粉末不是静电喷涂用粉末、粉末受潮、粉末质量不佳换用合格的静电粉末工件与主机之间的接地连接不良检查接地线连接情况输出电压调的过低推荐工作电压：60-70KV上粉效果不理想输出电压过低推荐工作电压：60-70KV 空气压力过大，粉末被吹跑调整射粉气压粉末受潮或者质量不佳换用合格的静电喷涂用粉末涂料工件接地线接触不良或者挂钩上沾有过厚的已经固化的粉末检查工件接地通路,清理挂钩粉末雾化不良流化气压过低或者粉末轻度受潮或者粉末质量不佳增大流化气压，换用干燥合格的粉末吸粉泵堵塞或者损坏清理或者联系我们及时更换吸粉泵工作指示灯不亮喷枪的电缆线插座不良、枪机行程过短，不能扣动枪内的开关检查喷枪电缆线，调整扳机顶螺丝电源指示灯不亮电源插座没电、电源线与插座接触不良、电源保险烧断（0. 5A）检查电源和检查更换0.5A电源保险不出粉喷枪的出粉口被扩散头堵住（新枪经典，多次发生）向外调整扩散头位置电磁阀不动作，没有射粉气压输出检查电磁阀的插头和连线连接喷枪的输粉管弯折或者脱落，气压连接管接错（射粉与稀释颠倒）检查输粉管与各条气管喷塑机进气阀门没有打开，或者气压过低打开阀门并调整射粉气压到0. 3~0.4喷枪控制线、扳机开关、喷枪连接到主机的插座接触不良（扣动板机时主机内没有“卡达”声）检查连线和插头稀释气压（二次气）过大先将稀释气压完全关闭试机吸粉泵上的出粉咀堵塞清理，并注意经常检查220V交流电压过低，设备供电不足，电磁阀打不开（新发现）调整电源电压或者加一个稳压器不出粉或一通气就一直出粉高压空气中有水，且工作环境温度太低，电磁阀阀芯被冻住，特点是主机工作指示灯显示正常，电磁阀不动作（新发现）。

用电吹风给电磁阀加热化开，并解决水分和温度问题。

镀锌管喷塑附着力差的原因
镀锌管的喷塑附着力差的原因可能是因为以下几点：
1. 表面处理不当：如果镀锌管的表面没有经过足够的处理，例如清洗、划砂等，则会导致喷塑涂层无法有效地附着在管子上。

2. 镀层质量不佳：如果镀锌管的镀层的质量不佳，存在坑洼或其他表面缺陷，则喷塑涂层也会难以附着。

3. 喷涂工艺问题：如果喷涂工艺不合理，例如过早的在镀锌管表面喷涂涂料，或涂料不够稠密，则会影响喷塑涂层的附着力。

4. 化学反应：当不同类型的涂层或材料之间发生化学反应时，也会导致喷塑涂层附着力差。

解决方法可以考虑：
1. 尽可能保证表面处理的充分和完整，确保表面清洁、平滑、耐磨、无油污等。

2. 选择高质量的镀锌管材料，确保外层较为光滑且无明显的缺陷。

3. 采用合适的喷涂工艺，比如要求涂层致密、均匀、厚度适宜等。

4. 注意涂层的材料选择，避免因材料不兼容引发的化学反应。

喷塑附着力差的原因首先，喷塑附着力差的一个主要原因是底材表面处理不当。

喷塑前，底材表面必须经过适当的处理，以提高附着力。

常见的表面处理方法包括喷砂、打磨、脱脂清洗和预处理剂处理等。

如果底材表面没有进行充分的处理，喷塑涂层与底材之间的物理结合力就会受到影响，导致附着力不佳。

其次，喷塑附着力差还可能与喷涂工艺参数有关。

喷塑过程中，工艺参数的选择对于附着力的质量至关重要。

例如，涂料与底材之间的温度差异过大会导致附着力不佳；喷涂厚度的过度增加也会导致附着力下降；涂层的喷涂速度和距离的选择不合适也会影响附着力。

因此，喷塑操作人员应当熟悉喷涂工艺参数的调整，以确保喷塑涂层的附着力达到要求。

此外，喷塑附着力差还可能受到喷涂材料质量的影响。

如果喷涂材料的质量不合格，其中可能含有杂质、溶剂气泡或者可能存在固化不完全等问题，都会导致喷塑涂层的附着力下降。

因此，在选择喷涂材料时，应当选择符合标准的优质产品，以确保喷塑涂层的附着力满足要求。

最后，喷塑附着力差还可能与环境条件有关。

环境温度、湿度等因素对于喷塑涂层的质量和附着力都有一定的影响。

例如，在高湿度的环境中进行喷塑，涂层可能受到水汽的影响而附着力下降；温度过高或过低也会影响喷塑涂层的附着力。

因此，在喷塑环境条件不理想的情况下，应当采取相应的措施来提高喷塑涂层的附着力，比如在喷塑区域提供恰当的温湿度控制设备。

综上所述，喷塑附着力差的原因可能包括底材表面处理不当、喷涂工艺参数选择不当、喷涂材料质量问题以及环境条件不理想等多个方面。

解决这些问题需要喷塑操作人员具备相关专业知识和经验，并进行合理的操作和控制，以确保喷塑涂层的附着力达到要求。

喷塑作业指导书一、概述喷塑作业是一种常见的表面处理工艺，通过将喷涂材料均匀地喷涂在物体表面，形成一层保护膜，提高物体的耐腐蚀性、耐磨性和美观度。

本指导书旨在提供喷塑作业的详细步骤和注意事项，以确保作业的质量和安全。

二、准备工作1. 确保作业区域通风良好，以避免喷涂材料的有害气体积聚。

2. 检查喷涂设备的工作状态，确保喷枪、压缩空气源等设备正常运行。

3. 准备喷涂材料，并按照使用说明进行搅拌和稀释。

三、作业步骤1. 清洁物体表面：使用清洁剂或者溶剂清洁物体表面，去除油污、灰尘和其他杂质。

确保表面干燥后继续下一步骤。

2. 防护措施：在作业区域周围设置防护措施，如遮挡布或者塑料薄膜，以防止喷涂材料飞溅到其他物体上。

3. 喷涂底漆：根据需要，先喷涂底漆以增加涂层的附着力和耐久性。

根据喷涂材料的要求，进行适当的稀释和搅拌，然后使用喷枪均匀地喷涂在物体表面。

4. 平整涂层：使用喷枪，将喷涂材料均匀地喷涂在物体表面，确保涂层平整、无气泡和滴落。

5. 干燥和固化：根据喷涂材料的要求，等待一定的干燥时间，以便涂层充分干燥和固化。

四、注意事项1. 安全防护：在喷塑作业过程中，必须佩戴适当的防护设备，如呼吸器、防护眼镜、手套和防护服，以防止喷涂材料对人体造成伤害。

2. 操作规范：熟悉喷涂设备的操作规范，确保正确使用和维护设备。

3. 喷枪调整：根据喷涂材料的要求，调整喷枪的喷涂压力、喷嘴直径和喷涂模式，以获得理想的喷涂效果。

4. 喷涂距离：控制喷涂距离，保持与物体表面的适当距离，以避免喷涂材料过度会萃或者喷涂效果不均匀。

5. 涂层厚度：根据喷涂材料的要求，控制涂层的厚度，以确保涂层的质量和性能。

6. 清洁保养：喷涂作业结束后，及时清洁喷枪和喷涂设备，以延长设备的使用寿命。

五、常见问题及解决方法1. 涂层起皱：可能是喷涂过程中喷涂材料过多或者过少，调整喷涂压力和喷涂距离，确保喷涂均匀。

2. 涂层粘性差：可能是喷涂材料未充分搅拌或者过度稀释，按照使用说明进行正确的搅拌和稀释。

喷塑喷塑是一种常见的表面涂装技术，适用于许多不同的材料和产品。

本文将介绍喷塑的原理、优势、应用领域以及一些常见问题和解决方案。

一、喷塑原理喷塑是通过将涂料喷射到物体表面形成均匀、平滑的涂层。

通常使用喷枪或者喷涂机来完成这个过程。

涂料在喷枪中通过压力或重力驱使，经过喷嘴喷射到物体表面。

二、喷塑优势1. 均匀涂层：喷塑技术能够实现均匀的涂层，避免出现滴落、漏涂或者厚薄不均的情况。

2. 色彩多样：喷塑可以使用各种颜色的涂料，以满足不同的需求。

同时，可以通过喷涂的方式实现渐变色、金属感等特殊效果。

3. 耐用性强：喷塑涂层具有较强的耐久性和耐磨性，能够在恶劣环境下长时间保持稳定。

4. 防腐、防锈：喷塑涂层具有良好的防腐和防锈功能，可以对物体表面进行有效的保护。

5. 经济高效：喷塑过程相对简单，施工速度较快，可以提高生产效率，降低成本。

三、喷塑应用领域1. 汽车工业：喷塑被广泛应用于汽车制造业中的车身、车门、保险杠等部件的表面涂装，以提供外观美观和耐久性保护。

2. 家电行业：冰箱、洗衣机、空调等家电产品的表面经过喷塑处理，能够增加产品的美观度和表面硬度。

3. 建筑领域：建筑物的外墙、铁艺栏杆等也可以通过喷塑来增加耐候性和美观性。

4. 电子行业：电子产品外壳的喷塑涂层可以提供绝缘、防火、抗污染等功能。

5. 家具制造：喷塑可以为家具提供各种颜色和质感，使其更加符合现代家居装饰的需求。

四、常见问题与解决方案1. 涂层质量不均匀：可能是喷枪喷涂压力不均匀造成的，建议检查喷涂设备并调整。

2. 涂层剥落：有时是由于物体表面未经过适当处理，导致涂料与物体粘附不牢固。

应事先清洁表面、进行抛光或者喷涂底漆。

3. 涂层颜色不准确：需要使用准确的颜色标准和调色配方，以确保涂层颜色与要求一致。

4. 涂层出现气泡或纹路：可能是喷枪喷涂的压力过高或喷嘴堵塞，应调整喷涂设备并保持喷枪清洁。

总结：喷塑因其均匀涂层、色彩多样、耐用、防腐等优势，在各个领域得到广泛应用。

喷涂不良现象原因分析及对策首先，喷涂不良现象的原因可能是涂料本身质量不良，如溶剂挥发不良、颜料过多或不匀等。

对此，我们应该选择质量可靠的涂料，并确保合适的稀释剂和颜料的比例，以及充分搅拌溶解，确保涂料材料质量合格。

其次，喷涂不良现象可能与喷涂设备有关，如喷枪精度不够、气压调节不当等。

因此，我们需要确保使用高质量的喷枪，并根据涂料要求调整合适的气压，确保涂料均匀喷涂。

此外，喷涂不良现象可能与喷涂环境有关，如温度、湿度等。

温度过高或者湿度过大会影响涂料的质量，导致喷涂不良。

因此，我们需要在适宜的温度和湿度环境下进行喷涂。

还有一种常见的喷涂不良现象是涂膜起泡。

这可能是由于涂料在喷涂前未充分搅拌或者出现了气泡。

因此，在喷涂前，我们需要彻底搅拌涂料以确保涂料中的气泡消除。

另外，对于喷涂不良现象，我们还需要配备专业的操作人员。

喷涂技术要求高，需要有一定的经验和技巧。

因此，我们应该提供专业的培训，确保操作人员能够熟练掌握喷涂技术，并定期检查和评估他们的工作质量。

最后，对于喷涂不良现象，我们需要建立和执行严格的质量管理体系。

这包括对原材料的质量检查、对喷涂设备的定期维护保养、对喷涂过程的监控和控制等。

只有确保每一个环节都进行严格的控制，才能预防和解决喷涂不良现象。

综上所述，喷涂不良现象的原因可能是多方面的，包括涂料材料、喷涂设备、喷涂环境以及人员技术等。

对于不同的问题，我们需要采取相应的对策，包括选择合适的涂料、优化喷涂设备、调节喷涂环境、培训并监督操作人员，并建立和执行严格的质量管理体系，以确保喷涂质量的稳定和提高。

静电喷塑质量（缺陷）与原因分析静电喷塑质量（缺陷）与原因分析⼀，静电喷涂表⾯有凹坑现象：⼯件表⾯的⼩坑并没有露底，⼩坑的底部是透明的，能透出⼯件的底⾊。

原因：粉末被污染，污染环节有可能在粉末的⽣产、保存、使⽤过程中的任⼀环节。

⽣产不同成分粉末时机器清理不彻底，造成后⽣产的粉末被前⽣产的粉末污染；静电喷塑机的⽓路被污染，机器的内部⽓路原件，特别是电磁阀、调压阀内部容易被忽视，⾼压空⽓中含有润滑油等有机成分；⽤户在存放粉末时，打开包装袋后没有封严，造成喷涂另⼀种粉末时窜⼊污染；喷涂时更换粉末，静电喷塑机清理不彻底；喷涂车间内有漂浮的其他有机化学粉尘，被⼯件上的残留静电吸附；固化炉内存在漂浮的有机灰尘微粒。

注意：这种⼩坑经常被刚⼊⾏的⼈说成“⽕⼭坑”，并认为是静电打⽕造成的，其实不是，静电打⽕造成的⼩坑是要露底的。

也就是说上图这种现象不应是静电喷塑机造成的。

在实际⼯作中，尤其是加班赶活的时候，操作⼯⼈往往顾不上较频繁的给空压机和油⽔过滤器放⽔，影响喷涂质量。

不同的粉末对机油的敏感程度不同，使⽤同样的含有少量机油的压缩空⽓，有的塑粉喷出来的东西没有问题，有的塑粉就会出现图⽚中的问题⼆，静电喷涂表⾯有不规则的⿊⾊细线现象：往往在喷涂完成后，静置10⼏分钟之后就会看到（还没固化），固化之后就是图⽚中的样⼦。

原因：喷涂⼯作环境中存在漂浮的⿊⾊烟尘，被⼯件的残余静电吸附造成的。

⿊⾊的烟尘可能存在于喷房或车间空间中，也可能存在于固化炉内如果是燃烧（油、煤）式固化炉，可能是换热器漏烟，或者燃烧不充分；不过正常⼯作的燃油燃⽓固化炉很少有冒烟的；燃烧液化⽓和燃烧天然⽓的加热系统，冒烟的可能性⼏乎为零，如果燃⽓系统中出现烟尘，应考虑循环风将固化炉风道内的可燃杂质抽到了加热系统炉胆内了（纤维、抹布、掉落的塑粉等被燃烧或碳化）。

如果固化炉的底部有加热装置，粉末涂料震动跌落到发热元件上受热碳化或燃烧。

粉末本⾝有问题，固化时烟雾⽐较严重。

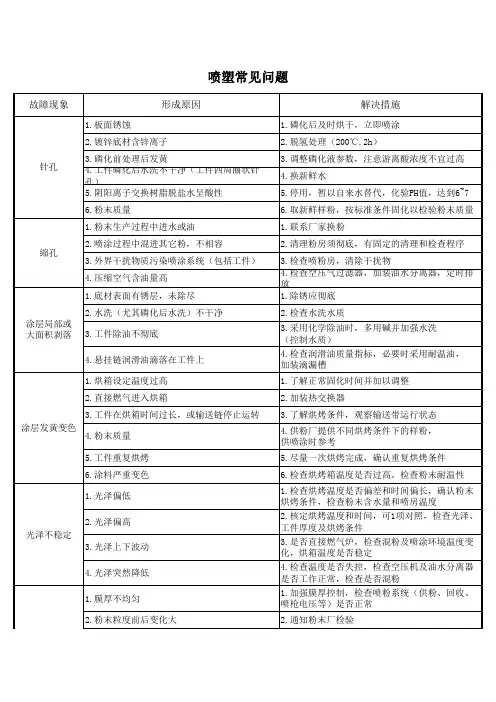

喷塑常见问题一览表：1).针孔:主要原因：①板面锈蚀；②镀锌底材含氢离子；③磷化前处理后发黄；④工件磷化后，水洗不干净，尤其在工件四周表现为圈状针孔；⑤阴阳离子交换树脂脱盐水呈酸性；⑥粉末质量。

解决措施：①磷化后及时烘干，立即喷涂；②脱氢处理(200℃左右，2h)；③调整磷化液参数，注意游离酸浓度不宜过高；④换成新鲜水，清洗喷嘴，使水压＞1.5bar；⑤停用，暂以自来水代替，化验pH值，要求达到6～7；⑥取新鲜样粉，按标准条件固化以检验粉末质量。

2).缩孔主要原因：①粉末生产过程中进水或油。

其缩孔分布均匀，呈细小圆坑或大针眼；②喷涂过程中混进其他粉，因不相容造成缩孔；③外界干扰物质污染喷涂系统(包括工件)，尤其是车间里存在含硅脱模剂和放水剂；④铸件表面有大而深地孔；⑤涂层出现圆坑，且较大，俗称“鱼眼”；⑥压缩空气油含量高。

解决措施：①联系厂家换粉；②换粉清理粉房须彻底，最好整理出清理和检查程序；③仔细检查喷粉现场，排除这些干扰物质，严格规章制度，严防带入这些干扰物品；④喷砂要完全，铸件可预热，预热温度和时间视材质和厚度而定；⑤脱脂段调整参数，干燥和固化烘道污染须清洗，检验升降机和橡胶皮带是否污染粉末；⑥检查压缩机的过滤器，加装油水分离器，每班定时排放。

3).涂层局部或大面积脱落主要原因：①底材表面有锈层，未除尽；②水洗(尤其磷化后水洗)不干净；③底材表面除油不彻底；④悬挂链上润滑油滴落到工件上；⑤镀锌板起泡及涂层脱落。

解决措施：①除锈应彻底；②检查水洗流量、水质和喷嘴，检查水洗流量和压力；③采用化学除油(较适于动植物油，不适于矿物油)时，多用碱除油，除油后加强水洗(注意水质)；④检查润滑油质量指标，必要时更换耐温更高的润滑油或在易滴落处下面安置受槽；⑤参见附1。

4).涂层发黄变色主要原因：①烘道或烘箱设定温度过高；②直接燃气进入烘箱或烘道；③工件在烘道或烘箱里停留时间过长，或输送链停止运转；④粉末质量；⑤工件反复烘烤2次以上；⑥涂料严重变色。

粉末喷涂中故障的处理1、前言粉末涂料与其他涂料一样，在施工过程中不可避免地会出现一些故障。

首先要分析涂层缺陷原因，从而有效地处理故障。

2、影响涂层质量的因素2.1 粉末涂料质量差一原材料不合格：粉末涂料质量问题容易造成涂层各种缺陷。

须从涂料质量抓起，选择质量好的涂料，并完善涂料进厂的各项技术检验。

一配方设计不佳：配方设计既要达到产品的高品位要求，又要具有市场竞争力，还要使配方具有稳定性和延续性。

配方设计不完善，会降低粉末涂料的使用性能，影响涂层性能。

一生产工艺不规范：粉末涂料的生产过程是一个物理混合过程，生产设备必须运行正常，还要有规范的操作程序。

一回收粉不良：回收粉中有杂质，新粉与回收粉的用量比不合理等都会影响涂层质量，应控制回收粉：新粉的比例为1:1或2:3。

一混粉：若两种粉末中的流平剂不同或粉末中含有硅油助剂等，则这两种粉末不相容。

将两种粉末混合则会降低涂层光泽或产生缩孔等。

一材料保管不善：粉末涂料不能受热吸潮、挤压等，以免结块而降低质量。

同时也不能长时间存放在供粉桶内，否则流化不好。

一质检制度不健全：粉末涂料出厂前要认真抽检各项技术指标。

2.2 喷涂工艺执行不严一前处理差：除油、除锈、磷化质量差，表面有残留物，造成涂层橘皮、缩孔、颗粒等缺陷和降低涂层附着力。

工件未彻底干燥，使涂层起泡。

一工艺条件失控：压缩空气不净，气压不足，容易产生粉末流平性差、吐粉等缺陷，以控制气压为9.8～20.6kPa为佳。

一电压过高或过低，电压不稳，使工件凹陷部位无法上粉或降低上粉率，同时涂层厚度不均匀。

电压应控制为60～90 kV。

一固化温度过低或过高，涂层抗冲击强度和硬度均低，且外观、光泽差．有橘皮等。

一操作不当：喷枪口位置或方向不正确，上粉率低。

调整喷枪口朝向，使粉末云直接喷向工件凹陷区域。

喷距太近将产生强烈的反电离现象，导致静电击穿，引起粉末燃烧打火，或形成纹路或金属闪光效果不好；喷足巨太远则出粉量减少。

喷塑车间管理改善方案1. 背景喷塑车间作为一种常见的表面处理工艺，被广泛应用于机械、电子、汽车等各个行业。

喷塑车间管理的好坏直接关系到生产效率和产品质量。

但是在很多喷塑车间中，管理存在很多不足，导致效率低下和产品质量不稳定。

2. 现状分析2.1 人员管理不到位很多喷塑车间没有完善的岗位职责和工作流程，导致员工职责不明确，工作自由度大，员工素质不高，工作效率低下。

2.2 物料管理混乱喷塑车间中有大量的涂料和溶剂等危险品，但由于物料管理不够严格，很容易出现浪费、丢失和安全事故等问题。

2.3 质量控制不完善喷塑车间中的产品质量直接影响到客户满意度和公司形象，但很多车间在质量控制方面存在缺陷，导致产品品质不稳定和客户抱怨。

3. 改善方案3.1 人员管理方案制定详细的员工职责和工作流程，明确工作任务和目标，提高员工工作积极性和工作效率。

同时加强对员工的培训和考核，提高员工技能和素质。

3.2 物料管理方案建立完整的物料管理制度，规范化物料采购、领用、使用和储存等流程，确保物料的安全、准确和节约。

加强对危险品的管理和培训，提高安全防范意识。

3.3 质量控制方案建立严格的质量控制体系，从设计、生产、质检到售后全过程进行质量管理。

实施全员质量意识的教育和培训，加强对关键工艺的监控和检测。

同时建立完善的客户反馈和投诉处理机制，及时响应客户需求。

4. 实施计划4.1 人员管理计划明确员工职责和工作流程，建立绩效考核制度，制定员工培训计划，监督员工工作效率和工作质量。

4.2 物料管理计划制定详细的物料管理制度，建立物料分类和储存系统，采用电脑化管理方式，加强对危险品的管理和培训。

4.3 质量控制计划建立严格的质量控制体系，制定详细的工艺流程和操作规程，建立QC小组进行质量控制和问题分析，建立客户反馈和投诉处理机制。

5. 结论喷塑车间管理的改善方案需要从人员管理、物料管理和质量控制等方面入手，通过制定细致的计划和实施措施，提高员工素质和工作效率，规范物料管理，加强质量控制，实现生产效率的提高和产品质量的稳定。

喷塑产品掉塑的原因喷塑产品掉塑是指在使用过程中，喷塑产品表面的涂层开始脱落或剥落的现象。

喷塑产品掉塑的原因有多种，下面将分别进行介绍。

材料质量问题是导致喷塑产品掉塑的主要原因之一。

如果喷塑产品的涂层材料质量不好，强度不足或者与基材无法良好结合，那么在使用过程中就容易出现掉塑的情况。

例如，如果使用的涂层材料没有经过严格的质量检测和筛选，可能会存在粘结不牢固的问题，导致掉塑现象的发生。

喷塑产品的制作工艺也会影响到掉塑问题的发生。

制作喷塑产品的工艺中，涂层的施工过程是一个关键环节。

如果施工过程中没有控制好喷涂厚度、涂层的均匀性和涂层与基材的粘结情况等因素，都有可能导致喷塑产品掉塑的发生。

此外，如果涂层的烘干时间不足或者烘干温度过高，也可能会引起涂层与基材之间的粘结不良，从而导致掉塑的问题。

环境因素也是导致喷塑产品掉塑的原因之一。

喷塑产品通常是用于户外环境，而户外环境中的气候条件和外部物理力量都会对涂层产生影响。

例如，强烈的紫外线辐射、高温、酸雨等都会使得涂层老化、变脆，从而加速掉塑的发生。

使用不当也是导致喷塑产品掉塑的原因之一。

喷塑产品在使用过程中，如果受到剧烈的冲击、摩擦或者刮擦，都有可能导致涂层受损，从而掉塑。

此外，如果在清洁喷塑产品时使用不当的清洁剂或者工具，也可能会对涂层造成损伤，导致掉塑的发生。

喷塑产品掉塑的原因主要包括材料质量问题、制作工艺问题、环境因素和使用不当等。

为了避免喷塑产品掉塑问题的发生，首先需要选择质量可靠、经过严格检测的喷塑产品；其次，在制作过程中要注意控制施工工艺，确保涂层与基材的粘结牢固；此外，喷塑产品在使用过程中应注意避免剧烈冲击和刮擦，合理选择清洁剂和工具进行清洁。

只有从源头上解决这些问题，才能够有效预防喷塑产品掉塑的发生，延长产品的使用寿命。

喷塑车间管理改善方案背景喷塑车间是一个需要高度管理的生产环节。

一些不合理的管理措施会导致效率低下、物料浪费、质量问题以及工作人员安全隐患等。

因此，对喷塑车间进行管理改善是一个非常重要的任务。

问题在喷塑车间管理中，存在以下诸多问题：1.设备使用效率低下2.喷塑生产过程中存在较高的物料浪费3.喷塑产品的质量不稳定且存在瑕疵4.喷塑车间存在较高的事故风险为了解决这些问题，我们提出以下的改善方案。

改善方案提高设备利用率提高设备利用率是提高喷塑车间效率的重要途径。

可以采取以下几种方式：1.加强设备的定期维护，保证机器的运行效率。

2.通过加强培训等方式提高操作人员的技能水平和维修能力。

3.优化生产计划，避免机器闲置的情况。

减少物料浪费物料浪费会导致成本增加，因此需要采取严格的措施。

1.通过制定合理的物料和工具使用标准，有效减少物料的浪费。

2.建立材料库存管理制度，实现物料的精细化管理，避免因为缺材料和错材料等问题而浪费资源。

3.对生产过程中的废品进行回收和再利用，降低浪费。

提高产品质量提高产品质量是喷塑车间管理的最终目标，需要从以下几个方面考虑：1.制定符合国家质量标准的产品质量检验标准。

2.加强检验人员的素质，确保产品质量检验的准确性。

3.对喷塑工艺进行培训和学习，提供及时而全面的技术支持，进一步提高工艺水平。

4.建立完善的质量反馈和处理机制，及时发现问题和解决问题。

改善安全管理安全管理是喷塑车间管理的重点。

需要在以下几个方面加强安全管理：1.督促操作人员严格遵守操作规程，严格执行安全操作规范。

2.对操作人员进行安全培训，提高他们的安全意识和防范意识。

3.建立紧急避险措施，应对突发事件。

结论喷塑车间管理改善方案是一个系统性的改善过程，需要多方面的参与和协调。

只有加强对生产过程的管理、提高操作人员素质、优化工艺流程以及强化技术支持和质量保证等方面的管理，才能实现喷塑车间管理的全面改善和完善。
