涵洞设计说明书涵洞设计说明书一、设计依据1、交通部部颁标准《公路工程技术标准》JTJ B001-2003。
2、交通部部颁标准《公路桥涵设计通用规范》JTG D60-2004。
3、交通部部颁标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTGD62-2004。
4、交通部部颁标准《公路桥涵地基与基础设计规范》(JTG D63-2007)。
5、交通部部颁标准《公路桥涵施工技术规范》JTJ 041-2000。
6、交通部部颁标准《公路桥涵抗震设计细则》(JTG/T B02-01-2008)。
7、交通部部颁标准《公路圬工桥涵设计规范》（JTG D61-2005）。
8、交通部部颁标准《公路交通安全设施设计规范》（JTG D81-2006）。
9、交通部部颁标准《公路交通安全设施设计细则》（JTG/T D81-2006）。
10、交通部部颁标准《钢筋混凝土用钢第1部分：热轧光圆钢筋》(GB 1499.1-2008)。
11、交通部部颁标准《钢筋混凝土用钢第2部分：热轧带肋钢筋》(GB 1499.2-2007)。
12、交通部部颁标准《公路工程质量检验评定标准》（JTG F80/1-2004）。
二、技术标准1、设计荷载：公路－II级。
2、设计洪水频率：1/50。
3、交角：0°、30°，交角指水流方向与路线法线方向的夹角。
4、跨径：1.0、1.5、4.0米。
5、基础埋置深度：K0+000~K66+000埋深 2.3米；K66+000~K92+000埋深3.0米；K92+000~终点埋深2.6米；6、路基宽度：12.00米。
7、涵台基础：采用分离式基础。
三、设计说明：A、钢筋混凝土明板涵：1、主要材料：（1）、混凝土：台身、台帽、基础均采用C30混凝土, 盖板、铰缝均采用C30混凝土，涵面铺装采用C40混凝土；（2）、砌体：八字墙、河床铺砌、隔水墙、边坡铺砌均采用M7.5浆砌片石。
（3）、石料：石料强度不得低于MU30。

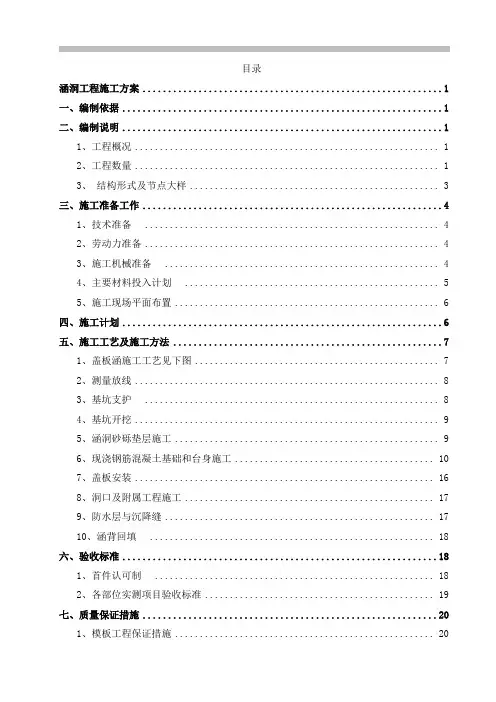

目录涵洞工程施工方案 (1)一、编制依据 (1)二、编制说明 (1)1、工程概况 (1)2、工程数量 (1)3、结构形式及节点大样 (3)三、施工准备工作 (4)1、技术准备 (4)2、劳动力准备 (4)3、施工机械准备 (4)4、主要材料投入计划 (5)5、施工现场平面布置 (6)四、施工计划 (6)五、施工工艺及施工方法 (7)1、盖板涵施工工艺见下图 (7)2、测量放线 (8)3、基坑支护 (8)4、基坑开挖 (9)5、涵洞砂砾垫层施工 (9)6、现浇钢筋混凝土基础和台身施工 (10)7、盖板安装 (16)8、洞口及附属工程施工 (17)9、防水层与沉降缝 (17)10、涵背回填 (18)六、验收标准 (18)1、首件认可制 (18)2、各部位实测项目验收标准 (19)七、质量保证措施 (20)1、模板工程保证措施 (20)2、钢筋工程保证措施 (22)3、混凝土工程保证措施 (25)八、质量通病防治措施 (26)1、蜂窝 (26)2、麻面 (27)3、孔洞 (28)4、露筋 (28)5、缝隙、夹层 (29)6、缺棱掉角 (29)7、表面不平整 (30)九、保证施工安全的技术措施 (30)1、施工机械、设备安全技术措施 (30)2、施工用电安全措施 (31)3、涵洞工程安全措施 (31)4、在公路及其周围地区施工安全措施 (32)5、基坑开挖施工安全措施 (32)6、基坑开挖后的成品保护措施 (33)7、基坑开挖的文明施工环境保护 (33)十、其它技术组织措施 (34)1、雨季施工措施 (34)2、夜间施工 (35)十一、文明施工及环境保护措施 (35)涵洞工程施工方案一、编制依据XX工程XX标段设计施工图。
《公路工程技术标准》JTG B01-2014《公路桥涵设计通用规范》JTG D60-2015《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG 3362-2018《公路桥涵地基与基础设计规范》JTG D63-2007《公路桥涵养护规范》JTG H11-2004《公路涵洞设计细则》JTG/T D65-04-2007《公路桥涵施工技术规范》（JTG/T F50-2011）《公路工程质量检验评定标准》（JTG F80/1-2017)二、编制说明1、工程概况XXXX盖板涵布设情况：盖板涵主要有3种形式：通道盖板涵、过水盖板涵、通道兼过水盖板涵。

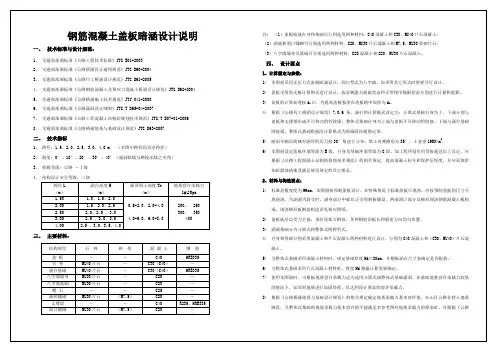

涵洞设计说明书一、设计依据1、交通部部颁标准《公路工程技术标准》JTJ B001-2003。
2、交通部部颁标准《公路桥涵设计通用规范》JTG D60-2004。
3、交通部部颁标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTGD62-2004。
4、交通部部颁标准《公路桥涵地基与基础设计规范》(JTG D63-2007)。
5、交通部部颁标准《公路桥涵施工技术规范》JTJ 041-2000。
6、交通部部颁标准《公路桥涵抗震设计细则》(JTG/T B02-01-2008)。
7、交通部部颁标准《公路圬工桥涵设计规范》（JTG D61-2005）。
8、交通部部颁标准《公路交通安全设施设计规范》（JTG D81-2006）。
9、交通部部颁标准《公路交通安全设施设计细则》（JTG/T D81-2006）。
10、交通部部颁标准《钢筋混凝土用钢第1部分：热轧光圆钢筋》(GB 1499.1-2008)。
11、交通部部颁标准《钢筋混凝土用钢第2部分：热轧带肋钢筋》(GB 1499.2-2007)。
12、交通部部颁标准《公路工程质量检验评定标准》（JTG F80/1-2004）。
二、技术标准1、设计荷载：公路－II级。
2、设计洪水频率：1/50。
3、交角：0°、30°，交角指水流方向与路线法线方向的夹角。
4、跨径：1.0、1.5、4.0米。
5、基础埋置深度：K0+000~K66+000埋深2.3米；K66+000~K92+000埋深3.0米；K92+000~终点埋深2.6米；6、路基宽度：12.00米。
7、涵台基础：采用分离式基础。
三、设计说明：A、钢筋混凝土明板涵：1、主要材料：（1）、混凝土：台身、台帽、基础均采用C30混凝土, 盖板、铰缝均采用C30混凝土，涵面铺装采用C40混凝土；（2）、砌体：八字墙、河床铺砌、隔水墙、边坡铺砌均采用M7.5浆砌片石。
（3）、石料：石料强度不得低于MU30。
钢筋混凝土盖板涵验算钢筋混凝土盖板涵验算*******1. 设计依据:《公路桥涵设计通用规范》(JTG D60-2004)《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004) 《公路圬工桥涵设计规范》(JTG D61-2005)《公路桥涵地基与基础设计规范》(JTJ 024-85)《公路涵洞设计细则》JTG/T D65-04-20072. 设计资料:涵洞净跨径l0=1.5 m盖板支点厚度h1=0.19 m盖板跨中厚度h2=0.19 m盖板计算跨径lp=l0+h1=1.69 m管节材料砼标号=C30砼板顶填土高H=1.9 m土容重γ1=18 kN/m^3钢筋混凝土容重γ2=25 kN/m^3土的内摩擦角φ=35度保护层厚度=0.03 m主受力钢筋级别=HRB335主受力钢筋直径=16 mm主受力钢筋间距=0.16 m3. 外力计算:a.恒载填土垂直压力q=土容重*填土高=33.3 kN/m^2板自重垂直压力qz=盖板容重*盖板平均高度=4.75 kN/m^2b.活载横向分布宽度a=7.636 m纵向分布宽度b=3.736 m垂直压力P=19.628 kN/m^24.荷载组合及内力计算:a.跨中弯矩恒载产生的跨中弯矩M恒=(Q土+Q自)*lp^2/8=13.584 kN.m活载产生的跨中弯矩M汽=7.008 kN.mb.支点剪力恒载支点剪力Q恒=(Q土+Q自)*l0/2=28.538 kN活载支点剪力Q汽=14.721 kNc.荷载组合结构重要性系数(涵洞设计安全等级为三级)γ0=0.9剪力Qj=0.90*(1.2Q恒+1.4Q汽)=49.369 kN弯矩Mj=0.90*(1.2M恒+1.4M汽)=23.501 kN.m5. 截面配筋:混凝土轴心抗压设计强度Ra=13.8 MPa钢筋抗拉设计强度Rg=280 MPa需要钢筋截面积为Ag=6.855 cm^2建议配筋采用4根Φ166. 正截面强度验算:实际受拉区配筋面积为Ag=12.569 cm^2混凝土受压区高度x=Rg*Ag/(Ra*b)=2.5502 cm截面有效高度h0=16 cm混凝土受压区高度界限系数ξjg=0.56受压区高度x < ξjg*h0=8.96,满足要求砼材料安全系数γc=1.25正截面强度=1/γc*Ra*b*x*(h0-x/2)=41.457 kN.m正截面强度> 设计强度Mj,正截面强度满足要求7. 斜截面剪切强度验算:砼轴心抗压强度标准值fck=20.1 MPa r0*Qj=44.432 ≤0.51*10^-3*sqrt(fck)*b*h0=365.837 ,截面尺寸满足要求混凝土轴心抗拉设计强度ftk=1.39 MPa r0*Qj=44.432 ≤0.5*10^-3*ftk*b*h0=139,斜截面抗剪强度满足要求8. 裂缝宽度验算:钢筋表面形状影响系数C1 =1荷载特征影响系数C2 =1.33构件形式系数C3 =1.15受拉钢筋有效配筋率ρ=As/(b*h0)=0.008受拉钢筋的直径d=16 mm受拉钢筋重心处的应力σg=95.113 MPa钢筋的弹性模量Es=200000 MPa最大裂缝宽度δfmax=C1*C2*C3*σg/Es*(30+d)/(0.28+10*ρ)=0.093 mm δfmax < 0.2,最大裂缝宽度满足要求*******钢筋混凝土盖板涵涵台验算*******1. 设计依据:《公路桥涵设计通用规范》(JTG D60-2004)《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004) 《公路圬工桥涵设计规范》(JTG D61-2005)《公路桥涵地基与基础设计规范》(JTJ 024-85)2.设计资料:涵台净高=1.9 m盖板搁置长=0.25 m涵台背坡=1:0铺砌厚度=0.4 m铺底距台距=0 m是否为整体式基础:否基础厚度=0.6 m基础襟边宽=0.2 m基础级数=1是否设置支撑梁=是支撑梁宽=0.4 m支撑梁高=0.4 m路基宽度=185.94 m涵洞长度=188.92 m涵台顶宽=0.48 m涵台材料的长细比修正系数=1砂浆强度等级=M7.5涵台容重=23 kN/m^3铺底容重=23 kN/m^3基础容重=23 kN/m^3涵台身抗压强度设计值=14.5 MPa 基底容许应力[σ]=280 kPa3.水平土压力计算:涵台计算高度=1.795 m破坏棱体长度=2.051 m活载土压力换算土层厚=1.325 m 水平土压力q1=15.949 kN/m^2水平土压力q2=24.705 kN/m^2支座处反力RA=16.934 kN支座处反力RB=19.553 kN最大弯矩所在X=0.77 m最大弯矩=8.197 kN.m4.垂直压力计算:在X截面上的垂直力如下:P(1)=38.05 kNE(1)=-0.115 mM(1)=-4.376 kN.mP(2)=7.659 kNE(2)=0.125 mM(2)=0.957 kN.mP(3)=1.005 kNE(3)=0.125 mM(3)=0.126 kN.mP(4)=8.505 kNE(4)=-0 mΣP恒=55.219 kN ΣM恒=-3.293 kN.m5.截面强度与稳定验算:组合弯矩Mj=6.773 kN.m组合剪力Nj=78.186 kN偏心距e0=0.087 m偏心距e0 ≤0.6*y=0.144,偏心距符合要求!γ0*Nj=70.367 < φ*A*fcd=4967.159,强度满足要求!6.基底应力验算:基底垂直压力如下:P(1)=38.05 kNE(1)=-0.115 mM(1)=-4.376 kN.mP(2)=7.659 kNE(2)=0.125 mM(2)=0.957 kN.mP(3)=1.005 kNE(3)=0.125 mM(3)=0.126 kN.mP(4)=20.976 kNE(4)=-0 mM(4)=-0 kN.mP(5)=12.144 kNE(5)=0 mM(5)=0 kN.mP(6)=0 kNE(6)=0.24 mM(6)=0 kN.mP(7)=7.524 kNE(7)=0.34 mM(7)=2.558 kN.mP(8)=3 kNE(8)=-0.34 mM(8)=-1.02 kN.mE(9)=0.34 mM(9)=2.264 kN.mP(10)=14.721 kNE(10)=-0.115 mM(10)=-1.693 kN.mΣP=111.739 kN ΣM=-1.183 kN.m A=0.88 m^2 W=0.129 δmax=ΣP/A + ΣM/W=136.143 kPaδmin=ΣP/A - ΣM/W=117.81 kPaδmax < 基底容许应力280.00kPa,满足要求。

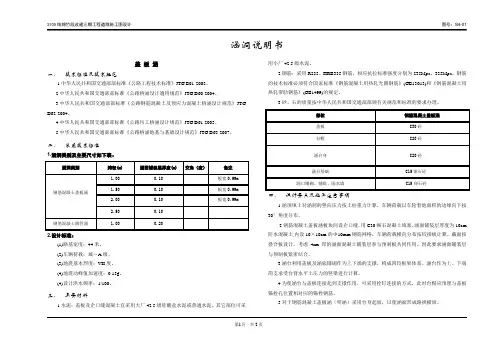

涵洞、通道涵、涵式小桥设计说明涵洞、通道涵、涵式小桥设计说明一、技术标准及规范1、交通部部颁标准《公路工程技术标准》JTG B01-2003。
2、交通部部颁标准《公路桥涵设计通用规范》JTG D60-2004。
3、交通部部颁标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004。
4、交通部部颁标准《公路桥涵地基及基础设计规范》JTG63-2007。
5、交通部部颁标准《公路工程混凝土结构防腐蚀技术规范》JTG/TB07-01-2006。
6、交通部部颁标准《公路涵洞设计细则》JTG/T D65-04--2007。
7、钢筋混凝土箱涵参考：JT/GQB 016-2000。
8、其它相关标准及规范二、主要技术指标1、设计荷载：公路－I级。
2、设计洪水频率：1/100。
3、地震动峰值加速度值：0.1g。
三、主要材料1、圆管涵：管节采用C40混凝土，钢筋采用R235、HRB335钢筋，管基采用C20混凝土；帽石、端墙墙身及基础采用C25混凝土；八字墙墙身及基础采用C20片石砼；洞口铺砌、隔水墙采用M7.5砂浆砌片石，片石标号不小于30号。
2、盖板涵（用于跨径不大于4m，且填土高小于8m的盖板涵）：3、盖板涵及涵式小桥（除跨径不大于4m，且填土高小于8m的盖板涵外）：4、箱涵：涵身及翼墙采用C30混凝土，钢筋采用II级钢筋；涵身基础采用C20混凝土；洞口河床铺砌、隔水墙、锥形护坡均采用M7.5砂浆砌片石及M7.5砂浆勾缝。
四、设计要点根据实地调查的有关资料及地方要求，结合桥梁兼排水通道的设置情况，综合考虑布设涵洞、通道。
根据地基承载力、路基填土高度、设计流量及材料来源分别选用了圆管涵、盖板涵、箱涵、涵式小桥。
其中箱涵涵顶填土高度＜0.5m时视为明涵。
明涵需要设置搭板，在箱涵涵身设置牛腿。
箱涵温度应力按±10°C考虑，并考虑了底板、侧墙与顶板分期浇筑时的混凝土的收缩影响，故施工时按降温10°C处理。

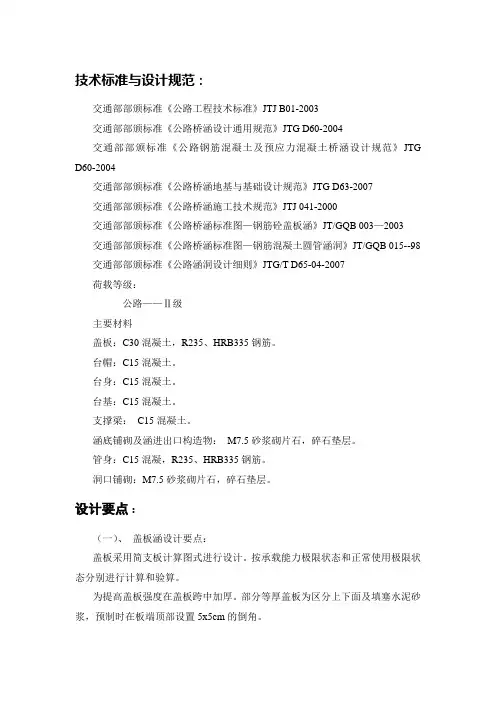

技术标准与设计规范：交通部部颁标准《公路工程技术标准》JTJ B01-2003交通部部颁标准《公路桥涵设计通用规范》JTG D60-2004交通部部颁标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D60-2004交通部部颁标准《公路桥涵地基与基础设计规范》JTG D63-2007交通部部颁标准《公路桥涵施工技术规范》JTJ 041-2000交通部部颁标准《公路桥涵标准图—钢筋砼盖板涵》JT/GQB 003—2003交通部部颁标准《公路桥涵标准图—钢筋混凝土圆管涵洞》JT/GQB 015--98 交通部部颁标准《公路涵洞设计细则》JTG/T D65-04-2007荷载等级：公路——Ⅱ级主要材料盖板：C30混凝土，R235、HRB335钢筋。
台帽：C15混凝土。
台身：C15混凝土。
台基：C15混凝土。
支撑梁：C15混凝土。
涵底铺砌及涵进出口构造物：M7.5砂浆砌片石，碎石垫层。
管身：C15混凝，R235、HRB335钢筋。
洞口铺砌：M7.5砂浆砌片石，碎石垫层。
设计要点：（一）、盖板涵设计要点：盖板采用简支板计算图式进行设计。
按承载能力极限状态和正常使用极限状态分别进行计算和验算。
为提高盖板强度在盖板跨中加厚。
部分等厚盖板为区分上下面及填塞水泥砂浆，预制时在板端顶部设置5x5cm的倒角。
预制盖板宽度为99cm，其余根据需要预制。
盖板底层设受力主筋，顶层设架立钢筋，各种钢筋沿板长和板宽方向均匀布置。
当涵洞为斜交时，涵身部分中板以正交预制板铺设，两端洞口部分以梯形现浇混凝土构成，梯形板支撑短边长度宜按50<Ld<99cm控制。
当涵洞跨度较大，且斜度也较大时，可用调整预制板数量的方法以增加短支撑边长度，解决短支撑边钢筋间距过小的问题。
路面车辆活荷载对涵顶的压力：当填土高度为0.5m时，按45°角分布；当填土高度大于0.5m时，按30°角进行分布；填土内摩擦角为35°，土容重18KN/m3，填石容重20KN/m3。
