电力线载波的原理和应用1. 电力线载波概述电力线载波(Power Line Carrier,简称PLC)是一种基于电力线传输的通信技术,通过将高频信号叠加在电力线上,实现数据传输和通信的目的。
电力线载波技术广泛应用于电力系统的监测、控制和通信网络中,具有传输速度快、成本低、扩展性好等优势。
2. 电力线载波原理电力线载波技术的实质是利用电力线路本身具有传输高频信号的特性进行通信。
具体原理如下:•电力线是一种具有较好导电性能的传输介质,可以传输高频信号。
电力线上的两根导线构成了传输信号的载体。
•电力线上的载波信号通过耦合器、滤波器等设备与电力线相连接。
通过调制器对原始数据进行调制,将调制后的信号通过功率放大器放大后,叠加到电力线上。
•在电力线上传输的信号受到电力线传输特性的影响,会出现噪声、衰减等问题。
因此,需要使用解调器和滤波器对接收到的信号进行解调和滤波,还原出原始数据。
3. 电力线载波应用领域3.1 电力系统监测与控制•电力线载波技术可以实现对电网的监测和控制。
通过将监测设备与电力线相连,将监测到的数据通过电力线传输给控制中心。
控制中心可根据数据分析电力系统的运行情况,实现对电力系统的远程监测和控制。
•电力线载波技术可以实现对电力设备的状态监测和故障诊断。
通过在电力设备上布置传感器,获取设备的工作状态信息。
将传感器采集到的数据通过电力线传输,供监测和诊断系统进行分析,及时发现设备故障并采取相应措施。
3.2 室内电力线通信•电力线载波技术可以提供家庭或办公室内的宽带通信服务。
通过将电力线与电力线载波通信模块相连,家庭用户可以通过插座就能够使用宽带网络,无需布线和接入设备。
•室内电力线通信还可以支持电力线智能家居系统的搭建。
通过将智能家居设备与电力线相连,实现智能家居设备之间的通信和互联,实现智能家居系统的远程控制和管理。
3.3 智能电网传输•电力线载波技术在智能电网中有广泛应用。
通过在配电线路、变电站和智能电表中布置载波模块,实现对电力系统的监测、控制和数据传输。
plc电力载波通信plc电力载波通信是电力系统带宽利用率较高的一种通信技术,既可以用于实时监控、控制及交流报文传输,又可以用于信息传输。
本文将介绍plc电力载波通信的原理、主要参数和应用,以及如何使用载波技术来提高电力系统的安全性和可靠性。
1. plc电力载波通信的原理PLC电力载波通信是指通过频谱较宽、通信距离较远的电力系统辅助网络,使用特殊信号传输信息的技术。
其关键技术是将数据信息编码为一系列载波频率,然后使用调制器将载波频率加载到电力系统辅助网络上,最后将载波信号调失传输到目的地。
PLC电力载波通信的优点是信号传输距离远,传输的信息量大,通信的安全性高,抗干扰性强,以及能够抗击电磁干扰。
PLC技术最初是为了实现当地网络自动化和电网管理而研发的,但由于其优越性能,如今也用于宽带数据传输、智能电网技术、远程传感器等多个领域。
2. plc电力载波通信的主要参数PLC电力载波通信的主要参数主要包括:载波频率、调制方式、信道容量、信号传输距离等。
载波频率是一个很重要的参数,它决定了PLC技术的传输带宽,带宽越宽,能够传输的信息量越大;调制方式表示载波传输的技术,常用的有调幅调制、调频调制、数字调制等。
此外,还要考虑信道容量、信号传输距离等参数,以确保PLC技术的传输效率。
3.plc电力载波通信的应用PLC技术可以应用于众多电力系统和其他领域,主要包括:(1)电力系统监控和控制:PLC技术可以用于实时监控电力系统的运行状况,以及远程控制电力系统的运行。
(2)数据采集和分析:通过PLC技术可以进行大量的远程数据采集和分析,支持电力系统的监控和维护。
(3)电力网络安全:PLC技术的传输安全性比较高,可以有效防止电力系统数据遭到外来侵害,提高电力系统的安全性。
(4)智能电网技术:PLC技术可以支持智能电网技术,实现智能调度、智能控制、自动调整等功能,以有效提高电力系统的运行效率。
4.如何使用载波技术来保障电力系统的安全性(1)使用专用电缆:专用电缆可以有效防止外界电磁波干扰,以及网络内部信息被窃取,同时也可以提高电力系统的安全性。
电力载波通信PLC电力载波通信PLC--什么是电力载波通讯PLC技术?关键词:电力载波通讯,plc,电力线通信什么是电力载波通讯PLC技术?电力线通信的英文全称是Power Line Communication,缩写为PLC,是指利用电力线传输数据和话音信号的一种通信方式。
该技术是把载有信息的高频加载于电流,然后用电线传输,接受信息的调制解调器再把高频从电流中分离出来,并传送到计算机或电话,以实现信息传递。
PLC技术已经有几十年的发展历史,在技术发展的各个阶段,电力系统已经得到了不同的应用。
在高压输电网(35kV以上)、中压输电网(10kV- 35kV)以及低压(10kV以下)的各个领域,数据传输的通讯数率不断提高。
现阶段,在低压配电网上传输数率已500Mbps的高速率,传输距离可达300米以上。
在中压配电网传输技术方面,高于10Mbps数据信号的设想和方案也日益引起人们的重视并开发成功。
PLC技术分为窄带传输技术和宽带传输技术,窄带技术通常用于电力线集中抄表系统,而宽带技术则用作数据传输。
市面上的宽带PLC产品分为85Mbps和200Mbps几种物理传输速度标准。
由于电网的各种噪声污染极其严重,在电网上传输高宽带数字信号的技术门槛很高,在一般情况下,实际带宽只能达到物理传输速度的1/3或更低,传输距离也受到噪声干扰大为缩短,14Mbps和85Mbps的产品只能用于普通的电脑上网,200Mbps的产品则用于宽带要求较高的高清视频传输服务等。
随着智能家居这个话题的兴起,也给PLC(电力线通信)带来了一个新的舞台。
在目前的智能家居中,以PC电脑为核心的家庭智能系统是最受人热捧的。
该系统的观念就是,随着电脑的普及,可以将所有家用电器都交给电脑来处理数据完成。
这样就需要在家电与PC电脑间构建一个数据传送网络,现在大家都看好无线,无线网络是一个解决方案,但由于无线通信的不稳定和电磁辐射等因素,不是一个最好的用户选择。
电力线载波技术
电力线载波技术(Power Line Carrier,PLC)是一种利用电力线作为传输媒介的通信技术。
它通过在电力线上加载高频信号,实现数据传输和通信。
电力线载波技术的工作原理是将数字信号调制成高频载波信号,然后通过耦合器将其耦合到电力线上。
这些载波信号在电力线上传播,并被接收器捕获和解调,还原为原始的数字信号。
电力线载波技术具有以下优点:
1. 无需额外的通信线路:利用已有的电力线进行通信,无需铺设额外的电缆或光纤,降低了成本。
2. 广泛的覆盖范围:电力线遍布城乡各地,因此电力线载波技术可以实现广泛的覆盖范围。
3. 易于实现:电力线载波技术可以利用现有的电力基础设施,无需进行大量的改造和建设。
4. 抗干扰能力强:电力线传输的信号受到的干扰相对较少,因为电力线本身具有屏蔽和滤波的作用。
然而,电力线载波技术也存在一些挑战和限制:
1. 噪声和干扰:电力线上存在各种噪声和干扰源,如电动机、电器设备等,可能会影响通信质量。
2. 带宽限制:电力线的带宽有限,因此电力线载波技术的传输速率相对较低。
3. 兼容性问题:不同的电力线载波设备可能存在兼容性问题,需要进行标准化和协调。
尽管存在一些挑战,电力线载波技术仍然在智能电网、家庭自动化、物联网等领域得到广泛应用。
随着技术的不断发展和改进,电力线载波技术的性能和可靠性将不断提高。

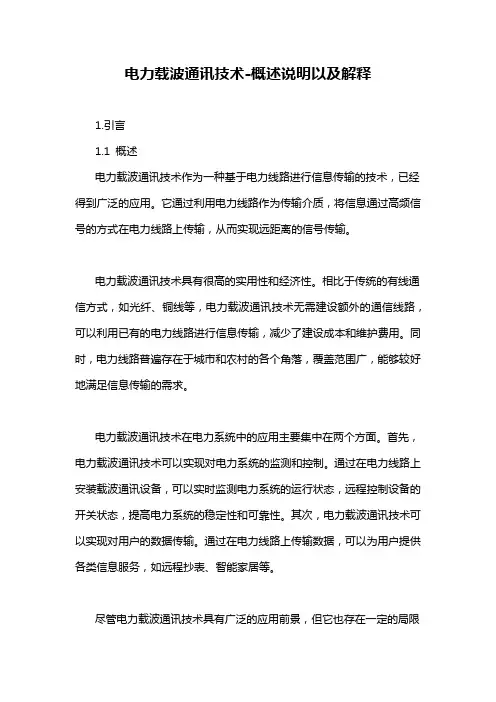

电力载波通讯技术-概述说明以及解释1.引言1.1 概述电力载波通讯技术作为一种基于电力线路进行信息传输的技术,已经得到广泛的应用。
它通过利用电力线路作为传输介质,将信息通过高频信号的方式在电力线路上传输,从而实现远距离的信号传输。
电力载波通讯技术具有很高的实用性和经济性。
相比于传统的有线通信方式,如光纤、铜线等,电力载波通讯技术无需建设额外的通信线路,可以利用已有的电力线路进行信息传输,减少了建设成本和维护费用。
同时,电力线路普遍存在于城市和农村的各个角落,覆盖范围广,能够较好地满足信息传输的需求。
电力载波通讯技术在电力系统中的应用主要集中在两个方面。
首先,电力载波通讯技术可以实现对电力系统的监测和控制。
通过在电力线路上安装载波通讯设备,可以实时监测电力系统的运行状态,远程控制设备的开关状态,提高电力系统的稳定性和可靠性。
其次,电力载波通讯技术可以实现对用户的数据传输。
通过在电力线路上传输数据,可以为用户提供各类信息服务,如远程抄表、智能家居等。
尽管电力载波通讯技术具有广泛的应用前景,但它也存在一定的局限性。
首先,由于电力线路的物理特性,如损耗、干扰等,会对载波通讯信号的传输质量产生一定的影响。
其次,电力载波通讯技术传输距离受到限制,远距离的传输会面临信号衰减和延迟的问题。
此外,由于电力载波通讯技术需要共享电力线路资源,当多个设备同时使用时,可能会出现干扰和碰撞的情况。
然而,随着技术的进步和发展,电力载波通讯技术仍然具备良好的未来发展趋势。
在技术方面,通过提高调制解调技术的性能,减小系统的噪声和干扰,可以提高信号传输的质量和稳定性。
在应用方面,随着智能电网的建设和发展,电力载波通讯技术将发挥更加重要的作用,为实现电力系统的自动化、智能化提供基础支撑。
综上所述,电力载波通讯技术作为一种高效、经济的信息传输方式,在电力系统领域具有广泛的应用前景。
尽管存在一些限制,但随着技术的不断突破和应用场景的扩大,电力载波通讯技术有望迎来更加美好的未来。

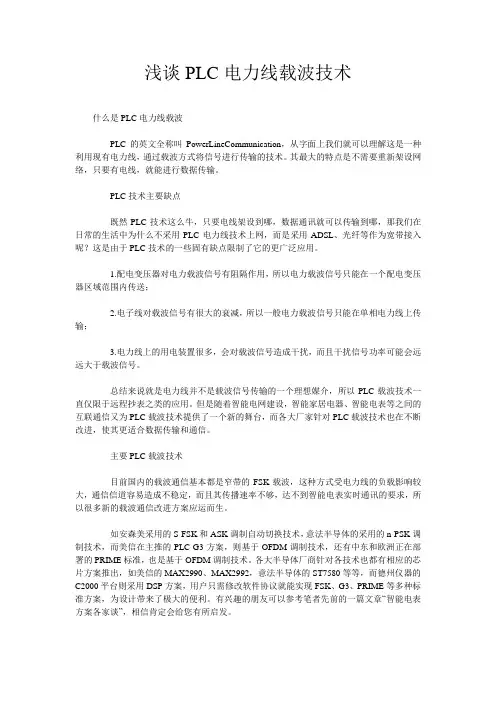

浅谈PLC电力线载波技术什么是PLC电力线载波PLC的英文全称叫PowerLineCommunication,从字面上我们就可以理解这是一种利用现有电力线,通过载波方式将信号进行传输的技术。
其最大的特点是不需要重新架设网络,只要有电线,就能进行数据传输。
PLC技术主要缺点既然PLC技术这么牛,只要电线架设到哪,数据通讯就可以传输到哪,那我们在日常的生活中为什么不采用PLC电力线技术上网,而是采用ADSL、光纤等作为宽带接入呢?这是由于PLC技术的一些固有缺点限制了它的更广泛应用。
1.配电变压器对电力载波信号有阻隔作用,所以电力载波信号只能在一个配电变压器区域范围内传送;2.电子线对载波信号有很大的衰减,所以一般电力载波信号只能在单相电力线上传输;3.电力线上的用电装置很多,会对载波信号造成干扰,而且干扰信号功率可能会远远大于载波信号。
总结来说就是电力线并不是载波信号传输的一个理想媒介,所以PLC载波技术一直仅限于远程抄表之类的应用。
但是随着智能电网建设,智能家居电器、智能电表等之间的互联通信又为PLC载波技术提供了一个新的舞台,而各大厂家针对PLC载波技术也在不断改进,使其更适合数据传输和通信。
主要PLC载波技术目前国内的载波通信基本都是窄带的FSK载波,这种方式受电力线的负载影响较大,通信信道容易造成不稳定,而且其传播速率不够,达不到智能电表实时通讯的要求,所以很多新的载波通信改进方案应运而生。
如安森美采用的S-FSK和ASK调制自动切换技术,意法半导体的采用的n-PSK调制技术,而美信在主推的PLC-G3方案,则基于OFDM调制技术,还有中东和欧洲正在部署的PRIME标准,也是基于OFDM调制技术。
各大半导体厂商针对各技术也都有相应的芯片方案推出,如美信的MAX2990、MAX2992,意法半导体的ST7580等等,而德州仪器的C2000平台则采用DSP方案,用户只需修改软件协议就能实现FSK、G3、PRIME等多种标准方案,为设计带来了极大的便利。

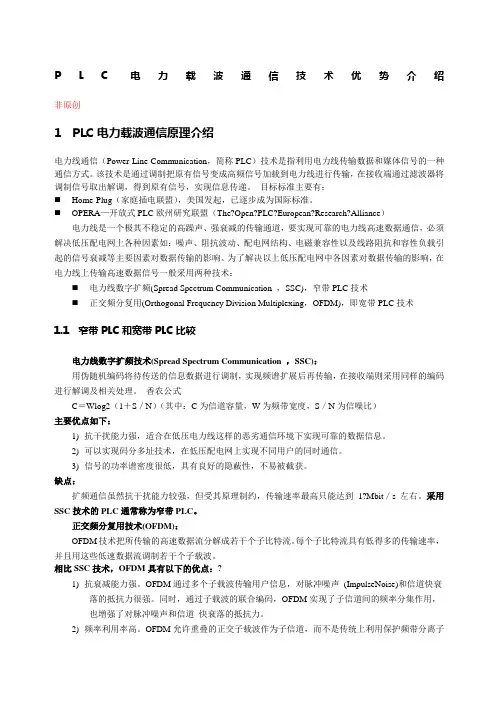

P L C电力载波通信技术优势介绍非原创1PLC电力载波通信原理介绍电力线通信(Power Line Communication,简称PLC)技术是指利用电力线传输数据和媒体信号的一种通信方式。
该技术是通过调制把原有信号变成高频信号加载到电力线进行传输,在接收端通过滤波器将调制信号取出解调,得到原有信号,实现信息传递。
目标标准主要有:⏹Home-Plug(家庭插电联盟),美国发起,已逐步成为国际标准。
⏹OPERA—开放式PLC欧州研究联盟(The?Open?PLC?European?Research?Alliance)电力线是一个极其不稳定的高躁声、强衰减的传输通道,要实现可靠的电力线高速数据通信,必须解决低压配电网上各种因素如:噪声、阻抗波动、配电网结构、电磁兼容性以及线路阻抗和容性负载引起的信号衰减等主要因素对数据传输的影响。
为了解决以上低压配电网中各因素对数据传输的影响,在电力线上传输高速数据信号一般采用两种技术:⏹电力线数字扩频(Spread Spectrum Communication ,SSC),窄带PLC技术⏹正交频分复用(Orthogonal Frequency Division Multiplexing,OFDM),即宽带PLC技术1.1窄带PLC和宽带PLC比较电力线数字扩频技术(Spread Spectrum Communication ,SSC):用伪随机编码将待传送的信息数据进行调制,实现频谱扩展后再传输,在接收端则采用同样的编码进行解调及相关处理。
香农公式C=Wlog2(1+S/N)(其中:C为信道容量,W为频带宽度,S/N为信噪比)主要优点如下:1)抗干扰能力强,适合在低压电力线这样的恶劣通信环境下实现可靠的数据信息。
2)可以实现码分多址技术,在低压配电网上实现不同用户的同时通信。
3)信号的功率谱密度很低,具有良好的隐蔽性,不易被截获。
缺点:扩频通信虽然抗干扰能力较强,但受其原理制约,传输速率最高只能达到1?Mbit/s左右。
1.电力线载波电力载波通讯即PLC,是英文Power line Communication的简称。
电力载波是电力系统特有的通信方式,电力载波通讯是指利用现有电力线,通过载波方式将模拟或数字信号进行高速传输的技术。
最大特点是不需要重新架设网络,只要有电线,就能进行数据传递。

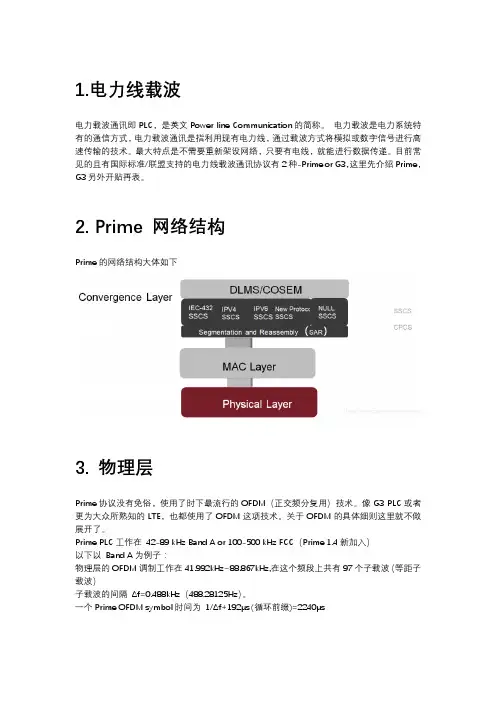

目前常见的且有国际标准/联盟支持的电力线载波通讯协议有2种-Prime or G3,这里先介绍Prime,G3另外开贴再表。
2. Prime 网络结构Prime的网络结构大体如下3. 物理层Prime协议没有免俗,使用了时下最流行的OFDM(正交频分复用)技术。
像G3 PLC或者更为大众所熟知的LTE,也都使用了OFDM这项技术。
关于OFDM的具体细则这里就不做展开了。
Prime PLC工作在42-89 kHz Band A or 100-500 kHz FCC(Prime 1.4新加入)以下以Band A为例子:物理层的OFDM调制工作在41.992kHz~88.867kHz,在这个频段上共有97个子载波(等距子载波)子载波的间隔Δf=0.488kHz(488.28125Hz)。
一个Prime OFDM symbol时间为1/Δf+192μs (循环前缀)=2240μs4. MAC层4.1 MAC FrameMAC Frame是Prime网络的立身之本,决定了各节点对Prime网络的使用MAC Frame的定义是–Time is divided into composite units of abstraction for channel usage。
MAC Frame在1.36和1.4中的定义分别如下4.1.1 CFPCFP-Contention Free Part: 在CFP period内只有被授权的节点才能使用网络关于CFP的时间1.36中CFP并不是一定需要的,可以为0,在1.4中CFP时间至少为(MACBeaconLength1 + 2 x macGuardTime)一般情况下CFP时间是通过CFP MAC control packet获得的,在1.4中CFP这种特权会在中继节点转发Beacon-Slot时获得。
PLC(电力线载波)
电力线载波通信使用中,低压电线提供电信服务。
在非专用信道中形成了窄带和宽带2种主要的应用模式。
窄带plc频率低、带宽窄,因而数据传输速率低、通信距离长;而宽带PLC则主要为互联网和多媒体提供高速短距的基本通信服务。
在此考虑的“窄带PLC”是一种在中、低压网中速率可达2~150kbit/s的技术。
PLC技术可通过使用电力线来携带数据,从而不需要重新建设昂贵的网络基础设施。
因此,PLC技术具有以下优势:
①网络所有权:智能电网网络的建设和运营都由拥有物理设施的同一个公司负责;
②网格拓扑结构:通信网和电网架构相同;
③故障检测:可对设备的运行方式以及结构配置进行分析。
此外,
PLC网络跟随配电线路建设,从而可反映电网所处的地理信息。
欧洲智能电网的窄带PLC部署采用了欧洲电工标准委员会(CENELEC)预留给电力企业的3~95kHz频带,即CENELECA频带。
这部分频带极易受到噪声干扰,比如汽车驶过道路或者喷泉广场的声音。
图1所示为由欧洲电工委员会EN50065-1定义的频带及其使用情况。
目前,根据调制技术的不同,已经用于部署的PLC技术主要有5种。
图1 欧洲的PLC网络频带分配。

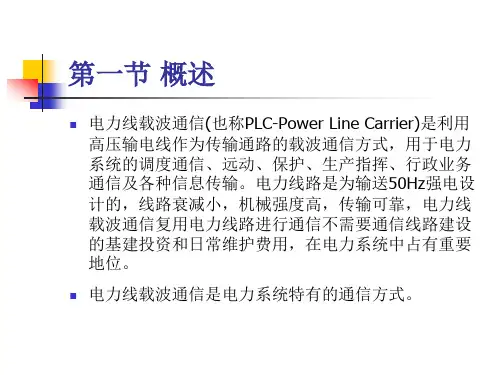

电力载波通信原理_电力载波通信的优缺点电力线载波通信简介电力线载波通信(powerlinecarriercommunication)以输电线路为载波信号的传输媒介的电力系统通信。
由于输电线路具备十分牢固的支撑结构,并架设3条以上的导体(一般有三相良导体及一或两根架空地线),所以输电线输送工频电流的同时,用之传送载波信号,既经济又十分可靠。
这种综合利用早已成为世界上所有电力部门优先采用的特有通信手段。
载波通信方式(1)电力线载波通信。
这种通信具有高度的可靠性和经济性,且于调度管理的分布基本一致。
但这种方式受可用频谱的限制,并且抗干扰性能稍差。
(2)绝缘架空地线载波通信。
这种通信设备简单、造价低,可扩展电力线载波通信频谱,送电线路检修接地期间可以不中断通信,受系统短路接地故障影响较小,易实现长距离通信。
其缺点是易发生瞬时中断。
电力载波通信的优点只需要两端加上阻波器等少量设备即可实现通讯、远传等功能,投资小!电力线载波通信的缺点1、配电变压器对电力载波信号有阻隔作用,所以电力载波信号只能在一个配电变压器区域范围内传送;2、三相电力线间有很大信号损失(10dB-30dB)。
通讯距离很近时,不同相间可能会收到信号。
一般电力载波信号只能在单相电力线上传输;3、不同信号藕合方式对电力载波信号损失不同,藕合方式有线-地藕合和线-中线藕合。
线-地藕合方式与线-中线藕合方式相比,电力载波信号少损失十几dB,但线-地藕合方式不是所有地区电力系统都适用;4、电力线存在本身因有的脉冲干扰。
目前使用的交流电有50HZ和60HZ,则周期为20ms 和16.7ms,在每一交流周期中,出现两次峰值,两次峰值会带来两次脉冲干扰,即电力线上有固定的100HZ或120HZ脉冲干扰,干扰时间约2ms,因定干扰必须加以处理。
有一种利用波形过0点的短时间内进行数据传输的方法,但由于过0点时间短,实际应用与交。
