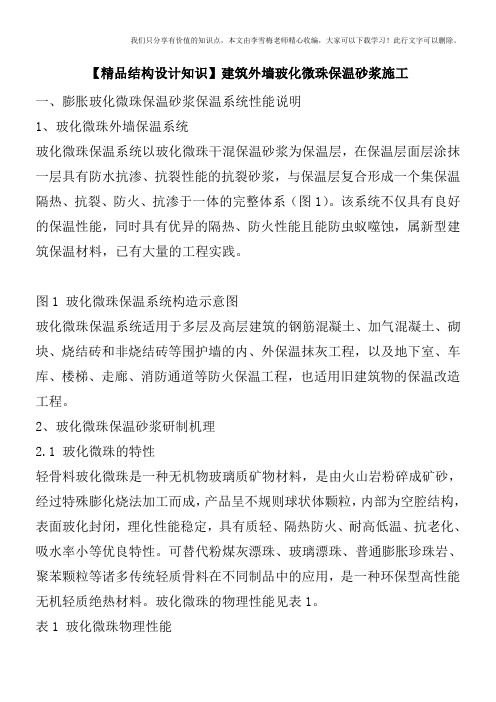

【精品结构设计知识】建筑外墙玻化微珠保温砂浆施工一、膨胀玻化微珠保温砂浆保温系统性能说明1、玻化微珠外墙保温系统玻化微珠保温系统以玻化微珠干混保温砂浆为保温层，在保温层面层涂抹一层具有防水抗渗、抗裂性能的抗裂砂浆，与保温层复合形成一个集保温隔热、抗裂、防火、抗渗于一体的完整体系（图1）。

该系统不仅具有良好的保温性能，同时具有优异的隔热、防火性能且能防虫蚁噬蚀，属新型建筑保温材料，已有大量的工程实践。

图1 玻化微珠保温系统构造示意图玻化微珠保温系统适用于多层及高层建筑的钢筋混凝土、加气混凝土、砌块、烧结砖和非烧结砖等围护墙的内、外保温抹灰工程，以及地下室、车库、楼梯、走廊、消防通道等防火保温工程，也适用旧建筑物的保温改造工程。

2、玻化微珠保温砂浆研制机理2.1 玻化微珠的特性轻骨料玻化微珠是一种无机物玻璃质矿物材料，是由火山岩粉碎成矿砂，经过特殊膨化烧法加工而成，产品呈不规则球状体颗粒，内部为空腔结构，表面玻化封闭，理化性能稳定，具有质轻、隔热防火、耐高低温、抗老化、吸水率小等优良特性。

可替代粉煤灰漂珠、玻璃漂珠、普通膨胀珍珠岩、聚苯颗粒等诸多传统轻质骨料在不同制品中的应用，是一种环保型高性能无机轻质绝热材料。

玻化微珠的物理性能见表1。

表1 玻化微珠物理性能玻化微珠作为建筑保温材料可以弥补用聚苯颗粒和普通膨胀珍珠岩作轻质骨料的其他传统保温材料中诸多缺陷和不足，可以克服膨胀珍珠岩的吸水性大、易粉碎、在搅拌中体积收失率大、产品后期保温性能降低和易空鼓开裂等不足之处，同时又弥补了聚笨颗粒有机材料易燃、防火性能差、高温产生有害气体和耐老化性耐候性低等缺陷。

可广泛用于建筑节能、化工填料、科技农业、耐火材料和防火吸音等行业，后续的应用领域也十分广泛。

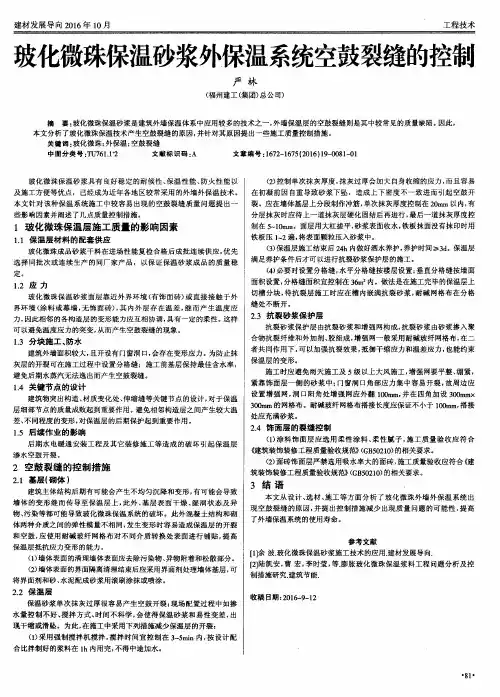

2.2、纤维与水泥基材的复合作用对于玻化微珠保温砂浆，采用复合纤维来改善砂浆的抗裂性能，进而提高其强度和其他性能。

对比试验表明，掺入一定量的复合纤维并没有显著提高保温砂浆的抗压强度，但是从试块的破坏特征可以看出，砂浆的断裂能和破坏时的最大变形迅速增加，明显改变了砂浆的整体性能，试块的破坏呈塑性破坏，表明砂浆的韧性、抗裂性得到明显示提高。

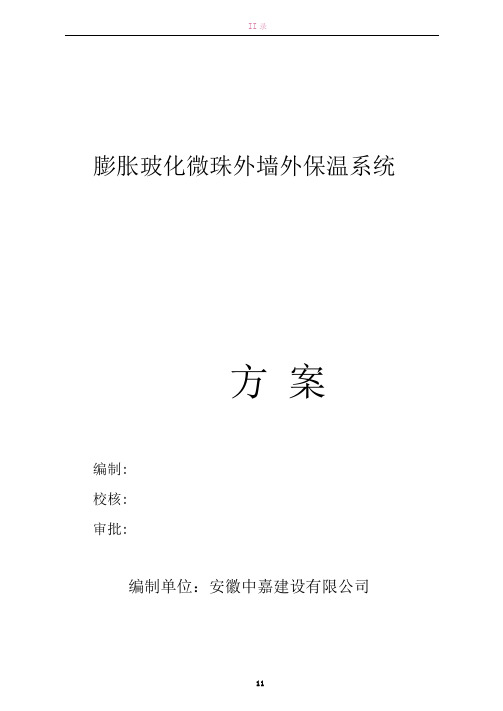

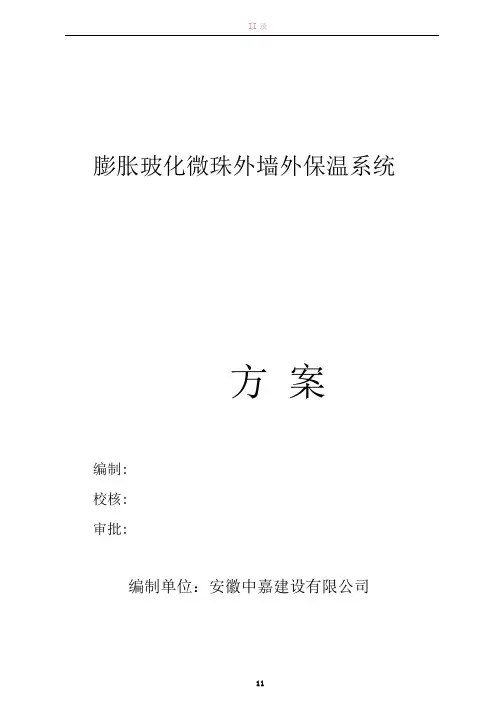

II录膨胀玻化微珠外墙外保温系统方案编制:校核:审批:编制单位：安徽中嘉建设有限公司0—二年十月二十日工程概况编制依据外墙外保温工程相关工序的要求施工方案外墙外保温系统的验收质量措施安全描施1. 工程概况昭关小学安置点4#、6#、9#、20#・26#楼1.2项U 地址: 昭关小学西侧监理单位：中外建天利（北京）工程监理咨询有限公司 本项U 外墙外保温面积约9600 nV （以具体实际展开收方面积为准）。

本项U 保温工程选用材料：膨胀玻化微珠保温系统。

2. 编制依据2.1《民用建筑热工设计规范》GB50176-93《民用建筑节能设计标准》（釆暖居住建筑部分）JGJ2&96《无机玻化微珠外墙外保温系统》JG158-20041.3建设单位: 昭关褒禅山旅游度假区指挥部 1.4施丄单位: 安徽中嘉建设有限公司2.2 2.3 《公共建筑节能设计标准》GB50189-20052.4 《外墙外保温工程技术规程》JGJ144-20042.5 2.6 皖2007J212外墙外保温系统构造图集（七）3.外墙外保温工程相关工序要求3.1对墙面基层的要求3.1.1墙面基层应平整、结实、清洁、不得有油污或空鼓现象。

为避免保温材料用度不一致所产生的应力释放能力不一样，要求用2m靠尺检査平整度应W3mm大墙面及阴阳垂直度W3mm。

3.1.2管道和窗台板及其他埋设构件均应事先安设妥当。

3.1.3窗口、洞口应处理好，平整度及其他指标符合国家标准。

3.2对施工脚手架及提升的要求321要求土建施丄单位配合距墙面0.2m,按间距1.5m的高度搭设安全脚手架并铺设架板给予固定。

322要求上建施丄单位在合理位置安装提升机，供施工现场材料的提升。

3.3施工环境条件331施丄的基层表面温度及使用材料的温度不应低于5°C 332不应在大风环境或下雨天进行墙面施丄。

3.3.3避免尚未硬化的材料受到相对恶劣的气候条件的直接作用，特别事避免雨水冲刷，必要时应对新施丄的墙面加以保护。

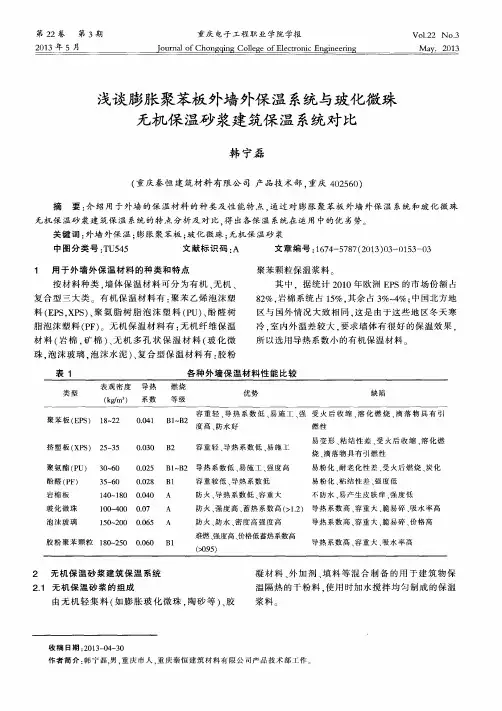

外墙外保温做法主要有：在承重墙体的外侧粘贴(钉、挂)膨胀型聚苯乙烯板(EPS)、挤塑型聚苯乙烯板(XPS)，聚氨酯硬泡喷涂(PUR)和粉刷胶粉聚苯颗粒保温砂浆等。

挤塑型XPS聚苯板和聚氨酯硬泡喷涂的价格稍高，目前应用最多的是膨胀型EPS聚苯板外保温。

一、EPS聚苯板外保温施工EPS复合式保温技术是一项高效经济、应用广泛的外墙外保温技术，它由承重或围护墙体、EPS复合式保温层、耐碱玻纤网布抗裂砂浆保护层、弹性腻子、外墙涂料或磁砖面层组成。

EPS聚苯板外墙外保温构造：膨胀型聚苯乙烯板EPS：常用规格900～1200×600,厚度20～60mm,密度18～20kg/ m31 施工流程基层处理→测量放线→粘贴EPS聚苯板→聚苯板打磨→涂抹面胶浆→铺压耐碱玻纤网格布→涂抹面胶浆→涂耐水弹性腻子和→面层涂料或面砖施工。

2 墙体基面处理及测量放线墙体基面须清理干净，检验墙面平整度和垂直度，用2m靠尺检查，最大偏差≯5mm。

在墙面弹出水平控制线，建筑物外墙阳角挂垂直基准钢线；每个楼层在适当位置挂水平线，以控制EPS聚苯板的垂直和平整度。

墙面平整度检查：阳角吊线：3 EPS板的固定方法⑴粘贴法粘贴法有点框法、条粘法和满粘法，通常采用点框法。

用钢抹子沿EPS板的四周涂抹配制好的粘结剂，宽度为50mm，板的中间均匀设置8个直径100mm的粘结点，厚10mm，粘结剂的涂抹面积不得小于40%。

板应自下而上沿水平方向横向铺贴，错缝1/2板长。

粘贴法适用于外墙饰面采用涂料的外墙外保温层施工。

点框法粘结剂涂抹示意：点框法涂抹粘结剂：EPS聚苯板的排列及错缝：⑵EPS板粘贴与锚栓结合法该法是在粘贴法的基础上设置若干锚栓固定EPS 保温板。

锚栓为高强超韧尼龙或塑料精制而成，尾部设有螺丝自攻性胀塞结构。

锚栓用量每平方米10层以下约6个，10～18层8个，19～24层10个，24层以上12个。

单个锚栓抗拉承载力极限值≥1. 5kN。

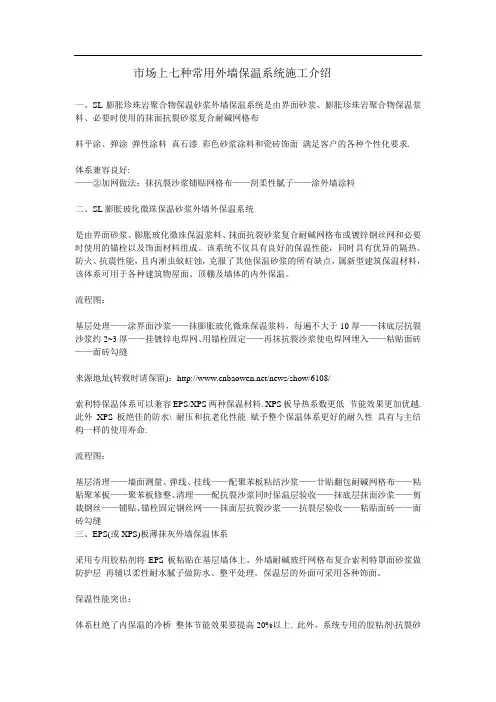

市场上七种常用外墙保温系统施工介绍一、SL膨胀珍珠岩聚合物保温砂浆外墙保温系统是由界面砂浆、膨胀珍珠岩聚合物保温浆料、必要时使用的抹面抗裂砂浆复合耐碱网格布-料平涂、弹涂弹性涂料真石漆彩色砂浆涂料和瓷砖饰面满足客户的各种个性化要求.体系兼容良好:——②加网做法：抹抗裂沙浆铺贴网格布——刮柔性腻子——涂外墙涂料二、SL膨胀玻化微珠保温砂浆外墙外保温系统是由界面砂浆、膨胀玻化微珠保温浆料、抹面抗裂砂浆复合耐碱网格布或镀锌钢丝网和必要时使用的锚栓以及饰面材料组成。

该系统不仅具有良好的保温性能，同时具有优异的隔热、防火、抗震性能，且内淅虫蚁蛀蚀，克服了其他保温砂浆的所有缺点，属新型建筑保温材料，该体系可用于各种建筑物屋面、顶棚及墙体的内外保温。

流程图：基层处理——涂界面沙浆——抹膨胀玻化微珠保温浆料，每遍不大于10厚——抹底层抗裂沙浆约2~3厚——挂镀锌电焊网、用锚栓固定——再抹抗裂沙浆使电焊网埋入——粘贴面砖——面砖勾缝来源地址(转载时请保留)：/news/show/6108/索利特保温体系可以兼容EPS/XPS两种保温材料. XPS板导热系数更低节能效果更加优越. 此外XPS板绝佳的防水\ 耐压和抗老化性能赋予整个保温体系更好的耐久性具有与主结构一样的使用寿命.流程图：基层清理——墙面测量、弹线、挂线——配聚苯板粘结沙浆——廿贴翻包耐碱网格布——粘贴聚苯板——聚苯板修整、清理——配抗裂沙浆同时保温层验收——抹底层抹面沙浆——剪裁钢丝——铺贴、锚栓固定钢丝网——抹面层抗裂沙浆——抗裂层验收——粘贴面砖——面砖勾缝三、EPS(或XPS)板薄抹灰外墙保温体系采用专用胶粘剂将EPS板粘贴在基层墙体上，外墙耐碱玻纤网格布复合索利特罩面砂浆做防护层再辅以柔性耐水腻子做防水、整平处理。

保温层的外面可采用各种饰面。

保温性能突出：体系杜绝了内保温的冷桥整体节能效果要提高20%以上. 此外，系统专用的胶粘剂\抗裂砂浆都具有良好的放水性能确保保温层含水最低（据统计，体系含水每提高1%，热能损失增加4%）防水防裂优越：系统材料配套兼容，层间过渡良好。

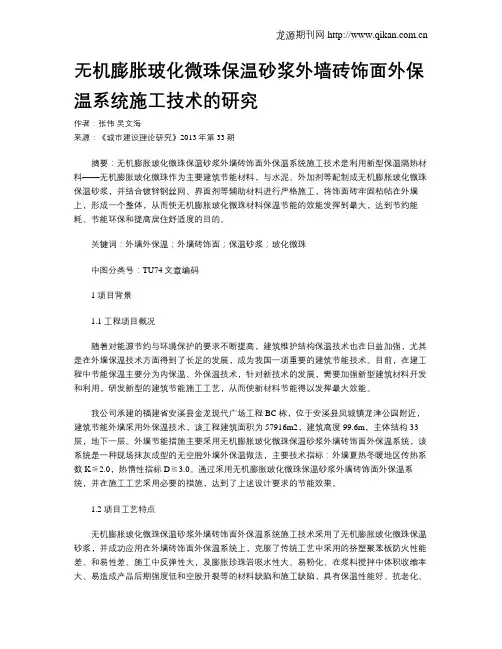

无机膨胀玻化微珠保温砂浆外墙砖饰面外保温系统施工技术的研究作者：张伟吴文海来源：《城市建设理论研究》2013年第33期摘要：无机膨胀玻化微珠保温砂浆外墙砖饰面外保温系统施工技术是利用新型保温隔热材料——无机膨胀玻化微珠作为主要建筑节能材料，与水泥、外加剂等配制成无机膨胀玻化微珠保温砂浆，并结合镀锌钢丝网、界面剂等辅助材料进行严格施工，将饰面砖牢固粘帖在外墙上，形成一个整体，从而使无机膨胀玻化微珠材料保温节能的效能发挥到最大，达到节约能耗、节能环保和提高居住舒适度的目的。

关键词：外墙外保温；外墙砖饰面；保温砂浆；玻化微珠中图分类号：TU74文章编码1 项目背景1.1 工程项目概况随着对能源节约与环境保护的要求不断提高，建筑维护结构保温技术也在日益加强，尤其是在外墙保温技术方面得到了长足的发展，成为我国一项重要的建筑节能技术。

目前，在建工程中节能保温主要分为内保温、外保温技术，针对新技术的发展，需要加强新型建筑材料开发和利用，研发新型的建筑节能施工工艺，从而使新材料节能得以发挥最大效能。

我公司承建的福建省安溪县金龙现代广场工程BC栋，位于安溪县凤城镇龙津公园附近，建筑节能外墙采用外保温技术，该工程建筑面积为57916m2，建筑高度99.6m，主体结构33层，地下一层。

外墙节能措施主要采用无机膨胀玻化微珠保温砂浆外墙砖饰面外保温系统，该系统是一种现场抹灰成型的无空腔外墙外保温做法，主要技术指标：外墙夏热冬暖地区传热系数K≦2.0，热惰性指标D≧3.0。

通过采用无机膨胀玻化微珠保温砂浆外墙砖饰面外保温系统，并在施工工艺采用必要的措施，达到了上述设计要求的节能效果。

1.2 项目工艺特点无机膨胀玻化微珠保温砂浆外墙砖饰面外保温系统施工技术采用了无机膨胀玻化微珠保温砂浆，并成功应用在外墙砖饰面外保温系统上，克服了传统工艺中采用的挤塑聚苯板防火性能差、和易性差、施工中反弹性大，及膨胀珍珠岩吸水性大、易粉化、在浆料搅拌中体积收缩率大、易造成产品后期强度低和空股开裂等的材料缺陷和施工缺陷，具有保温性能好、抗老化、外形美观、耐候、防火、不空鼓、不开裂、强度高、粘结性能好等特点，使无机膨胀玻化微珠材料保温节能的效能发挥到了最大，达到了节约能耗、节能环保和提高居住舒适度的目的。
