ICT 治具制作参考标准目的: 为能在设计阶段Layout 和量产时评估ICT 治具制作有一个参考标准使用范圉:设计和量产的Lighting/Security/CCTV 等所有机种. 内容:一、ICT 治具评估制作参考条件1.目前ICT 可测的零件.a. 电阻、电容>101P、二极/三极管.b. 电感类目前以跳线分式测.c. IC目前检测方式：输入仿真工作电压，ICT检测每个pin的电压（目的为检测ic是否漏插插反）d. 电解电容只能测出是否漏插,无法检测是否插反.2.ICT 治具制作需求数据a. Gerber files（连片或单片）文件b. 空白PCB 1 连片.c. 有插件的实物PCB1 连片.3.评估需制作ICT 治具依据.a. DIP 零件>40PCS.b. SMD零件三50PCS锡膏作业SMD除外）c. PCB 厚度需>1.3mmd. 连片方式：若PCBSizE>100*100Size建议1〜2连片.(目前一般开单板治具为主.其稳定性较好)二、PCB Layout注意事项和参考规则如下.考虑可测性之PCB设计布线规则PCB之设计布线除需兼顾功能性与安全性外，更需可生产及可测试。
兹就可测性之需求提供规则供设计布线工程师参考。
如能注意及之，将可为我公司省下可观之治具制作费用并增进测试之可靠性与治具之使用寿命。
可取用的规则1. 虽然有双面治具，但最好将被测点尽可能置于BOT面，以增加测试稳定度，也可以节省治具成本。
2. Fixture point type 之用针如下，测试点优先级：A.测垫(Test pad) B.零件脚(componentlead) C.贯穿孔(Via)未覆盖绿漆。
Test pad測點3. 测试稳定性：其中以Test pad测试最为稳定；VIR孔效果最差，干扰因素最多如绿漆、塞墨、盲埋孔等，都是造成测试不稳定的因素。
4. 探针大小是依照测点与测点的中心距离所选定的，探针越大测试越稳定，价格越便宜。

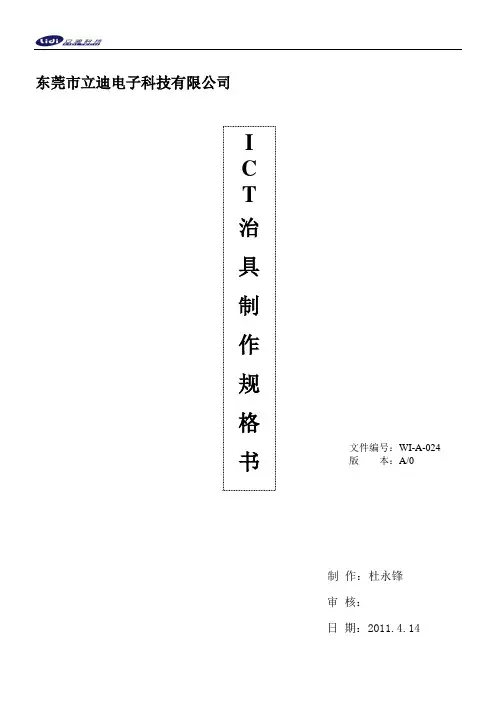

东莞市立迪电子科技有限公司制 作：杜永锋审 核：日 期：2011.4.14I C T 治 具 制 作 规 格 书文件编号：WI-A-024 版 本：A/0序言随着工业的发展为了能够更有效的提高生产效率，减轻员工劳动强度和作业难度，提高产品的品质，就需要一种“治具”来辅助作业了。
治具又分工装治具、检测治具两种，前者用于机械加工、焊接加工、装配等工艺便于加工、满足精度的需要而设计的一种工装夹具；后者为检测使用，因为有些机械尺寸不便于测量，其形状复杂，只好设计专门的检测块或者检测用的针对某一种产品而设计检具，比方塞规、环规等一些规则的检具，但有些是不规则的就必须专门设计一种检具来测量它的尺寸。
治具在控制方面已由前期机械控制进入机械和电气控制相结合的时代，治具也被越来越多的被设计成能够自动化控制，其科技含量也越来越高，对设计人员要求不但有机械方面的知识，同时也要有电控方面的知识。
治具在制作材料方面前期的木质、塑胶板材被合金、新型复合材料所取代，治具的机构日益简单灵活，便于操作。
治具在设计方面已由前期的二维图纸发展成三维立体图像，在治具制作前期就可以模拟治具的使用，为人体工程学分析做了基础，以此不断改进治具。
治具的标准化治具零部件的标准化日益成熟，加快了治具产业的发展。
工业设备标准化为治具标准化提供了有利的保证。
治具的类型已经多样化 ICT治具、SMT治具，功能治具、工装治具、工装夹具、贴合机、运送压合机、LCD显示幕贴膜机，压胶机，进水口切料机，测变型治具、按键贴膜治具、按键检测机具，探针检测治具，量测治具、吸盘印刷治具、气动压合点胶治具，自动排片机等等。
为了促进公司治具制作的标准化，特于2011年针对公司目前生产治具分大类制作治具制作规格书，通过治具制作规格书明确治具用途、原材料选择、制作流程、制作工艺、检验标准等。
通过文件化的规范使公司治具的制作经验得以传承，好的方法得以推广。
由于本人经验有限文件制作过程中难免有错误请大家不吝赐教，万分感激。
ICT 制作和验收规范
一．目的：
为了确保制作完成的ICT治具能够更好地配合生产线进行有效的品质控制以及加强对治具供应商的管
理，特制订以下流程规范：
二．制作流程：
备注（*）：
1．TE收集资料包括：GERBER，BOM，PCB，实板。
2．供应商提交资料：报价单，针位图，测试覆盖率，不可测元件清单。
3．TE填写申请单需有：报价单，测试覆盖率分析报告，客户或公司付款说明。
4．TE主管确认申请单需要确认上面第三项内容。
三．验收流程：
备注（*）：
1．提交给验收组资料：交付时间，测试覆盖率分析报告。
2．验收组验收：
A.治具是否符合制作规范。
B.定位是否准确。
C.开关针，TEST-JET装配是否合理
D.提供的资料是否完全。
E.外观，标示是否美观，正确。
3．工程师验收：
A．与供应商技术人员确认不可测元件。
B．与供应商技术人员确认极性元件的测试程序和测试方法。
C．与供应商技术人员确认是否有插座的测试。
D．与供应商技术人员确认程序测试的可靠性并签名。
目录项次内容页次1．目的 32．适用范围与场合 33．参考文件与应用文件 34．内容 3 ~ 184.1 权责区分 34.2 治具制作规范 3- 185．历史变更记录 186．附件 18( 一 ) 目的:1.1目的：为让公司ICT 测试治具制作规范，标准化而制订.( 二 ) 适用范围及场合:2.1 范围:本程序适用于公司所有TRI5001 ICT测试治具.2.2 场合:本程序适用于所有TRI5001 ICT测试治具需求单位.( 三 ) 参考文件与应用文件:3.1 参考文件:无3.2 应用文件:无( 四 ) 内容:4.1 权责区分:4.1.1 机板制造课ICT工程人员负责操作及控制.4.1.2 本标准书由机板工程部 ATE工程人员负责制定及修改.4.2 治具制作规范：4.2.1 治具制作铣让位标准针对常规的R,C,L零件，零件的长宽以PCB的零件外框中心点为其准在外框上再增加1mm，零件铣让位的高度为零件的长度再增加1mm针对connect体的高度上再增加2.5mm针对BGA让位,长宽以PCB板上零件的外框为基准,深度下铣6mm深，针对CPU connect让位，长宽以PCB板上零件的外框为基准，深度下铣7mm深针对不规则的电感电容让位，长宽以PCB板上零件的外框为基准再增加2mm,深度要在零件本体的高度上再增加2.5mm.4.2.2 PCB板上所有的测试点位置在载板上要铣让位出。
4.2.3 PCB中所有定位孔在载板上一定要钻有相对应的预留孔，用于安装定位柱固定PCB板。
4.2.4 治具绕线：治具内部电源绕线：如图：a,治具内部电源要用AWG18-AWG22号线b,且必须用焊接方式且必须加热缩导管c,地线一定要用黑色或绿色线d不同电源要用除黑色和绿色线以外的彩色线e 从治具POWER转接板引出的地线，一定要并接，不可将之焊接在一起（如图）治具内部电源端子绕线：如图a,自系统所接之电源线不可以直接接到针套端上，而必须通过端子台转接b,从端子台接到针套端之电源线必须用AWG18-AWG22号线c,电源线与端子头必须用焊接的方式，不可以用夹的方式d,电源线接到针套端也必须用焊接的方式且必须加热缩套管。
浅谈PCBA行业中ICT治具的制作摘要：PCBA在批量生产过程中，由于设备和操作者的各种可能的因素，不可能保证生产出来的PCBA全部都是完好品。
这就要求在生产中途或末端加入各种的测试设备和测试治具，仪保证出厂难过的所有实装电路板与设计的各种规格和参数完全一致。
这就产生了X-Ray、AOI、ICT、FCT等各种测试手段。
本文主要从ICT的程序编写和治具的制作方面探讨和规范ICT的测试。
ICT设备厂家较多，我司使用的是德律泰的TR5001E（如图1）和TR518FV （如图2）。
关键字：PCBA(实装电路板)、ICT测试、制作规范、验收前言：PCBA是英文Printed Circuit Board +Assembly的缩写，就是PCB空板经过SMT工艺，或经过DIP插件的整个制程，简称PCBA，中文名称实装电路板。
在线测试仪in circuit tester简称ICT，一种在线式的电路板静态测试设备，业内称为MDA测试，ICT使用范围广，测试量准确性高，对检测出的问题指示明确，即使电子技术水准一般的工人处理有问题的PCBA也非常容易。
使用ICT 能极大地提高生产效率，降低生产成本。
TR5001ETR518FV图1图2ICT测试主要是测试探针接触PCB layout出来的测试点或元器件的引脚来对PCBA进行开路测试、短路测试、零件测试以及芯片保护二极管测试（芯片焊接情况测试）。
ICT测试之治具制作规范及验收由于各公司的生产产品各异，产品的特性也不尽相同，现本人根据我司的产品特性和生产工艺整理的ICT治具制作规范及验收要求（只展示部分-工作流程,我司的部分产品图片如图3、4、5、6）如下：图3 图4图5 图6工作流程1 治具申请1.1 新机种以及转量产治具由NPI负责人提出需求1.2 治具损坏由工程部维修，内部无法维修则请供应商维修1.3 治具申请及报废、增补均需有记录2 治具尺寸：2.1 标准尺寸（如下图7）:长（450MM）*宽（330MM）*高（200MM）；2.2 大于此规格的特殊机种以机板实际尺寸决定治具尺寸；图73 编号规则：3.1ICT治具上天板和载板都需刻：供应商字母缩写+机种名+制作日期+版本号(我司要求)3.2 特殊客户按客户要求将客户名称刻于天板和载板；4 制作要求：4.1 治具材料4.1.1 所使用的材料需符合ROHS和静电要求的电木，亚克力和压棒（支撑棒）表面电压<100V；4.1.2 测试针需使用INGUN（压力值根据客户要求)探针，绕线为（线径0.8MM)OK线，自动盖章为SMC（5-8MM行程，4MM口径气管）气动章；牛角选用3M 64PIN；治具计数器为OMRON H7EC;4.2 治具厚度4.2.1 ICT治具上天板厚度定义为5MM,中板厚度定义为10MM，载板定义为8MM；4.3 治具针点及针床4.3.1 单面板或双面板，测试点第一选择在同一面（焊锡面），即下针盘，若要上针盘植针则需提前通知确认，被测点选用顺序为：测试点-零件脚-贯穿孔，选用零件脚和贯穿孔提前通知确认同意后采用；4.3.2 测试针点要求位置准确，所有产品需空PCB做蓝膜测试,校针针点保持在在1/2锡点内；4.3.3 两被测点或被测点与预钻孔中心距以大于2.54MM（100mil测试针）为标准，其次是1.905MM（75mil测试针），不得小于1.27MM（50mil测试针）(使用此间距测试点需通知确认同意后采用）；4.3.4 针床板标准规格：(长)450mm×(宽)330mm×(高)10mm，针床板严禁有破孔爆孔漏钻孔现象，钻孔孔径应按焊盘不同规格变化，严禁钻破孔用点胶固定现象；4.3.5 针床上弹簧孔深度为7MM，误差±1.0mm，弹簧需使用强力弹簧，安装弹簧时点螺丝胶固定，弹簧规格为：高20mm；4.4 治具定位孔和载板压棒4.4.1每一片PCB须有2个及以上定位孔，选择对角线定位孔为标准，定位柱尺寸比定位孔尺寸小0.1MM为标准，多连片板则在第一片板加2个定位柱，最后一片板加1个定位柱即可；4.4.2 治具载板应根据PCB layout让位合理，铣槽边缘倒圆角，铣槽标准深度5MM，特殊元件需铣深槽的需提前确认确认，治具载板须做防呆处理，保证产品反向无法放入载板；载板严禁有破孔爆孔漏钻孔现象，载板钻孔孔径应按焊盘不同规格变化；4.4.3 治具上下载板导柱尺寸以8MM为标准，上天板压棒布局合理，横向距离位置固定元件≥3MM；横向距离易偏移，晃动元件（弯脚电解，压敏等），则压棒要置于元件高度直径距离外，所有压棒高度一致，下压后PCB板平整；压棒需根据下压位置合理选择使用平头压棒（直径6.3MM高度40MM），尖头压棒（尖头直径2.0MM高度40MM）--注：压棒严禁置于贴片电容和芯片正上方（元器件容易压损伤）；4.5 治具探针绕线和计数器4.5.1 治具探针连线规范，绕线匝数≥7匝（图8），不能松脱；治具绕线完成后底部需加保护板（图9），保证OK线不脱落不压断；4.5.2 治具需加计数器（图10）于治具正前方，计数器面板无清零按钮；图8 图9 图104.6 治具铣槽针点资料和治具应力测试4.6.1 治具铣槽需提供铣槽阴影图以供核对铣槽是否合理，有无压伤元件（需用蓝膜贴于所有元件表面，压床下压后检查蓝膜表面无压痕）和方便PCB变更后期修改铣槽；4.6.2 治具完成需提供4份针点图，治具针板正面反面根据测试针号各镶嵌一份，以供后期维修治具；另需提供针点图装订成册以供后期确认程序查找针点使用；4.6.3 供应商治具制作完成后，我司需进行应变力测试，要求范围在±500 ue；4.7 治具可植针率要求治具制作前需确认机型植针率:1. 植针率大于95%时，可以制作治具。

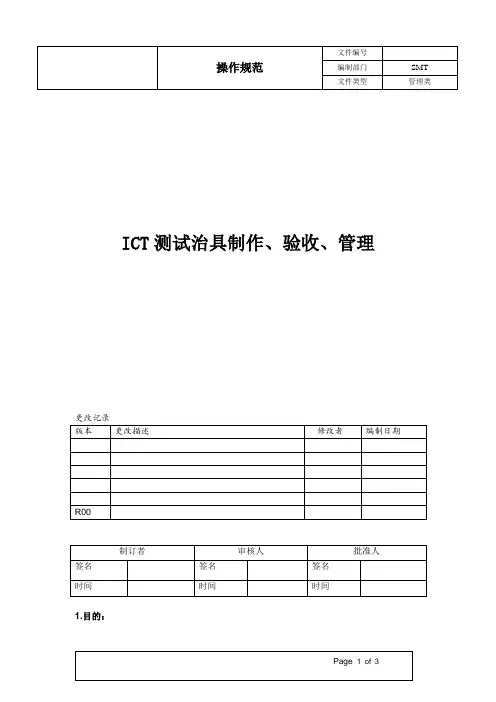

ICT测试治具制作、验收、管理更改记录1.目的：为ICT治具的采购，制作，验收，管理等提供具体的操作指导。
2. 范围：适用ICT测试治具。
3. 相关文件：《SMT钢网，波峰焊，ICT测试夹具管理操作规范》《ICT治具保养操作指导书》《ICT更换治具操作指导书》4. 定义：NA5. 职责：此规范由SMT部门制定，由相关部门配合执行。
7. 程序：7.1 准备资料7.1.1由SMT测试工程师从文控中心申请待测产品ICT治具制作需要的完整的Gerber文件和BOM表。
7.1.2准备待测产品的PCB空板和实板各一块。
7.2 治具厂商分析文件及报价。
7.2.1由SMT测试工程师发送7.1所述产品资料给治具厂商分析植针率，及测试覆盖率。
7.2.2与治具厂商讨论确定治具的具体制作要求，不同的ICT测试治具的要求参考《ICT治具制作要求》。
7.2.3治具厂商按制作要求做出初步报价。
7.3 治具申请采购7.3.1 SMT测试工程师根据供应商初步测试覆盖率分析报告和ICT治具的报价填写《资产添置申请表》。
7.3.2 把签好的《资产添置申请表》给公司采购部门，由采购部门实施采购。
具体操作参见相关文件。
7.4 ICT治具的验收7.4.1治具厂按要求制作ICT治具和测试程式。
7.4.2治具完成之后递交至XXX。
7.4.3 ICT治具严格按照《ICT治具制作要求》进行验收。
7.4.4填写ICT 治具《ICT 治具验收报告》。
7.5 ICT 治具的标识及存放管理，保养7.5.1 ICT 治具上需有标签标识，标签内容包括治具名称、治具编号和治具重量。
7.5.2 ICT 治具编号按工位名ICT 加上产品名加上0~99数字按顺序定义，如下图一。
7.5.3 ICT 治具要登记到《SMT 治具清单》中。
7.5.4治具放置在指定位置，储存环境需防潮防尘。
7.5.5 ICT 治具需每周进行一次保养，参照《ICT 治具保养指导书》进行保养。
-------华科胜电子转载

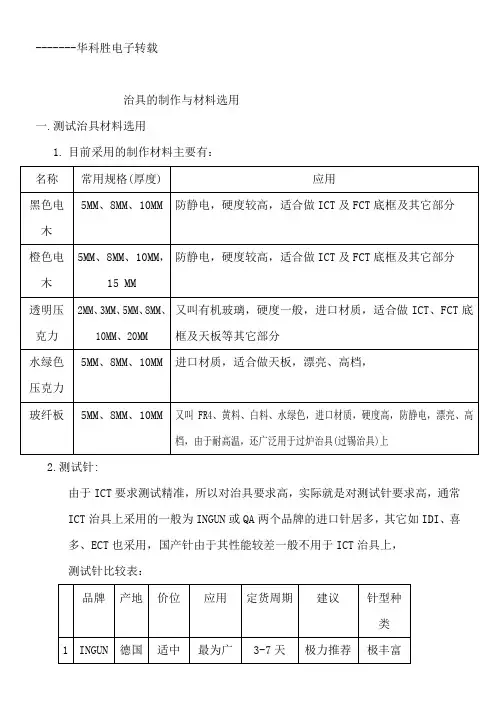

治具的制作与材料选用
一.测试治具材料选用
1.目前采用的制作材料主要有：
2.测试针:
由于ICT要求测试精准，所以对治具要求高，实际就是对测试针要求高，通常ICT治具上采用的一般为INGUN或QA两个品牌的进口针居多，其它如IDI、喜多、ECT也采用，国产针由于其性能较差一般不用于ICT治具上，
测试针比较表：
由于市场上INGUN针销量最大，需求最多，所以出现INGUN仿冒针较多，其辨别方式：
2.1在安静处，将测试针放在指甲上，上下压，贴在耳边听其声音，杂音多且
不纯的为假冒针.
2.2反复压，看其弹力是否均匀，进出是否顺畅予以辨别.
2.3丝印是否清晰，包装是否完整，有无开封等.
2.4尽量从代理处或从信得过的供应商购买，不要单看价格，以防买到仿冒品.
3.其它材料：导杆(Φ8、80L、120L)、轴承、培林、压棒(Φ6，Φ8,长度不一)、支
撑棒(Φ8、Φ10，长度不一)、弹簧、弹簧螺丝、档块(档片，10T、15T、20T)、牛角(64PIN、34PIN)、OK线(双色、9色)、定位柱(规格不一)
4.制作治具所需设备：
CNC或精雕机、钻床、铣床、抛光机、切割机、攻丝机、绕线枪、电批、倒角机、电钻、车床、空压机、过塑机、ICT一台、电脑、短路测试仪等.
二.治具软件：Febmaster、宇博林、CAD
三.、治具制作流程：---点击连接见电子档
-------华科胜电子转载。
ict治具制作工艺流程ict治具啊，它的制作可不是个简单事儿呢。
一、设计阶段。
做ict治具，第一步就是设计。
这就像盖房子之前要画图纸一样重要。
设计的时候呀，得先好好了解要测试的电路板的各种信息。
比如说电路板的尺寸、上面那些小零件的分布情况，还有它的功能特点。
设计师要根据这些，确定治具的整体框架结构。
这个框架结构就像人的骨架一样，支撑着整个治具呢。
而且在设计过程中，还得考虑到测试点的位置怎么安排最合理。
不能太挤了，不然容易出错；也不能太分散，那样测试起来效率就低啦。
这时候设计师可就像个超级规划师，得把每个细节都规划得妥妥当当的。
二、材料准备。
设计好之后呢，就是材料准备啦。
这就好比要做饭得先买菜一样。
制作ict治具的材料可不少呢。
有那种很结实的框架材料，像铝合金之类的，它能保证治具在使用过程中不会轻易变形。
然后还有各种连接用的小零件，像螺丝、螺母之类的。
这些小零件虽然小，但是作用可大了。
要是少了个螺丝，说不定整个治具就不稳定了呢。
还有测试针，这可是关键的东西，它就像一个个小触角，负责和电路板上的测试点接触。
测试针的质量可得选好，要是质量不好，测试的时候就可能接触不良，那就麻烦大了。
三、加工制作。
材料准备好了，就可以开始加工制作啦。
这一步可真是考验技术的时候呢。
工人师傅们就像一群超级工匠。
先把框架按照设计的尺寸切割好，切割的时候得特别精准，误差不能太大。
要是框架尺寸不对，后面组装起来就会有大问题。
然后就是钻孔啦，要在框架上钻出合适的孔来安装那些小零件和测试针。
钻孔的时候得小心翼翼的，钻歪了也不行。
接着就是组装了，把那些小零件一个一个地安装到框架上，再把测试针安装好。
这个过程就像搭积木一样，但是可比搭积木难多啦，每个零件都得安装在正确的位置上才行。
四、调试阶段。
治具制作好之后，可不能直接就用，还得调试呢。
这就像是新衣服做好了要先试穿一下看看合不合身。
调试的时候，要把电路板放到治具上，进行各种测试。
看看测试针是不是都能准确地接触到测试点，测试的数据是不是准确。
ICT测试治具制作规范一、引言二、设计要求1.治具设计应能够满足产品的测试需求，包括测试点的数量和位置等方面的要求。
2.治具设计应考虑产品的结构特点，能够固定住产品并确保测试的准确性和稳定性。
3.治具设计应符合人机工程学原理，方便操作人员使用。
三、加工要求1.治具的材料应符合产品测试的要求，具有足够的强度和耐用性。
2.加工工艺应精确，确保治具的尺寸和形状符合设计要求。
3.治具的制作过程中应采取防尘、防静电等措施，以保护产品的安全性和稳定性。
4.治具的加工过程中应采用精密设备和仪器进行检测和校准，保证治具的质量和性能。
四、使用要求1.治具在使用前应进行检查和试验，确保其功能正常并达到设计要求。
2.操作人员应熟悉治具的使用方法和注意事项，并按照要求进行操作。
3.在使用过程中，应注意保持治具的清洁和整洁，定期检查和维护，以保证其正常使用和延长使用寿命。
4.治具的存放和保管应符合相关规定，避免受到损坏或丢失。
5.治具在长时间不使用时，应妥善保存，并进行必要的维护和保养，以防止老化和损坏。
五、质量控制要求1.治具的设计、加工和使用过程中应建立相应的质量控制体系，确保治具的质量稳定性和可靠性。
2.治具应具有必要的标识和编号，以便于追溯和管理。
3.对治具的质量进行定期检测和评估，及时发现和解决问题，提高治具的可靠性和使用寿命。
六、安全注意事项1.操作人员在使用治具时应注意自身安全，佩戴必要的防护用具。
2.治具使用过程中，应严格按照相关安全规定进行操作，禁止超负荷使用和非法改装。
3.治具在非使用状态下应存放在安全的地方，避免引发意外事故。
4.发现治具存在问题或故障时，应立即停止使用，并进行检修。
七、总结ICT测试治具的制作规范是确保治具质量和性能的关键，本文介绍了设计、加工和使用等方面的要求，并提出了相应的质量控制和安全注意事项。
只有通过严格遵守这些规范，才能制作出符合要求的治具，提高测试效率和产品质量。
ICT测试治具设计、制造、管理ICT治具是一种以PCB板为模型而设计的、用于电性能通断测试的一种专用夹具，有单面治具、双面治具之分。
在高精密线路板的生产时，采用通用的治具来测试其电能，给治具制造和测试方面都带来了一定的困难，同时还存在载线测试技术时背面电流驱动、可靠性等问题的困扰。
我们公司制造设计的通用测试治具，能适应高精密度印制板的电性能测试，测试可靠性达到100%，从而节约治具的制造费用。
1. 治具设计 1.1 治具工艺步骤电脑图形的形成→孔径区分和电路连线图形成→NC数控文件→治具的板面钻孔→治具的装配→布针→配线→治具安装和检查→管理1.2 探针规格的选择：Φ0.45mm Φ0.65mm Φ0.90mm Φ1.40mm Φ1.70mm 1.3 治具选点的方法1.3.1 IC面使用义错选点方法，（以IC导线宽度0.15mm,间距0.15mm,总IC脚128, 有三个IC不同位置组成PCB板为例来设计；如果IC面不能使用1.2条规格的探针，也可用导电胶）。
1.3.2 在同一图形线上有三个以上分歧点的图形，若焊盘和导线靠得很近而不能明显区分，则不作为他歧点。
1.3.3 一般导线的两端或中间有两个以上的焊盘孔的图形只取两端的焊盘作为校对点。
1.4 单面治具高度为6cm；双面板治具的高度：底为3.56cm、顶为4.5-3.5cm，也可用6cm 的复合治具。
1.5 治具使用3块环氧板和2块透明膜的结构形式. 1.6 治具的垫板制造1.6.1当CNC数控文件发放后用一块透明膜的垫板试钻，检验文件是否合格。
试钻后的透明膜垫板用菲林图形校对，孔位是否准确、是否有漏选点，检验合格后才能钻治具的垫板。
1.6.2需钻高密度测试治具的垫板时要放在高精度数控钻床上钻孔，防止手工钻孔而影响探针的精度和垂直度。
1.6.3钻孔时必须在环氧垫板和透明膜板上用记号笔标注正反面标记，防止做治具用错垫板的方向。
1.6.4在0.4厘米透明膜垫板上制作成不同规格孔径：用Φ0.45mm探针，孔径选择为Φ0.35mm；用Φ0.65mm探针，孔径选择为Φ0.60mm；用Φ0.90mm探针，孔径选择为Φ1.01mm；用Φ1.40mm探针，孔径选择为Φ2.00mm；用Φ1.70mm探针，孔径选择为Φ2.50mm。
ICT治具制作參考標準目的:為能在設計階段Layout和量產時評估ICT治具制作有一個參考標準.使用范圉:設計和量產的所有機種進行評估及該機種之可測率及植針率.內容:一、ICT治具評估制作參考條件1.目前ICT可測的零件.a.電阻、電容>100P、二极/三极管.b.電感類目前以跳線方式測.c.IC目前檢測方式:輸入模擬工作電壓,ICT檢測每個pin的電壓(目的為檢測ic是否漏插,插反)d. 電解電容能測出是否漏插,是否插反.2.ICT治具制作需求資料a. Gerber files(連片或單片)文件b. 空白PCB 1連片.c. 有插件的實物PCB1連片.二、PCB Layout注意事項和參考規則如下.考量可測性之PCB設計布線規則PCB 之設計布線除需兼顧功能性與安全性外, 更需可生產及可測試。
茲就可測性之需求提供規則供設計布線工程師參考。
如能注意及之, 將可為我公司省下可觀之治具製作費用並增進測試之可靠性與治具之使用壽命。
可取用的規則1. 雖然有雙面治具，但最好將被測點盡可能置於BOT 面，以增加測試穩定度，也可以節省治具成本。
2. Fixture point type 之用針如下，測試點優先順序: A.測墊(Test pad) B.零件腳(component lead)C.貫穿孔(Via)未覆蓋綠漆。
3. 測試穩定性：其中以Test pad 測試最為穩定；VIR 孔效果最差，干擾因素最多如綠漆、塞墨、盲埋孔等，都是造成測試不穩定的因素。
4. 探針大小是依照測點與測點的中心距離所選定的，探針越大測試越穩定，價格越便宜。
5. 探針選則標準如下：a. 測點與測點的中心距離大於85mil ，兩點植針100mil/100mil 探針。
b. 測點與測點的中心距離為84mil ～75mil ，兩點植針100mil/75 mil 探針。
c. 測點與測點的中心距離為74mil ～70 mil ，兩點植針75mil/75 mil 探針。
TRIICT测试治具制作规范1.引言2.材料选择2.1治具外壳材料应选用耐用、绝缘性好且防火的材料，如热塑性塑料或阻燃材料。
