过套管测井技术

过套管电阻率测井原理一、引言过套管电阻率测井是一种常用的地球物理测井方法，通过测量地下岩石的电阻率来判断岩石性质和储层特征。

本文将介绍过套管电阻率测井的原理及其应用。

二、原理概述过套管电阻率测井是利用电流通过地层产生的电场来测量地层的电阻率。

当电流通过地层时，地层中的电阻会对电流的传输产生阻碍，从而形成电场。

根据电场的分布情况，可以推断出地层的电阻率。

三、测井仪器与方法过套管电阻率测井通常使用测井仪器和电极阵列来进行测量。

测井仪器一般由发射器和接收器组成，发射器产生电流，接收器接收电流信号，并将信号传送到地面上的记录设备进行处理和分析。

四、电阻率测量原理1. 电阻率定义电阻率是指单位长度和单位截面积的物质对电流传导的阻力。

电阻率越大，电流通过的阻力越大。

2. 电阻率与地层特征的关系不同类型的岩石和储层具有不同的电阻率特征。

例如，含水层的电阻率通常较低，而含油层和含气层的电阻率较高。

通过测量地层的电阻率，可以判断地层的含油、含气或含水特征。

3. 电阻率测量方法电阻率测量可以采用不同的电极布置方式，常见的有二极电极、四极电极和八极电极。

电极的布置方式会影响电流流过的地层范围，从而影响测量结果的准确性。

五、过套管电阻率测井的应用过套管电阻率测井广泛应用于石油勘探和开发中。

通过测量井下地层的电阻率，可以判断储层的类型、含油、含气或含水程度以及储层的连通性等信息。

这些信息对于石油勘探和开发具有重要的指导意义。

六、测井结果分析通过过套管电阻率测井得到的数据可以进行进一步的分析和解释。

常见的分析方法包括计算电阻率与深度的关系，绘制电阻率剖面图，判断储层的位置和性质。

同时，还可以结合其他测井数据进行综合解释，提高解释结果的准确性。

七、存在的问题与展望尽管过套管电阻率测井已经取得了一些成果，但仍然存在一些问题需要解决。

例如，电阻率测量结果受地层含水量、温度等因素的影响，需要进行修正和校正。

此外，随着测井技术的不断发展，未来还有望实现更高精度和更深层次的过套管电阻率测井。

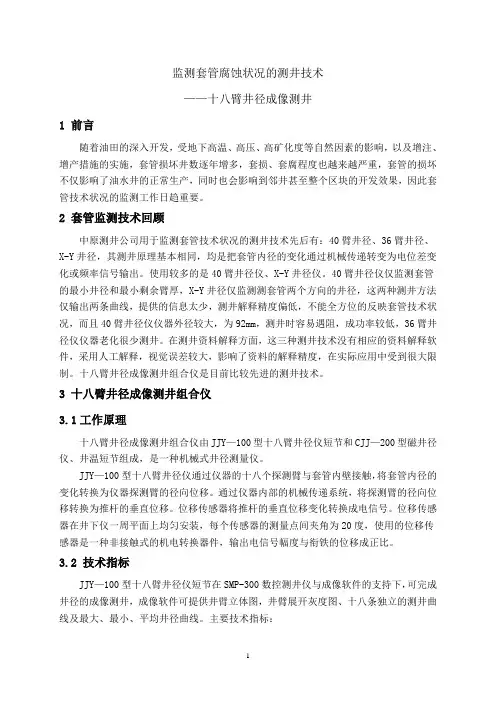

监测套管腐蚀状况的测井技术——十八臂井径成像测井1 前言随着油田的深入开发，受地下高温、高压、高矿化度等自然因素的影响，以及增注、增产措施的实施，套管损坏井数逐年增多，套损、套腐程度也越来越严重，套管的损坏不仅影响了油水井的正常生产，同时也会影响到邻井甚至整个区块的开发效果，因此套管技术状况的监测工作日趋重要。

2 套管监测技术回顾中原测井公司用于监测套管技术状况的测井技术先后有：40臂井径、36臂井径、X-Y井径，其测井原理基本相同，均是把套管内径的变化通过机械传递转变为电位差变化或频率信号输出。

使用较多的是40臂井径仪、X-Y井径仪。

40臂井径仪仅监测套管的最小井径和最小剩余臂厚，X-Y井径仅监测测套管两个方向的井径，这两种测井方法仅输出两条曲线，提供的信息太少，测井解释精度偏低，不能全方位的反映套管技术状况，而且40臂井径仪仪器外径较大，为92mm，测井时容易遇阻，成功率较低，36臂井径仪仪器老化很少测井。

在测井资料解释方面，这三种测井技术没有相应的资料解释软件，采用人工解释，视觉误差较大，影响了资料的解释精度，在实际应用中受到很大限制。

十八臂井径成像测井组合仪是目前比较先进的测井技术。

3 十八臂井径成像测井组合仪3.1工作原理十八臂井径成像测井组合仪由JJY—100型十八臂井径仪短节和CJJ—200型磁井径仪、井温短节组成，是一种机械式井径测量仪。

JJY—100型十八臂井径仪通过仪器的十八个探测臂与套管内壁接触，将套管内径的变化转换为仪器探测臂的径向位移。

通过仪器内部的机械传递系统，将探测臂的径向位移转换为推杆的垂直位移。

位移传感器将推杆的垂直位移变化转换成电信号。

位移传感器在井下仪一周平面上均匀安装，每个传感器的测量点间夹角为20度，使用的位移传感器是一种非接触式的机电转换器件，输出电信号幅度与衔铁的位移成正比。

3.2 技术指标JJY—100型十八臂井径仪短节在SMP-300数控测井仪与成像软件的支持下，可完成井径的成像测井，成像软件可提供井臂立体图，井臂展开灰度图、十八条独立的测井曲线及最大、最小、平均井径曲线。

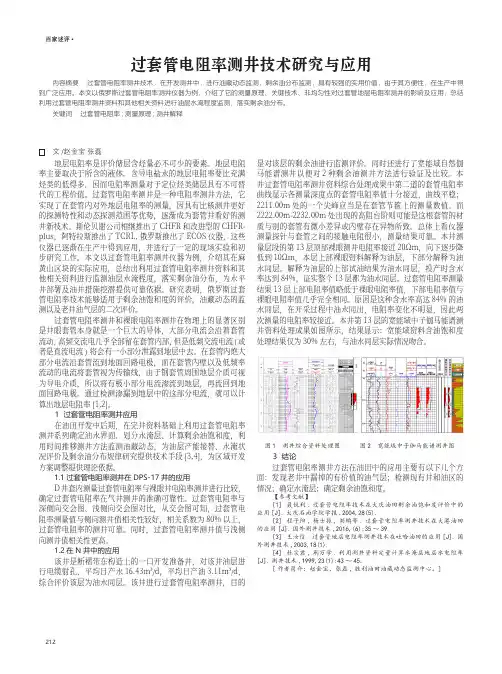

百家述评•212文/赵金宝 张磊过套管电阻率测井技术研究与应用内容摘要 过套管电阻率测井技术，在开发测井中，进行油藏动态监测，剩余油分布监测，具有较强的实用价值，由于其方便性，在生产中得到广泛应用。

本文以俄罗斯过套管电阻率测井仪器为例，介绍了它的测量原理、关键技术、非均匀性对过套管地层电阻率测井的影响及应用，总结利用过套管电阻率测井资料和其他相关资料进行油层水淹程度监测，落实剩余油分布。

关键词 过套管电阻率;测量原理;测井解释地层电阻率是评价储层含烃量必不可少的要素。

地层电阻率主要取决于所含的液体。

含导电盐水的地层电阻率要比充满烃类的低得多，因而电阻率测量对于定位烃类储层具有不可替代的工程价值。

过套管电阻率测井是一种电阻率测井方法，它实现了在套管内对外地层电阻率的测量，因具有比核测井更好的探测特性和动态探测范围等优势，逐渐成为套管井看好的测井新技术。

斯伦贝谢公司相继推出了CHFR 和改进型的CHFR-plus，阿特拉斯推出了TCRL,俄罗斯推出了ECOS 仪器，这些仪器已逐渐在生产中得到应用，并进行了一定的现场实验和初步研究工作。

本文以过套管电阻率测井仪器为例，介绍其在麻黄山区块的实际应用，总结出利用过套管电阻率测井资料和其他相关资料进行监测油层水淹程度，落实剩余油分布，为水平井部署及油井措施挖潜提供可靠依据。

研究表明，俄罗斯过套管电阻率技术能够适用于剩余油饱和度的评价，油藏动态的监测以及老井油气层的二次评价。

过套管电阻率测井和裸眼电阻率测井在物理上的显著区别是井眼套管本身就是一个巨大的导体，大部分电流会沿着套管流动，高频交流电几乎全部留在套管内部，但是低频交流电流(或者是直流电流)将会有一小部分泄露到地层中去。

在套管内绝大部分电流沿套管流到地面回路电极，而在套管内壁以及低频率流动的电流将套管视为传输线，由于钢套管周围地层介质可视为导电介质，所以将有极小部分电流渗流到地层，再流回到地面回路电极。

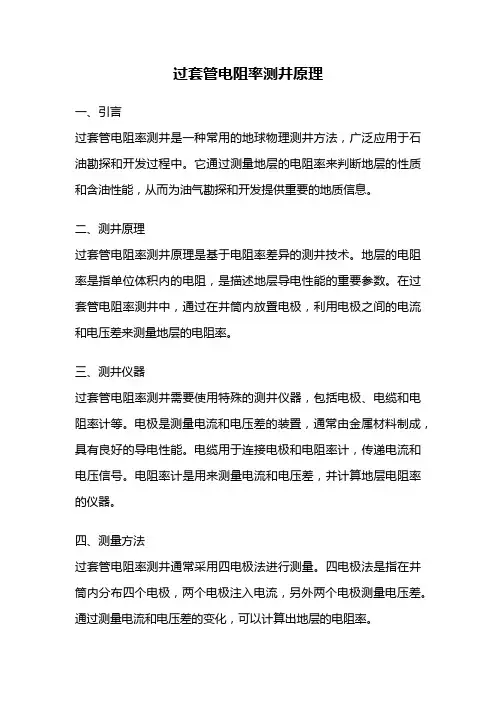

过套管电阻率测井原理一、引言过套管电阻率测井是一种常用的地球物理测井方法，广泛应用于石油勘探和开发过程中。

它通过测量地层的电阻率来判断地层的性质和含油性能，从而为油气勘探和开发提供重要的地质信息。

二、测井原理过套管电阻率测井原理是基于电阻率差异的测井技术。

地层的电阻率是指单位体积内的电阻，是描述地层导电性能的重要参数。

在过套管电阻率测井中，通过在井筒内放置电极，利用电极之间的电流和电压差来测量地层的电阻率。

三、测井仪器过套管电阻率测井需要使用特殊的测井仪器，包括电极、电缆和电阻率计等。

电极是测量电流和电压差的装置，通常由金属材料制成，具有良好的导电性能。

电缆用于连接电极和电阻率计，传递电流和电压信号。

电阻率计是用来测量电流和电压差，并计算地层电阻率的仪器。

四、测量方法过套管电阻率测井通常采用四电极法进行测量。

四电极法是指在井筒内分布四个电极，两个电极注入电流，另外两个电极测量电压差。

通过测量电流和电压差的变化，可以计算出地层的电阻率。

五、数据解释过套管电阻率测井的数据解释是关键的一步，需要根据测量结果进行分析和判断。

地层的电阻率与地层的含水性、孔隙度和含油性等密切相关。

通常来说，含水层的电阻率较低，而含油层的电阻率较高。

通过对测井曲线的分析，可以确定地层的性质和含油性能。

六、应用领域过套管电阻率测井广泛应用于石油勘探和开发中的各个环节。

在勘探阶段，可以利用过套管电阻率测井来判断地层的含油性和储量分布；在开发阶段，可以通过测井数据来指导油气井的完井和生产操作，提高产能和采收率。

七、测井优势过套管电阻率测井具有操作简便、数据获取快速和成本相对较低等优势。

相比于其他测井方法，过套管电阻率测井可以在井筒内直接进行测量，无需进行井下作业，减少了工作量和风险。

八、发展趋势随着油气勘探和开发的深入，过套管电阻率测井技术也在不断发展。

目前，已经出现了一些新的测井仪器和方法，例如多电极测井和多频段测井，可以提高测量精度和解释能力。

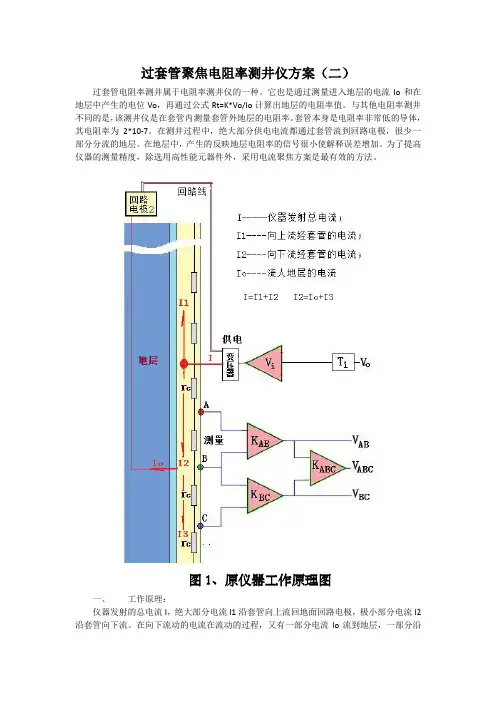

过套管聚焦电阻率测井仪方案（二）过套管电阻率测井属于电阻率测井仪的一种。

它也是通过测量进入地层的电流Io和在地层中产生的电位Vo，再通过公式Rt=K*Vo/Io计算出地层的电阻率值。

与其他电阻率测井不同的是，该测井仪是在套管内测量套管外地层的电阻率。

套管本身是电阻率非常低的导体，其电阻率为2*10-7。

在测井过程中，绝大部分供电电流都通过套管流到回路电极，很少一部分分流的地层。

在地层中，产生的反映地层电阻率的信号很小使解释误差增加。

为了提高仪器的测量精度，除选用高性能元器件外，采用电流聚焦方案是最有效的方法。

图1、原仪器工作原理图一、工作原理：仪器发射的总电流I，绝大部分电流I1沿套管向上流回地面回路电极，极小部分电流I2沿套管向下流。

在向下流动的电流在流动的过程，又有一部分电流Io流到地层，一部分沿套管继续向下流动。

电流Io的大小与地层电阻率有关。

这要注意的是：从套管外壁流人地层的电流是随套管深度变化而变化的，也就是说，在仪器供电电极以下的套管外的地层中，电流密度除与地层电阻率有关，与套管深度也有关。

地层电阻率Rt计算公式中的K值不再为常数，而是一个变数。

以此该方法测量出的电阻率曲线幅度与裸眼井测量的电阻率曲线会相差很多。

只是曲线变化规律相同而已。

为了使套管电阻率测井仪测量的曲线与裸眼井测量的电阻率曲线一致，我们设计了新型供电方式：过套管聚焦电阻率测量方案。

原过套管电阻率测量方案与老横向电阻率测井方法相似。

一个电极供电，一个电极测量。

回路电极在很远的地面。

不同的是：工作环境不同，老横向电阻率（电位）测井方法工作在裸眼井中，套管电阻率测量方法工作在套管中。

二、过套管聚焦电阻率方案：所有的电阻率测井方法都要求供电电流主要分布在所要测量的地层中，老横向电阻率测井方法供电电流在盐水泥浆条件下测井时，大部分电流都沿低电阻率的泥浆流动，很少进入地层。

所以测量曲线反映地层电阻率性质不明显。

为了解决此问题，后来发明了侧向测井。

套管检测测井技术套管检测是油田开发中的一项重要内容，国内外的许多油田都将套管质量的检测作为一项常规作业项目开展，定期对开发中的套管井套管质量进行检测，及时发现问题，及时进行作业，减少套管质量问题的出现，延长油水井的可利用时间，提高油田的经济效益。

目前测井公司已有的套管检测技术有40臂井径测井、16臂井井成像测井、小井眼超声成像测井和电磁探伤测井，完全可以满足油田套管井质量检测的需要。

一、四十臂井径测井套管检测技术1、四十臂井径测井套管检测技术的原理与用途40臂井径测井是检查套管腐蚀、破裂、变形等各种异常情况的一种测井方法。

仪器的40条井径臂都是独立工作的。

测井时，每一深度点都有一个张开最大和最小的井径臂分别触发两个继电器，从而记录下该深度点的最小内径和剩余壁厚值。

连续测井时，则记录下沿深度变化的最小内径和剩余壁厚曲线。

根据这两条曲线就可以判断套管状况。

2、四十臂井径测井的适用性40臂井径测井的仪器指标如下：外径：9.2cm、长度：144.15cm、耐温：120℃、耐压：60MPa、测量范围：11.4—17.8cm、仪器测量精度为0.5mm。

3、四十臂井径测井仪器引进时间和目前使用情况该仪器于1986年引进与美国，到目前为止在油田内外部市场共测井100多井次，目前仍然在应用。

二、十六臂井径成像测井套管检测技术1、十六臂井径成像测井套管检测技术的原理与用途十六臂井径成像测井通过十六个独立测量臂与套管接触，将套管内壁的变化转换成电信号并传送到地面采集系统，经解释处理后，可显示十六条井径曲线和最大井径、最小井径及平均井径曲线，同时可处理出套管三维立体图以及内壁彩色成像效果图，套管内壁状况360o范围内可视。

它的主要用途是通过定期检测，及时发现套管质量问题，发现套管的断裂、腐蚀、内径变化、套管变形的情况或趋势，指导套管作业位置，延长套管井使用寿命。

2、十六臂井径成像测井的适用性十六臂井径成像测井的仪器指标如下：外径：7.0cm、长度：2.0m、耐温： 150 ℃（ 125 ℃）；耐压： 80Mpa （ 60Mpa ）；测量范围：7.4cm ～18.8cm；分辨率：0.46mm。

过套管测井技术在南海西部油田油气藏综合评价中的应用孙殿强;陈鸣;秦瑞;谢献辉;王锋;陈铭泉【期刊名称】《科技和产业》【年(卷),期】2024(24)3【摘要】过套管测井是指在探井或开发井已经下入套管固井后的井段进行套管内测井作业,并在此基础上进行油气层识别、储层物性评价、水淹层评价等研究。

早期,过套管测井主要应用在开发测井中进行油藏动态监测、剩余油分布监测、井区水驱效果、水淹层分析等方面,其方便实用的特点使其在油田生产中得到广泛应用。

近些年,由于大斜度井、水平井、高温高压等高风险复杂结构井逐渐增多,裸眼测井面临无法录取资料的风险。

为了降低测井作业事故发生概率,取全测井资料,缩短作业周期,可以利用过套管测井代替原有的裸眼测井。

但对于过套管测井,由于套管的隔离作用以及井眼和地层等影响因素,相较于裸眼测井其探测范围更小,油气藏评价结果存在疑问。

通过对过套管电阻率、中子、密度测井原理进行分析,厘清过套管测井响应的影响因素并进行相应的校正处理,结合同井眼裸眼随钻测井以及邻井同层位测井资料对比,验证了过套管测井资料的可靠性。

在此基础上再进行油气藏综合解释,有效解决了过套管测井评价技术的难点。

【总页数】8页(P241-248)【作者】孙殿强;陈鸣;秦瑞;谢献辉;王锋;陈铭泉【作者单位】中海石油(中国)有限公司湛江分公司;中海油能源发展股份有限公司工程技术湛江分公司【正文语种】中文【中图分类】TE19【相关文献】1.过套管电阻率(CHFR)测井技术在南中国海上油田应用效果评价2.Hydraulic套管开窗工具在南海西部油田的首次应用3.深层大井斜小井眼套管开窗技术在南海西部油田应用4.过套管电阻率测井技术在控压套管钻井测井评价中的应用5.MDT测井技术在大庆油田复杂油气藏中的应用因版权原因，仅展示原文概要，查看原文内容请购买。

过套管电阻率测井原理一、引言过套管电阻率测井是一种常见的地球物理测井方法，它通过测量井壁与地层之间的电阻率差异来评估地层的电性质。

本文将介绍过套管电阻率测井的原理以及其应用。

二、原理过套管电阻率测井原理基于电磁感应的原理。

当测井仪器通过电极对井壁施加电压时，电流会沿着井壁流动。

地层的电阻率不同，会导致电流在地层中的流动方式发生变化。

通过测量电流和电压的比值，就可以计算出地层的电阻率。

三、仪器与测量方法过套管电阻率测井需要使用特殊的测井仪器，包括电极、电阻率测量模块和数据采集系统等。

测井仪器通常由电缆连接井口的数据采集系统，通过下放电极到井内进行测量。

测量方法通常有两种：直接测量法和间接测量法。

直接测量法是将电极直接接触井壁进行测量，适用于套管完好的情况。

间接测量法则是通过套管与地层之间的电阻率差异来推断地层的电性质，适用于套管损坏或无法接触地层的情况。

四、应用过套管电阻率测井在石油勘探和开发中有着广泛的应用。

它可以提供地层电性质的定量信息，对于评价油气藏的储集性能和流体性质具有重要意义。

1. 地层界定：通过测量地层的电阻率差异，可以确定地层的界限和厚度。

这对于确定油气层的储集情况以及预测油气藏的分布范围非常重要。

2. 油气饱和度评估：地层的电阻率与其中的含油气饱和度有密切关系。

通过测量地层的电阻率，可以对油气饱和度进行初步评估，为油气勘探和开发提供重要参考。

3. 地层性质评价：地层的电阻率还可以反映地层的孔隙度、渗透率等物性参数。

通过测量地层的电阻率，可以评价地层的储集能力、渗流性质等，为油气开发提供重要依据。

4. 地层改造评估：在油气开发过程中，常常需要进行地层改造操作，如注水、压裂等。

通过过套管电阻率测井，可以评估改造效果，指导后续的工程操作。

五、优势与局限过套管电阻率测井具有以下优势：1. 非破坏性：过套管电阻率测井不需要对地层进行物理损伤，对井筒和地层的影响较小。

2. 实时性：测井数据可以实时传输到地面，可以及时评估地层的电性质，指导勘探和开发工作。
