悬挑式脚手架专项施工方案完整版 (一)
悬挑式脚手架是一种常见的高空施工设备，其安全性和可靠性对于施工过程至关重要。
为了确保施工质量和工作人员的安全，需要制定完整的施工方案。
下面将对悬挑式脚手架专项施工方案进行一份详细的介绍。
一、施工前准备工作
1.1 确定施工范围和施工期限。
1.2 准备相关安全防护设备，如安全带、防护网等。
1.3 进行现场勘测和测量，制定详细的施工方案。
1.4 培训工作人员，使他们熟悉该设备的使用方法和注意事项。
1.5 确定施工现场的通行路线和使用区域，避免施工设备阻碍周围交通。
二、脚手架搭设
2.1 确定悬挑式脚手架的搭设位置和高度。
2.2 在搭设位置上进行平整处理，保证脚手架的稳定性和牢固性。
2.3 根据测量结果和设计要求进行精确的脚手架搭设。
2.4 对悬挑式脚手架进行必要的安全检查和调整。
三、悬挑式脚手架使用
3.1 工作人员在上下悬挑式脚手架时必须佩戴安全带，并使用防护设
备进行保护。
3.2 悬挑式脚手架使用期间，严禁超载和异物进入。
3.3 悬挑式脚手架使用期间，要定期进行检查和维护，保持其状态良好。
3.4 悬挑式脚手架使用完毕后，要进行拆卸和清理，保证施工现场的
卫生和整洁。
总之，悬挑式脚手架是高空施工不可缺少的重要设备，因此，必须严
格遵守明确的施工方案和操作规程，确保施工质量和工作人员的安全。
同时，施工单位应定期进行设备维护和检查，及时发现和解决存在的
问题，以确保悬挑式脚手架的完好性和使用寿命。
钢管悬挑外脚手架施工方案施工前准备：1.确定脚手架的使用范围和施工高度，合理设计悬挑长度和支撑点位置，确保整个施工过程的安全性和稳定性。
2.按照设计要求预制好所需的钢管、扣件、钢板等脚手架组件。
3.对施工区域进行彻底的清理，确保地面平整，没有杂物和障碍物。
具体施工步骤：1.搭设基础脚手架：根据设计要求，在地面上搭设一层基础脚手架，高度为悬挑高度的1/3、使用钢管和扣件进行固定和连接，保证基础脚手架的稳定。
2.完善支撑结构：在基础脚手架上设置支撑立柱，根据设计要求将支撑立柱与基础脚手架连接，以增加整个脚手架的稳定性。
3.安装悬挑结构：在支撑立柱上设置悬挑横梁，根据设计要求安装悬挑横梁，使用扣件进行固定。
4.安装悬挑架体：在悬挑横梁上设置悬挑架体，即用钢板搭建出人工作业或材料存放的平台。
通过扣件进行固定和连接。
5.安全防护措施：在外侧的悬挑架体上设置安全护栏，可以使用钢管和网格板等材料进行围护，以确保工作人员的人身安全。
6.检查和修整：搭设完成后，对整个悬挑外脚手架进行检查和修整，确保脚手架的稳定性和安全性。
7.施工期间的维护管理：在使用过程中，定期检查脚手架的稳定性和安全性，及时进行维护和修理，确保施工期间的安全。
安全措施：1.施工人员应按照有关安全规定穿戴好安全帽、防滑鞋、安全绳等个人防护装备。
2.在悬挑架体的周围设置明确的警示标志，提醒周围工作人员注意脚手架的存在。
3.在施工现场设置专人负责脚手架的安全管理和维护。
4.施工期间禁止在脚手架上运送超过规定重量的材料或设备。
5.定期检查悬挑外脚手架的安全状态，及时处理发现的安全隐患。
6.若在外墙施工过程中遇到恶劣天气，及时停工，确保工人和脚手架的安全。
总结：钢管悬挑外脚手架的施工方案应根据具体的工程需求进行设计和实施，保证施工过程的安全性和稳定性。
在施工前要对施工现场进行充分的准备和清理，将脚手架的组件预制好，并按照设计要求一步一步进行搭设和固定。
外墙悬挑脚手架施工方案
在外墙施工中，悬挑脚手架是一种非常常见且有效的施工工具，尤其适用于高层建筑外墙的施工。
本文将以使用18号工字钢和悬挑高度20米的情况为例，介绍外墙悬挑脚手架的施工方案。
一、材料准备
在设计外墙悬挑脚手架前，首先需要准备好18号工字钢材料，这种钢材质地坚固，能够支撑较大的荷载，适合用于悬挑脚手架的搭建。
此外，还需要准备好连接件、固定件、支撑件等辅助材料。
二、施工方案
悬挑脚手架的施工方案主要包括以下几个步骤：
1. 确定设计方案
首先，根据外墙的高度和结构特点，设计出合适的悬挑脚手架方案。
在悬挑高度为20米的情况下，需要确保脚手架的稳固性和安全性。
2. 搭建主体结构
根据设计方案，利用18号工字钢和连接件搭建起主体结构，确保脚手架能够稳固地悬挂在外墙上方。
3. 安装支撑件
在主体结构完成后，需要在下部安装支撑件，以确保整个脚手架的稳定性和承重能力。
4. 安全检查
在搭建完成后，需进行全面的安全检查，确保脚手架的每个连接点和结构部件均稳固可靠，不会存在安全隐患。
5. 使用和拆除
在脚手架搭建完成后，可以开始外墙的施工工作。
在使用过程中，需根据需要进行定期检查和维护，确保安全使用。
施工完成后，需按照规范程序拆除悬挑脚手架。
三、总结
外墙悬挑脚手架施工方案中，使用18号工字钢和悬挑高度20米的方案，需要充分考虑结构稳定性和安全性，确保施工效率和施工质量。
在实际施工过程中，应严格执行施工方案，确保人员安全和施工顺利进行。
悬挑式脚手架施工方案(完整版)模板一：正式风格【项目名称】悬挑式脚手架施工方案1. 项目概述悬挑式脚手架施工方案旨在提供具体的施工方案，确保施工过程安全、高效进行。
本方案涉及脚手架的搭建、拆除、材料选用、施工流程等内容。
2. 脚手架搭建2.1 搭建前准备2.1.1 确定悬挑式脚手架所需规格和尺寸2.1.2 准备悬挑式脚手架所需材料2.1.3 组织施工人员进行安全培训和指导2.2 悬挑式脚手架搭建流程2.2.1 按照设计要求划定脚手架搭建位置2.2.2 将脚手架零部件按照规格和尺寸进行组装2.2.3 定期检查脚手架的稳定性和安全性3. 脚手架拆除3.1 准备工作3.1.1 确认拆除时间和范围3.1.2 组织专业人员指导拆除工作3.2 悬挑式脚手架拆除流程3.2.1 按照规定顺序进行拆卸工作3.2.2 对拆卸下来的脚手架进行归档和清点3.2.3 整理工作现场，确保安全和整洁4. 材料选用4.1 脚手架材料选择原则4.1.1 材料强度和稳定性4.1.2 耐候性和耐腐蚀性4.1.3 施工成本和可维护性4.2 脚手架材料选用建议4.2.1 梁和扣件采用高强度钢材4.2.2 地基支撑材料选用混凝土或钢材4.2.3 工作平台采用防滑材料5. 施工流程5.1 施工前准备工作5.2 悬挑式脚手架的搭建过程5.3 施工过程中的安全措施5.4 施工后的检查和整理工作【附件】1. 设计图纸2. 安全培训记录3. 材料选用表格【法律名词及注释】1. 脚手架：用于工程施工过程中提供工作平台和支撑物的临时结构。
2. 施工流程：指施工工序的顺序和步骤。
3. 悬挑式：指脚手架在地面较低处悬挑或跨越其他结构物。
--------------------------------------------------------------模板二：轻松风格【项目名称】悬挑式脚手架施工方案1. 项目概述这个悬挑式脚手架施工方案就是为了让大家快乐、安全地完成施工而准备的。
外墙悬挑脚手架专项施工方案一、项目背景外墙悬挑脚手架是建筑施工中常见的施工设备之一，广泛应用于高层建筑外墙装修和维护工程中。
本文旨在提供一份完善的外墙悬挑脚手架专项施工方案，以确保施工过程安全、高效、顺利进行。
二、施工前准备1.确认外墙悬挑脚手架的施工图纸，了解悬挑脚手架的搭设位置、悬挑长度、承重要求等关键参数。
2.对施工区域进行现场勘测，确保悬挑脚手架的搭设位置符合设计要求。
3.检查施工现场周边环境，清除可能影响悬挑脚手架安全的障碍物。
三、悬挑脚手架搭设1.按照施工图纸要求，组装悬挑脚手架的支撑杆、连接件等构件。
2.在悬挑脚手架搭设位置设置支撑点，确保支撑点牢固、水平。
3.将悬挑脚手架一端连接到支撑点，确保连接牢固、稳定。
4.根据设计要求搭设悬挑脚手架的主体结构，同时加固支撑点。
四、悬挑脚手架使用1.使用前对悬挑脚手架的所有部件进行检查，确保各部件完好并连接稳固。
2.使用过程中，悬挑脚手架上严禁超载，严禁作业人员越界作业。
3.定期对悬挑脚手架进行检查和维护，及时修复损坏部件。
五、施工安全防护1.所有参与悬挑脚手架搭设和使用的人员必须经过专业培训，持证上岗。
2.施工现场应设置明显的安全警示标识，划定作业区域。
3.悬挑脚手架上应设置防护栏杆、安全网等安全设施，确保作业人员安全。
六、施工结束及收尾工作1.施工结束后，对悬挑脚手架进行拆除，并进行维护保养。
2.清理施工现场，规范处理废弃物料，保持施工现场整洁。
3.汇总施工过程中的经验教训，完善外墙悬挑脚手架的使用规范。
结语外墙悬挑脚手架是建筑施工中不可或缺的重要设备，正确使用和操作悬挑脚手架对确保施工效率和施工安全具有重要意义。
通过本文提供的外墙悬挑脚手架专项施工方案，希望能够为相关施工人员提供参考，促进施工质量和安全水平的提升。
花园外墙悬挑脚手架施工方案一、施工准备1.1确定施工工序：确定花园外墙悬挑脚手架的施工顺序和工艺流程。
1.2勘测施工现场：对施工现场进行勘测，包括了解地势、测量墙面高度、尺寸等。
1.3制定施工方案：根据勘测结果和项目要求，制定详细的施工方案。
1.4购买材料：按照施工方案所需材料进行购买，并确保材料质量符合相关标准。
1.5组织人力：根据施工方案，组织合适的施工人员，并进行必要的培训。
二、搭设脚手架2.1模板搭设：首先进行模板搭设，选择合适的模板材料，根据墙面尺寸和形状进行切割和安装。
2.2脚手架组装：将脚手架的零部件按照施工图纸进行组装，确保连接牢固。
2.3悬挑支撑：根据悬挑部位的结构要求，采用合适的支撑方式进行悬挑装置。
三、安全措施3.1安全防护设施：在施工现场设置合适的安全防护设施，包括围栏、警示标志等。
3.2检查脚手架：在施工前、中、后都要对脚手架进行检查，确保其稳定可靠。
3.3平衡控制：对悬挑部位进行平衡控制，确保施工过程中不出现倾斜和摇晃。
四、施工过程4.1墙体处理：根据施工要求，对墙体进行处理，包括清理、刷漆等。
4.2预埋件安装：根据施工方案，在墙体上安装预埋件，用于固定悬挑脚手架。
4.3脚手架搭设：将搭设好的脚手架进行安装，确保结构稳定，满足施工需要。
4.4安装防护栏杆：在脚手架上安装防护栏杆，确保工作人员的安全。
4.5安装工具和设备：根据需要，安装合适的工具和设备，用于施工作业。
4.6施工作业：根据施工方案要求，进行花园外墙的悬挑脚手架施工作业。
五、施工验收5.1完工检查：在施工完成后，进行完工检查，确保施工质量符合要求。
5.2清理现场：对施工现场进行清理，清除多余的材料和垃圾，确保场地整洁。
5.3施工资料整理：整理施工过程中所产生的施工资料，包括图纸、验收报告等。
5.4客户验收：与客户进行验收，确保客户满意并签署验收文件。
总结：花园外墙悬挑脚手架施工方案需要一定的施工准备工作，包括勘测、制定施工方案等。

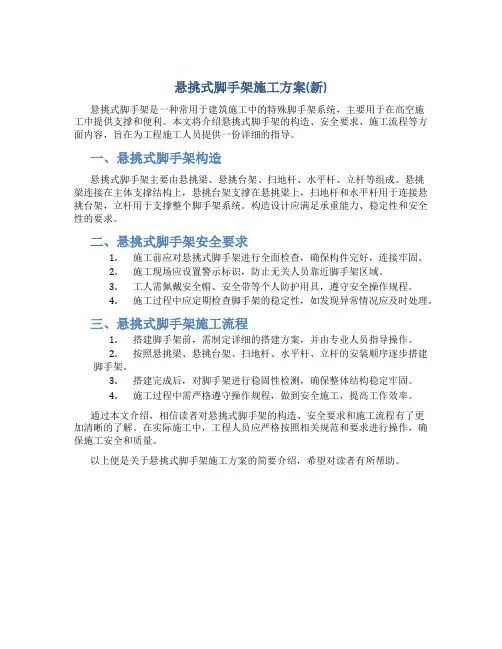

悬挑式脚手架施工方案(新)
悬挑式脚手架是一种常用于建筑施工中的特殊脚手架系统，主要用于在高空施
工中提供支撑和便利。
本文将介绍悬挑式脚手架的构造、安全要求、施工流程等方面内容，旨在为工程施工人员提供一份详细的指导。
一、悬挑式脚手架构造
悬挑式脚手架主要由悬挑梁、悬挑台架、扫地杆、水平杆、立杆等组成。
悬挑
梁连接在主体支撑结构上，悬挑台架支撑在悬挑梁上，扫地杆和水平杆用于连接悬挑台架，立杆用于支撑整个脚手架系统。
构造设计应满足承重能力、稳定性和安全性的要求。
二、悬挑式脚手架安全要求
1.施工前应对悬挑式脚手架进行全面检查，确保构件完好，连接牢固。
2.施工现场应设置警示标识，防止无关人员靠近脚手架区域。
3.工人需佩戴安全帽、安全带等个人防护用具，遵守安全操作规程。
4.施工过程中应定期检查脚手架的稳定性，如发现异常情况应及时处理。
三、悬挑式脚手架施工流程
1.搭建脚手架前，需制定详细的搭建方案，并由专业人员指导操作。
2.按照悬挑梁、悬挑台架、扫地杆、水平杆、立杆的安装顺序逐步搭建
脚手架。
3.搭建完成后，对脚手架进行稳固性检测，确保整体结构稳定牢固。
4.施工过程中需严格遵守操作规程，做到安全施工，提高工作效率。
通过本文介绍，相信读者对悬挑式脚手架的构造、安全要求和施工流程有了更
加清晰的了解。
在实际施工中，工程人员应严格按照相关规范和要求进行操作，确保施工安全和质量。
以上便是关于悬挑式脚手架施工方案的简要介绍，希望对读者有所帮助。
第1篇一、工程概况1. 工程名称：XX大厦幕墙工程2. 工程地点：XX市XX区XX路XX号3. 工程规模：地上XX层，地下XX层，总建筑面积XX万平方米4. 施工单位：XX建筑集团有限公司5. 设计单位：XX建筑设计研究院二、悬挂式脚手架施工方案概述1. 施工依据：- 《建筑施工安全技术规范》- 《建筑施工脚手架安全技术规范》- 《建筑施工高处作业安全技术规范》- 工程施工图纸及设计说明- 相关施工合同及协议2. 施工目的：- 确保悬挂式脚手架施工安全、高效、优质完成- 防止高处坠落、物体打击等安全事故发生- 确保施工质量和施工进度3. 施工范围：- 悬挂式脚手架的搭设、拆除、维护与管理- 悬挂式脚手架的安全防护设施安装与拆除三、施工准备1. 技术准备：- 组织施工技术人员学习相关规范和施工图纸- 制定悬挂式脚手架施工方案- 编制安全技术措施2. 材料准备：- 检查脚手架、杆件、扣件、连接件等材料的质量和数量 - 检查安全防护设施，如安全网、安全带、防护栏杆等3. 人员准备：- 组织施工人员进行安全教育培训- 对施工人员进行安全技术交底- 对施工人员进行操作技能培训4. 施工机具准备：- 检查施工机具的性能和完好情况- 配置必要的检测仪器和设备四、悬挂式脚手架搭设1. 搭设顺序：- 从一端开始，逐层向上搭设- 每层搭设完成后，进行自检和互检2. 搭设要求：- 脚手架基础牢固，支撑稳定- 杆件连接紧密，扣件拧紧- 脚手架高度不超过5层- 脚手架宽度不小于1.2米- 安全防护设施齐全，符合规范要求3. 搭设注意事项：- 搭设过程中，严禁酒后作业- 严禁超负荷使用脚手架- 严禁在脚手架上堆放杂物- 严禁在脚手架上行走、跳跃五、悬挂式脚手架拆除1. 拆除顺序：- 从一端开始，逐层向下拆除- 每层拆除完成后，进行自检和互检2. 拆除要求：- 拆除过程中，严禁抛掷材料- 严禁在脚手架上作业- 严禁在拆除过程中穿越脚手架3. 拆除注意事项：- 拆除前，应将脚手架上的材料清理干净- 拆除过程中，应有人监护- 拆除后的材料应堆放整齐，便于运输六、安全技术措施1. 人员安全：- 施工人员必须佩戴安全帽、安全带等个人防护用品 - 严禁酒后作业- 严禁超负荷使用脚手架- 严禁在脚手架上行走、跳跃2. 材料安全：- 材料堆放整齐，不得超高、超宽- 材料运输过程中，应采取措施防止坠落- 材料拆除过程中，应防止材料抛掷3. 脚手架安全：- 脚手架基础牢固，支撑稳定- 杆件连接紧密，扣件拧紧- 脚手架高度不超过5层- 安全防护设施齐全，符合规范要求4. 环境安全：- 施工现场应保持整洁，防止污染- 施工现场应设置安全警示标志- 施工现场应配备消防设施七、施工进度计划1. 施工准备阶段：XX天2. 脚手架搭设阶段：XX天3. 脚手架拆除阶段：XX天4. 施工验收阶段：XX天八、施工验收1. 施工单位自检：在施工过程中，施工单位应定期进行自检，发现问题及时整改2. 监理单位验收：监理单位应按照施工图纸及规范要求，对悬挂式脚手架施工进行验收3. 政府部门验收：在施工完成后，政府部门应进行验收，合格后方可投入使用九、施工总结1. 施工单位应总结悬挂式脚手架施工过程中的经验教训2. 施工单位应总结安全技术措施的实施效果3. 施工单位应提出改进措施，提高施工质量和施工效率十、附则1. 本方案由XX建筑集团有限公司负责解释2. 本方案自发布之日起实施字数：2536字注：本方案仅供参考，具体施工方案应根据实际情况进行调整。
悬挑外脚手架施工方案一、工程概况二、脚手架工程设计及搭设参数本工程二层以下采用全封闭双排外落地脚手架，二层以上采用全封闭悬挑双排外脚手架,计划在二层平面设工字钢悬挑并钢丝绳斜拉结构。
脚手架钢管选用ф48×3.5；外挑槽钢采用I10,长度约为2。
9 米(阳台为2。
9米加阳台宽度);固定工字钢在楼面上用2ф14 的螺纹钢筋。
立杆纵向间距为1。
5 米，内立杆距外墙0。
35m，外立杆距外墙面为1。
4 米,大横杆间距为1。
5 米,小横杆长度为1。
5 米。
脚手架与建筑物的连墙拉结在两步三跨内采用拉筋和顶撑配合使用的刚性连接方式：拉筋用ф6。
5 钢筋，顶撑用ф48×3。
5 钢管,或者采用ф48×3。
5 钢管固定在内立杆上,每个节点采用三个直角（旋转）扣件.悬挑架高10×2。
9米=29米，再上女儿墙1。
3米及高出女儿墙1。
2米,总计：29+1.3+1。
2＝31。
5米,故按31。
5米对悬挑架高度计算荷载及对水平悬挑梁进行强度、刚度、稳定性等验算。
三、悬挑架的荷载取值及简支梁设计3.1 悬挑架荷载的取值与组合3.1.1 计算基数：计算高度 H=31。
5m 步距 h=1。
5m立杆纵距 l a=1。
5m 立杆横距 l b=1。
05m查《扣件式钢管脚手架安全技术规范》（JGJ30—2001）：钢管自重 G1=0.0384 KN/m 挡脚板自重G2=0。
0262 KN/m安全立网自重 G3=0。
0034 KN/m2安全平网自重 G4=0。
00487 KN/m2外立杆至墙距 l d =1。
40m 主体施工活荷载 q k= 3 KN/m2内立杆至墙距 l c =0。
35m3。
1.2 脚手架结构自重（包括立杆、纵、横水平杆、剪刀撑、横向斜撑和扣件)；查《扣件式钢管脚手架安全技术规范》(JGJ30—2001)附表A—1 得：架体每米高度一个立杆纵距的自重 g k1=0。
1394KN/mN G1K = H×g k1 = 31。
斜拉式型钢悬挑支撑外脚手架搭设方案一、第一分部：总体方案本工程主体结构施工外脚手架采用斜拉式型钢悬挑支撑外脚手架，室内梁、板结构支撑体系采用普通扣件式钢管满堂脚手架。
二、第二分部：落地式脚手架1、脚手架的材质、规格（1）钢管：脚手架钢管采用外径48mm，壁厚3.5mm的新直缝电焊钢管。
应有产品质量合格证、质量检验报告。
钢管表面平整光滑，没有裂缝结疤、分层、错位、硬弯、无刺、压痕、深的划道。
钢管必须涂有黄漆。
（2）扣件：扣件采用可锻铸铁扣件；材质必须符合现行国家标准《钢管脚手架扣件》的规定。
（3）水平杆：纵向水平杆设置在立杆内侧，步距为1.5米，其长度不得少于3跨；纵向水平杆采用对接扣件连接。
对接时，对接扣件应交错布置；两根相邻纵向水平杆的接头不能设在同跨内或同步内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不大于纵距的1/3。
主节点处必须设置一根横向水平杆，用直角扣件扣接，严禁拆除。
主节点处两个直角扣件的中心距离不大于15cm，双排脚手架靠墙端的外伸长度不大于500mm。
注意防护空缝不大于10cm。
作业层上非主节点处的水平杆，宜根据支撑脚手板的需要等间距设置，最大间距不应大于纵距的1/2。
采用木脚手板、竹串片脚手板，应设置在三根横向水平杆上，且横向水平杆固定在纵向水平杆上。
当脚手板长度小于2m时，可采用两根横向水平杆支撑，但应将脚手板两端与其可靠固定，严防倾翻。
（4）立杆：立杆及横向水平杆布置。
每根立杆底部应设置底座和垫板，材质应符合规范要求。
脚手架应设纵横向扫地杆，纵向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长，两跨与立杆固定，高低差不应大于1m，靠边坡上方立杆轴线到边坡的距离不应小于50cm。
脚手架底层步距不大于2m。
立杆必须用连墙杆与建筑物可靠连接，另外每层圈梁每隔4m进行一次软拉接，连墙杆的设置为二步三跨设置。
悬挑式外脚手架搭设方案悬挑式外脚手架搭设方案一、编制依据1、施工图纸2、现行主要规范、规程(1)建筑施工扣件式钢管脚手架安全技术规范( 2002版JGJ130- 2001)(2 )建筑施工高出作业安全技术规范JGJ80- 91(3 )建筑施工安全检查标准3、施工现场平面布置图及现场实际情况二、工程慨况三、构造要求及技术措施根据本工程的特点和施工现场实际情况，本脚手架搭设高度在22m （建筑物主体结构高度19m,脚手架高于建筑物1.5m 上）。
搭设双排脚手架，脚手架的搭设长度为44.7m，采用60根立杆，立杆间距为1.50m；宽度为33.8m，米用46根立杆，立杆间距为1.50m。
四、材料质量要求：⑴钢管采用© 48X 3.焊接钢管，质量必须满足现行钢管技术规定标注［GB-700-SS , 3#镇静钢］,不得使用锈蚀严重（斑点、剥皮）、弯曲、开裂的钢管。
扣件采用可锻铸铁制造的标准机件：其机械性能符合（GB-978-67）规定KT33-S技术标准。
扣件的附件（T 形螺栓、螺母、垫圈）采用材料符合《碳素结构钢》（GB700-79）中A3规定：扣件不能有裂纹、气孔、疏松、砂眼、夹灰等铸造缺陷，扣件与钢管的吻合面要接触良好，螺栓不得滑丝，夹紧钢管时，开口处最大距离小于6mm，必要时进行抗滑移试验。
⑵脚手板选用竹笆板，规格为1200m X 1000 mm，不得使用腐烂、散边或破损严重的竹笆。
⑶安全网：栏杆围网选用合格的聚氯乙烯编织的1.8 X m的密目式安全立网，安全网应为不小于2000目/100cm2的密目式绿色围护立网。
三、扣件式钢管悬挑脚手架搭设：⑴杆件搭设顺序：按平面布置预留-设置挑杆-纵向水平大横杆f设立斜支撑f布置立杆f扶手水平杆f……⑵脚手架搭设在建筑物的第二层，将外架横档（即小横杆）伸入楼层内，再设置挑杆与上一层水平拉杆连接上，并在架底往上设置拉杆，共同承受此一挑架体的重量。
⑶扣件螺栓抗扭力矩40N.m以上，但不大于65N.m，扣件抗滑荷载7KN。
⑷拉杆不设接头，与楼层预埋件必须有交叉点。
⑸立杆纵向间距1.5m，横向间距1.0m，步距1.8m。
连墙杆横向每隔三跨，竖向每隔两步布置一根。
⑹要注意架体悬挑部分的水平及垂直度，防止架体变形扭转及架体中部下垂和外倾。
⑺纵向水平杆设置于小横杆之上，在立杆的内侧，并采用十字扣件与立杆相扣。
⑻纵向水平杆采用对接扣件，接头不能在同跨内，相邻接头应错开500mm 以上。
如采用旋转扣件时，应使用3个扣件对接。
纵向水平杆步高1.8m，设4道纵向水平杆。
架子的外侧应设1.2m 高的防护栏杆，操作层设置18cm高挡脚板。
⑼每一主节点处必须设一根横向水平杆，并采用十字扣件扣在立柱上；每一个小横杆处的纵向杆必须使用十字扣件。
（10）本方案所采用的主笆脚手板一般铺设两层，上层为防护层，铺设好后四角应用14#的铁丝扎牢。
（11）脚手架在两端头或直线距离不大于15m处设置剪刀撑，每道剪刀撑跨立杆3〜5根。
斜角与地面成45°〜60°勺夹角。
所有扣件一律采用旋转扣件，并扣在立柱上。
(12)脚手架内立杆与建筑物的间距为300mm，故此处应用木板封闭。
立面围护采用密目安全网，并用网绳与大横杆绑扎牢固。
(13)脚手架在搭设时，应高出施工层1.2m〜1.8m。
(14)应在脚手架作业层下部设一道水平网防护层，防止作业层有人或物坠落。
四、脚手架的验收：⑴架子搭设完毕，在投入使用前，应逐层由工程负责人(项目经理),架子班组和专职安检人员以及有关专业人员一起组织验收时，验收时，必须有主管审批架子施工方案一级的技术和安全部门参加，并填写验收单。
⑵验收时，要检查架子所使用的材料、配件、工具是否符合现行国家和部颁标准。
A、架子的布置，立杆和大、小横杆间距。
B、架子的搭设。
C、连墙点是否安全可靠；剪刀撑、斜撑是否符合要求。
D、架子的安全防护必须有效；绑扎紧程度应符合要求。
E、脚手板铺设应符合要求。
五、脚手架的拆除：⑴架子拆除时应划分作业区，周围设围栏或竖立警戒标志地面设有专人指挥，严禁非作业人员入内。
⑵拆除的高空作业人员，必须戴安全帽、系安全带、穿软底鞋⑶拆除顺序遵循由上而下、先搭后拆的原则。
即先拆栏杆、脚手板、剪刀撑，后拆小横杆、大横杆、立杆等，并按一步一清的原则进行，严禁上下同时进行拆除作业。
⑷拆立杆时，应先抱住立杆再拆开最后两个扣，拆除大横杆，斜撑、剪刀撑时，应先拆中间扣，然后托住中间，再解端头扣。
⑸连墙点应随拆除进度逐层拆除。
⑹拆除时要统一指挥，上下呼应，动作协调，当解开与另一个人有关的结扣时，应先通知另一方，以防坠落。
⑺拆除时不应碰坏门窗、玻璃、落水管、房檐瓦片、地下明沟等物。
⑻拆下的材料应堆放成堆，并应按指定的地点，随拆随运，用塔吊吊运，严禁抛掷。
运至地分类堆放，当天拆当天清。
⑼在拆除过程中，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。
六、脚手架安全管理：⑴脚手架搭设人员必须是经过国家现行标准《特种作业人员安全技术考核管理规定》考核合格的专业架子工，上岗人员应定期体检，体检合格后才发上岗证。
⑵搭设脚手架的人员必须戴安全帽、系安全带、穿防滑鞋。
⑶由项目技术负责人组织架子工长、安全员对使用架子的有关工种、班组长、工人骨干进行使用标准安全防护、日常检查维护的技术交底，让人人都知道，时刻注意遵守。
⑷架子上的施工人数，堆放材料要按设计要求控制，不得将结构施工荷载传递到架子上，不得将短小模板、钢筋、扣件放在架上，更不能将室内建筑垃圾倒到架上，不准在架上另设悬挂物体，严禁向架上或架外抛掷物品。
⑸架子在主体施工时可铺设三层脚手板，装饰时各层满铺，上下同时作业不得多于两步，安全网、脚手板要扎牢，不准随意拆动，如须拆动必须经技术负责人批准，由架子工负责处理。
⑹架工及架上操作人员，每天上下班前要检查架子的支撑锚固点是否牢固，发现问题立即处理或报技术负责人解决。
架上施工荷载要均匀布置，不得集中一边，单向偏一受力，并不得超过设计荷载。
特别防止外墙、梁拆模时模板突然下落的冲击力，如须落在架上，必须采取缓冲措施。
⑺架上所用的扣件必须定期保养巡查，如有毛病应立即更换。
架子的附墙支撑要绑扣在结构物可靠处，不得绑扣在模板支撑上或其他不牢固的位置上。
⑻六级及以上大风或雷雨天气不准搭设或拆除外架，也不准在架上作业，其他按高层脚手架的操作规程执行。
脚手架的计算：脚手架一次搭设二层，计二步架。
架体内排立杆离结构边距离为300mm，挑架立杆纵距L=1.5m，横向间距B=1.0m，步高h=1.8m。
已知厦门地区基本风压为0.75KN/m2。
脚手板（竹笆脚手板）沿每步满铺。
1、脚手架外立杆荷载⑴施工荷载(按q1=300kg/m2两层同时作业计算)G1=( B/2)XLX q1X2=0.5 X5 3000 >2=4500N⑵基本构架杆配件自重(钢管理论重力为38.4N/m，扣件重力按10N/个计)G2= (1.8+1.5 4+0.5) X8X38.4+2 8M0=2709.76N⑶剪刀撑配件自重G3= (1.52+1.82) 1/2 8X38.4+4 10=759.79N⑷脚手板自重G4=1.5 >0.5 250 X8=1500N⑸安全网自重G5=1.5 >1.8 2>8=43.2N⑹施工层踢脚板自重(二个施工层)G6=1.5 >0.18 2$50=189N由以上得脚手架外立杆荷载为：G 夕卜=1.2 (G2+G3+G4+G5+G6 ) +1.4G1=1.2 (2709.76+759.79+1500+43.2+189) +1.4 爼500=12542.1N2、脚手架内立杆荷载⑴基本构架杆配件自重g仁(1.8+1.5 2+0.5) 8X38.4+3 8X10=1868.16N⑵脚手板自重(沿每步满铺)g2=1.5 0.5 250 >8+1.5 0.3 250 >8=2400N⑶施工荷载(两层同时作业)g3=1.5 0.5 3000 >2=4500N由以上得脚手架内立杆荷载为:g 内=1.2( g1+g2) +1.4g3=11421.79N3、连墙点的计算宁强地面粗糙程度为B类风荷载计算式：Wk=0.7y s卩zW0式中W0=0.75，风压高度变化系数按建筑高度90m取值，查表a z=2.34脚手架的风载体型系数按 a s=1.3 ©©=当风面积/迎风面积=(1.5 03+1.8)旳.05/ (1.5 *8) =0.117 则a s=1.3 0 0.117=0.15故Wk=0.7 00.152 >2.34 00.75=0.187 连墙杆长度按600mm选取，入=L/i=600/15.78=38查表得© =0.90 扣件抗滑荷载取8.5KN ,由上NI=Nw+NS Nw=1.4Sw© WK其中NS取值不小于3KN 所以：Nl- 3=1.4Sw © WK则Sw= ( NI-3 ) / (1.4 © WK = ( 8.5-3) /1 .4 0.906 0.187=23.2m2连墙点布置为：竖向间距H仁2h=3.6m , 水平间距L仁3L=4.5m (即2步3跨)4、脚手架整体稳定性计算按式N/①A+MW/Wvkf验算取N=12542.1N 因入=l0/i= a i=/1.5 1800/15.8=171查表得①=0.243MW=1.4qwkh2/10=0.14 WkLah2=0.14 >0.187 1.5 *82=0.127KN.m W=5080mm3 取k=0.755 f=215N/mm2 代入上式，有12542.1/0.243 489+127000/5080=130.6N/mm2 <kf=0.755 *215=162.3 N/mm2满足要求5、挑架各杆件验算，C D B对B节点，解得NAB=14.02KN 对D节点，解得NAD=11.58KN 对AB杆：入=LAB/i= 30002+15002 15.8=212 查表得© =0.161 则© Af=0.161 * 489 * 215=16927N=16.93KN>NAB对AD 杆：入=LAD/i= 30002+5002 15.8=192 A查表得© =0.195则© Af=0.195 * 43BX215=20501N=20.5KN>NAD4、卸料平台。
每幢楼二层结构面设1个悬挑式卸料平台，长* 宽犒为4.5 *3.0 *1.5m，用方木制成木楔打紧槽钢。
用巾20钢丝绳，通过混凝土外墙螺丝孔锚接在上层墙体内侧，平台底面铺5cm松木板，用8号镀锌铁丝和槽钢捆紧，三边在钢槽外侧焊接防护栏杆，挂安全网。
