实训二 典型电动机控制实操

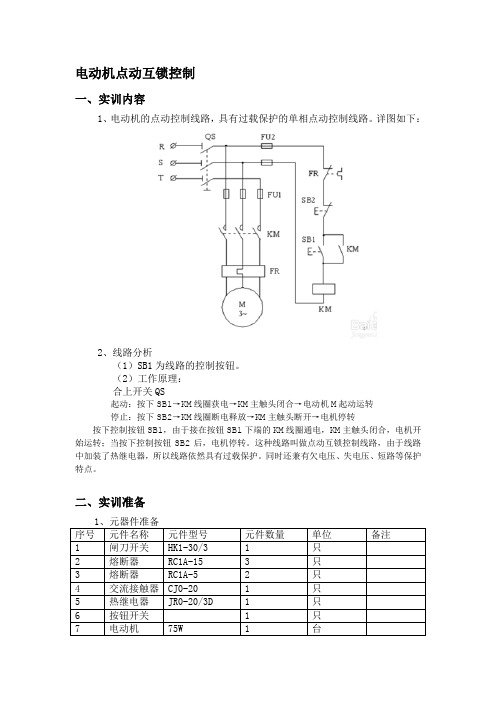

电动机点动互锁控制一、实训内容1、电动机的点动控制线路，具有过载保护的单相点动控制线路。

详图如下：2、线路分析（1）SB1为线路的控制按钮。

（2）工作原理：合上开关QS起动：按下SB1→KM线圈获电→KM主触头闭合→电动机M起动运转停止：按下SB2→KM线圈断电释放→KM主触头断开→电机停转按下控制按钮SB1，由于接在按钮SB1下端的KM线圈通电，KM主触头闭合，电机开始运转；当按下控制按钮SB2后，电机停转。

这种线路叫做点动互锁控制线路，由于线路中加装了热继电器，所以线路依然具有过载保护。

同时还兼有欠电压、失电压、短路等保护特点。

二、实训准备三、实训要求1、正确度要求。

线路只能一次性完成，且100%正确，为总分的50%。

一次上交检查不正确扣去50%总分的1/2,二次上交检查不正确，该项目记为0分。

（只要线路不正确，该模块总成绩记为0分）2、工艺要求主线路用铝芯线，控制回路用铜芯线。

导线的弯折度为90度，但不能借助其他工具进行加工，否则扣分。

弯折点与接线柱的距离为2cm左右，不能过长或过短。

主线路可以架空，但控制线路不能架空，并且相同走向的导线必须成一扎。

导线与连接点接线时，不能将导体部分裸露太长或者太短。

不能存在反圈。

（如不符合工艺要求扣10分）3、时间要求整个线路完成总时间为30分钟。

（未完成扣10分）4、纪律要求在场内坚决保证不打闹，不干与该操作内容无关的事情。

（未完成扣10分）5、运行电动机运行电动机前，需用万用表检查线路、电机是否连接可靠、导通，然后在供主电源，检查电机正反转。

（未进行检查后而送电扣10分）6、场地要求必须做完后整理好工具和导线，保持工作台、场地整洁。

（未完成扣10分）四、实训方法(步骤及程序)1、参照图纸，根据要求设计元器件的安装位置。

如下图：除以上标注外，在安装时要保证三相元器件的中间一相在同一垂直线上。

倾斜度不得超过5度。

同时要严格的将元器件正反面找准。

不能反装。

电动机操作规程范本一、操作前准备1. 确保操作人员已受过相应的培训，具备操作电动机的技能和知识。
