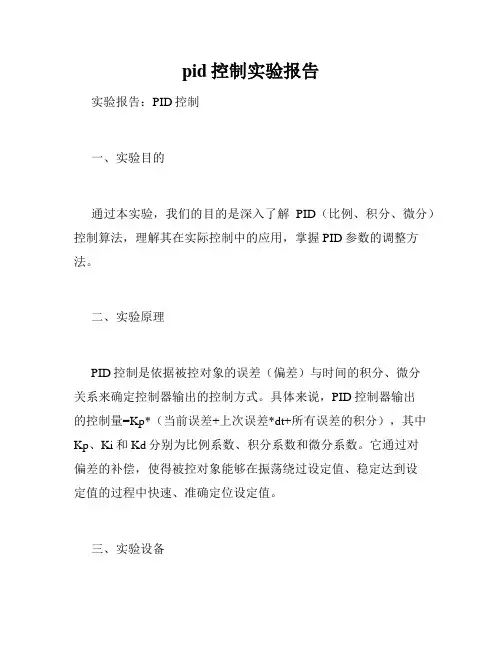

pid控制实验报告实验报告：PID控制一、实验目的通过本实验，我们的目的是深入了解PID（比例、积分、微分）控制算法，理解其在实际控制中的应用，掌握PID参数的调整方法。

二、实验原理PID控制是依据被控对象的误差（偏差）与时间的积分、微分关系来确定控制器输出的控制方式。

具体来说，PID控制器输出的控制量=Kp*（当前误差+上次误差*dt+所有误差的积分），其中Kp、Ki和Kd分别为比例系数、积分系数和微分系数。

它通过对偏差的补偿，使得被控对象能够在振荡绕过设定值、稳定达到设定值的过程中快速、准确定位设定值。

三、实验设备本实验采用的设备为PID控制器、液晶显示屏、电压控制电机和传感器。

四、实验步骤1. 首先，我们需要将系统设为手动调节状态，关闭控制器。

2. 然后，我们将传感器和记录仪建立起连接。

3. 将系统调整为自动控制状态，让控制器自行计算控制量、作出相应控制。

4. 调整PID控制器的Kp系数，以调整控制精度。

5. 调整PID控制器的Ki系数，以调整控制的灵敏度。

6. 调整PID控制器的Kd系数，以调整控制器的稳定性。

7. 最终完成调整后，我们可以用振荡器数据展示出来实验结果。

五、实验结果在完成调整后，我们得出的控制器输出的控制量稳定在理论值附近，在控制精度与控制的灵敏度达到较好平衡的情况下，控制器的稳定性得到了保证。

实验结果具有较好指导意义。

六、结论本实验通过掌握PID控制算法的实际应用方法，以及对参数的合理设置为基础，完成了对PID控制器各参数调整技巧的掌握，极大地丰富了实验基础技能。

同时，实验结果为之后的实际应用提供了参考，有着极其重要的现实意义。

《自动控制原理》自动控制PID实验报告课程名称自动控制原理实验类型：实验项目名称：自动控制PID一、实验目的和要求1、学习并掌握利用MATLAB 编程平台进行控制系统复数域和频率域仿真的方法。

2、通过仿真实验研究并总结PID 控制规律及参数对系统特性影响的规律。

3、实验研究并总结PID 控制规律及参数对系统根轨迹、频率特性影响的规律，并总结系统特定性能指标下根据根轨迹图、频率响应图选择PID 控制规律和参数的规则。

二、实验内容和原理一）任务设计如图所示系统，进行实验及仿真程序，研究在控制器分别采用比例（P）、比例积分（PI）、比例微分（PD）及比例积分微分（PID）控制规律和控制器参数（Kp、Ki、Kd）不同取值时，控制系统根轨迹和阶跃响应的变化，总结pid 控制规律及参数变化对系统性能、系统根轨迹、系统阶跃响应影响的规律。

具体实验容如下：1、比例（P）控制，设计参数Kp 使得系统处于过阻尼、临界阻尼、欠阻尼三种状态，并在根轨迹图上选择三种阻尼情况的Kp 值，同时绘制对应的阶跃响应曲线，确定三种情况下系统性能指标随参数Kp 的变化情况。

总结比例（P）控制的规律。

2、比例积分（PI）控制，设计参数Kp、Ki 使得由控制器引入的开环零点分别处于：1）被控对象两个极点的左侧；2）被控对象两个极点之间；3）被控对象两个极点的右侧（不进入右半平面）。

分别绘制三种情况下的根轨迹图，在根轨迹图上确定主导极点及控制器的相应参数；通过绘制对应的系统阶跃响应曲线，确定三种情况下系统性能指标随参数Kp 和Ki 的变化情况。

总结比例积分（PI）控制的规律。

3、比例微分（PD）控制，设计参数Kp、Kd 使得由控制器引入的开环零点分别处于：1）被控对象两个极点的左侧；2）被控对象两个极点之间；66 3）被控对象两个极点的右侧（不进入右半平面）。

分别绘制三种情况下的根轨迹图，在根轨迹图上确定控制器的相应参数；通过绘制对应的系统阶跃响应曲线，确定三种情况下系统性能指标随参数Kp 和Kd 的变化情况。

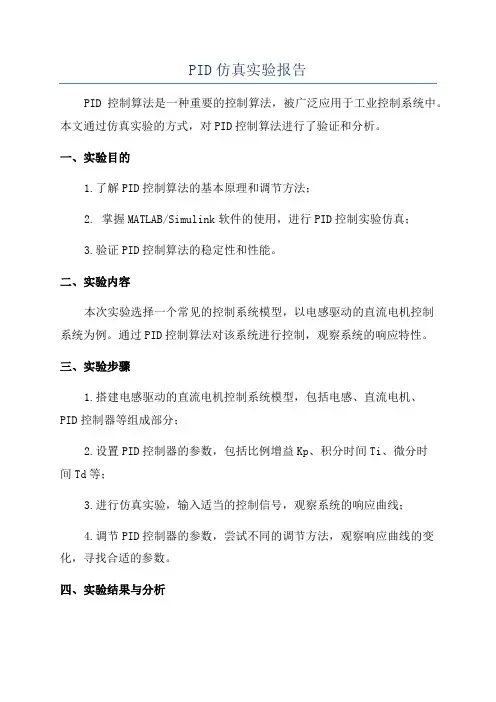

PID仿真实验报告PID控制算法是一种重要的控制算法，被广泛应用于工业控制系统中。

本文通过仿真实验的方式，对PID控制算法进行了验证和分析。

一、实验目的1.了解PID控制算法的基本原理和调节方法；2. 掌握MATLAB/Simulink软件的使用，进行PID控制实验仿真；3.验证PID控制算法的稳定性和性能。

二、实验内容本次实验选择一个常见的控制系统模型，以电感驱动的直流电机控制系统为例。

通过PID控制算法对该系统进行控制，观察系统的响应特性。

三、实验步骤1.搭建电感驱动的直流电机控制系统模型，包括电感、直流电机、PID控制器等组成部分；2.设置PID控制器的参数，包括比例增益Kp、积分时间Ti、微分时间Td等；3.进行仿真实验，输入适当的控制信号，观察系统的响应曲线；4.调节PID控制器的参数，尝试不同的调节方法，观察响应曲线的变化，寻找合适的参数。

四、实验结果与分析1.首先，设置PID控制器的参数为Kp=1，Ti=1，Td=0，进行仿真实验。

观察到系统的响应曲线，并记录与分析曲线的特点；2.其次，调整PID控制器的参数，如增大比例增益Kp，观察系统的响应曲线的变化；3.最后，调整积分时间Ti和微分时间Td，观察系统的响应曲线的变化。

通过实验结果与分析，可以得到以下结论：1.PID控制算法能够有效地控制系统，并实现稳定的控制；2.比例增益Kp对系统的超调量有较大的影响，增大Kp可以减小超调量，但也会增加系统的稳定时间；3.积分时间Ti对系统的稳态误差有较大的影响，增大Ti可以减小稳态误差，但也会增加系统的超调量；4.微分时间Td对系统的响应速度有较大的影响，增大Td可以增加系统的响应速度，但可能会引起系统的振荡。

五、实验总结通过本次实验，我深入理解了PID控制算法的原理和调节方法。

同时，通过对实验结果的分析，我也了解了PID控制算法的稳定性和性能。

在实际工程应用中，需要根据具体的控制对象，合理选择PID控制器的参数，并进行调节优化，以获得理想的控制效果。

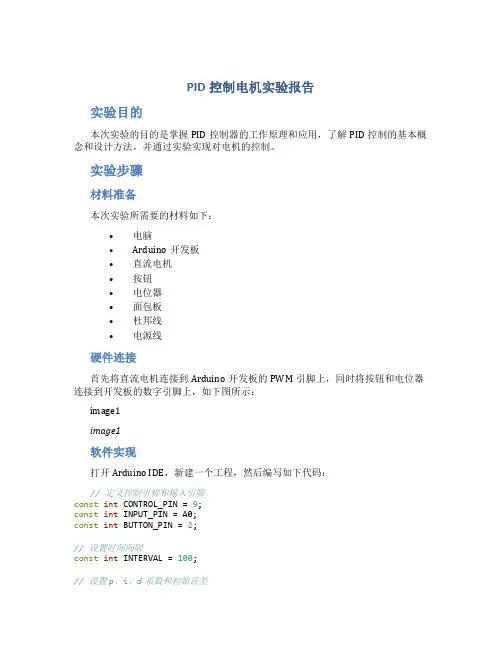

PID控制电机实验报告实验目的本次实验的目的是掌握PID控制器的工作原理和应用，了解PID控制的基本概念和设计方法，并通过实验实现对电机的控制。

实验步骤材料准备本次实验所需要的材料如下：•电脑•Arduino开发板•直流电机•按钮•电位器•面包板•杜邦线•电源线硬件连接首先将直流电机连接到Arduino开发板的PWM引脚上，同时将按钮和电位器连接到开发板的数字引脚上，如下图所示：image1image1软件实现打开Arduino IDE，新建一个工程，然后编写如下代码：// 定义控制引脚和输入引脚const int CONTROL_PIN = 9;const int INPUT_PIN = A0;const int BUTTON_PIN = 2;// 设置时间间隔const int INTERVAL = 100;// 设置p、i、d系数和初始误差const float Kp = 0.8;const float Ki = 0.1;const float Kd = 0.1;const float TARGET = 500;float error = 0;float lastError = 0;float integral = 0;// 定义按钮状态和电位器值int buttonState = HIGH;int potValue = 0;// 初始化控制引脚和按钮引脚void setup() {pinMode(CONTROL_PIN, OUTPUT);pinMode(BUTTON_PIN, INPUT);digitalWrite(BUTTON_PIN, HIGH);}// 主循环void loop() {// 获取按钮状态和电位器值buttonState = digitalRead(BUTTON_PIN);potValue = analogRead(INPUT_PIN);// 判断按钮状态if (buttonState == LOW) {// 按下按钮时，执行pid控制error = TARGET - potValue;integral += error;float derivative = error - lastError;lastError = error;float output = Kp * error + Ki * integral + Kd * derivative;if (output > 255) {output = 255;}if (output < -255) {output = -255;}analogWrite(CONTROL_PIN, abs(output));} else {// 未按下按钮时，关闭电机analogWrite(CONTROL_PIN, 0);}// 等待一段时间delay(INTERVAL);}以上代码实现了一个PID控制器，当按下按钮时，控制器根据电位器的值计算出控制信号，并控制电机的转速，使电位器的值逐渐趋近于目标值，当释放按钮时，电机停止转动。

pid控制实验报告PID控制实验报告引言PID控制是一种常用的控制算法，广泛应用于工业自动化系统中。

本实验旨在通过实际的PID控制实验，验证PID控制算法的效果和优势，并对PID控制的原理、参数调节方法等进行探讨和分析。

一、实验目的本次实验的目的是通过一个简单的温度控制系统，使用PID控制算法来实现温度的稳定控制。

通过实验，验证PID控制算法的有效性和优越性，掌握PID控制的基本原理和参数调节方法。

二、实验设备和原理本实验所用的设备为一个温度控制系统，包括一个温度传感器、一个加热器和一个控制器。

温度传感器用于实时检测环境温度，加热器用于调节环境温度，控制器用于实现PID控制算法。

PID控制算法是基于误差的反馈控制算法，其主要原理是通过不断地调整控制器的输出信号，使得系统的实际输出与期望输出之间的误差最小化。

PID控制算法由比例控制、积分控制和微分控制三部分组成。

比例控制通过比例系数调整控制器的输出信号与误差的线性关系；积分控制通过积分系数调整控制器的输出信号与误差的积分关系；微分控制通过微分系数调整控制器的输出信号与误差的微分关系。

通过合理调节这三个系数，可以实现对系统的精确控制。

三、实验步骤1. 搭建温度控制系统：将温度传感器、加热器和控制器连接在一起，确保信号传输的正常。

2. 设置期望温度：根据实验要求，设置一个期望的温度作为控制目标。

3. 调节PID参数：根据实验的具体要求和系统的特性，调节PID控制器的比例系数、积分系数和微分系数，使得系统的响应速度和稳定性达到最佳状态。

4. 开始实验：启动温度控制系统，观察实际温度与期望温度的变化情况，记录实验数据。

5. 数据分析：根据实验数据，分析PID控制算法的效果和优势，总结实验结果。

四、实验结果与讨论通过实验，我们得到了一系列的实验数据。

根据这些数据，我们可以进行进一步的分析和讨论。

首先，我们观察到在PID控制下，温度的稳定性得到了显著的提高。

PID自控原理实验报告范文pid调节实验报告范文自动控制原理实验——第七次实验实验目的了解数字PID控制的特点，控制方式。

理解和掌握连续控制系统的PID控制算法表达式。

了解和掌握用试验箱进行数字PID控制过程。

观察和分析在标PID控制系统中，PID参数对系统性能的影响。

实验内容1、数字PID控制一个控制系统中采用比例积分和微分控制方式控制，称之为PID控制。

数字PID控制器原理简单，使用方便适应性强，可用于多种工业控制，鲁棒性强。

可以用硬件实现，也可以用软件实现，也可以用如见硬件结合的形式实现。

PID控制常见的是一种负反馈控制，在反馈控制系统中，自动调节器和被控对象构成一个闭合回路。

模拟PID控制框图如下：Ｕ（ｓ）Ｕ（ｓ）Ｅ（ｓ）KpKiKd输出传递函数形式：其中Kp为调节器的比例系数，Ti为调节器的积分常数，Td是调节器的微分常数。

2、被控对象数学模型的建立1）建立模型结构在工程中遇到的实际对象大多可以表示为带时延的一阶或二价惯性环节，故PID整定的方法多从这样的系统入手，考虑有时延的单容被控过程，其传递函数为：这样的有时延的单容被控过程可以用两个惯性环节串联组成的自平衡双容被控过程来近似，本实验采用该方式作为实验被控对象，如图3-127所示。

2）被控对象参数的确认对于这种用两个惯性环节串联组成的自平衡双容被控过程的被控对象，在工程中普遍采用单位阶跃输入实验辨识的方法确认和τ，以达到转换成有时延的单容被控过程的目的。

单位阶跃输入实验辨识的原理方框如图3-127所示。

对于不同的T1、T2和K值，得到其单位阶跃输入响应曲线后，由和得到和，再利用拉氏反变换公式得到To=To=t2-t1Ln1-Yoτ=t2Ln1-Yot13、采样周期的选择采样周期选择0.05s。

4、数字PID调节器控制参数的工程整定方法虽然PID调节可全面、综合的考虑系统的各项性能，但在工程实际中，考虑到工程造价和调节器的易于实现，长采用PID三个参数来对系统进行校正。

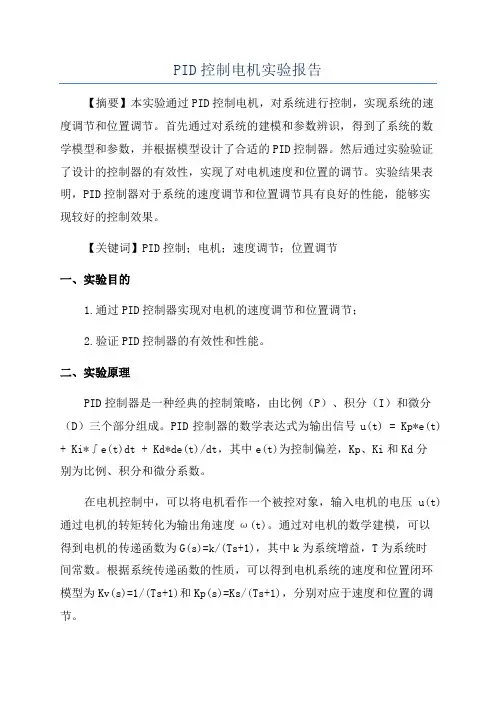

PID控制电机实验报告【摘要】本实验通过PID控制电机，对系统进行控制，实现系统的速度调节和位置调节。

首先通过对系统的建模和参数辨识，得到了系统的数学模型和参数，并根据模型设计了合适的PID控制器。

然后通过实验验证了设计的控制器的有效性，实现了对电机速度和位置的调节。

实验结果表明，PID控制器对于系统的速度调节和位置调节具有良好的性能，能够实现较好的控制效果。

【关键词】PID控制；电机；速度调节；位置调节一、实验目的1.通过PID控制器实现对电机的速度调节和位置调节；2.验证PID控制器的有效性和性能。

二、实验原理PID控制器是一种经典的控制策略，由比例（P）、积分（I）和微分（D）三个部分组成。

PID控制器的数学表达式为输出信号u(t) = Kp*e(t) + Ki*∫e(t)dt + Kd*de(t)/dt，其中e(t)为控制偏差，Kp、Ki和Kd分别为比例、积分和微分系数。

在电机控制中，可以将电机看作一个被控对象，输入电机的电压u(t)通过电机的转矩转化为输出角速度ω(t)。

通过对电机的数学建模，可以得到电机的传递函数为G(s)=k/(Ts+1)，其中k为系统增益，T为系统时间常数。

根据系统传递函数的性质，可以得到电机系统的速度和位置闭环模型为Kv(s)=1/(Ts+1)和Kp(s)=Ks/(Ts+1)，分别对应于速度和位置的调节。

三、实验装置1.PC机；2.PID控制器板卡；3.直流电机；4.电压放大电路；5.角度传感器。

四、实验步骤1.建立电机的数学模型，并利用实验数据辨识系统的参数；2.根据模型设计PID控制器的参数；3.连接实验装置，将PC机与PID控制器板卡连接，通过板卡控制电机的电压，实现速度和位置调节；4.设置不同的目标速度和目标位置，进行实验并记录实验数据；5.分析实验数据，评价控制器的性能和有效性。

五、实验结果与分析通过实验得到了电机系统的数学模型为G(s)=2/(s+1)和Ks=10/(s+1)，并根据模型参数设计了PID控制器的参数为Kp=1,Ki=0.01和Kd=0.5、实验中设置了不同的目标速度和目标位置，通过对比实际速度和位置与目标值的差异，评价了控制器的性能。

pid控制实验报告pid控制实验报告篇一：PID控制实验报告实验二数字PID控制计算机控制是一种采样控制，它只能根据采样时刻的偏差值计算控制量。

因此连续PID控制算法不能直接使用，需要采用离散化方法。

在计算机PID控制中，使用的是数字PID控制器。

一、位置式PID控制算法按模拟PID控制算法，以一系列的采样时刻点kT代表连续时间t，以矩形法数值积分近似代替积分，以一阶后向差分近似代替微分，可得离散PID位置式表达式：Tu T ?kpeu=para; J=0.0067;B=0.1; dy=zeros= y= -+ = k*ts; %time中存放着各采样时刻rineu_1=uerror_1=error;%误差信号更新图2-1 Simulink仿真程序其程序运行结果如表2所示。

Matlab输出结果errori = error_1 = 表2 例4程序运行结果三、离散系统的数字PID控制仿真1．Ex5 设被控对象为G?num 仿真程序：ex5.m%PID Controller clear all; close all;篇二：自动控制实验报告六-数字PID控制实验六数字PID控制一、实验目的1．研究PID控制器的参数对系统稳定性及过渡过程的影响。

2．研究采样周期T对系统特性的影响。

3．研究I型系统及系统的稳定误差。

二、实验仪器1．EL-AT-III型自动控制系统实验箱一台 2．计算机一台三、实验内容1．系统结构图如6-1图。

图6-1 系统结构图图中 Gc（s）=Kp（1+Ki/s+Kds） Gh（s）=（1－e）/s Gp1（s）=5/（（0.5s+1）（0.1s+1）） Gp2（s）=1/（s（0.1s+1））-TS 2．开环系统（被控制对象）的模拟电路图如图6-2和图6-3，其中图6-2对应GP1（s）,图6-3对应Gp2（s）。

图6-2 开环系统结构图1 图6-3开环系统结构图2 3．被控对象GP1（s）为“0型”系统，采用PI控制或PID控制，可使系统变为“I型”系统，被控对象Gp2（s）为“I型”系统，采用PI控制或PID控制可使系统变成“II型”系统。

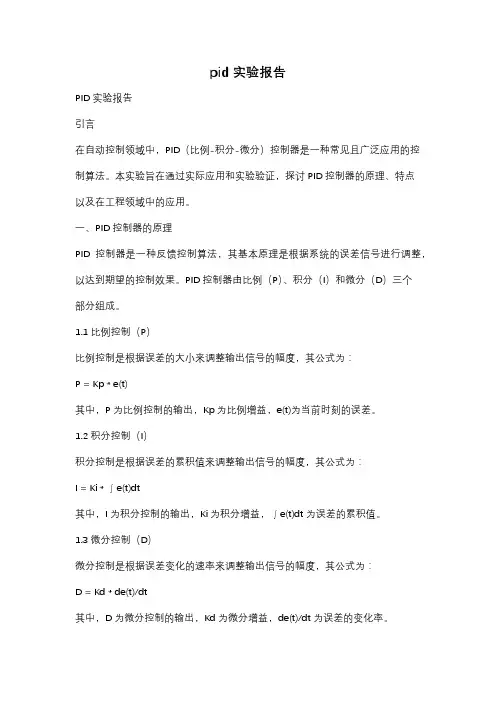

pid 实验报告PID 实验报告引言在自动控制领域中，PID（比例-积分-微分）控制器是一种常见且广泛应用的控制算法。

本实验旨在通过实际应用和实验验证，探讨PID控制器的原理、特点以及在工程领域中的应用。

一、PID控制器的原理PID控制器是一种反馈控制算法，其基本原理是根据系统的误差信号进行调整，以达到期望的控制效果。

PID控制器由比例（P）、积分（I）和微分（D）三个部分组成。

1.1 比例控制（P）比例控制是根据误差的大小来调整输出信号的幅度，其公式为：P = Kp * e(t)其中，P为比例控制的输出，Kp为比例增益，e(t)为当前时刻的误差。

1.2 积分控制（I）积分控制是根据误差的累积值来调整输出信号的幅度，其公式为：I = Ki * ∫e(t)dt其中，I为积分控制的输出，Ki为积分增益，∫e(t)dt为误差的累积值。

1.3 微分控制（D）微分控制是根据误差变化的速率来调整输出信号的幅度，其公式为：D = Kd * de(t)/dt其中，D为微分控制的输出，Kd为微分增益，de(t)/dt为误差的变化率。

综合以上三个部分，PID控制器的输出为：PID = P + I + D二、PID控制器的特点2.1 稳定性PID控制器具有良好的稳定性，能够在系统受到外界扰动时，通过调整输出信号来保持系统的稳定运行。

2.2 响应速度PID控制器能够根据误差的大小和变化率来调整输出信号，从而实现快速响应。

当误差较大且变化迅速时，PID控制器会加大输出信号的幅度，以尽快达到期望值。

2.3 鲁棒性PID控制器对于系统参数的变化和外界干扰具有一定的鲁棒性。

通过合理设置PID参数，可以使系统在一定范围内保持稳定性和良好的控制效果。

三、PID控制器在工程领域中的应用PID控制器广泛应用于各个工程领域，如温度控制、速度控制、位置控制等。

3.1 温度控制在工业生产中，许多过程需要对温度进行控制，以确保产品质量和生产效率。
