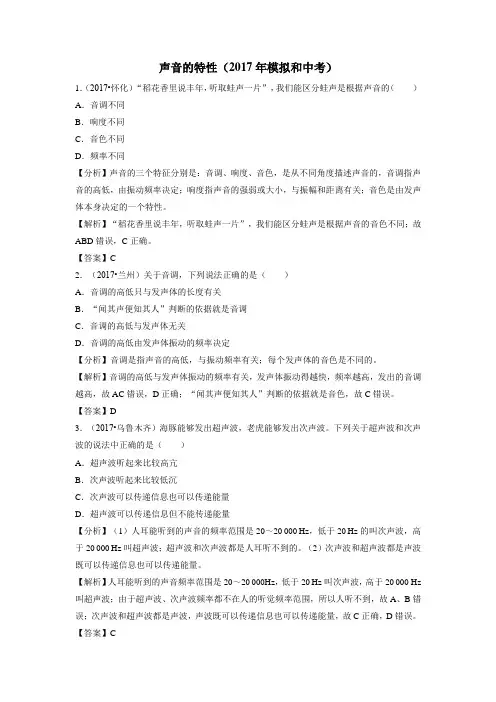

声音的特性（2017年模拟和中考）1．（2017•怀化）“稻花香里说丰年，听取蛙声一片”，我们能区分蛙声是根据声音的（）A．音调不同B．响度不同C．音色不同D．频率不同【分析】声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性。
【解析】“稻花香里说丰年，听取蛙声一片”，我们能区分蛙声是根据声音的音色不同；故ABD错误，C正确。
【答案】C2．（2017•兰州）关于音调，下列说法正确的是（）A．音调的高低只与发声体的长度有关B．“闻其声便知其人”判断的依据就是音调C．音调的高低与发声体无关D．音调的高低由发声体振动的频率决定【分析】音调是指声音的高低，与振动频率有关；每个发声体的音色是不同的。
【解析】音调的高低与发声体振动的频率有关，发声体振动得越快，频率越高，发出的音调越高，故AC错误，D正确；“闻其声便知其人”判断的依据就是音色，故C错误。
【答案】D3．（2017•乌鲁木齐）海豚能够发出超声波，老虎能够发出次声波。
下列关于超声波和次声波的说法中正确的是（）A．超声波听起来比较高亢B．次声波听起来比较低沉C．次声波可以传递信息也可以传递能量D．超声波可以传递信息但不能传递能量【分析】（1）人耳能听到的声音的频率范围是20～20 000 Hz，低于20 Hz的叫次声波，高于20 000 Hz叫超声波；超声波和次声波都是人耳听不到的。
（2）次声波和超声波都是声波既可以传递信息也可以传递能量。
【解析】人耳能听到的声音频率范围是20～20 000Hz，低于20 Hz叫次声波，高于20 000 Hz 叫超声波；由于超声波、次声波频率都不在人的听觉频率范围，所以人听不到，故A、B错误；次声波和超声波都是声波，声波既可以传递信息也可以传递能量，故C正确，D错误。
【答案】C4．（2017•广州）如图，手机与音叉的位置保持不变。

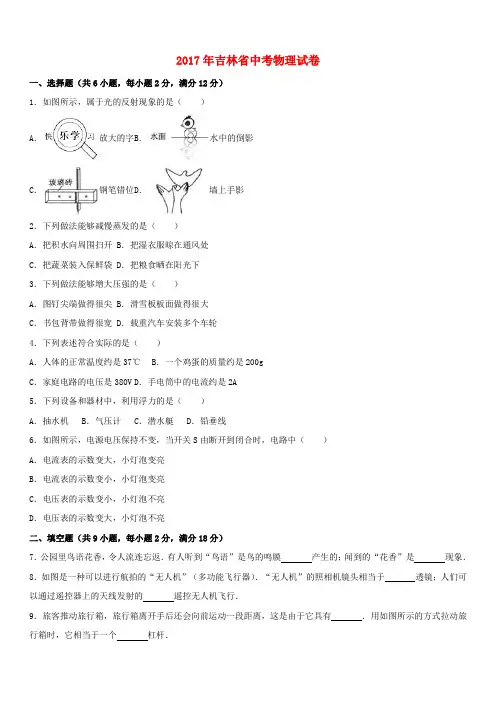

2017年吉林省中考物理试卷一、选择题（共6小题，每小题2分，满分12分）1．如图所示，属于光的反射现象的是（）A．放大的字B．水中的倒影C．钢笔错位D．墙上手影2．下列做法能够减慢蒸发的是（）A．把积水向周围扫开 B．把湿衣服晾在通风处C．把蔬菜装入保鲜袋 D．把粮食晒在阳光下3．下列做法能够增大压强的是（）A．图钉尖端做得很尖 B．滑雪板板面做得很大C．书包背带做得很宽 D．载重汽车安装多个车轮4．下列表述符合实际的是（）A．人体的正常温度约是37℃B．一个鸡蛋的质量约是200gC．家庭电路的电压是380V D．手电筒中的电流约是2A5．下列设备和器材中，利用浮力的是（）A．抽水机B．气压计C．潜水艇D．铅垂线6．如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中（）A．电流表的示数变大，小灯泡变亮B．电流表的示数变小，小灯泡变亮C．电压表的示数变小，小灯泡不亮D．电压表的示数变大，小灯泡不亮二、填空题（共9小题，每小题2分，满分18分）7．公园里鸟语花香，令人流连忘返．有人听到“鸟语”是鸟的鸣膜产生的；闻到的“花香”是现象．8．如图是一种可以进行航拍的“无人机”（多功能飞行器）．“无人机”的照相机镜头相当于透镜；人们可以通过遥控器上的天线发射的遥控无人机飞行．9．旅客推动旅行箱，旅行箱离开手后还会向前运动一段距离，这是由于它具有．用如图所示的方式拉动旅行箱时，它相当于一个杠杆．10．如图是一款利用高温水蒸气熨烫衣服的便携式挂烫机．通电时挂烫机将电能转化为能；熨烫衣服时冒气口冒出的“白气”是由水蒸气形成的．11．地表温泉水降温较慢，这是因为水的较大．人们泡温泉时身体会变热，这是通过的方式改变了身体的内能的缘故．m/s；若以手机为参照物，小明是的．13．如图所示，闭合开关后小灯泡L1、L2均正常发光，它们的连接方式是联；过一会发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是．14．如图是小灯泡L和定值电阻R的电流与电压关系的图象．现将它们并联后接在电压为2V的电源两端，则干路中的电流是A，小灯泡L的实际电功率是W．15．利用动滑轮把重30N的物体竖直向上提升5m，所用拉力是20N，拉力所做的功是J；动滑轮的机械效率是．三、计算题（共2小题，满分10分）：（1）容器中水的重力；（2）水对容器底的压强．（g取10N/kg）四、简答题（共3小题，满分6分）18．急刹车时，汽车的轮胎会在地面上留下黑色的痕迹．请说出其中的能量转化过程．19．台式电脑的机箱外壳上开有许多小孔，并且机箱内装有微型风扇．请解释这样做的道理．20．如图所示，用细线悬挂着的轻质汤勺接近快速下落的水流时，轻质汤勺会向水流靠拢．请说明产生这个现象的原因．五、作图、实验与探究题（共8小题，满分24分）21．请在图中画出苹果受到重力的示意图．22．请在图中画出折射线．23．请在图中标出磁感线的方向和电源的正极．24．在测量盐水密度的实验中，已知空烧杯的质量是55g，烧杯和盐水的总质量如图所示，则盐水的质量是g；将烧杯中的盐水全部倒入量筒中测得体积是60cm3，则盐水的密度是g/cm3．采用这种测量方法得到的结果将．25．如图是研究水的沸腾实验中温度与时间关系的图象．分析图象可知：水的初温是℃；加热至水沸腾用了min；在沸腾过程中水吸收热量，保持不变．26．如图是探究平面镜成像特点的实验装置．（1）选择玻璃板代替平面镜进行实验的目的是；（2）选择完全相同的两支蜡烛进行实验是为了比较像与物的关系；（3）实验中移动蜡烛B，直至与蜡烛A的像完全重合，此时蜡烛A到玻璃板的距离是12cm，则蜡烛B到玻璃板的距离是cm．27．在测量滑动摩擦力的实验中，用弹簧测力计水平拉动木块延长木板做运动，弹簧测力计的示数如图所示，则木块与长木板之间的滑动摩擦力是N；此时，砝码与木块之间的摩擦力是N．如果将长木板表面铺上毛巾，重复上述操作，弹簧测力计的示数与原来相比将．（1）连接电路时，开关应，电压表的量程应选择；（2）检查电路无误后闭合开关，会发现小灯泡不亮，但电流表和电压表的指针都有偏转，接下来应进行的操作是；W；（4）实验过程中会发现小灯泡两端的实际电压越大，小灯泡的越大，小灯泡越亮．2017年吉林省中考物理试卷参考答案与试题解析一、选择题（共6小题，每小题2分，满分12分）1．如图所示，属于光的反射现象的是（）A．放大的字B．水中的倒影C．钢笔错位D．墙上手影【考点】A6：光的反射．【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的．【解答】解：A、用放大镜看字时，字变大了，属于凸透镜成像，是由于光的折射形成的，故与题意不符；B、平静水面上鸟的倒影，属于平面镜成像，是由于光的反射形成的，符合题意；C、钢笔错位是因为光从一种透明介质进入另一种透明介质时，光路的方向发生改变而形成的，属于光的折射现象；故与题意不符；D、手影中影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故与题意不符．故选B．2．下列做法能够减慢蒸发的是（）A．把积水向周围扫开 B．把湿衣服晾在通风处C．把蔬菜装入保鲜袋 D．把粮食晒在阳光下【考点】1L：影响蒸发快慢的因素．【分析】影响蒸发快慢的因素有三个，一是蒸发的面积，二是周围的温度，三是空气的流动，依据这一知识，对照各选项进行分析，便可做出正确的判断．【解答】解：A、把积水向周围扫开，增大了液体表面积，可以加快蒸发，故A错误；B、把湿衣服晾在通风处，加快了液体表面空气的流动速度，可以加快蒸发，故B错误；C、把蔬菜装入保鲜袋，控制了液体表面积和空气流动的影响，可以减慢蒸发，故C正确；D、把粮食晒在阳光下，提高了液体的温度，可以加快蒸发，故D错误．故选C．3．下列做法能够增大压强的是（）A．图钉尖端做得很尖 B．滑雪板板面做得很大C．书包背带做得很宽 D．载重汽车安装多个车轮【考点】84：增大压强的方法及其应用．【分析】减小压强的方法：在受力面积一定时，减小压力；在压力一定时，增大受力面积；增大压强的方法：在受力面积一定时，增大压力；在压力一定时，减小受力面积．【解答】解：A、图钉尖端做得很尖，是在压力一定时，通过减小受力面积来增大压强，故A符合题意．B、滑雪板板面做得很大，是在压力一定时，通过增大受力面积来减小压强，故B不符合题意．C、书包的带做得很宽，是在压力一定时，通过增大受力面积来减小压强，故C不符合题意．D、坦载重汽车安装多个车轮，是在压力一定时，通过增大受力面积来减小压强，故D不符合题意．故选A．4．下列表述符合实际的是（）A．人体的正常温度约是37℃B．一个鸡蛋的质量约是200gC．家庭电路的电压是380V D．手电筒中的电流约是2A【考点】13：温度；23：质量的估测；HG：电流的大小；I1：电压．【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．【解答】解：A、正常情况下，人的体温在37℃左右，变化幅度很小．故A符合实际；B、10个鸡蛋的质量大约1斤，而1斤=500g，所以一个鸡蛋的质量在50g左右．故B不符合实际；C、我国家用电器的额定电压为220V，与之配套的家庭电路电压也是220V．故C不符合实际；故选A．5．下列设备和器材中，利用浮力的是（）A．抽水机B．气压计C．潜水艇D．铅垂线【考点】8Q：浮力的利用．【分析】浸在液体和气体中的物体受到竖直向上的浮力．【解答】解：A、抽水机是利用大气压工作的，与浮力无关，故A不符合题意；B、气压计是测量大气压的仪器，与浮力无关，故B不符合题意；C、潜水艇是靠改变自身的重力来实现浮沉，利用了浮力，故C符合题意；D、铅垂线是利用重力方向始终竖直向下的重力制成的，故D不符合题意．故选C．6．如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中（）A．电流表的示数变大，小灯泡变亮B．电流表的示数变小，小灯泡变亮C．电压表的示数变小，小灯泡不亮D．电压表的示数变大，小灯泡不亮【考点】IZ：电路的动态分析．【分析】分析当开关S由断开到闭合时电路的变化，根据串联电路的规律和欧姆定律确定正确答案．【解答】解：当开关S断开时，灯L与电阻R串联，电压表测R两端的电压，电流表测电路中的电流；S闭合时，L短路，灯不亮，电路中只有R，此时电压表测电源电压，电流表测电路中的电流；根据串联电路电压的规律，故电压表示数变大，根据串联电阻的规律，S闭合时电阻变小，根据欧姆定律I=可知，电路中电流变大，电流表示数变大；综上所述，只有D正确，ABC错误．故选D．二、填空题（共9小题，每小题2分，满分18分）7．公园里鸟语花香，令人流连忘返．有人听到“鸟语”是鸟的鸣膜振动产生的；闻到的“花香”是扩散现象．【考点】91：声音的产生；GW：扩散现象．【分析】声音是由物体的额真的产生的．物质是由分子组成的，分子永不停息地做无规则运动，分子间存在相互作用的引力与斥力．【解答】解：听到“鸟语”是鸟的鸣膜振动产生的；公园里闻到花香是扩散现象，说明分子不停地做无规则运动．故答案为：振动；扩散．8．如图是一种可以进行航拍的“无人机”（多功能飞行器）．“无人机”的照相机镜头相当于凸透镜；人们可以通过遥控器上的天线发射的电磁波遥控无人机飞行．【考点】BE：生活中的透镜；D2：电磁波的传播．【分析】（1）照相机是利用凸透镜成缩小实像的原理工作的；（2）遥控无人机是利用电磁波传递信息的．【解答】解：（1）照相机是利用凸透镜成缩小实像的原理工作的，因此“无人机”的照相机镜头相当于凸透镜；（2）人们可以通过遥控器上的天线发射的电磁波来控制无人机的飞行高度和速度．故答案为：凸；电磁波．9．旅客推动旅行箱，旅行箱离开手后还会向前运动一段距离，这是由于它具有惯性．用如图所示的方式拉动旅行箱时，它相当于一个省力杠杆．【考点】6L：惯性；7O：杠杆的分类．【分析】（1）一切物体都有保持原来运动状态不变的性质，叫惯性；（2）旅行箱的阻力为箱子对杠杆的压力，作用点在杠杆上，阻力臂为支点到阻力作用线的距离．【解答】解：（1）行驶的旅行箱离开手后还会向前运动一段距离，由于惯性旅行箱不能马上停下来，还会保持原来的运动状态，向前运动一段距离；（2）旅行箱的阻力为箱子对杠杆的压力，作用点在杠杆上，方向垂直杠杆向下；阻力臂就是支点到阻力作用线的垂线段，动力臂在手处，作用点在杠杆上，方向垂直杠杆向上，动力臂就是支点到动力作用线的垂线段，由分析可知，动力臂大于阻力臂，故杠杆为省力杠杆；故答案为：惯性；省力．10．如图是一款利用高温水蒸气熨烫衣服的便携式挂烫机．通电时挂烫机将电能转化为内能；熨烫衣服时冒气口冒出的“白气”是由水蒸气液化形成的．【考点】J2：电功的实质；1M：液化及液化现象．【分析】（1）电流做功的过程实质上是电能转化为其它形式能的过程，用电器消耗了电能，获得了其它形式的能量，就是一个电流做功的过程；（2）液化是指物体由液态变成气态的物态变化过程．【解答】解：（1）通电时挂烫机消耗电能，使水槽内部水的内能增加，是将电能转化为内能的过程；（2）熨烫衣服时，冒气口冒出热的水蒸气遇到脚冷的空气时会液化成小水珠，就是我们看到的“白气”．故答案为：内；液化．11．地表温泉水降温较慢，这是因为水的比热容较大．人们泡温泉时身体会变热，这是通过热传递的方式改变了身体的内能的缘故．【考点】GF：比热容解释简单的自然现象；GA：热传递改变物体内能．【分析】（1）单位质量的某种物质温度升高（或降低）1℃吸收（或放出）的热量为该物质的比热容，水的比热容大，相同质量的水和其它物质比较，升高或降低相同的温度，水吸收或放出的热量多；（2）改变物体内能的方法有二：一是做功，二是热传递，在热传递的过程中，高温物体或物体的高温部分，内能减小，温度降低；低温物体或物体的低温部分，内能增大，温度升高．【解答】解：（1）因为水的比热容较大，相同质量的水和其它物质比较，放出相同的热量时，水降低的温度少，所以地表温泉水降温较慢；（2）人在泡温泉的过程中，身体从水中吸收热量，所以身体会变热，这是通过热传递的方式改变了身体的内能．故答案为：比热容；热传递．1 m/s；若以手机为参照物，小明是静止的．【考点】6A：速度的计算；52：参照物及其选择．【分析】知道小明的步长和步数求出行走的路程，再根据v=求出步行速度；运动和静止是相对的，相对于参照物来说位置变化，则是运动的，否则是静止的．【解答】解：由题意和图示可得，小明行走的路程s=6000×他步行的速度v===1m/s；若以手机为参照物，小明相对于手机来说位置没有发生变化，所以说小明是静止的．故答案为：1；静止．13．如图所示，闭合开关后小灯泡L1、L2均正常发光，它们的连接方式是并联；过一会发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是L2断路．【考点】HT：串联电路和并联电路的辨别；IE：电流表、电压表在判断电路故障中的应用．【分析】（1）串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件，因此各元件相互影响；并联电路中有多条电流路径，各支路上的元件互不影响；（2）电流表的示数不变，说明小灯泡L1没有故障，则故障在L2上，根据并联电路的特点分析故障．【解答】解：（1）由电路图可知，闭合开关S后，电流从电源正极开始分支，分别经过两个灯泡再回到电源负极，因此两灯泡并联连接；（2）图中电流表测L1支路的电流，电流表的示数不变，说明小灯泡L1没有故障，则故障在L2上；若L2短路，小灯泡L1也同时被短路，两个灯泡都不亮，所以只能是L2断路．故答案为：并；L2断路．14．如图是小灯泡L和定值电阻R的电流与电压关系的图象．现将它们并联后接在电压为2V的电源两端，则干路中的电流是A，小灯泡L的实际电功率是W．【考点】H@：并联电路的电流规律；JE：实际功率．【分析】（1）根据图象读出通过的电流，利用并联电路的电流特点求出干路电流．（2）根据公式P=UI小灯泡L的实际电功率．【解答】解：将灯泡和定值电阻并联在2V电路中时，因并联电路中各支路两端的电压相等，所以，U R=U L=2V，由图象可知，通过的电流为I RLL+I R+L=UI L=2V×15．利用动滑轮把重30N的物体竖直向上提升5m，所用拉力是20N，拉力所做的功是200 J；动滑轮的机械效率是75% ．【考点】EC：功的计算；F4：滑轮（组）的机械效率．【分析】（1）题中使用的是动滑轮，承担货物重的绳子股数n=2，设提升物体的高度为h，则绳子自由端移动的距离s=2h；知道拉力大小，利用W总=Fs求总功；（2）知道物体重，利用W有用=Gh求出有用功，再利用机械效率的公式求滑轮组的机械效率．【解答】解：（1）使用动滑轮n=2，提升物体的高度h=5m，则绳子自由端移动的距离s=2h=2×5m=10m，提起物体所做的总功：W总=Fs=20N×10m=200J；（2）提起物体所做的有用功：W有=Gh=30N×5m=150J，滑轮组的机械效率：η==×100%=75%；故答案为：200，75%．三、计算题（共2小题，满分10分）【考点】78：重力的计算；89：液体的压强的计算．【分析】（1）根据G=mg求出水的重力；（2）知道水的深度，根据p=ρgh求出水对容器底的压强．【解答】解：（1）容器中水的重力：×10N/kg=2N；（2）水对容器底的压强：p=ρgh=1×103kg/m3×10N/kg××103Pa．答：（1）容器中水的重力2N；（2）水对容器底的压强1×103Pa．【考点】J9：电功率与电压、电流的关系；J3：电功的计算．【分析】由电路图可知，灯泡L与电阻R串联．（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出通过小灯泡L的电流；（2）根据串联电路的电压特点求出R两端的电压，根据串联电路的电流特点和W=UIt求出通电60s电阻R消耗的电能．【解答】解：由电路图可知，灯泡L与电阻R串联．（1）因灯泡正常发光时的电压U LL=1W，所以，由P=UI可得，灯泡正常发光时通过的电流：I L==（2）因串联电路中总电压等于各分电压之和，所以，R两端的电压：U R=U﹣U L因串联电路中各处的电流相等，所以，通电60s电阻R消耗的电能：W R=U R I R t=U R I L××60s=12J．四、简答题（共3小题，满分6分）18．急刹车时，汽车的轮胎会在地面上留下黑色的痕迹．请说出其中的能量转化过程．【考点】E5：能量的转化和转移．【分析】外界对物体做功，物体内能增加，本质是机械能转化为内能．【解答】答：紧急刹车时，轮胎要克服地面摩擦做功，机械能转化为内能，轮胎内能急剧增加，温度升高而焦化，所以会在地面上留下黑色的痕迹．19．台式电脑的机箱外壳上开有许多小孔，并且机箱内装有微型风扇．请解释这样做的道理．【考点】JG：电热．【分析】电热的危害以及防止，电视机的后盖上有小孔、电动机外壳上有散热片、电脑机箱内有微型风扇都是为了散热，确保用电器正常工作．【解答】答：台式电脑使用时，会产生大量的电热，如果不能及时散热，会产生安全隐患，机箱壳上开有许多小孔及微型风扇都是为了帮助散热．20．如图所示，用细线悬挂着的轻质汤勺接近快速下落的水流时，轻质汤勺会向水流靠拢．请说明产生这个现象的原因．【考点】8K：流体压强与流速的关系．【分析】水流带动空气流动，使水流与汤勺间的空气流动速度快，压强小．由此分析解答即可．【解答】答：由于水流动，汤勺和水流间的空气流动速度较快，汤勺和水流之间的空气压强较小，汤勺和水流的另一侧空气流速较慢，空气的压强较大；两侧的空气压力差将汤勺和水流压的靠拢．五、作图、实验与探究题（共8小题，满分24分）21．请在图中画出苹果受到重力的示意图．【考点】7B：重力示意图．【分析】苹果所受的重力竖直向下，从重力的作用点，沿重力的方向作有向线段，即可作出重力的示意图．【解答】解：苹果所受的重力竖直向下，从重力的作用点（即苹果的重心）作竖直向下的有向线段，并标上重力的符号G，即为苹果所受重力的示意图，如图所示：22．请在图中画出折射线．【考点】B6：透镜的光路图．【分析】在作凸透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图．【解答】解：平行于主光轴的光线经凸透镜折射后将过焦点；如图所示：23．请在图中标出磁感线的方向和电源的正极．【考点】CV：通电螺线管的极性和电流方向的判断；C7：磁感线及其特点．【分析】知道小磁针的磁极，根据磁极间的相互作用，可判断出通电螺线管的磁极，再根据安培定则判断出电流的方向从而找到电源的正负极．在磁体的外部，磁感线从磁体的北极出来，回到南极．【解答】解：从图可知，小磁针的右端是S极，左端为N极；由于同名磁极相互排斥，异名磁极相互吸引，可知通电螺线管的右端是N极，左端是S极．根据安培定则，伸出右手握住螺线管使大拇指指示通电螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电源的左端为负极，右端是正极．在磁体的外部，磁感线都是从磁体的N极出来回到S极，所以磁感线方向都向右．如图所示：24．在测量盐水密度的实验中，已知空烧杯的质量是55g，烧杯和盐水的总质量如图所示，则盐水的质量是66 g；将烧杯中的盐水全部倒入量筒中测得体积是60cm3，则盐水的密度是g/cm3．采用这种测量方法得到的结果将偏大．【考点】2L：液体的密度测量实验．【分析】读取天平示数时要将砝码质量与游码示数相加；利用ρ=计算盐水的密度；测量结果的大小受质量与体积测量结果的影响，从步骤的顺序中分析是否对这两个量的测量产生了影响．【解答】解：由图所示天平可知，天平的示数为：100g+20g+1g=121g；盐水的质量：m=121g﹣55g=66g；盐水的密度ρ==3；分析实验的步骤可以看出，当将量筒中的盐水倒入烧杯中时，不可避免地会有残留的盐水，使得测量的盐水的体积变小，从而使最终的密度值偏大．25．如图是研究水的沸腾实验中温度与时间关系的图象．分析图象可知：水的初温是90 ℃；加热至水沸腾用了min；在沸腾过程中水吸收热量，温度保持不变．【考点】1I：沸腾及沸腾条件．【分析】（1）会看液体沸腾的图象，横坐标代表时间，纵坐标代表温度还要明确每一个小格各代表多少，据此进行分析；（2）液体沸腾前吸收热量，温度不断升高，液体沸腾时吸收热量，温度保持不变．【解答】解：（1）由图象可知，纵坐标代表温度，一个小格代表2℃，水的初温90℃；26．如图是探究平面镜成像特点的实验装置．（1）选择玻璃板代替平面镜进行实验的目的是便于确定像的位置；（2）选择完全相同的两支蜡烛进行实验是为了比较像与物的大小关系；（3）实验中移动蜡烛B，直至与蜡烛A的像完全重合，此时蜡烛A到玻璃板的距离是12cm，则蜡烛B到玻璃板的距离是12 cm．【考点】AE：平面镜成像的特点、原理、现象及其实验方案．【分析】（1）探究平面镜成像实验中，要用透明的玻璃板代替平面镜，虽然成像不太清晰，但是在物体一侧能看到物体的像，同时还能看到代替物体的另一个物体，便于确定像的位置，便于比较物像大小关系．（2）实验时采用两个完全相同的蜡烛，一支蜡烛放在玻璃板的前面并点燃，另一支放在玻璃板的后面，当玻璃板后面的蜡烛和玻璃板前面的蜡烛的像完全重合时，可以确定像的位置，同时也可以比较物像大小关系．（3）像到镜面的距离与物体到镜面的距离相同．【解答】解：（1）用透明的玻璃板代替平面镜，在物体一侧能看到物体的像，同时还能看到代替物体的另一个物体，便于确定像的位置．（2）实验时采用两个完全相同的蜡烛，当玻璃板后面的蜡烛和玻璃板前面的蜡烛的像完全重合时，可以确定像的位置，同时也可以比较物像大小关系．（3）根据平面镜的呈现规律可知，像到镜面的距离与物体到镜面的距离相同，故像到镜面的距离与物体到镜面的距离相同12cm．故答案为：（1）便于确定像的位置；（2）大小；（3）12．27．在测量滑动摩擦力的实验中，用弹簧测力计水平拉动木块延长木板做匀速直线运动，弹簧测力计的示数如图所示，则木块与长木板之间的滑动摩擦力是 2 N；此时，砝码与木块之间的摩擦力是0 N．如果将长木板表面铺上毛巾，重复上述操作，弹簧测力计的示数与原来相比将变大．【考点】7L：探究摩擦力的大小与什么因素有关的实验．【分析】（1）在此题中要掌握二力平衡条件的应用，要测量摩擦力的大小，需拉动测力计做匀速直线运动，此时拉力大小与摩擦力大小相等；明确弹簧测力计的量程和分度值，然后正确读取数值；（2）利用二力平衡的知识，求出摩擦力；滑动摩擦力的大小与压力的大小和接触面的粗糙程度有关，压力不变时，接触面越粗糙受到的摩擦力越大；当压力和接触面的粗糙程度不变时，摩擦力的大小不变．【解答】解：（1）如图，木块在水平面上运动，要测滑动摩擦力，需拉动木块做匀速直线运动，根据二力平衡条件可知，此时拉力与摩擦力是一对平衡力，大小相等；（2）在图中，砝码与木块在水平拉力作用下，一起作匀速直线运动，砝码与木块没有发生相对运动或相对运动的趋势，所以砝码与木块之间不受摩擦力，即摩擦力为0；在桌面上铺上毛巾，再重复上面的实验时，木块对长木板的压力相同，接触面变粗糙，所以此时受到的摩擦力变大．故答案为：（1）匀速直线；2；0；变大．（1）连接电路时，开关应断开，电压表的量程应选择0﹣15V ；（2）检查电路无误后闭合开关，会发现小灯泡不亮，但电流表和电压表的指针都有偏转，接下来应进行的操作是；。

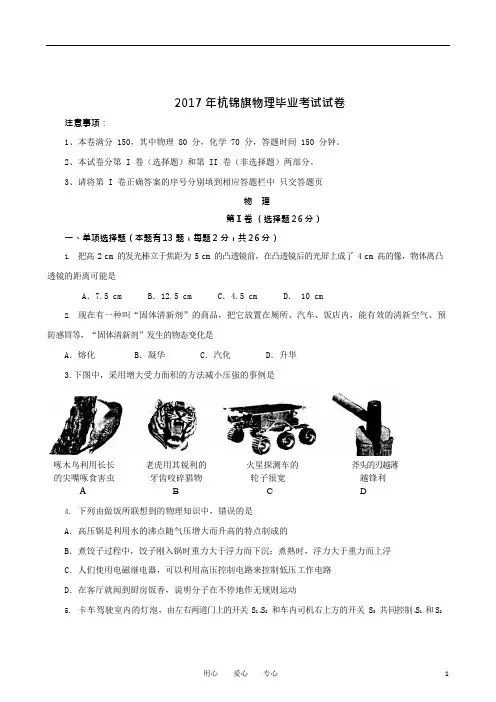

2017 年杭锦旗物理毕业考试试卷注意事项：1、本卷满分 150，其中物理 80 分，化学 70 分，答题时间 150 分钟。
2、本试卷分第 I 卷（选择题）和第 II 卷（非选择题）两部分。
3、请将第 I 卷正确答案的序号分别填到相应答题栏中只交答题页物理第I 卷（选择题 26 分）一、单项选择题（本题有 13 题，每题 2 分，共 26 分）1.把高 2 cm 的发光棒立于焦距为 5 cm 的凸透镜前，在凸透镜后的光屏上成了 4 cm 高的像，物体离凸透镜的距离可能是A．7.5 cm B．12.5 cm C．4.5 cm D． 10 cm2.现在有一种叫“固体清新剂”的商品，把它放置在厕所、汽车、饭店内，能有效的清新空气、预防感冒等，“固体清新剂”发生的物态变化是A．熔化B．凝华C．汽化D．升华3.下图中，采用增大受力面积的方法减小压强的事例是啄木鸟利用长长的尖嘴啄食害虫老虎用其锐利的牙齿咬碎猎物火星探测车的轮子很宽斧头的刃越薄越锋利A B C D4.下列由做饭所联想到的物理知识中，错误的是A．高压锅是利用水的沸点随气压增大而升高的特点制成的B．煮饺子过程中，饺子刚入锅时重力大于浮力而下沉；煮熟时，浮力大于重力而上浮C．人们使用电磁继电器，可以利用高压控制电路来控制低压工作电路D．在客厅就闻到厨房饭香，说明分子在不停地作无规则运动5.卡车驾驶室内的灯泡，由左右两道门上的开关 S l、S2和车内司机右上方的开关 S3共同控制。
S1和S2分别由左右两道门的开、关来控制：门打开后，S1和 S2闭合，门关上后，S l和 S2断开。
S3是一个单刀三掷开关，根据需要可将其置于三个不同位置。
在一个电路中，要求在三个开关的共同控制下，分别具有如下三个功能：(1)无论门开还是关，灯都不亮；(2)打开两道门中的任意一道或两道都打开时，灯就亮，两道门都关上时，灯不亮；(3)无论门开还是关，灯都亮。
图 6 所示的四幅图中，符合上述要求的电路是6.今年四月，美国《科学》杂志发表“新超导体将中国物理学家推到最前沿”的评述。

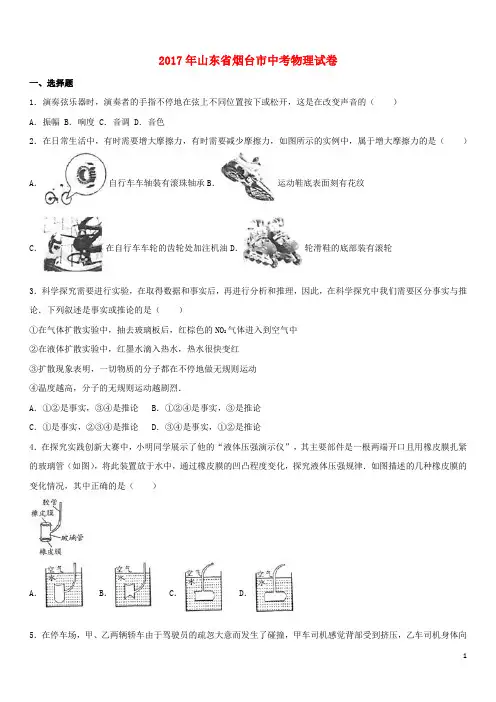

2017年山东省烟台市中考物理试卷一、选择题1．演奏弦乐器时，演奏者的手指不停地在弦上不同位置按下或松开，这是在改变声音的（）A．振幅 B．响度 C．音调 D．音色2．在日常生活中，有时需要增大摩擦力，有时需要减少摩擦力，如图所示的实例中，属于增大摩擦力的是（）A．自行车车轴装有滚珠轴承B．运动鞋底表面刻有花纹C．在自行车车轮的齿轮处加注机油D．轮滑鞋的底部装有滚轮3．科学探究需要进行实验，在取得数据和事实后，再进行分析和推理，因此，在科学探究中我们需要区分事实与推论．下列叙述是事实或推论的是（）①在气体扩散实验中，抽去玻璃板后，红棕色的NO2气体进入到空气中②在液体扩散实验中，红墨水滴入热水，热水很快变红③扩散现象表明，一切物质的分子都在不停地做无规则运动④温度越高，分子的无规则运动越剧烈．A．①②是事实，③④是推论B．①②④是事实，③是推论C．①是事实，②③④是推论D．③④是事实，①②是推论4．在探究实践创新大赛中，小明同学展示了他的“液体压强演示仪”，其主要部件是一根两端开口且用橡皮膜扎紧的玻璃管（如图），将此装置放于水中，通过橡皮膜的凹凸程度变化，探究液体压强规律．如图描述的几种橡皮膜的变化情况，其中正确的是（）A．B．C．D．5．在停车场，甲、乙两辆轿车由于驾驶员的疏忽大意而发生了碰撞，甲车司机感觉背部受到挤压，乙车司机身体向前倾斜，下列分析判断正确的是（）A．甲车静止，乙车运动，乙车尾撞击甲车尾B．甲车静止，乙车运动，乙车头撞击甲车尾C．甲车运动，乙车静止，甲车头撞击乙车尾D．甲车运动，乙车静止，甲车尾撞击乙车尾6．如图所示，是汽油机工作时的四个冲程，其中属于做功冲程的是（）A． B．C．D．7．小红梳理反思了“磁场和磁感线”相关知识，她归纳整理如下，其中正确的有（）①磁场看不见摸不着，但是可以借助小磁针感知它的存在②磁感线是磁体周围空间实际存在的曲线③磁感线是铁屑组成的④地磁场的磁感线是从地球南极附近发出回到北极附近．A．①④ B．②③ C．①② D．②④8．踮脚是一项很好的有氧运动（如图），它简单易学，不受场地的限制，深受广大群众的喜爱，踮脚运动的基本模型是杠杆，下列分析正确的是（）A．脚后跟是支点，是省力杠杆B．脚后跟是支点，是费力杠杆C．脚掌与地面接触的地方是支点，是省力杠杆D．脚掌与地面接触的地方是支点，是费力杠杆9．“五•一”节期间，在南山公园平静的湖水中，小红看到了“鸟在水中飞，鱼在云中游”的美丽画面，她所观察到的“飞鸟”和“游鱼”（）A．都是折射而成的像 B．分别是反射和折射而成的像C．都是反射而成的像 D．分别是折射和反射而成的像10．在探究通电螺线管的实验中，小明连接了如图所示的电路，通电螺线管M端放有一小磁针，闭合开关，移动滑动变阻器的滑片，下面说法正确的是（）A．通电螺线管M端为S极B．小磁针N极指向水平向右C．若滑动变阻器的滑片P向b端移动，通电螺线管的磁性增强D．若滑动变阻器的滑片P向b端移动，通电螺线管的磁性减弱11．拿一副远视眼镜放在凸透镜前，如图所示，光屏上出现烛焰清晰的像，移走远视眼镜，烛焰的像变得模糊，为了能在光屏上重新得到清晰的像，下列操作可行的是（）A．将蜡烛靠近凸透镜B．将光屏靠近凸透镜C．将光屏远离凸透镜D．将光屏和蜡烛同时靠近凸透镜12．在如图所示电路中，电源电压不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．电流表的示数变小 B．电压表的示数变小C．电流表的示数不变 D．电压表的示数变大13．学习质量和密度的知识后，小明同学想用天平、量筒和水完成下列实践课题，你认为能够完成的是（）①测量牛奶的密度②鉴别金戒指的真伪③测定一捆铜导线的长度④鉴定铜球是空心的还是实心的⑤测定一大堆大头针的数目．A．①② B．①②④C．①②④⑤ D．①②③④⑤14．如图是一款新型水杯，在杯的夹层中封入适量的固态物质，实现了“快速降温”和“快速升温”的功能，使用时，将水杯上下晃动几分钟，可以将100℃的开水降温至55℃左右的温水，也可以将冷水升温到55℃左右的温水，这款水杯被广泛成称为“55°杯”．“55°杯”的工作原理是（）A．首次使用时，必须加注热水；降温时利用物质熔化吸热；升温时利用凝固放热B．首次使用时，必须加注冷水；降温时利用物质凝固放热；升温时利用熔化吸热C．首次使用时，加注冷热水均可；降温时利用物质熔化吸热；升温时利用凝固放热D．首次使用时，加注冷热水均可；降温时利用物质凝固放热；升温时利用熔化吸热15．如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则（）A．电热水壶所在电路的b、c间断路B．插座的接地线断路C．电路的c、d间导线断路D．电路的a、b间导线断路二、填空题16．核能的释放有和两种方式，太阳能的产生是通过方式．17．往车上装重物时，常常用长木板搭个斜面，把重物沿斜面推上去，如图所示，工人用3m长的斜面，把120kg 的重物提高1m，假设斜面很光滑，则需要施加的推力为，若实际用力为500N，斜面的机械效率为，重物受到的摩擦力为．（g取10N/kg）．18．甲、乙两只电炉标有“220V 500W”和“220V 1000W”字样，把它们串联在220V的电路中．在相同时间内产生热量较多的是，将它们并联在电路中，产生热量较多的是（选填“甲”或“乙”）．串联时甲电炉消耗的电功率与并联时甲电炉消耗的电功率之比为．19．小明在探究“物质的放热能力与哪些因素有关”时，分别用质量均0.5kg的水和另一种液体进行对比实验，并用图象对实验数据进行了处理，如图所示，实验过程中，水和另一种液体在相同时间内放出的热量相等，分析图象可以得出：（选填“甲”或“乙”）物质为水，另一种液体的比热容为，这种液体在0～15min内放出的热量为．20．各种形式的能在一定的条件下可以相互转化，请你仿照图中给出的两个示例，写出电能转化为机械能、化学能转化为电能、光能转化为内能的实例．三、作图简答题21．如图为吊车起吊货物的工作示意图，请在图中画出动力、阻力和阻力臂．22．红灯停，绿灯行红灯停，绿灯行，这是人所共知的，能否将红绿灯的作用互换一下呢？我们平时见到的太阳光是白光，它是由红、橙、绿、蓝、靛、紫等色光组成的，白光叫复色光，各种颜色的光叫单色光．单色光的颜色是由频率决定的，红光频率最低，波长最长；紫光频率最高，波长最短．光在空气中传播时，会遇到大气分子、水蒸气微粒以及尘埃微粒等障碍物．当光照射到这些微小的障碍物上，障碍物会将光波的一部分能量散射出去，而另一部分能量将穿过障碍物继续向前传播，光散射的强度与光波波长有关，波长越短，被散射出去的能量越多，穿过的能量越少，在相同条件下，红、橙光穿过的能量多，蓝、绿光被散射出去的能量多，早晚我们看见太阳时，见到的主要是太阳光中穿透厚厚大气层的红光、橙光，所以朝阳、落日是红色的．晴朗的天空，见到的主要是阳光中被大气散射的蓝、绿光，所以天空呈蓝色．正因为红光在空气中散射最弱，穿透能力强，可以传到较远的地方，使车辆和行人在远处就能发现，及早做好准备，所以用红灯表示停止和危险信号．雾天行车，车上要开黄色警示灯，也是这个道理．可见红绿灯的作用是不能互换的．阅读上文，回答下列问题：（1）请你概括指出光散射遵循的规律．（2）试着运用上文提到的知识解释大海为什么是蓝色的？四、实验探究题23．下面是小明和小红的“测量滑轮组的机械效率”实验报告．实验名称：测量滑轮组的机械效率实验步骤：（1）用弹簧测力计测量钩码所受的重力G并填入表格．（2）按如安装滑轮组，分别记下钩码和弹簧测力计的位置．（3）拉动弹簧测力计并读出拉力F的值，用刻度尺测出的钩码上升的高度h和弹簧测力计移动的距离s，将这三个量填入表格．（4）算出有用功W有、总功W总、机械效率η并填入表格．（5）改变钩码上升的高度，重复上面的实验，记录并计算实验数据．实验记录：实验结论：在忽略绳子的重力和摩擦的情况下，滑轮组的机械效率与所提升物体的重力和高度无关．请你评价小明和小红的实验报告．（1）指出实验步骤中存在的错误和不足；（2）从理论上分析说明他们实验结论的局限性．24．如图是小红做“观察碘升华”的实验装置．她的操作是：在烧杯中放少量的碘，烧杯口放一只装有冷水的烧瓶，用酒精灯给烧杯加热．标准大气压下部分物质的熔点（凝固点）、沸点（℃）（1）结合你的探究经历，描述小红观察到的实验现象．（2）交流评估时，小明查阅了部分物质的熔点、沸点（见表），他发现碘的熔点是113.6℃，碘的沸点是184.25℃，酒精灯的火焰温度约400℃，他认为小红所做的实验中，碘可能经历了由固态到液态再到气态的变化过程，小红的实验并不能得出碘升华的结论，请你针对小明的质疑，选用上述器材或补充必要的辅助器材设计一个实验，证明碘直接从固态变为气态，写出实验方案并扼要说明．25．图甲是利用电流表、电压表测量电阻的实验原理图．图乙是小红连接的实物实验电路图．（1）依照小红连接的电路，闭合开关，滑动变阻器的滑片向左端移动，请写出你观察到的实验现象．（2）请你在图乙中只改动一根导线连接，使电路正常工作（用“×”标出改动导线，以笔划线代替导线，画出改接导线）．（3）电路改接正确后，调节滑动变阻器的滑片到某位置时，电压表和电流表的示数如图丙、丁所示，此时被测出R x的阻值为多少？五、计算题26．港珠澳大桥海底隧道是世界上最长的公路沉管隧道，全长5.6km，由33节沉管和“最终接头”组成．33节沉管已经全部成功安装，只剩E29和E30之间留有十多米的空隙，这就是“最终接头”的位置．“最终接头”质量约为6.0×106kg，虽然和之前的沉管相比小了很多倍，但入水后受洋流、浮动等因素影响，姿态会发生变化，安全平稳地把接头吊装到约30m深的海底是十分艰难的过程，记者在现场看到，“最终接头”由“振华30号”吊装船吊装（如图），通过系列平衡调整，从9时整，“最终接头”从距离水面20m高处匀速下放，9时12分，开始入水，完全入（g 水后，吊钩对“最终接头”拉力为2.0×107N左右，12时，“最终接头”下沉到位，吊装起重机的机械效率约为80%．取10N/kg，ρ海水取1.0×103kg/m3）求：（1）“最终接头”下沉到位后下表面所受水的压强；（2）“最终接头”的平均密度；（3）吊装起重机最大输出功率．27．我们生活在电的时代，电能的广泛使用，使电能的社会需求日趋紧张．节约电能，提高能源的利用率是一个在国民经济中具有重要战略意义的问题．改造和淘汰陈旧的设备、采用高压输电是节约能源的重要措施．其电站与用户间距离为10km，输送的电功率为6.0×104kW，每米输电导线的电阻为1.8×10﹣3Ω，若输电电压从1.0×105V提高到3.0×105V．（1）求输电线路损耗的电功率减少了多少？（2）现输电导线在某处发生了短路，为确定短路位置，检修员在电站利用电压表、电流表和电源接成如图1所示电路进行检测．电压表的示数为3.0V，电流表的示数为0.5A，则短路的位置离电站的距离为多少？（3）安全用电的常识之一是不靠近高压电，而双脚站在高压线上的小鸟（两脚间距离为5cm，电阻为104Ω）居然安然无恙（图2），计算说明小鸟为什么不会触电死亡？在你的计算中运用了什么近似条件？2017年山东省烟台市中考物理试卷参考答案与试题解析一、选择题1．演奏弦乐器时，演奏者的手指不停地在弦上不同位置按下或松开，这是在改变声音的（）A．振幅 B．响度 C．音调 D．音色【考点】9I：音调、响度与音色的区分．【分析】音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性．【解答】解：弦乐器发声的音调高低是由弦的材质、长度、横截面积、松紧度来决定的；在材质、横截面积、松紧度一定的情况下，改变其长度，可以改变音调高低；所以，演奏弦乐时，手指在弦上的位置不断变化，这是为了改变琴声的音调．故选C．2．在日常生活中，有时需要增大摩擦力，有时需要减少摩擦力，如图所示的实例中，属于增大摩擦力的是（）A．自行车车轴装有滚珠轴承B．运动鞋底表面刻有花纹C．在自行车车轮的齿轮处加注机油D．轮滑鞋的底部装有滚轮【考点】7I：增大或减小摩擦的方法．【分析】（1）增大摩擦力的方法：在接触面粗糙程度一定时，通过增大压力来增大摩擦力；在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．（2）减小摩擦力的方法：在接触面粗糙程度一定时，通过减小压力来减小摩擦力；在压力一定时，通过减小接触面的粗糙程度来减小摩擦力；使接触面脱离；用滚动摩擦代替滑动摩擦．【解答】解：A、自行车车轴装有滚珠轴承，是用滚动代替滑动来减小摩擦．故A不合题意；B、运动鞋底表面刻有花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．故B符合题意；C、在自行车车轮的齿轮处加注机油，是在压力一定时，通过减小接触面的粗糙程度来减小摩擦力；故C不合题意；D、轮滑鞋的底部装有滚轮，是用滚动代替滑动来减小摩擦．故D不合题意．故选B．3．科学探究需要进行实验，在取得数据和事实后，再进行分析和推理，因此，在科学探究中我们需要区分事实与推论．下列叙述是事实或推论的是（）①在气体扩散实验中，抽去玻璃板后，红棕色的NO2气体进入到空气中②在液体扩散实验中，红墨水滴入热水，热水很快变红③扩散现象表明，一切物质的分子都在不停地做无规则运动④温度越高，分子的无规则运动越剧烈．A．①②是事实，③④是推论B．①②④是事实，③是推论C．①是事实，②③④是推论D．③④是事实，①②是推论【考点】2Q：物理学方法．【分析】对于理想实验一定要明确，来源于实际实验，经过合理的外推得出．所以要分清哪些是事实，哪些是合理的推论．【解答】解：①在气体扩散实验中，抽去玻璃板后，红棕色的NO2气体进入到空气中，这是实验事实；②在液体扩散实验中，红墨水滴人热水，热水很快变红，这是实验事实；③扩散现象表明，一切物质的分子都在不停地做无规则运动，这是实验推论；④温度越高，分子的无规则运动越剧烈，这是实验推论．故选A．4．在探究实践创新大赛中，小明同学展示了他的“液体压强演示仪”，其主要部件是一根两端开口且用橡皮膜扎紧的玻璃管（如图），将此装置放于水中，通过橡皮膜的凹凸程度变化，探究液体压强规律．如图描述的几种橡皮膜的变化情况，其中正确的是（）A．B．C．D．【考点】88：液体的压强的特点．【分析】液体内部存在压强，其特点是：液体对容器底和容器壁都有压强，液体内部向各个方向都有压强，液体内部压强随深度的增加而增大，在同一深度，液体内部向各个方向的压强相等，不同液体内部的压强还与液体的密度有关；故橡皮膜的形状由玻璃管所受的液体压强大小决定，故据此分析即可判断．【解答】解：A、玻璃管下端更深，所受的液体压强更大，所以应该是下面橡皮膜向上凹得更厉害些，故A错误；B、玻璃管下端更深，所受的液体压强更大，且下面橡皮膜向上凹得更厉害些，故B正确；C、玻璃管水平放置在液体中，液体对两侧橡皮膜有向内的压强，所以右侧橡皮膜应该向左凹，故C错误；D、玻璃管水平放置在液体中，两侧的橡皮膜都应向内凹，故D错误；故选B．5．在停车场，甲、乙两辆轿车由于驾驶员的疏忽大意而发生了碰撞，甲车司机感觉背部受到挤压，乙车司机身体向前倾斜，下列分析判断正确的是（）A．甲车静止，乙车运动，乙车尾撞击甲车尾B．甲车静止，乙车运动，乙车头撞击甲车尾C．甲车运动，乙车静止，甲车头撞击乙车尾D．甲车运动，乙车静止，甲车尾撞击乙车尾【考点】6L：惯性．【分析】甲车司机感觉背部受到挤压，故应该是甲车司机相对于甲车向后运动，故有两种可能：第一种情况甲车原来静止，甲车受到后面的撞击而突然向前运动而使司机背部受到挤压；第二种情况甲车向后倒车撞到乙车上而停止运动，而使司机背部受到挤压．乙车司机身体向前倾斜，应该是乙车司机相对于乙车向前运动，故也有两种可能：第一种是乙车向前运动车头撞到甲车而停止；第二种可能是乙车静止，乙车车头由于受到撞击而向后运动．【解答】解：由于甲车司机的背部受到挤压，故应该是甲车司机相对于甲车向后运动，故有两种可能：第一种情况甲车原来静止，甲车的车尾受到后面的撞击而突然向前运动而甲车司机由于惯性保持不动，即相对于甲车向后运动而使背部受到挤压；第二种情况甲车向后倒车，甲的车尾撞到乙车的车头上而停止运动，而甲车司机由于惯性继续向后运动而使背部受到挤压；乙车司机身体向前倾斜，应该是乙车司机相对于乙车向前运动，故也有两种可能：第一种是乙车向前运动车头撞到甲车的车尾而停止，而乙车司机由于惯性继续向前运动而撞到乙车上造成身体向前倾斜；第二种可能是乙车静止，乙车车头由于受到撞击而向后运动，而司机由于惯性保持静止而造成乙车司机身体向前倾斜．综上分析：故只有B正确．故选B．6．如图所示，是汽油机工作时的四个冲程，其中属于做功冲程的是（）A． B．C．D．【考点】GM：内燃机的四个冲程．【分析】解决此题要知道内燃机的四个冲程有吸气冲程、压缩冲程、做功冲程、排气冲程，判断冲程名称可用口诀：“先看气门开关情，再看活塞上下行；开下吸气开上排，关上压缩关下功．”进行分析．【解答】解：A、进气门开启，气体流入汽缸，是吸气冲程；不符合题意；B、两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，不符合题意；C、两气门都关闭，火花塞点火，活塞下行，汽缸容积变大，是做功冲程，符合题意；D、排气门开启，气体流出汽缸，是排气冲程；不符合题意．故选C．7．小红梳理反思了“磁场和磁感线”相关知识，她归纳整理如下，其中正确的有（）①磁场看不见摸不着，但是可以借助小磁针感知它的存在②磁感线是磁体周围空间实际存在的曲线③磁感线是铁屑组成的④地磁场的磁感线是从地球南极附近发出回到北极附近．A．①④ B．②③ C．①② D．②④【考点】C6：磁场；C7：磁感线及其特点．【分析】（1）据课本可知，磁场看不见摸不着，但可以借助小磁针感知它的存在，这是典型的转换法；（2）磁感线是不存在的，是为了研究方便假象的一些有方向的曲线；（3）磁感线是不存在的；（4）地球是一个巨大的磁体，地磁场的南极在地理北极附近，地磁场的北极在地理南极附近．【解答】解：①磁场看不见摸不着，但可以借助小磁针感知它的存在，这是典型的转换法，故①正确；②磁感线是不存在的，是为了研究方便而假象的一些有方向的曲线，故②错误；③磁感线是不存在的，磁感线是铁屑组成的说法错误，故③错误；④地球是一个巨大的磁体，地磁场的南极在地理北极附近，地磁场的北极在地理南极附近，故地磁场的磁感线是从地球南极附近发出回到北极附近，故④正确；故正确的是①④．故选A．8．踮脚是一项很好的有氧运动（如图），它简单易学，不受场地的限制，深受广大群众的喜爱，踮脚运动的基本模型是杠杆，下列分析正确的是（）A．脚后跟是支点，是省力杠杆B．脚后跟是支点，是费力杠杆C．脚掌与地面接触的地方是支点，是省力杠杆D．脚掌与地面接触的地方是支点，是费力杠杆【考点】7T：杠杆的应用；7O：杠杆的分类．【分析】结合图片和生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆．【解答】解：如图所示，踮脚时，脚掌与地面接触的地方是支点，小腿肌肉对脚的拉力向上，从图中可知动力臂大于阻力臂，是省力杠杆．故选C．9．“五•一”节期间，在南山公园平静的湖水中，小红看到了“鸟在水中飞，鱼在云中游”的美丽画面，她所观察到的“飞鸟”和“游鱼”（）A．都是折射而成的像 B．分别是反射和折射而成的像C．都是反射而成的像 D．分别是折射和反射而成的像【考点】A6：光的反射；AM：光的折射现象及其应用．【分析】要解决此题，需要掌握平面镜成像，知道平面镜成像是由于光的反射形成的．同时要掌握光的折射现象，我们看到水中的物体，其实看到的是物体的虚像，是由光的折射形成的．【解答】解：看到的水中的鸟是空中的鸟以水面为反射面在水中形成的虚像．其光路图如下图所示：由于它是反射光线的反向延长线会聚而成的，所以是虚像．看到的鱼是由水中的鱼发出的光线由水中进入空气中发生折射形成的，是鱼的虚像．其光路图如下图所示：由于它是折射光线的反向延长线会聚而成的，所以是虚像．故选B．10．在探究通电螺线管的实验中，小明连接了如图所示的电路，通电螺线管M端放有一小磁针，闭合开关，移动滑动变阻器的滑片，下面说法正确的是（）A．通电螺线管M端为S极B．小磁针N极指向水平向右C．若滑动变阻器的滑片P向b端移动，通电螺线管的磁性增强D．若滑动变阻器的滑片P向b端移动，通电螺线管的磁性减弱【考点】C9：通电直导线周围的磁场；CE：影响电磁铁磁性强弱的因素．【分析】开关闭合后，根据电流方向利用安培定则可判断螺线管的磁极，则由磁极间的相互作用可判出小磁针的指向；由滑动变阻器的滑片移动可得出电路中电流的变化，则可得出螺线管中磁场的变化．【解答】解：A、电流从螺线管左端流入，右端流出，据安培定则可知，此时电磁铁的M端是N极，N端是S极，故A错误；B、据磁极间的作用规律可知，小磁针静止时，左端是N极，右端是S极，即小磁针N极指向水平向左．故B错误；C、D、滑动变阻器的滑动片P向b端移动，电阻变大，电流变小，故电磁铁的磁性变弱．故C错误、D正确．故选D．11．拿一副远视眼镜放在凸透镜前，如图所示，光屏上出现烛焰清晰的像，移走远视眼镜，烛焰的像变得模糊，为了能在光屏上重新得到清晰的像，下列操作可行的是（）A．将蜡烛靠近凸透镜B．将光屏靠近凸透镜C．将光屏远离凸透镜D．将光屏和蜡烛同时靠近凸透镜【考点】B8：凸透镜成像的应用．【分析】首先明确远视眼镜片是凸透镜，利用凸透镜的光学性质即可确定它是怎样来矫正视力的．【解答】解：远视眼镜是凸透镜，首要的问题是知道凸透镜对光线有会聚作用，拿一个远视镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而蜡烛烛焰的像实际上在光屏后；。

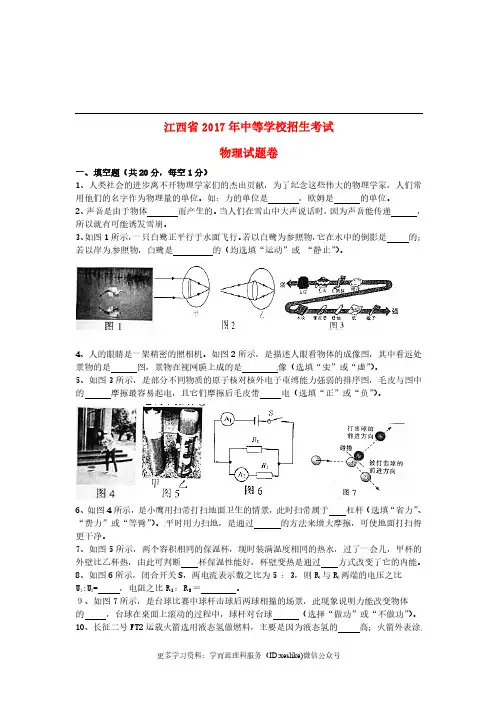

江西省2017年中等学校招生考试物理试题卷一、填空题（共20分，每空1分）1、人类社会的进步离不开物理学家们的杰出贡献，为了纪念这些伟大的物理学家，人们常用他们的名字作为物理量的单位。
如：力的单位是 ，欧姆是 的单位。
2、声音是由于物体 而产生的。
当人们在雪山中大声说话时，因为声音能传递 ，所以就有可能诱发雪崩。
3、如图1所示，一只白鹭正平行于水面飞行。
若以白鹭为参照物，它在水中的倒影是 的；若以岸为参照物，白鹭是 的（均选填“运动”或 “静止”）。
4、人的眼睛是一架精密的照相机。
如图2所示，是描述人眼看物体的成像图，其中看远处景物的是 图，景物在视网膜上成的是 像（选填“实”或“虚”）。
5、如图3所示，是部分不同物质的原子核对核外电子束缚能力强弱的排序图，毛皮与图中的 摩擦最容易起电，且它们摩擦后毛皮带 电（选填“正”或“负”）。
6、如图4所示，是小鹰用扫帚打扫地面卫生的情景，此时扫帚属于 杠杆（选填“省力”、“费力”或“等臂”）。
平时用力扫地，是通过 的方法来增大摩擦，可使地面打扫得更干净。
7、如图5所示，两个容积相同的保温杯，现时装满温度相同的热水，过了一会儿，甲杯的外壁比乙杯热，由此可判断 杯保温性能好，杯壁变热是通过 方式改变了它的内能。
8、如图6所示，闭合开关S，两电流表示数之比为5 ：3，则R1与R2两端的电压之比U1:U2= ，电阻之比R１：R２＝ 。
９、如图7所示，是台球比赛中球杆击球后两球相撞的场景，此现象说明力能改变物体的 ，台球在桌面上滚动的过程中，球杆对台球 （选择“做功”或“不做功”）。
10、长征二号FT2运载火箭选用液态氢做燃料，主要是因为液态氢的 高；火箭外表涂有一层特殊物质，可利用该物质在发生物态变化时要 热，从而避免高速运行的火箭温度过高。
二、选择题（共26分，把你认为正确选项的代号填涂在答题卡的相应位置上。
第11～16小题，每小题只有一个正确选项，每小题3分；第17、18小题为不定项选择，每小题有一个或几个正确选项，每小题4分，全部选择正确得4分，选择正确但不全得1分，不选、多选或错选得0分）11、“估测”是物理学中常用的一种方法。

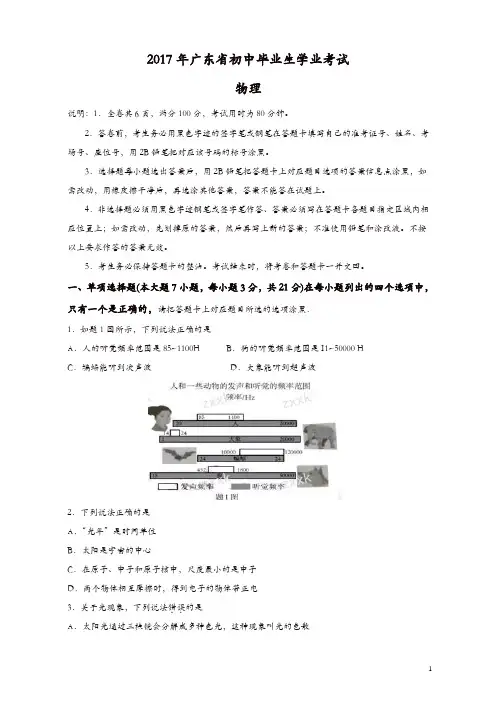

2017年广东省初中毕业生学业考试物理说明：1．全卷其6页，满分100分，考试用时为80分钟。
2．答卷前，考生务必用黑色字迹的签字笔或钢笔在答题卡填写自己的准考证号、姓名、考场号、座位号，用2B铅笔把对应该号码的标号涂黑。
3．选择题每小题选出答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑，如需改动，用橡皮擦干净后，再选涂其他答案，答案不能答在试题上。
4．非选择题必须用黑色字迹钢笔或签字笔作答、答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原的答案，然后再写上新的答案；不准使用铅笔和涂改液。
不按以上要求作答的答案无效。
5．考生务必保持答题卡的整沾。
考试结束时，将考卷和答题卡一并交回。
一、单项选择题(本大题7小题，每小题3分，共21分)在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑．1．如题1图所示，下列说法正确的是A．人的听觉频率范围是85~1100H B．狗的听觉频率范围是I1~50000 HC．蝙蝠能听到次声波D．大象能听到超声波2．下列说法正确的是A．“光年”是时间单位B．太阳是宇宙的中心C．在原子、中子和原子核中，尺度最小的是中子D．两个物体相互摩擦时，得到电子的物体带正电的是3．关于光现象，下列说法错误．．A．太阳光通过三棱镜会分解成多种色光，这种现象叫光的色散B ．影子是由于光的直线传播形成的C ．物体在平面镜中成正立、放大的实像D ．光从空气射入水中后传播速度会变小4．如题4图所示，小花想搬起一块石头，下列说法正确的是A ．若石头没有被搬动，以地面为参照物，它是静止的B ．若石头没被搬起，是因为石头受到的惯性力比较人C ．若石头被搬起，说明力可以改变石头惯性的大小D ．若石头没被搬起，此时石头受到的重力和石头对地面的压力是一对平衡力5．如题5图所示电路中，电电压为4.5V ，L 1、L 2是小灯泡，当开关S 闭合时，电压表的示数为1.5V ，忽略温度对灯丝电阻的影响，则A ．L 2两端的电压为1.5VB ．L 1两端的电压为1.5VC ．L 1与L 2的灯丝电阻之比为2：1D ．通过L 1与L 2的电流之比为1：26．妈妈与小明进行爬山比赛，他们选择的起点、路径和终点都相同，全程设为匀速运动，妈妈的体重是小明的2倍，妈妈所用的时间是小明的3倍，若妈妈克服重力做功为W 1、功率为P 1，小明克服自身重力做功为W 2、功率为P 2，则下列关系正确的是A ．W 1W 2=11B ．W 1W 2=23C ．P 1P 2=11D ．P 1P 2=237．将体积相同材料不同的甲乙丙三个实心小球，分别轻轻放入三个装满水的相同烧杯中，甲球下沉至杯底、乙球漂浮和丙球悬浮，如题7图所示，下列说法正确的是A．三个小球的质量大小关系是m甲>m乙>m丙B．三个小球受到的浮力大小关系是F甲=F乙<F丙C．三个烧杯中的水对烧杯底部的压强大小关系是p甲>p乙>p丙D．三个烧杯底部对桌面的压强大小关系是p′甲>p′乙>p′丙二、填空题(本大题7小题，每空1分，共21分)8．常见的物质是由极其微小的、原子构成的；炒菜时闻到香味，这一现象说明分子；通常液体分子之间的距离比气体的(选填“大”或“小”)。

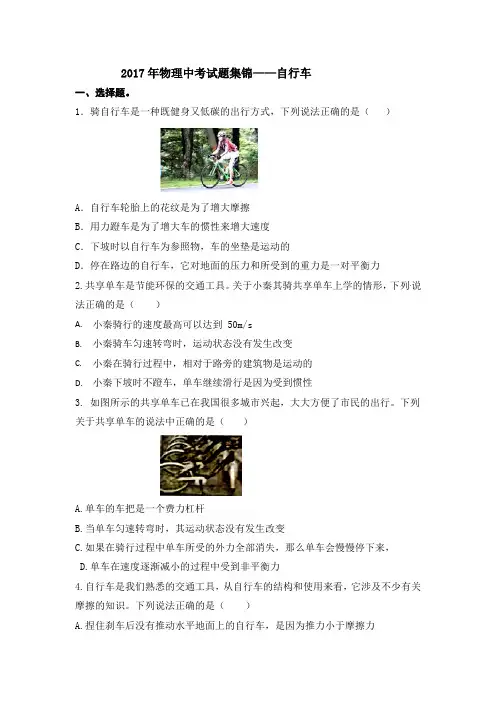

2017年物理中考试题集锦——自行车一、选择题。
1．骑自行车是一种既健身又低碳的出行方式，下列说法正确的是（）A．自行车轮胎上的花纹是为了增大摩擦B．用力蹬车是为了增大车的惯性来增大速度C．下坡时以自行车为参照物，车的坐垫是运动的D．停在路边的自行车，它对地面的压力和所受到的重力是一对平衡力2.共享单车是节能环保的交通工具。
关于小秦其骑共享单车上学的情形，下列说法正确的是（）A.小秦骑行的速度最高可以达到 50m/sB.小秦骑车匀速转弯时，运动状态没有发生改变C.小秦在骑行过程中，相对于路旁的建筑物是运动的D.小秦下坡时不蹬车，单车继续滑行是因为受到惯性3. 如图所示的共享单车已在我国很多城市兴起，大大方便了市民的出行。
下列关于共享单车的说法中正确的是（）A.单车的车把是一个费力杠杆B.当单车匀速转弯时，其运动状态没有发生改变C.如果在骑行过程中单车所受的外力全部消失，那么单车会慢慢停下来，D.单车在速度逐渐减小的过程中受到非平衡力4.自行车是我们熟悉的交通工具，从自行车的结构和使用来看，它涉及不少有关摩擦的知识。
下列说法正确的是（）A.捏住刹车后没有推动水平地面上的自行车，是因为推力小于摩擦力B.轮胎上制有花纹是通过改变接触面粗糙程度来减小摩擦的C.刹车时用力捏刹车把是通过增大压力来增大摩擦的D.在转轴上加润滑油是通过变滑动为滚动来减小摩擦的5．有一款自行车，座椅后连接的微型投影仪可以将转弯、停止等提示信号投射到骑行者的后背上，因其独特的安全设计和GPS导航功能备受人们的青睐．关于这款自行车，下列说法正确的是（）A．骑行者后背上所成的像是虚像B．投影仪的镜头到骑行者后背的距离大于镜头焦距的二倍C．从骑行者背后不同方向都能看见所成的像是因为光发生了镜面反射D．GPS导航所用的电磁波不能在真空中传播6．2017年5月16日，ofo共享单车2万辆投放鄂州，极大地便利了鄂州市民的出行。
使用者用手机扫车牌上的二维码，获取验证后自动开锁即可使用。
2017年物理最新中考题—欧姆定律篇（人教版17.2）一．选择题（共16小题）1．如图所示电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是（）A．B．C．D．2．如图所示电路中，电源电压保持不变．当开关S闭合，滑动变阻器的滑片P 向左移动时，下列说法正确的是（）A．电压表V1与电压表V2的示数之和保持不变B．电压表V1与电流表A的示数之比变大C．电流表A的示数变大，电压表V2的示数不变D．电流表A的示数变小，电压表V1的示数变小3．为了测出未知电阻R x的阻值，某同学利用阻值已知的电阻R0和一只电流表或电压表分别设计了如图所示的四种电路，其中可行的是（电源电压未知且不变）（）A．（2）（4）B．（2）（3）C．（1）（3）D．（3）（4）4．如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图象是（）A．B．C．D．5．如图所示，电源电压为3V且保持不变，滑动变阻器R标有“1A 15Ω”的字样．当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（）A．向左移动滑动变阻器的滑片P时灯泡变亮B．滑片P在最右端时通过干路中的电流是0.9AC．R接入电路的阻值变化范围是5Ω﹣15ΩD．电路总电阻的最大值为5Ω6．如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（）A．L2两端的电压为1.5VB．L1两端的电压为1.5VC．L1与L2的灯丝电阻之比为2：1D．通过L1与L2的电流之比为1：27．如图所示的电路中，R是滑动变阻器的滑片，滑动变阻器的滑片跟滑杆相连，滑杆可以绕固定点O转动，另一端固定着一个浮子，浮子随油面高低而升降，图中电压表的示数随油面降低而减小的是（）A．B．C．D．8．如图所示的电路中，电源两端电压恒定，将滑片置于滑动变阻器的中点，当开关S1闭合，S2断开时，电压表和电流表的示数分别为U1、I1；当开关S1、S2都闭合时，电压表和电流表的示数分别为U2、I2，则（）A．U1＞U2B．U1=U2C．I1＜I2D．I1＞I29．如图所示电路，电源电压不变，R0为定值电阻，R为滑动变阻器．闭合开关S，当滑片P从a点滑到b点过程中，电流表的示数从I a变为I b．下列各图中，能表示这一过程中电压表示数U与电流表示数I之间关系的是（）A． B． C．D．10．如图所示的电路中，电源电压保持不变，R1=10Ω．闭合开关S，移动滑动变阻器R2的滑片P到最右端b时，电流表的示数为0.6A；移动滑片P到最左端a 时，电流表的示数为0.2A．则电源电压和滑动变阻器的最大阻值分别为（）A．6V 20ΩB．12V 20Ω C．6V 10ΩD．12V 10Ω11．如图1所示，电源电压恒为6V，R为热敏电阻，其阻值随温度变化如图2所示，R0是阻值为10Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是（）A．图1中的R0有保护电路的作用B．温度升高时，电压表的示数会变小C．温度为40℃时，电流表的示数为0.2AD．温度降低时，电压表与电流表示数的比值变小12．如图所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小．闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图象是（）A．B．C．D．13．如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1，当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2，则下列关系式正确的是（）A．I2=I1、U2＜U1B．I2＞I1、U2=U1C．I2＞I1、U2＞U1D．I2＜I1、U2＜U1 14．如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向左移动时．下列判断正确的是（）A．电路的总功率不变B．电压表与电流表示数的比值不变C．电压表的示数变大D．电流表的示数变小15．为治理雾霾天气，环保部门加理了对PM2.5的监测．如图是某兴趣小组设计的监测PM2.5的四个电路图，其中R是气敏电阻，阻值随PM2.5 浓度增大而减小，R0是保护电阻．现要求PM2.5浓度越大，电表的示数就越大，则符合要求的电路图是（）A．B．C．D．16．如图所示是小成测量未知电阻R x的实验电路，电源两端电压不变，其中R0为阻值已知的定值电阻．当开关S、S1闭合，开关S2断开时，电流表示数为I1；当开关S、S2闭合，开关S1断开时，电流表示数为I2．则下列四个选项中，R x 的表达式正确的是（）A．R x=R0B．R x=C．R x=D．R x=二．填空题（共34小题）17．当一导体两端的电压为8V时，通过它的电流为0.5A，则这导体的电阻为Ω，当两端电压为0V时，则导体的电阻为Ω．18．图甲所示电路中，当闭合开关S后，两个电压表指针偏转角度相同，指针位置如图乙所示．电阻R2两端的电压为V，电阻R1、R2的阻值之比为．19．小强在测量某定值电阻的阻值时，将电流表在电路中，将电压表并联在该电阻两端；电流表和电压表的示数如图所示，则该电阻两端的电压是V．阻值是Ω20．在如图所示的电路中，R1=15Ω，R2=10Ω，闭合开关后电流表的示数为0.3A，则电源电压为V，通过R1的电流是A．21．如图所示电路，电源电压不变．闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化如图乙所示．则可判断电源电压是V，变阻器的最大阻值是Ω．22．导体A和B在同一温度时，通过两导体的电流与其两端电压的关系如图所示．则由图可知导体A的电阻为Ω；如果将A和B并联后接在电压为1.0V 的电源两端，则通过A和B的总电流为A．23．如图所示电路，电源电压恒定，R1=20Ω，R2=l0Ω，当S l闭合，S2、S3断开时，电流表的示数为0.6A，电源电压为V；当S2闭合，S1、S3断开时，电流表示数为A；当S1、S3闭合，S2断开时，电流表示数为A．24．如图所示，电源电压不变，开关S闭合后，电压表V1的示数为4V，电压表V2的示数为6V，电流表A的示数为1A，若将R2与R3互换位置后，发现三表示数均不变，则电源电压为V，电阻R2的阻值是Ω．25．一定值电阻两端电压为3V时，通过的电流为0.2A，则该定值电阻的阻值为Ω，当两端电压为0时，该定值电阻的阻值为Ω．26．如图，电源电压5V，R1=5Ω，R2=10Ω，当闭合开关后，两电表有示数且保持稳定，则甲电表的示数为，乙电表的示数为．27．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2：5，此时灯L1、L2的电阻之比是，电流之比是．28．如图所示的电路中，电源电压恒定，灯丝的电阻R L不随温度变化，开关S1闭合，电流表的示数为I1，再闭合开关S2，小灯泡的亮度（填“变亮”、“变暗”或“不变”），电流表的示数为I2，若I1：I2=2：3，则R L：R=．29．如图是安装了漏电保护器的家庭电路．当漏电保护器检测到通过图中A、B 两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用．当家电维修人员在图中C处不慎触电时，漏电保护器填（“会”或“不会”）切断电路．若人体电阻为10kΩ，触电时通过人体的电流为μA．30．压力传感器的原理图如图所示，其中M、N均为绝缘材料，MN间有可收缩的导线，弹簧上端和滑动变阻器R2的滑片P固定在一起，电源电压10V，R1=8Ω，R2的阻值变化范围为0﹣10Ω，闭合开关S，压力F与R2的变化量成正比，F=1N 时，R2为2Ω，此时电流表示数是A；当电流表的示数为I时，F=N （写出关于I的数学表达式）31．如图所示，是一种自动测定油箱内油面高度的装置，其中，油量表是用表改装的；当油箱中的油面下降时，R的电阻值将，油量表的示数将．（选填“增大”、“减小”或“不变”）32．在相距10km的甲、乙两地之间有两条输电线，已知每条输电线的电阻是100Ω．现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测，当电压表的示数为2.0V时，电流表示数为80mA，则短路位置距离甲km．33．如图所示，定值电阻R1=5Ω，定值电阻R2=10Ω，当开关S、S1均闭合时，两电压表示数之比U1：U2=．若将图中电压表V1、V2换成电流表A1、A2，开关S闭合，S1断开时，两电流表示数之比I1：I2=．34．如图所示，电源电压恒为12V，闭合开关后，电压表示数为8V，则两电阻阻值的比值R1：R2=．35．如图所示，闭合开关S，两电流表示数之比5：3，则R1与R2两端的电压之比U1：U2=．电阻之比R1：R2=．36．某段金属导体两端电压为4V时，通过的电流是0.2A；当该导体两端电压为12V时，通过该导体的电流为A；当该导体两端电压降为0时，电阻为Ω．37．如图所示为一种人体秤的工作原理示意图，电源电压恒定不变．体重显示表是由电流表改装而成，定值电阻R0起保护电路作用，其电阻值为20Ω．在人体秤上不施加力时滑片P在电阻R的最上端，施加的力最大时滑片P移至电阻R的最下端．该人体秤测量范围0～100kg，电路中电流变化范围0.1～0.6A，则电源电压为V，滑动变阻器的最大值为Ω．38．如图所示，把一个未知电阻R x与一个阻值为10Ω的电阻R串联接到某恒稳电源上后，闭合开关S，电流表的示数为0.3A；断开开关S，将10Ω电阻换成20Ω后再闭合开关，这时电流表的示数变为0.2A，则未知电阻R x的值是Ω，电源电压为V．39．如图是甲、乙两导体的电流与电压关系图象，由图可得乙的电阻是Ω，若把甲、乙两电阻串联在电路中，加在甲、乙两电阻上的电压之比U甲：U乙=．40．如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P 自右向左移动的过程中，电压表示数将，电流表示数将（均选填“变大”、“不变”或“变小”）．41．如图甲所示，电源电压和灯泡电阻保持不变，闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I﹣U关系如图乙所示，则小灯泡的电阻值为Ω，电源电压是V．42．如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器．闭合开关S后，在移动滑片P的过程中，电流表的示数I与R的阻值关系如图乙所示，电压表的示数U与R的阻值关系如图丙所示，则R0的阻值为Ω，电源电压为V．43．电阻甲与电阻乙串联在电路中，它们的电流和电压关系如图所示．当电路中电流为0.2A时，电阻乙的阻值为10Ω；当电路中的电流为0.5A时，电阻甲的阻值为Ω，电路的总电阻为Ω．44．巨磁电阻（GMR）效应是指某些材料的电阻在磁场中急剧减小的现象．如图是巨磁电阻特性原理示意图，GMR是巨磁电阻，电源电压恒定，当开关S1、S2都闭合时，滑动变阻器滑片P向左滑动时，电流表示数将（“变大”、“变小”或“不变”），指示灯的亮度将（“变亮”、“变暗”或“不变”）．45．如图所示，电源电压不变，R1=2Ω，R2=3Ω，R3=4Ω．只闭合S，电流表A1、A2示数之比为，电压表V1、V2示数之比为．再闭合S1、S2，电流表A1、A2示数之比为，电压表V1、V2示数之比为．46．如图所示电路，电源电压一定，电阻R1的阻值为R2的2倍，当开关S1、S2都闭合时，电流表A1的示数为I1，电流表A2的示数为5I1，当开关S1、S2都断开时，电流表A1的示数I1′，则I1与I1′之比为．47．如图所示电路，滑动变阻器的滑片位于中点，闭合开关，滑片向左移动时，灯泡的亮度将（选填“变亮”、“变暗”或“不变”）．电流表A1的示数将，电压表示数与电流表A2示数的比值将（以上两空选填“变大”、“变小”或“不变”）．48．如图甲所示，已知电源电压为10V，将滑动变阻器滑片P移到最左端，闭合开关S，灯泡发光，电流表示数为0.35A，电压表示数如图乙所示，则此时滑动变阻器接入电路的电阻是Ω，当滑片P向右移动的过程中灯泡亮度（选填“变亮”、“不变”或“变暗”）．49．如图电路，电源电压不变，R1为定值电阻．闭合开关S，将滑动变阻器R2的滑片P从最右端移动到最左端的过程中，电压表和电流表的示数变化情况如乙图所示，滑动变阻器R2的最大阻值是Ω；滑动变阻器的滑片P在中点时，电流表的示数为A．50．如图所示电路中，电源电压恒定，滑动变阻器R2的滑片滑到a端时，电阻R1消耗的功率为7.2W；滑到b端时，电阻R1消耗的功率为0.8W，此时电压表示数为4V．则电源电压为V，滑片在b端时电流表的示数为A．参考答案与试题解析一．选择题（共16小题）1．D2．C．3．A．4．B．5．D6．B．7．D．8．C．9．B10．A．11．D．12．C．13．C．14．D．15．B．16．D．二．填空题（共34小题）17．当一导体两端的电压为8V时，通过它的电流为0.5A，则这导体的电阻为16Ω，当两端电压为0V时，则导体的电阻为16Ω．18．图甲所示电路中，当闭合开关S后，两个电压表指针偏转角度相同，指针位置如图乙所示．电阻R2两端的电压为 1.6V，电阻R1、R2的阻值之比为4：1．19．小强在测量某定值电阻的阻值时，将电流表串联在电路中，将电压表并联在该电阻两端；电流表和电压表的示数如图所示，则该电阻两端的电压是 2.4 V．阻值是7.5Ω20．在如图所示的电路中，R1=15Ω，R2=10Ω，闭合开关后电流表的示数为0.3A，则电源电压为3V，通过R1的电流是0.2A．21．如图所示电路，电源电压不变．闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化如图乙所示．则可判断电源电压是12V，变阻器的最大阻值是16Ω．22．导体A和B在同一温度时，通过两导体的电流与其两端电压的关系如图所示．则由图可知导体A的电阻为5Ω；如果将A和B并联后接在电压为1.0V 的电源两端，则通过A和B的总电流为0.3A．23．如图所示电路，电源电压恒定，R1=20Ω，R2=l0Ω，当S l闭合，S2、S3断开时，电流表的示数为0.6A，电源电压为6V；当S2闭合，S1、S3断开时，电流表示数为0.2A；当S1、S3闭合，S2断开时，电流表示数为0.9A．24．如图所示，电源电压不变，开关S闭合后，电压表V1的示数为4V，电压表V2的示数为6V，电流表A的示数为1A，若将R2与R3互换位置后，发现三表示数均不变，则电源电压为7V，电阻R2的阻值是3Ω．25．一定值电阻两端电压为3V时，通过的电流为0.2A，则该定值电阻的阻值为15Ω，当两端电压为0时，该定值电阻的阻值为15Ω．26．如图，电源电压5V，R1=5Ω，R2=10Ω，当闭合开关后，两电表有示数且保持稳定，则甲电表的示数为1A，乙电表的示数为5V．27．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2：5，此时灯L1、L2的电阻之比是3：2，电流之比是1：1．28．如图所示的电路中，电源电压恒定，灯丝的电阻R L不随温度变化，开关S1闭合，电流表的示数为I1，再闭合开关S2，小灯泡的亮度不变（填“变亮”、“变暗”或“不变”），电流表的示数为I2，若I1：I2=2：3，则R L：R=．29．如图是安装了漏电保护器的家庭电路．当漏电保护器检测到通过图中A、B 两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用．当家电维修人员在图中C处不慎触电时，漏电保护器会填（“会”或“不会”）切断电路．若人体电阻为10kΩ，触电时通过人体的电流为 2.2×104μA．30．压力传感器的原理图如图所示，其中M、N均为绝缘材料，MN间有可收缩的导线，弹簧上端和滑动变阻器R2的滑片P固定在一起，电源电压10V，R1=8Ω，R2的阻值变化范围为0﹣10Ω，闭合开关S，压力F与R2的变化量成正比，F=1N 时，R2为2Ω，此时电流表示数是1A；当电流表的示数为I时，F=﹣4N （写出关于I的数学表达式）31．如图所示，是一种自动测定油箱内油面高度的装置，其中，油量表是用电压表改装的；当油箱中的油面下降时，R的电阻值将减小，油量表的示数将减小．（选填“增大”、“减小”或“不变”）32．在相距10km的甲、乙两地之间有两条输电线，已知每条输电线的电阻是100Ω．现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测，当电压表的示数为2.0V时，电流表示数为80mA，则短路位置距离甲 1.25km．33．如图所示，定值电阻R1=5Ω，定值电阻R2=10Ω，当开关S、S1均闭合时，两电压表示数之比U1：U2=1：2．若将图中电压表V1、V2换成电流表A1、A2，开关S闭合，S1断开时，两电流表示数之比I1：I2=1：2．34．如图所示，电源电压恒为12V，闭合开关后，电压表示数为8V，则两电阻阻值的比值R1：R2=1：2．35．如图所示，闭合开关S，两电流表示数之比5：3，则R1与R2两端的电压之比U1：U2=1：1．电阻之比R1：R2=3：2．36．某段金属导体两端电压为4V时，通过的电流是0.2A；当该导体两端电压为12V时，通过该导体的电流为0.6A；当该导体两端电压降为0时，电阻为20Ω．37．如图所示为一种人体秤的工作原理示意图，电源电压恒定不变．体重显示表是由电流表改装而成，定值电阻R0起保护电路作用，其电阻值为20Ω．在人体秤上不施加力时滑片P在电阻R的最上端，施加的力最大时滑片P移至电阻R的最下端．该人体秤测量范围0～100kg，电路中电流变化范围0.1～0.6A，则电源电压为12V，滑动变阻器的最大值为100Ω．38．如图所示，把一个未知电阻R x与一个阻值为10Ω的电阻R串联接到某恒稳电源上后，闭合开关S，电流表的示数为0.3A；断开开关S，将10Ω电阻换成20Ω后再闭合开关，这时电流表的示数变为0.2A，则未知电阻R x的值是10Ω，电源电压为6V．39．如图是甲、乙两导体的电流与电压关系图象，由图可得乙的电阻是20Ω，若把甲、乙两电阻串联在电路中，加在甲、乙两电阻上的电压之比U甲：U乙=1：2．40．如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P 自右向左移动的过程中，电压表示数将变大，电流表示数将不变（均选填“变大”、“不变”或“变小”）．41．如图甲所示，电源电压和灯泡电阻保持不变，闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I﹣U关系如图乙所示，则小灯泡的电阻值为6Ω，电源电压是12V．42．如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器．闭合开关S后，在移动滑片P的过程中，电流表的示数I与R的阻值关系如图乙所示，电压表的示数U与R的阻值关系如图丙所示，则R0的阻值为10Ω，电源电压为12V．43．电阻甲与电阻乙串联在电路中，它们的电流和电压关系如图所示．当电路中电流为0.2A时，电阻乙的阻值为10Ω；当电路中的电流为0.5A时，电阻甲的阻值为5Ω，电路的总电阻为10Ω．44．巨磁电阻（GMR）效应是指某些材料的电阻在磁场中急剧减小的现象．如图是巨磁电阻特性原理示意图，GMR是巨磁电阻，电源电压恒定，当开关S1、S2都闭合时，滑动变阻器滑片P向左滑动时，电流表示数将变大（“变大”、“变小”或“不变”），指示灯的亮度将变亮（“变亮”、“变暗”或“不变”）．45．如图所示，电源电压不变，R1=2Ω，R2=3Ω，R3=4Ω．只闭合S，电流表A1、A2示数之比为1：1，电压表V1、V2示数之比为1：3．再闭合S1、S2，电流表A1、A2示数之比为3：5，电压表V1、V2示数之比为1：1．46．如图所示电路，电源电压一定，电阻R1的阻值为R2的2倍，当开关S1、S2都闭合时，电流表A1的示数为I1，电流表A2的示数为5I1，当开关S1、S2都断开时，电流表A1的示数I1′，则I1与I1′之比为11：6．47．如图所示电路，滑动变阻器的滑片位于中点，闭合开关，滑片向左移动时，灯泡的亮度将不变（选填“变亮”、“变暗”或“不变”）．电流表A1的示数将不变，电压表示数与电流表A2示数的比值将变大（以上两空选填“变大”、“变小”或“不变”）．48．如图甲所示，已知电源电压为10V，将滑动变阻器滑片P移到最左端，闭合开关S，灯泡发光，电流表示数为0.35A，电压表示数如图乙所示，则此时滑动变阻器接入电路的电阻是20Ω，当滑片P向右移动的过程中灯泡亮度不变（选填“变亮”、“不变”或“变暗”）．49．如图电路，电源电压不变，R1为定值电阻．闭合开关S，将滑动变阻器R2的滑片P从最右端移动到最左端的过程中，电压表和电流表的示数变化情况如乙图所示，滑动变阻器R2的最大阻值是20Ω；滑动变阻器的滑片P在中点时，电流表的示数为0.3A．50．如图所示电路中，电源电压恒定，滑动变阻器R2的滑片滑到a端时，电阻R1消耗的功率为7.2W；滑到b端时，电阻R1消耗的功率为0.8W，此时电压表示数为4V．则电源电压为6V，滑片在b端时电流表的示数为0.4A．。
2017年山西省中考物理试卷一、选择题：本大题共10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一个是符合题目要求的．1．下列数据是小明对教室中相关物理量的估测，其中最接近实际的是（）A．室温约48℃B．一张理综答题卡的质量约500gC．门的高度约为4mD．一盏日光灯的额定功率约40W2．位于我省永济市普救寺中的莺莺塔如图所示，它是我国现有的四大回音建筑之一．若游人在塔附近的一定位置以两石相击，便可听到“呱、呱”的回声，类似青蛙鸣叫，并且声音也变得格外响亮．关于此现象，下列说法正确的是（）A．“以两石相击”主要是空气振动发声B．“类似青蛙鸣叫”是指音色相近C．“变得格外响亮”是指音调变高D．“呱、呱”的回声一定是噪声3．夏天，小明从冰箱冷冻室中取出几个冰块，放入盛有常温矿泉水的杯中，过一会儿，他用吸管搅动冰块，发现这几个冰块“粘到一起了”，如图所示，其主要成因是（）A．水的比热容较大B．水的凝固C．水分子在做无规则运动 D．水的汽化4．下列四种情景中，属于光的反射现象的是（）A．墙上的“手影”B．错位的“钢笔”C．镜中的“我”D．变大的“字”5．关于家庭电路和安全用电，下列说法正确的是（）A．所有家用电器的外壳都需要接地B．家庭电路中各个用电器都是串联的C．使用试电笔判断哪条导线是火线时，手要按住笔尾金属体D．若空气开关“跳闸”，一定是电路中出现了短路6．小明做“探究凸透镜成像的规律”实验时，在光屏上得到烛焰清晰的缩小的像，然后他把燃烧的蜡烛和光屏互换位置，这时光屏上能看到（）A．倒立、放大的像B．倒立、缩小的像C．正立、放大的像D．正立、缩小的像7．下列工具属于省力杠杆的是（）A．瓶盖起子B．笤帚C．筷子D．船桨8．小明在一块有机玻璃板上安装了一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后轻敲玻璃板，铁屑的排列如图所示．下列说法正确的是（）A．图中P、Q两点相比，P点处的磁场较强B．若只改变螺线管中的电流方向，P、Q两点处的磁场会减弱C．若只改变螺线管中的电流方向，P、Q两点处的磁场方向会改变D．若只增大螺线管中的电流，P、Q两点处的磁场方向会改变9．俗话说“瓜浮李沉”，意思是西瓜投入水中会漂浮，李子投入水中会下沉．对此现象，下列说法正确的是（）A．西瓜的密度比李子的密度大B．西瓜漂浮时所受浮力大于重力C．李子下沉过程中所受水的压强不变D．李子浸没后，下沉过程所受浮力大小不变10．酒驾易造成交通事故，利用酒精测试仪可以检测司机是否酒驾，其电路原理如图甲所示．R1为“气敏传感器”，它的电阻值与它接触到的酒精气体浓度的关系如图乙所示，R2为定值电阻，阻值为60Ω，电源电压恒为12V．若酒精气体浓度≥A．被检者的酒精气体浓度越高，电流表示数越小C．电压表示数为3V时，R2二、填空题：本大题共4小题，每小题2分，共20分）.11．1825年瑞士物理学家科拉顿将一根直导线平行地放在小磁针的上方，然后与另一个房间的螺旋线圈组成闭合电路，如图所示，他把一根条形磁铁插入螺旋线圈内，再跑到另一个房间内观察小磁针是否偏转，进行多次实验他都没有发现小磁针偏转．科拉顿、法拉第等物理学家相继进行了上述试验，是为了探究；在实验中，科拉顿用到了1820年丹麦物理学家发现“电流的周围存在着磁场”的实验装置．12．小明给妈妈的透明茶壶添水后，放在桌子上，如图所示，妈妈看到后问：“怎么才加了半壶水？”小明说：“我担心再多加一点，水就从细细的壶嘴溢出来了．”妈妈说：“你试试加点水看看．”于是小明反复加了几次水后明白了：茶壶的壶嘴和壶身组成，壶嘴和壶身中的水面具有的特点，所以不必担心再加少许水会溢出来．13．如图所示，是光线经过平面镜反射后的光路图，请你在图中适当的位置画出平面镜，并标出反射角的度数．14．踢足球是青少年喜爱的一项体育运动．如图所示是向斜上方飞出的足球，不考虑空气阻力，请你画出足球所受力的示意图．三、阅读与简答：本大题共1个小题，每空1分，简答4分，共8分15．请你阅读下面的短文，回答问题．“宇宙级快递小哥”出发了2017年4月20日19时41分35秒，搭载“天舟一号”货运飞船的“长征七号”运载火箭（图1），在我国海南文昌航天发射场点火发射．飞船按计划抵达预定轨道，“长征七号”运载火箭发射取得圆满成功．“天舟一号”是我国首个货运飞船，4月22日12时23分，“天舟一号”货运飞船和“天舟二号”空间实验室在太空完成首次交会对接．“长征七号”运载火箭上还安装了“箭载摄像机”，火箭上升时可拍到摄像机镜头下方箭体周围的实况…（1）“长征七号”火箭加速上升时受到的力是（选填“平衡力”或“非平衡力”），所搭载的“天舟一号”货运飞船在此上升过程中的机械能（选填“增大”、“减小”或“不变”）．（2）如图2所示是“箭载摄像机”在火箭上升时拍得的一幅图片，这是光线通过镜头时发生了光的（选填“反射”或“折射”）后在感光元件上所成的像；摄像机在高温环境下工作，镜头用耐高温的二氧化硅（SiO2）晶体制成，这是因为二氧化硅晶体具有较高的．（3）小明观看火箭发射时的电视直播，看到捆绑在箭体上的助推火箭的燃料耗尽立即与箭体分离，之后又上升了一段距离才下坠而远离箭体．请你用所学的物理知识解释为什么助推火箭离开箭体后上升了一段距离才下坠．．四、实验与探究（本大题共5个小题，共26分）16．小明“探究水沸腾时温度变化的特点”的实验装置如图甲所示．℃．停止加热，小明发现水不能继续沸腾，说明水在沸腾过程中不断．（2）结合甲、乙两图，请你对本实验提出一条改进建议：，改进后的好处是．（写出一条即可）17．小明家乡种植的杏树今年获得了丰收，他想利用托盘天平和量筒测量一颗新鲜杏的密度，进行了下列操作：（1）先把天平放在水平台上，然后将游码移至标尺左端的零刻度线处，为使天平横梁平衡，他应调节横梁右端的；（2）将鲜杏放在调好的天平左盘，天平平衡时右盘中的砝码和游码位置如图甲所示，则鲜杏的质量为g；（3）为了能将鲜杏放入量筒，小明选取了容积为200mL的量筒，他先往量筒中加入适量的水，记下此时水的体积．如图乙所示；再将这个鲜杏放入量筒，再次记录读数，请你帮他计算鲜杏的密度为kg/m3；（4）小明继续实验时不小心将量筒碰倒摔碎了，他又选取了小烧杯、溢水杯、容积为50mL的量筒测量鲜杏的体积，他的做法如下，请你将下列步骤补充完整．a．先将溢水杯中盛满水，再将鲜杏轻轻放入溢水杯中，让溢出的水流入小烧杯中；b．；c．记录此时量筒中水的体积．你认为小明按上述做法所测出鲜杏的密度比真实值（选填“偏大”或“偏小”），其原因是．（1）实验电路如图甲所示，但电路连接不完整，请你用笔画线代替导线，完成电路．（2）小明将电路连好后，闭合开关，发现小灯泡发光很微弱，电流表、电压表均有示数，左右移动滑动变阻器的滑片P，小灯泡亮度和两表示数均不变，其原因可能是．（3）改正电路后，小明同学调节滑动变阻器观察到电压表示数为2V，为使小灯泡两端电压达到额定电压，应将滑动变阻器的滑片P向（选填“左”或“右”）调节．当小灯泡正常发光时，电流表示数如乙所示，该小灯泡的额定电功率为W．（4）小明依次测出了六组实验数据，如表所示．请你根据表中数据在图丙所示的坐标纸上作出小灯泡的I﹣U图象．电压U/V电流I/A电功率P/W亮度变化暗→亮（5）通过计算分析以上数据，你还有什么新的发现：．（写出一条即可）19．小明和同学打乒乓球时，注意到乒乓球台上的球不小心就会滚到台下，落地点时时远时近．小明思考：若运动着的小球从桌上滚落后，小球的落地点到桌子的水平距离可能与哪些因素有关呢？他的猜想如下：猜想一：小球的落地点到球台的水平距离s可能与小球离开桌面的速度大小有关；猜想二：小球的落地点到球台的水平距离s可能与桌子的高度H有关．然后，小明选取了钢球并用高度可调的桌子与斜面组成如图所示的装置，并进行了实验，得到了部分数据如表．次数小球高度h/m 落地点到桌子的水平距离s/m123（1）在实验中让钢球从桌上的斜面不同高度由静止滚下，其目的是：．（2）分析表中数据你可得到的结论是：．20．通过阅读，小明知道了1791年意大利物理学家伏特发明了最早的电池﹣﹣伏打电池．在老师的帮助下，小明自制了一个如图所示的伏打电池，但是不能确定哪个金属片是正极．请你帮他设计实验并进行判断．（1）写出你选用的实验仪器：．（2）简述操作方法、实验现象和结论：．五、分析与计算。

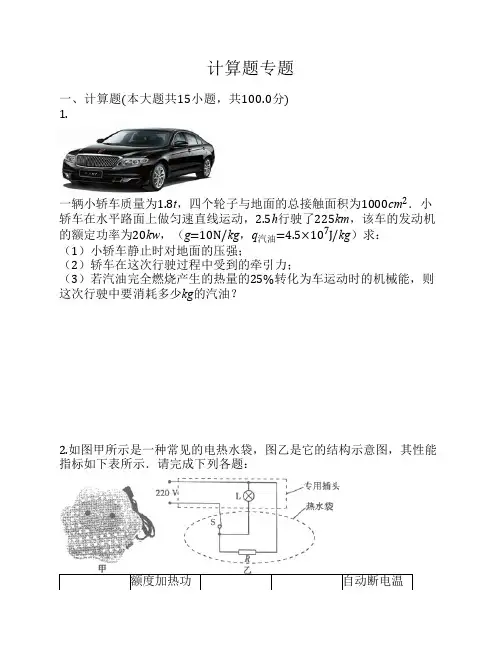

计算题专题一、计算题(本大题共15小题，共100.0分)1.一辆小轿车质量为1.8t，四个轮子与地面的总接触面积为1000cm2．小轿车在水平路面上做匀速直线运动，2.5h行驶了225km，该车的发动机的额定功率为20kw，（g=10N/kg，q汽油=4.5×107J/kg）求：（1）小轿车静止时对地面的压强；（2）轿车在这次行驶过程中受到的牵引力；（3）若汽油完全燃烧产生的热量的25%转化为车运动时的机械能，则这次行驶中要消耗多少kg的汽油？2.如图甲所示是一种常见的电热水袋，图乙是它的结构示意图，其性能指标如下表所示．请完成下列各题：额度加热功自动断电温额定电压率指示灯功率袋内充水度220V500W≤0.2W1L65℃（2）给它通电，当达到断电温度时，水共吸收了2.1×105J的热量，袋内水的初温是多少？（3）电热水袋此次在额定电压下通电10分钟指示灯熄灭，则电热水袋的发热效率是多少？3.如图所示，是测量滑轮组机械效率的实验装置．（1）用弹簧测力计竖直向上缓慢拉动重为5N的钩码，由图示可知拉力大小为 ______ N，将弹簧测力计向上移动12cm，则钩码上升的高度为______ cm，该滑轮组的机械效率是 ______ （结果保留到0.1%）．（2）提高机械效率的主要办法是改进结构，使它更轻巧．若如图装置中动滑轮的重为G1，用它提升一重物，滑轮组的机械效率为75%；改用一个轻质材料制作的重为G2的动滑轮后，再提升同一重物，滑轮组的机械效率提高到了90%，则G2与G1之比为 ______ （不计绳重及各处的摩擦）．4.某物理兴趣小组设计了探测湖底未知属性的矿石密度的装置，其部分结构如图甲所示．电源电压为6V，R0为定值电阻，滑动变阻器R的阻值随弹簧的拉力F变化关系如图乙，T为容器的阀门．某次探测时，水下机器人潜入100m深的湖底取出矿石样品M．返回实验室后，将矿石样品M悬挂于P点放入容器中，保持静止状态．打开阀门T，随着水缓慢注入容器，电压表示数U随容器中水的深度h变化关系如图丙中的实线所示．在电压表示数从2V变为4V的过程中，电流表示数变化值为0.2A（弹簧电阻忽略不计，矿石M不吸水，湖水密度与水相同，g=10N/kg）．求：（1）水下机器人在100m深的湖底取样时受到水的压强为多少？（2）定值电阻R0的阻值是多少？（3）矿石M的密度是多少kg/m3？5.L1正常发光时的电是？灯L1标有“12V 9.6W”的字样，L2上只看清12V字样，得两灯电流与电压关如图，：路中只有L1、2两灯串联，使L正常工时，电路的总功是多少？6.如图是某学校食堂电水壶的和电路图，为加热．控开处于闭合状态，加热器加热当水腾后，会自断开进保态．气压为1标准大，加热器电阻值不变．[c水=.2×03J/（k℃]则：额电压22V额定率400W水壶装质量0kg频率0H z电水作时，其加热电阻的阻值是多大？当电水壶处于保状态时，通过加热的电流是1A，阻R0电功是？7.如图甲所示电路，电源电压为3V，R1为定值电阻，R2为滑动变阻器，当开关S1、S2都闭合后，电流表的示数为0.6A．（1）求电阻R1的阻值；（2）当S1闭合，S2断开时，将滑片P移到中点，电流表的示数如图乙所示，求电阻R2的最大阻值；（3）当S1闭合，S2断开时，将滑片P从a端移至b端，求电路消耗的总功率的变化量．8.如图所示，L是“12V 36W”的灯泡，R1是阻值为30Ω的定值电阻，R2是最大阻值为20Ω的滑动变阻器，电源电压和灯泡电阻均不变，求：（1）灯泡的阻值；（2）开关S、S1均闭合，滑片P移到最左端时，灯泡恰好正常发光，求此时通过R1的电流；（3）闭合开关S，断开开关S1，求在滑片P移到最右端，电路消耗的总功率及通电1min灯泡消耗的电能．9.如图所示，电路中定值电阻R1=20Ω，R2为滑动变阻器，电源电压保持不为，当滑片在a端时，电流表示数为0.3A，滑片在b端时电压表示数为4V．求：（1）电源电压；（2）滑动变阻器R2的最大阻值；（3）R1的电小电功率．10.图甲是一种新型家用电器-电压力锅，图乙是某型号电压力锅工作电路简图，表中数据是其部分参数．其中R是主加热器，R0是保压加热器．接通电路后，开关S自动与触点a、b接通，开始加热．当锅内温度达到105℃．开关S自动与a、b断开，开始保压，此时锅内水温不变，且未沸腾．现将5kg初温为25℃的水加入电压锅中，接通电路使其正常运行30min，热量损耗不计，已知水的比热容为4.2×103J/kg•℃）．求额定电压（V）220主加热噐额定功率（W）880保压加热器额定功率（W）120保压温度（℃）105最大盛水量（kg）6（1）电压力锅加热状态时主加热噐R的电阻（2）电压力锅多少min后开始保压？（3）电压力锅在此30min内保压时所消耗的电能．11.如图甲所示的电路中，电阻R1的阻值为20Ω，R2为滑动变阻器，其规格能够满足电路要求．电流表A、A1的表盘均如图乙所示，电源电压为12V，且保持不变．闭合开关S，在保持电路元件正常使用的情况下，求：（1）电流表A1的示数；（2）电路中的最大电功率为多少？此时通过R2的电流I2是多少？（3）若R2为一个规格为“30Ω 2A”的滑动变阻器，电流表A的示数变化的最大值△I是多少？（4）联系家庭电路，并结合以上计算结果，类比说一说对合理使用家用电器的启示．12.如图所示，一个底面积为2m2的圆柱状容器，装有适量的水．现将一个底面积为0.5m2、体枳为5m3的物体A放入其中，物体A漂浮于水面上．当再给A物体施加一个竖直向下的大小不变的力F以后，A物体最终恰好浸没于水中静止，此时容器底部受到的压强增大了1×104P a．则：（1）A物体浸没水中静止时容器底部所受到的压力增大了多少？（2）A浸没于水中时受到的浮力为多少？（3）A物体受到的重力为多少？（g=10N/kg）（4）从A物体漂浮水面到浸没水中静止过程中力F做了多少功？13.我国自主研制的第三代常规动力潜艇（如图所示），它具备选进的通讯设备、武器系统、导航系统、水声对抗、隐蔽性强，噪声低、安全可靠等优异性能，主要技术参数如表：排水量水上2250吨，水下3000吨最大潜深度300m最航速水上30km/h，水下36km/h最大输出功率（水下）3000k W求：（海水的密度近似为1.0×103kg/m3，g=10N/kg）（1）因训练任务需要潜艇在水上航行，此时露出水面的体积为多大？（2）潜艇下潜到200m深处时，潜艇上一个面积是400cm2的观察窗口受到海水的压力为多大？（3）潜艇在水下执行巡航任务，以最大航速匀速行驶5h的路程为多少？若潜艇发动机以最大输出功率工作时螺旋桨推进器效率为80%，潜艇以最大航行驶时受到水的平均阻力f为多大？14.按照规定，我国载货车辆的轮胎对地面的压强应控制在7×105P a以内．某型号货车部分参数如表所示．王师傅在执行一次运输任务时，开着装满沙子的货车在一段平直的公路上匀速行驶15km．（g取10N/kg，沙子的密度为2.4×103kg/m3，燃油的热值为4.5×107J/kg）自重6×104N车轮个数10每个轮胎触地面积3×10-2m2车厢容积10m3（1）通过计算判断该货车是否超载？（2）货车在这段公路上行驶时所受阻力为车总重的0.02倍，这段时间内货车牵引力所做的功是多少？（3）货车在这一过程中消耗燃油4kg，其热机效率是多少？15.某品牌太阳能汽车如图甲，通过安装在车顶和前端的电池板收集太阳能；玻璃采用防太阳辐射的层压玻璃制作而成，车身轻便灵活．（1）若该车身的材料要求强度高且轻便，则表中最理想的材料是 ______；材料锰钢铝合金钛合金碳纤维性能（强度）强较弱较强强密度/kg•m-17.9×103 3.0×103 4.5×103 1.6×103（2）若该车质量是400千克，车上载有人和物品质量共为100千克，车轮与地面的总接触面积为2.0×10-2米2，该汽车对水平地面的压强为多少？（3）若该汽车以最大输出功率P为800瓦在水平路面上作匀速直线运动，一段时间后再将功率减小到P1，并保持此功率做匀速直线运动．上述运动过程的速度-时间图象如图乙，设运动过程中汽车所受阻力不变，则汽车受到的阻力是 ______ 牛，P1为多少？。

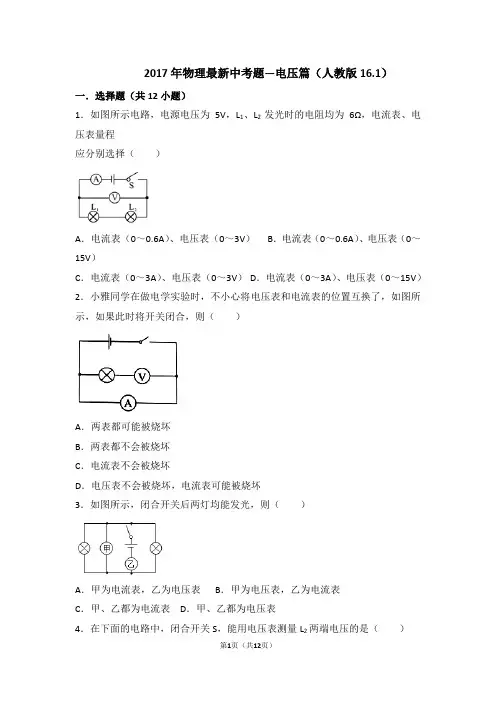

2017年物理最新中考题—电压篇（人教版16.1）一．选择题（共12小题）1．如图所示电路，电源电压为5V，L1、L2发光时的电阻均为6Ω，电流表、电压表量程应分别选择（）A．电流表（0～0.6A）、电压表（0～3V）B．电流表（0～0.6A）、电压表（0～15V）C．电流表（0～3A）、电压表（0～3V） D．电流表（0～3A）、电压表（0～15V）2．小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（）A．两表都可能被烧坏B．两表都不会被烧坏C．电流表不会被烧坏D．电压表不会被烧坏，电流表可能被烧坏3．如图所示，闭合开关后两灯均能发光，则（）A．甲为电流表，乙为电压表B．甲为电压表，乙为电流表C．甲、乙都为电流表D．甲、乙都为电压表4．在下面的电路中，闭合开关S，能用电压表测量L2两端电压的是（）A． B． C．D．5．如图所示，闭合开关后两灯均能发光，则（）A．甲为电流表，乙为电压表B．甲为电压表，乙为电流表C．甲、乙都为电流表D．甲、乙都为电压表6．在如图所示的电路图中，能用电压表正确测出灯L1两端电压的是（）A．B．C．D．7．下列常见的物理量，最接近实际的是（）A．我国家庭电路的电压为380VB．对人体安全的电压是36VC．一节5号新干电池的电压是1.5VD．家用照明灯正常工作电流约为2A8．在如图所示的电路中，电压表测量的是（）A．灯L1两端的电压B．灯L2两端的电压C．电源两端的电压 D．开关S两端的电压9．如图所示，当开关S闭合后，电压表测出的电压是（）A．灯L1两端的电压B．电源电压C．灯L2两端的电压D．灯L1和L2两端的总电压10．如图所示电路，甲、乙是两只电表，闭合开关S后，两灯泡串联，则下列说法中正确的是（）A．甲是电流表，乙是电压表B．甲、乙都是电压表C．甲是电压表，乙是电流表D．甲、乙都是电流表11．在图所示电路中，闭合电键后电压表测灯L1两端电压的是（）A．B．C．D．12．如图所示，甲、乙为电压表或电流表，电路连接没有错误，闭合开关后，两灯都发光，甲、乙都有示数，则下面判断正确的是（）A．甲、乙都是电流表B．甲、乙都是电压表C．甲是电流表，乙是电压表D．甲是电压表，乙是电流表二．填空题（共15小题）13．在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池．用电压表测量这个自制电池的电压，其现象如图所示，这个电池的电压是V，电池的正极是（选填“锌片”或“铜片”）．14．灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示．再测灯L2两端的电压时，只将电压表接A的一端改接C，这种接法（填“正确”或“不正确”）．原因是．15．一节新干电池的电压为伏；如图所示，若要将一节干电池正确装入电池盒，应将图（甲）中电池的A端接到图（乙）电池盒的（选填“B”或“C”）接线柱；若用图（丙）中电压表测一节干电池的电压，电压表应选择伏的量程．16．一节新干电池的电压为伏，金属导体中的电流是由自由电子的定向移动形成的，自由电子带电（选填“正”或“负”），其定向移动方向与电路中的电流方向（选填“一致”或“相反”）．17．如图所示，在两只灯泡L1和L2并联的电路中，a、b表示电压表和电流表，则可判断：a是表；b是表．18．某同学用有两个量程的电压表（0～3V和0～15V）测量由两节干电池作电源的电路电压时，记录的数据是10V，他出现错误的原因是，实际电压应是V．19．使用电压表时，要将电压表在被测电路两端，使电流从电压表的正接线柱，从电压表的负接线柱，所选用的电压表的量程要被测电路的电压．某同学用电压表测一段导体两端的电压时，如果发现电压表的指针向左偏转，一定是错了；如果发现电压表的指针向右偏转到没有刻度的地方了，这是因为．20．在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池，用电压表测量这个自制电池的电压，其如图所示，这个电池的电压是V，电池的正极是（选填“锌片”或“铜片”）．21．灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示再测灯L2两端的电压时，只将电压表接A的一端改接C，这种接（填“正确”或“不正确”）．原因是．22．在图的电路中，开关S1和开关S2原来是断开的，如果只闭合开关S1，则电压表测量的是两端的电压，如果只闭合开关S2，则电压表测量的是两端的电压．23．在如图所示电路中，电压表测量的是两端的电压．24．如图所示，电源电压为6V，将S2断开、S1闭合，观察灯泡的亮度；再闭合开关S2，两灯泡的亮度变化情况是L1熄灭、L2变亮．原因是S2闭合后，L1两端电压等于V，通过L1电流变为A；L2两端电压为V．25．用电压表测一只小灯泡两端的电压，结果如图所示，此时刻度盘中的刻度线每大格表示的电压值为V，每小格表示的电压值为V，小灯泡两端的电压为V．26．一般照明电路的电压为伏，只有不高于伏的电压对人体是安全的；一节干电池电压是伏．27．电压是电路中的原因，提供电压的装置是．三．多选题（共7小题）28．图中用电压表能测量出电灯L1两端的电压的是（）A．B．C．D．29．如图所示的电路中，能用电压表正确测出灯L1两端电压的是（）A．B．C．D．30．在图所示的电路图中，不能用电压表正确测出灯L l两端电压的是（）A．B．C．D．31．如图所示的电路图中，能用电压表正确测出灯L1两端电压的是（）A．B．C．D．32．如图的电路中，甲、乙、丙为电流表或电压表．闭合开关S后，要使小灯泡L1、L2均能发光，则（）A．甲为电流表，乙、丙为电压表B．乙为电流表，甲、丙为电压表C．甲为电压表，乙、丙为电流表D．乙为电压表，甲、丙为电流表33．如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则以下接法不能满足要求的是（）A．甲接入电流表，乙接入电压表B．甲、乙均接入电流表C．甲、乙均接入电压表D．甲接入电压表，乙接入电流表34．如图，下列说法正确的是（）A．这是一个串联电路，电压表V2测电源电压B．把图中电压表换成电流表测电路成为并联电路C．图中电压表V1测L1和L2两端电压之和D．如果图中的三个电灯完全相同，则两个电压表的示数也一定相同四．作图题（共8小题）35．在如图所示电路的〇里填上适当的电表符号，使之成为正确的电路．36．在图所示的电路的○里适当的电表符号，使之成为正确的电路．37．在图上只改动一根导线，使电路成为串联电路，并使电压表测量灯L2的电压，在改动的导线上打“×”，然后重新连接．38．如图，L1和L2是两只相同的小灯泡，闭合开关S后，若两灯都能发光，请在圆圈处填上合适的电表．39．在图中圆圈内正确填上电流表“A”或电压表“V”40．请将图的实物电路连接完整，要求电压表测量灯泡L2两端的电压．（按照题目要求作图）41．在如图“○”处填上适当的电流表和电压表，使两灯并联，且都能正常工作．42．请在电路图中“○”内填上适当的电流表或电压表符号．五．实验探究题（共8小题）43．小明用如甲图所示实物图来测量小灯泡两端电压，请回答下列问题：（1）在连接电路过程中，开关应处于状态．（2）在闭合开关前，小明应将滑动变阻器的滑片罝于端（选填“A”或“B”），并采用的方法来确定电压表的量程．（3）如乙图所示，电压表的读数为V．44．在“用电压表测电压”实验中，连接电路时，电键应处于状态（选填“闭合”或“断开”），电压表应与被测物体联连接（选填“串”或“并”），且电压表的接线柱靠近电源正极一侧．能与电源两端直接相连的是（选填“电压表”或“电流表”）45．在“用电压表测电压”实验中，电压表直接接在电源两端（选填“能”或“不能”），所测电压不得超过它的．在探究并联电路中电阻的规律时，小王同学分别按图（a）、（b）所示电路连接电路，图（b）中电阻R为他选择代替图（a）中并联的电阻R1和R2的电阻，则选择的电阻应满足：保持不变时，电流表A3的示数与电流表示数相同（选填“A1”或“A2”）46．如图小明设计图甲所示电路，电源电压12V，开关闭合后，电流表和电压表的示数如图乙所示．由电压表的示数可知L2两端电压为V．电流表指针偏转过小，这样会导致实验误差，解决这一问题的措施是．47．如图所示，所表示的是表，当用它的“﹣”和“3”两接线柱时，它的分度值是，表针所指的示数是．当用它的“﹣”和“15”两接线柱时，表针所指的示数是．48．小桃同学在电压表和电流表测电阻的电压及电流如图所示，则电阻两端的电压为V，通过电阻的电流为A．49．使用用电压表时，电压表应（选填“串联”或“并联”）在电路中，某一次测量时观察到接在待测灯泡两端的电压表示数如图所示，则电阻两端的电压为伏．电压表（选填“允许”或“不允许”）直接测电源两端电压．50．如图所示，当量程为0﹣3V时，电压表指针的读数为V；当量程为0﹣15V时，电压表指针的读数为V．。
噪声的危害和控制（2017年模拟和中考）1．（2017•天津）如图所示，纺纱工人工作时戴着防噪声的耳罩，这是为了（）A．防止噪声产生B．监测噪声强弱C．防止噪声进入耳朵D．减小噪声传播速度【分析】防治噪声污染可以从噪声的产生、噪声的传播及噪声的接收这三个环节进行防治。
【解析】工人戴着防噪声耳罩，减弱传入人耳的噪声，这是在人耳处减弱噪声，防止噪声进入耳朵。
【答案】C2．（2017•鄂州）在医院，学校和科学研究部门附近，有如图所示的禁鸣喇叭标志，在下列方法中，与这种控制噪声的方法相同的是（）A．工人戴上防噪声耳罩B．在道路旁设置隔声板C．上课时关闭教室的门窗D．在摩托车上安装消声器【分析】控制噪声有三种方法：防止噪声的产生（即在声源处减弱噪声）、阻断噪声的传播（即在传播过程中减弱）和防止噪声进入耳朵（在人耳处减弱）。
【解析】图示含义为禁止鸣笛，禁止鸣笛是在声源处减弱噪声。
A、工人戴上防噪声耳罩，是在人耳处减弱，不合题意。
B、在道路旁设置隔声板，是在传播过程中减弱，不合题意。
C、上课时关闭教室的门窗，是在传播过程中减弱，不合题意。
D、在摩托车上安装消声器，是在声源处减弱噪声，符合题意。
【答案】D3．（2017•遵义）下列措施中是在声音的产生处减弱噪声的是（）A．房间的窗户安装双层玻璃B．摩托车上安装消声器C．燃放鞭炮时用手捂住双耳D．剧院内墙用吸音材料装饰【分析】减弱噪声的途径有：在声源处减弱；在传播过程中减弱；在人耳处减弱。
【解析】A、房间的窗户安装双层玻璃是在传播过程中减弱噪声；故A错误；B、摩托车上安装消声器是在噪声的产生处减弱噪声；故B正确；C、燃放鞭炮时捂住耳朵是在人耳处减弱噪声；故C错误；D、剧院内墙用吸引材料是在传播过程中减弱噪声；故D错误。
【答案】B。
4．（2017•长春）2017年5月31日，位于长春市伊通河上的自由大桥在2 s内成功爆破。
由于采用“微爆破”技术，爆破中产生的声音很小，这是在_____________处减弱噪声，最大限度的控制了声音的_____________（选填“音调”、“响度”或“音色”）。
省2017年初中毕业生学业水平考试物理科试题〔考试60分钟总分值：100分〕一、选择题〔本大题有 10 小题，每题只有一个正确选项，每题 3 分，共 30 分〕1.琼岛四季瓜果香。
以下四种瓜果成熟后，一般情况下，单个瓜果体积最接近 2cm3 的是A. 木瓜B. 菠萝C. 龙眼D. 椰子2.如下图，对光有发散作用的透镜是第2 题图A B3.以下物体具有动能的是C DA.静止不动的课桌B.挂在树上的椰子C.拉长了的橡皮筋D.正在行驶的汽车4.如下图，研究流体压强与流速关系的实验图是第4 题图5.为了同学们顺利进展中考，考务工作非常细致。
用物理知识解释相关做法，正确的选项是A.用广播指令,说明声音的传播不需要介质B.调节广播音量,是调节音调的上下C.用广播指令,说明声音可以传递信息D.禁止喧哗,是在传播途径中控制噪声6.长度相等而粗细不同的两根铜棒甲和乙，甲棒较粗。
两棒相比，甲棒的A. 质量较大B. 电阻较大C. 密度较大D.比热容较大7.某晶体熔化时温度随时间变化的图象如下图。
根据图象判断正确的选项是A.开始计时，晶体开始熔化B.第25min 后，晶体开始熔化C.温度达到80℃时，晶体开始熔化D.温度达到50℃时，晶体开始熔化第7题图8.如下图，给四个静止的物体同时施加方向相反的力F1和F2的作用，其中能继续保持静止的物体是A B C D第 8 题图第 9 题图9.如下图，塞子从试管口跳出，是由于水蒸气对塞子做了功。
这个过程中能量的转化是A.能转化为机械能B.化学能转化为能C.机械能转化为能D.只有能的转移10.如下图，GMR 是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小。
闭合开关 S2后，以下四种情况相比拟，指示灯最亮的是A.S1断开，滑片 P 在图示位置B.S1闭合，滑片 P 在图示位置C.S1闭合，滑片 P 在滑动变阻器最右端D.S1闭合，滑片 P 在滑动变阻器最左端二、填空题〔本大题有 7 小题，每题 4 分，共 28 分〕第 10 题图11.如下图，电熨斗利用电流的效应工作，发光二极管具有单向导电性，它是利用材料制成的。
2017年天津市中考物理试卷一、选择题（共13小题,每小题3分,满分39分）1．如图所示，纺纱工人工作时戴着防噪声的耳罩，这是为了()A．防止噪声产生B．监测噪声强弱C．防止噪声进入耳朵D．减小噪声传播速度2．北方的冬季会出现“树挂”和霜，形成这类现象的主要物态变化是(）A．凝固B．液化C．升华D．凝华3．下列现象中由光的折射形成的是(）A．在平静的湖面可以看到“蓝天白云”B．射击瞄准时要做到“三点一线"C．人在月光下，地面上会出现影子D．游泳池注水后,看上去好像变浅了4．利用铅垂线和三角尺判断桌面是否水平，如图所示的做法正确的是(）A．B．C．D．5．下列有关压强知识的说法正确的是（）A．马德堡半球实验证明了液体内部有压强B．利用托里拆利实验可以测出大气压的值C．随着大气压的减小，水的沸点会升高D．在气体中流速越大的位置，压强越大6．如图中磁体两极间磁感线的画法正确的是（)A．B．C．D．7．某学校的前、后两个门各装一个开关，传达室内有红、绿两盏灯和电池组，若前门来人闭合开关时红灯亮，后门来人闭合开关时绿灯亮，图中的电路符合要求的是（）A．B．C．D．8．下列实例中，改变物体内能的方式与其它三个不同的是（）A．用力搓手,手会发热B．用炉灶烧水，水温升高C．气缸内气体被压缩，温度升高D．用锯条锯木头，锯条温度升高9．在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是（）A．电能表、保险装置、总开关B．电能表、总开关、保险装置C．保险装置、电能表、总开关D．总开关、电能表、保险装置10．如图所示电路中,电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是（）A．B．C．D．11．小明同学在探究凸透镜成像成像规律时，用焦距分别为f1、f2的甲、乙两个凸透镜进行实验．先将点燃的蜡烛、透镜甲和光屏放置在光具坐上，调整后的位置如图所示，此时在光屏上得到烛焰清晰的像（图中未标出）：再用透镜乙替换透镜甲,且保持蜡烛和透镜的位置不变,将光屏向左移动再次得到烛焰清晰的像．下列判断正确的是（）A．图中光屏上的像是放大的B．图中光屏上的像是缩小的C．f1＜f2 D．f1＞f212．当定值电阻R两端的电压由U1（U1≠0）增大到U2时，通过它的电流由I1增大到I2．电压增加量△U=U2﹣U1，电流增加量△I=I2﹣I1,电功率增加量为△P，则（)A．R=B．R=C．△P=△U△I D．△P=△U（I1+I2）13．如图所示，某人用扁担担起两筐质量为m1，m2的货物，当他的肩处于O点时，扁担水平平衡，已知I1＞I2，扁担和筐的重力不计．若将两筐的悬挂点向O点移近相同的距离△I，则（）A．扁担左端向下倾斜B．扁担右端向下倾斜C．要使扁担恢复水平平衡需再往某侧筐中加入货物，其质量为（m2﹣m1）D．要使扁担恢复水平平衡需再往某侧筐中加入货物，其质量为(m2﹣m1）二、填空题（共6小题，每小题4分，满分24分）14．一束平行光与镜面成30°角射到平面镜上，反射角大小是，人迎着反射光的方向可以看到刺眼的光，而在其他方向却看不到反射光，这是由于发生了（选填“镜面反射”或“漫反射”）．15．在校运会上，小明和小亮的百米跑成绩分别为14s和15s，比较两人百米全程的平均速度,小明的（选填“大于”“小于”或“等于”）小亮的；当到达终点时，他们不能立即停下来，是由于他们具有．16．图为某蹦床运动员从床面上A点起跳后腾空瞬间的照片，根据照片信息估测此时运动员脚尖到床面的距离为（选填“0.8m"“1.8m”或“3.8m”）；运动员在空中下落的过程中，他的能转化为动能．17．一只电烙铁的铭牌上标着“220V 100W”的字样,它正常工作时，电压是V，电阻是Ω．18．利用如图所示的滑轮组，在5s内将重为360N的物体匀速向上提起2m，作用在绳端竖直向上的拉力F为150N，该滑轮组的机械效率是，拉力F的功率是W．19．图甲所示电路中，当闭合开关S后，两个电压表指针偏转角度相同，指针位置如图乙所示．电阻R2两端的电压为V，电阻R1、R2的阻值之比为．三、解答题（共6小题，满分37分）20．某电热水器的铭牌如下表所示，现将冰箱装满水,电热水器正常工作时，把水从20°C加热到60°C．已知C水=4。
扬州市2017年初中毕业、升学统一考试物理试题一、选择题1．下列属于电学单位的是A．牛顿B．帕斯卡C．安培D．千克2．测量是物理实验的基本技能，下列测量工具的使用，方法正确的是A B C D3．如图，盲人过街提示器（即盲人砖）提示盲人的途径可能是A．可见光B．红外线C．紫外线D．声音4．天气炎热，小明在吃冷饮时观察到一些现象，下列分析正确的是A．将冷饮从冰箱里拿出时，感觉到“粘”手是凝固造成的B．包装盒外面的霜，是液化造成的C．打开冷饮包装纸，看到有“白气”生成是升华造成的D．吃冷饮时感到凉爽，主要是凝华造成的5．如图所示的现象中，由于光的折射形成的是A．树荫下的光斑B．手影C．月亮的“倒影”D．笔“折断”了6．下列用电器工作时，将电能全部转化为内能的是A．电风扇B．电水壶C．电视机D．微波炉7．扬州城区的高层建筑越越多，但高空抛物却存在巨大的安全隐患，因为高处的物体具有较大的A．弹性势能B．重力势能C．体积D．阻力8．如图所示，菲菲和翔翔坐在车厢内，观察判断火车的运动情况。
菲菲：以窗外的动车为参照物，火车的位置变化了，因此火车是运动的。
翔翔：以窗外的站台为参照物，火车的位置没有变化，因此火车是静止的。
以上判断A．菲菲正确B．翔翔正确C．两人都正确D．两人都不正确9．将一本物理书从地面捡起放到课桌上，所做的功大约是A．0．2J B．2JC．20J D．200J10．如图，是手摇式手电筒，只要转动手电筒的摇柄，灯泡就能发光。
下列实验能揭示手电筒工作原理的是11．如图，电电压恒定不变，闭合开关，电压表的示数为U；将另一电阻R接入ab间，再闭合开关，电压表示数变为0．4U，则接入R后A．R和R0两端电压之比为2﹕3B．通过R0的电流变小C．R0两端的电压变小D．R0消耗的功率减小0．84U2/R012．某同学从滑梯上匀速下滑，滑梯对该同学作用力F的方向是A B C D二、填空题13．G20杭州峰会朝间，晚会“最忆是杭州”美轮美奂。
