玻璃幕墙分类与构成

第1章玻璃幕墙体系§1.1 玻璃幕墙的类型玻璃幕墙由玻璃面板、连接件和支承结构组成，它连接于建筑物，是建筑物的外围护体系。

玻璃幕墙的建筑功能是抵抗气候、雨、光、声等环境力量对建筑物的影响，结构功能是承受风、地震、自重等荷载作用并将这些荷载传递至建筑物的主体结构。

玻璃幕墙一般可划分为以下几种类型：(1) 全玻幕墙(2) 框式玻璃幕墙(3) 点支式玻璃幕墙在全玻幕墙中，支承体系为玻璃肋；在框式幕墙中，支承体系为铝合金框架；在点支式玻璃幕墙中，支承体系为钢管桁架、拉杆或拉索桁架以及索网。

玻璃面板与支承体系可采用化学方式和机械方式连接。

化学方式是指通过结构胶将玻璃面板直接胶结或通过连接件胶结于支承体系；机械方式是指将玻璃面板嵌固或钻孔后通过爪件连接于支承体系。

近几年来，随着对建筑物节能要求的提高，发展出了光电幕墙、呼吸幕墙等多种新型幕墙。

其中，光电幕墙采用具有吸收能量功能的新型玻璃面板，而呼吸幕墙采用双层幕墙体系形成具有“呼吸”功能的风幕以达到节能要求。

作为建筑物外围护体系的玻璃幕墙一般是竖置的，可以根据围护结构的特点按照相关玻璃幕墙技术规程进行结构计算和构造设计，作用荷载主要为风和地震等水平荷载及自重等竖向荷载。

当玻璃幕墙与竖直面夹角超过15o时，必须视其为屋盖主结构，根据建筑结构设计规范进行计算和设计，作用荷载按一般建筑结构考虑。

§1.2 全玻幕墙玻璃面板通过胶结材料、金属连接件或紧固件与玻璃肋相连构成全玻幕墙，玻璃肋是玻璃面板的支承梁。

全玻幕墙的主要特点是：通透性好；构造简单；结构无锈蚀问题。

适用于大堂、大厅及共享空间等部位，如图1-1所示。

图1-1 全玻幕墙1.2.1 截面构成全玻幕墙的连接方法有两类：玻璃肋与玻璃面板平齐或突出；玻璃肋后置或骑缝于玻璃面板。

玻璃肋可采用单肋也可采用双肋布置，如图1-2所示。

增加爪件连接图图1-2 全玻幕墙构造单片玻璃面板的厚度在10-19mm之间，夹层玻璃单片厚度不应小于8mm。

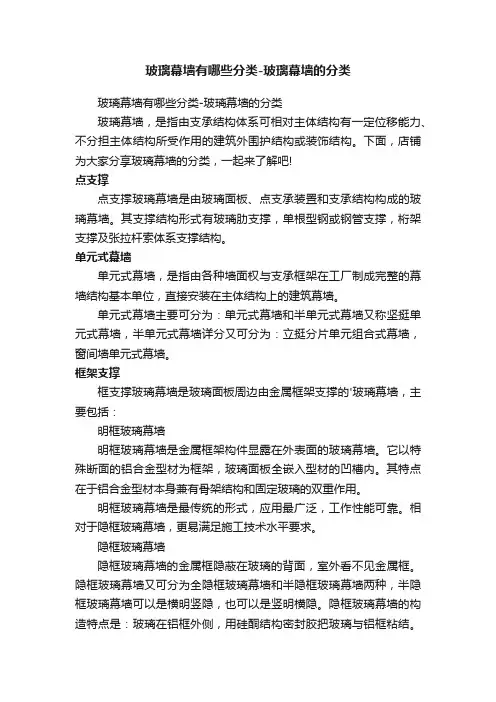

玻璃幕墙有哪些分类-玻璃幕墙的分类玻璃幕墙有哪些分类-玻璃幕墙的分类玻璃幕墙，是指由支承结构体系可相对主体结构有一定位移能力、不分担主体结构所受作用的建筑外围护结构或装饰结构。

下面，店铺为大家分享玻璃幕墙的分类，一起来了解吧!点支撑点支撑玻璃幕墙是由玻璃面板、点支承装置和支承结构构成的玻璃幕墙。

其支撑结构形式有玻璃肋支撑，单根型钢或钢管支撑，桁架支撑及张拉杆索体系支撑结构。

单元式幕墙单元式幕墙，是指由各种墙面权与支承框架在工厂制成完整的幕墙结构基本单位，直接安装在主体结构上的建筑幕墙。

单元式幕墙主要可分为：单元式幕墙和半单元式幕墙又称坚挺单元式幕墙，半单元式幕墙详分又可分为：立挺分片单元组合式幕墙，窗间墙单元式幕墙。

框架支撑框支撑玻璃幕墙是玻璃面板周边由金属框架支撑的'玻璃幕墙，主要包括：明框玻璃幕墙明框玻璃幕墙是金属框架构件显露在外表面的玻璃幕墙。

它以特殊断面的铝合金型材为框架，玻璃面板全嵌入型材的凹槽内。

其特点在于铝合金型材本身兼有骨架结构和固定玻璃的双重作用。

明框玻璃幕墙是最传统的形式，应用最广泛，工作性能可靠。

相对于隐框玻璃幕墙，更易满足施工技术水平要求。

隐框玻璃幕墙隐框玻璃幕墙的金属框隐蔽在玻璃的背面，室外看不见金属框。

隐框玻璃幕墙又可分为全隐框玻璃幕墙和半隐框玻璃幕墙两种，半隐框玻璃幕墙可以是横明竖隐，也可以是竖明横隐。

隐框玻璃幕墙的构造特点是：玻璃在铝框外侧，用硅酮结构密封胶把玻璃与铝框粘结。

幕墙的荷载主要靠密封胶承受。

全玻幕墙全玻幕墙是由玻璃肋和玻璃面板构成的玻璃幕墙。

1.全玻璃幕墙面板玻璃厚度不宜小于10mm;夹层玻璃单片厚度不应小于8mm;玻璃幕墙肋截面厚度不小于12mm，截面高度不应小于100mm。

2.当玻璃幕墙超过4m(玻璃厚度10，12mm)，5m(玻璃厚度15mm)，6m(玻璃厚度19mm)时，全玻璃幕墙应悬挂在主体结构上。

3.吊挂全玻璃幕墙的主体构件应有足够刚度，采用钢桁架或钢梁作为受力构件时，其中心线与幕墙中心线相互一致，椭圆螺孔中心线应与幕墙吊杆锚栓位置一致。

玻璃幕墙分类及特点引言玻璃幕墙是一种用于建筑外部的玻璃外墙系统，已经成为现代建筑的重要组成部分。

它不仅能提供建筑外观美观，还能增加自然采光和空气流通，提升建筑能源效率。

在设计和选择玻璃幕墙时，了解不同类型和特点非常重要。

本文将介绍玻璃幕墙的分类及其特点。

1. 单层玻璃幕墙1.1 特点•单层玻璃幕墙是最基本的幕墙类型，由单层玻璃板和支撑框架组成。

•玻璃板可以是普通钢化玻璃、夹层玻璃或单层透明玻璃等。

•支撑框架通常由铝合金或钢材制成，用于支撑和固定玻璃板。

•单层玻璃幕墙通常适用于一般建筑，具有较低的成本和安装难度。

1.2 优势•提供良好的采光和视野，让室内空间充满自然光线。

•能有效阻挡风、雨、噪音和尘土的进入，保持室内环境舒适。

•相对较低的成本，适用于普通建筑或低层建筑。

1.3 局限性•不能提供良好的隔热和隔音效果，容易受到外部温度和噪音的影响。

•可能存在安全隐患，如果玻璃破碎，容易造成伤害。

•不适用于高层建筑，因为没有足够的耐风压能力。

2. 双层玻璃幕墙2.1 特点•双层玻璃幕墙由两层玻璃板之间的空气层组成，形成独立的隔热层。

•玻璃板可以是普通钢化玻璃、夹层玻璃或单层透明玻璃等。

•双层玻璃幕墙通常使用铝合金或不锈钢作为支撑框架。

2.2 优势•通过空气层的隔热效果，提升了建筑的保温性能和能源效率。

•与单层玻璃幕墙相比，具有更好的隔音效果，减少外部噪音的干扰。

•建筑外观更加立体感和美观，增加了设计的可能性。

2.3 局限性•比单层玻璃幕墙更贵，需要更复杂的安装工艺和材料。

•空气层可能会产生积水和污秽，需要定期维护和清洁。

•由于空气层的存在，室内空间可能受到限制。

3. 点幕墙3.1 特点•点幕墙由玻璃幕墙板与支撑结构之间的点支撑系统组成。

•点支撑系统通常由不锈钢材料制成，将玻璃幕墙板固定在建筑结构上。

•玻璃幕墙板可以是单层或夹层玻璃，也可以是其他特殊加工的玻璃材料。

3.2 优势•点幕墙可以提供宽大的视觉效果，让建筑立面更加透明，并提供良好的采光。

简述玻璃幕墙分类,各幕墙组成,特点及施工工艺玻璃幕墙是一种以玻璃材料为主要构成的建筑墙体。

它不仅具有光线透明，观赏性强等特点，还能够有效地隔离外界环境对建筑内部的影响，使建筑更加美观大方。

根据不同的分类标准，玻璃幕墙可以分为多种类型，下面我们一一进行简要介绍。

一、按照结构形式分类1.幕墙类型：（1）窗框式幕墙窗框式幕墙采用金属框作为主要承重构件，玻璃或其它材料填充在窗框内，形成单元式装配的外墙。

窗框常用的材料有铝合金、钢材、塑料等。

窗框式幕墙的特点是安装方便快捷，成本较低。

（2）承重结构式幕墙承重结构式幕墙是指玻璃面板直接承担建筑承载结构的一部分或全部力，形成连续的负载传递系统。

它利用高强度的玻璃面板在空间上连接传递荷载，充分利用玻璃面板的强度和刚度。

承重结构式幕墙具有良好的透光性和对外界环境的隔离性。

2.幕墙用途：（1）幕墙用于外保温的玻璃幕墙这种幕墙一般由一个或多个玻璃层组成，中间填充保温材料。

它可以有效地隔离室内和室外的温度差异，起到保温的作用。

这种幕墙结构简单，成本较低，但透光性较差。

（2）透光隔热玻璃幕墙这种幕墙一般由两层或多层玻璃面板组成，中间填充透气、隔热的气体。

这种幕墙具有良好的透光性和隔热性能，可以有效地隔离室内和室外的热量传递。

二、按照施工工艺分类1.干挂施工工艺干挂施工工艺是指在幕墙主体上设置悬挂梁，将玻璃幕墙直接挂在悬挂梁上。

这种施工工艺适用于大型建筑或需要保护玻璃幕墙的建筑，能够提供较好的安全性和稳定性。

2.孔中挂轨施工工艺孔中挂轨施工工艺是指在建筑外墙表面预埋嵌入挂轨，并将玻璃幕墙安装在挂轨上。

这种施工工艺适用于普通建筑，工艺简单，施工速度较快。

三、各幕墙的特点及组成1.窗框式幕墙特点：安装方便，成本较低；组成：由金属窗框和填充材料组成。

2.承重结构式幕墙特点：透光性好，隔音效果好，抗风能力强；组成：由金属结构和玻璃面板组成。

3.外保温玻璃幕墙特点：保温效果好；组成：由玻璃层和保温材料组成。

简述玻璃幕墙分类各幕墙组成特点及施工工艺玻璃幕墙是建筑外墙的一种现代化设计，它将建筑与外部环境隔离开来，同时又能够保持透明的特性，使建筑内部能够充分地享受外部的自然光线。

玻璃幕墙不仅具有美观的外观，同时还能够提高建筑的能源效率和舒适度。

根据不同的设计需求和材料选择，玻璃幕墙可以分为多种类型，同时每种类型的玻璃幕墙都有其特定的组成、特点和施工工艺。

一、玻璃幕墙的分类1.幕墙的分类玻璃幕墙可分为抗风压幕墙、重力幕墙、尤其是以前窗面为主的拼框玻璃幕墙、防火幕墙、隔热幕墙等。

2.根据构造方式的分类玻璃幕墙主要分为框架玻璃幕墙和点支式玻璃幕墙。

框架玻璃幕墙是以铝材或钢材为框架，玻璃嵌入框架中构成的外墙；点支式玻璃幕墙则是利用玻璃以及连接点支来实现。

3.根据功能的分类依据幕墙的防水要求，可以将其分为一般幕墙和中空幕墙两种。

二、各种玻璃幕墙的组成及特点1.框架玻璃幕墙框架玻璃幕墙是由铝合金框架和玻璃幕墙板组成。

铝合金框架通常具有强度高、重量轻、耐腐蚀等特点，适合制作各种造型和规格的幕墙。

而玻璃幕墙板则是通过专业的玻璃加工工艺制成，可实现单层、双层或者中空玻璃的设计，具有优良的透光性和抗风压性能。

框架玻璃幕墙的特点主要包括：-外形美观，适用于各种建筑风格；-防水性能好，适合用于高层建筑；-施工周期短，能够快速安装；-保温隔热性能良好，有助于节能环保。

2.点支式玻璃幕墙点支式玻璃幕墙是以玻璃为主体，通过连接点支来支撑和固定玻璃的一种幕墙体系。

该种幕墙结构简洁、透光性强，外观效果非常好。

点支式玻璃幕墙的特点主要包括：-破坏面小，透光性好，外观美观；-施工周期短，安装便捷，适合大型建筑；-维护成本低，使用寿命长，具有较好的耐久性；-防火性能优良，有助于提升建筑整体的安全性。

3.抗风压幕墙抗风压幕墙是用于高层建筑的一种特殊结构幕墙，其主要特点在于具有较强的抗风压性能，能够有效地减少风压对于建筑物的影响。

抗风压幕墙的特点主要包括：-结构稳定，对大风风压具有较强的抵抗能力；-透光性好，能够为建筑提供良好的自然采光；-节省能源，提高建筑的能源利用率；-安装施工复杂，需要专业团队进行施工和监测。

玻璃幕墙分类及特点集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-幕墙按不同的系统可分为：框架式幕墙、单元式幕墙（还有半单元式）、点式幕墙以及全玻幕墙。

其中框架式包括明框幕墙，隐框幕墙，半隐框幕墙（包括横隐竖明和横明竖隐）。

按不同材料分有玻璃幕墙、铝板幕墙、铝塑复合板幕墙、石材幕墙、陶土板幕墙以及钢板幕墙等。

1、点式玻璃幕墙点式玻璃幕墙它的全称为金属支承结构点式玻璃幕墙。

由玻璃面板、点支撑装置和支撑结构构成的玻璃幕墙称为点支式玻璃幕墙。

幕墙骨架主要由无缝钢管、不锈钢拉杆(或再加拉索)和不锈钢爪件所组成，它的面玻璃在角位打孔后，用金属接驳件连接到支承结构的全玻璃幕墙上。

点式玻璃幕墙的开发与应用，一开始就显示出了较强的生命力，它为建筑大师们提供了一个新的设计空间，无疑将会促进建筑幕墙的发展与延伸。

究其原因主要是它具有钢结构的稳固性、玻璃的轻盈性以及机械的精密性。

点支式玻璃幕墙的特性(1)通透性好：玻璃面板仅通过几个点连接到支撑结构上，几乎无遮挡，透过玻璃视线达到最佳，视野点式玻璃幕墙达到最大，将玻璃的透明性应用到极限。

(2)灵活性好：在金属紧固件和金属连接件的设计中，为减少、消除玻璃板孔边的应力集中，使玻璃板与连接件处于铰接状态，使得玻璃板上的每个连接点都可自由地转动，并且还允许有少许的平动，用于弥补安装施工中的误差，所以点支式玻璃幕墙的玻璃一般不产生安装应力，并且能顺应支撑结构受荷载作用后产生的变形，使玻璃不产生过度的应力集中。

同时，采用点支式玻璃幕墙技术可以最大限度地满足建筑造型的需求。

(3)安全性好：由于点支式玻璃幕墙所用玻璃全都是钢化的，属安全玻璃，并且使用金属紧固件和金属点式玻璃幕墙连接件与支撑结构相连接，耐候密封胶只起密封作用，不承受荷载，即使玻璃意外破坏，钢化玻璃破裂成碎片，形成所谓的“玻璃雨”，不会出现整块玻璃坠落的严重伤人事故。

(4)工艺感好：点支式玻璃幕墙的支撑结构有多种形式，支撑构件加工精细、表面光滑，具有良好的工艺感和艺术感，因此，许多建筑师喜欢选用。

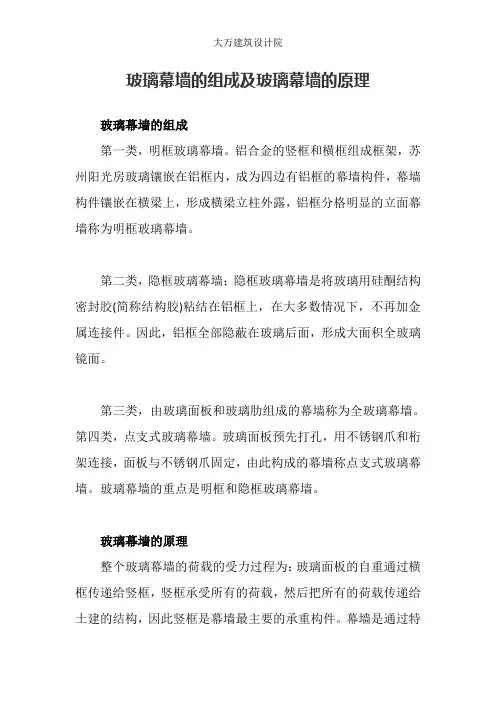

玻璃幕墙的组成及玻璃幕墙的原理玻璃幕墙的组成第一类，明框玻璃幕墙。

铝合金的竖框和横框组成框架，苏州阳光房玻璃镶嵌在铝框内，成为四边有铝框的幕墙构件，幕墙构件镶嵌在横梁上，形成横梁立柱外露，铝框分格明显的立面幕墙称为明框玻璃幕墙。

第二类，隐框玻璃幕墙；隐框玻璃幕墙是将玻璃用硅酮结构密封胶(简称结构胶)粘结在铝框上，在大多数情况下，不再加金属连接件。

因此，铝框全部隐蔽在玻璃后面，形成大面积全玻璃镜面。

第三类，由玻璃面板和玻璃肋组成的幕墙称为全玻璃幕墙。

第四类，点支式玻璃幕墙。

玻璃面板预先打孔，用不锈钢爪和桁架连接，面板与不锈钢爪固定，由此构成的幕墙称点支式玻璃幕墙。

玻璃幕墙的重点是明框和隐框玻璃幕墙。

玻璃幕墙的原理整个玻璃幕墙的荷载的受力过程为：玻璃面板的自重通过横框传递给竖框，竖框承受所有的荷载，然后把所有的荷载传递给土建的结构，因此竖框是幕墙最主要的承重构件。

幕墙是通过特殊的设计把竖框变成受拉构件，这样铝合金框的截面就可以大大的缩小，减少了工程造价。

幕墙的横梁立柱类是结构的简支梁，是简支座和滑动支座旋转成竖向的构成，苏州阳光房上面固定，下面滑动，这就是幕墙的龙骨构件的受力原理，即简支梁倒挂的滑动连接，成悬挂式的构件，成受拉的构件，只允许上下移动，不允许前后左右晃动（如图1）。

通过芯套把上下两层立柱连接起来，通过紧固件把立柱和埋件连接，同时立柱上端固定，下端未固定，芯套的长度是250mm。

简支梁倒挂是幕墙设计中最巧妙的，建筑有多少层，幕墙的竖框有就遵照每层一个单元，即有多少个单元，每个单元，上部是铰接，下部是滑动连接，上下两立柱间的要留有15mm以上的缝隙。

为了保证结构的安全，滑动支座打孔固定，为了允许竖框的上下位移，这个孔是椭圆形的。

明框玻璃幕墙的几个细节关键点（1）横框和竖框之间一定要留有缝隙，因为如果横框和竖框接触紧密将会产生摩擦噪声，所以铝合金连接件和竖框之间要加柔性垫片，以防止噪声和摩擦。

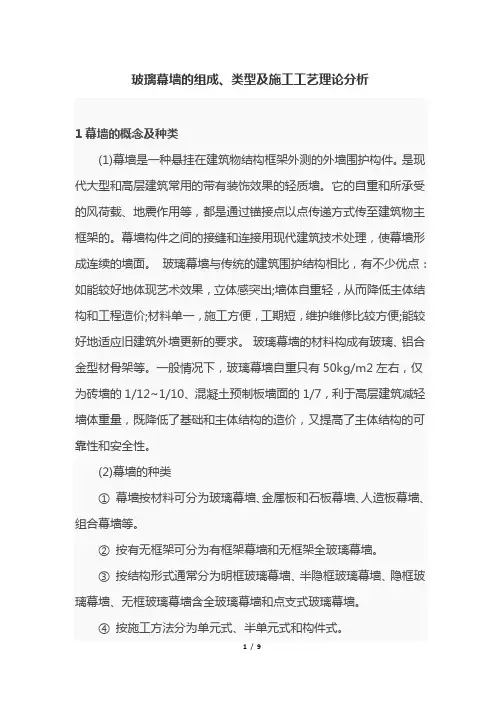

玻璃幕墙的组成、类型及施工工艺理论分析1幕墙的概念及种类(1)幕墙是一种悬挂在建筑物结构框架外测的外墙围护构件。

是现代大型和高层建筑常用的带有装饰效果的轻质墙。

它的自重和所承受的风荷载、地震作用等，都是通过锚接点以点传递方式传至建筑物主框架的。

幕墙构件之间的接缝和连接用现代建筑技术处理，使幕墙形成连续的墙面。

玻璃幕墙与传统的建筑围护结构相比，有不少优点：如能较好地体现艺术效果，立体感突出;墙体自重轻，从而降低主体结构和工程造价;材料单一，施工方便，工期短，维护维修比较方便;能较好地适应旧建筑外墙更新的要求。

玻璃幕墙的材料构成有玻璃、铝合金型材骨架等。

一般情况下，玻璃幕墙自重只有50kg/m2左右，仅为砖墙的1/12~1/10、混凝土预制板墙面的1/7，利于高层建筑减轻墙体重量，既降低了基础和主体结构的造价，又提高了主体结构的可靠性和安全性。

(2)幕墙的种类①幕墙按材料可分为玻璃幕墙、金属板和石板幕墙、人造板幕墙、组合幕墙等。

②按有无框架可分为有框架幕墙和无框架全玻璃幕墙。

③按结构形式通常分为明框玻璃幕墙、半隐框玻璃幕墙、隐框玻璃幕墙、无框玻璃幕墙含全玻璃幕墙和点支式玻璃幕墙。

④按施工方法分为单元式、半单元式和构件式。

2.玻璃幕墙的组成、类型及施工工艺2.1玻璃幕墙的组成玻璃幕墙是由骨架、玻璃和附件三部分组成的。

(1)骨架。

由纵向立柱和横档组成，它是用来支撑玻璃、固定玻璃，并通过连接件与墙体结构相连。

它将玻璃的自重和风荷载及其他荷载传给主体结构，使玻璃与墙体结构连成一整体。

①型钢骨架:型钢做玻璃幕墙的骨架，玻璃镶嵌在铝合金的框内，然后再将铝合金框与骨架固定。

型钢组合的框架，其网格尺寸的适当可适当加大，但对主要受弯构件，截面不能太小，挠度最大处宜控制在5mm以内。

否则将影响铝窗的玻璃安装，也影响幕墙的外观。

②铝合金型材骨架：用特殊断面的铝合金型材作为玻璃幕墙的骨架，玻璃镶嵌在骨架的凹槽内，玻璃幕墙的立柱与主体结构之间，用连接板固定。

简述玻璃幕墙分类各幕墙组成特点及施工工艺玻璃幕墙是建筑物外立面的一种常见形式，它以大面积的玻璃作为主要材料，能够使建筑物在外观上呈现出现代感和美观性。

根据结构和装饰形式的不同，玻璃幕墙可以分为多种类型，例如单层幕墙、双层幕墙、带日遮系统幕墙等。

每种类型的玻璃幕墙都有其独特的组成、特点和施工工艺。

一、玻璃幕墙的分类1.单层幕墙：单层幕墙是最常见的玻璃幕墙类型，其基本结构由玻璃和铝构件组成。

单层幕墙具有简洁的结构和外观，适用于大部分建筑，可以通过玻璃的材质、厚度和颜色的不同来达到不同的视觉效果。

2.双层幕墙：双层幕墙在单层幕墙的基础上增加了一个气密空间，以提高保温和隔热性能。

双层幕墙能够有效地阻止冷热空气的对流，从而提高了建筑的能效性能。

双层幕墙通常由外层玻璃、内层玻璃和中间的气密隔层组成。

3.带日遮系统幕墙：带日遮系统的玻璃幕墙在外墙的玻璃上面设置了遮阳板或者百叶窗等构件，以抵挡阳光的直射，提高建筑的隔热性能。

这种类型的玻璃幕墙不仅可以实现外观的美观，还能够有效地控制建筑内部的采光和照明。

二、各幕墙组成1.结构支撑系统：玻璃幕墙的结构支撑系统通常由铝合金构件组成，用来支撑玻璃和其他装饰面板的安装，同时承受外墙的自重和外部风荷载。

结构支撑系统包括主梁、次梁、纵横槛条等构件。

2.玻璃面板：玻璃面板是玻璃幕墙的主要构成部分，其选择需要考虑透光性、抗风压性、保温性、防水性和安全性等性能。

常见的玻璃类型包括钢化玻璃、夹层玻璃、中空玻璃等，不同类型的玻璃适用于不同的建筑需求。

3.密封胶条：密封胶条是用来填充玻璃和铝合金构件之间的隙缝，起到密封和防水的作用。

密封胶条通常选择氟碳硅胶、聚氨酯胶或丁基胶等材料制成，具有良好的耐候性和黏附性。

4.日遮系统：部分玻璃幕墙需要配置日遮系统，包括遮阳板、百叶窗、窗帘等构件。

这些构件能够有效地调节建筑内部的采光和照明，同时减少阳光直射对建筑的影响。

5.风压框架：风压框架是玻璃幕墙的主要受力构件，用来承受外部风荷载并传递到支撑系统上。

一、玻璃幕墙的种类及构造1、以结构形形式分（1）元件式（2）单元式（3）元件和单元式（4）嵌板式（5）包柱式2、以外观形式分（1）明框式（2）隐框式（3）半隐框式、隐竖显横式、隐横显竖式。

3、以材料分（1）铝合金玻璃幕墙。

（2）钢框玻璃幕墙。

（3）不锈钢和黄铜玻璃幕墙。

（4）木材玻璃幕墙。

（5）塑料玻璃幕墙。

4、玻璃幕墙的节点构造（1）典型幕墙横梃节点（2）典型幕墙立梃节点二、铝合金玻璃幕墙的材料及工具1、材料铝合金龙骨、玻璃、预埋钢件、连接钢件、金属配件、非金属配件、防火材料、密封材料等。

2、工具（1）直、水平运输工具。

（2）测量工具，包括水平尺、线坠、钢卷尺及激光测试仪等。

（3）安装用电动工具，包括冲击钻、手电钻、电焊机、单头锯等。

（4）其他工具，包括射钉器、玻璃吸盘、打胶枪、扳手、螺丝刀、手锯、锉刀、铁鎯头、胶木鎯头等。

三、施工条件（1）安装玻璃幕墙的钢筋混凝土结构、砖混结构或钢结构的主体工程已施工完成，并达到有关结构施工及验收规范的要求。

（2）预埋件已与主体结构一起完成，并达到设计规定的尺寸和精度要求。

（3）制定玻璃幕墙安装旋施工计划，经专业介员认可后应提交监理及有关部门。

（4）安装有基准点或基准已测试完成。

（5）具备材料破放场地及水平、垂直输工具。

（6）具备电力保证。

（7）具备合适的脚手架或吊篮等。

（8）合适的气候条件，测量时风力不得超过4级。

（9）隐框幕墙和半隐框幕墙的施工应符合其特有的规定。

（10）结合工程制定安全措施，并得到有关人员的认可。

四、施工要点（1）设计合理，选用材料达到设计要求。

（2）应在厂内组装一个或几个单元，合格后方可出厂。

（3）连接件在框架调整完成后要充分固定。

（4）构件在搬运、堆放和安装时应采取保护措施以避免碰撞、污染。

（5）幕墙分格线的测量放线应与主体结构的测量放线相线性配合，对误差应进行控制、分配、消化，不使其积累。

（6）幕墙框架的安装应达到相应的检验标准，立柱应在全部安装后统一调整、校正后固定，横梁可分层检查调整、校正固定。

简述玻璃幕墙分类各幕墙组成特点及施工工艺玻璃幕墙是一种外墙装饰和保温隔热结构，一般由铝合金或者不锈钢构架，以及玻璃、铝板或其他材料组成。

玻璃幕墙广泛应用于现代建筑中，它可以增加建筑的采光、美观性和通透性，同时也能减轻建筑自重，但安全性和隔热性也是幕墙设计的重点。

玻璃幕墙的分类玻璃幕墙根据其结构和功能可分为多种类型，常见的包括单层玻璃幕墙、双层玻璃幕墙、中空玻璃幕墙、夹层玻璃幕墙等。

下面将分别对这几种玻璃幕墙分类进行简要介绍：1.单层玻璃幕墙单层玻璃幕墙是指将单层玻璃安装在建筑结构外侧，通过铝合金或不锈钢的幕墙构架支撑固定。

这种幕墙透光性好，可以提供良好的采光效果，同时也具有较好的隔热性能。

但是单层玻璃幕墙在隔热、隔音、抗风压等方面的性能相对较差，安全性和光热性较差。

2.双层玻璃幕墙双层玻璃幕墙是在单层玻璃幕墙的基础上增加一个玻璃层，形成夹层结构。

这种结构可以有效提高隔热、隔音、抗风压等性能，相比于单层玻璃幕墙具有更好的安全性和光热性能。

但是双层玻璃幕墙的施工和维护成本较高，而且需要考虑夹层的防水和防霉等问题。

3.中空玻璃幕墙中空玻璃幕墙是将两块或多块玻璃之间用密封胶或者铝合金间隔固定，形成一个中空的玻璃层。

中空玻璃幕墙具有较好的隔热、隔音性能，可以有效减少室内外温差对建筑的影响，同时也能有效吸收噪音，提高建筑的环境品质。

但是中空玻璃幕墙的结构较为复杂，需要考虑密封、防水、防霉等问题。

4.夹层玻璃幕墙夹层玻璃幕墙是在两块玻璃之间增加一层薄膜或夹层材料，通过特殊的加工技术形成夹层结构。

这种幕墙具有较好的隔热、隔音性能，同时也可以调节玻璃的透光性和颜色。

夹层玻璃幕墙在建筑外观和环保性能方面具有优势，但是施工过程需要考虑夹层材料的成本和寿命等问题。

各幕墙组成玻璃幕墙的构成主要包括：玻璃、铝合金或不锈钢框架、密封胶、连接件等。

下面将对各组成部分进行简要介绍：1.玻璃玻璃是玻璃幕墙的主要构成材料，根据不同的设计要求和功能需求，可以选择钢化玻璃、夹层玻璃、中空玻璃等不同类型的玻璃。

简述玻璃幕墙分类各幕墙组成特点及施工工艺玻璃幕墙是现代建筑中常见的一种建筑外部墙体系统，它由金属或钢结构支架搭配玻璃幕墙板组成，既能够有效地隔离室内外的环境，又能够将室内阳光充分引入，为建筑赋予了时尚、轻盈的外观。

根据不同的结构、建筑风格和设计需求，玻璃幕墙可以分为多种不同的分类，同时其组成和特点也有所差异。

一、玻璃幕墙的分类玻璃幕墙可以根据其结构类型进行分类，常见的分类有： 1.单层玻璃幕墙2.双层玻璃幕墙3.双肋玻璃幕墙4.综合性玻璃幕墙其中，单层玻璃幕墙是最为简单的一种，它由单层玻璃板与金属或钢结构支架组成，适用于高层建筑、航站楼等。

双层玻璃幕墙由两层玻璃板之间夹有空气层构成，能够更好地隔热隔音。

双肋玻璃幕墙则是在双层玻璃幕墙的基础上增加了内外两层金属结构，使其更加坚固耐用。

综合性玻璃幕墙则是将不同类型的玻璃幕墙组合在一起，以满足不同的设计需求。

二、各幕墙组成1.单层玻璃幕墙单层玻璃幕墙主要由玻璃幕墙板和金属或钢结构支架组成。

玻璃幕墙板通常采用钢化玻璃或夹层玻璃，以保证其安全性和抗风压能力。

支架则通常采用铝合金或钢材制成，以确保其稳固性和承载能力。

2.双层玻璃幕墙双层玻璃幕墙由两层玻璃板和中间的空气层构成。

玻璃板通常采用中空玻璃，其内部填充有干燥空气或稀有气体，以提高隔热和隔音性能。

支架结构同样采用金属或钢材制成，以确保其稳固性和承载能力。

3.双肋玻璃幕墙双肋玻璃幕墙在双层玻璃幕墙的基础上增加了内外两层金属结构，使其更加坚固耐用。

其结构与双层玻璃幕墙类似，但内外两层金属结构的加入使得整个幕墙更加牢固。

4.综合性玻璃幕墙综合性玻璃幕墙可以由不同类型的玻璃幕墙组合而成，通常包括单层玻璃幕墙、双层玻璃幕墙和双肋玻璃幕墙。

其组成和结构因具体设计需求而有所差异。

三、特点及施工工艺1.特点玻璃幕墙具有轻薄、透光、美观、隔热、防水、耐候等特点。

它能够有效地保护建筑内部的环境，并能够将室内阳光充分引入，为建筑赋予了轻盈的外观。

简述玻璃幕墙分类各幕墙组成特点及施工工艺玻璃幕墙是指由玻璃、铝合金、钢等材料组成的建筑外墙系统，它与传统的砖混结构外墙相比，具有更轻、更薄、更透明的特点，能够给建筑赋予现代感和时尚感。

按照其结构、材料和功能的不同，玻璃幕墙可以分为多种类型，其中常见的有单层玻璃幕墙、双层玻璃幕墙、点支式玻璃幕墙、网格结构玻璃幕墙等。

单层玻璃幕墙组成特点及施工工艺单层玻璃幕墙是由单层玻璃和铝合金型材构成的，其主要特点是设计简单，施工方便，适用于对隔热、保温要求不高的建筑。

单层玻璃幕墙由于没有空气层，其隔热性能相对较差，但透光性和视觉效果较好，因此在一些办公大楼和商业建筑中比较常见。

单层玻璃幕墙的施工工艺主要包括以下几个步骤：首先是对建筑外墙进行清理和处理，保证其平整度和垂直度；然后进行铝合金型材的加工和安装，包括角铁的焊接、连接件的安装等；接着是玻璃的加工和安装，玻璃的安装需要考虑到其防水性能和抗风压性能，通常采用密封胶条和铝合金型材进行固定和密封；最后是进行外墙面的清洁和保养工作。

双层玻璃幕墙组成特点及施工工艺双层玻璃幕墙由两层玻璃之间形成的空气层构成，其主要特点是隔热和保温性能较好，可以在一定程度上降低建筑的能耗。

双层玻璃幕墙在一些要求较高的建筑中较为常见，如大型商业综合体、高档写字楼等。

双层玻璃幕墙的施工工艺与单层玻璃幕墙类似，不同之处在于需要对空气层进行密封处理，以提高其隔热性能。

在施工过程中需要特别注意空气层的密封性能和防水性能，避免因空气层内产生积水导致玻璃幕墙的老化和腐蚀。

点支式玻璃幕墙组成特点及施工工艺点支式玻璃幕墙是一种由玻璃和点支式连接件构成的幕墙系统，其主要特点是透光性和视觉效果较好，且可以实现更大跨度的开辟。

点支式玻璃幕墙通常用于大跨度建筑的外墙系统中，如体育馆、会展中心等。

点支式玻璃幕墙的施工工艺相对复杂，需要采用特殊的连接件和施工工艺。

在施工过程中需要特别注意点支式连接件和玻璃的连接和固定方式，以保证其安全性能和抗风压性能。

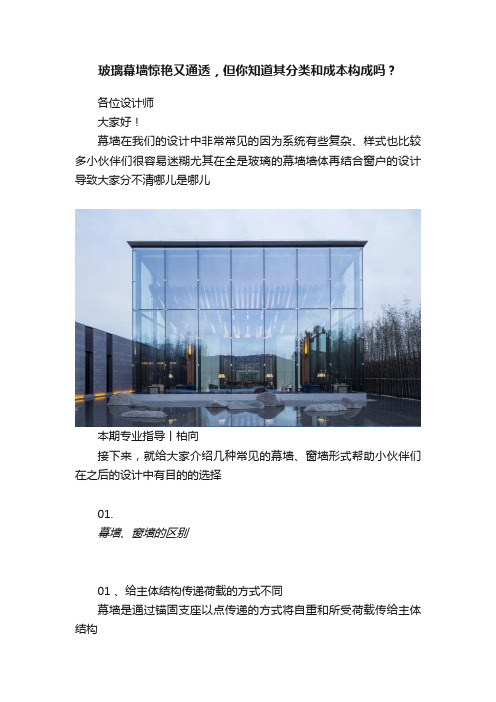

玻璃幕墙惊艳又通透，但你知道其分类和成本构成吗？各位设计师大家好！幕墙在我们的设计中非常常见的因为系统有些复杂、样式也比较多小伙伴们很容易迷糊尤其在全是玻璃的幕墙墙体再结合窗户的设计导致大家分不清哪儿是哪儿本期专业指导丨柏向接下来，就给大家介绍几种常见的幕墙、窗墙形式帮助小伙伴们在之后的设计中有目的的选择01.幕墙、窗墙的区别01 、给主体结构传递荷载的方式不同幕墙是通过锚固支座以点传递的方式将自重和所受荷载传给主体结构△幕墙体系窗户则是通过四周的框架与洞口连接以线传递的方式将自重和所受荷载传给主体结构△窗墙体系02 与主体结构的相对位置不同幕墙一般是突出于主体结构外轮廓线以外形成整体性的立面而窗则是通常镶嵌于主体结构外轮廓线以内换句话说就是一个在墙体的外侧一个是嵌于墙体内△幕结构示意图△窗墙结构示意图02.玻璃幕墙类别按照框体结构形式幕墙可分为4种：明框玻璃幕墙、隐框玻璃幕墙、半隐框玻璃幕墙点式玻璃幕墙、全波玻璃幕墙等龙骨大致分为钢龙骨与铝龙骨等01 明框幕墙明框幕墙的框体突出于玻璃表面的一种幕墙形式它又分为3种类型：横明竖隐、横隐竖明、全明明框幕墙的价格大概在800元/㎡02 隐框幕墙隐框幕墙顾名思义就是外立面看不见框体框料在玻璃的内侧与玻璃之间通过结构胶粘结隐框幕墙价格在1000元/㎡左右03 点式幕墙点式幕墙比较好理解玻璃与主体结构是通过爪件点式连接主体结构有钢立柱、拉索、桁架等点式幕墙的价格在这几种形式里算最贵的大概在1600元/㎡04 全玻璃幕墙全玻璃幕墙的美观性和整体性最高是通过玻璃肋作为支承结构实现全立面玻璃结构相比于明框、隐框全玻璃的价格高一些，在1200元/㎡05 玻璃幕墙成本构成一般玻璃幕墙成本构成玻璃占比约10%；型材占比约39%制作及安装占比约21%五金件、工程胶等其他材料费占比约10%管理、利润、规费及税费合计约占比20%玻璃主材受品牌、品种、规格等因素影响尽量提高玻璃原片的利用率常规玻璃规格为：2440*3300、2440*36602100*3300、2100*3660其他对玻璃价格的影响因素：弧形玻璃：增加约15~25元/mm/m2特殊镀膜颜色（金色、香槟色等）增加约：30~50元/m2异形玻璃：需根据具体尺寸开采率定价，浮动浮动较大超大板块：约1.3~1.5倍矩形价格型材主材成本分析：一般玻璃幕墙铝含量约：11~14kg/m2铝型材费用：阳极氧化铝型材约20元/kg；全静电粉末喷涂铝型材约21元/kg；全氟碳喷涂型材铝型材约：28.5元/kg具体根据铝锭市场价格上下浮动制作及安装费成本分析：一般玻璃幕墙大约150元/m2左右建筑玻璃幕墙通用辅材：幕墙常见的辅材包含胶、胶条、保温材料等，下面以胶为例做简单介绍，胶虽然占整个幕墙单方造价不高，可能看上去不起眼，但如果选错胶，它对日后维修使用影响非常大，所以要选择好工程胶，对建筑玻璃幕墙是非常重要常用建筑密封胶分为：硅酮胶、聚氨酯胶、聚硫胶、有机硅改性聚醚，玻璃幕墙的结构胶、耐候胶，只能用硅酮密封胶，其他胶紫外老化后，不仅会开裂、硬化、粉化，还会导致脱胶。
