SR1045L TO-277 超低功耗肖特基二极管

肖特基（Schottky）二极管也称肖特基势垒二极管（简称SBD），在电源工业领域已经有25年历史，它是一种低功耗、超高速半导体器件，广泛应用于开关电源、变频器、驱动器等电路，作高频、低压、大电流整流二极管、续流二极管、保护二极管使用，或在微波通信等电路中作整流二极管、小信号检波二极管使用。

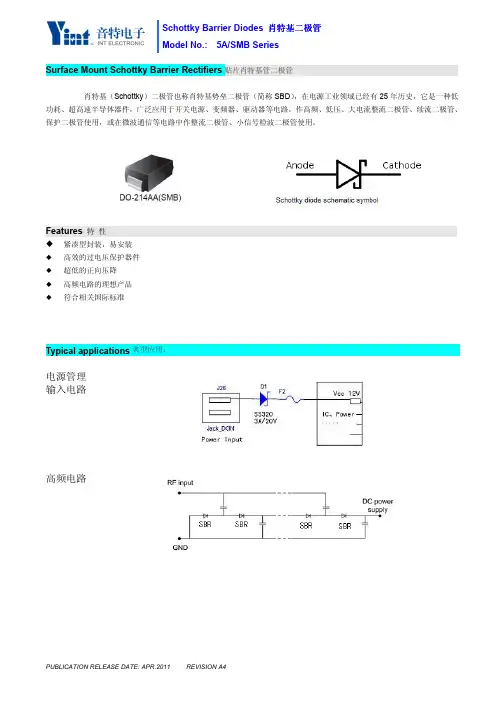

Features特性紧凑型封装，易安装高效的过电压保护器件超低的正向压降高频电路的理想产品符合相关国际标准Typical applications典型应用：电源管理输入电路高频电路ELECTRICAL CHARACTERISTICS电气参数SYMBOLS符号/缩写I(AV)……Average Forward Rectified Current正向平均整流电流IRM……Maximum Reverse Leakage Current最大反向漏电流IRRM……Repetitive Peak Reverse Current重复峰值反向电流IRSM……Maximum Non-repetitive Reverse Peak Current最大反向不重复峰值电流 VFM……Maximum Forward Voltage最大正向电压VFR……Forward Recovery Voltage正向恢复电压TYPICAL CHARACTERISTICS曲线图SMB B产品尺寸(Dimension Unit:inch/mm)NOTE:ALL DATA AND SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE.ALL PRODUCTS COMPATIBLE WITH ROHS注意：所有的规格、参数更新将不例行通知。

肖特基二极管又称肖特基势垒二极管（Schottky Barrier Diode），是一种特殊的二极管，其结构和特性与普通的二极管有所不同。

它利用了肖特基效应（Schottky effect）的原理，具有低漏电流、快速开关速度和低压降等优点，因此在各种电子电路中得到广泛应用。

一、肖特基二极管的结构肖特基二极管由金属和半导体材料组成，其结构如下：1. 金属-半导体接触面：用金属和半导体材料制成金属-半导体接触面，形成势垒；2. P型半导体材料：通常采用P型硅（p-Si）材料制成。

二、肖特基二极管的特性肖特基二极管相比普通二极管具有以下特点：1. 低漏电流：由于金属-半导体接触面的势垒形成，使得肖特基二极管的漏电流比普通二极管小很多；2. 快速开关速度：肖特基二极管的导通和截止速度较快，因此在高频电路中得到广泛应用；3. 低压降：肖特基二极管在导通时的压降比普通二极管小，对电路的功耗影响较小。

三、肖特基二极管的应用肖特基二极管在电子电路中有广泛的应用，主要体现在以下几个方面：1. 短波无线电接收机：肖特基二极管可以作为高频检波二极管，实现无线电信号的检波和解调；2. 低功耗电路：由于肖特基二极管的低漏电流和低压降特性，适合用于设计低功耗的电路；3. 微波频率倍频器：肖特基二极管在微波频率电路中具有较高的性能，常被用作频率倍增器；4. 太阳能电池：肖特基二极管作为太阳能电池的组成部分，可以将光能转化为电能。

四、肖特基二极管与MOS管的比较肖特基二极管与MOS管（金属-氧化物-半导体场效应晶体管）是两种不同类型的半导体器件，它们在结构和特性上有所不同。

1. 结构：肖特基二极管由金属和P型半导体材料组成，而MOS管由金属氧化物和半导体材料组成。

2. 功能：肖特基二极管主要用于整流和高频开关电路中，而MOS管主要用于放大和开关电路中。

3. 特性：肖特基二极管的优点在于低漏电流和快速开关速度，但其直流特性和温度特性较差；MOS管的特点在于良好的输入输出特性和高集成度，但功耗较大。

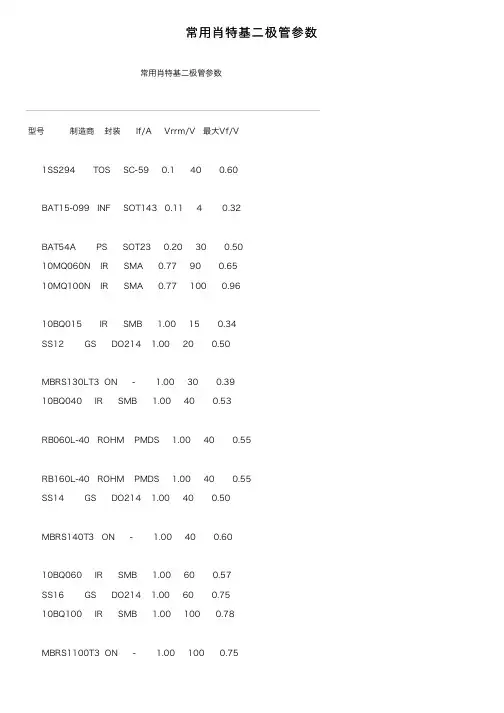

常⽤肖特基⼆极管参数常⽤肖特基⼆极管参数型号 制造商 封装 If/A Vrrm/V 最⼤Vf/V1SS294 TOS SC-59 0.1 40 0.60BAT15-099 INF SOT143 0.11 4 0.32BAT54A PS SOT23 0.20 30 0.5010MQ060N IR SMA 0.77 90 0.6510MQ100N IR SMA 0.77 100 0.9610BQ015 IR SMB 1.00 15 0.34SS12 GS DO214 1.00 20 0.50MBRS130LT3 ON - 1.00 30 0.3910BQ040 IR SMB 1.00 40 0.53RB060L-40 ROHM PMDS 1.00 40 0.55RB160L-40 ROHM PMDS 1.00 40 0.55SS14 GS DO214 1.00 40 0.50MBRS140T3 ON - 1.00 40 0.6010BQ060 IR SMB 1.00 60 0.57SS16 GS DO214 1.00 60 0.7510BQ100 IR SMB 1.00 100 0.7815MQ040N IR SMA 1.70 40 0.55PBYR245CT PS SOT223 2.00 45 0.45 30BQ015 IR SMC 3.00 15 0.3530BQ040 IR SMC 3.00 40 0.5130BQ060 IR SMC 3.00 60 0.5830BQ100 IR SMC 3.00 100 0.79 STPS340U STM SOD6 3.00 40 0.84MBRS340T3 ON - 3.00 40 0.52RB051L-40 ROHM PMDS 3.00 40 0.45 MBRS360T3 ON - 3.00 60 0.7030WQ04FN IR DPAK 3.30 40 0.6230WQ06FN IR DPAK 3.30 60 0.7030WQ10FN IR DPAK 3.30 100 0.9130WQ03FN IR DPAK 3.50 30 0.5250WQ03FN IR DPAK 5.50 30 0.5350WQ06FN IR DPAK 5.50 60 0.576CWQ06FN IR DPAK 6.60 60 0.586CWQ10FN IR DPAK pr 6.60 100 0.81 1N5817 ON 轴向 1.00 20 0.751N5818 ON 轴向 1.00 30 0.55SB130 GS 轴向 1.00 30 0.501N5819 ON 轴向 1.00 40 0.6011DQ04 IR 轴向 1.10 40 0.5511DQ05 IR 轴向 1.10 50 0.5811DQ06 IR 轴向 1.10 60 0.58MBRS340TR IR SMC 3.00 40 0.431N5820 ON 轴向 3.00 20 0.851N5821 ON 轴向 3.00 30 0.381N5822 ON 轴向 3.00 40 0.52MBR360 ON 轴向 3.00 60 1.00SS32 GS DO214 3.00 20 3.00SS34 GS DO214 3.00 40 0.5031DQ10 IR DO201 3.30 100 0.85SB530 GS 轴向 5.00 30 0.57SB540 GS DO201 5.00 40 0.5750SQ080 IR 轴向 5.00 80 0.6650SQ100 IR 轴向 5.00 100 0.66MBR735 GS TO220 7.50 35 0.84 MBR745 GS TO220 7.50 45 0.84 MBR745 IR TO220 7.50 45 0.8480SQ040 IR 轴向 8.00 40 0.53STQ080 IR TO220 8.00 80 0.728TQ100 TO220 8.00 100 0.7280SQ040 IR 轴向 8.00 40 0.5380SQ035 IR DO204AR 8.00 35 0.53 HFA16PA60C IR TO247CT 8.00 600 1.70 95SQ015 轴向 9.00 15 0.31STPS1045F ON ISO220 10.00 45 0.64MBR2060CT ON TO220 10.00 60 0.85MBR1060 ON TO220 10.00 60 0.95 PBYR10100 PS TO220 10.00 100 0.7010TQ040 IR TO220 10.00 40 0.57MBR1045 IR TO220 10.00 45 0.8410CTQ150-1 IR D2pak 10.00 150 0.7340L15CTS IR D2pak 10.00 150 0.4185CNQ015A IR D61 80.00 15 0.32150K40A IR D08 150.00 400 1.3312CTQ040 IR TO220 12.00 45 0.73 MBR1545CT IR TO220 pr 15.00 45 0.72MBR1660 GS TO220 16.00 60 0.7516CTQ080 IR TO220 pr 16.00 80 0.7216CTQ100 IR TO220 pr 16.00 100 0.7216CTQ100-1 IR D2Pak 16.00 100 0.7218TQ045 ON TO220 18.00 45 0.60HFA16PB120 IR TO247 16.00 1200 3.00 MBR1645 IR TO220AC 16.00 45 0.63MBR2090CT IR TO220 pr 20.00 90 0.80 MBR20100CT IR TO220 pr 20.00 100 0.80MBR20100CT-1IR TO262 20.00 100 0.80 MBR2080CT IR TO220AB 20.00 80 0.85 MBR2545CT IR TO220AB 30.00 45 0.82 MBR3045WT IR TO247 30.00 4532CTQ030 IR TO220 pr 30.00 30 0.49 32CTQ303-1 IR D2Pak 30.00 30 0.4930CPQ060 IR TO220 pr 30.00 60 0.62 30CPQ080 IR TO247AC 30.00 80 0.86 30CPQ100 IR TO247 pr 30.00 100 0.86 30CPQ150 IR TO247 pr 30.00 150 1.00 40CPQ040 IR TO247 pr 40.00 40 0.49 40CPQ045 IR TO247 pr 40.00 45 0.49 40CPQ050 IR TO247AA 40.00 50 0.53 40CPQ100 IR TO247 pr 40.00 100 0.77 40L15CT IR TO220AB 40.00 15 0.5347CTQ020 IR TO220 40.00 20 0.3448CTQ060 IR TO220 40.00 60 0.5840L15CW IR TO247 40.00 15 0.5242CTQ030 IR TO220 40.00 30 0.3840CTQ045 IR TO220 40.00 45 0.6840L45CW IR TO247 40.00 45 0.7040CPQ060 ON TO247 40.00 60 0.6852CPQ030 IR TO247 50.00 30 0.38MBR6045WT IR TO247pr 60.00 45 0.73STPS6045CPI ON TOP3I 60.00 45 0.8465PQ015 IR TO247 65.00 15 0.5072CPQ030 IR TO247AC 70.00 30 0.51 85CNQ015 IR D61 80.00 15 0.3283CNQ100 IR D61 80.00 100 0.6780CPQ020 IR TO247 80.00 20 0.3282CNQ030A IR D61 80.00 30 0.3782CNQ045A IR D61 80.00 45 0.4783CNQ100A IR D61 80.00 100 0.67 120NQ045 IR HALFPAK 120.00 45 0.52 125NQ015 IR D67 120.00 15 0.33122NQ030 IR D67 120.00 30 0.41 STPS16045TV ON ISOTOP 160.00 45 0.95 182NQ030 IR D67 180.00 30 0.41200CNQ040 IR TO244AB 200.00 40 0.54 200CNQ045 IR TO244AB 200.00 45 0.54 200CNQ030 IR TO244AB 200.00 30 0.48 STPS24045TV ON ISOTOP 240.00 45 0.91 203CMQ080 IR TO244 200.00 80 1.03 240NQ045 IR HALFPAK 240.00 45 0.55 301CNQ045 IR TO244 300.00 45 0.59 403CNQ100 IR TO244AB 400.00 100 0.83 440CNQ030 IR TO244AB 440.00 30 0.41肖特基⼆极管肖特基整流⼆极管型号额定I（AV）AVRRM V向峰值电压浪涌电流IFSM A反向恢复时间nsSB0200.6202010 SB0300.6302010 SB0400.6402010 1N58171202510 1N58181302510 1N58191402510 SB1201204010 SB1301304010 SB1401404010 SB150150405 SB160160405 SR1201204020 SR1301304020 SR1401404020 SR1501504020 SR1601604020 SR1801804020 SR1A011004020 SB2202205020 SB2302305020 SB2402405020 SB2502505020 SB2602605020 SR2202205010 SR2302305010 SR2402405010 SR2502505010 SR2602605010 SR2802805010 SR2A021005010 1N58203208020 1N58213308020 1N58223408020 SB3203208020 SB3303308020 SB3403408020 SB3503508010 SB3603608010 SR3203208020SR3503508020 SR3603608020 SR3803808020 SR3A031008020 SB52052015050 SB53053015050 SB54054015050 SB55055015025 SB56056015025 SR52052015050 SR53053015050 SR54054015050 SR55055015025 SR56056015025 SR58058015025 SR5A0510015025。

编辑：GGASEMI肖特基二极管的型号众多，接下来所列型号主要以电流电压大小，分为大类，再以封装区分作为辅助分类。

ASEMI肖特基二极管型号大全，找找MBR4045PT属于哪一类1A~5A 20V~150V 肖特基二极管两者型号都在用SS封装：SS110 、SS14 。

10A 45V~200V 肖特基二极管采用TO-220AC封装的有：MBR10200AC、MBR10150AC、MBR10100AC、MBR1060AC、MBR1045AC、MBR1040AC采用TO-220封装的有：MBR1040FCT、MBR10200FCT、MBR10100FCT、MBR10150FCT、 MBR1040CT、MBR10200CT、MBR1040FCT、MBT1045FCT、 MBR1045CT、MBR1040CT、 MBR1045CT、MBR1060CT、MBR1060FCT、MBR10100CT、MBT10100FCT、MBR10150CT该封装有FCT和CT结尾的型号命名，区别于前者是塑封封装、后者是铁头封装。

采用TO-251封装的有：BD1045CT、BD1060CT、BD10100CT、BD10150CT、BD10200CT、BD1040CT采用TO-252封装的有：BD1040CS、BD1045CS、BD1060CS、BD10100CS、BD10150CS、 BD10200CS 采用TO-263封装的有：MBR10200DC、MBR1040DC、MBR1045DC、MBR1060DC、MBR10100DC、MBR10150DC20A 45V~200V肖特基二极管采用TO-220AC封装的有：MBR20200AC、MBR20150AC、MBR20100AC、MBR2060AC、 MR2045AC采用TO-251封装的有：BD2060CT、BD2045CT、BD20100CT、BD20150CT、BD20200CT、采用TO-252封装的有：BD20100CS、BD20150CS、BD20200CS、BD2045CS、BD2060CS采用TO-263封装的有：MBR2045DC、MBR2060DC、MBR20100DC、MBR20150DC、MBR20200DC采用TO-220封装的有：MBR2045CT、MBR2045FCT、MBR20200FCT、MBR2060CT、 MBR20100FCT、MBR2060FCT、MBR20100CT、MBR20100FCT、 MBR20150CT、MBR20150FCT、MBR20200CT、MBR20200FCT采用TO-247/3封装的有：MBR20200PT30A 45V~200V 肖特基二极管采用TO-247/3P封装的有：MBR3045PT、MBR3060PT、MBR30100PT、MBR30150PT、MBR30200PT采用TO-263封装的有：MBR30200DC、MBR3060DC、MBR30100DC、MBR30150DC、MBR3045DC采用TO-220封装的有：MBR3045CT、MBR3045FCT、MBR3060CT、MBR3060FCT、MBR30100CT、MBT30100FCT、MBR30150CT、MBR30150FCT、 MBR30200CT、MBR30200FCT 40A 45V~200V 肖特基二极管采用TO-263封装的有：MBR4045DC、MBR40200DC、MBR4060DC、MBR40100DC、MBR40150DC采用TO-247/3P封装的有：MBR40200PT、MBR4045PT、MBR4060PT、MBR40100PT、 MBR40150PT、采用TO-220封装的有：MBR4045FCT、MBR4045CT、MBR4060FCT、MB40100FCT、 MBR4060CT、MBR40100CT60A 45V~220V 肖特基二极管采用TO-247/3P封装的有：MBR6045PT、MBR6060PT、MBR60100PT、MBR60150PT、 MBR60200PT 10A~60A 20V~100V 肖特基二极管采用ITO-220AB封装的有：SBT10150UCT、SBT10100UCT、SBT1060UCT、SBT1045UCT、SBT10150VCT、SBT10100VCT、SBT1060VCT、SBT1045VCT、SBT30150UCT、SBT2045VCT、SBT2060VCT、SBT20100VCT、SBT20150VCT、SBT2045UCT、 SBT2060UCT、SBT20100UCT、 SBT20150UCT、SBT3045VCT、SBT3060VCT、SBT30100VCT、 SBT30150VCT、SBT3045UCT、SBT3060UCT、SBT30100UCT、SBT1045UFCT、SBT30100UFCT、SBT1060UFCT、SBT10150VFCT、SBT10100VFCT、SBT1060VFCT、SBT1045VFCT、SBT10100UFCT、SBT2045VFCT、SBT10150UFCT、 SBT2060VFCT、SBT20100VFCT、SBT20150VFCT、SBT2045UFCT、SBT2060UFCT、SBT20100UFCT、SBT20150UFCT、SBT3045VFCT、SBT3060VFCT、SBT30100VFCT、 SBT30150VFCT、SBT3045UFCT、SBT3060UFCT、SBT30150UFCT、SBT1045UFCT、 SB10100LCT、SB10150LCT、SB1045LFCT、SB1045LFCT、SB30100LFCT、 SB1060LFCT、SB30150LFCT、SB10100LFCT、SB2045LFCT、SB10150LFCT、SB2060LFCT、SB20100LFCT、SB3060LCT采用TO-220AB封装的有：SB1060LCT、SB30150LCT、SB30150LCT、SB10100LCT、SB2060LCT、SB10150LCT、SB20150LCT、SB3060LCT、SB30100LCT、SB1045LCT采用TO-277封装的有：10V45这款肖特基二极管型号是超低压降、贴片小封装的。

贴片肖特基二极管常见型号
贴片肖特基二极管是一种常用的小型的二极管，它们在电子行业中的应用非常
普遍，它们的封装形式相对于普通的二极管更加紧凑，可以节省空间。

下面我们来看看贴片肖特基二极管一些常见型号。

首先，BJT系列贴片肖特基二极管，它们紧凑型的设计具有象芯片一样的封装，使其具有良好的耐热性及耐腐蚀性，具有较高的耐电压能力，经常用于控制电源。

常见型号有BC547、BC548和BC549，它们具有良好的导通性和抗干扰能力。

其次，PNP系列贴片肖特基二极管，它具有高可靠性和良好的稳定性，可以用
于模拟信号处理和放大，它们的信号噪声及纹波电压也比较低。

常见型号是2SB54、2SB55、2SB56，它们可以用于模拟视频信号的输入和处理，同时可以兼容CMOS芯片。

最后，NMOSFET系列贴片肖特基二极管，它具有良好的高压和热稳定性，经常
用于高速电路中。

常见型号有IRF 4905、IRF5305和IRF 5705，它们可以用于频
繁转换的输出电路和高速电路中，同时还具有良好的功率效率。

总之，贴片肖特基二极管具有高效性、稳定性及耐热性等特点，有其独特的优势。

不同类型的贴片肖特基二极管都用在各种电子设备中，发挥着不可替代的作用。

常用肖特基二极管型号及参数肖特基二极管是一种特殊的二极管，由于其具有较高的开关速度和低的开启电压，被广泛应用于电子领域中的高频电路、开关电路和功率放大电路等。

本文将介绍几种常用的肖特基二极管型号及其参数。

1. 1N58171N5817是一种常用的肖特基二极管，其最大反向电压为20V，最大正向电流为1A。

它具有快速恢复特性和低的正向压降，适用于高频开关电源和充电电路。

2. 1N58221N5822是一种常见的肖特基二极管，其最大反向电压为40V，最大正向电流为3A。

该型号的二极管具有较低的正向压降和较高的开关速度，适用于高频开关电源、稳压电路和逆变电路。

3. SR5100SR5100是一种高性能的肖特基二极管，其最大反向电压为100V，最大正向电流为5A。

该型号的二极管具有较低的反向电流和较高的开关速度，适用于高频开关电源、电机驱动和电源逆变器等应用。

4. BAT54BAT54是一种超小封装的肖特基二极管，其最大反向电压为30V，最大正向电流为200mA。

该型号的二极管具有快速恢复特性和低的正向压降，适用于便携式电子产品、无线通信和电源管理等领域。

5. SB5150SB5150是一种高性能的肖特基二极管，其最大反向电压为150V，最大正向电流为5A。

该型号的二极管具有较低的反向电流和较高的开关速度，适用于高频开关电源、电机驱动和电源逆变器等应用。

6. MBR20100CTMBR20100CT是一种高功率的肖特基二极管，其最大反向电压为100V，最大正向电流为20A。

该型号的二极管具有快速恢复特性和低的正向压降，适用于高功率开关电源、电机驱动和逆变器等高要求的应用。

肖特基二极管是一种具有快速恢复特性和低的正向压降的二极管。

常用的肖特基二极管型号包括1N5817、1N5822、SR5100、BAT54、SB5150和MBR20100CT等。

这些二极管具有不同的最大反向电压和最大正向电流，适用于不同的应用场景。

肖特基二极管10V45(PS1045L)满足了电子产品薄，低，小，高效，环保的特性，使10V45越来越多的应用在各类电子数码产品当中，强元芯专业为你介绍10V45的特性。

肖特基二极管10V45尺寸参数如下图所示：
10V45的封装方式TO-277，大小只有普通人小指指甲大小的1/3，厚度是1.25mm，可见其薄，10V45整流电流可以达到10A,反向耐压45V，10V45相比于同类别的肖特基二极管除了体积小，薄之外，其最大的特点就是正向压降非常低，普通的肖特基二极管MBR1045其正向压降是0.54V,而10V45只有0.42V,因此它的转化效率非常之高，是现代工业环保重要一方面——资源节约，同时10V45环保的另一方面体现在在塑封黑胶完全采用环保树脂，其铅，铬等重金属，及溴，苯的含量均符合国际标准，最后不得不提肖特基二极管其最主要的特性，超快的反向恢复时间，肖特基二极管的反向恢复时间在5个纳秒以内即1秒钟内可承受2亿次电流交替，反应速度非常之快。

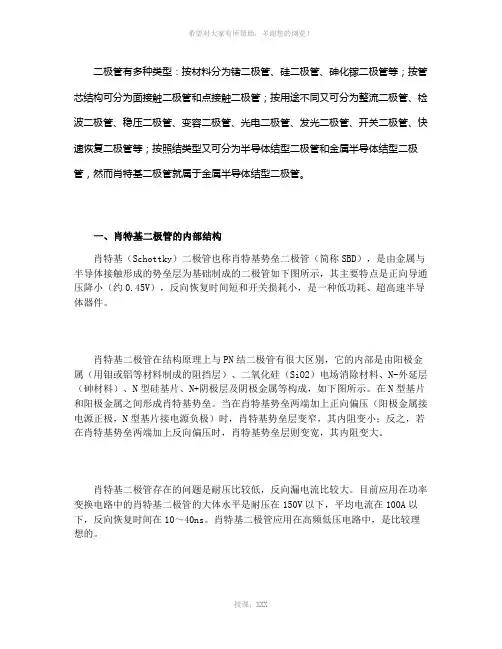

二极管有多种类型：按材料分为锗二极管、硅二极管、砷化镓二极管等；按管芯结构可分为面接触二极管和点接触二极管；按用途不同又可分为整流二极管、检波二极管、稳压二极管、变容二极管、光电二极管、发光二极管、开关二极管、快速恢复二极管等；按照结类型又可分为半导体结型二极管和金属半导体结型二极管，然而肖特基二极管就属于金属半导体结型二极管。

一、肖特基二极管的内部结构肖特基（Schottky）二极管也称肖特基势垒二极管（简称SBD），是由金属与半导体接触形成的势垒层为基础制成的二极管如下图所示，其主要特点是正向导通压降小（约0.45V），反向恢复时间短和开关损耗小，是一种低功耗、超高速半导体器件。

肖特基二极管在结构原理上与PN结二极管有很大区别，它的内部是由阳极金属（用钼或铝等材料制成的阻挡层）、二氧化硅（SiO2）电场消除材料、N-外延层（砷材料）、N型硅基片、N+阴极层及阴极金属等构成，如下图所示。

在N型基片和阳极金属之间形成肖特基势垒。

当在肖特基势垒两端加上正向偏压（阳极金属接电源正极，N型基片接电源负极）时，肖特基势垒层变窄，其内阻变小；反之，若在肖特基势垒两端加上反向偏压时，肖特基势垒层则变宽，其内阻变大。

肖特基二极管存在的问题是耐压比较低，反向漏电流比较大。

目前应用在功率变换电路中的肖特基二极管的大体水平是耐压在150V以下，平均电流在100A以下，反向恢复时间在10～40ns。

肖特基二极管应用在高频低压电路中，是比较理想的。

二、肖特基二极管应用开关电源当中我们经常会用到肖特基二极管，但是由于不同厂商等原因性能上就相差很大，我们选择肖特基时必须要考虑以下几点参数：1、导通压降VFVF为二极管正向导通时二极管两端的压降，当通过二极管的电流越大，VF越大；当二极管温度越高时，VF越小。

2、反向饱和漏电流IRIR指在二极管两端加入反向电压时，流过二极管的电流，肖特基二极管反向漏电流较大，选择肖特基二极管是尽量选择IR较小的二极管。

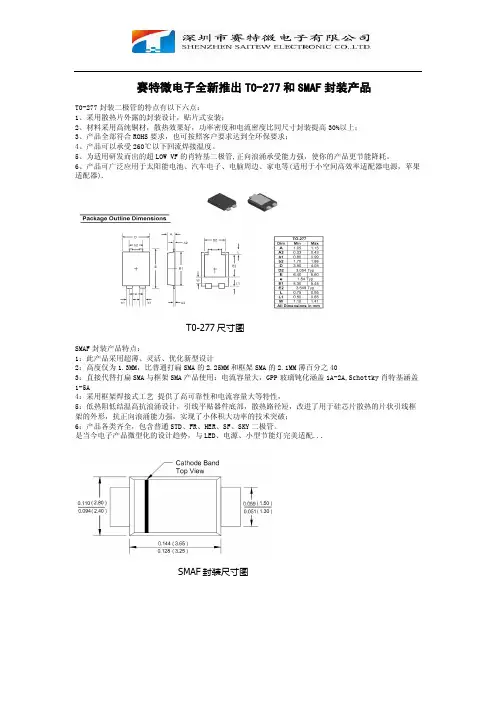

赛特微电子全新推出TO-277和SMAF封装产品
T0-277封装二极管的特点有以下六点：
1、采用散热片外露的封装设计，贴片式安装；
2、材料采用高纯铜材，散热效果好，功率密度和电流密度比同尺寸封装提高30%以上；
3、产品全部符合ROHS要求，也可按照客户要求达到全环保要求；
4、产品可以承受260℃以下回流焊接温度。

5、为适用研发而出的超LOW VF的肖特基二极管,正向浪涌承受能力强，使你的产品更节能降耗。

6、产品可广泛应用于太阳能电池、汽车电子、电脑周边、家电等(适用于小空间高效率适配器电源，苹果适配器).
T0-277尺寸图
SMAF封装产品特点：
1：此产品采用超薄、灵活、优化新型设计
2：高度仅为1.3MM，比普通打扁SMA的2.25MM和框架SMA的2.1MM薄百分之40
3：直接代替打扁SMA与框架SMA产品使用：电流容量大，GPP玻璃钝化涵盖1A-2A,Schottky肖特基涵盖1-5A
4：采用框架焊接式工艺提供了高可靠性和电流容量大等特性，
5：低热阻低结温高抗浪涌设计，引线平贴器件底部，散热路径短，改进了用于硅芯片散热的片状引线框架的外形，抗正向浪涌能力强，实现了小体积大功率的技术突破；
6：产品各类齐全，包含普通STD、FR、HER、SF、SKY二极管。

是当今电子产品微型化的设计趋势，与LED、电源、小型节能灯完美适配...
SMAF封装尺寸图。

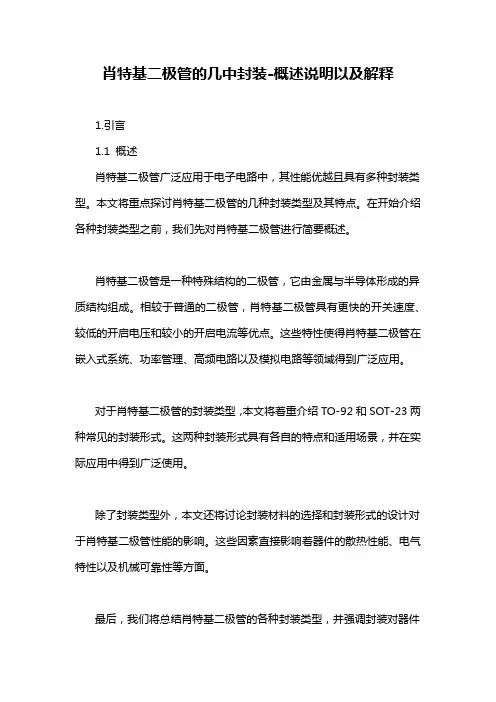

肖特基二极管的几中封装-概述说明以及解释1.引言1.1 概述肖特基二极管广泛应用于电子电路中，其性能优越且具有多种封装类型。

本文将重点探讨肖特基二极管的几种封装类型及其特点。

在开始介绍各种封装类型之前，我们先对肖特基二极管进行简要概述。

肖特基二极管是一种特殊结构的二极管，它由金属与半导体形成的异质结构组成。

相较于普通的二极管，肖特基二极管具有更快的开关速度、较低的开启电压和较小的开启电流等优点。

这些特性使得肖特基二极管在嵌入式系统、功率管理、高频电路以及模拟电路等领域得到广泛应用。

对于肖特基二极管的封装类型，本文将着重介绍TO-92和SOT-23两种常见的封装形式。

这两种封装形式具有各自的特点和适用场景，并在实际应用中得到广泛使用。

除了封装类型外，本文还将讨论封装材料的选择和封装形式的设计对于肖特基二极管性能的影响。

这些因素直接影响着器件的散热性能、电气特性以及机械可靠性等方面。

最后，我们将总结肖特基二极管的各种封装类型，并强调封装对器件性能的重要影响。

深入了解肖特基二极管封装类型的优缺点，对于正确选择合适的封装类型，提升电路性能，具有重要意义。

通过本文的阐述，我们希望读者能够全面了解肖特基二极管的封装类型及其特点，从而在实际应用中能够做出明智的选择。

1.2 文章结构本文将围绕肖特基二极管的封装类型展开论述。

首先在引言部分概述肖特基二极管的基本知识，并介绍本文的目的。

接下来在正文部分，将详细介绍肖特基二极管的封装类型，包括TO-92封装和SOT-23封装。

对于每种封装类型，将讨论其特点，包括封装材料选择和封装形式设计。

在结论部分，将总结肖特基二极管的封装类型，并强调封装对器件性能的影响。

通过本文，读者将能够全面了解肖特基二极管的几种封装类型及其特点，从而对肖特基二极管的应用和选择有更深入的认识。

希望本文能为读者提供有价值的信息，并在实际应用中起到指导作用。

1.3 目的目的部分的内容可以按照以下方式编写：目的：肖特基二极管是一种重要的电子器件，具有快速开关、低功耗和高工作频率等特点，被广泛应用于各个领域。

低压降肖特基二极管规格型号
低压降肖特基二极管是一种具有低正向压降的肖特基二极管，主
要应用于高频电路、功率放大器、DC/DC转换器、线性稳压器和开关电源等领域。

下面将介绍几种常见的低压降肖特基二极管的规格型号。

1. B130LAF-13-F
该型号的低压降肖特基二极管具有极低的正向压降和极短的恢复
时间，适用于高频电路和功率放大器等应用。

其最大正向电压为30V，最大平均整流电流为1A，最大反向电流为10uA，且具有极好的ESD性能。

2. BAT54S-7-F
该型号的低压降肖特基二极管是一种超小尺寸的SOT-23封装器件，适用于需要高可靠性和紧凑空间的电路。

其最大正向电压为30V，最大连续工作电流为0.2A，反向电流为5uA，具有极好的迅速开关功能。

3. SS14-E3/5AT
该型号的低压降肖特基二极管是一种超快速开关二极管，适用于开关电源和DC/DC转换器等高速电路。

其最大正向电压为40V，最大平均整流电流为1A，最大反向电流为5uA，具有极短的恢复时间和低正向压降。

4. MBR745-E3/45
该型号的低压降肖特基二极管是一种高可靠性的工业级快速整流二极管，适用于高温环境下的电子设备。

其最大正向电压为45V，最大平均整流电流为7.5A，最大反向电流为5uA，具有极好的低温漂移和ESD性能。

总之，低压降肖特基二极管是一种性能优异的半导体器件，其规格型号多种多样，可根据不同应用场景选择合适的型号。

未来，随着科技的不断进步和市场的不断拓展，低压降肖特基二极管将会有更广泛的应用领域和更多的发展空间。
