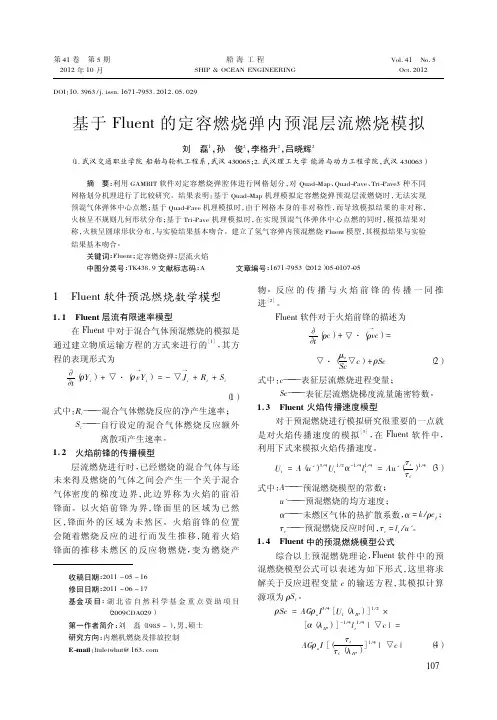

第五章 fluent预混燃烧模型

FLUENT燃烧简介FLUENT软件中包含多种燃烧模型、辐射模型及与燃烧相关的湍流模型，适用于各种复杂情况下的燃烧问题，包括固体火箭发动机和液体火箭发动机中的燃烧过程、燃气轮机中的燃烧室、民用锅炉、工业熔炉及加热器等。

1.1 FLUENT燃烧模拟方法概要燃烧模型是FLUENT软件优于其它CFD软件的最主要的特征之一。

FLUENT可以模拟宽广范围内的燃烧问题。

然而，需要注意的是：你必须保证你所使用的物理模型要适合你所研究的问题。

FLUENT在模拟燃烧中的应用可如下图所示：图 1 FLUENT模拟过程中所需的物理模型1.1.1 气相燃烧模型一般的有限速率形式(Magnussen模型)守恒标量的PDF模型(单或二组分混合分数)层流火焰面模型(Laminar flamelet model)Zimount 模型1.1.2 离散相模型煤燃烧与喷雾燃烧1.1.3 热辐射模型DTRM，P-1，Rosseland 和Discrete Ordinates 模型1.1.4 污染物模型NOx模型，烟(Smoot)模型2.1气相燃烧模型·在FLUENT中，针对不同的燃烧现象，采用了不同的化学动力学处理手段，以减少计算成本，如下：有限速率燃烧模型---预混、部分预混和扩散燃烧混合分数方法(平衡化学的PDF模型和非平衡化学的层流火焰面模型)---扩散燃烧反应进度方法(Zimont模型)---预混燃烧混合物分数和反应进度方法的结合---部分预混燃烧2.2.1 有限速率模型化学反应过程一般采用总包机理(即简化化学反应，如单步反应)进行描述。

求解积分的输运方程，得到每种组分的时均质量分数值，如下：-----(1)其中组分j的反应源项为所有反应K个反应中，组分j的净生成速率：-----(2)-----(3)计算所需参数包括：1、组分及其热力学参数值；2、反应及其速率常数值。

有限速率模型的有缺点：优点：适用于预混、部分预混和扩散燃烧，简单直观；缺点：当混合时间尺度和反应时间尺度相当时缺乏真实性，难以解决化学反应与湍流的耦合问题，难以预测反应的中间组分，模型常数具有不确定性。

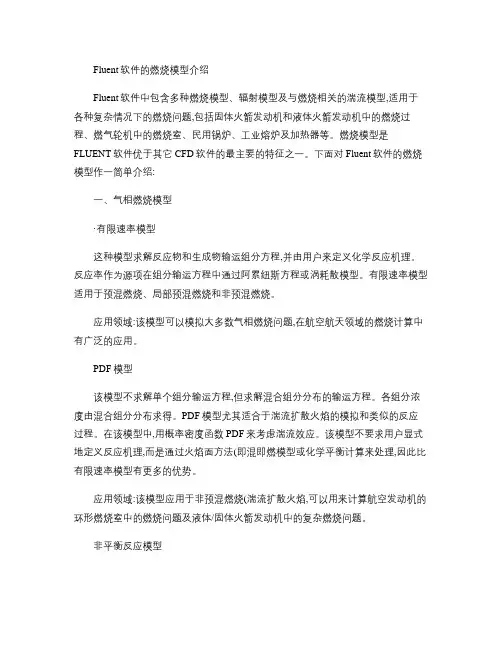

Fluent软件的燃烧模型介绍Fluent软件中包含多种燃烧模型、辐射模型及与燃烧相关的湍流模型,适用于各种复杂情况下的燃烧问题,包括固体火箭发动机和液体火箭发动机中的燃烧过程、燃气轮机中的燃烧室、民用锅炉、工业熔炉及加热器等。

燃烧模型是FLUENT软件优于其它CFD软件的最主要的特征之一。

下面对Fluent软件的燃烧模型作一简单介绍:一、气相燃烧模型·有限速率模型这种模型求解反应物和生成物输运组分方程,并由用户来定义化学反应机理。

反应率作为源项在组分输运方程中通过阿累纽斯方程或涡耗散模型。

有限速率模型适用于预混燃烧、局部预混燃烧和非预混燃烧。

应用领域:该模型可以模拟大多数气相燃烧问题,在航空航天领域的燃烧计算中有广泛的应用。

PDF模型该模型不求解单个组分输运方程,但求解混合组分分布的输运方程。

各组分浓度由混合组分分布求得。

PDF模型尤其适合于湍流扩散火焰的模拟和类似的反应过程。

在该模型中,用概率密度函数PDF来考虑湍流效应。

该模型不要求用户显式地定义反应机理,而是通过火焰面方法(即混即燃模型或化学平衡计算来处理,因此比有限速率模型有更多的优势。

应用领域:该模型应用于非预混燃烧(湍流扩散火焰,可以用来计算航空发动机的环形燃烧室中的燃烧问题及液体/固体火箭发动机中的复杂燃烧问题。

非平衡反应模型层流火焰模型是混合组分/PDF模型的进一步发展,从而用来模拟非平衡火焰燃烧。

在模拟富油一侧的火焰时,典型的平衡火焰假设失效。

该模型可以模拟形成Nox的中间产物。

应用领域:该模型可以模拟火箭发动机的燃烧问题和RAMJET及SCRAMJET 的燃烧问题。

预混燃烧模型该模型专用于燃烧系统或纯预混的反应系统。

在此类问题中,充分混合的反应物和反应产物被火焰面隔开。

通过求解反应过程变量来预测火焰面的位置。

湍流效应可以通过层流和湍流火焰速度的关系来考虑。

应用领域:该模型可以用来模拟飞机加力燃烧室中的复杂流场模拟、气轮机、天然气燃炉等。

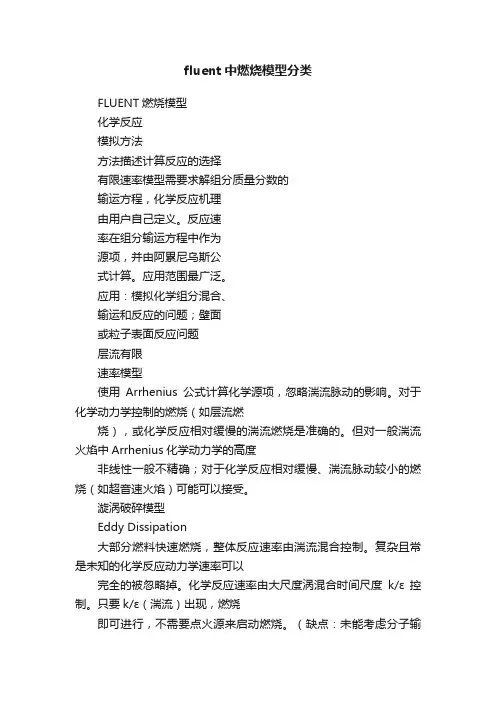

fluent中燃烧模型分类FLUENT燃烧模型化学反应模拟方法方法描述计算反应的选择有限速率模型需要求解组分质量分数的输运方程，化学反应机理由用户自己定义。

反应速率在组分输运方程中作为源项，并由阿累尼乌斯公式计算。

应用范围最广泛。

应用：模拟化学组分混合、输运和反应的问题；壁面或粒子表面反应问题层流有限速率模型使用Arrhenius公式计算化学源项，忽略湍流脉动的影响。

对于化学动力学控制的燃烧（如层流燃烧），或化学反应相对缓慢的湍流燃烧是准确的。

但对一般湍流火焰中Arrhenius化学动力学的高度非线性一般不精确；对于化学反应相对缓慢、湍流脉动较小的燃烧（如超音速火焰）可能可以接受。

漩涡破碎模型Eddy Dissipation大部分燃料快速燃烧，整体反应速率由湍流混合控制。

复杂且常是未知的化学反应动力学速率可以完全的被忽略掉。

化学反应速率由大尺度涡混合时间尺度k/ε控制。

只要k/ε（湍流）出现，燃烧即可进行，不需要点火源来启动燃烧。

（缺点：未能考虑分子输运和化学动力学因素的影响）适用条件：高雷诺数湍流预混燃烧过程。

EBU-Arrehenius模型EDC模型假定化学反应都发生在小涡中（精细涡），反应时间由小涡生存时间和化学反应本身需要的时间共同控制。

EDC模型能够在湍流反应中考虑详细的化学反应机理。

但是他们的数值积分计算开销很大。

使用条件：只有在快速化学反应假定无效的情况下才能使用这一模型（如快速熄灭火焰中缓慢的CO烧尽、选择性非催化还原中的NO转化问题）。

非预混燃烧模型不求解每个组分的质量分数输运方程，求解混合分数输运方程和一个或两个守恒标量的方程，然后从预测的混合分数公布推导出每一个组分的浓度。

通过概率密度函数或PDF来考虑湍流的影响。

应用：主要用于模拟湍流扩散火焰的反应系统。

这个系统要求接近化学平衡，氧化物和燃料以两个或者三个进口进入计算域。

预混燃烧模型主要用于单一、完全预先混合好的燃烧系统。

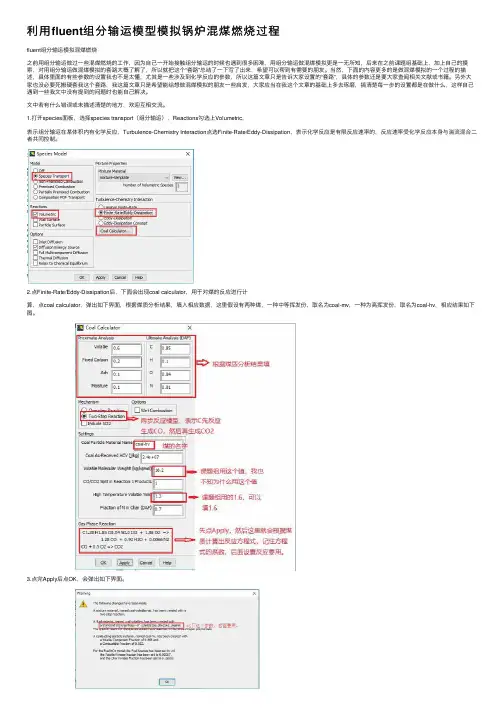

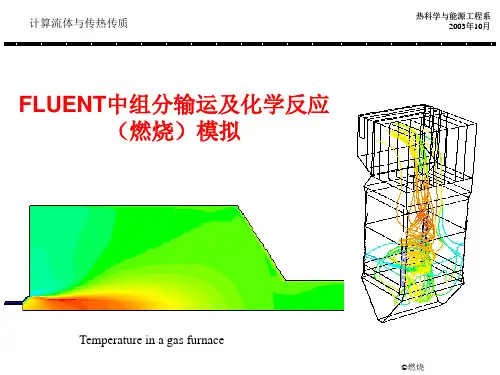

利⽤fluent组分输运模型模拟锅炉混煤燃烧过程fluent组分输运模拟混煤燃烧之前⽤组分输运做过⼀些混煤燃烧的⼯作，因为⾃⼰⼀开始接触组分输运的时候也遇到很多困难，⽤组分输运做混煤模拟更是⼀⽆所知，后来在之前课题组基础上，加上⾃⼰的摸索，对⽤组分输运做混煤模拟的套路⼤概了解了，所以就把这个“套路”总结了⼀下写了出来，希望可以帮到有需要的朋友。

当然，下⾯的内容更多的是做混煤模拟的⼀个过程的描述，具体⾥⾯的有些参数的设置我也不是太懂，尤其是⼀些涉及到化学反应的参数，所以这篇⽂章只是告诉⼤家设置的“套路”，具体的参数还是要⼤家查阅相关⽂献或书籍。

另外⼤家也没必要死搬硬套我这个套路，我这篇⽂章只是希望能给想做混煤模拟的朋友⼀些启发，⼤家应当在我这个⽂章的基础上多去琢磨，搞清楚每⼀步的设置都是在做什么，这样⾃⼰遇到⼀些我⽂中没有提到的问题时也能⾃⼰解决。

⽂中若有什么错误或未描述清楚的地⽅，欢迎互相交流。

1.打开species⾯板，选择species transport（组分输运），Reactions勾选上Volumetric，表⽰组分输运在某体积内有化学反应，Turbulence-Chemistry Interaction点选Finite-Rate/Eddy-Dissipation，表⽰化学反应是有限反应速率的，反应速率受化学反应本⾝与湍流混合⼆者共同控制。

2.点Finite-Rate/Eddy-Dissipation后，下⾯会出现coal calculator，⽤于对煤的反应进⾏计算，点coal calculator，弹出如下界⾯，根据煤质分析结果，填⼊相应数据，这⾥假设有两种煤，⼀种中等挥发份，取名为coal-mv，⼀种为⾼挥发份，取名为coal-hv，相应结果如下图。

3.点完Apply后点OK，会弹出如下界⾯。

4.这样coal-hv就设置好了，然后继续点coal-calculator，以同样的⽅法设置coal-mv。

ffluent燃烧（预混、非预混）12.2.1通用有限速度模型该方法基于组分质量分数的输运方程解，采用你所定义的化学反应机制，对化学反应进行模拟。

反应速度在这种方法中是以源项的形式出现在组分输运方程中的，计算反应速度有几种方法：从Arrhenius 速度表达式计算，从Magnussen 和Hjertager [149]的漩涡耗散模型计算或者从EDC模型[148]计算。

这些模型的应用范围是非常广泛的，其中包括预混和，部分预混和和非预混和燃烧，详细内容请参阅第13章。

12.2.2 非预混和燃烧模型在这种方法中，并不是解每一个组分输运方程，而是解一个或两个守恒标量（混和分数）的输运方程，然后从预测的混合分数分布推导出每一个组分的浓度。

该方法主要用于模拟湍流扩散火焰。

对于有限速度公式来说，这种方法有很多优点。

在守恒标量方法中，通过概率密度函数或者PDF来考虑湍流的影响。

反映机理并不是由我们来确定的，而是使用flame sheet（mixed-is-burned）方法或者化学平衡计算来处理反应系统。

具体请参阅第十四章。

层流flamelet模型是非预混和燃烧模型的扩展，它考虑到了从化学平衡状态形成的空气动力学的应力诱导分离，具体请参阅14.4节。

12.2.3 预混和燃烧模型这一方法主要用于完全预混合的燃烧系统。

在这些问题中，完全的混合反应物和燃烧产物被火焰前缘分开。

我们解出反应发展变量来预测前缘的位置。

湍流的影响是通过考虑湍流火焰速度来计算得出的。

具体请参阅第15章。

12.2.4部分预混和燃烧模型顾名思义，部分预混和燃烧模型就是用于描述非预混和燃烧和完全预混和燃烧结合的系统。

在这种方法中，我们解出混合分数方程和反应发展变量来分别确定组分浓度和火焰前缘位置。

具体请参阅第十六章。

12.3 反应模型的选择解决包括组分输运和反应流动的任何问题，首先都要确定什么模型合适。

模型选取的大致方针如下：通用有限速度模型主要用于：化学组分混合、输运和反应的问题；壁面或者粒子表面反应的问题（如化学蒸气沉积）。

FLUENT软件的燃烧模型介绍Fluent软件中包含多种燃烧模型、辐射模型及与燃烧相关的湍流模型，适用于各种复杂情况下的燃烧问题，包括固体火箭发动机和液体火箭发动机中的燃烧过程、燃气轮机中的燃烧室、民用锅炉、工业熔炉及加热器等。

燃烧模型是FLUENT软件优于其它CFD软件的最主要的特征之一。

下面对Fluent软件的燃烧模型作一简单介绍：一、气相燃烧模型·有限速率模型这种模型求解反应物和生成物输运组分方程，并由用户来定义化学反应机理。

反应率作为源项在组分输运方程中通过阿累纽斯方程或涡耗散模型。

有限速率模型适用于预混燃烧、局部预混燃烧和非预混燃烧。

应用领域：该模型可以模拟大多数气相燃烧问题，在航空航天领域的燃烧计算中有广泛的应用。

∙PDF模型该模型不求解单个组分输运方程，但求解混合组分分布的输运方程。

各组分浓度由混合组分分布求得。

PDF模型尤其适合于湍流扩散火焰的模拟和类似的反应过程。

在该模型中，用概率密度函数PDF来考虑湍流效应。

该模型不要求用户显式地定义反应机理，而是通过火焰面方法(即混即燃模型)或化学平衡计算来处理，因此比有限速率模型有更多的优势。

应用领域：该模型应用于非预混燃烧（湍流扩散火焰），可以用来计算航空发动机的环形燃烧室中的燃烧问题及液体/固体火箭发动机中的复杂燃烧问题。

∙非平衡反应模型层流火焰模型是混合组分/PDF模型的进一步发展，从而用来模拟非平衡火焰燃烧。

在模拟富油一侧的火焰时，典型的平衡火焰假设失效。

该模型可以模拟形成Nox的中间产物。

应用领域：该模型可以模拟火箭发动机的燃烧问题和RAMJET及SCRAMJET的燃烧问题。

∙预混燃烧模型该模型专用于燃烧系统或纯预混的反应系统。

在此类问题中，充分混合的反应物和反应产物被火焰面隔开。

通过求解反应过程变量来预测火焰面的位置。

湍流效应可以通过层流和湍流火焰速度的关系来考虑。

应用领域：该模型可以用来模拟飞机加力燃烧室中的复杂流场模拟、气轮机、天然气燃炉等。
