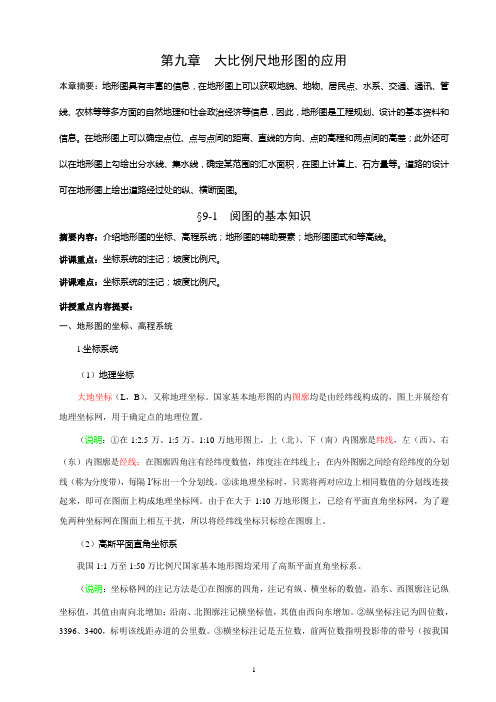

第九章大比例尺地形图的应用本章摘要：地形图具有丰富的信息，在地形图上可以获取地貌、地物、居民点、水系、交通、通讯、管线、农林等等多方面的自然地理和社会政治经济等信息，因此，地形图是工程规划、设计的基本资料和信息。
在地形图上可以确定点位、点与点间的距离、直线的方向、点的高程和两点间的高差；此外还可以在地形图上勾绘出分水线、集水线，确定某范围的汇水面积，在图上计算上、石方量等。
道路的设计可在地形图上绘出道路经过处的纵、横断面图。
§9-1 阅图的基本知识摘要内容：介绍地形图的坐标、高程系统；地形图的辅助要素；地形图图式和等高线。
讲课重点：坐标系统的注记；坡度比例尺。
讲课难点：坐标系统的注记；坡度比例尺。
讲授重点内容提要：一、地形图的坐标、高程系统1.坐标系统（1）地理坐标大地坐标（L，B），又称地理坐标。
国家基本地形图的内图廓均是由经纬线构成的，图上并展绘有地理坐标网，用于确定点的地理位置。
（说明：①在1:2.5万、1:5万、1:10万地形图上，上（北）、下（南）内图廓是纬线，左（西）、右（东）内图廓是经线；在图廓四角注有经纬度数值，纬度注在纬线上；在内外图廓之间绘有经纬度的分划线（称为分度带），每隔1′标出一个分划线。
②读地理坐标时，只需将两对应边上相同数值的分划线连接起来，即可在图面上构成地理坐标网。
由于在大于1:10万地形图上，已绘有平面直角坐标网，为了避免两种坐标网在图面上相互干扰，所以将经纬线坐标只标绘在图廓上。
（2）高斯平面直角坐标系我国1:1万至1:50万比例尺国家基本地形图均采用了高斯平面直角坐标系。
（说明：坐标格网的注记方法是①在图廓的四角，注记有纵、横坐标的数值，沿东、西图廓注记纵坐标值，其值由南向北增加；沿南、北图廓注记横坐标值，其值由西向东增加。
②纵坐标注记为四位数，3396、3400，标明该线距赤道的公里数。
③横坐标注记是五位数，前两位数指明投影带的带号（按我国经度位置，带号应为二位数字，规定在横坐标Y值前面冠以投影带带号）；后三位数标明该线距纵坐标轴的公里数，如图上598；其它各坐标线的注记仅注后两位数学，如02、04。
