钢结构焊缝外观高质量的检验要求规范

钢结构焊缝检验标准钢结构焊缝检验是钢结构工程中非常重要的一环，其质量直接关系到工程的安全和稳定性。

在进行焊缝检验时，需要严格按照相关标准进行操作，以确保焊缝的质量达到要求。

本文将介绍钢结构焊缝检验的标准及相关内容，希望能对相关从业人员有所帮助。

首先，钢结构焊缝检验应符合国家标准《钢结构焊接质量评定标准》（GB 50661-2011）的要求。

该标准规定了焊接工艺评定、焊接工艺试验、焊接质量评定等内容，对焊缝的检验方法和要求进行了详细的规定，是进行钢结构焊缝检验的重要依据。

其次，焊缝的外观检验是焊缝检验的重要环节之一。

根据《钢结构设计规范》（GB 50017-2003）的规定，焊缝的外观应该平整、均匀，无气孔、夹渣、裂纹等缺陷。

在进行外观检验时，应该使用适当的检测工具，如焊缝探伤剂、放射照相、超声波探伤等，以确保焊缝的质量符合标准要求。

另外，焊缝的尺寸检验也是焊缝检验的重要内容之一。

根据《钢结构设计规范》（GB 50017-2003）的规定，焊缝的尺寸应符合设计要求，焊腹宽度、咬边厚度、焊缝高度等尺寸应符合相应的标准要求。

在进行尺寸检验时，应该使用适当的测量工具，如焊缝规、焊缝检测仪等，以确保焊缝的尺寸符合标准要求。

最后，焊缝的力学性能检验也是焊缝检验的重要内容之一。

根据《钢结构设计规范》（GB 50017-2003）的规定，焊缝的抗拉强度、屈服强度、冲击韧性等力学性能应符合设计要求。

在进行力学性能检验时，应该使用适当的试验设备，如拉伸试验机、冲击试验机等，以确保焊缝的力学性能符合标准要求。

综上所述，钢结构焊缝检验标准是保证焊缝质量的重要依据，严格按照相关标准进行操作，对保证工程的安全和稳定性具有重要意义。

希望相关从业人员能够加强对焊缝检验标准的学习和理解，提高焊缝检验的准确性和规范性，为钢结构工程的质量和安全保驾护航。

焊缝检验标准1.0 适用范围金属材料熔化焊外观检验。

它也可以用于接头的焊前外观检验。

2.0 要求3.1 外观质量3.2.1 验货方法说明照明设备表面光照度至少应达到350LX,建议应达到500LX。

出于直接实施检查的目的，在将实施检查的表面600mm之内，应给外观检测备好足够的空间，而且其检测角度不应小于大约30°（见图1）。

范围图1 检测范围当不能根据图1的检测范围或有应用标准规定时，应采用放大镜间接检查。

4. 焊后外观检验4.1 清理和修磨此类焊缝应进行检查以确定：a)应以人工或机械的方式除去所有的焊渣，这样可避免掩盖任何缺陷；b)不应有工具碰撞或击打的痕迹；c)当需要进行焊缝修磨时，避免打磨引起的接头过热和打磨痕迹，以及不平坦的收尾；d)角焊缝和对接焊缝应进行齐平打磨，接头部分应与母材金属处于平滑状态，不应有不平整之处。

如果造成缺陷（由于打磨或其他导致的），应提出来，以便进行补救。

4.2 外形和尺寸焊缝应检测下列内容：a)焊缝面的外形和超出焊缝金属的高度是否符合验收标准的要求（见4.4.1）；b) 焊接表面是否规则，焊波的形状和节距是否均匀一致，是否有满意的视觉外形，c)焊缝的宽度应与整个接头的宽度相一致，应符合焊接图纸中或验收标准的要求4.3在对接焊缝的情况下，应检查焊缝坡口是否完全填满。

4.4 焊脚和表面焊缝视觉可接近部分，比如单边对接焊缝的焊脚和焊缝表面，应被检验以确定与验收标准之间的偏差（见4.4.1）。

应检测焊缝以确定下列内容：a)在单面对接焊缝的情况下，整个接头的焊透性，根部凹状，烧穿和收缩沟槽是否处在验收标准的规定限度；b)任何咬边均应符合验收标准；c)任何缺陷，例如检测到的裂缝或多孔的情况必要时，均应依照适当的验收准则，在焊接表面或热影响区，采用光学的辅助检查；d)任何其目的是便于组装和生产临时焊接到工件上的附件都可能会影响到物件的功能，或影响检查工作，都应加以除去，从而不损坏工件，应检查固定的附件区域，以确信无任何裂缝。

钢结构焊接施工质量验收规范钢结构是一种常用的建筑结构材料，其质量验收对于保证工程质量和安全至关重要。

焊接是钢结构施工中常用的连接方式之一，因此，钢结构焊接施工质量验收规范成为确保钢结构工程验收质量的基础。

本文将针对钢结构焊接施工质量验收规范进行详细介绍。

一、焊接材料的质量验收1. 焊条的质量验收焊条是钢结构焊接的重要材料，其中焊条的质量直接影响焊缝的质量。

焊条的质量验收应包括生产厂家的资质证明、焊条的外观质量检查和化学成分分析等。

2. 气体保护剂的质量验收在钢结构焊接中，常用的气体保护剂有氩气和二氧化碳等。

气体保护剂的质量验收包括气体纯度、剩余水分和氧含量等指标。

3. 辅助材料的质量验收除焊条和气体保护剂外，还有一些辅助材料在钢结构焊接中起到重要作用，如阻燃剂、表面处理剂等。

这些辅助材料的质量验收应根据相关标准进行。

二、焊接工艺的质量验收1. 焊接设备的质量验收焊接设备是钢结构焊接的关键工具，其质量直接影响焊接过程和焊缝质量。

焊接设备的质量验收包括焊机的额定参数、运行状态和焊机的接地情况等。

2. 焊接工艺规程的质量验收焊接工艺规程是指定焊接工艺参数和操作规范的文件。

焊接工艺规程的质量验收应包括工艺参数的合理性、具体操作步骤是否清晰等方面的评估。

三、焊接质量的检验方法1. 焊缝外观检验焊缝外观检验是通过目测方法评估焊缝表面的情况，包括焊缝形状、气孔、夹渣、未焊透等等。

焊缝外观检验的依据应符合相关标准的规定。

2. 焊缝尺寸和几何形状检验焊缝尺寸和几何形状检验要求对焊缝的尺寸、角度、宽度、间距等进行测量，以判断其是否符合图纸和设计要求。

3. 焊缝强度和机械性能检验焊缝强度和机械性能检验是通过对焊缝进行拉伸试验、硬度测试等方式，评估焊缝的强度和机械性能。

四、焊接质量验收的记录与报告每次焊接质量验收都应有相应的记录和报告，其中包括焊接材料和工艺验收的结果，检验方法和仪器的使用情况，以及焊缝质量的评估结果等内容。

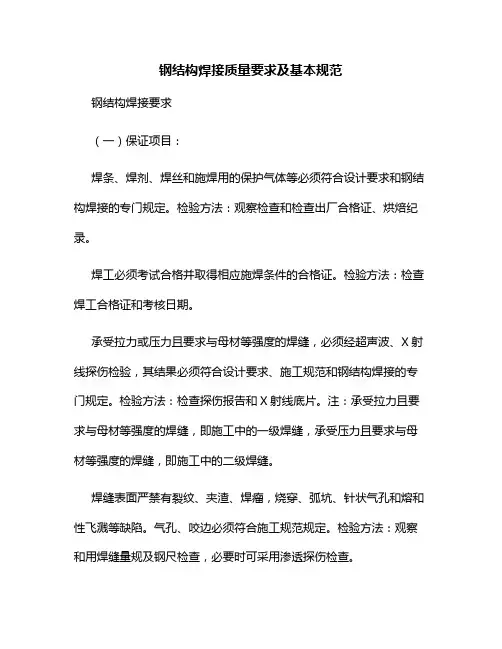

钢结构焊接质量要求及基本规范钢结构焊接要求（一）保证项目：焊条、焊剂、焊丝和施焊用的保护气体等必须符合设计要求和钢结构焊接的专门规定。

检验方法：观察检查和检查出厂合格证、烘焙纪录。

焊工必须考试合格并取得相应施焊条件的合格证。

检验方法：检查焊工合格证和考核日期。

承受拉力或压力且要求与母材等强度的焊缝，必须经超声波、X射线探伤检验，其结果必须符合设计要求、施工规范和钢结构焊接的专门规定。

检验方法：检查探伤报告和X射线底片。

注：承受拉力且要求与母材等强度的焊缝，即施工中的一级焊缝，承受压力且要求与母材等强度的焊缝，即施工中的二级焊缝。

焊缝表面严禁有裂纹、夹渣、焊瘤，烧穿、弧坑、针状气孔和熔和性飞溅等缺陷。

气孔、咬边必须符合施工规范规定。

检验方法：观察和用焊缝量规及钢尺检查，必要时可采用渗透探伤检查。

（二）基本项目：焊缝外观质量应符合以下规定：合格：焊波较均匀，明显处的焊渣和飞溅物清除干净。

优良：焊波均匀，焊渣和飞溅物清除干净。

检查数量：按焊缝数量抽查5%，每条焊缝检查1处，但不少于5处。

检查方法：观察检查。

（三）允许偏差项目：焊缝尺寸的允许偏差和检验方法应符合下表规定：检查数量：按各种焊缝数量各抽查5%，但均不少于1条。

长度小于500MM的焊缝每条检查一处，长度500~2000MM的焊缝每条检查2处，长度大于2000MM的焊缝每条检查3处。

一、质量管理目标本工程质量目标为：确保一次性验收合格，确保成都市结构优质工程，四川省建筑工程“天府金杯”，争创中国建筑工程“鲁班奖”。

本工程给排水工程施工中各系统管道安装、管道的强度严密性试验、管道冲洗、灌水试验、通水试验等须满足设计图纸要求、国标图集安装要求及建筑给水排水及采暖工程施工质量验收规范中的检验标准。

二、质量控制措施1、严格执行国家有关的技术标准，施工质量验收规范；合理安排施工顺序，严禁颠倒工序，保证施工质量，消除质量通病。

2、实行质量责任制，严格做到谁施工谁负责，谁主管谁负责。

焊缝外观质 验收标准及尺 允许偏差1.依据 YB3301-2005中华人民共和 黑色冶金行业标准 制定本工程的角焊缝焊角尺 ，焊角高度Hf取0.6t1和1.52t中的大者，t1为腹板板厚，t2为翼缘板板厚 于埋弧焊 二氧化碳气体保护焊，焊角尺 可比计算值 小1mm，焊接H型钢的最小焊角高度规定为4mm 且用于连接板的平角焊一般为二氧化碳气体保护焊的焊缝测2.依据 JGJ81-2001建筑钢结构焊接技术规程 制定直角角焊缝厚度计算He，1 当间隙b 1.5时，He=0.7Hf,2 当间隙1.5<b 1.5时，He=0.7(Hf-b),综合 述公式得到角焊缝厚度计算He为0.42t1和1.052t之最大，t1为腹板板厚，t2为翼缘板板厚 用于龙门埋弧焊的船型焊的焊缝测说明 埋弧自动焊焊角尺 要求如 表 注明 单 为mm规格腹板板厚翼缘板板厚焊角高度Hf 角焊缝厚度He BH600*400*16*30 16 30 10 8BH500*400*14*2514 25 9 6根据 GB50205-2001 钢结构工程施工质 验收规范制定以 表表A.0.1一级 二级 级焊缝外观质 标准 ㎜项目允许偏差缺陷类型一级二级 级未焊满 指 足设计要求 允许0.2+0.02t，且1.00.2+0.04t，且 2.0100.0焊缝内缺陷总长 25.0根部收缩 允许 0.2+0.02t，且1.00.2+0.04t，且 2.0长度 限咬边 允许 0.05t，且 0.5 连续长度 100.0，且焊缝两侧咬边总长10%焊缝全长0.1t，且 1.0，长度 限弧坑裂纹 允许 允许允许存在个别长度 5.0的弧坑裂纹电弧擦伤 允许 允许允许存在个别电弧擦伤接头 良 允许缺口深度0.05t，且0.5缺口深度0.1t，且 1.01000.0焊缝 应超过1处表面夹渣 允许 允许深 0.2t 长 0.2t，且 20.0 表面气孔 允许 允许50.0焊缝长度内允许直径 0.4t，且 3.0的气孔2个，孔距6倍孔径注 表内t为连接较薄的板厚外观质 为 二级标准接焊缝及完全熔透组合焊缝尺 允许偏差应符合表A.0.2的规定表A.0.2 接焊缝及完全熔透组合焊缝尺 允许偏差 ㎜部分焊透组合焊缝和角焊缝外形尺 允许偏差应符合表A.0.3的规定表A.0.3部分焊透组合焊缝和角焊缝外形尺 允许偏差 ㎜。

钢结构焊接验收规范钢结构焊接是钢结构制作中最常见的连接方式之一，焊接质量的好坏直接影响着钢结构的安全性和使用寿命。

为了保证钢结构焊接质量，需要进行焊接验收。

下面是钢结构焊接验收规范的具体内容。

1. 资质验证焊工必须具备相关的焊接资质证书，如焊接工艺资格证和焊接人员技术等级证书。

在验收过程中，需要查验焊工的资质证书并核实其有效期。

2. 焊接材料验收焊接材料包括焊接电极、焊剂、气体等。

在验收过程中，需要检查焊接材料的合格证明和产品质量报告，并进行材料标识和批次记录。

3. 焊接设备验收验收焊接设备时，要检查设备的运行状况和安全性能。

焊接设备必须具备有效的检验合格证明，并按照规定进行定期维护和检修。

4. 焊接工艺评定焊接工艺评定是确定焊接工艺参数的过程，以保证焊缝质量和焊接强度。

焊接工艺评定必须按照国家规定的标准进行，并进行相应的试块试焊和力学性能测试。

5. 焊缝外观检查焊缝外观检查是对焊缝的形状、尺寸、表面质量等进行检查。

焊缝外观应符合相关标准和规范要求，焊缝表面应无裂纹、夹杂、气孔等缺陷。

6. 焊缝无损检测焊缝无损检测主要包括超声波检测、射线检测和磁粉检测等，用于检测焊缝内部的缺陷。

焊缝无损检测必须由专业人员进行，并按照相关标准进行评定。

7. 焊接强度测试焊接强度测试是对焊缝的强度进行测试，以评估焊接的质量和可靠性。

焊接强度测试应按照相关标准进行，并将结果记录在验收报告中。

8. 验收报告编制完成钢结构焊接验收后，需要编制焊接验收报告，明确记录焊接工艺参数、材料质量证明、设备检验合格证明、焊接缺陷情况、无损检测结果等信息，并由相关单位或个人签字确认。

9. 验收结果评定根据焊接验收报告的情况，评定焊接的质量和合格程度。

若焊接质量符合要求，验收结果为合格；若存在焊接缺陷或强度不达标，验收结果为不合格，并需采取相应的修复措施。

10. 验收记录保存焊接验收报告和相关文件应保存在工程档案中，并依照相关规定保管一定的时间，以备日后的追溯和交验。

钢结构焊缝验收等级
一、焊缝外观质量
焊缝外观质量应符合以下要求：
焊缝表面应平整，不得有明显的凹凸不平和咬边现象；
焊缝的宽度和高度应符合设计要求，不得有变形和塌陷；
焊缝的颜色应与母材一致，不得有明显的色差；
焊缝的边缘应平滑过渡，不得有尖角和突变；
焊缝的引弧板和收弧板应与母材焊接牢固，不得有开裂和夹渣等缺陷。

二、焊缝内部质量
焊缝内部质量应符合以下要求：
焊缝内部不得有气孔、夹渣、裂纹等缺陷；
焊缝内部的质量应符合设计要求的焊接标准；
采用超声波探伤或射线探伤等方法对焊缝内部进行检测，确保其质量符合要求。

三、焊缝强度等级
焊缝强度等级应符合以下要求：
焊缝的强度等级应符合设计要求；
焊缝的强度等级应根据母材的材质和厚度等因素进行选择；
焊缝的强度等级应通过试验验证，确保其满足设计要
求。

四、焊缝无损检测
焊缝无损检测应符合以下要求：
对焊缝进行无损检测的目的在于检测焊缝内部和表面的缺陷；
无损检测的方法包括超声波探伤、射线探伤、磁粉探伤等；
无损检测的合格标准应根据设计要求和相关标准进行判定。

五、焊缝返修
焊缝返修应符合以下要求：
如果焊缝经检测发现存在缺陷，需要进行返修；
返修前应对缺陷进行定位和分析，制定返修方案；
返修过程中应采取必要的措施，防止缺陷扩大或产生新的缺陷；
返修后应对焊缝进行重新检测，确保其质量符合要求。

一．目的检测钢结构工程焊接质量。

指导检测人员按规程正确操作，确保检测结果科学、准确。

二．检测参数及执行标准1.检测参数钢结构外观质量、焊缝质量；2.执行标准GB50205－2001《钢结构工程施工质量验收规范》第4.3.4条的规定，第五章的规定（其中5.2.4条为强制性条文）；GB50221－95《钢结构工程质量检验评定标准》2.2.6.条的规定；GB11345－95《钢焊缝手工超声波探伤方法和探伤结果分级》12、13条的规定；JB/T9218-1999《渗透探伤方法》。

三．适用范围适用于建筑工程的单层、多层、网架等轻型钢结构施工质量检验评定。

四．职责检测员必须执行国家标准，按照作业指导书操作，随时做好记录，编制检测报告，并对数据负责。

五．样本大小及抽检方法1.对工厂制作焊缝的超声探伤，应按每条焊缝计算百分比(一级焊缝100%,二级焊缝20%)，且探伤长度应不小于200mm，对焊缝长度不足200mm时，应对整条焊缝进行探伤。

2.对结构现场安装焊缝的超声探伤，应按同一类型、同一施焊条件的焊缝条数计算百分比(一级焊缝100%,二级焊缝20%)，探伤长度应不小于200mm，并应不少于1条焊缝。

3.对T型接头、角接接头和要求熔透的对接和角对接组合焊缝的外观检查数量：同类焊缝抽查10%，且不应少于3条。

4.对焊缝表面不得有裂纹、焊瘤等缺陷。

一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。

且一级焊缝不得有咬边、未焊满等缺陷。

外观检查数量：每批同类构件抽查10%、且不应少于3件；被抽查构件中每一类型焊缝按条数抽查5%、且不应少于1条；每条检查1处，总抽查数不应少于10处。

5.拼装后焊接球、螺栓球及杆件的外观质量按节点数量抽查5%，但不应少于5个。

6.钢结构网架在自重及屋面工程完成后的挠度值：小跨度网架结构测量下弦中央一点，大中跨度网架结构测量下弦中央一点及各向下弦跨度四等分点处。

7.焊接球焊缝每一规格按数量抽查5%，且不应少于3个。

钢结构件焊接尺寸检验规范一、检验目的二、检验范围焊接尺寸检验主要适用于各类钢结构件的焊接工艺与产品检验，包括焊缝的尺寸、角度、深度、高度、宽度、形状、平直度等方面的检验。

三、检验方法焊接尺寸检验应采取目测和测量相结合的方式进行。

可通过直尺、卡尺、游标卡尺、量规和模板等测量工具进行尺寸检验。

四、检验要求1.焊缝尺寸：焊缝尺寸应符合设计图纸和相关标准的要求。

焊缝的长度、宽度、深度等尺寸应通过测量进行检验。

2.焊缝角度：焊缝的角度应符合设计要求，可使用量规或游标卡尺进行测量。

3.焊缝高度：焊缝的高度应符合设计要求，可使用卡尺或模板进行测量。

4.焊缝宽度：焊缝的宽度应符合设计要求，可使用卡尺或游标卡尺进行测量。

5.焊缝形状：焊缝形状应符合设计要求，可通过目测和目视比较进行检验。

6.焊缝平直度：焊缝的平直度应符合设计要求，可使用直尺或拉线测量检验。

7.焊缝的其他尺寸要求：根据设计要求和相关标准的规定，进行相应尺寸的测量检验。

五、检验记录和报告焊接尺寸检验应进行记录，并制作相应的检验报告。

记录和报告应包括以下内容：1.检验日期、项目和人员；2.检验过程中采用的工具和测量方法；3.检验结果，包括尺寸的具体数值和是否合格；4.不合格项的原因和处理措施；5.检验报告的编写人员和审核人员。

六、检验频率焊接尺寸检验的频率应根据具体情况进行确定。

一般来说，焊接过程中的首件和末件应进行全尺寸检验，中间的过程件应进行抽样检验。

检验频率可根据相关标准和工程质量要求进行规定。

七、结论焊接尺寸检验的结论应根据检验结果进行评定，合格的应标注为“合格”，不合格的应标注为“不合格”。

对于不合格的焊接尺寸，应及时采取相应的处理措施修正。

八、总结。

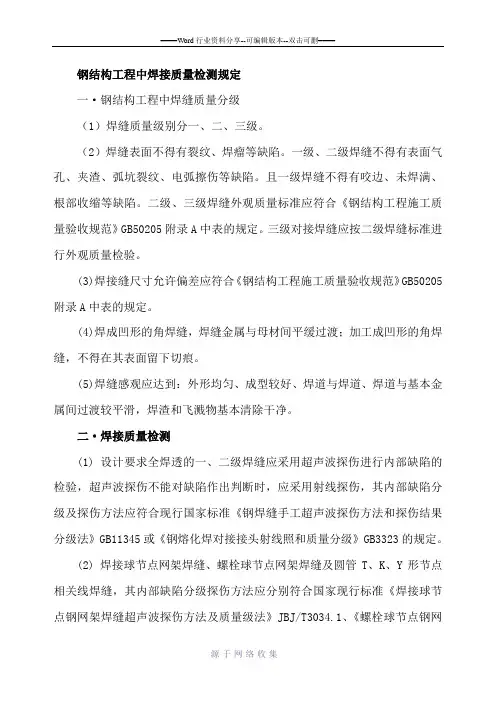

钢结构工程中焊接质量检测规定一·钢结构工程中焊缝质量分级（1）焊缝质量级别分一、二、三级。

（2）焊缝表面不得有裂纹、焊瘤等缺陷。

一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。

且一级焊缝不得有咬边、未焊满、根部收缩等缺陷。

二级、三级焊缝外观质量标准应符合《钢结构工程施工质量验收规范》GB50205附录A中表的规定。

三级对接焊缝应按二级焊缝标准进行外观质量检验。

(3)焊接缝尺寸允许偏差应符合《钢结构工程施工质量验收规范》GB50205附录A中表的规定。

(4)焊成凹形的角焊缝，焊缝金属与母材间平缓过渡；加工成凹形的角焊缝，不得在其表面留下切痕。

(5)焊缝感观应达到：外形均匀、成型较好、焊道与焊道、焊道与基本金属间过渡较平滑，焊渣和飞溅物基本清除干净。

二·焊接质量检测(1) 设计要求全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷的检验，超声波探伤不能对缺陷作出判断时，应采用射线探伤，其内部缺陷分级及探伤方法应符合现行国家标准《钢焊缝手工超声波探伤方法和探伤结果分级法》GB11345或《钢熔化焊对接接头射线照和质量分级》GB3323的规定。

(2) 焊接球节点网架焊缝、螺栓球节点网架焊缝及圆管T、K、Y形节点相关线焊缝，其内部缺陷分级探伤方法应分别符合国家现行标准《焊接球节点钢网架焊缝超声波探伤方法及质量级法》JBJ/T3034.1、《螺栓球节点钢网架焊缝超声波探伤方法及质理分级法》JBJ/T3034.2、《建筑钢结构焊接技术规程》JGJ81的规定。

(3) 一级、二级焊缝的质量等级及缺陷分级应符合下表的规定。

分比，且探伤长度应不小于200mm，当焊缝长度不足200mm时，应对焊缝进行探伤；（2）对现场安装焊缝，应接同一类型、同一施焊条件的焊缝条数计算百分比，探伤长度应不小于200mm，并应不小于1条焊缝。

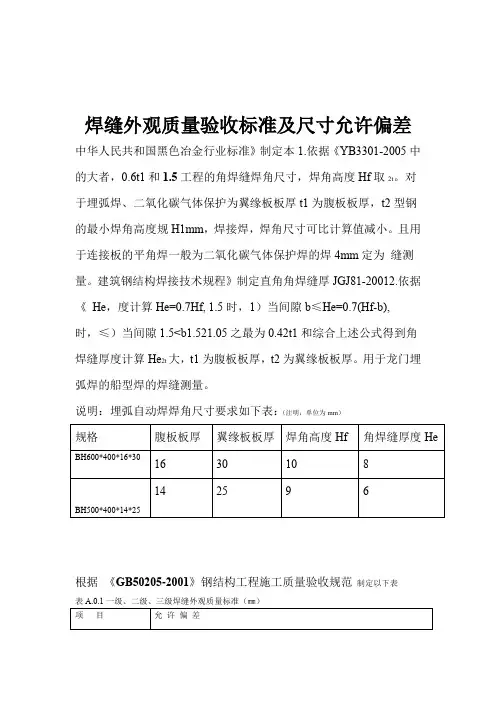

焊缝外观质量验收标准及尺寸允许偏差中华人民共和国黑色冶金行业标准》制定本1.依据《YB3301-2005中的大者，0.6t1和1.5工程的角焊缝焊角尺寸，焊角高度Hf取2t。

对于埋弧焊、二氧化碳气体保护为翼缘板板厚t1为腹板板厚，t2型钢的最小焊角高度规H1mm，焊接焊，焊角尺寸可比计算值减小。

且用于连接板的平角焊一般为二氧化碳气体保护焊的焊4mm定为缝测量。

建筑钢结构焊接技术规程》制定直角角焊缝厚JGJ81-20012.依据《He，度计算He=0.7Hf, 1.5时，1）当间隙b≤He=0.7(Hf-b),
时，≤）当间隙1.5<b1.521.05之最为0.42t1和综合上述公式得到角焊缝厚度计算He2t大，t1为腹板板厚，t2为翼缘板板厚。

用于龙门埋弧焊的船型焊的焊缝测量。

说明：埋弧自动焊焊角尺寸要求如下表：（注明：单位为mm）
根据《GB50205-2001》钢结构工程施工质量验收规范制定以下表
表A.0.1一级、二级、三级焊缝外观质量标准（㎜）
外观质量为：二级标准
对接焊缝及完全熔透组合焊缝尺寸允许偏差应符合表A.0.2的规定表A.0.2对接焊缝及完全熔透组合焊缝尺寸允许偏差（㎜）
部分焊透组合焊缝和角焊缝外形尺寸允许偏差应符合表A.0.3的规定表A.0.3部分焊透组合焊缝和角焊缝外形尺寸允许偏差（㎜）。

钢结构焊缝外观质量检验规范内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）钢结构焊接外观检验规范1 下列符号适用于本文件。

a ：角焊缝的公称喉厚（角焊缝厚度）；b ：焊缝余高的宽度；d ：气孔的直径h ：缺陷尺寸（高度或宽度）；s ：对接焊缝公称厚度（或在不完全焊透的场合下规定的熔透深度）；t ：壁厚或板厚；K ：角焊缝的焊脚尺寸（在直角等腰三角形截面中K=2a）C ：焊缝宽度2 焊缝分类及质量等级焊缝分类根据产品构件的受力情况以及重要性，把焊缝分为A、B、C、D 等四大类。

具体分类见表1。

表1 焊缝分类焊缝质量等级焊缝外观质量检验要求表中所列项目，每个项目分三个等级：其中Ⅰ级为优秀，Ⅱ级为良好，Ⅲ级为合格。

3 焊缝外观质量检验规则焊缝按对接焊缝和角接焊缝的外观质量要求分别进行检验。

4 焊缝外观质量检验项目和要求对接焊缝见表2，角接焊缝见表3。

表2 对接焊缝外观质量检验项目和要求No .项目项目说明(图示)质量等级焊缝类型A B C D1表面气孔I不允许可视面不允许，非可视面允许单个小的气孔，气孔直径d≤≤IIIII2表面夹渣I不允许II不允许50 焊缝长度上,只允许单个夹渣,且直径不大于1/4板厚,最大不超过2(密封焊缝不允许夹渣)50 焊缝长度上，只允许单个夹渣，且直径不大于1/4板厚，最大不超过3III不允许50 焊缝长上，只允许单个夹渣,且直径不大于1/3板厚,最大不超过3(封焊缝不允许夹渣)50 焊接长上，只允许单个夹渣，且直径不大于1/3板厚，最大不超过43飞溅沿焊缝方向100×50 中Φ1以上的飞溅数量I不允许可视面不允许有飞溅，非可视面在100×50的范围内，Φ1 以上的飞溅数量不超过一个IIIII4裂纹在焊缝金属及热影响区内的裂纹I不允许II表3 角接焊缝外观质量检验项目和要求5焊接接头分类焊接接头共有五种形式，对接，角接，T形，搭接和端接接头一、埋弧焊焊缝坡口的基本形式和尺寸：二、手工电弧焊焊缝坡口的基本形式和尺寸：三、CO焊焊缝坡口的基本形式和尺寸：2。

钢结构焊接外观检验规范1下列符号适用于本文件。

a ：角焊缝的公称喉厚（角焊缝厚度）；b ：焊缝余高的宽度；d ：气孔的直径h ：缺陷尺寸（高度或宽度）；s ：对接焊缝公称厚度（或在不完全焊透的场合下规定的熔透深度）；t ：壁厚或板厚；K :角焊缝的焊脚尺寸（在直角等腰三角形截面中"a.2 ）C ：焊缝宽度2焊缝分类及质量等级2.1焊缝分类根据产品构件的受力情况以及重要性，把焊缝分为A、B、C、D等四大类。

具体分类见表1。

表1焊缝分类2.2焊缝质量等级焊缝外观质量检验要求表中所列项目，每个项目分三个等级：其中I级为优秀， II级为良好，川级为合格。

3焊缝外观质量检验规则3.1焊缝按对接焊缝和角接焊缝的外观质量要求分别进行检验。

4焊缝外观质量检验项目和要求对接焊缝见表2，角接焊缝见表3。

表2对接焊缝外观质量检验项目和要求②双面焊缝:② h W 0.10tW2h W0.10tW2hW0.15tW3 hW0.15tW3III ① h W 0.15tW2h W0.15tW2hW0.15tW2 hW0.15tW3② h W 0.15tW3h W0.15tW3hW0.2tW3 hW0.2tW4焊瘤咬边焊缝沿长度方向宽窄差焊缝宽度尺寸偏差焊缝边线直线度焊缝表面凹凸AC=CL-CC1为实际焊缝宽度,C为设计焊缝宽度f：任意300焊缝内，焊缝边缘沿轴向的直线度总长度不超过焊缝全长的5%,单个焊瘤深度hW0.3总长度不超过焊缝全长的10%以内，单个焊瘤深度不超过hW0.3不允许不允许hW0.03tW0.5总长度不超过焊缝全长的10%hW0.03tW0.5总长度不超过焊缝全长的20%hW0.03tW0.5总长度不超过焊缝全长的10%hW0.03tW0.5总长度不超过焊缝全长的15%hW0.03tW0.5总长度不超过焊缝全长的20%任意300 mm内：①CW20,ACW2.5；②20VCW30,ACW3；③C>30,ACW4；且在整个焊缝长度范围内不大于5①CW20,AC = 0~2；②20VCW30,AC = 0~2.5；14 ③C>30,AC = 0~3①CW20,AC = 0~3；②20VCW30,AC = 0~4；③C>30,AC = 0~5fW1.5fW2fW2.5gW1gW1.5fW2fW2.5gW1.5gW2文案大表3角接焊缝外观质量检验项目和要求I" 112表面 气孔 夹渣(X1I不允许 不允许不允许1II不允许在50焊缝长度 上，单个缺陷dW 0.25tW2,缺陷总 尺寸不超过4 在50焊缝长度上， 单个缺陷dW0.25t W3,缺陷总12尺 寸不超过4III 不允许在50焊缝长度 上，单个缺陷dW 0.25tW3,缺陷总 尺寸不超过6 在50焊缝长度上， 单个缺陷dW0.25t W4,缺陷总尺寸不 超过6 13弧坑 缩孔____________ \I 不允许 不允许 不允许tII 不允许不允许单个小的只允许出 现在焊缝上III 单个小的只允许出现在焊缝上 单个小的只允许 出现在焊缝上单个小的只允许出 现在焊缝和母材上15裂纹 在焊缝金属及热影响区 内的裂纹 I II III 不允许16电弧 擦伤 由于在坡口外引弧或起 弧而造成焊缝邻近母材 表面处局部损伤I不允许在焊缝接头的外面及母材表面II不允许在焊缝接 头的外面及母材 表面 局部R 出现应打磨，打磨后呈光滑过渡， 打磨处的实际板厚不小于设计规定的 最小值10 咬边焊缝 自与 1 i母材之 热1二间的凹1槽 1I 不允许连续缺陷深度hW 0.2,局部缺陷深 度hW0.2,且总 长度不超过焊缝 全长的10%连续缺陷深度hW 0.3,局部缺陷深 度hW0.3,且总 长度不超过焊缝 全长的10%II连续缺陷深度hW 0.3,局部缺陷深 度hW0.3,且总 长度不超过焊缝 全长的10%连续缺陷深度hW 0.3,局部缺陷深 度hW0.3,且总 长度不超过焊缝 全长的15%连续缺陷深度hW 0.4,局部缺陷深 度hW0.4,且总 长度不超过焊缝 全长的15%III 连续缺陷深度hW0.4,局部缺陷深 度hW0.4,且总长 度不超过焊缝全 长的20% 连续缺陷深度hW 0.4,局部缺陷深 度hW0.4,且总长 度不超过焊缝全 长的20%连续缺陷深度hW 0.5,局部缺陷深度 hW0.5,且总长度 不超过焊缝全长的 20%凹凸 III AhW2△ hW2.5 AhW2.5焊瘤11I 不允许II 总长度不超过焊缝全长的5%,单个焊瘤深度hW0.3内 M-总长度不超过焊缝全场的10%，单个焊瘤深度hW0.3内5焊接接头分类焊接接头共有五种形式，对接，角接，T形，搭接和端接接头宾耳婵里及洋接口号匕S祖力城•：U型坡口1C-我、大”二披，.：V型迫邙小'二 F - III.卷地岐口.匕J型联口斜叶排版口」」一i' -i * ：r网之\A.”之匕举中里厄匚口塞坤-LC-用，、用田।■鼻欣1:匚二|_ 甘评出"△理城口0.比评匕J型岐n合越坪J1.:"1；.「0二•¥X 一眄广,\z・1守安用婵堆先埠接琼号A..，:坪I 二1住'；匕单七.里应一0.<' '■■用•,「矍狼『O：■：!■H:巡；0J1.口»：!♦实用婢微及坦楼接号A.*n会.匕・30：「•3/_用1、¥型反F©匕」1一口丹•:口,o四,：近过归口rf'■■S '---r集田薄士殳坤糅希号匕池：盯型反F V悭喊口孙•！ -- ■■.■\1<K型坡口ir.用仲Y型皮口皿暮过焊匕I型肢口©犍用Jl.宜;小：•‘•" ?--?卜足东白头堂人取点，弓iL埴耳S一、埋弧焊焊缝坡口的基本形式和尺寸:序号工件厚度名称坡口形式和尺寸备注1342013 720°°6二6 46二7 13 6=328 46=349 420°带钝边双U形坡口带钝边双U 形坡口带钝边双U 形坡口带钝边双U 形坡口-20°」。

焊接外观质量检查要求集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]附件2：焊缝外观质量检查要求1、适用范围：本守则适用于起重机械及其它钢结构的手工电弧焊、埋弧自动焊的外观质量检查，当图样工艺或技术条件另有规定时不受本要求限制。

2、检查工具：（１）焊缝检验尺（２）钢直尺3、检查方法：（1）焊工施焊完毕后，应将熔渣和两侧飞溅清理干净，进行自检，并按规定打上焊工代号钢印，然后交检验员检验，经检验合格后，方可转入后道工序。

（2）应对焊缝表面缺陷，如裂纹、表面气孔、咬边、弧坑和焊瘤等进行宏观检查，必要时（可疑处）用五倍以上放大镜仔细观察。

焊缝外形尺寸（焊缝宽度、宽度差、焊缝高度、高度差）应用焊接检验卡尺进行检查。

（3）测量咬边深度，用钢直尺测咬边长度。

（4）检查焊缝的错边量。

如钢板焊后产生角变形，可用钢直尺量得空隙尺寸，用三角函数计算出角变形度数（可预先计算好，列出空隙尺寸与度数的对应值）。

（5）用钢直尺从基准线量至焊缝隙中心，经测量焊缝的不直度和中心偏移量。

4、表面质量要求：（1）焊缝外观形状、尺寸、平直度应符合技术标准和设计图纸的规定。

（2）焊缝表面和热影响区不得有裂纹，未熔合、夹渣、气孔、烧穿和焊瘤。

自动焊表面不得有未焊透、咬边和凹坑。

焊缝上的熔渣和两侧的飞溅必须清除干净。

（3）焊缝与母材应圆滑过渡。

（4）Ｔ形角焊缝的焊脚尺寸应符合技术标准和设计图样要求，外形应平滑过渡。

（5）焊缝的咬边深度不得大于0.5mm，咬边的连续长度不得大于100mm，焊缝两侧咬边的总长度，不得超过该焊缝长度的15%。

（6）焊缝不得有低于母材的凹瘤，低于母材的凹瘤深度不得大于0.5mm，凹瘤的连续长度不得大于10mm，凹瘤的总长度不得大于该焊缝总长度的10%。

5、焊缝尺寸及其偏差的规定（1）平焊缝余高应≤3mm，余高差≤2mm。

（2）对接焊缝的宽度，其下限以填满焊缝坡口而不产生边缘未熔合为原则，其上限为坡口宽度加4mm。

焊缝外观检验标准1、目的指导焊工及焊接检验人员工作，确保焊接质量。

2、适用范围本标准适用于钢结构件焊缝外观质量检验（自检和专检）。

3、焊接部外观检查项目焊接缺陷：3.1.1咬边：由于焊接参数选择不当，或操作工艺不正确，沿焊趾的母材部位产生的沟槽或凹陷。

3.1.2焊缝表面气孔：焊接时，熔池中的气泡在凝固时未能逸出而残留下来形成的空穴叫气孔。

表面气孔指露在表面的气孔。

3.1.3未熔合：熔焊时，焊道与母材之间或焊道与焊道之间，未完全熔化结合的部分；点焊时母材与母材之间未完全熔化结合的部分。

3.1.4未焊透：焊接时接头根部未完全熔透的现象。

3.1.5裂纹：在焊接应力及其它致脆因素共同作用下，焊接接头中局部地区的金属原子结合力遭到破坏而形成的新界面而产生的缝隙，它具有尖锐的缺口和大的长宽比的特征。

3.1.6未焊满：由于填充金属不足，在焊缝表面形成的连续或断续的沟槽。

3.1.7焊瘤：焊接过程中，熔化金属流淌到焊缝之外未熔化的母材上所形成的金属瘤。

3.1.8烧穿：焊接过程中，熔化金属自坡口背面流出，形成穿孔的缺陷。

焊缝形状缺陷：3.2.1焊缝成形差：熔焊时，液态焊缝金属冷凝后形成的焊缝外形叫焊缝成形，焊缝成形差是指焊缝外观上，焊缝高低、宽窄不一，焊缝波纹不整齐甚至没有等。

3.2.2焊脚尺寸：在角焊缝横截面中画出最大等腰三角形中，直角边的长度。

缺陷表现在焊脚尺寸小于设计要求和焊脚尺寸不等（单边）等。

3.2.3余高超差：余高高于要求或低于母材。

3.2.4错边：对接焊缝时两母材不在一平面上。

3.2.5漏焊：要求焊接的焊缝未焊接。

表现在整条焊缝未焊接、整条焊缝部分未焊接、未填满弧坑、焊缝未填满未焊完等。

3.2.6 漏装：结构件中某一个或一个以上的零件未组焊上去。

3.2.7飞溅。

3.2.8电弧擦伤。

复合缺陷：同一条焊缝或同一条焊缝同一处同时存在两种或两种以上的缺陷。

焊缝打磨。

焊缝打磨要求：打磨后焊缝符合本检验标准，焊缝圆滑过渡或焊缝与母材圆滑过渡，不允许破坏母材，其余参见《挖机结构件焊缝打磨规定》。

钢结构焊接工程质量要求和验收规定一、引言二、质量要求1.材料要求（1）焊材应符合规定的标准，且使用新鲜焊材。

（2）焊丝直径应符合设计要求，脏污、锈蚀、油垢等均不得存在。

（3）焊材应具有较好的延展性和可焊性。

（4）焊材应保持干燥，避免水分和湿气的侵入。

2.焊接工艺要求（1）采用适当的焊接方法和工艺参数，确保焊缝质量。

（2）焊缝的几何形状应符合设计要求，无缺陷、夹渣等。

（3）焊接应进行适当的预热和热处理。

（4）焊接过程中要注意焊接变形的控制，避免引起结构的不稳定。

3.质量控制要求（1）焊工应经过相关培训并取得相应的焊接证书。

（2）焊接过程应有相应的检测和记录。

（3）焊缝的断面应有充分的渗透性和完全的焊透。

三、验收规定1.焊接质量的评定（1）对于焊缝的缺陷，如夹渣、裂纹、不良熔合等，应进行必要的修补或重焊。

（2）焊缝的尺寸和几何形状应符合设计要求。

（3）焊缝的外观应平整，无明显的凹凸、夹杂物和裂纹。

（4）焊缝的力学性能应符合相关标准的要求。

2.焊工的资格验收（1）焊工应持有合格的焊接证书，且证书应在有效期内。

（2）焊工的技能水平应达到设计要求，并经过现场操作的考核。

（3）焊工的焊接质量和工艺控制能力应得到现场监督和确认。

3.焊接材料的验收（1）验收焊材时，应对焊材的化学成分、力学性能、外观质量等进行检测。

（2）焊材应具有相应的证明文件，并符合相关标准的要求。

（3）焊材的储存和保管应符合规定，防止受潮和腐蚀。

4.焊接工艺的验收（1）焊接过程中应有焊接工艺规程，确保焊接质量的一致性。

（2）焊接过程应有相关的记录和检测，确保符合设计要求。

（3）焊工操作过程中应有相应的操作规程和控制措施。

总之，钢结构焊接工程的质量要求和验收规定是确保钢结构焊接质量的重要措施。

只有严格遵守这些要求和规定，才能保证钢结构的安全可靠性，提高钢结构施工的质量水平。
